Обратный клапан для водонагревателя: как выбрать и пользоваться

Электрический водонагреватель создает комфорт в доме, обеспечивая жильцов горячей водой. Но те, кто часто с ним сталкивался, знает, что бойлер может таить определенную опасность, связанную с разрывом емкости при неправильном ее монтаже. Избежать этого поможет правильно собранная схема, включающая обязательную установку предохранительного узла.

Назначение предохранительного клапана

Чтобы понять, для чего нужен предохранительный клапан на водонагревателе, надо вспомнить уроки физики. Нагретая до температуры 90оС вода расширяется примерно на 3%. Нетрудно подсчитать, что внутри бойлера емкостью 50 л во время работы объем горячей воды будет увеличиваться на 1,5 л. Если ее не слить, емкость просто разорвет. Чтобы этого не случилось, ставится клапан, рассчитанный на определенное давление. При достижении критической отметки механизм срабатывает, стравливая лишнюю жидкость в канализацию.

Вот для чего нужен такой механизм. Его устройство защищает бойлер от избыточного давления, происходящего при нагревании воды.

Принцип работы

Если внимательней рассмотреть устройство клапана и принцип его работы, то весь механизм можно назвать системой клапанов. Это потому, что их в одном корпусе находится два. Работа первого ясна, через него стравливается лишнее давление из бойлера. Механизм соединен с боковым отверстием корпуса. А для чего нужен второй – обратный клапан? Устройство механизма внутри корпуса таково, что обратный клапан стоит снизу напротив входного отверстия. Он не дает холодной воде вытекать из бойлера при отсутствии давления внутри водопровода.

Принцип работы механизма следующий:

  1. До тех пор, пока внутри водонагревателя давление меньше водопроводного, вода отжимает пластину обратного клапана, постоянно поступая в емкость. После того как давление сровняется, пружина придавливает пластину к гнезду корпуса, предотвращая этим поступление жидкости внутрь бака.
  2. Дальнейшая работа механизма состоит из ожидания. Жидкость внутри бойлера постепенно расширяется от нагревания, и пока давление не дойдет до критической отметки, система клапанов закрыта.
  3. После превышения допустимого предела давление горячей воды сжимает пружину предохранительного клапана. Пластина выходит из гнезда корпуса, открывая отверстие, куда будут стекать излишки жидкости. Дойдя до нормальных пределов, пружина прижимает пластину обратно к седлу, установив механизм в исходное состояние.

Рассмотрев устройство и принцип работы механизма, можно делать выводы, почему часто капает вода на выходе. Это будет происходить всегда при повышении температуры жидкости и понижении водопроводного давления, что указывает на нормальную работу устройства.

Далее возникает вопрос, куда девать вытекающую из бокового отверстия жидкость. Для слива воды к выходному отверстию подсоединена ПВХ трубка. Она должна быть армированной и закрепленной хомутом к патрубку.

Эти требования к выполнению обязательны, так как рабочее давление, находящееся в пределах 6–10 Бар, сорвет и разорвет трубку. Иногда задают вопрос, зачем делать слив из прозрачной трубки? Ответ прост, для удобства. Сквозь прозрачные стенки удобно контролировать работу. То есть будет видно, течет вода или капает, что часто может указать на неисправность механизма.

Существующие разновидности клапанов

Обычный обратный клапан для водонагревателя производится в разном исполнении. Хотя внешний вид и принцип работы практически одинаковы, все же существуют некоторые нюансы.

Каждое видоизменение конструкции помогает комфортно пользоваться бойлером, а иногда, наоборот, мешает:

  • предохранительный клапан с рычажком удобен для контрольной проверки механизма на работоспособность, которую надо проводить ежемесячно. Приподнимая флажок, рычаг принудительно открывает сливное отверстие. Это также помогает полностью слить воду с водонагревателя при аварийной ситуации. Некоторые модели имеют флажки, закрепленные винтом.
    Он предохраняет механизм от случайного открытия;
  • когда происходит установка или замена клапана, надо обращать внимание на наличие стрелки направления и маркировки допустимого рабочего давления. При отсутствии таковых направление движения жидкости можно узнать по расположению пластины в гнезде, заглянув внутрь корпуса. А как узнать рабочее давление, ведь оно испытывается только проверками? Да никак, и продавцы в этом тоже не помогут. Поэтому такие модели лучше не устанавливать;
  • сами штуцера, через которые сбрасывается вода, тоже могут иметь свои различия. На длинный выступ в форме елочки удобно надевать трубку и фиксировать ее хомутом. Короткий штуцер тоже имеет утолщение на краю для удерживания шланга, но для хомута здесь места мало. Трубку придется обжимать проволокой;

  • если предохранительный клапан не оборудован флажком, он предназначен только для принудительного слива. Проверить его работоспособность контрольным сливом невозможно. Хорошо, если на корпусе имеется резьбовой колпачок для обслуживания. Открутив его, можно почистить засорившийся механизм. Бывают дешевые необслуживаемые модели. От таких клапанов вообще надо отказаться из-за опасности их использования.

Рассмотренные виды клапанов обычно используются на бойлере емкостью до 60л. В большом водонагревателе клапан идет совместно с манометром и запорным краном. На штуцере нарезана резьба, что делает крепление сливного шланга надежным.

Правила монтажа

Чтобы работа бойлера была безопасной, надо правильно установить обратный клапан в систему. Обычно он идет в комплекте водонагревателя. При отсутствии, предохранительное устройство надо подобрать отдельно, причем допустимое давление клапана должно соответствовать рабочему давлению бойлера. Все параметры можно узнать из инструкции изделия.

Установка предохранительного узла на бойлер может осуществляться с переходниками и без них, но с соблюдением определенных правил:

  • предохранительный клапан необходимо установить на ветку водопровода, подающую холодную воду внутрь бака;
  • размещают клапан между запорным краном и емкостью. Если подходит резьба, его просто накручивают на резьбовой патрубок бака, а непосредственно на резьбу клапана накручивают кран;
  • установка должна производиться строго по указанному стрелкой направлению. Все резьбовые соединения герметизируют льном или ФУМ лентой;
  • затягивать резьбу надо плотно, чтобы избежать протечек, но большие усилия прилагать тоже нежелательно. Бронзовый корпус может лопнуть, что приведет к дополнительным расходам на покупку нового изделия.

Устройство некоторых моделей клапанов может отличаться наличием регулятора срабатывания механизма по давлению. Принцип его регулировки заключается в ослаблении или подтягивании прижимной пружины. Надо знать, что изначально механизм уже отрегулирован производителем, и вносить туда свои изменения, не имея опыта, нельзя.

После монтажа, внутрь водонагревателя набирают воду для проверки всех соединений. Если появилась течь, можно попробовать подтянуть резьбу. В противном случае придется сливать воду для переупаковки соединений. Проверить работоспособность клапана можно поворотом флажка. Если при этом действии вода из штуцера течет, а после возвращения флажка в исходное положение течь прекращается, значит, механизм работает исправно.

Возможные поломки и метод их устранения

Поломка предохранительного узла выражается постоянным протеканием воды или ее полным отсутствием. Если жидкость течет или капает только при нагреве, что удобно наблюдать через прозрачную трубку, значит, все работает исправно. Для этого и нужен этот узел.

Давайте рассмотрим возможные причины протекания:

  • бывает, вода капает из холодного бойлера. Здесь можно понаблюдать за частотой капели. Если она учащается, а затем утихает, возможно, водопроводное давление превышает допустимые нормы. Обратный клапан постоянно находится открытым и избыточное давление воды, проходя через водонагреватель, стравливается. После нормализации водопроводного давления течь прекратится. При частом повторении таких ситуаций желательно на входе водопровода в дом установить редуктор;
  • иногда вода капает из-за того, что под седло пластины попал мусор.
    Исправить положение можно периодическим стравливанием жидкости с помощью аварийного рычажка. Вытекающая вода вымоет грязь, пластина плотно сядет в седло, и капель прекратится до нагревания бойлера. Когда стравливание не дало положительных результатов, у разборной модели вытягивают пружину для очистки от грязи. Если это не помогло или корпус предохранительного узла неразборный, его придется только менять новым;
  • обычно протекающая вода приносит дополнительные расходы, но зато отсутствует опасность разрыва водонагревателя. Плохо, если жидкость вообще не течет и не капает. Это может быть из-за накипи в самом механизме или внутри штуцера. Здесь поможет только механическая прочистка или узел лучше поменять;
  • некоторые модели клапанов могут течь из-за неправильной установки. Их надо накручивать только на четыре оборота, иначе продавливается регулировка. Сейчас продаются усовершенствованные модели с ограничителем, которые можно накручивать до упора. Неопытному человеку лучше всего отдать предпочтение именно такой конструкции;
  • случаются ситуации, что человек грешит на клапан, а виноват сам бойлер. Это связано со стремительным ростом давления на выходе водонагревателя при его нагреве. Первая причина возникает при поломке терморегулятора, который можно заменить новым. Вторая причина – худшая. Дешевые китайские изделия внутри емкости имеют мало места для расширения жидкости. Это можно исправить установкой гидроаккумулятора или приобретением качественного бойлера.

Работоспособность предохранительного узла обезопасит жильцов дома от ожогов, которые можно получить во время разрыва бойлера с кипятком. Главное, надо помнить, что вместо такого узла нельзя ставить простой обратный клапан. Это только усугубит ситуацию.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Предохранительный клапан водонагревателя

Любая бытовая техника должна быть установлена и использована в соответствии с нормами к ее безопасной эксплуатации. Чрезвычайно важным элементом в устройстве водонагревателя является обратный предохранительный клапан. Отсутствие либо неисправность этой детали может вызвать взрыв электрического бойлера.

Функции предохранительного клапана

Использование водонагревателя без обратного клапана нежелательно. К примеру, в емкости с постоянным объемом (бойлере) при нагревании воды обязательно увеличивается давление. Рано или поздно оно может превысить напор подачи, что при отсутствующем предохранительном клапане приведет к сбросу нагретой воды обратно в систему водопровода. В таком случае подогретая вода может поступить в бачок унитаза либо краны, предназначенные для холодной воды. Терморегулятор в такой ситуации не срабатывает, и ТЭН продолжает потреблять большое количество электроэнергии.

Гораздо хуже развиваются обстоятельства в том случае, когда по ряду причин падает давление в водопроводной системе. Это может произойти из-за уменьшения нагрузки в ночное время на водонапорных станциях. Либо трубы могут оказаться пустыми вследствие аварийного нарушения целостности трубопровода либо ремонта на линии. В таком случае содержимое бойлера будет сливаться в водопровод, а ТЭНы нагревать воздух, что приведет их к быстрому выходу из строя.

Основные функции предохранительного клапана

  • — сглаживание возможных скачков давления и гидравлических ударов в водопроводе;
  • — предотвращение обратного оттока жидкости в систему водопровода из полости нагревателя;
  • — осуществление сброса излишков жидкости во время ее нагревания и фиксация уровня давления в безопасных рамках;

Если конструкция клапана предусматривает наличие рычага, он может быть использован для удаления воды из бака для его технического обслуживания.

Устройство детали

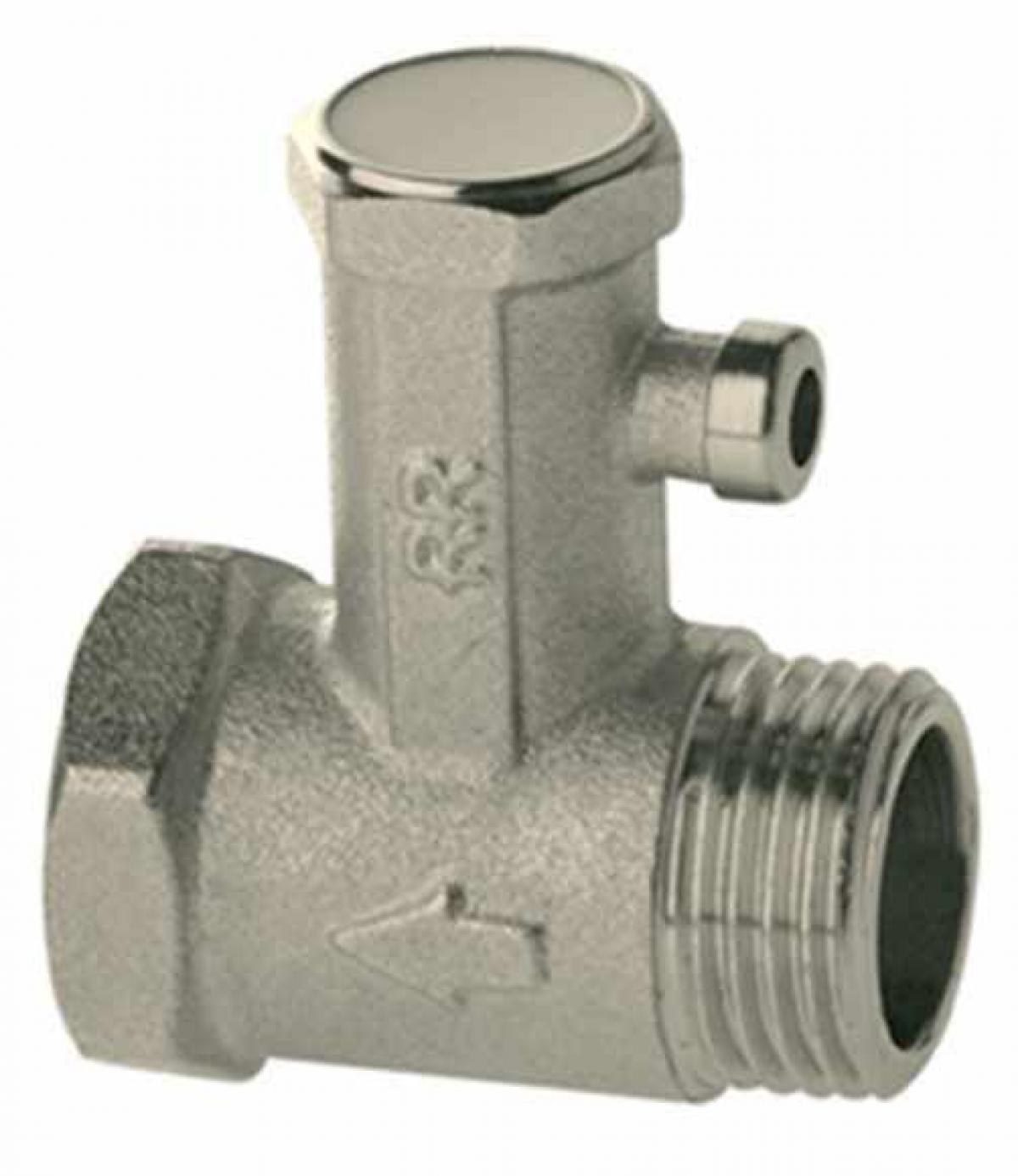

Устройство предохранительного клапана не отличается особой сложностью. Так,
конструктивно он представляет собой два размещенных перпендикулярно цилиндра с общей плоскостью.

Во внутренней части большего цилиндра располагается тарельчатый клапан, который фиксируется при помощи пружины. Клапан предназначен для обеспечения свободного поступления воды в одном направлении. Обе стороны цилиндра заканчиваются резьбой, позволяющей подключать клапан к системе труб и обогревателю.

Перпендикулярно большому находится цилиндр меньшего диаметра. На наружной его стороне установлена заглушка, а на внутренней поверхности расположен дренажный (сливной) патрубок. Во внутренней его части располагается аналогичный тарельчатый клапан, но с обратным вектором срабатывания.

В некоторых случаях эта деталь может быть оснащена рычагом (ручкой), предназначенной для принудительного открытия дренажного отверстия.

Принцип действия

Под давлением холодной воды в клапане отжимается «тарелка», что способствует наполнению емкости водонагревателя. При заполнении бака, после того, как внутренне давление превысит внешнее, тарельчатый клапан закрывается и, по мере расходования воды, будет обеспечивать ее своевременный долив.

Второй клапан оснащен более мощной пружиной, рассчитанной на то, что по мере нагрева воды давление в бойлере будет повышаться. После того, как давление превышает максимально допустимые показатели, происходит сжатие пружины и приоткрывается дренажное отверстие, в которое для нормализации давления сливаются излишки воды.

Установки одного лишь обратного клапана для предотвращения холостой работы нагревателя недостаточно. Так, если откажет терморегулятор, вода будет доходить до точки кипения и повышению давления. Так как жидкость не будет иметь возможности выйти из замкнутого объема, в лучшем случае растрескается эмаль на внутренней части бака. Так, образование трещин будет способствовать снижению давления и падению точки кипения воды. Но, так как температура воды в баке в этот момент будет значительно выше, произойдет моментальное закипание всей воды, находящейся в бойлере, образование большого количества пара и мощнейший взрыв.

Использование предохранительного клапана

Большая часть клапанов различных производителей выпускается со стандартной резьбой в 1/2 дюйма.  При выборе детали особое внимание следует обращать на ее рабочее давление – у клапана и нагревателя оно должно соответствовать. Необходимую величину рабочего давления следует уточнить в руководстве пользователя к водонагревателю.

Некоторые производители для того, чтобы облегчить процесс выбора детали, используют специальную маркировку. Так, клапаны фирмы Термекс, рассчитанные на разные показатели давления, имеют ручки различных цветов. Так, клапан с красной ручкой, рассчитан на давление в 0,6 МПа, с черной – в 0,7 МПа, синей – 0,8 МПа.

Установка клапана, у которого показатели давления меньше, чем у нагревателя приведет к тому, что он будетпостоянно протекать. Если установить клапан, рассчитанный на давление, больше допустимого, то он не сможет спасти ситуацию во время перегрева бойлера.

Между собой клапаны могут также различаться и в зависимости от объема бойлера, на который они рассчитаны. Так, существует три типа клапанов – для бойлеров объемом 50, 200 литров и больше 200.

Периодически следует проверять предохранительный клапан на исправность. Для этого необходимо повернуть его ручку в соответствующую сторону (направление указывается в инструкции к детали). О правильной работе клапана будет говорить струйка воды, вытекающая из него. Вовремя обнаруженная поломка поможет избежать серьезной катастрофы.

Стоит учитывать, что обратные клапаны разных производителей могут иметь разное устройство. Так, у клапанов фирмы Аристон не предусмотрена функция слива воды. Для осуществления этой процедуры необходимо будет вмонтировать дополнительно специальный тройник-вентиль.

Несмотря на компактные размеры и небольшую стоимость, предохранительный клапан является одним из важнейших элементов водонагревателя, обеспечивающим его безопасную работу. От его исправности и работоспособности зависит не только функционирование бойлера, но и здоровье всей семьи.

Похожие публикации:

  1. Греются трубы холодной воды при работе водонагревателя
  2. Как слить воду с водонагревателя?
  3. Течет водонагреватель
  4. Характеристики водонагревателя
Профф Сервис

285

Неперехваченное исключение

Несмотря на постоянные предупреждения покупателей электронагревательной техники о том, что устанавливать такие приборы нужно строго по инструкции не игнорируя все комплектующие, до сих пор довольно частым случаем бывает, что предохранительный клапан для бойлера не установлен вообще.

Устройство предохранительного клапана

Предохранительное устройство состоит из двух частей:

• обратный клапан

• подрывной клапан

Они оба размещены под одним корпусом и каждый выполняет свою функцию. Обратный клапан не дает лишней воде (которая появляется в результате нагрева воды) течь обратно в систему. Второй клапан, он же подрывной, срабатывает только в случае превышения порогового значения давления, обычно это 7-8 бар.

Уже исходя из этой информации понятно, что в случае аварийной ситуации или резкого повышения давления, подрывной клапан спустит лишнюю воду и не даст повредить электронагреватель. На нем также установлен рычаг для принудительного спуска воды, это необходимо при ремонте либо демонтаже бойлера.

Несмотря на то что в каждом водонагревателе установлены термостаты, которые регулируют температуру, они могут сломаться, поэтому система, в которой есть рабочее предохраняющее устройство, безопасна и будет служить вам долгие годы.

Также бывают ситуации с отсутствием воды в системе, здесь очень важна исправная работа обратного клапана, который установлен на водонагреватель, ведь вся вода из водонагревателя выйдет, а при неисправном термостате пустой бойлер очень быстро нагревается и тэны внутри него перегорят.

Течь воды с клапана

Течь воды – обычное дело для предохраняющего устройства, это указывает на исправную его работу. Но если вода течет слишком быстро или постоянно, то это может указывать на одну из этих проблем:

• неправильно отрегулирована жесткость пружины;

• слишком высокое давление в системе;

Если к последней проблеме вы не имеете никакого отношения, то жесткость пружины может быть неправильно отрегулирована только в случае бездумного обращения с регуляторами.

Скачки в системе можно устранить с помощью еще одного клапана – редукционного, он устанавливается до предохранительного и обеспечивает подачу стабильного давления на водонагреватель.

Отсутствие капания воды с защитного клапана

Если после установки бойлера он не срабатывал ни разу, даже при максимальном нагреве, стоит задуматься об исправности предохраняющего устройства. Сразу менять его не стоит, возможно лишняя вода утекает через неисправный смеситель, либо повреждения в трубках.

Иногда бойлер не нагревают до высоких температур, не выше 40 градусов. В этом случае предохранительный клапан для водонагревателя не срабатывает из-за недостаточного повышения давления внутри бойлера, это нормально.

Выбор правильной модели

Обычно в комплекте с бойлером идет предохраняющее устройство нужной модели. Но если его там нет, он неисправен либо вы заменяете его через какое-то время эксплуатации водонагревателя, то придется выбирать нужный самостоятельно.

Главный параметр после резьбы (размер выбирается очень легко, обычно это 1/2 дюйма) это рабочее давление. От правильного подбора этого параметра будет зависеть правильная и безопасная работа бойлера. Нужное давление указано в инструкции по эксплуатации, которая идет в комплекте с каждым водонагревателем.

Проблемы, которые могут возникнуть как результат неправильного подбора предохраняющего устройства две:

• постоянная течь с устройства из-за выбора меньшего показателя рабочего давления, чем нужно;

• устройство не будет работать вообще, если выбрано значение больше чем нужно, такой предохранительный клапан не спасет в случае аварийной ситуации;

Правильная установка предохраняющего устройства

1. Для начала отключаем бойлер от электросети и сливаем с него воду.

2. Устанавливаем устройство к подаче холодной воды, на входе в обогреватель. Обычным образом пакуем его и ко второй стороне подсоединяем холодную воду.

На корпусе клапана есть стрелка, которая указывает направление воды, при установке она должна указывать на бойлер.

3. Соединяем патрубок, который идет из подрывного клапана с канализацией. Иногда его покупают прозрачным, чтобы наблюдать за исправностью защитного клапана.

4. После подключения бойлера полностью, стоит проверить его. Для этого наполняем бак, преждевременно открыв кран для выхода воздуха.

5. Затем после набора воды, закрываем кран и включаем бойлер.

6. Наблюдаем за всеми стыками на предмет наличия воды и смотрим на работоспособность предохранительного клапана. Если обнаружилась течь – входящий и выходящий краны закрываются, и нужный участок заново пакуется.

Можно ли защитный клапан заменить обратным?

Ни в коем случае нет, предохраняющее устройство имеет внутри себя обратный клапан, но он там не один, нельзя упускать и подрывной клапан. Если обратный клапан не дает воде утекать в систему и, грубо говоря, экономит ваши деньги, то подрывной не дает бойлеру повысить давление внутри до критического.

Бойлер, у которого вместо предохранительного клапана установлен обратный – бомба замедленного действия. Огромное давление внутри водонагревателя не разрушит бойлер до того момента как вы откроете кран. При открытии крана внутри бойлера понижается давление, но вот вода, нагретая до температуры выше, чем 100 градусов, сразу вся превращается в пар, разрушает стенки бойлера и вырывается наружу.

Это довольно сильный взрыв, который сопровождается не только осколками корпуса, но и горячим паром и водой. Берегите не только себя, но и людей которые вас окружают.

Выводы

Следуйте инструкции по эксплуатации, даже такое небольшое с виду устройство делает вашу жизнь безопаснее. Предохраняющее устройство очень важный элемент и эксплуатировать бойлер без него строго запрещено. Всегда следите за работой установленного защитного устройства, течет с него вода, когда это необходи

назначение, принцип работы, основная краткая характеристика, правила установки, преимущества и недостатки при эксплуатации

Современную жизнь человека сложно представить без горячей воды в любое время года. Водонагреватель электрического типа способен создать комфортные условия проживания, обеспечивая жильцов горячей водой. Поэтому во многих домах, не подключенных к центральной системе отопления, жители устанавливают специальные устройства подогрева воды – бойлеры. Монтаж такого оборудования можно осуществить своими руками, но при этом особое внимание нужно уделить безопасной эксплуатации этого агрегата.

Установка защитной системы невозможна без изучения принципа работы и назначения обратного клапана для водонагревателя. Основные характеристики, правила установки, а также все плюсы и минусы эксплуатации производитель указывает в технической документации нагревательного прибора.

Назначение обратного клапана

Купив бойлер, любой человек задается вопросом о том, нужен ли обратный клапан на водонагреватель. Обратный клапан называют еще предохранительным, поэтому производители бытовой техники и лица, контролирующие эксплуатацию оборудования, требуют выполнять установку бойлера с соблюдением правил безопасности.

Чтобы разобраться, зачем обратный клапан на водонагреватель необходим, вспомните уроки физики школьного курса. Любое вещество при нагревании расширяется. Так и вода, разогретая до температуры 90 ℃, увеличивает свой объем примерно на 3 %. Поэтому в бойлере емкостью 50 литров горячей воды становится на 1,5 литра больше.

Бак водонагревателя является герметичным устройством, но при нагревании воды неизбежно возрастает давление пара внутри емкости. А это явление сулит взрыв бойлера, который не только может принести большой материальный ущерб, но и стать угрозой здоровью и жизни владельца. Именно для устранения этой угрозы и устанавливается обратный клапан на водонагреватель, который выполняет предохранительные и защитные функции:

  • препятствует попаданию горячей воды обратно в водопроводную систему;
  • при превышении номинального значения давления производит сбрасывание воды;
  • исключает вероятность гидроудара, нормализуя давление внутри бака;
  • предоставляет возможность произвести слив воды из емкости при проведении технического обслуживания.

Устройство простого обратного клапана

Устройство обратного клапана на водонагреватель достаточно простое. Конструктивно этот элемент представляет собой две детали цилиндрической формы, которые расположены в одной полости. Располагаются такие цилиндры перпендикулярно друг другу.

Цилиндр большего диаметра содержит внутри тарельчатый клапан, который прижимается специальной пружиной. По принципу обыкновенного обратного клапана такое устройство позволяет перемещаться потоку жидкости только в одном направлении. С двух сторон большого цилиндра имеется резьба, по которой он подсоединяется с одной стороны к вводу водонагревателя, а с другой — к трубе холодной воды.

Второй цилиндр меньшего сечения располагается под углом 90° к основному корпусу. С внешних сторон он имеет заглушки, а также дренажные сливные патрубки. Внутри малого цилиндра размещен похожий обратный клапан, который функционирует в направлении, противоположном основному.

Принцип действия клапана

Обратный предохранительный клапан для водонагревателя монтируется на входе в бойлер и регулируется в соответствии с максимально допустимым давлением.

В закрытом положении на чувствительную мембрану тарельчатого типа одновременно действуют две силы – давление воды в баке и сила сжатия пружины. При отборе воды давление жидкости снижается, под действием пружины мембрана открывает холодную воду, заполняя при этом емкость.

Когда сила давления столба жидкости выравнивается с силой сжатия пружины, мембрана закрывает отверстие подачи воды, при этом действие обратного клапана препятствует выливанию жидкости обратно в водопроводную систему.

При увеличении силы давления воды, которое происходит при ее нагревании до заданного параметра, срабатывает обратный клапан маленького цилиндра. В результате происходит слив лишней жидкости через боковой патрубок.

Если из крана с обратным клапаном для водонагревателя начинает немного капать вода, не стоит переживать – это правильная работа предохранительного устройства. Чтобы вода не проливалась на пол, необходимо подставить специальную емкость для сбора воды или сделать отвод дренажным шлангом в канализацию или унитаз.

Классификация запорных устройств

Производители предлагают огромный выбор различных защитных устройств. Поэтому, выбирая нужный обратный клапан на водонагреватель, необходимо учитывать многие параметры устройства нагрева воды, а также место его установки и способа подключения. Обычный обратный клапан производится в разном исполнении. Принцип работы и внешний вид запорных устройств могут быть практически одинаковыми, но с наличием особенных нюансов в конструкции и возможности его применения, на основании которых и происходит классификация основных типов предохранительных клапанов.

Типы устройства

Обратные клапаны по типу устройства можно разделить на обратные затворы и сами клапаны. Их отличие в том, что обратный клапан имеет перегородку в виде золотника, а затвор — мембрану в виде круглого диска. В зависимости от конструктивного изготовления затворки, клапаны делятся на типы:

  • подъемного вида, где клапан перемещается вверх-вниз под давлением жидкости, ослабляя или напрягая действие пружины;

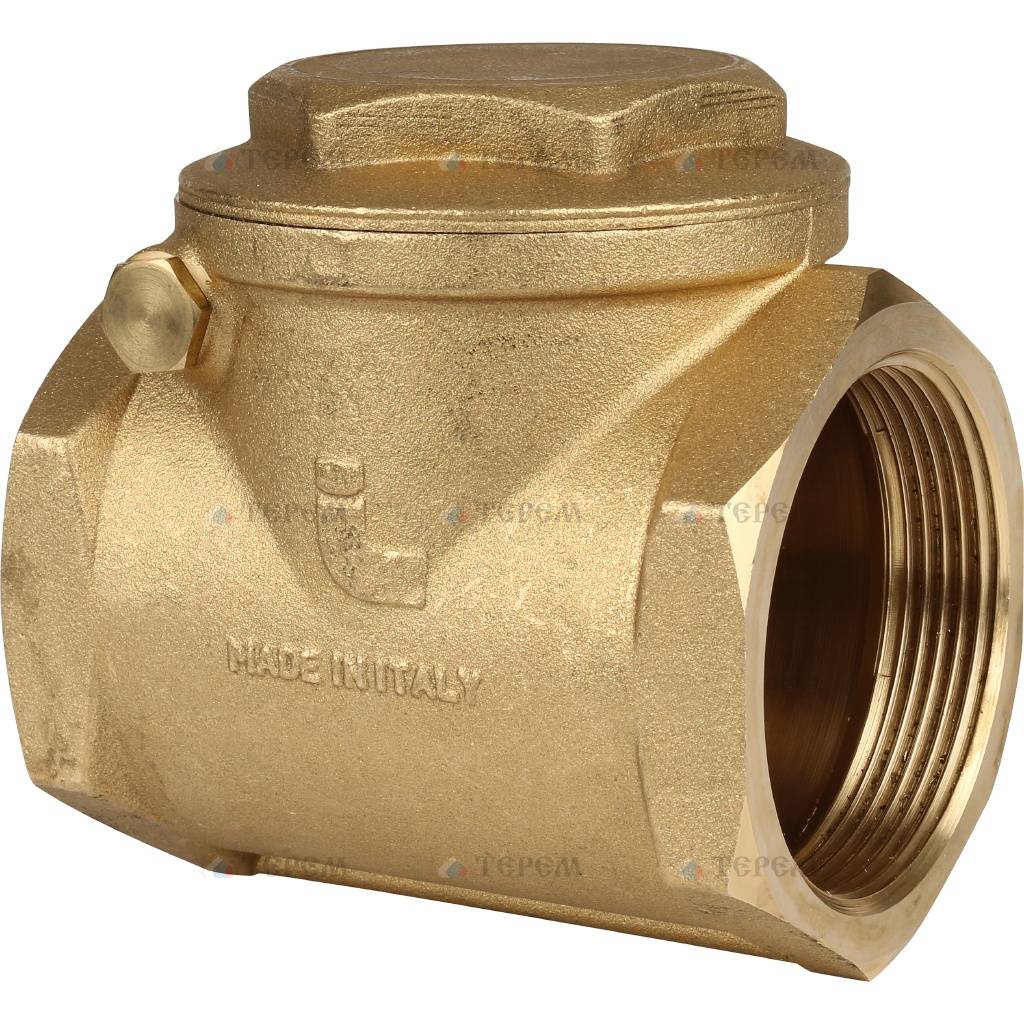

  • в поворотных устройствах затворка изготовлена как откидная створка;
  • шаровой тип имеет в качестве запорного элемента шарик, который при остановке потока воды опускается, закрывая отверстие водопровода;
  • межфланцевый тип снабжен затворкой дискового вида.

Классификация по объему бака

Существуют различные модели кранов с обратным клапаном для водонагревателя, которые подходят по объему для следующих бойлеров:

  • малые устанавливаются на резервуары до 50 литров;
  • средние клапаны монтируются на бойлеры объемом 50–200 литров;
  • резервуары емкостью более 200 литров снабжаются большими клапанами.

Клапанные конструкции малых и средних размеров характеризуются не очень высокими показателями давления и небольшой ценой. Поэтому замена вышедшего из строя запорного оборудования этих типов не вызывает сложности.

В большие резервуары устанавливаются обратные клапаны водонагревателя, давление которых рассчитано на 7 бар. Такое оборудование снабжено специальной насадкой для подключения к водопроводной системе.

Разделение клапанов по принципу действия

Такая категория запорного оборудования условно разделяется на следующие виды:

  • прямого действия оборудование срабатывает при непосредственном воздействии давления жидкости;
  • клапаны непрямого действия часто называют импульсными, так как срабатывают они в результате постороннего источника давления.

Также разделяют клапаны по высоте подъема жидкости:

  • малоподъемные типы характеризуются высотой подъема мембраны до 1/20 диаметра сечения седла;
  • среднеподъемные мембраны перемещаются на высоту от 1/20 до ¼ сечения седла;
  • полноподъемные – на высоту ¼ диаметра седла.

Разновидности клапанов по степени сложности

По этому принципу обратные клапаны на водонагреватель можно разделить на несколько видов.

1. Неразборные устройства являются самыми дешевыми среди защитных приспособлений. Прекращение потока воды происходит за счет противодействия пружины или диска. Производится установка обратного клапана на водонагреватель малого объема, так как основной функцией устройства считается защита нагревательного элемента от перегрева при отсутствии воды. Избыток давления такая деталь не устраняет. Для этих целей придется ставить отдельный предохранительный клапан.

2. Усложненная система защиты включает в себя шаровой предохранительный кран и обратный запорный клапан. С таким устройством контроль за давлением жидкости осуществляется в визуальном режиме. Поэтому отсутствие автоматического действия намного снижает эффективность запорного клапана.

3. В комплект безопасной гидравлической системы входят обратный, предохранительный клапан и сифон. Применяется такая схема в основном на промышленных объектах. Сифон позволяет удалять избытки жидкости прямо в канализацию.

Клапан с ручкой спуска

Такое защитное устройство считается самым распространенным в бытовых бойлерах. Работа обратного клапана водонагревателя с ручкой спуска немногим отличается от простого запирающего устройства, в его конструкции предусмотрен дополнительный рычаг для принудительного сброса воды.

Предохранительный клапан с механическим ручным рычагом незаменим при необходимости контрольной проверки работоспособности всего агрегата, которую рекомендуется проводить каждый месяц. Он также является первым помощником при аварийной ситуации, когда нужно полностью слить воду из бака.

На корпусе ручного клапана производитель обязательно наносит стрелку, по направлению которой следует поворачивать запорное устройство.

Способы крепления клапана

Большое разнообразие моделей обратных клапанов обуславливает различные методы их крепления:

  • муфтовое соединение осуществляется с помощью резьбовых муфт на трубы небольшого диаметра;
  • к пропиленовым трубам клапаны крепятся сварочным соединением;
  • межфланцевое крепление производится чаще на трубах с большим диаметром, и подразумевает этот способ установку клапана между двумя фланцами трубопровода.

Основные правила установки клапана

Для безопасной работы бойлера необходимо точно знать, куда ставится обратный клапан на водонагревателе. Чаще всего при покупке бытового бойлера обратный предохранительный клапан поставляется в комплекте с оборудованием. При этом устройство настроено производителем на определенное давление. Если нет достаточного опыта, то заводские настройки лучше не изменять.

Монтаж защитного приспособления нужно осуществлять по определенным правилам:

  • устанавливать запорное устройство нужно на трубу холодной воды;
  • монтировать клапан необходимо между емкостью и запорным краном;
  • если предусмотрена возможность установки клапана непосредственно на бак, то он вкручивается в емкость, а на само приспособление крепится кран;
  • производить установку нужно строго по стрелке, нанесенной на корпус изделия;
  • все резьбовые соединения герметизируются льняной нитью или специальной лентой;
  • производить затяжку резьбового соединения нужно с особой аккуратностью, так как слишком большое усилие может привести к повреждению бронзового корпуса клапана.

После проведения монтажных работ необходимо проверить, как работает обратный клапан водонагревателя. Для этого нужно наполнить емкость водой и визуально определить качество работы. При наличии протечки попробуйте поджать резьбу. В случае, когда не удалось добиться герметичности соединения, придется сливать воду и переустанавливать клапан, обращая внимание на качественное уплотнение стыков.

Неисправности обратного клапана

Поломки на запорном устройстве чаще всего характеризуются постоянным протеканием воды или полным отсутствием жидкости. Протекание воды только при нагреве указывает на правильную работу агрегата.

Основными причинами протечки являются следующие факторы:

  1. Если жидкость протекает из холодного бойлера, причем ритм капели непостоянный, то, возможно, давление в водопроводной сети слишком высокое. Поэтому в таких ситуациях придется ставить на входе водопровода редуктор, который нормализует давление в сети.
  2. Иногда жидкость может протекать из-за мусора, который попал под седло изделия. В этом случае можно попробовать промыть клапан рычагом аварийного спуска. Но, если все же не удалось восстановить работоспособность устройства, то разборную модель можно прочистить, а вот неразборный узел придется менять.
  3. В случае если вода не поступает в бак, возможно, произошло засорение накипью внутренних частей механизма. В такой ситуации нужно прочистить механически внутренности изделия.
  4. И, конечно, часто случается поломка запорного устройства из-за неправильной установки.

Помните, что от правильного функционирования предохранительного устройства зависит не только здоровье, но и жизнь жителей дома. Главное, не забывайте, что применение простого обратного клапана может только усугубить опасную ситуацию.

Предохранительный клапан для водонагревателя: устройство и принцип работы

Накопительным водонагревателем (бойлером) или просто водонагревателем называется устройство, предназначенное для нагрева воды, используемой в быту. Накопительные водонагреватели могут иметь различные конструктивные особенности, но в преобладающем большинстве это металлические емкости, полностью заполненные водой, внутри которых расположены нагревательные элементы.

Водонагреватель устроен так, что в нем постоянно находится один и тот же объем воды: при заборе горячей воды освободившийся объем заполняется холодной водой из водопровода, что позволяет использовать прибор непрерывно.

В том случае, когда забора горячей воды нет, а нагрев воды продолжается, в резервуаре водонагревателя может возникнуть избыточное давление, способное при вести его в негодность.

Почему в накопительном водонагревателе возникает избыточное давление?

При нагреве вода расширяется примерно на 3% от общего объема, занимаемого жидкостью. Это значит, что в бойлере объемом 100 литров при нагреве воды от 20 до 80 градусов «лишними» оказываются без малого 3 литра воды. Если вспомнить о том, что жидкость практически не сжимается, то легко смоделировать ситуацию, при которой металлический резервуар бойлера дает течь и выходит из строя.

Для предотвращения возможной аварийной ситуации водонагреватели комплектуются предохранительными клапанами, через который сбрасывается наружу лишний объем воды.

Иными словами, предохранительный клапан это трубопроводная арматура, предназначенная для защиты устройств от разрушения при возникновении в них избыточного давления путем автоматического сброса излишней жидкости в окружающую среду.

Предохранительный клапан срабатывает под непосредственным воздействием рабочей среды и является устройством прямого действия. При нормализации параметров среды клапан возвращается в исходное положение. Это значит, что пока нет избыточного давления в водонагревателе, клапан находится в исходном положении и не пропускает воду наружу. При увеличении давления выше предельно допустимого значения клапан открывается и сбрасывает излишки жидкости до тех пор, пока давление не опустится ниже установленного значения.

Как работает предохранительный клапан водонагревателя?

Предохранительный клапан водонагревателя состоит из двух частей

  • Обратного клапана, препятствующего обратному ходу горячей воды в водопровод

  • Пружинного клапана прямого действия

Как работает предохранительный клапан можно рассмотреть на примере типичного пружинного клапана прямого действия, настроенного на определенное максимально допустимое давление. В закрытом состоянии на чувствительный элемент клапана одновременно действуют 2 силы: одна со стороны давления жидкости в бойлере, а другая со стороны задатчика или пружины, препятствующей срабатыванию и открытию клапана.

Если сила давления жидкости превышает силу действия пружины, то клапан открывается и происходит сброс воды. При понижении давления рабочей среды клапан закрывается, и сброс воды прекращается.

С помощью задатчика можно менять настройки предохранительного клапана.

Как видите, конструкция предохранительного клапана предельно проста, но при этом исправно работающий клапан является гарантией безопасной работы водонагревателя и надежно защищает от таких бед, как перегрев устройства и возможное закипание воды в нем, что может случиться при неработающем термостате.

Как проверить, работает клапан или нет?

Проверить работоспособность предохранительного клапана несложно: нужно просто включить водонагреватель и не открывать кран горячего водоснабжения до тех пор, пока вода не нагреется до предельно допустимой температуры. При этом через предохранительный клапан должна сбрасываться (капать) лишняя вода.

Если вода в бойлере нагревается, но клапан не срабатывает, значит, он неисправен, и его нужно заменить новым исправным клапаном, а после установки проверить его работоспособность.

Но прежде чем приступать к ремонту, необходимо убедиться в том, что кран забора горячей воды исправен и не подтекает. Если он неисправен, то «лишняя» вода из бойлера будет вытекать именно через него и ситуация, при которой клапан может сработать, просто не возникнет.

Также клапан не сработает, если термостат прибора установлен на неполный нагрев воды (30-40 С) или из водонагревателя производится забор горячей воды, что также снижает уровень давления в нем.

Меры предосторожности

Подводя итог сказанному, следует отметить, что предохранительный клапан является обязательным устройством для установки в приборах, работающих под давлением, особенно, если они используются в быту.

Без него водонагреватель эксплуатироваться не должен. Особенно опасно самостоятельное усовершенствование прибора и замена предохранительного клапана обратным клапаном.

устройство и принцип работы Где должен стоять клапан на бойлере

Предохранительный клапан для водонагревателя, бойлера или обратное клапанное устройство — один из основных элементов, отвечающих за безопасную эксплуатацию прибора в условиях перепадов давления при нагреве воды.

Назначение

В процессе нагревания воды в накопительном баке водогрейного оборудования, объём жидкости увеличивается примерно на 2-3%. В соответствии с законом термодинамики, при условии даже незначительного повышения температуры, замкнутая система характеризуется ростом давления.

Установленные в бойлерах терморегулирующие устройства и термостаты позволяют легко и эффективно контролировать температурный режим жидкости, но при выходе их из строя рост давления внутри системы становится критическим.

Предохранительный клапан водонагревателей Ariston

Результатом лавинообразного повышения уровня давления является разрыв корпуса бойлера и взрыв водогрейного оборудования.

С целью предотвращения превышения допустимых пределов давления, устанавливается предохранительный клапан, способный сбрасывать часть жидкости наружу в критической ситуации.

Однако функциональное назначение предохранительного клапана сброса избыточного давления воды для водонагревателя в водогрейном оборудовании не ограничивается исключительно защитой бойлера, а также представлено:

  • предотвращением возврата нагретой жидкости из накопительного бака в водопроводную систему;
  • сглаживанием скачков водяного давления или так называемого гидроудара на входе в водонагревательное оборудование;
  • сбросом излишнего количества нагретой воды из бака в условиях критического повышения температурных показателей и уровня давления;
  • возможностью осуществлять слив жидкости из водонагревательного бака с целью выполнения профилактики и ремонтных мероприятий.

Отсутствие клапана не препятствует в экстренной ситуации оттоку нагретой воды из бойлера, поэтому оголившиеся ТЭНы в короткие сроки выгорают.

Предохранительный клапан не допустит обратного перелива воды в водовод, предотвратит скачки давление и гидравлический удар, а также позволит слить излишки жидкости с целью технического обслуживания.

Напольное покрытие в ванной обычно плиточное, но плитка холодная. Чтобы создать комфорт и уют в ванной, укладывают . В статье описано руководство по обустройству системы.

Порядок монтажа биде подробно описан .

Установка джакузи должна производиться по определенным правилам. все от подготовки к установке до подсоединению к коммуникациям.

Принцип работы

Предохранительный клапан представлен основной корпусной конструкцией и несколькими элементами, которые расположены в латунной или никелевой оболочке. Как правило, данное устройство имеет перевернутую Т-образную форму. На донной части водонагревательного бака фиксируется обратный клапан, предотвращающий вытекание воды под воздействием падения уровня давления в трубопроводе.

На перпендикулярном ответвлении располагается клапанное устройство, срабатывающее при повышении давления, а также отвечающее за слив избыточной жидкости сквозь штуцер. Правильно установленное устройство срабатывает поэтапно.

Обратный клапан в схеме

При уровне давления в резервуаре ниже возникающего в трубопроводе, процесс наполнения вызывает отжим тарельчатой пластины в клапане под воздействием водяного напора.

Нормализация давления сопровождается закрытием пластины и ограничением протекания воды в систему. Режим активного нагрева характеризуется медленным повышением температурных показателей воды и увеличением давления, которое может достигнуть максимальных значений. В этом случае происходит активизация защитного механизма.

Периодическое стекание жидкости через штуцерный канал не должно вызывать опасений, так как свидетельствует о функционировании предохранительного клапана водогрейного бойлера в штатном режиме.

Разновидности

Предохранительное клапанное устройство, устанавливаемое на бытовом водогрейном оборудовании, чаще всего бывает представлено тремя основными группами:

  1. Защитные устройства для водонагревателей объёмом не более 50 л. в виде одноразовых клапанов. Особенностью является наличие неразборной конструкции, дешевизна и достаточно короткий срок эксплуатации. Однако, некоторыми очень известными производителями бойлеры комплектуются клапанами более высоких качественных характеристик.
  2. Устройства для водонагревателей объёмом не более 200 л., отличающиеся предохранительным клапаном на 7 Бар, обратным клапаном и запорном шаровым краном, а также специальной насадкой для подключения к канализационной системе.
  3. Устройство безопасности для водогрейного оборудования объёмом более 200 л представлено обязательными элементами в виде редуктора давления, крана, обратного и предохранительного клапана со сливным штуцером.

Полностью разборные защитные клапаны снабжаются специальными контрольными точками, которые облегчают диагностику и обслуживание водогрейного оборудования.

Очень многие американские производители устанавливают, как правило, на своё водогрейное оборудование клапанные устройства закрытого типа с отсутствием визуального контроля работы.

Не хочется устраивать сложные конструкции для отделки потолка в ванной? Можете просто побелить потолок. и что для этого нужно, расскажем подробно.

Биде в наше время скорее экзотика, да и не у всех имеется возможность его установить из-за тесного санузла. Крышка биде – назначение, преимущества и недостатки, читайте .

Выбор

Чаще всего все современные водогрейные приборы реализуются с уже установленной системой защиты в виде предохранительного клапана, обладающего определенными параметрами. При самостоятельном приобретении устройства следует обратить самое пристальное внимание на особенности резьбовой части, а также максимальные показатели рабочего давления.

Установленный клапан

Каждый клапан рассчитан на определенный уровень давления, который обязательно указывается в техническом паспорте оборудования. Также необходимо принимать во внимание общий объем резервуара. Выпускаемые защитные системы могут иметь порог срабатывания от 6 до 10 Бар.

При неправильном выборе или ошибочной установке предохранительного клапана может наблюдаться постоянное вытекание жидкости или очень сильный перегрев водогрейного оборудования.

Установка

Самостоятельная установка устройства, как правило, не вызывает сложностей. Перед тем, как приступить к монтажу, необходимо отключить водогрейное оборудование от электрической сети и слить всю воду из бака, после чего выполнить установку, придерживаясь следующих несложных рекомендаций:

  • предохранительный элемент устанавливается на вход холодного водоснабжения в бойлер;
  • при установке необходимо применять уплотнительную ФУМ-ленту или традиционную паклю;
  • второй стороной предохранитель подсоединяется на систему холодного водоснабжения;
  • при наличии в водопроводной системе перепадов давления, перед клапаном устанавливается редуктор.

Схема установки клапана

Для соединения дренажного патрубка с канализационной системой используется гибкий и прозрачный шланг. Следует отметить, что иногда специальный предохранительный клапан заменяется подрывным устройством, предназначенным для сброса жидкости в аварийном режиме.

Несмотря на схожесть функций, принцип работы таких устройств заметно отличается, поэтому рассчитывать на корректную работу такого устройства не стоит.

Запрещено монтировать устройства запорного типа на участке от входа в водогрейное оборудование до предохранительного клапана, а также удалять защитный элемент более чем на два метра от бойлерного бака.

Возможные поломки и причины

Существует несколько наиболее распространенных проблем, которые могут возникать в процессе эксплуатации предохранительного защитного клапана водогрейного оборудования:

  • При отключенном от сети бойлере и включенной подаче воды наблюдается вытекание жидкости из дренажного отверстия. Причина — поломка предохранительного элемента или повышенный уровень давления в водопроводной системе.
  • При включенном в сеть бойлере наблюдается минимальный водяной забор, длительный нагрев воды и постоянное вытекание жидкости из дренажного отверстия. Причина — неисправность предохранительного клапана.

Все поломки, связанные с предохранительным клапаном, как правило, сопровождаются частым вытеканием воды или полным отсутствием течения жидкости. И в том и в другом случае целесообразно выполнить замену устройства исправным защитным клапаном, настроенным на аналогичные показатели рабочего давления.

Очень важно обязательно присоединить на дренажный вывод устройства, гибкий и прозрачный шланг, позволяющий беспроблемно осуществлять визуальный контроль работоспособности предохранительного клапана, установленного на водогрейном оборудовании.

Корректная работа установленного на водонагревательное оборудование предохранительного клапана — гарантия сохранности имущества и собственной безопасности, поэтому при выборе и приобретении такого устройства обязательно нужно убедиться в полном соответствии рабочим параметрам и расчётной мощности, а также организовать грамотный монтаж в систему.

Видео на тему

Сегодня я расскажу, как выбрать предохранительный клапан для водонагревателя.
Для чего нужен клапан и как он устроен уже описано в статье «Предохранительный клапан для бойлера». Сейчас мы определимся, на что в первую очередь необходимо обращать внимание при покупке нового клапана.
Самый важный вопрос – это цена. На рынках и в магазинах клапаны продаются по цене 4-5 долларов за штуку. Речь идёт о простейших клапанах, которыми комплектуются большинство бытовых бойлеров.
На что нужно ещё обращать внимание. Рассмотрим несколько распространённых типов клапанов.

Первая модель клапана. Идеальна во всех отношениях. Стрелкой указано направление потока воды. Обозначено давление срабатывания. Ручка клапана зафиксирована винтом (своего рода защита от «дурака»). Особое внимание обратите на носик для подсоединения трубки слива. Любой шланг можно плотно одеть и зафиксировать хомутом.

Следующая модель. Направление воды не указано. Давление не указано. Шланг кое-как одеть можно, но зафиксировать нельзя. Радует наличие ручки для тестирования клапана. При большом количестве минусов у клапанов такого типа есть один большой плюс – они довольно успешно работают.

А это – предохранительный клапан, который можно обслуживать. То есть, раз в год чистите бойлер, заодно и клапан разобрали, почистили. Фактически клапан служит столько же сколько и бойлер.

Ну и последний агрегат. Дёшево и тупо. Никакого обслуживания и диагностики. Всё на Ваш страх и риск. Не капает с клапана? Вот и ломайте голову, то ли пружина закисла, то ли ещё какая причина. Но всё равно работают. Я такие клапаны меняю при каждой чистке водонагревателя.
Кстати, последний вид клапанов наиболее часто подделывают. Поэтому, что бы не попасться на подделку из силумина, хотя бы на вскидку прикиньте его вес.
Что ещё можно посоветовать? Вот, очень важно! Клапаны с ручкой необходимо периодически, примерно раз в месяц, диагностировать. Просто несколько раз открываете ручку для промывки клапана. Только не забудьте перекрыть воду на входе водонагревателя.

Горячая вода — полезная и приятная функция в жилье человека. Но бывают случаи, когда такой центральной коммуникации нет, или жидкость течет еле теплая. Приходится покупать водонагреватель. В этом аппарате совмещаются жидкость, близкая к кипению, и электроэнергия. Следовательно, нужно принять меры для предупреждения опасности.

Бак нагревателя накопительного типа — это герметично закрытый резервуар, в котором греется вода. Во время этого процесса образуется пар, и повышается давление. Именно поэтому среди технических характеристик агрегата присутствует показатель максимального давления. Для бытовых приборов он равен обычно 10 бар.

Когда вечером все члены семьи приняли душ, ванну и помыли посуду горячая вода израсходована, а бак заполнился холодной жидкостью. Пока люди спят водонагреватель греет воду, и внутри корпуса повышается давление. Все краны закрыты, обратного стока в систему нет. Значит давление скапливается в самом бойлере.

Достигнув заданного параметра нагрева, обычно это 60о — 65о, терморегулятор должен отключить аппарат. При этом давление в системе подачи воды 2,7-3 бар, плюс пар от подогретой в баке итого в корпусе нагревателя порядка 4 бар. Ситуация в пределах нормы.

Представим, что датчик не сработал. Согласно законам физики, температура кипения повышается пропорционально давлению. Для воды при 10 бар этот параметр составит 180о С. Объем жидкости в резервуаре порядка 80-100 л, теперь вся эта масса перешла в пар. Если корпус не выдержит, произойдет взрыв. Защитить в такой ситуации может предохранительный клапан для бойлера. Этот механизм выполняет две функции:

  1. Предотвращает самопроизвольный сток жидкости из нагревателя в систему, когда в коммуникациях нет воды.
  2. Сбрасывает из бака избыточное давление в автоматическом и ручном режимах.

Принцип действия

В одном корпусе помещены два клапана.

  • Первый, обратный клапан, расположен со стороны подачи холодной воды. По мере опорожнения бака давление в водопроводе становится выше, чем в резервуаре и напор притока отжимает седло от входного отверстия. Освобождается путь, по которому вода поступает в бойлер. Когда прибор наполняется и давление в нем и трубах выравнивается, пружина возвращает седло на место, тем самым перекрывая выход из бойлера обратно в сеть водоснабжения.
  • Второй, предохранительный клапан для бойлера, во время нормальной работы аппарата закрыт, а в случае возникновения избыточного давления струя из агрегата действует на клапан, отжимается калиброванная пружина и открывается выводной канал, обеспечивающий сброс лишней жидкости.

Установка

  1. Приспособление монтируется непосредственно на входной патрубок водонагревателя.
  2. Во время подсоединения необходимо соблюдать направление движения жидкости. Для этого на корпусе клапана нанесена стрелочка, которая должна указывать в сторону бойлера.
  3. Некоторые модели могут иметь внутренний установочный ограничитель. Такой предохранительный клапан на бойлер можно накручивать до упора. Если этой опции нет, то закручивая механизм следует сделать не более 4-х оборотов. Нарушение этого правила может привести к сужению предохранительного канала.
  4. Смонтировав механизм на нагреватель загляните внутрь его корпуса со стороны поступления холодной воды. Должно быть видно седло обратного клапана. Попробуйте несильно нажать на него тупым предметом. Если установка произведена правильно, преграда должна податься вперед, а после отпускания вернуться на место. Если седло не двигается, значит работы выполнены неверно.

Внимание! Нельзя заменять предохранительный клапан бойлера простым обратным клапаном. В этом случае будет работать только функция предупреждения опорожнения резервуара. Избыток давления высвобождаться не будет.

Проверка

Для выполнения этой процедуры потребуется несколько часов. В течение всего периода проверки нельзя открывать краны горячей воды.

  • После полного подключения водонагревателя и заполнения его водой установите на панели управления предел нагрева порядка 80 о .
  • В ходе повышения температуры, ближе к максимуму из штуцера должна появиться струйка или капли вытекающей жидкости.
  • Если этого не произошло, подождите, пока термостат не отключит водонагреватель.
  • В зависимости от характеристик вашей модели, повысьте предел до максимально возможного.
  • Когда процесс нагрева будет закончен должна закапать жидкость. При отсутствии вытекания, или возможности у аппарата достичь уровня более 80 о рекомендуется проверить клапан в мастерской или заменить его на новый защитный механизм.
  • На штуцер исправного механизма наденьте шланг и закрепите хомутом. Второй конец нужно вывести в канализацию.
  • В случае, когда вода начинает течь сразу после заполнения резервуара устройство имеет брак, его необходимо заменить новым механизмом.

Если предохранительный клапан не установлен на бойлер – эксплуатация запрещена.

Подбор


Основное правило, которое следует соблюдать, выбирая это устройство, – соответствие давления срабатывания механизма и характеристик нагревателя. Этот параметр указывается на корпусе или в сопроводительных документах. Модели, у которых установить пределы действия лучше не покупать.

Обратите внимание на наличие рычага принудительного сброса жидкости. Осмотрите резьбовые соединения, и убедитесь в качестве их исполнения и отсутствии дефектов резьбы.

Штуцер слива должен быть размещен так, чтобы было удобно одевать на него шланг.

Возможные неисправности и способы устранения

  1. Если при холодном бойлере наблюдается вытекание воды из отверстия аварийного сброса это означает, что, скорее всего, в клапан попали посторонние элементы. Откройте сливной канал полностью с помощью рычага и дайте жидкости обильно промыть механизм. Когда по шлангу потечет чистая, прозрачная жидкость закройте выход рычагом. Течь должна прекратиться, в противном случае устройство следует заменить.
  2. Из клапана постоянно течет вода. Такая неисправность говорит о том, что пружина, прижимающая седло, ослабла. Поскольку эта деталь является калиброванной, нужно купить новый клапан. Посторонней причиной такой неприятности может быть значительное повышение давления в системе холодного водоснабжения, но это маловероятно и будет заметно при пользовании другими сантехническими приборами. К сожалению, есть еще одна возможность этого дефекта — отсутствие или недостаточный объем расширительного бачка в бойлере. Лучшим вариантом устранения проблемы будет замена водонагревателя на продукцию иного производителя. В случае невозможности такого решения установите на выходе из нагревателя дополнительный расширительный бак.
  3. Если из штуцера вообще не выходит жидкость, а все краны исправны и в системе распределения горячей воды отсутствуют течи — промойте устройство, как описано в п.1 или замените механизм.

Регулировка


Предохранительный клапан для бойлера, регулировка

Купив предохранительный клапан для бойлера, регулировка которого производится вручную установите механизм вышеописанным способом.

  • Произведите полный монтаж, подключение и заполнение водонагревателя.
  • Включите аппарат в режиме, близком к максимальному в соответствии с инструкцией производителя.
  • Сразу по достижении заданного параметра температуры проворачивайте регулировочный винт или ручку, в зависимости от модели клапана, пока из штуцера не начнет вытекать вода.
  • Слейте из бака часть жидкости. В резервуаре освободиться пространство, которое заполнится холодной водой. Соответственно температура внутри нагревателя упадет. Включите еще раз предельный режим работы бойлера. Теперь вода из канала сброса потечет автоматически. Если этого не произойдет, ослабьте пружину до появления тонкой струйки. Проверьте еще одним циклом слива и повторного нагрева.
  • Установите рабочий режим порядка 60 о . Не стоит без крайней необходимости постоянно пользоваться более высоким температурным режимом. Это может спровоцировать повышенный износ теплообменника.

Обслуживание

В процессе пользования, в зависимости от интенсивности расхода горячей воды требуется промывать предохранительный клапан для бойлера от накипи, фрагментов ржавчины из труб и других посторонних взвесей в воде. Для этого нужно просто иногда открывать канал аварийного сброса излишков жидкости с помощью рычага.

Не следует пользоваться этим механизмом для опорожнения водонагревателя. Оседающие на дне резервуара частицы проходя через пружину стравливания будут застревать и создадут помехи для ее дальнейшей нормальной работы.

Соблюдая все правила пользования водонагревателем и следя за исправной работой предохранительного клапана, Вы будете уверенно и безопасно пользоваться горячей водой.

Постоянное наличие горячей воды в доме или квартире – для большинства людей это уже давно стало привычной нормой, без которой трудно представить нормальную, комфортную жизнь. Если к жилью протянут водопровод или организовано автономное бесперебойное водоснабжение, например, , то нечего и думать – нужно устанавливать водонагреватель того или иного типа.

Наверное, лидирующую позицию по по пулярности среди приборов нагрева воды для бытовых нужд являются электрические бойлеры. Они чрезвычайно просты в эксплуатации, их установка не потребует никаких дополнительных согласовательных процедур или составлений отдельных проектов. Монтаж такого бойлера вполне посилен и для самостоятельного проведения. Именно поэтому и необходима информация, которая будет изложена в настоящей публикации – каждый из домашних мастеров должен четко понять, насколько важен предохранительный обратный клапан для

Как бы ни предупреждали работники жилищно-коммунального хозяйства, аварийных и спасательных служб, контролирующие органы гостехнадзора, какие бы сюжеты с последствиями аварий ни показывали по телевидению, все равно с пугающей регулярностью находятся «умники», которым все эти технические рекомендации и просто добрые советы – не указ , они сами «знают, как проще и лучше». Увы, но игнорирование совсем маленьким по размерам, недорогим, простым в установке, и вместе с тем — чрезвычайно важным объектом обвязки электрического водонагревателя может обернуться очень большими неприятностями, и, не исключено, что даже трагедией.

Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее , корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное сходство, но есть и огромное отличие, которое и предопределяет главную задачу — обеспечение безопасности эксплуатации электрического нагревателя.

Для сравнения – рассмотрим устройство обычного обратного клапана:

Так устроен обычный обратный клапан. Но для бойлера его — недостаточно!

Это – металлический цилиндр , с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси — штоке (показана на рисунке зеленой стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

Предохранительный же клапан устроен несколько сложнее:

По сути, это два клапана в одном корпусе, размещенные перпендикулярно один другому.

В б более крупном цилиндре (поз. 1), который идет по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще один, несколько меньше по размерам (поз. 7). По сути, в нем размещен такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать пружину и открыть его – для этого нужны куда более серьезные усилия.

В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

Цилиндр с пр едохранительным «срывным» клапаном может быть полностью заглушен , а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно — под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее , «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону водонагревателя. (на схеме – красная стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном случае это 0,7 МПа или 7 атмосфер (желтый круг на рисунке).

Как работает предохранительный клапан в различных ситуациях

Чтобы окончательно убедиться в важности предохранительного клапана, лучше всего рассмотреть случаи, в которых он работает, а также те ситуации, которые могут сложиться, если по каким-то причинам клапан отсутствует или неисправен.

Для наглядности, еще раз – простейшая, но и наиболее понятная схема обвязки бойлера с предохранительным клапаном. Синей и красной стрелками показано направление потоков, соответственно, холодной и горячей воды. Зеленая стрелка показывает на место установки предохранительного клапана.

1. После того как электрический установлен, полностью «обвязан», следует его заполнение. Для этого просто открывается подача холодной воды и кран горячей на одном из смесителей. Давления в водопроводной трубе достаточно, чтобы открыть обратный клапан для беспрепятственного прохождения потока. По мере наполнения объема бака водонагревателя происходит вымещение воздуха. Как только из смесителя пойдет поток воды – все емкость наполнена до верхнего заборного патрубка, подачу можно выключать.

Давление в бойлере в этот момент пр имерно равно давлению в холодной водопроводной магистрали – оно как бы «подпирается» им. Впрочем, оно может быть даже чуть выше – за счет остающегося сжатого небольшого объема воздуха в верхней части бака. Плюс к этому, при включении питания начинается нагрев воды – а это тоже , естественно, ведет к повышению давления.

2. Представим ситуацию, что обратный клапан – не установлен, либо находится в неисправном состоянии. То равновесие, которое было достигнуто при заполнении емкости бойлера, рано или поздно нарушается, так как давление становится выше, нежели напор в трубе. «Горячие» краны на смесителях закрыты, значит, подогретая вода будет искать выход в ином направлении. Это может привести к тому, что горячая вода вдруг начинает течь из «холодного» крана, или же происходит заполнение ею сливного бачка на унитазе. А между тем терморегулятор бойлера не может разобраться в ситуации и не дает сигнала на отключение ТЭНов . Дорогостоящая электрическая энергия тратится абсолютно впустую.

3. Но и это еще – не самое печальное. Не секрет, что давление в водопроводной магистрали, особенно в многоэтажных домах, нередко снижается до критических величин (из крана, как говорится, еле течет ), или даже полностью пропадает. Причин этому – великое множество, например, авария на магистрали, проведение профилактических работ, плановое снижение давления, например, в ночные часы и т.п . Что произойдет при отсутствии или неисправности обратного клапана? Да ничего хорошего – бойлер попросту опорожнится, так как вся вода их него полностью вытечет в трубы подачи.

Хорошо, если в бойлере предусмотрена защита от «сухого» нагрева, и она оперативно сработает! А если нет? Мощные ТЭНы будут вхолостую греть воздух в закрытом объеме , и это кончится или их перегоранием, или растрескиванием эмали – во всяком случае, ничего хорошего ждать в такой ситуации не приходится.

4. Может возникнуть резонный вопрос – а нельзя ли ограничиться только установкой этого самого обратного клапана? Казалось бы, судя по описанию, он способен решить все проблемы.

Не посчитайте преувеличением: подобная установка — это заложенная в своем доме бомба!

Нет, ни в коем случае нельзя. Установка именно комплексного клапана, сочетающего и обратный, и предохранительный, является обязательным условием безопасной эксплуатации водонагревателя.

Если где-нибудь читателю встретится подобная картина – только обратный клапан на входе, то он должен понимать, что это сравнимо с заложенной мощной бомбой, которая неизвестно когда рванет .

Еще один образец «самоубийственного креатива»

Рассматриваем ситуацию в деталях. При включении бойлера начинается нагрев, и с подъемом температуры, по законам термодинамики, в замкнутом объеме начинает расти давление.

Конструкторы бытовой техники закладывают в каждый водонагреватель определенный эксплуатационный ресурс, позволяющий аппарату работать до определенных значений давления в емкости – обычно это величина указывается в технической документации. Обычно все бойлеры – это весьма сбалансированные термодинамические системы, у которых очень точно просчитаны оптимальные соотношения допустимых температур и уровней давления. Тем не менее , бывает всякое. И как только уровень давления, по каким-либо причинам начинает приближаться к допустимой верхней отметке, на предохранительном клапане сжимается пружина, и в дренажный патрубок сбрасывается получившийся излишек жидкости. В итоге система вновь входит в состояние динамического равновесия.

Выступающая из дренажного патрубка вода — нормальное явление

А вот теперь попробуем представить, что может произойти в ситуации, когда аварийного клапана нет, и все ограничивается лишь обратным

Нагрев воды должен ограничиваться термостатическим регулятором, но довольно часто эти электромеханические устройства — далеки от совершенства, и могут попросту подвести. В этом случае нагрев продолжается бесконтрольно.

Давление внутри бака бойлера растет , но выхода ему нет – смесители закрыты, а обратный клапан надежно перекрыл подающую магистраль. Казалось бы, температура дойдет только до 100 градусов, до точки кипения воды? Ничего подобного! С ростом давления в замкнутом объеме резко повышается и температура вскипания жидкости. Для примера, данные показаны в таблице:

Давление в замкнутом объеме, атм (МПа) Температура вскипания воды, °Ċ
1.0 (0. 1) 99.09
1.033 (0.1) 100.0
1.5 (0.15) 110.79
2.0 (0.2) 119.62
2.5 (0.25) 126.79
3.0 (3.0) 132.88
4.0 (0.4) 142.92
5.0 (0.5) 151.11
6.0 (0.6) 158.08
7.0 (0.7) 164.17
8.0 (0.8) 169.61
9.0 (0.9) 174.53
10.0 (1.0) 179.04
20.0 (2.0) 211.38
25.0 (2.5) 222.90
50.0 (5.0) 262.70
100.0 (10.0) 309.53

Когда выше упоминалось слово «бомба» — это вовсе не из разряда преувеличений! В подобных обстоятельствах водонагреватель превращается действительно во взрывное устройство страшной разрушительной силы.

Уже при 4 — 5 атмосферах давления точка кипения достигает практически 150 ° С , и продолжает повышаться. Рост давления на стенки может привести к их деформации, скалыванию эмали или керамического покрытия – но это будет самым малым из возможных зол. Страшно другое обстоятельство– резкое падение давления в этой замкнутой системе, а это может произойти при появлении трещины на сварном шве, при прорыве резинового уплотнения или даже просто при открытии крана горячей воды на

Резкое снижение давления приводит к соответствующему резкому снижению температуры кипения воды. В итоге весь объем жидкости (представьте, одновременно все 50, 80 или 100 литров!) мгновенно вскипает, что, конечно, сопровождается выделением колоссального количества пара. Этого не выдержит никакой, даже самый прочный корпус – следует сильнейший взрыв, который способен снести все на своем пути, в том числе даже и кирпичные межкомнатные стены. Наглядных примеров тому в интернете – немало.

Трудно поверить, но это — последствия взрыва обычного электрического бойлера

Итак, поведем краткие итоги по вопросу необходимости предохранительного клапана.

— Он не допускает обратной утечки воды из бака в трубопровод подачи, в случае снижения напора.

Наличие клапана на входе создает дополнительную защиту бойлеру от возможных сильных скачков давления в водопроводе, от гидравлических ударов.

— Предохранительный клапан устранит возможную недоработку других уровней безопасности – будет поддерживать температурно-барический режим в бойлере в рамках допустимых значений.

— Предохранительный клапан, оснащенный рычагом, позволяет, кроме того, проводить слив воды из бойлера в случае необходимости.

Видео: Нужно ли устанавливать предохранительный клапан на бойлер?

Рекомендации по выбору и монтажу предохранительного клапана

Выбор необходимого клапана – несложен. Чаще всего бойлеры (особенно – от ведущих производителей) поступают в продажу в комплекте с клапаном требуемого номинала. На это же значение нужно будет ориентироваться, если по каким-то причинам придется поменять клапан в дальнейшем.

Значение предельного давления в баке бойлера, кроме того, должно быть указано в технической документации изделия. Если водонагреватель не укомплектован клапаном, то придется приобретать его самостоятельно, опираясь на указанное в паспорте значение. Здесь важно правильно выбрать номинал – если установить слишком «слабый» клапан – из него почти непрерывно будет подтекать вода. Клапан со слишком сильной пружиной не создаст абсолютно безопасных условий эксплуатации.

«Запаковываться» клапан может непосредственно на патрубок бойлера для холодной воды (всегда имеет соответствующую синюю цветовую маркировку. Для надежной герметизации при монтаже лучше всего использовать льняную паклю с современными уплотнительными пастами. При закручивании обычно достаточно 3 – 4 полных оборота. Если снизу будет гибкая подводка, то там достаточно резиновой уплотнительной прокладки.

Иногда между клапаном и самим бойлером вставляют сливной вентиль – это существенно облегчает проведение периодических профилактических работ. Такая установка вполне допустима, но только при одном условии – вентиль должен стоять на отводе тройника, но ни в коем случае не прерывать прямой канал от водонагревателя до клапана. Любая запорная арматура на этом прямом участке категорически запрещена!

Пошаговая инструкция по обвязке электрического водонагревателя

Есть смысл рассмотреть пошагово, как можно самостоятельно подключить электрический бойлер к системе водопровода. Ниже в таблице в качестве примеров будут показаны два варианта. Несмотря на некоторые различия, в обоих случаях все равно наглядно будет продемонстрировано, что предохранительный клапан является обязательным элементом обвязки подобного водонагревателя.

Иллюстрация Краткое описание выполняемой операции
Для начала – несколько слов об установке самого водонагревателя на стену.
Безусловно, место продумывается еще заранее, до приобретения прибора, так, чтобы бойлер поместился на отведенное ему место и не мешал при этом нормальной эксплуатации помещения.
К месту установки обычно заранее проводят силовой кабель питания, подключенный к отдельному автомату.
Сразу предусматриваются и точки врезки в водопроводную систему.
Для точного подвеса бойлера на стену промеряется его высота.
Зная высоту водонагревателя, несложно определиться с нижней точкой положения прибора, которое он займет после установки.
На тыльной стороне корпуса водонагревателя имеются приспособления для крепления на стене.
В данном случае – это обычная монтажная планка (кронштейн), которая будет цепляться за крючки.
Могут быть и иные варианты – в руководстве по эксплуатации прибора обычно все это расписано, а нередко еще и прикладываются шаблоны 1:1 для упрощения процесса разметки.
В рассматриваемом случае необходимо определить место расположения линии на стене, по которой будут монтироваться крючки.
Для этого – промеряем расстояние от нижнего конца водонагревателя до монтажной планки.
Это же расстояние откладывается на стене вертикально от ранее намеченной точки планируемого нижнего края бойлера.
С контролем по строительному уровню проводится горизонтальная линия, по которой расположатся крючки-зацепы.
Следующий шаг – измеряется необходимое расстояние между крючками.
В данном случае оптимальным станет 200 мм – зацепы будут размещены ближе к краям монтажной планки, но останется возможность небольшого люфта влево-вправо для выравнивания водонагревателя.
Это расстояние переносится на намеченную горизонтальную линию – намечаются центры отверстий под крючки.
В показанном примере они пришлись достаточно неудачно – ровно на швы между керамическими плитками. Если имеется такая возможность, то лучше отверстия намечать подальше от края кафеля – намного меньше вероятность появления трещины при сверлении отверстий.
Для подвеса бойлера выбраны мощные крючки: наружный диаметр полимерной дюбель-пробки – 14 мм, длина дюбеля – 80 мм, диаметр металлического крючка – 8 мм.
Нередко в комплект электрического водонагревателя уже входят рекомендуемые к установке крепежные элементы.
В намеченных точках перфоратором высверливаются соответствующие отверстия, в которые забиваются дюбель-пробки.
Затем вворачиваются сами крючки.
Крючки ввинчиваются на такую глубину, чтобы обеспечивалась надежная, устойчивая посадка водонагревателя, без люфта, но и без заклинивания.
Все, бойлер подвешен на стену.
Снизу хорошо видны два патрубка, через которые прибор будет подключен к домашней системе водопровода. Патрубки отмечены цветовой маркировкой: синий – подача холодной воды, красный – выход горячей.
В водопровод уже была сделана соответствующая врезка – вот два полипропиленовых патрубка, к которым необходимо подвести обвязку водонагревателя.
Слева расположен патрубок горячего водоснабжения, справа – холодного водопровода.
В рассматриваемом примере мастер решил оснастить вход в бойлер необязательным элементом – дополнительным краном, который будет использоваться при необходимости опорожнения бойлера.
Для этого на входной патрубок водонагревателя будет установлен тройник.
Проводится рекомендуемая предварительная «примерка» — сколько оборотов нужно, чтобы отвод ройника занял необходимое положение.
Вообще, подобные примерки желательно проводить перед сборкой любого неподвижного узла – меньше шансов совершить ошибку.
После этого тройник запаковывается на подмотку из пакли, промазанную герметизирующей пастой «Unipak».
Тройник запакован, ему придано задуманное положение.
На боковой патрубок тройника будет монтироваться компактный кран.
Производится подмотка паклей, нанесение уплотнительной пасты.
Вкручивается кран, затягивается ключом, не менее чем на три витка, ему придается запланированное положение для удобства доступа к рукоятке.
А вот теперь пришел черед установки обязательного элемента – предохранительного клапана.
Обязательно обратите внимание на стрелку, показывающую направление потока воды.
Предохранительный клапан будет устанавливаться на нижний патрубок уже смонтированного тройника.
Основное правило соблюдено полностью – между клапаном и водонагревателем нет никаких запорных устройств.
Кран, установленный на боковом патрубке тройника, никакого влияния на безопасность эксплуатации прибора не оказывает.
Клапан запакован на тройник – на иллюстрации весь этот узел в сборе.
Обвязку бойлера желательно делать разборной – это даст возможность отключения прибора для его снятия, например, для проведения профилактики или для замены нагревательного элемента или анодного стрежня.
Поэтому мастером было принято решение установить на обоих входах запорные шаровые краны с накидной гайкой-«американкой».
Образец такого крана показан на иллюстрации.
Сам кран будет жестко запаковываться на нижний патрубок предохранительного клапана.
А на штуцер с самой накидной гайкой будет монтироваться фитинг для перехода на полипропиленовую трубу.
То есть отсоединить бойлер от труб полдачи будет совсем несложно.
Второй такой же кран ставится и по горячей воде, но уже непосредственно на выходной патрубок водонагревателя.
И также предполагается, что к съемному штуцеру с «американкой» будет паковаться фитинг для перехода на полипропиленовую трубу.
Вот смонтированный к штуцеру крана фитинг примеряется на место установки.
В данном случае применен фитинг-отвод на 90 градусов, чтобы сразу уйти трубой ближе к стене.
Далее будеn ввариваться еще один отвод – и труба пойдет вниз вдоль стены.
На штуцер второго крана, по горячей воде, смонтирован обычный фитинг для перехода на полипропилен.
Но это сделано исключительно из соображений эстетичности внешнего вида обвязки – чтобы «ступенька» перехода на уровень ближе к стене на обеих трубах расположилась на одной высоте.
Далее, производятся обычные сварочно-монтажные работы с полипропиленовыми трубами.
Вот каким аккуратным получился общий узел обвязки водонагревателя.
А на этой иллюстрации показано, как трубы подводки вварены в оставленные ранее патрубки водопровода.
Установка водонагревателя завершена.
Можно открывать все краны (кроме сливного), заполнять бойлер водой, подключать к электропитанию.
Если есть необходимость и возможность, на дренажный патрубок предохранительного клапана одевают прозрачную ПВХ-трубку, которую отводят в канализацию, сливной бачок унитаза или какую-либо емкость – стравленный излишек воды не будет попадать на пол.
Теперь рассмотрим возможный вариант обвязки бойлера с монтажом гибкой подводки.
На иллюстрации демонстрируется, что водонагреватель уже подвешен на стене.
Стрелкой показана одна из «водяных розеток» — патрубков спрятанных в стену под отделку труб холодной и горячей воды.
На эти патрубки будут запаковываться обычные шаровые запорные краны.
Применять краны с накидной гайкой в данном случае особой необходимости нет – обвязка будет разборной за счёт применения гибкой подводки.
На патрубке производится подмотка льняной паклей.
Некоторые мастера пользуются ФУМ-лентой, но все же сторонников надежной герметизации с помощью пакли – намного больше.
Подмотка промазывается сверху уплотнительной пастой типа «Unipak».
Затем накручивается сам кран – вначале наживляется вручную…
…а после этого – затягивается ключом, так, чтобы «барашек» расположился в удобном для пользования месте – сверху.
Аналогичная операция полностью повторяется и со вторым краном.
На этоv здесь пока закончено.
Переходим к операциям непосредственно на самом бойлере.
Два его патрубка готовы к дальнейшему монтажу.
На входном патрубке выполняется уплотняющая подмотка – здесь будет устанавливаться предохранительный клапан.
В данном случае мастер решил ограничиться только клапаном, то есть обойтись без установки сливного крана на тройнике.
Вполне нормальное решение – слить воду из бойлера можно и через клапан – для этого предусмотрен специальный рычаг.
Слив будет несколько дольше, но зато и установка проще и дешевле, а к опорожнению бойлера приходится прибегать все же не так уж и часто.
Клапан накручивается, а затем затягивается ключом, так, чтобы рычаг и сливной патрубок оказались в удобном для пользователя положении.
По сути, это был последний соединительный узел, требующий подмотки паклей.
Предохранительный клапан установлен на свое штатное место.
Подсоединяются шлаги гибкой подводки.
В данном случае мастер применил качественные гофрированные шланги из нержавеющей стали, которые по своим характеристикам считаются «вечными».
Гибкая подводка из резинового или пластикового шланга в металлической оплётке, безусловно, по надежности значительно уступает, и привлекает только невысокой ценой. Принцип же монтажа – совершенно идентичен.
Шланги по длине приобретаются с учетом расстояния от бойлера до «водяных розеток».
В накидную гайку шланга вставляется идущая в комплекте с ним прокладка, затем гайка на резьбу патрубка (в данном случае – выходного).
Никакой подмотки не надо, если торец патрубка по все окружности находится в нормальном состоянии – прокладка обеспечит необходимый уровень герметизации соединения.
Накидная гайка вначале накручивается усилием руки – до упора…
…а затем затягивается еще буквально на ¼ ÷ ½ оборота ключом.
Перетягивать соединение не стоит – можно пережать прокладку и добиться тем самым как раз обратного результата.
Второй конец гибкого шланга таким же порядком присоединяется к резьбовому патрубку крана на соответствующей «водяной розетке».
Аналогичным образом проводят монтаж и второго шланга, с той лишь разницей, что он верхним своим концом соединяется с патрубком предохранительного клапана.
Теперь можно открыть воду и проверить все соединения на предмет протекания.
Если обнаружилась «слеза», можно еще слегка подтянуть соединение ключом, без приложения большого усилия – течь должна исчезнуть.
Если никаких подтеканий нет, можно переходить к полноценной эксплуатации водонагревателя.
На иллюстрации – «нижний узел» обвязки бойлера: гибкая подводка подсоединена к кранам «водяных розеток».
А это – те же шланги, но подключенные сверху к предохранительному клапану (по холодной воде) и к патрубку выхода горячей воды.
Установка бойлера закончена.
Видео — Обратный клапан на водонагревателе

Часто задаваемые вопросы (F .A.Q.)

И, наконец, есть смысл ответить на некоторые вопросы, наиболее часто задаваемые по по воду эксплуатации бойлеров с предохранительным клапаном.

  • Часто спрашивают, как бороться с раздражающими каплями воды, выступающими из дренажного патрубка?

А никак с ними бороться не надо – они лишь говорят о том, что клапан функционирует нормально. Проще всего – надеть на патрубок прозрачную трубочку (чтобы можно было визуально контролировать), и вывести ее или в канализационную трубу, или, например, в сливной бачок унитаза.

  • Можно ли клапан разместить так, чтобы он не оставался на виду?

По большому счету , если уж он так сильно раздражает, то можно. Но при этом нужно соблюсти определенные условия:

— Между клапаном и бойлером не допускается никаких дополнительных элементов – запорных вентилей, тройников и т.п .

— Длина участка от клапана до входа в бойлер не должна превышать полутора ÷ двух метров. Дело в том, что вертикальный столб воды в трубе будет оказывать дополнительное давление на пружину предохранительного клапана, и он станет работать некорректно, с сильным подсеканием.

Причины такому явлению могут быть разными.

— Номинал клапана не соответствует характеристикам водонагревателя.

— в клапане просто со временем ослабла пружина.

И в том, и в другом случае следует заменить клапан на новый, с требуемым усилием срабатывания.

Еще одна причина может крыться в нестабильности напора в водопроводной системе. Например, частые скачки давления с большой амплитудой приводят к срабатыванию клапана даже при отсутствии нагрева. В этом случае рекомендовано установить на входе водопровода в дом (квартиру) редуктор давления.

  • Можно ли попытаться подстроить клапан самостоятельно с помощью регулировочных винтов?

Однозначно – нет! Регулировка таких устройств тр ебует «откалиброванного » давления, и проводить подобные процедуры самостоятельно – запрещается. Клапан – не столь дорогое изделие, чтобы нельзя было приобрести новый, нужного номинала.

  • Ни разу не видел, чтобы из клапана выступила хоть капля воды. Это нормально?

А вот это – весьма тревожный знак . Как знать, возможно, клапан просто «успокаивает» своим видом, но совершенно неработоспособный. Например, камера за тарельчатой пружиной заросла или забилась окалиной, забился патрубок и т.п . Если клапан оснащен рычагом, то можно попробовать это проверить вручную (только лучше – при небольших значениях температуры нагрева, порядка 40 градусов, чтобы не получить ожога).

Возможно, что номинал клапана чрезмерно завышен – не соответствует модели водонагревателя. Кроме того, нельзя полностью исключать и, заводской брак.

Лучший выход из подобной ситуации остается таким же – замена предохранительного клапана на новый.

Так будет спокойнее!

Никогда не экономьте на собственной безопасности!

Видео — Хитрости подключения бойлера косвенного нагрева

Несмотря на постоянные предупреждения покупателей электронагревательной техники о том, что устанавливать такие приборы нужно строго по инструкции не игнорируя все комплектующие, до сих пор довольно частым случаем бывает, что предохранительный клапан для бойлера не установлен вообще.

Устройство предохранительного клапана

Предохранительное устройство состоит из двух частей:

Обратный клапан

Подрывной клапан

Они оба размещены под одним корпусом и каждый выполняет свою функцию. Обратный клапан не дает лишней воде (которая появляется в результате нагрева воды) течь обратно в систему. Второй клапан, он же подрывной, срабатывает только в случае превышения порогового значения давления, обычно это 7-8 бар.

Уже исходя из этой информации понятно, что в случае аварийной ситуации или резкого повышения давления, подрывной клапан спустит лишнюю воду и не даст повредить электронагреватель. На нем также установлен рычаг для принудительного спуска воды, это необходимо при ремонте либо демонтаже бойлера.

Несмотря на то что в каждом водонагревателе установлены термостаты, которые регулируют температуру, они могут сломаться, поэтому система, в которой есть рабочее предохраняющее устройство, безопасна и будет служить вам долгие годы.

Также бывают ситуации с отсутствием воды в системе, здесь очень важна исправная работа обратного клапана, который установлен на водонагреватель, ведь вся вода из водонагревателя выйдет, а при неисправном термостате пустой бойлер очень быстро нагревается и тэны внутри него перегорят.

Течь воды с клапана

Течь воды — обычное дело для предохраняющего устройства, это указывает на исправную его работу. Но если вода течет слишком быстро или постоянно, то это может указывать на одну из этих проблем:

Неправильно отрегулирована жесткость пружины;

Слишком высокое давление в системе;

Если к последней проблеме вы не имеете никакого отношения, то жесткость пружины может быть неправильно отрегулирована только в случае бездумного обращения с регуляторами.

Скачки в системе можно устранить с помощью еще одного клапана — редукционного, он устанавливается до предохранительного и обеспечивает подачу стабильного давления на водонагреватель.

Отсутствие капания воды с защитного клапана

Если после установки бойлера он не срабатывал ни разу, даже при максимальном нагреве, стоит задуматься об исправности предохраняющего устройства. Сразу менять его не стоит, возможно лишняя вода утекает через неисправный смеситель, либо повреждения в трубках.

Иногда бойлер не нагревают до высоких температур, не выше 40 градусов. В этом случае предохранительный клапан для водонагревателя не срабатывает из-за недостаточного повышения давления внутри бойлера, это нормально.

Выбор правильной модели

Обычно в комплекте с бойлером идет предохраняющее устройство нужной модели. Но если его там нет, он неисправен либо вы заменяете его через какое-то время эксплуатации водонагревателя, то придется выбирать нужный самостоятельно.

Главный параметр после резьбы (размер выбирается очень легко, обычно это 1/2 дюйма) это рабочее давление. От правильного подбора этого параметра будет зависеть правильная и безопасная работа бойлера. Нужное давление указано в инструкции по эксплуатации, которая идет в комплекте с каждым водонагревателем.

Проблемы, которые могут возникнуть как результат неправильного подбора предохраняющего устройства две:

Постоянная течь с устройства из-за выбора меньшего показателя рабочего давления, чем нужно;

Устройство не будет работать вообще, если выбрано значение больше чем нужно, такой предохранительный клапан не спасет в случае аварийной ситуации;

Правильная установка предохраняющего устройства

1. Для начала отключаем бойлер от электросети и сливаем с него воду.

2. Устанавливаем устройство к подаче холодной воды, на входе в обогреватель. Обычным образом пакуем его и ко второй стороне подсоединяем холодную воду.

На корпусе клапана есть стрелка, которая указывает направление воды, при установке она должна указывать на бойлер.

3. Соединяем патрубок, который идет из подрывного клапана с канализацией. Иногда его покупают прозрачным, чтобы наблюдать за исправностью защитного клапана.

4. После подключения бойлера полностью, стоит проверить его. Для этого наполняем бак, преждевременно открыв кран для выхода воздуха.

5. Затем после набора воды, закрываем кран и включаем бойлер.

6. Наблюдаем за всеми стыками на предмет наличия воды и смотрим на работоспособность предохранительного клапана. Если обнаружилась течь — входящий и выходящий краны закрываются, и нужный участок заново пакуется.

Можно ли защитный клапан заменить обратным?

Ни в коем случае нет, предохраняющее устройство имеет внутри себя обратный клапан, но он там не один, нельзя упускать и подрывной клапан. Если обратный клапан не дает воде утекать в систему и, грубо говоря, экономит ваши деньги, то подрывной не дает бойлеру повысить давление внутри до критического.

Бойлер, у которого вместо предохранительного клапана установлен обратный — бомба замедленного действия. Огромное давление внутри водонагревателя не разрушит бойлер до того момента как вы откроете кран. При открытии крана внутри бойлера понижается давление, но вот вода, нагретая до температуры выше, чем 100 градусов, сразу вся превращается в пар, разрушает стенки бойлера и вырывается наружу.

Это довольно сильный взрыв, который сопровождается не только осколками корпуса, но и горячим паром и водой. Берегите не только себя, но и людей которые вас окружают.

Выводы

Следуйте инструкции по эксплуатации, даже такое небольшое с виду устройство делает вашу жизнь безопаснее. Предохраняющее устройство очень важный элемент и эксплуатировать бойлер без него строго запрещено. Всегда следите за работой установленного защитного устройства, течет с него вода, когда это необходимо или нет. Все эти факторы сэкономят ваше время, деньги и здоровье.

подробное описание зачем обратный клапан нужен Как установить обратный клапан на водонагреватель

От правильной обвязки электрического водонагревателя накопительного типа (бойлера) зависит не только срок работы оборудования, но и безопасность жильцов. Именно так серьезно обстоят дела. А правильная его обвязка — это предохранительный клапан для водонагревателя на подаче холодной воды.

Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Как работает

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Устройство предохранительного клапана для бойлера

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Механизм работы следующий:

  • Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
  • При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
  • При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.

Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство эксплуатации.

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Предохранительные клапана — обслуживаемый и нет

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Можно ли ставить другие клапана

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Как выбрать и установить

Выбирают предохранительный клапан для водонагревателя по давлению, на которое рассчитан агрегат. Эта цифра есть в паспорте. Также на выбор влияет объем бака. Выпускают устройства с пределом срабатывания на 6, 7, 8, 10 Бар. В основном на такое давление и рассчитаны все агрегаты. Так что тут все просто.

Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.

Пример установки

Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.

Схема установки предохранительного клапана для бойлера

На схеме имеется шаровый кран. Он необходим для опорожнения бака перед консервацией на зиму (на дачах) или перед демонтажем для профилактики и ремонта. Но чаще ставят его на тройник, который накручивается непосредственно на входной патрубок водонагревателя. На тройник снизу накручивается предохранительный клапан, а в боковой отвод ставится шаровый кран.

Установка предохранительного клапана после тройника

Собственно, это все нормальные варианты.

Поломки, причины, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.

Обвязка бойлера с предохранительным клапаном и редуктором

Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.

Так выглядит редуктор — для стабилизации давления на бойлере

Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.

Постоянное наличие горячей воды в доме или квартире – для большинства людей это уже давно стало привычной нормой, без которой трудно представить нормальную, комфортную жизнь. Если к жилью протянут водопровод или организовано автономное бесперебойное водоснабжение, например, , то нечего и думать – нужно устанавливать водонагреватель того или иного типа.

Наверное, лидирующую позицию по по пулярности среди приборов нагрева воды для бытовых нужд являются электрические бойлеры. Они чрезвычайно просты в эксплуатации, их установка не потребует никаких дополнительных согласовательных процедур или составлений отдельных проектов. Монтаж такого бойлера вполне посилен и для самостоятельного проведения. Именно поэтому и необходима информация, которая будет изложена в настоящей публикации – каждый из домашних мастеров должен четко понять, насколько важен предохранительный обратный клапан для

Как бы ни предупреждали работники жилищно-коммунального хозяйства, аварийных и спасательных служб, контролирующие органы гостехнадзора, какие бы сюжеты с последствиями аварий ни показывали по телевидению, все равно с пугающей регулярностью находятся «умники», которым все эти технические рекомендации и просто добрые советы – не указ , они сами «знают, как проще и лучше». Увы, но игнорирование совсем маленьким по размерам, недорогим, простым в установке, и вместе с тем — чрезвычайно важным объектом обвязки электрического водонагревателя может обернуться очень большими неприятностями, и, не исключено, что даже трагедией.

Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее , корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное сходство, но есть и огромное отличие, которое и предопределяет главную задачу — обеспечение безопасности эксплуатации электрического нагревателя.

Для сравнения – рассмотрим устройство обычного обратного клапана:

Так устроен обычный обратный клапан. Но для бойлера его — недостаточно!

Это – металлический цилиндр , с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси — штоке (показана на рисунке зеленой стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

Предохранительный же клапан устроен несколько сложнее:

По сути, это два клапана в одном корпусе, размещенные перпендикулярно один другому.

В б более крупном цилиндре (поз. 1), который идет по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще один, несколько меньше по размерам (поз. 7). По сути, в нем размещен такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать пружину и открыть его – для этого нужны куда более серьезные усилия.

В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

Цилиндр с пр едохранительным «срывным» клапаном может быть полностью заглушен , а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно — под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее , «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону водонагревателя. (на схеме – красная стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном случае это 0,7 МПа или 7 атмосфер (желтый круг на рисунке).

Как работает предохранительный клапан в различных ситуациях

Чтобы окончательно убедиться в важности предохранительного клапана, лучше всего рассмотреть случаи, в которых он работает, а также те ситуации, которые могут сложиться, если по каким-то причинам клапан отсутствует или неисправен.

Для наглядности, еще раз – простейшая, но и наиболее понятная схема обвязки бойлера с предохранительным клапаном. Синей и красной стрелками показано направление потоков, соответственно, холодной и горячей воды. Зеленая стрелка показывает на место установки предохранительного клапана.

1. После того как электрический установлен, полностью «обвязан», следует его заполнение. Для этого просто открывается подача холодной воды и кран горячей на одном из смесителей. Давления в водопроводной трубе достаточно, чтобы открыть обратный клапан для беспрепятственного прохождения потока. По мере наполнения объема бака водонагревателя происходит вымещение воздуха. Как только из смесителя пойдет поток воды – все емкость наполнена до верхнего заборного патрубка, подачу можно выключать.

Давление в бойлере в этот момент пр имерно равно давлению в холодной водопроводной магистрали – оно как бы «подпирается» им. Впрочем, оно может быть даже чуть выше – за счет остающегося сжатого небольшого объема воздуха в верхней части бака. Плюс к этому, при включении питания начинается нагрев воды – а это тоже , естественно, ведет к повышению давления.

2. Представим ситуацию, что обратный клапан – не установлен, либо находится в неисправном состоянии. То равновесие, которое было достигнуто при заполнении емкости бойлера, рано или поздно нарушается, так как давление становится выше, нежели напор в трубе. «Горячие» краны на смесителях закрыты, значит, подогретая вода будет искать выход в ином направлении. Это может привести к тому, что горячая вода вдруг начинает течь из «холодного» крана, или же происходит заполнение ею сливного бачка на унитазе. А между тем терморегулятор бойлера не может разобраться в ситуации и не дает сигнала на отключение ТЭНов . Дорогостоящая электрическая энергия тратится абсолютно впустую.

3. Но и это еще – не самое печальное. Не секрет, что давление в водопроводной магистрали, особенно в многоэтажных домах, нередко снижается до критических величин (из крана, как говорится, еле течет ), или даже полностью пропадает. Причин этому – великое множество, например, авария на магистрали, проведение профилактических работ, плановое снижение давления, например, в ночные часы и т.п . Что произойдет при отсутствии или неисправности обратного клапана? Да ничего хорошего – бойлер попросту опорожнится, так как вся вода их него полностью вытечет в трубы подачи.

Хорошо, если в бойлере предусмотрена защита от «сухого» нагрева, и она оперативно сработает! А если нет? Мощные ТЭНы будут вхолостую греть воздух в закрытом объеме , и это кончится или их перегоранием, или растрескиванием эмали – во всяком случае, ничего хорошего ждать в такой ситуации не приходится.

4. Может возникнуть резонный вопрос – а нельзя ли ограничиться только установкой этого самого обратного клапана? Казалось бы, судя по описанию, он способен решить все проблемы.

Не посчитайте преувеличением: подобная установка — это заложенная в своем доме бомба!

Нет, ни в коем случае нельзя. Установка именно комплексного клапана, сочетающего и обратный, и предохранительный, является обязательным условием безопасной эксплуатации водонагревателя.

Если где-нибудь читателю встретится подобная картина – только обратный клапан на входе, то он должен понимать, что это сравнимо с заложенной мощной бомбой, которая неизвестно когда рванет .

Еще один образец «самоубийственного креатива»

Рассматриваем ситуацию в деталях. При включении бойлера начинается нагрев, и с подъемом температуры, по законам термодинамики, в замкнутом объеме начинает расти давление.

Конструкторы бытовой техники закладывают в каждый водонагреватель определенный эксплуатационный ресурс, позволяющий аппарату работать до определенных значений давления в емкости – обычно это величина указывается в технической документации. Обычно все бойлеры – это весьма сбалансированные термодинамические системы, у которых очень точно просчитаны оптимальные соотношения допустимых температур и уровней давления. Тем не менее , бывает всякое. И как только уровень давления, по каким-либо причинам начинает приближаться к допустимой верхней отметке, на предохранительном клапане сжимается пружина, и в дренажный патрубок сбрасывается получившийся излишек жидкости. В итоге система вновь входит в состояние динамического равновесия.

Выступающая из дренажного патрубка вода — нормальное явление

А вот теперь попробуем представить, что может произойти в ситуации, когда аварийного клапана нет, и все ограничивается лишь обратным

Нагрев воды должен ограничиваться термостатическим регулятором, но довольно часто эти электромеханические устройства — далеки от совершенства, и могут попросту подвести. В этом случае нагрев продолжается бесконтрольно.

Давление внутри бака бойлера растет , но выхода ему нет – смесители закрыты, а обратный клапан надежно перекрыл подающую магистраль. Казалось бы, температура дойдет только до 100 градусов, до точки кипения воды? Ничего подобного! С ростом давления в замкнутом объеме резко повышается и температура вскипания жидкости. Для примера, данные показаны в таблице:

Давление в замкнутом объеме, атм (МПа) Температура вскипания воды, °Ċ
1.0 (0.1) 99.09
1.033 (0.1) 100.0
1.5 (0.15) 110.79
2.0 (0.2) 119.62
2.5 (0.25) 126.79
3.0 (3.0) 132.88
4.0 (0.4) 142.92
5.0 (0.5) 151.11
6.0 (0.6) 158.08
7.0 (0.7) 164.17
8.0 (0.8) 169.61
9.0 (0.9) 174.53
10.0 (1.0) 179.04
20.0 (2.0) 211.38
25.0 (2.5) 222.90
50.0 (5.0) 262.70
100.0 (10.0) 309.53

Когда выше упоминалось слово «бомба» — это вовсе не из разряда преувеличений! В подобных обстоятельствах водонагреватель превращается действительно во взрывное устройство страшной разрушительной силы.

Уже при 4 — 5 атмосферах давления точка кипения достигает практически 150 ° С , и продолжает повышаться. Рост давления на стенки может привести к их деформации, скалыванию эмали или керамического покрытия – но это будет самым малым из возможных зол. Страшно другое обстоятельство– резкое падение давления в этой замкнутой системе, а это может произойти при появлении трещины на сварном шве, при прорыве резинового уплотнения или даже просто при открытии крана горячей воды на

Резкое снижение давления приводит к соответствующему резкому снижению температуры кипения воды. В итоге весь объем жидкости (представьте, одновременно все 50, 80 или 100 литров!) мгновенно вскипает, что, конечно, сопровождается выделением колоссального количества пара. Этого не выдержит никакой, даже самый прочный корпус – следует сильнейший взрыв, который способен снести все на своем пути, в том числе даже и кирпичные межкомнатные стены. Наглядных примеров тому в интернете – немало.

Трудно поверить, но это — последствия взрыва обычного электрического бойлера

Итак, поведем краткие итоги по вопросу необходимости предохранительного клапана.

— Он не допускает обратной утечки воды из бака в трубопровод подачи, в случае снижения напора.

Наличие клапана на входе создает дополнительную защиту бойлеру от возможных сильных скачков давления в водопроводе, от гидравлических ударов.

— Предохранительный клапан устранит возможную недоработку других уровней безопасности – будет поддерживать температурно-барический режим в бойлере в рамках допустимых значений.

— Предохранительный клапан, оснащенный рычагом, позволяет, кроме того, проводить слив воды из бойлера в случае необходимости.

Видео: Нужно ли устанавливать предохранительный клапан на бойлер?

Рекомендации по выбору и монтажу предохранительного клапана

Выбор необходимого клапана – несложен. Чаще всего бойлеры (особенно – от ведущих производителей) поступают в продажу в комплекте с клапаном требуемого номинала. На это же значение нужно будет ориентироваться, если по каким-то причинам придется поменять клапан в дальнейшем.

Значение предельного давления в баке бойлера, кроме того, должно быть указано в технической документации изделия. Если водонагреватель не укомплектован клапаном, то придется приобретать его самостоятельно, опираясь на указанное в паспорте значение. Здесь важно правильно выбрать номинал – если установить слишком «слабый» клапан – из него почти непрерывно будет подтекать вода. Клапан со слишком сильной пружиной не создаст абсолютно безопасных условий эксплуатации.

«Запаковываться» клапан может непосредственно на патрубок бойлера для холодной воды (всегда имеет соответствующую синюю цветовую маркировку. Для надежной герметизации при монтаже лучше всего использовать льняную паклю с современными уплотнительными пастами. При закручивании обычно достаточно 3 – 4 полных оборота. Если снизу будет гибкая подводка, то там достаточно резиновой уплотнительной прокладки.

Иногда между клапаном и самим бойлером вставляют сливной вентиль – это существенно облегчает проведение периодических профилактических работ. Такая установка вполне допустима, но только при одном условии – вентиль должен стоять на отводе тройника, но ни в коем случае не прерывать прямой канал от водонагревателя до клапана. Любая запорная арматура на этом прямом участке категорически запрещена!

Пошаговая инструкция по обвязке электрического водонагревателя

Есть смысл рассмотреть пошагово, как можно самостоятельно подключить электрический бойлер к системе водопровода. Ниже в таблице в качестве примеров будут показаны два варианта. Несмотря на некоторые различия, в обоих случаях все равно наглядно будет продемонстрировано, что предохранительный клапан является обязательным элементом обвязки подобного водонагревателя.

Иллюстрация Краткое описание выполняемой операции
Для начала – несколько слов об установке самого водонагревателя на стену.
Безусловно, место продумывается еще заранее, до приобретения прибора, так, чтобы бойлер поместился на отведенное ему место и не мешал при этом нормальной эксплуатации помещения.
К месту установки обычно заранее проводят силовой кабель питания, подключенный к отдельному автомату.
Сразу предусматриваются и точки врезки в водопроводную систему.
Для точного подвеса бойлера на стену промеряется его высота.
Зная высоту водонагревателя, несложно определиться с нижней точкой положения прибора, которое он займет после установки.
На тыльной стороне корпуса водонагревателя имеются приспособления для крепления на стене.
В данном случае – это обычная монтажная планка (кронштейн), которая будет цепляться за крючки.
Могут быть и иные варианты – в руководстве по эксплуатации прибора обычно все это расписано, а нередко еще и прикладываются шаблоны 1:1 для упрощения процесса разметки.
В рассматриваемом случае необходимо определить место расположения линии на стене, по которой будут монтироваться крючки.
Для этого – промеряем расстояние от нижнего конца водонагревателя до монтажной планки.
Это же расстояние откладывается на стене вертикально от ранее намеченной точки планируемого нижнего края бойлера.
С контролем по строительному уровню проводится горизонтальная линия, по которой расположатся крючки-зацепы.
Следующий шаг – измеряется необходимое расстояние между крючками.
В данном случае оптимальным станет 200 мм – зацепы будут размещены ближе к краям монтажной планки, но останется возможность небольшого люфта влево-вправо для выравнивания водонагревателя.
Это расстояние переносится на намеченную горизонтальную линию – намечаются центры отверстий под крючки.
В показанном примере они пришлись достаточно неудачно – ровно на швы между керамическими плитками. Если имеется такая возможность, то лучше отверстия намечать подальше от края кафеля – намного меньше вероятность появления трещины при сверлении отверстий.
Для подвеса бойлера выбраны мощные крючки: наружный диаметр полимерной дюбель-пробки – 14 мм, длина дюбеля – 80 мм, диаметр металлического крючка – 8 мм.
Нередко в комплект электрического водонагревателя уже входят рекомендуемые к установке крепежные элементы.
В намеченных точках перфоратором высверливаются соответствующие отверстия, в которые забиваются дюбель-пробки.
Затем вворачиваются сами крючки.
Крючки ввинчиваются на такую глубину, чтобы обеспечивалась надежная, устойчивая посадка водонагревателя, без люфта, но и без заклинивания.
Все, бойлер подвешен на стену.
Снизу хорошо видны два патрубка, через которые прибор будет подключен к домашней системе водопровода. Патрубки отмечены цветовой маркировкой: синий – подача холодной воды, красный – выход горячей.
В водопровод уже была сделана соответствующая врезка – вот два полипропиленовых патрубка, к которым необходимо подвести обвязку водонагревателя.
Слева расположен патрубок горячего водоснабжения, справа – холодного водопровода.
В рассматриваемом примере мастер решил оснастить вход в бойлер необязательным элементом – дополнительным краном, который будет использоваться при необходимости опорожнения бойлера.
Для этого на входной патрубок водонагревателя будет установлен тройник.
Проводится рекомендуемая предварительная «примерка» — сколько оборотов нужно, чтобы отвод ройника занял необходимое положение.
Вообще, подобные примерки желательно проводить перед сборкой любого неподвижного узла – меньше шансов совершить ошибку.
После этого тройник запаковывается на подмотку из пакли, промазанную герметизирующей пастой «Unipak».
Тройник запакован, ему придано задуманное положение.
На боковой патрубок тройника будет монтироваться компактный кран.
Производится подмотка паклей, нанесение уплотнительной пасты.
Вкручивается кран, затягивается ключом, не менее чем на три витка, ему придается запланированное положение для удобства доступа к рукоятке.
А вот теперь пришел черед установки обязательного элемента – предохранительного клапана.
Обязательно обратите внимание на стрелку, показывающую направление потока воды.
Предохранительный клапан будет устанавливаться на нижний патрубок уже смонтированного тройника.
Основное правило соблюдено полностью – между клапаном и водонагревателем нет никаких запорных устройств.
Кран, установленный на боковом патрубке тройника, никакого влияния на безопасность эксплуатации прибора не оказывает.
Клапан запакован на тройник – на иллюстрации весь этот узел в сборе.
Обвязку бойлера желательно делать разборной – это даст возможность отключения прибора для его снятия, например, для проведения профилактики или для замены нагревательного элемента или анодного стрежня.
Поэтому мастером было принято решение установить на обоих входах запорные шаровые краны с накидной гайкой-«американкой».
Образец такого крана показан на иллюстрации.
Сам кран будет жестко запаковываться на нижний патрубок предохранительного клапана.
А на штуцер с самой накидной гайкой будет монтироваться фитинг для перехода на полипропиленовую трубу.
То есть отсоединить бойлер от труб полдачи будет совсем несложно.
Второй такой же кран ставится и по горячей воде, но уже непосредственно на выходной патрубок водонагревателя.
И также предполагается, что к съемному штуцеру с «американкой» будет паковаться фитинг для перехода на полипропиленовую трубу.
Вот смонтированный к штуцеру крана фитинг примеряется на место установки.
В данном случае применен фитинг-отвод на 90 градусов, чтобы сразу уйти трубой ближе к стене.
Далее будеn ввариваться еще один отвод – и труба пойдет вниз вдоль стены.
На штуцер второго крана, по горячей воде, смонтирован обычный фитинг для перехода на полипропилен.
Но это сделано исключительно из соображений эстетичности внешнего вида обвязки – чтобы «ступенька» перехода на уровень ближе к стене на обеих трубах расположилась на одной высоте.
Далее, производятся обычные сварочно-монтажные работы с полипропиленовыми трубами.
Вот каким аккуратным получился общий узел обвязки водонагревателя.
А на этой иллюстрации показано, как трубы подводки вварены в оставленные ранее патрубки водопровода.
Установка водонагревателя завершена.
Можно открывать все краны (кроме сливного), заполнять бойлер водой, подключать к электропитанию.
Если есть необходимость и возможность, на дренажный патрубок предохранительного клапана одевают прозрачную ПВХ-трубку, которую отводят в канализацию, сливной бачок унитаза или какую-либо емкость – стравленный излишек воды не будет попадать на пол.
Теперь рассмотрим возможный вариант обвязки бойлера с монтажом гибкой подводки.
На иллюстрации демонстрируется, что водонагреватель уже подвешен на стене.
Стрелкой показана одна из «водяных розеток» — патрубков спрятанных в стену под отделку труб холодной и горячей воды.
На эти патрубки будут запаковываться обычные шаровые запорные краны.
Применять краны с накидной гайкой в данном случае особой необходимости нет – обвязка будет разборной за счёт применения гибкой подводки.
На патрубке производится подмотка льняной паклей.
Некоторые мастера пользуются ФУМ-лентой, но все же сторонников надежной герметизации с помощью пакли – намного больше.
Подмотка промазывается сверху уплотнительной пастой типа «Unipak».
Затем накручивается сам кран – вначале наживляется вручную…
…а после этого – затягивается ключом, так, чтобы «барашек» расположился в удобном для пользования месте – сверху.
Аналогичная операция полностью повторяется и со вторым краном.
На этоv здесь пока закончено.
Переходим к операциям непосредственно на самом бойлере.
Два его патрубка готовы к дальнейшему монтажу.
На входном патрубке выполняется уплотняющая подмотка – здесь будет устанавливаться предохранительный клапан.
В данном случае мастер решил ограничиться только клапаном, то есть обойтись без установки сливного крана на тройнике.
Вполне нормальное решение – слить воду из бойлера можно и через клапан – для этого предусмотрен специальный рычаг.
Слив будет несколько дольше, но зато и установка проще и дешевле, а к опорожнению бойлера приходится прибегать все же не так уж и часто.
Клапан накручивается, а затем затягивается ключом, так, чтобы рычаг и сливной патрубок оказались в удобном для пользователя положении.
По сути, это был последний соединительный узел, требующий подмотки паклей.
Предохранительный клапан установлен на свое штатное место.
Подсоединяются шлаги гибкой подводки.
В данном случае мастер применил качественные гофрированные шланги из нержавеющей стали, которые по своим характеристикам считаются «вечными».
Гибкая подводка из резинового или пластикового шланга в металлической оплётке, безусловно, по надежности значительно уступает, и привлекает только невысокой ценой. Принцип же монтажа – совершенно идентичен.
Шланги по длине приобретаются с учетом расстояния от бойлера до «водяных розеток».
В накидную гайку шланга вставляется идущая в комплекте с ним прокладка, затем гайка на резьбу патрубка (в данном случае – выходного).
Никакой подмотки не надо, если торец патрубка по все окружности находится в нормальном состоянии – прокладка обеспечит необходимый уровень герметизации соединения.
Накидная гайка вначале накручивается усилием руки – до упора…
…а затем затягивается еще буквально на ¼ ÷ ½ оборота ключом.
Перетягивать соединение не стоит – можно пережать прокладку и добиться тем самым как раз обратного результата.
Второй конец гибкого шланга таким же порядком присоединяется к резьбовому патрубку крана на соответствующей «водяной розетке».
Аналогичным образом проводят монтаж и второго шланга, с той лишь разницей, что он верхним своим концом соединяется с патрубком предохранительного клапана.
Теперь можно открыть воду и проверить все соединения на предмет протекания.
Если обнаружилась «слеза», можно еще слегка подтянуть соединение ключом, без приложения большого усилия – течь должна исчезнуть.
Если никаких подтеканий нет, можно переходить к полноценной эксплуатации водонагревателя.
На иллюстрации – «нижний узел» обвязки бойлера: гибкая подводка подсоединена к кранам «водяных розеток».
А это – те же шланги, но подключенные сверху к предохранительному клапану (по холодной воде) и к патрубку выхода горячей воды.
Установка бойлера закончена.
Видео — Обратный клапан на водонагревателе

Часто задаваемые вопросы (F .A.Q.)

И, наконец, есть смысл ответить на некоторые вопросы, наиболее часто задаваемые по по воду эксплуатации бойлеров с предохранительным клапаном.

  • Часто спрашивают, как бороться с раздражающими каплями воды, выступающими из дренажного патрубка?

А никак с ними бороться не надо – они лишь говорят о том, что клапан функционирует нормально. Проще всего – надеть на патрубок прозрачную трубочку (чтобы можно было визуально контролировать), и вывести ее или в канализационную трубу, или, например, в сливной бачок унитаза.

  • Можно ли клапан разместить так, чтобы он не оставался на виду?

По большому счету , если уж он так сильно раздражает, то можно. Но при этом нужно соблюсти определенные условия:

— Между клапаном и бойлером не допускается никаких дополнительных элементов – запорных вентилей, тройников и т.п .

— Длина участка от клапана до входа в бойлер не должна превышать полутора ÷ двух метров. Дело в том, что вертикальный столб воды в трубе будет оказывать дополнительное давление на пружину предохранительного клапана, и он станет работать некорректно, с сильным подсеканием.

  • Подтекание из клапана – слишком частое и обильное, даже при небольших температурах нагрева воды. Что можно сделать?

Причины такому явлению могут быть разными.

— Номинал клапана не соответствует характеристикам водонагревателя.

— в клапане просто со временем ослабла пружина.

И в том, и в другом случае следует заменить клапан на новый, с требуемым усилием срабатывания.

Еще одна причина может крыться в нестабильности напора в водопроводной системе. Например, частые скачки давления с большой амплитудой приводят к срабатыванию клапана даже при отсутствии нагрева. В этом случае рекомендовано установить на входе водопровода в дом (квартиру) редуктор давления.

  • Можно ли попытаться подстроить клапан самостоятельно с помощью регулировочных винтов?

Однозначно – нет! Регулировка таких устройств тр ебует «откалиброванного » давления, и проводить подобные процедуры самостоятельно – запрещается. Клапан – не столь дорогое изделие, чтобы нельзя было приобрести новый, нужного номинала.

  • Ни разу не видел, чтобы из клапана выступила хоть капля воды. Это нормально?

А вот это – весьма тревожный знак . Как знать, возможно, клапан просто «успокаивает» своим видом, но совершенно неработоспособный. Например, камера за тарельчатой пружиной заросла или забилась окалиной, забился патрубок и т.п . Если клапан оснащен рычагом, то можно попробовать это проверить вручную (только лучше – при небольших значениях температуры нагрева, порядка 40 градусов, чтобы не получить ожога).

Возможно, что номинал клапана чрезмерно завышен – не соответствует модели водонагревателя. Кроме того, нельзя полностью исключать и, заводской брак.

Лучший выход из подобной ситуации остается таким же – замена предохранительного клапана на новый.

Так будет спокойнее!

Никогда не экономьте на собственной безопасности!

Видео — Хитрости подключения бойлера косвенного нагрева

Добрый день. Устанавливаю электрический бойлер Klima Hitzу и немного запутался в том, как сделать внешнюю обвязку. Подскажите, пожалуйста, где устанавливается обратный клапан – на впуске холодной воды или на выходе горячей? Если можно, приложите правильную схему с указанием всех элементов обвязки.

Александр.

Ответ

Здравствуйте, Александр.

Если речь идёт про обратный клапан как отдельный узел, то его можно поставить в любое место на магистрали ввода. При нагревании вода в бойлере будет расширяться, а её давление начнёт расти. Разумеется, жидкость будет стремиться в области с меньшим давлением. По магистрали подачи горячей воды пройти она не сможет, пока будут закрыты расходные вентили и смесители. А вот обратно в подающий водопровод – запросто. При этом может возникнуть такая ситуация, что у Ваших соседей из крана с холодной водой потечет тёплая. Для того чтобы исключить подобную возможность и устанавливают обратный клапан – устройство, которое пропускает воду только в одну сторону.

Другое дело, если обратный клапан входит в состав предохранительного клапана – такие совмещенные устройства чаще всего входят в заводской монтажный комплект водонагревателя. В этом случае запорно-предохранительный механизм должен присоединяться непосредственно к входному патрубку бойлера. Наличие между ним и водонагревателем крана не допускается, поскольку при закрытом вентиле сброс давления в критических ситуациях будет невозможным.

Кроме, собственно, обратного и предохранительного клапана, рекомендуем включить в состав обвязки отсекающие и сливные краны на обе ветки – это позволит снять бойлер без необходимости перекрывать воду на вводе в дом. Схему подключений размещаем ниже.

Основной функцией обратного предохранительного клапана в системе водонагревателя является компенсация увеличения объема воды в баке при нагреве и предотвращение ее возврата в водопровод, дополнительной – предохранение от перепадов давления в подающей магистрали или работы ТЭНов при отсутствии водоснабжения. На схеме трубной развязки он находится между запорным краном и входящим патрубком бойлера, на этом участке запрещается размещение тройников или другой вентильной арматуры. Его наличие обязательно, это устройство служит прямой защитой от аварийных ситуаций. Выбор конкретной разновидности клапана для водонагревателя зависит от объема накопительного бака, у призванных производителей он входит в стандартный комплект, но при необходимости достаточно просто купить замену и установить ее своими силами.

Конструкция включает в себя две детали, внешне они напоминают перпендикулярно соединенные цилиндры с разным диаметром. Больший выполняет роль обратного клапана и состоит из трех простых элементов: тарелки, седла и пружины. При подаче холодной воды внутрь водонагревателя он открывается, после заполнения и превышения давления свыше водопроводного – автоматически закрывается. При потреблении ГВ идет обратный процесс и бак опять набирается. Использовать только этот вид защиты нельзя, как и монтировать запорные краны для отключения обратного клапана (приводит к перегреву ТЭНов в пустом водонагревателе). Цилиндр с меньшим диаметром имеет более тугую пружину, в момент, когда внутренне давление превышает нормативное? открывается слив и сбрасываются излишки воды, для избежание выброса горячей воды в открытое пространство подсоединяется соответствующий шланг.

Таким образом, использование клапанов подразумевает функции защиты:

  • От падения давления в подающей магистрали, гидравлических ударов и попадания воздуха внутрь водонагревателя.
  • От перегрева бойлера и закипания внутри бака.
  • От попадания горячей воды в подающий водопровод.

Чем выше объем водонагревателя, тем большее количество излишков жидкости сбрасывается. К примеру, для бойлера в 100 литров эта величина достигает до 3-4 л в день. В процессе эксплуатации стоит обратить внимание на возможные признаки поломки, в частности: плохое пропускание или полное его отсутствие, протекание в холодном режиме.

Разновидности

Основным критерием при подборе клапана для водонагревателя является рабочее давление воды (как в водопроводе, так и внутри бака). В зависимости от объема бойлера используются следующие мощности: до 50 л, от 50 до 200 и выше 200. Соответственно, от этих показателей выбирается класс защиты, специалисты рекомендуют приобрести максимально надежные устройства для водонагревателей с большим объемом, вне зависимости от их стоимости. По принципу действия все обратные клапаны разделяются на прямые и откидные. Первая разновидность представляет собой дисковую заслонку с вертикальным перемещением (работают только под давление рабочей среды), у второй – с размещение под седлом.

По степени сложности все обратные и предохранительные комплектующие для водонагревателя различаются на:

1. Неразборные – простейший бюджетный вариант, перекрытие воды осуществляется за счет противодействия пружины или диска. Это классический обратный клапан и ничего больше, такая защита допускается только для водонагревателей с минимальным объемом, ее основной функцией является сохранение ТЭНов от перегрева при пустом баке. При монтаже таких устройств обязательно отслеживается рабочее состояние, при малейшем подозрении на брак или поломку они меняются. Для сбора избытков давления эта разновидность не подходит, для этих целей нужно купить отдельно предохранительный клапан.

2. Усложненный комплекс для водонагревателя, объединяющий обе функции. Он включает шаровой кран, предохранительный и запорный (обратный) клапаны, выходное отверстие для слива. Процесс контроля за сбросами излишков нагретой жидкости визуальный, а не автоматизированный, эффективность защиты высокая. Недостатком этой группы является стекание воды на пол, для исключения подобной проблемы требуется доукомплектация гибким шлангом, соединяющим выходной клапан непосредственно к канализации.

3. Группа гидравлической безопасности, основным отличием является включение в схему обвязки водонагревателя редуктора давления. Также в комплект входят: предохранительный и обратный защитный клапан, сифон. Этот вариант выбирается для промышленных систем, группа размещается на трубе с холодной водой. Наличие сифона позволяет без проблем сливать избытки прямо в канализацию.

Руководство по замене

Необходимость в данной процедуре возникает при физическом износе, ослаблении пружины, забивке отложениями солей или браке детали. Еще одна причина постоянного протекания обратного клапана связана с избыточным давлением в подающей трубе, в этом случае рекомендуется провести установку редуктора. Оставлять поломку на длительный срок чревато теми же последствиями, как и при отсутствии предохранителя. Процесс замены проводится по следующей схеме:

1. Отключение электропитания водонагревателя.

2. Перекрытие подачи в устройство: на входе перед бойлером или общие по квартире.

3. Полное освобождение накопительного бака.

4. Демонтаж (открутка) старого предохранительного клапана.

5. Установка нового, герметизация с использованием уплотнителей, льняной пакли или фум-ленты. Резьба проворачивается ключом 3-4 раза.

6. Подача воды, проверка герметичности соединений.

Правильное направление воды легко определить: на большинстве устройств нарисована красная стрелка, также данная информация дублируется в прилагаемой инструкции. Перед началом монтажа рекомендуется проверить работу агрегата, в процессе закрутки соединения сбрасывающего и обратного клапанов нельзя давить на резьбу или оказывать чрезмерные усилия. Провести проверку надежности нового предохранителя легко – набирается полный бак водонагревателя и устанавливается максимальная температура (при 30-40 °C прибор может не сработать, особенно при малых объемах бойлера), через некоторое время начинает капать сброс.

Но для сложных гидравлических групп действуют другие схемы монтажа и контроля, в данном случае важно придерживаться инструкции изготовителя. По понятным причинам установка только обратного клапана в системе водонагревателя недопустима (равно как и монтаж отопительной арматуры), наличие вывода для сброса излишков внутреннего давления обязательно.

2016-12-04 Евгений Фоменко

Ответ на самый популярный вопрос: «Для чего нужен предохранительный клапан для водонагревателя» мы рассмотрим в этой статье? Предохранительный или обратный клапан в водонагревателе нужен для двух функций, которые определяются его названием. Первая — предохранение агрегата от избыточного давления воды .

Почему образуется избыточное давление?

Всем известно со школьной скамьи, что при нагревании происходит расширение и увеличение объема жидкости. Бак бойлера представляет собой замкнутый объем, избыток напора будет искать слабые места в нем — соединительные прокладки, соединительные элементы пластиковых труб, швы на корпусе емкости.

Вторая его функция — пропуская воду в одном направлении в бойлер, он препятствует попаданию горячего потока в водопроводную магистраль, не выпускает ее обратно. Например, даже при условии нормального напора в водопроводе, при нагревании жидкости в замкнутом объеме увеличивается ее давление.

По этой причине настает момент, при котором давление воды в баке будет выше напора подачи и сброс произойдет либо в водопровод, либо в бачок унитаза. В то же самое время холодная вода подается в водонагреватель, ТЭН продолжает работать, недешевая электроэнергия тратится вхолостую.

Более неприятной и затратной может стать ситуация при резком падении напора в магистрали, например, при проведении аварийных либо профилактических работ. Если вся вода с бойлера сольется, перегорит ТЭН. Некоторые пользователи, предпочитающие все делать своими руками, делают установку на бойлеры обычного обратного клапана, не понимая всю серьезность возможных последствий.

Он не защищает ваш прибор от повышения давления, только удерживает воду в баке. Водонагреватель — это не чайник, а сложная теплотехническое устройство, может поломаться и автоматика, и терморегулятор. Если повезло, и вы приобрели бойлер, в котором бак выполнен из качественного материала, закипания не случится. В противном случае, если вы откроете кран, давление бака резко упадет, моментально образуется поток пара, который может привести к взрыву.

Так для чего же нужен предохранительный клапан для водонагревателя, только кратко:

  • сброса излишков воды при нагревании;
  • препятствия обратному току воды;
  • нормализации перепадов давления, предохранения от гидроударов.

Как функцию выполняет клапан

Для того, чтобы понять принцип работы, рассмотрим его устройство. Предохранительное устройство представляет из себя два перпендикулярно расположенных латунных цилиндра, образующих общую полость. Во внутренней части большего из цилиндров расположен тарельчатый элемент, который прижимается пружинкой и позволяет двигаться жидкости только в одном направлении, не допуская ее оттока. Вход нагревателя и труба холодной магистрали подсоединяются к двум концам большего цилиндра, которые оканчиваются резьбовым соединением.

Внутри меньшего цилиндра также находится тарельчатый элемент, который имеет обратное срабатывание. На его выходе расположена рукоятка принудительного сброса, внизу имеется патрубок для отвода лишней воды, который при помощи пластиковой трубки подсоединяется к канализации. Нельзя пользоваться для слива ведрами, баночками.

Как это работает? Напор в водопроводе отжимает пружину тарелочки, жидкость поступает в бак. Когда емкость наполнилась, давление в баке превысило водопроводное, клапан закрывается, поступление воды прекращается. В процессе расхода воды меняется давление, клапан открывается, вода опять начинает наполнять бойлер. Когда жидкость в емкости нагревается и начинает расширяться, срабатывает защитное тарельчатое устройство меньшего цилиндра, через боковое дренажное отверстие происходит слив излишка, напор в баке выравнивается.

Зачем нужна рукоятка принудительного сброса?

Когда необходимо провести ремонтные работы, например, поменять анод или в случае длительного отключения нагревателя, можно сделать принудительный слив жидкости. Как пользоваться в этом случае обратным клапаном? Сделать это очень просто -поднять или опустить (в зависимости от модели) рукоятку принудительного сброса, предварительно отключив нагреватель от электрической сети, жидкость потечет в канализацию.

Посмотрите еще и это видео, в котором вы почерпнете дополнительную информацию по клапану:

Как заменить (установить) клапан на свое место

Как правило, качественные бойлеры комплектуются предохранительным устройством с учетом номинального рабочего давления, указанного в руководстве к прибору. Если же предохранительный элемент не входит в комплект или требуется его замена, можно его приобрести, стоит он недорого, эквивалент 4-6 долларов.

Самый основной критерий при выборе — соответствие максимально возможному давлению вашего нагревателя, указанного в паспорте на прибор. В продаже есть много различных моделей с моментом срабатывания 6-10 Бар с шагом 0,5 Бар. Для большей безопасности лучше приобретать элемент на 0,5 Бара ниже максимально допустимого.

Самым качественным предохранительным устройством, представленном на рынке считается такой, на котором указано номинальное значение, стрелочками прорисовано движение потока жидкости, штуцер для отвода состоит из трех секций для любого размера пластиковых трубок, рукоятка сброса закручена винтиком, во избежание случайного нажатия.


Есть модели без указания давления, в таком случае следует у продавца поинтересоваться, на какое значение он рассчитан. Будьте осторожны, можно приобрести изделия — подделки, выполненные из силумина, определить их можно на вес. Модели с рукояткой сброса требуют периодической прочистки, хотя бы раз в год. Для этого надо несколько раз открыть и закрыть его для промывания.

Перед следует слить воду из агрегата, перекрыть доступ к ней и отключить от электричества.

Подсоединение производят сразу под водонагревателем, на подводку холодной воды с учетом указательной стрелки на элементе, она показывает направление движения потока. Резьба на нем, как правило, полудюймовая, закручивается ключом на несколько оборотов с применением уплотнительных материалов.

Если напор в системе завышенный, следует перед клапаном установить редуктор. Нельзя производить установку элемента с меньшими параметрами либо с несоответствующей резьбой.

Запрещено перед ним ставить запорную арматуру, допускается только монтаж «американки» для возможности отсоединения трубы.

Все клапаны имеют заводскую регулировку, соответствующую номинальному давлению и которую запрещается менять, хотя некоторые элементы есть с винтом регулировки.

Обратные клапаны для котлов — Boiler Blog | Nationwide Boiler Inc.

Возможно, вы этого не знаете, но все арендные котельные системы Nationwide Boiler стандартно поставляются с обратным клапаном . Эти клапаны жизненно важны для защиты котла и другого оборудования завода и требуются ASME. Давайте рассмотрим основы.

Что такое обратный клапан?
Основная функция обратного клапана (NRV), также известного как стопорный или обратный клапан, заключается в том, чтобы пропускать поток пара в одном направлении и автоматически предотвращать обратный поток.Другими словами, они предотвращают попадание пара обратно в главный коллектор котла или обратно в котел, который вышел из строя или отключился.

NRV также может использоваться для изоляции котла во время продувки и останова, а также для помощи в возврате котла в работу после любого планового или внепланового обслуживания.

Зачем они нужны?
Обратный клапан — это еще одно предохранительное устройство. Хотя NRV не следует полагаться на первичное отключение, он ограничивает поток пара обратно из коллектора в котел, что может иметь катастрофические последствия.

В соответствии со стандартами ASME, один NRV требуется для одного котла с высоким давлением (выше 15 фунтов на кв. Дюйм). Для систем высокого давления с несколькими паровыми котлами с люками, подключенными к общему паропроводу, паропровод от каждого котла должен быть оборудован двумя запорными клапанами. Первый клапан должен быть автоматическим, а второй — с винтом и хомутом снаружи (OS&Y).

Как они предотвращают обратный поток?
Обратные клапаны чувствительны к потоку, и их открытие и закрытие зависит от потока пара.Внутренний диск открывается и пропускает пар через клапан. Диск начнет закрываться, когда прямой поток пара уменьшается или реверсируется, в зависимости от конструкции.

Как видите, обратные клапаны имеют решающее значение для любой паровой котельной системы, временной или постоянной. Обязательно проконсультируйтесь с вашим временным поставщиком оборудования, чтобы убедиться, что они включают NRV в свой арендный пакет котлов. Возможно, вы этого не знаете, но все арендные котельные системы Nationwide Boiler стандартно поставляются с обратным клапаном .Эти клапаны жизненно важны для защиты котла и другого оборудования завода и требуются ASME. Давайте рассмотрим основы.

Что такое обратный клапан?

Основная функция обратного клапана (NRV), также известного как стопорный или обратный клапан, заключается в том, чтобы пропускать поток пара в одном направлении и автоматически предотвращать обратный поток. Другими словами, они предотвращают попадание пара обратно в главный коллектор котла или обратно в котел, который вышел из строя или отключился.

NRV также может использоваться для изоляции котла во время продувки и останова, а также для помощи в возврате котла в работу после любого планового или внепланового обслуживания.

Зачем они нужны?

Обратный клапан — это еще одно предохранительное устройство. Хотя NRV не следует полагаться на первичное отключение, он ограничивает поток пара обратно из коллектора в котел, что может иметь катастрофические последствия.

В соответствии со стандартами ASME, один NRV требуется для одного котла с высоким давлением (выше 15 фунтов на кв. Дюйм).Для систем высокого давления с несколькими паровыми котлами с люками, подключенными к общему паропроводу, паропровод от каждого котла должен быть оборудован двумя запорными клапанами. Первый клапан должен быть автоматическим, а второй — с винтом и хомутом снаружи (OS&Y).

Как они предотвращают обратный поток?

Обратные клапаны чувствительны к потоку, и их открытие и закрытие зависит от потока пара. Внутренний диск открывается и пропускает пар через клапан.Диск начнет закрываться, когда прямой поток пара уменьшается или реверсируется, в зависимости от конструкции.

Как видите, обратные клапаны имеют решающее значение для любой паровой котельной системы, временной или постоянной. Обязательно проконсультируйтесь с поставщиком временного оборудования, чтобы убедиться, что они включают NRV в свой пакет аренды котла.

Узнайте о Steam | Обратные клапаны

Хотя обратные клапаны могут эффективно перекрывать обратный поток, их никогда не следует использовать вместо запорного клапана для удержания острого пара в секции трубы.

Как и в случае с запорными клапанами, существует несколько различных конструкций обратных клапанов, каждая из которых подходит для конкретных применений. В этом модуле обсуждаются различные типы обратных клапанов и их применение, а также правильный метод определения размеров.

Клапаны обратные подъемные

Подъемные обратные клапаны аналогичны по конфигурации шаровым клапанам, за исключением того, что диск или заглушка срабатывают автоматически. Впускной и выпускной порты разделены конической заглушкой, которая опирается на обычно металлическое седло; в некоторых клапанах плунжер можно удерживать на своем седле с помощью пружины.Когда поток в клапан идет в прямом направлении, давление жидкости поднимает конус с его седла, открывая клапан. При обратном потоке конус возвращается на свое место и удерживается на месте давлением обратного потока.

Если используется металлическое седло, подъемный обратный клапан подходит только для приложений, где допустима небольшая утечка в условиях обратного потока. Кроме того, конструкция подъемного обратного клапана обычно ограничивает его использование в системах с водой, впоследствии они обычно используются для предотвращения обратного потока конденсата в конденсатоотводчиках и на выходах циклических конденсатных насосов.

Основное преимущество подъемного обратного клапана заключается в его простоте, а поскольку конус является единственной подвижной частью, клапан является прочным и не требует значительного обслуживания. Кроме того, использование металлического седла ограничивает степень его износа. У подъемного обратного клапана есть два основных ограничения; Во-первых, он предназначен только для установки в горизонтальных трубопроводах, а во-вторых, его размер обычно ограничен DN80, выше которого клапан станет слишком громоздким.

Обратный клапан поршневого типа является модификацией стандартного обратного клапана.Он включает в себя заглушку в форме поршня вместо конуса, и к этому механизму прилагается пробка. Дроссельная заслонка производит демпфирующий эффект во время работы, тем самым устраняя повреждения, вызванные частой работой клапана, например, в трубопроводных системах, которые подвержены скачкам давления или частым изменениям направления потока (одним из примеров может быть бойлер торговая точка).

Клапаны обратные поворотные

Поворотный обратный клапан состоит из заслонки или диска того же диаметра, что и отверстие трубы, которые свешиваются на пути потока.При потоке в прямом направлении давление жидкости заставляет диск подниматься вверх, позволяя течь через клапан. Обратный поток приведет к тому, что диск закроется, упираясь в седло, и остановит обратный поток жидкости по трубе. При отсутствии потока вес створки отвечает за закрытие клапана; однако в некоторых случаях закрытию может способствовать использование утяжеленного рычага. Как видно из рисунка 12.3.2, весь механизм заключен в корпус, который позволяет заслонке убираться с пути потока.

Поворотные обратные клапаны создают относительно высокое сопротивление потоку в открытом положении из-за веса диска. Кроме того, они создают турбулентность, поскольку заслонка «плавает» в потоке жидкости. Это означает, что перепад давления на поворотном обратном клапане обычно больше, чем на других типах.

При резких изменениях потока диск может удариться о седло клапана, что может вызвать значительный износ седла и вызвать гидроудар по системе трубопроводов.Этого можно избежать, установив на диск демпфирующий механизм и используя металлические седла для ограничения степени износа седла.

Клапаны обратные межфланцевые

Как подъемные, так и поворотные обратные клапаны имеют тенденцию быть громоздкими, что ограничивает их размер и делает их дорогостоящими. Чтобы преодолеть это, были разработаны обратные клапаны вафельного типа. По определению вафельные обратные клапаны — это клапаны, которые предназначены для установки между набором фланцев. Это широкое определение охватывает множество различных конструкций, включая дисковые обратные клапаны и бесфланцевые обратные клапаны с поворотным или раздельным диском.

Клапаны обратные дисковые

Дисковый обратный клапан состоит из четырех основных компонентов: корпуса, диска, пружины и держателя пружины. Диск движется в плоскости, перпендикулярной потоку жидкости, чему противостоит пружина, удерживаемая фиксатором. Корпус спроектирован как единое центрирующее кольцо, облегчающее установку. Если требуется уплотнение с «нулевой утечкой», может быть установлено мягкое седло.

Когда сила, прикладываемая к диску со стороны давления на входе, превышает силу, прилагаемую к пружине, весу диска и любому давлению на выходе, диск вынужден подниматься со своего седла, позволяя потоку проходить через клапан.Когда перепад давления на клапане уменьшается, пружина заставляет диск вернуться на свое седло, закрывая клапан непосредственно перед тем, как возникнет обратный поток. Это показано на рисунке 12.3.4. Наличие пружины позволяет устанавливать дисковый обратный клапан в любом направлении.

Перепад давления, необходимый для открытия обратного клапана, в основном определяется типом используемой пружины. Помимо стандартной пружины, доступно несколько вариантов пружины:

  • Без пружины — Используется, когда перепад давления на клапане невелик.
  • Нимоновая пружина — Используется при высоких температурах.
  • Усиленная пружина — увеличивает необходимое давление открытия. При установке в линию питательной воды котла может использоваться для предотвращения затопления паровых котлов при отсутствии давления.

Как и у всех обратных клапанов, размер дискового обратного клапана определяется размером соответствующей трубопроводной системы. Обычно это обеспечивает правильный размер клапана, но бывают случаи, когда размер клапана больше или меньше.

Обратный клапан слишком большого размера часто обозначается продолжительным дребезжанием клапана, которое представляет собой повторяющееся открытие и закрытие клапана, которое происходит, когда клапан открыт только частично. Это вызвано тем, что при открытии клапана давление на входе падает; если это падение давления означает, что перепад давления на клапане упадет ниже требуемого давления открытия, клапан захлопнется. Как только клапан закрывается, давление снова начинает расти, поэтому клапан открывается, и цикл повторяется.

Превышение нормы обычно можно исправить, выбрав клапан меньшего размера, но следует отметить, что это увеличит перепад давления на клапане для любого одного потока. Если это неприемлемо, возможно, удастся преодолеть эффект вибрации, уменьшив силу закрытия на диске. Это можно сделать либо используя стандартную пружину вместо усиленной, либо полностью сняв пружину. Другой вариант — использовать мягкое сиденье; это не предотвращает дребезжание, а, скорее, уменьшает шум.Однако следует соблюдать осторожность, так как это может вызвать чрезмерный износ сиденья.

Занижение размера приводит к чрезмерному падению давления на клапане и, в крайнем случае, может даже препятствовать потоку. Решение — заменить клапан меньшего размера на более крупный.

Дисковые обратные клапаны

меньше и легче, чем подъемные и стандартные поворотные обратные клапаны, и, следовательно, дешевле. Однако размер дискового обратного клапана ограничен DN125; выше этого конструкция усложняется. Обычно такая конструкция включает диск в форме конуса и пружину малого диаметра, которая удерживается и направляется вдоль центральной линии конуса, что труднее и дороже в производстве.Даже тогда такие конструкции все еще ограничены размером до DN250.

Стандартные дисковые обратные клапаны не должны использоваться в приложениях с сильно пульсирующим потоком, например, на выходе поршневого воздушного компрессора, так как повторяющиеся удары диска могут привести к выходу из строя держателя пружины и высоким уровням напряжения. Весной. Для таких применений доступны специально разработанные фиксаторы. Эти конструкции обычно уменьшают ход диска, что эффективно увеличивает сопротивление потоку и, следовательно, увеличивает перепад давления на клапане.

Конструкция дисковых обратных клапанов позволяет устанавливать их в любом положении, в том числе в вертикальных трубопроводах, где жидкость течет вниз.

Клапаны обратные вафельные поворотные

Они похожи на стандартные поворотные обратные клапаны, но не имеют полноценной конструкции, вместо этого, когда клапан открывается, заслонка вдавливается в верхнюю часть трубопровода. Следовательно, створка должна иметь меньший диаметр, чем диаметр трубопровода, и из-за этого перепад давления на клапане, который часто бывает высоким для клапанов поворотного типа, дополнительно увеличивается.

Обратные клапаны поворотного типа используются в основном на трубопроводах больших размеров, обычно больше DN125, потому что на небольших трубопроводах перепад давления, вызванный «плавающим» диском в потоке жидкости, становится значительным. Кроме того, можно получить значительную экономию средств за счет использования этих клапанов на больших размерах из-за небольшого количества материала, необходимого для изготовления клапана.

Однако есть одна проблема с использованием клапанов большего размера; из-за своего размера диски особенно тяжелые и, следовательно, обладают большим количеством кинетической энергии при закрытии.Эта энергия передается седлу и технологической жидкости, когда клапан закрывается, что может привести к повреждению седла клапана и возникновению гидроудара.

Применение бесфланцевого обратного клапана

Бесфланцевые обратные клапаны становятся предпочтительным типом обратных клапанов для большинства применений из-за их компактной конструкции и относительно низкой стоимости. Ниже приводится список некоторых из их наиболее распространенных приложений:

  • Питающие трубопроводы котла — Обратный клапан используется для предотвращения вытеснения котловой воды обратно по питающему трубопроводу в накопительный бак, когда питательный насос останавливается.Кроме того, в питающую линию котла можно установить дисковый обратный клапан с усиленной пружиной и мягким седлом, чтобы предотвратить поток под действием силы тяжести в котел, когда питающий насос отключен.

  • Конденсатоотводчики — За исключением конденсатоотводчиков, выпускающих в атмосферу, обратные клапаны всегда должны устанавливаться после конденсатоотводчика для предотвращения обратного потока конденсата, затопляющего паровое пространство. Обратный клапан также предотвратит повреждение конденсатоотводчика гидравлическим ударом в конденсатопроводе.Следует отметить, что при использовании конденсатоотводчиков дутьевого типа обратный клапан следует устанавливать на расстоянии не менее 1 м от конденсатоотводчика.

  • Контуры горячей воды — обратный клапан должен быть установлен после каждого насоса, чтобы предотвратить обратный поток через насос, когда он отключен (см. Рисунок 12.3.8).

  • Смешивание — в каждой линии подачи должен быть установлен обратный клапан, чтобы предотвратить обратный поток по разным линиям, который приведет к загрязнению.Обычное применение смешивания — это смешивание горячей и холодной воды для получения горячей воды (см. Рисунок 12.3.10).

  • Защита трубопроводной арматуры — обратные клапаны используются для предотвращения повреждения оборудования, такого как расходомеры и регулирующие клапаны, все из которых могут быть повреждены обратным потоком. Обратные клапаны также предотвращают попадание содержимого сетчатых фильтров в трубопровод перед обратным потоком жидкости.
  • Применение с несколькими котлами — на выходе каждого котла должен быть установлен обратный клапан, чтобы предотвратить попадание пара в котлы, которые могут находиться в режиме горячего резервирования (см. Рисунок 12.3.11).

  • Сосуды для продувки — Когда в резервуар для продувки поступает продувка от более чем одного котла, на каждой отдельной линии продувки следует установить бесфланцевый обратный клапан. Это предотвратит обратное попадание продувки из одного котла в другой. Во многих странах это требование закона.
  • Сосуды мгновенного испарения — на выходе пара мгновенного испарения из резервуара мгновенного испарения установлен вафельный обратный клапан; это гарантирует, что пар из любого клапана подпитки не попадет обратно в испарительный сосуд (см. Рисунок 12.3.12). Обратный клапан также устанавливается после конденсатоотводчика, опорожняющего испарительный сосуд.

Обратные клапаны с разрезным диском

Обратный клапан с разрезным диском или двухдисковый обратный клапан разработан для преодоления ограничений по размеру и перепаду давления поворотных и дисковых обратных клапанов вафельного типа. Заслонка поворотного обратного клапана по существу разделена и откидывается вниз по центру, так что две тарелки диска будут качаться только в одном направлении. Дисковые пластины удерживаются на седле торсионной пружиной, установленной на шарнире.

Чтобы удерживать шарнир в центре пути потока, можно использовать внешние стопорные штифты. Эти стопорные штифты являются частым источником утечки из клапана. Усовершенствованная конструкция обеспечивает внутреннюю фиксацию петли, а поскольку клапанный механизм полностью герметизирован внутри корпуса, утечка в атмосферу предотвращается (см. Рисунок 12.3.13).

Клапан нормально закрыт, так как тарелки диска закрываются торсионной пружиной. Когда жидкость течет в прямом направлении, давление жидкости заставляет пластины диска открываться на шарнирах, позволяя течь.Обратный клапан закрывается пружиной, как только поток прекращается, прежде чем может возникнуть обратный поток.

Частое открытие и закрытие обратного клапана с разделенным диском вскоре приведет к повреждению седла, если пятки пластин диска будут задевать седло во время открытия. Чтобы преодолеть это, пятка пластин диска поднимается во время первоначального открытия клапана, и пластины вращаются исключительно на шарнире, а не на поверхности седла.
Обратный клапан с разъемным диском имеет ряд преимуществ перед другими типами обратных клапанов:

  • Конструкция с разъемным диском не ограничена по размеру, и эти клапаны производятся с размерами до DN5400.
  • Перепад давления на обратном клапане с разрезным диском значительно ниже, чем в других типах.
  • Их можно использовать при более низком давлении открытия.
  • Обратные клапаны с разрезным диском могут быть установлены в любом положении, в том числе на вертикальных трубопроводах.
Обратные клапаны других типов

Вышеупомянутые обратные клапаны являются наиболее часто встречающимися в паровых, конденсатных и жидкостных системах. Однако доступны и несколько других типов.Три типа, перечисленные ниже, в основном подходят для жидкостей и впоследствии могут быть обнаружены в конденсатных системах:

  • Шаровой обратный клапан — состоит из шара с резиновым покрытием, который обычно устанавливается на входе клапана и закрывает вход. Когда на шар оказывается давление, он смещается с посадочного места по направляющей, позволяя жидкости проходить через впускное отверстие. Когда давление жидкости падает, шарик возвращается на свое место на впускном седле. Примечание. Шаровые обратные клапаны обычно используются только в жидкостных системах, так как с помощью шара трудно получить герметичное уплотнение.
  • Мембранный обратный клапан — гибкая резиновая диафрагма помещается в сетку или перфорированный конус с точкой в ​​направлении потока в трубопроводе (см. Рисунок 12.3.15). Поток в прямом направлении отклоняет диафрагму внутрь, обеспечивая свободный проход жидкости. Когда нет потока или существует противодавление, диафрагма возвращается в исходное положение, закрывая клапан. Примечание. Материал мембраны обычно ограничивает применение обратного клапана мембраны для жидкостей ниже 180 ° C и 16 бар.

  • Обратный клапан с наклонным диском — он похож на обратный клапан поворотного типа, но с заслонкой, повернутой перед центром давления и противовесом или подпружиненной, чтобы принять нормально закрытое положение (см. Рисунок 12.3.16). Когда поток идет в прямом направлении, диск поднимается и «плавает» в потоке, обеспечивая минимальное сопротивление потоку. Диск сбалансирован таким образом, что при уменьшении потока он поворачивается в сторону закрытого положения и закрывается до того, как фактически начнется обратный поток.В большинстве случаев работа происходит плавно и бесшумно. Примечание: из-за конструкции обратного клапана с наклонным диском его можно использовать только с жидкостями.

График потерь давления

Поскольку большинство типов обратных клапанов подходят для использования как в жидкостных, так и в газовых системах, производители обычно показывают падение давления на клапане в виде диаграммы потери давления для воды. Типичная диаграмма потери давления представлена ​​на рисунке 12.3.17. Он показывает падение давления на конкретном обратном клапане для данного размера клапана и расход воды в м³ / ч.

Чтобы определить падение давления на обратном клапане для других жидкостей, необходимо рассчитать эквивалентный объемный расход воды, это делается по формуле в уравнении 12.3.1:

После определения эквивалентного объемного расхода воды падение давления на клапане можно определить по диаграмме, используя тот же метод, что и для воды, выбрав эквивалентный объемный расход воды вместо фактического объемного расхода.

Следует отметить, что объемный расход (в м³ / ч) обычно указывается для жидкостей, в то время как для пара обычно используется массовый расход (в кг / ч). Для преобразования из кг / ч в м³ / ч массовый расход умножается на удельный объем (в кг / м³) для конкретного рабочего давления и температуры (см. Уравнение 12.3.2).

В качестве альтернативы, если указано значение te Kv клапана, перепад давления на клапане может быть определен с использованием метода, описанного в Модуле 12.2.

Пример 12.3.1

Определите падение давления на обратном клапане DN65, пропускающем 1 200 кг / ч насыщенного пара при 8 бар изб. Используйте характеристики падения давления, показанные на рисунке 12.3.17.

Решение:

Первый шаг — вычислить объемный расход:

Из паровых столов при давлении 8 бар, vg = 0,214 9 м³ / кг

Согласно рисунку 12.3.18, перепад давления на клапане будет приблизительно 0,085 бар.


F-869-B — Угловой клапан — Steam Stop-Check, чугун

NIBCO INC. 125% ОГРАНИЧЕННАЯ ГАРАНТИЯ
Применимо к металлическим клапанам с номинальным давлением

NIBCO INC.

NIBCO INC. Гарантирует, что каждый металлический клапан NIBCO ® с номинальным давлением не имеет дефектов материалов и изготовления при нормальном использовании и обслуживании в течение пяти (5) лет с даты ввода в эксплуатацию.

В случае возникновения какого-либо дефекта, на который, по мнению владельца, распространяется данная гарантия, владелец должен немедленно связаться с Технической службой NIBCO в письменной форме или по телефону 1.888.446.4226 или 1.574.295.3000. Владелец будет проинструктирован вернуть указанный продукт за счет владельца в NIBCO INC. Или уполномоченному представителю для проверки. В случае, если упомянутый осмотр обнаружит, к удовлетворению NIBCO INC., Что упомянутый клапан неисправен, он будет заменен за счет NIBCO INC. Замены будут бесплатно отправлены владельцу. В случае замены любого клапана NIBCO INC. Дополнительно уплачивает владельцу двадцать пять (25%) процентов от цены клапана в соответствии с опубликованным графиком рекомендованных прейскурантов NIBCO INC.фактически на момент покупки, или десять (10 долларов США) долларов, применяемые в отношении стоимости установки указанного запасного клапана.

В НАЛИЧИИ, РАЗРЕШЕННЫХ ЗАКОНОДАТЕЛЬСТВОМ, ДАННАЯ ГАРАНТИЯ ИСКЛЮЧАЕТ СЛУЧАЙНЫЕ И КОСВЕННЫЕ УБЫТКИ КАЖДОГО ТИПА И ОПИСАНИЯ, ВЫЗВАННЫЕ ЛЮБЫМИ ЗАЯВЛЕННЫМИ ДЕФЕКТАМИ В МАТЕРИАЛАХ ИЛИ ТЕХНИЧЕСКИМ ОБОРУДОВАНИИ, ВКЛЮЧАЯ НЕОГРАНИЧИВАЕМЫЕ ИМУЩЕСТВА.

В некоторых штатах и ​​странах не допускается исключение или ограничение случайных или косвенных убытков, поэтому эти ограничения могут не применяться к вам.В СТЕПЕНИ, РАЗРЕШЕННЫХ ЗАКОНОМ, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ КОММЕРЧЕСКОЙ ЦЕННОСТИ И ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ ОГРАНИЧИВАЮТСЯ ВО ВРЕМЕНИ.

Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату и от страны к стране.

Насколько нам известно, информация, содержащаяся в этой публикации, является точной. Однако NIBCO не несет никакой ответственности за точность или полноту такой информации.Ответственность за окончательное определение пригодности любой информации или продукта для предполагаемого использования лежит исключительно на пользователе. Ответственность за способ использования и нарушение патентов также лежит на пользователе.

Безопасное включение и выключение котлов с системами горячего и холодного нагрева

Мы в Energy Control занимаемся преобразованием энергии, с 1972 года продавая, применяя и обслуживая многие котлы и связанные с ними системы и оборудование.Наш многолетний опыт помог нам открыть возможности для оказания помощи нашим клиентам в повышении эффективности, надежности и устойчивости энергосистемы.

Как правильно включать и отключать котлы как с горячей, так и с холодной системой, является одной из тех возможностей для безопасного ухода за вашей системой котла.

Перенести холодный котел в холодную систему
  1. Начиная с введения холодного котла в холодную систему, следует понимать, что вся система трубопроводов и котел (котлы) холодные или имеют температуру окружающей среды.Это означает, что котел и вся система сокращены и будут расширяться по мере нагрева системы.
  2. Поэтому очень важно, чтобы инженер объекта и / или оператор котла следовали этим основным инструкциям для обеспечения безопасности и надежности:
  3. Проверьте трубопроводы и клапаны системы на наличие каких-либо признаков утечки, например капель или чрезмерных отложений кальция на трубопроводах, соединениях и фитингах. Отметьте или примите немедленные меры для исправления.
  4. Проверьте подачу топлива и, если сжигается мазут , работоспособность оборудования предварительного нагрева (электрического и / или парового).Если нефть легкая или тяжелая, значит, бак полон и на дне бака нет воды. Это делается путем вставки длинной палки в резервуар и наблюдения за тем, является ли дно палки прозрачным / влажным, что указывает на воду. При сжигании газа на главном регуляторе присутствует надлежащее давление.
  5. Убедитесь, что все смотровые отверстия в котле правильно закупорены и закрыты. Проверьте, нет ли каких-либо крышек на выхлопной трубе, и что все ручные заслонки в патрубке или трубе открыты.

    Рисунок № 1 — Шаг 6

  6. Открыть вентиляционные отверстия котла, в том числе в непосредственном трубопроводе.Открыть ручной кран подачи котла. Убедитесь, что продувочные клапаны закрыты, а все перепускные клапаны закрыты, например, клапаны вокруг основных запорных клапанов (Рисунок № 1) . Откройте ручной газовый клапан (-ы) и проверьте, нет ли утечки автоматического (-ых) клапана (-ов) как в основном, так и в пилотном. Проверьте предохранительный (е) клапан (ы) на предмет надлежащей обвязки и безопасного сброса через крышу.
  7. Заполните бойлер водой до необходимого уровня, указанного в смотровом стекле котла.
  8. Проверить питающую систему котла, включая насосы, на правильность центровки и уплотнения, если требуется.Проверьте автоматический клапан подачи воды на предмет утечки или необходимости ремонта. Дождитесь заполнения системы питания котла до надлежащего уровня и включите питание, чтобы проверить работу насосов, включая их давление.
  9. Проверьте насосы для перекачки конденсата по всей системе на предмет надлежащего состояния и работы.
  10. Включите выключатель горелки, включив питание цепи управления котла, визуально проверьте розжиг пилотного и основного пламени. Проверьте правильность работы сканера пламени, вытащив его, чтобы увидеть, отключается ли горелка при пропадании пламени.Затем снова вставьте и перезапустите горелку.
  11. Начинайте нагревать котел медленно, допуская постепенное расширение. Если котел оснащен пароперегревателем , откройте его выпускной сливной кран. Теперь откройте (автоматический) обратный и главный запорные клапаны пара. В некоторых случаях это могут быть два (2) ручных запорных клапана. Откройте все сливные клапаны в системе, чтобы конденсат вышел из трубопровода до того, как его заполнит пар. Примечание: Закройте эти клапаны, когда давление в трубопроводе системы приблизится к рабочему заданному значению (-ям).
  12. Следите за измерительным стеклом на ограничителе низкого уровня воды котла, чтобы убедиться, что поддерживается надлежащий уровень.
  13. Закройте вентиляционные отверстия котла, когда давление достигнет примерно 15 фунтов на кв. Дюйм.
  14. Продувка гидроусилителя малой воды и его манометрического стекла; на короткое время открыть соответствующие клапаны для удаления загрязнений из устройства.
  15. Проверить правильность работы всех операционных систем, включая котел и систему питания котла.
  16. Проверьте водоумягчитель и / или дещелачитель на электрическую мощность, работу и наполнение солевого бака.
  17. Переключите котел в автоматический режим и некоторое время проследите, чтобы обеспечить безопасную и надежную работу.
  18. Осмотрите и проверьте компенсаторы системы трубопроводов на их способность должным образом расширяться или на способность трубопровода перемещаться по роликам, когда система «разрастается» из-за тепла.

Подключение холодного котла к горячей системе

При горячем пуске применимы многие процедуры, но убедитесь, что главный запорный клапан и обратные клапаны закрыты, а свободный слив для продувки открыт.

Теперь давайте посмотрим на включение холодного котла в горячую систему, где требуется дополнительный пар для удовлетворения расширенной нагрузки.

В этом случае выполните пункты, указанные выше, если применимо, включая номера 3, 4, 5, 6, 8–15. Затем откройте байпасный уравнительный клапан вокруг основных запорных клапанов пара.

Автоматический обратный клапан

Затем откройте автоматический обратный клапан, когда давление в котле достигнет 70 — 80% от давления в трубопроводе. Это позволяет этому клапану автоматически включать котел в систему, когда он достигает давления в линии.Теперь закройте уравнительный перепускной клапан, используемый для регулирования основных паровых клапанов.

Ручные запорные клапаны

В случае, если автоматический обратный клапан не используется , используются два (2) ручных запорных клапана:

  1. Сначала откройте ручной кран коллектора, наиболее удаленный от котла.
  2. Затем медленно откройте запорный клапан, ближайший к котлу, позволяя давлению медленно подняться до немного ниже давления в трубопроводе, прежде чем полностью открыть его.Это позволяет любому конденсату из основной линии попадать в котел, а не оставаться в главном коллекторе, что значительно снижает вероятность повреждения гидроудара.

Останов котла
  1. Выключить горелку
  2. Отключить подачу топлива к горелке
  3. Если есть, откройте сливной клапан на выходе пароперегревателя
  4. Закройте главный запорный вентиль (-ы) пара и откройте все сливы
  5. Откройте выпускное отверстие котла, когда давление в котле составит около 10 фунтов на кв.Это предотвращает образование вакуума.
  6. Отключить систему питания котла, если она предназначена для этого конкретного котла.

Следование этим основным инструкциям будет иметь большое значение не только для обеспечения значительно большей надежности и безопасности работы, но и для значительной экономии времени простоя, которая во многих операциях может составлять тысячи долларов в час.

Китай Паровой котел с обратным клапаном Поставщики, производители, завод

Паровой котел с обратным клапаном

Описание продукта

Обратный клапан

Тип конца: 1.Конец резьбы: BSPT, NPT, DIN259, DIN2999

2. Конец под сварку враструб
3. Конец под сварку встык
Материал: ASTM A351-CF8M (DIN 1.4408) Нержавеющая сталь
ASTM A351-CF8 (DIN 1.4308) Нержавеющая сталь
ASTM A216 -WCB (DIN 1.0619) Углеродистая сталь
Характеристики: 1. Для химического и промышленного применения.
2. Корпус высокого качества отливки по выплавляемым моделям
3. Номинальное значение температуры давления: 1000WOG (pn63 / (450 град.F.
Седла из тефлона, армированного стекловолокном на 4,15%.
5. Противовыбросовый шток SS316.
6. 100% испытание на воздухе под водой при открытом и закрытом положении 100 водяных столба (6 бар).

Наша служба

На образцах Бесплатные образцы, доставка в зависимости от случая
После продажи Бесплатная замена в случае каких-либо проблем с качеством
При доставке Никогда срок поставки
По материалам Убедитесь, что материал чистый

У нас есть другие клапаны: задвижка, обратный клапан, шаровой клапан, дроссельный клапан, предохранительный клапан, шаровой клапан, пробковый клапан и т. д….

Добро пожаловать на запрос! наши клапаны

XIAMEN KEMUS VALVE CO., LTD.

Веб-сайт: https://www.kemus-valve.com

Элейн Чжэн

(Директор по продажам)

Электронная почта: [email protected]

Тел .: +86 0592 7103069

Телефон: + 86 18359108305

WhatsApp: +86 18359108305

Skype: Homealine93

Wechat: +86 18359108305


Обратный клапан водопроводной воды

Agile сказал:

Если вы действительно устанавливаете котел, то я надеялся, что вы зарегистрированы в CORGI.

Нажмите, чтобы развернуть …

Почему он должен быть зарегистрирован в CORGI. Это форум DIY, и газовые работы можно юридически сделать своими руками.

На сайте CORGI в разделе о получении аккредитации ACS.

«До 1998 года монтажники могли получать сертификаты компетентности с помощью ряда различных схем сертификации, что приводило к несогласованности стандартов по всей Великобритании. Эти отдельные схемы теперь заменены Национальной аккредитованной схемой сертификации для отдельных операторов газовой арматуры ( ACS).

Это означает, что все сотрудники проходят аттестацию в соответствии с национальными стандартами для получения сертификатов, которые необходимо обновлять каждые пять лет. Оценки доступны примерно в 150 центрах по всей Великобритании. Каждый из них был одобрен одним из шести органов по сертификации, аккредитованных Службой аккредитации Соединенного Королевства (UKAS). «

» Все предприятия и операторы газовых установок должны относиться к «классу лиц», утвержденному Управлением по охране труда и технике безопасности. В настоящее время это означает, что они должны быть зарегистрированы в CORGI.’

Это не относится к самостоятельным работам. CORGI, как и ожидалось, говорит: «может быть опасным» и «вероятно, будет незаконным». Фиговые слова.

Вот соответствующий нормативный акт.
http://www.hmso.gov.uk/si/si1998/19982451. htm

HSE опубликовал полный фундаментальный обзор газовой безопасности

http://www.hse.gov.uk/gas/index.htm

, в котором есть раздел, посвященный DIY

http: // www. hse.gov.uk/fundgas.htm

Там написано:

Установка и обслуживание своими руками Вопрос 30.Если работа по дому запрещена законом, например: ограничив продажу газового оборудования зарегистрированным монтажникам? Должны ли розничные торговцы по закону регистрировать продажи газового оборудования и передавать их в центральный орган, например, в CORGI? Должен ли какой-либо центральный орган, выбранный для этой цели, быть обязан организовать инспекцию газовых монтажных работ в любом случае, когда запись о продаже предполагает, что работа будет проводиться незарегистрированным установщиком? Следует ли повышать осведомленность об опасностях газовых работ своими руками с помощью (i) кампаний по ОТОСБ, (ii) предупреждений производителя, (iii) других средств? (Документ для обсуждения HSC «Обзор газовой безопасности: возможность изменения», DDE14a, стр. 50) Рекомендация 26

226.Мы понимаем озабоченность по поводу возможных рисков, связанных с некомпетентной работой с газом своими руками, но полагаем, что в настоящее время недостаточно веских доказательств инцидентов, чтобы поддержать введение юридического запрета. Тем не менее, мы признаем, что текущая статистика может не отражать полную картину, и рекомендуем провести дальнейшую работу более точно для определения масштаба проблемы, то есть путем уточнения механизмов отчетности об инцидентах, специально для выявления тех, которые связаны с домашним хозяйством (см. Рекомендацию 9), с целью повторного пересмотра правовой позиции (скажем, через пять лет).

227. В то же время мы рекомендуем уделять повышенное внимание опасности газовых работ своими руками (возможно, финансируемых за счет промышленности и сбора за газовую безопасность — см. Рекомендации 7 и 11). При этом следует уделять больше внимания юридическим требованиям к компетенции, если предпринимается самостоятельная работа, и штрафам, если они не выполняются. Следует также поощрять розничных продавцов за предоставление информации о «точках продаж», а производителей оборудования — за включение предупреждений в продукты.

Анализ ответов

228.Из 109 ответов на 30-й вопрос, 54 поддержали принцип запрета DIY, а 35 — против; тогда как 44 высказались за запрет на практике, 47 против (примечание: некоторые проголосовали только за принцип или практику,
другие для обоих). В результате аналогичного вопроса в потребительском документе 29 высказались за запрет, 31 — против и 1 — неясно. Ответы на публичный опрос показали, что 285 высказались за запрет, 54 — против. Этот вопрос был также размещен на Интернет-сайте DIY, который вызвал ряд откликов со стороны тех, кто занимается самодельными газовыми работами; они были против усиления законодательного контроля, но в целом поддерживали дальнейшую рекламу, подчеркивая требования к компетенции для DIY, а не отпугивая людей от этого.

Аргумент

232. Доступные в настоящее время данные свидетельствуют о том, что за последние годы произошел ряд инцидентов с газом, в которых прямо или косвенно замешаны домашние хозяйства, но связь не всегда полностью ясна, и в некоторых случаях возможно наличие других факторов. внесли свой вклад. В настоящее время мы не считаем, что это свидетельство является достаточно убедительным, чтобы предполагать, что текущий правовой контроль (например, для компетенции в соответствии с правилом 3 (1) GSIUR) является неадекватным, и что необходимо наложить полный запрет на DIY.Если вы посмотрите на некоторые из оставшихся частей отчета и отчеты консультантов об опасностях в доме в целом, вы прочитаете, что на газовой арене отравление CO, безусловно, является самой большой проблемой, и что все несчастные случаи, связанные с газом в доме — крошечная доля от общего количества.

Газовые работы своими руками не запрещены , несмотря на то, что говорят сотрудники CORGI. Это не главная забота Вышки. Это ясно.

Этот пост должен убрать все ненужные чуши по этой теме.Просто обратитесь к этому сообщению, когда в следующий раз возникнет эта тема.

Обратный клапан

MS, Patel Boiler Services


О компании

Год основания 1992

Юридический статус Фирмы Физическое лицо — Собственник

Характер бизнеса Производитель

Количество сотрудников От 51 до 100 человек

Годовой оборот Rs.5–10 крор

Участник IndiaMART с апреля 2010 г.

GST24AEFPD2137Q1ZI

Основанная в 1992, мы, «Patel Boiler Services» — известный производитель и трейдер широкого ассортимента тепловых нагревателей , клапанов IBR, центробежных вентиляторов, паровых котлов, и т. Д. . Эти продукты высоко ценятся клиентами за их долговечность, высокую прочность, устойчивость к коррозии и т. Д.Вся продукция производится с использованием качественной стали и другого сырья. Кроме того, контролеры качества проверяют качество нашей продукции по различным параметрам перед окончательной отправкой. Расположенный в Анклешвар (Гуджарат, Индия), , мы являемся фирмой Sole Proprietorship и производим предлагаемые продукты в соответствии с установленными отраслевыми нормами

. Мы стремимся к максимальному удовлетворению наших клиентов во всех аспектах. Поэтому профессионалы гарантируют, что нашим уважаемым клиентам предлагаются только продукты одобренного качества.Кроме того, мы тестируем продукцию по различным параметрам перед окончательной отправкой и соблюдаем TQM во всех наших деловых операциях. Далее, мы в состоянии выполнить оптовые потребности клиентов с помощью нашей передовой производственной единицы. Благодаря этому и нашей честной деловой политике мы собрали огромную клиентуру на рынке.

Под дальновидным руководством нашего наставника «г-н Пиюш Патель», мы смогли достичь новых вех. Его глубокие знания и богатый опыт помогли нам собрать широкую клиентскую базу.

.
