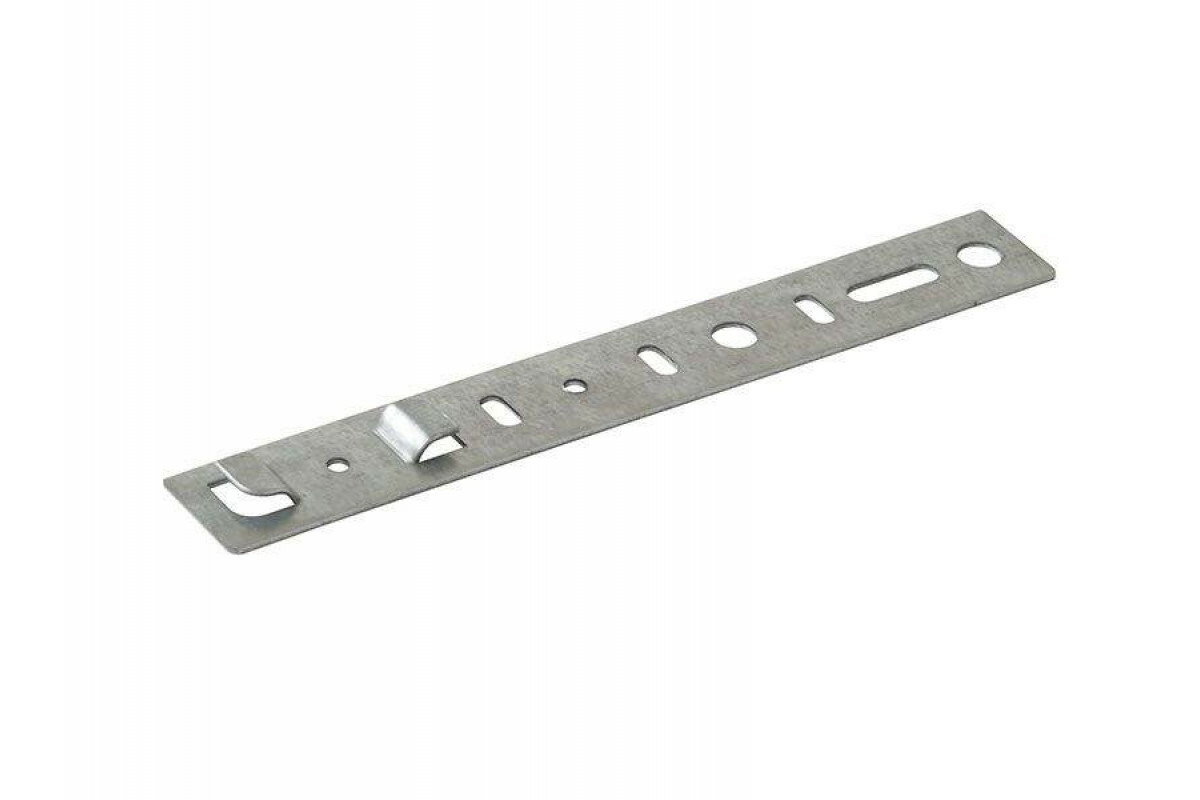

Анкерная пластина для монтажа металлопластиковых окон 0,9х142

Готово к отправке

Купить

Анкерная пластина для монтажа металлопластиковых окон 1.1х145

Готово к отправке

Купить

Анкерная пластина для монтажа металлопластиковых окон 1х148

Готово к отправке

Купить

Анкерная пластина для монтажа металлопластиковых окон 1.5х150 универсальная

Готово к отправке

Купить

Анкерная пластина универсальная 150 * 25мм * 1мм (ящик 500 шт) для монтажа окон

В наличии

по 2 грн

от 2 продавцов

2. 82 грн

Купить

Бровары

Анкерная пластина универсальная 150 * 25мм * 1.5мм (ящик 500 шт) для монтажа окон

В наличии

по 4 грн

от 2 продавцов

4.01 грн

Купить

Бровары

Анкерная пластина с зажимом 31мм (164мм * 26мм) толщина 1мм / (ящик 500 шт) для монтажа окон

В наличии

по 3 грн

от 2 продавцов

3.15 грн

Купить

Бровары

Анкерная пластина с зажимом 37мм (164мм * 26мм) толщина 1мм / (ящик 500 шт) для монтажа окон

Под заказ

по 3 грн

от 2 продавцов

3.15 грн

Купить

Бровары

Анкерная пластина с зажимом 31мм (164мм * 26мм) толщина 1.5 мм / (ящик 400 шт) для монтажа окон

В наличии

по 4 грн

от 2 продавцов

4.47 грн

Купить

Бровары

Анкерная пластина с зажимом 37мм (164мм * 26мм) толщина 1.5 мм / (ящик 400 шт) для монтажа окон

В наличии

по 4 грн

от 2 продавцов

4.47 грн

Купить

Бровары

2

3

Вперед

Показано 1 — 29 товаров из 100+

Смотрите также

Анкерная пластина универсальная

Крепеж для металлопластиковых окон

Сип 4 на 16

Greenway салфетка для посуды

Механизм для окон

Салфетки green way

Крепежи для профиля

Салфетки гринвей уход

Салфетки универсальные green way

Деревянный дом установка окон

Анкер оконный 10 152

Монтаж металлоконструкций работа

Пластина анкерная оцинкованная

Монтаж металлоконструкций ангары

Перфорированная пластина для дерева

Анкерные пластины для окон со скидкой

Анкерные пластины для окон оптом

Популярные категории

Материалы для ремонта

Аксессуары и фурнитура для окон и дверей

Комплектующие для окон и дверей ПВХ

Крепежные изделия

Анкеры

Перфорированный крепеж

Электрооборудование

Монтажное оборудование

Арматура для ЛЭП

Инструмент

Оснастка для инструмента

Анкерная пластина для окон — монтаж окон на анкерные пластины — Мир Окон 🏠

Содержание

Анкерная пластина для окон — монтаж окон на анкерные пластины

Уют и комфортный микроклимат дома создают в первую очередь не предметы интерьера, мебель и текстиль, а качественно установленные окна. Правильный монтаж исключает возникновение сквозняков, накопление влаги и появления грибка на откосах и стенах.

Выбор крепежных элементов основан на материале стен и конструкции оконного проема. Это могут быть строительные шурупы, анкер-болты, распорные металлические или пластиковые дюбели, анкерные пластины.

Содержание

  • 1 Назначение анкерных пластин
  • 2 Особенности использования пластин и их виды
  • 3 Преимущества анкерной пластины
  • 4 Монтаж ПВХ окон на анкерные пластины
  • 5 Видео о монтаже окна на анкерные пластины

Назначение анкерных пластин

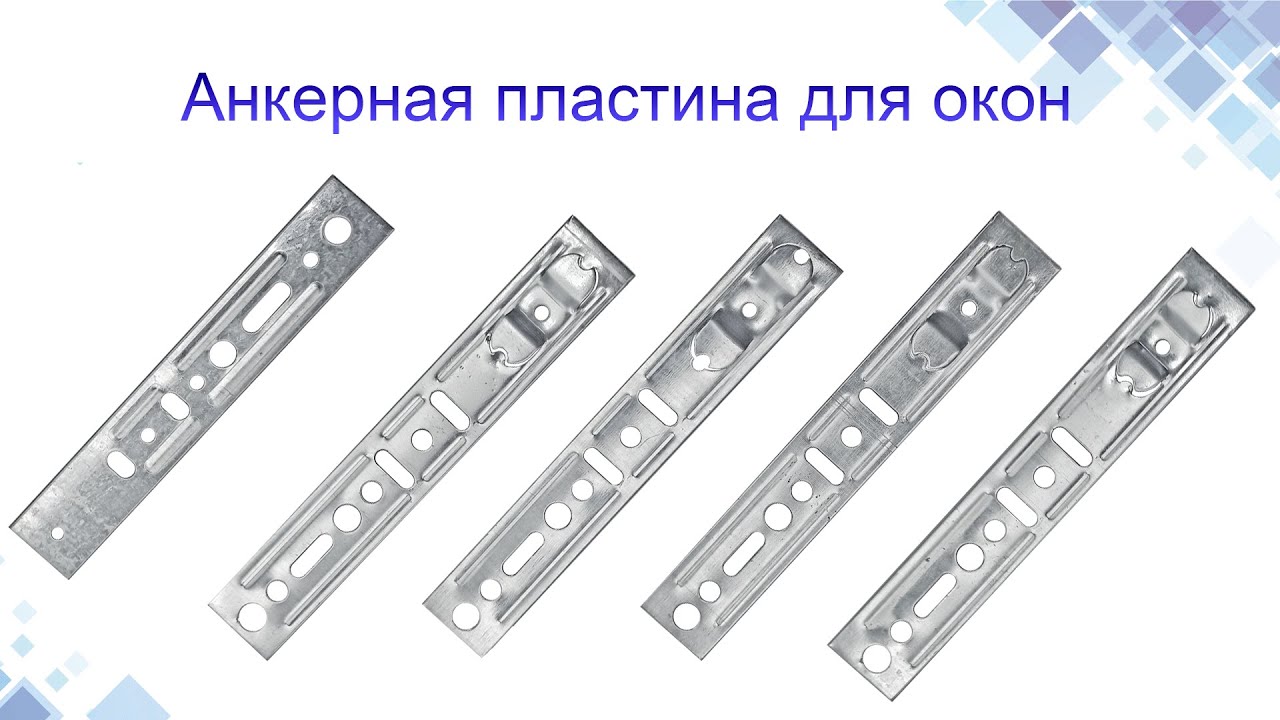

Варианты анкерных пластин

Анкерные пластины используются для установки как металлопластиковых окон так и деревянных стеклопакетов. Любая технология установки окна преследует главную цель — перенаправление всех силовых воздействий (ветер, вес окна, нагрузка здания) с плоскости стеклопакета на стену.

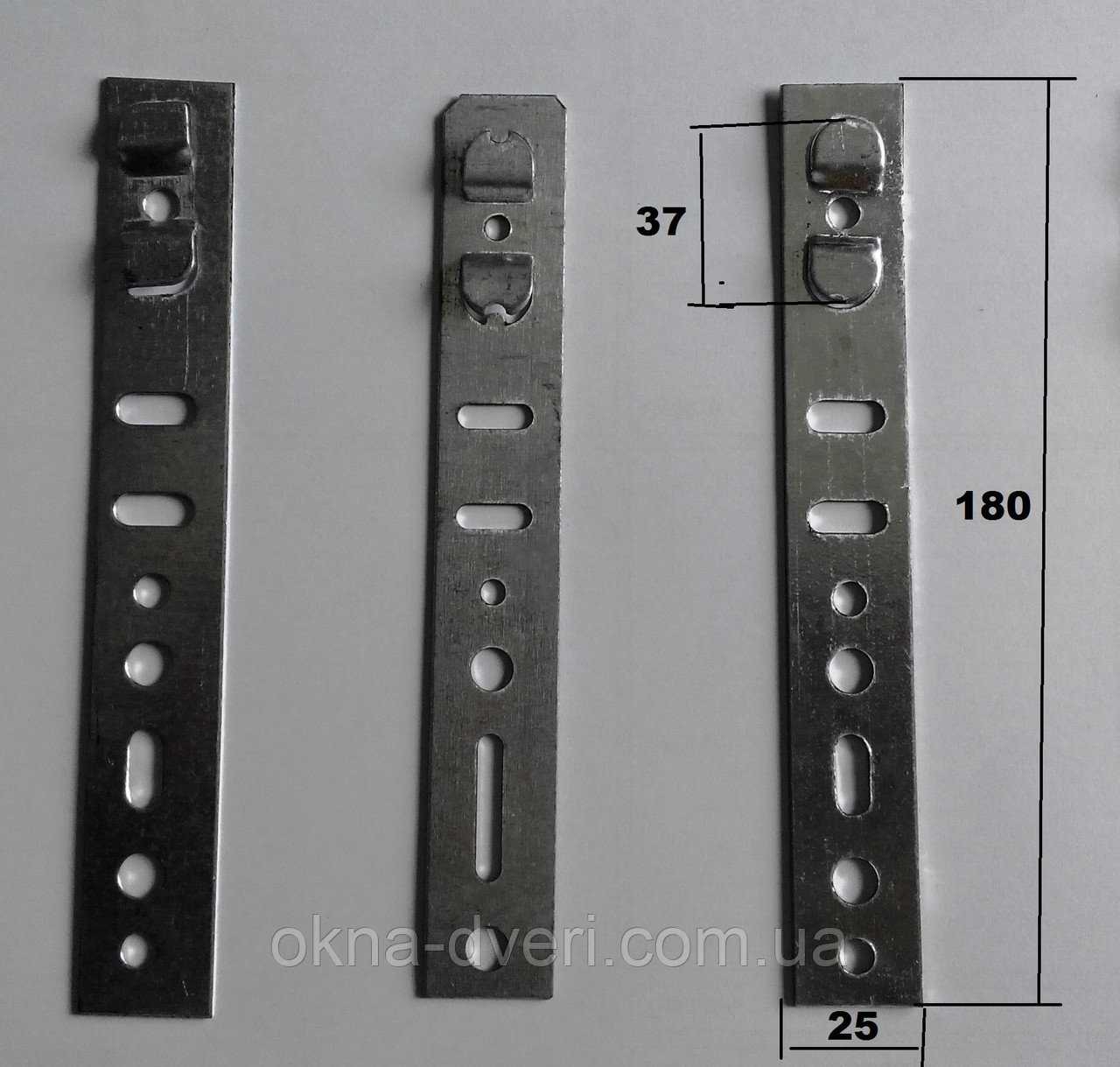

Пластина — это металлическая планка шириной 25-30 мм с направляющими насечками, по которым она сгибается при монтаже. Планка имеет несколько отверстий для крепления анкерами (шурупы, шурупы-саморезы) в нужном положении. Штампуются пластинки из тонколистовой стали толщиной 1,2 мм, 1,5мм, 2 мм в различных модификациях и обрабатываются антикоррозийным цинковым покрытием. К каждому профилю важно подобрать анкерную пластину по размеру.

Особенности использования пластин и их виды

Крепление на анкерную пластину не имеет альтернативы при установке оконного профиля в проем с «рыхлой» стеновой составляющей — это трехслойные стены, саманные блоки, деревянные брус, пустотелый кирпич.

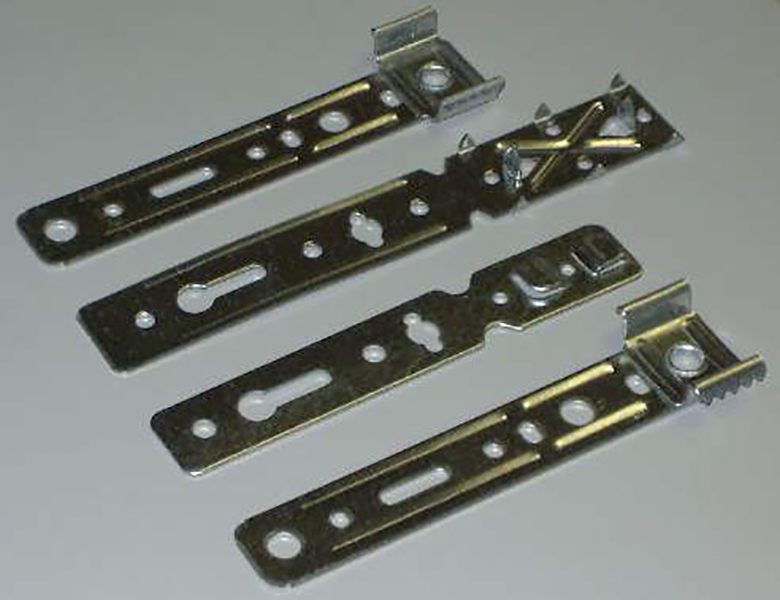

Анкерные пластины бывают двух видов:

  • поворотные;
  • неповоротные.

Пластины с поворотным узлом используют в том случае, если крепление в самом проеме невозможно. Монтаж на поворотный анкер используют для арочных, трапециевидных и многоугольных окон.

Обычный неповоротный анкер предназначен для крепления окна в проеме, но угол крепления также может варьироваться.

Преимущества анкерной пластины

Возможность быстро создавать с помощью пластины прочное и, одновременно, эластичное соединение окна со стеной является основным достоинством данного вида крепления. Сезонные и суточные температурные деформации окна не влияют на стойкость монтажа анкерной пластины.

Иные плюсы анкерного крепления окна на пластину:

  • Нет необходимости разбирать профиль и просверливать его насквозь;
  • возможность выбора точки крепления;
  • простота выравнивания окна по отвесу или уровню;
  • отсутствие крупных монтажных отверстий;
  • исключение попадания природной влаги внутрь профиля и шва;
  • при демонтаже окна пластины легко откручиваются в отличии от анкерных болтов;
  • окно можно повторно переустановить;
  • невысокая цена крепления;
  • время установки окна сокращается в два раза, по сравнению с установкой на болты.

Преимущества монтажа окон на анкерные пластины настолько ощутимы, что их используют повсеместно при работе с любыми стеновыми материалами.

Единственный случай, когда такой вид монтажа может быть не приемлем — это установка очень тяжелых балконных секций на полную высоту стены, либо размещение нескольких рядов окон прямо друг над другом. В данном случае планируемая нагрузка на крепления может быть слишком велика и анкерные пластины стоит заметить на анкерные болты.

Монтаж ПВХ окон на анкерные пластины

Монтаж ПВХ окон или балконных блоков начинается с  расчета  эксплуатационной нагрузки. Вид открывания-закрывания окон влияет на опорную силу, общее тяговое воздействие на петлевой механизм и определяет необходимое количество пластин для установки. Подготовив все расходные материалы, приступаем к установке:

  1. Снять с наружной стороны оконной рамы транспортировочную пленку;
  2. Установить зубчатые «лапки» анкерной пластины в специальные выступающие части на профиле. Используйте в виде дополнительного крепления самонарезающийся оконный шуруп.
  3. Прикрутите пластины по периметру всего профиля, соблюдая расстояния от углов рамы 150-200 мм. Дальнейший шаг распределения пластин 500-700 мм.
  4. Подогните пластины в местах насечек таким образом ,что бы первый сгиб  был в месте примыкания к раме, а второй — в месте крепления к оконному проему.
  5. Установите раму на жесткие подкладки. Они должны быть не только по углам, но и под каждой секцией окна. С помощью клиньев закрепите раму по вертикале.
  6. Используя уровень точно отрегулируйте раму во всех плоскостях и жестко закрепите пластины в проеме с помощью двух анкеров.
  7. Увлажните место монтажного шва водой с помощью распылителя.
  8. Произведите внутреннюю теплоизоляцию монтажного шва с помощью полиуретановой пены. Учитывайте ее расширительные свойства, что бы она не выступила на сам профиль. Для внутренней изоляции подходят также такие материалы: строительный герметик (мастика), пароизоляционные уплотнительные ленты на основе бутилового материала.
  9. Создание внешнего изоляционного слоя: отделка откосов штукатуркой или облицовка плотными защитными материалами (каменная плитка, фасадный кирпич).

Видео о монтаже окна на анкерные пластины

Статьи по теме

Анкерная пластина для пластиковых окон, монтаж окон на анкерные пластины | 5domov.

ru

Решение о замене деревянных окон на пластиковые имеет все преимущества, так как современные стеклопакеты намного функциональнее и надежнее. Немалое значение имеет правильность их установки, для чего используется несколько способов. Самый популярный из них – монтаж на анкерные пластины.

Оглавление:

  • Что такое анкерная пластина и её назначение
  • Виды анкерных пластин
  • Плюсы и минусы анкерных пластин
  • Монтаж окон на анкерные пластины
    • Установка анкерных пластин
    • Установка рамы
    • Укладка пены
    • Монтаж подоконника и отлива
    • Внешняя отделка

Что такое анкерная пластина и её назначение

Чаще всего для установки пластиковых окон выбирается один из двух способов:

  1. Прямое прикручивание рамы в проем с помощью винтов.
  2. Использование анкерных пластин.

Первый вариант считается более сложным, т.к. предполагает полную разборку конструкции, включая снятие створок (и глухих, и подвижных).

Это дает возможность без помех засверлить профиль, прикрепив его к стенкам проема на саморезы. После установки рамы окно опять собирается: эта процедура включает в себя регулировку створок, установку фурнитуры и стеклопакетов.

Прикручивание рамы к проёму напрямую

Такая работа довольно трудоемкая, поэтому большинство начинающих мастеров предпочитают более быстрый второй способ. При этом важно помнить, что конструкции площадью более 2 м² рекомендуется устанавливать только напрямую (этот вариант более надежный).

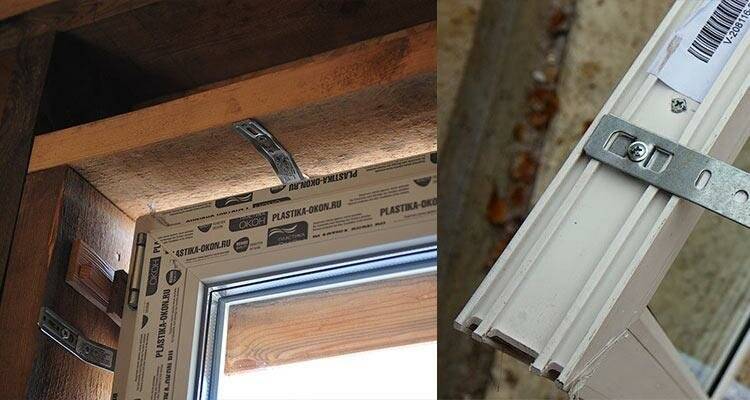

Монтаж оконной рамы на анкерные пластины

Материалом изготовления анкерных пластин для пластиковых окон выступает оцинкованная сталь толщиной от 1,5 мм, для чего применяется метод штамповки. Изделия оснащаются серией отверстий круглой формы под крепежные винты. Для возможности предмонтажного подгибания пластины на некоторых участках оснащаются направляющей насечкой. Глубина изгиба напрямую зависит от толщины установочного зазора: его подбирают по месту установки.

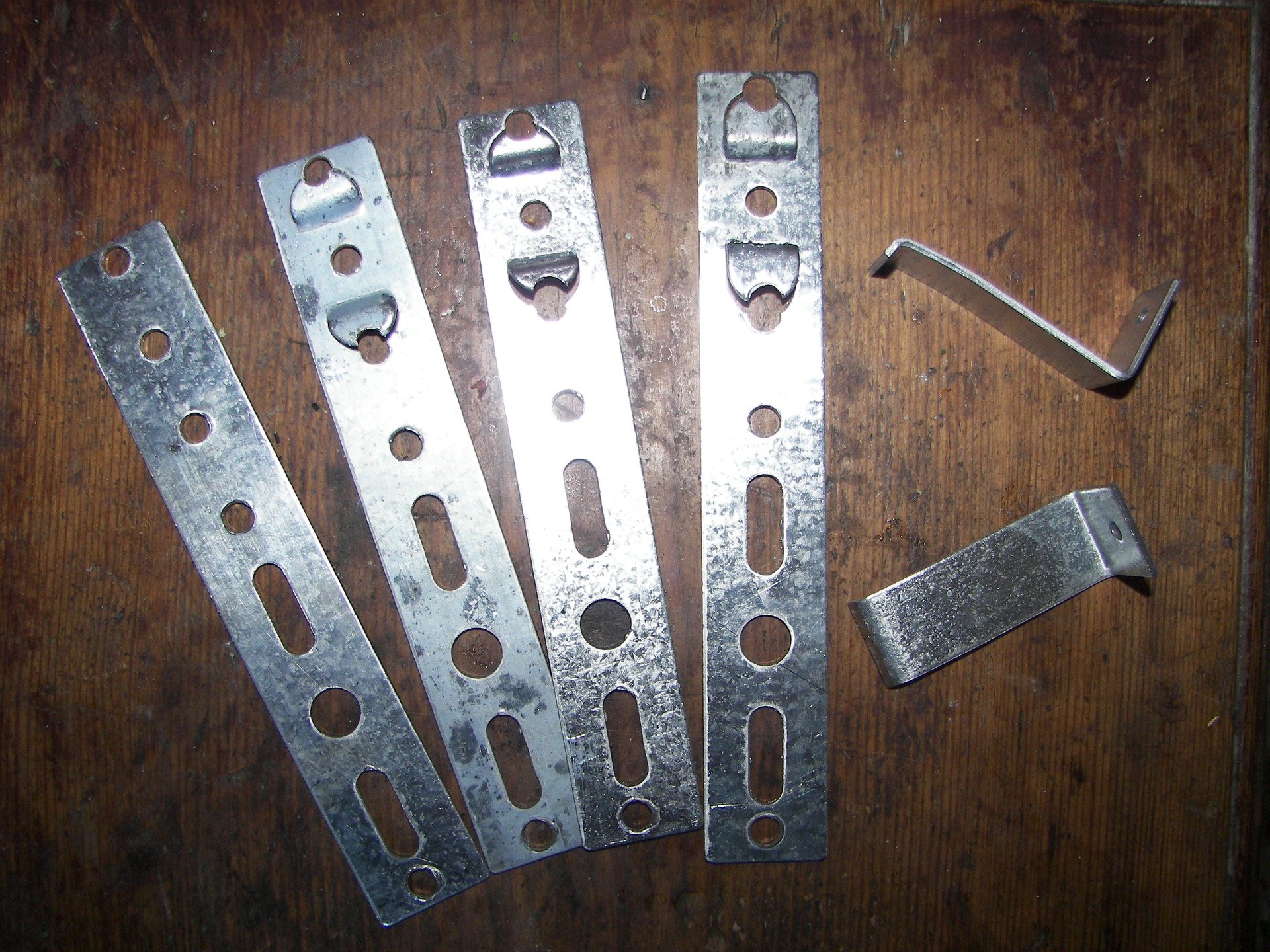

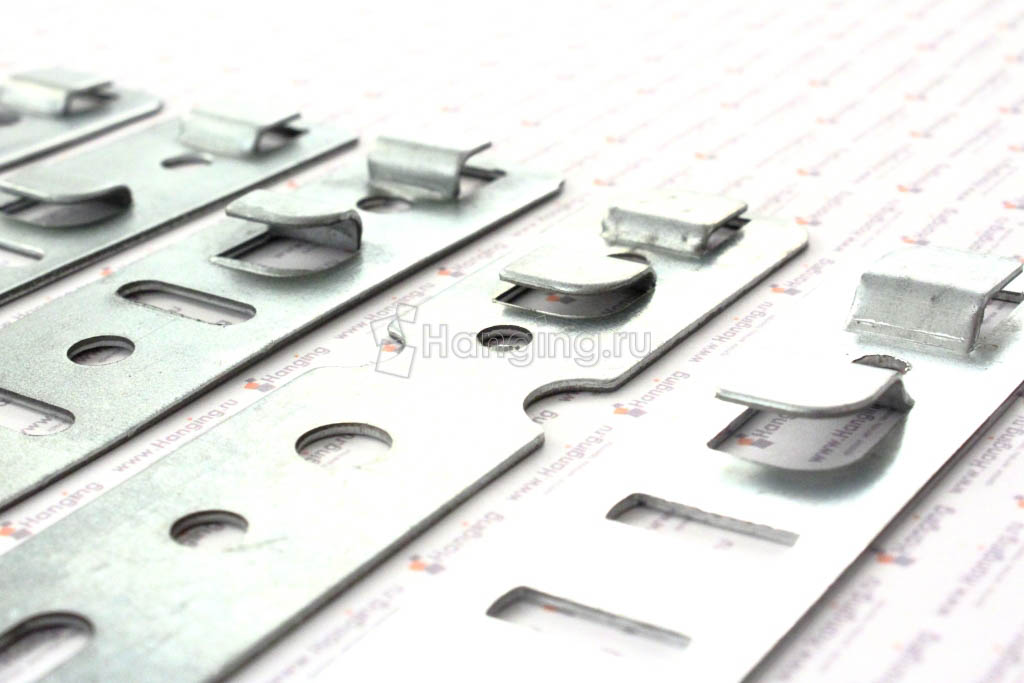

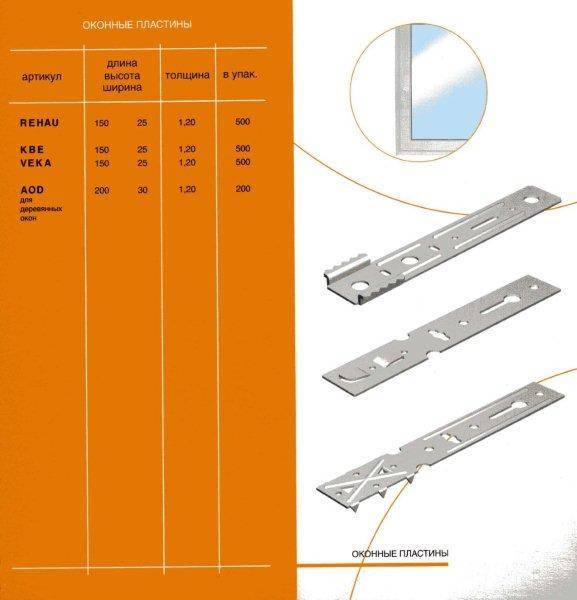

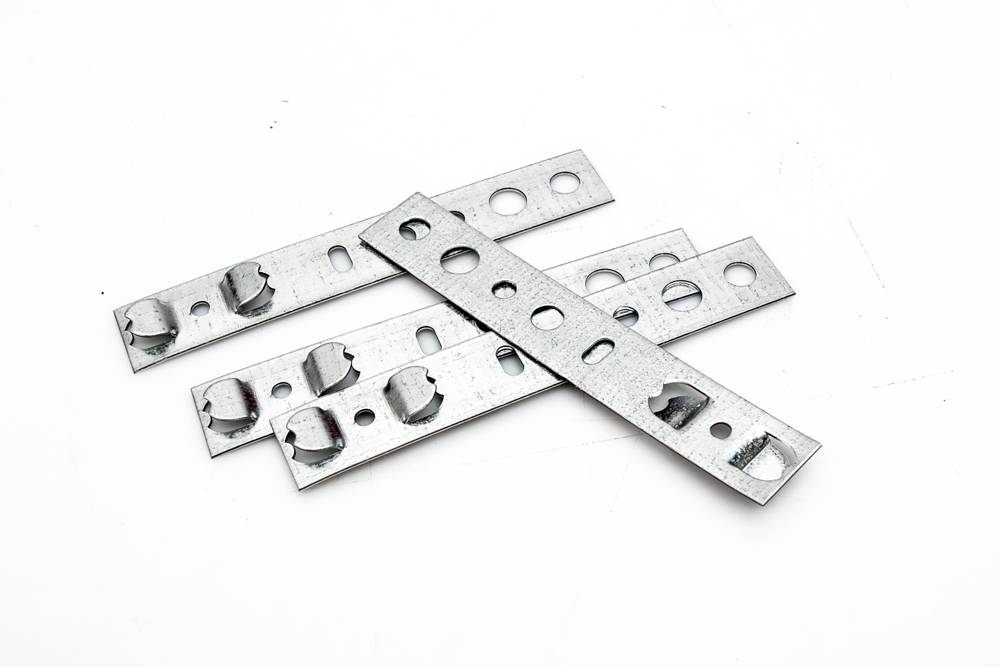

Внешний вид анкерных пластин

Удобнее всего проводить фиксацию анкерных пластин производится на оконные монтажными шурупами 40х5 мм. Для крепления гибких пластин в проеме понадобятся пластмассовые дюбели и стопорные шурупы. Каждый анкер должен иметь, как минимум, две точки крепления. Здесь понадобятся шурупы 50х6 мм.

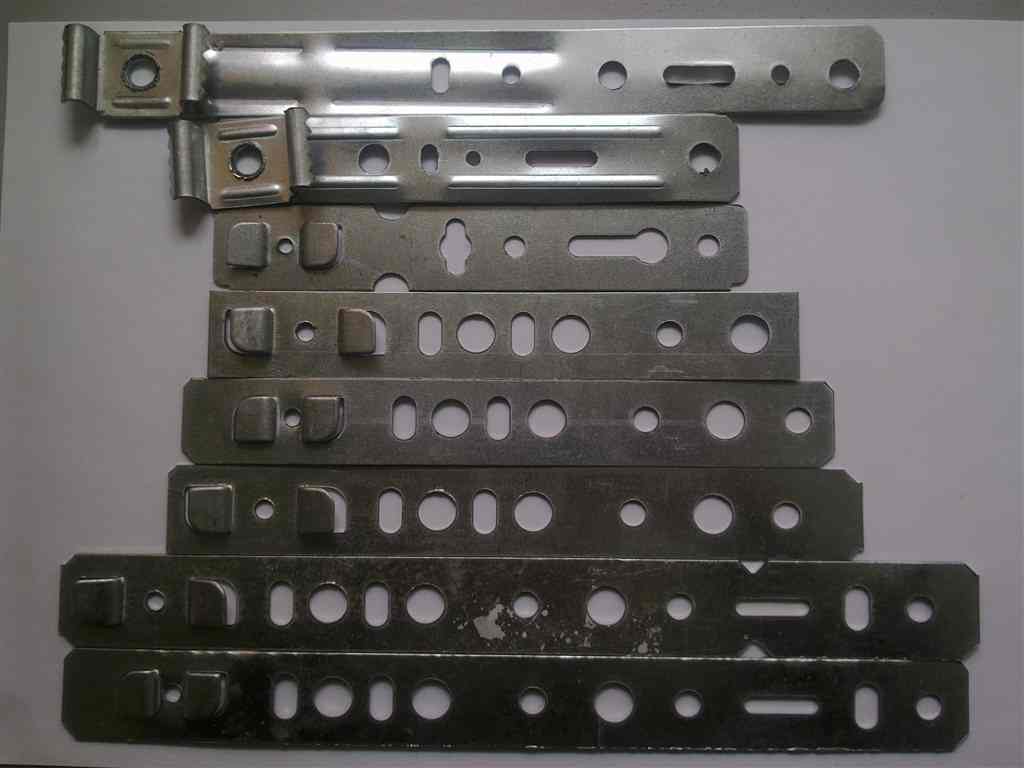

Виды анкерных пластин

Существует три основных вида анкерных оконных пластин:

  • Поворотные.
  • Неповоротные.
  • Для деревянных окон.

Поворотные изделия используют в тех ситуациях, когда крепление оконного блока в проеме затруднено по тем или иным причинам. Благодаря поворотному механизму пластина позиционируется на том участке стены, который обеспечивает наиболее прочною посадку.

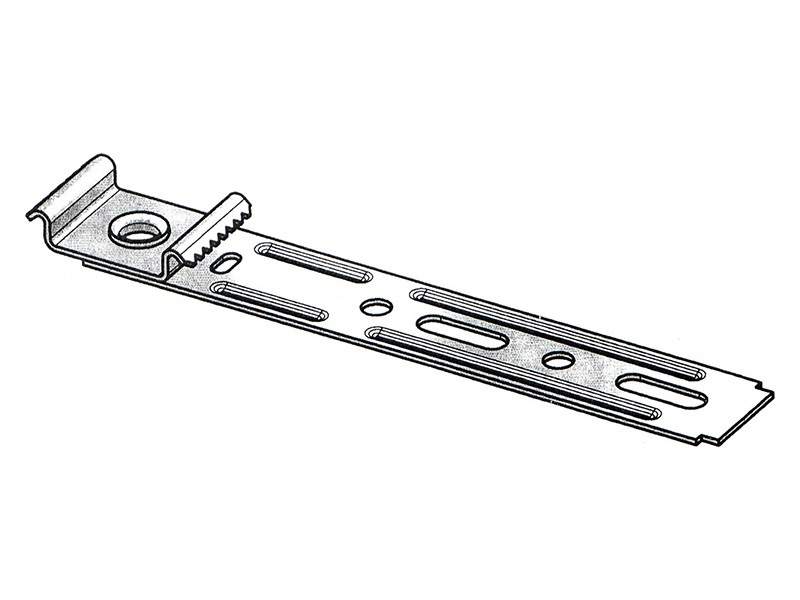

Поворотная анкерная пластина

Если все сделать правильно (точно совместить поворотник и внешние отогнутые зубья), изделие будет зафиксировано максимально надежно. При этом не возникнет опасность деформации профиля. Наличие поворотного элемента и возможность проводить изгибание элемента дает возможность использовать различные монтажные углы. Чаще всего таким образом устанавливаются арочные, трапециевидные и многоугольные системы.

С помощью простой неповоротной анкерной пластины осуществляется монтаж пластиковых окон внутри проема, с возможностью подбора оптимального угла крепления. Для улучшения прочности фиксации в некоторых моделях дополнительно присутствует когтевой зацеп.

Неповоротная анкерная пластина

Что касается анкеров для деревянных окон, то для установки пластиковых систем они не используются.

Анкерная пластина для деревянных окон

Плюсы и минусы анкерных пластин

Способность анкерных пластин быстро обеспечить надежное соединение между оконным блоком и стеной является главным их преимуществом. В результате этого удается не только сэкономить время и силы, но и хорошо противостоять сезонным и суточным колебаниям температуры (это чревато деформацией конструкции).

У этого типа крепления имеются и другие достоинства:

  • Простота монтажа. В отличии от крепления через раму пластины позволяют отказаться от необходимости полной разборки оконной системы. Это убыстряет установочные работы, как минимум, вдвое.
  • Выбор оптимального крепежного участка. Подвижные механизмы позволяют закрепить окно под наиболее удобным углом.
  • Возможность установки блока точно по уровню.
    Регулируя натяжение боковых винтов, можно добиться точного позиционирования рамы в пространстве. В этом случае не понадобится подкладывать колышки или корректировать проемы.
  • Сохранение целостности профиля. Использование анкерных пластин освобождает от необходимости оснащать профиль по периметру крупными монтажными отверстиями. Как результат, рама не утрачивает свою герметичность, что защищает от попадания наружной влаги внутрь оконного механизма.

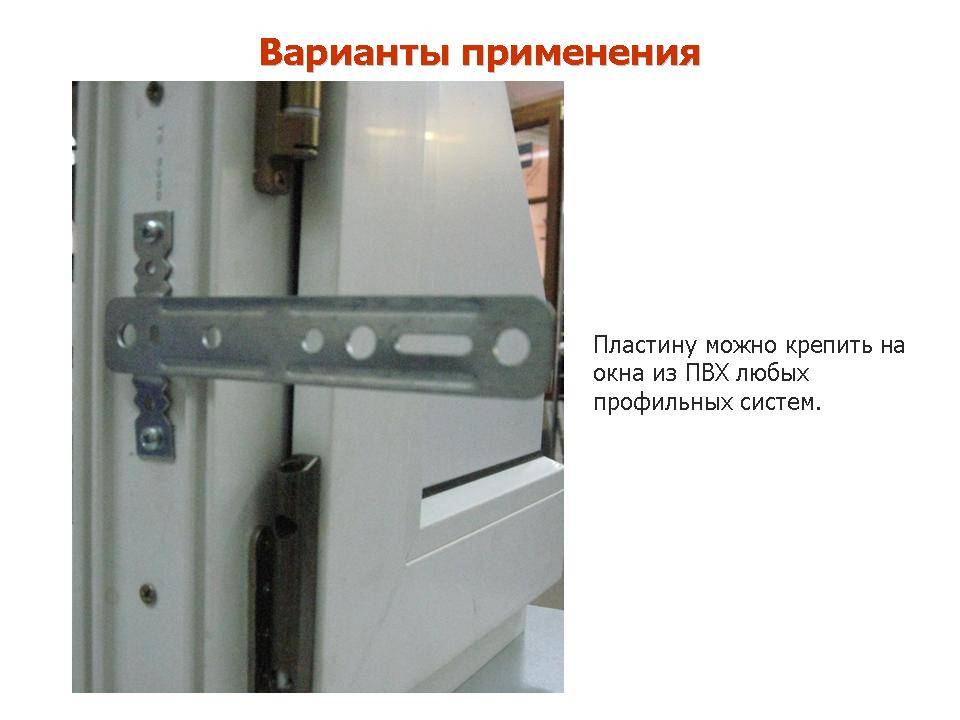

    Анкерные пластины, установленные на оконную раму
  • Быстрота демонтажных работ. При необходимости пластины откручиваются, и окно снимается. Это происходит намного быстрее, чем в случае применения сквозных болтов.
  • Возможность переустановки блока. Так как профиль не подвергается рассверливанию, оконную системы на пластинах можно переустановить в другое место.
  • Использование на стенах из разного материала. Кроме бетонных и кирпичных поверхностей, анкерные пластины хорошо держаться на древесине, пенобетоне, газосиликатных блоках и т.п. Особенно они удобны в тех случаях, когда в доме используются многослойные стены: стержневые крепежи (шурупы, анкерные болты) в подобных ситуациях оказываются бессильными.
  • Возможность маскировки. Анкерные приспособления открывают возможность для применения наличников, подоконников и накладных откосов, хорошо маскирующих монтажные зазоры. В таком случае отпадает необходимость в утапливании пластин в поверхность откоса, с последующей заделкой образовавшихся углублений штукатуркой или шпаклевкой.
  • Надежность крепления. Пластины хорошо переносят значительные эксплуатационные нагрузки, включая сильный ветер и отдачу во время открывания створок.
  • Дешевизна крепежей.

Есть у анкерных пластин и слабые стороны:

  • Ограничения по весу оконной конструкции. Надежность крепления на пластины гарантируется только для небольших и средних оконных блоков. Тяжелые конструкции (чаще всего ― балконного типа) лучше устанавливать сквозным прикручиванием через рамы. Это относится и к тем случаям, когда несколько рядов окон расположено друг поверх друга.
  • Опасность от частого открывания створок. В таком случае рама окна переживает дополнительные нагрузки, что может негативно сказаться на ее целостности. Те створки, которые открываются очень часто, рекомендуется дополнительно усилить болтовым креплением.
  • Нарушение декоративности. Замаскировать анкерную пластину получается далеко не всегда. В первую очередь это касается случаев использования в качестве завершающей отделки откосов штукатурки или шпаклевки. Утопить в поверхность откоса крепеж получается не всегда, особенно, если речь идет о бетонных стенах.

Монтаж окон на анкерные пластины

Перед началом работы необходимо обзавестись следующими инструментами:

  • Ударной дрелью или перфоратором.
  • Электрическим лобзиком или ножовкой по металлу.
  • Шестигранным ключом для регулировки фурнитуры.
  • Анкерными пластинами.
  • Измерительными приспособлениями (уровень, рулетка).
  • Крепежными материалами (шурупы, саморезы).
  • Силиконовым герметиком.

Рекомендации по использованию анкерных пластин для установки пластиковых окон:

  • Запрещается фиксировать окна на монтажный клей, пену и т. п. В качестве крепежного материала разрешается использовать только саморезы.
  • Осуществлять сверление нужно очень осторожно, избегая контактов патрона дрели и пластиковой рамы. Во избежание нанесения повреждений рекомендуется использовать длинное сверло и специальную пластиковую подкладку.
  • Активизацию ударного механизма желательно применять только на бетонных стенах.
  • Кирпичная стена, имеющая вертикальные пустоты, просверливается на стыковых межблочных участках.
  • Завинчивать шурупы разрешается шуруповертом. Особенно удобны модели, имеющие встроенный ограничитель движения, позволяющий контролировать глубину погружения самореза в раму.

Установка анкерных пластин

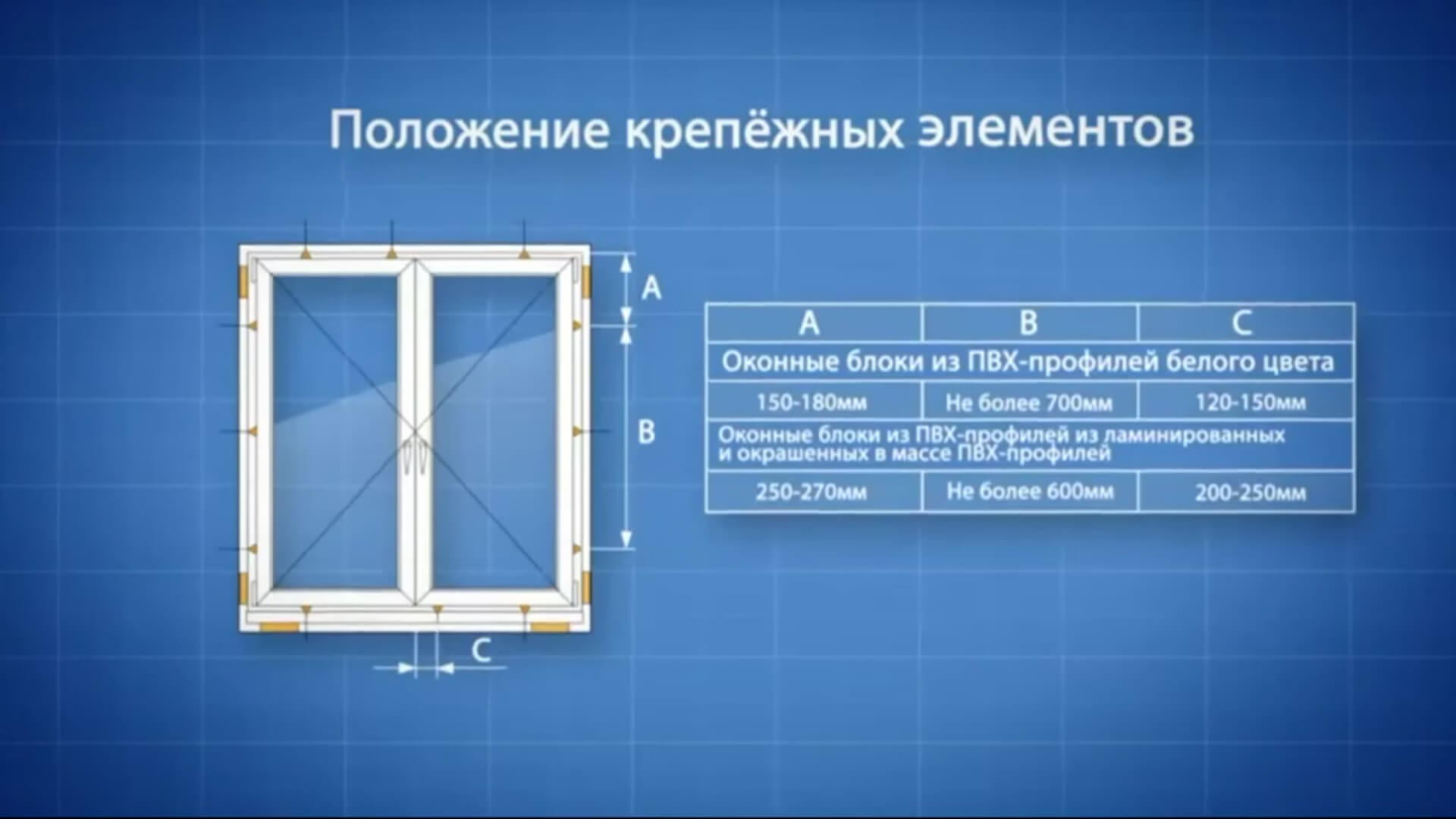

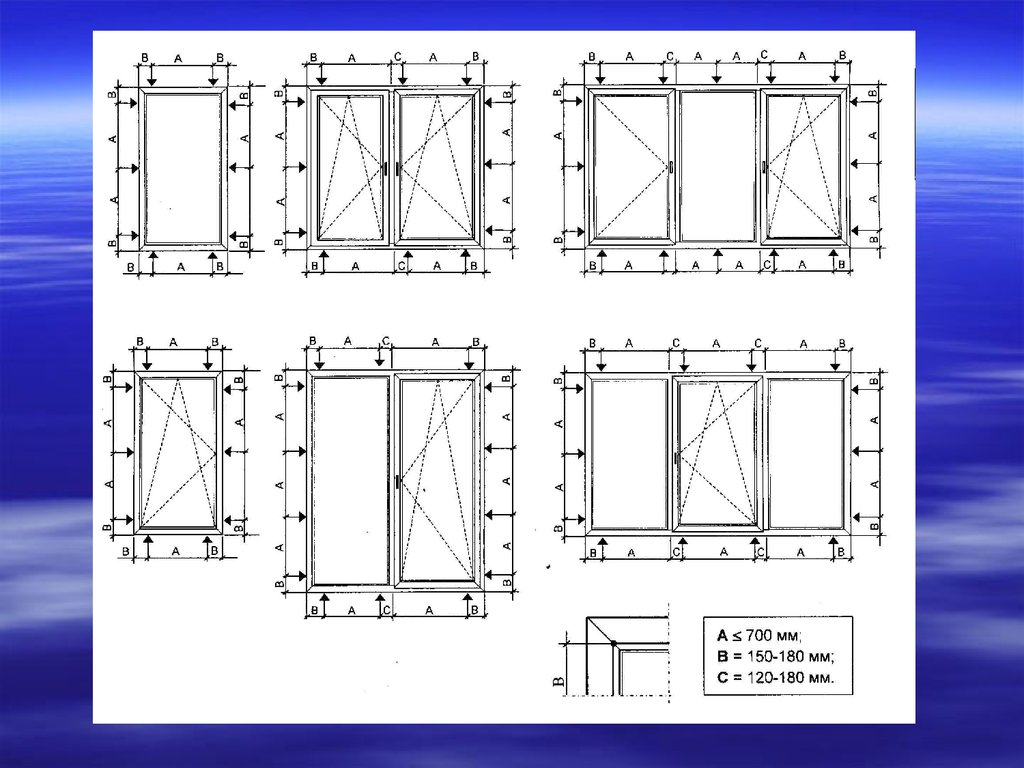

Первым делом проводится установка анкерных пластин. Оптимальная дистанция между отдельными крепежами на раме – не более 100 см. Окна значительной высоты рекомендуется оснащать дополнительным крепежным узлом. Расстояние между крайней пластиной и углом окна не должно превышать 25 см, иначе это грозит потерей устойчивости блока. Перед разметкой внешняя плоскость рамы освобождается от защитной пленки. Для установки зубчатых элементов пластины в профиле есть специальные выступы.

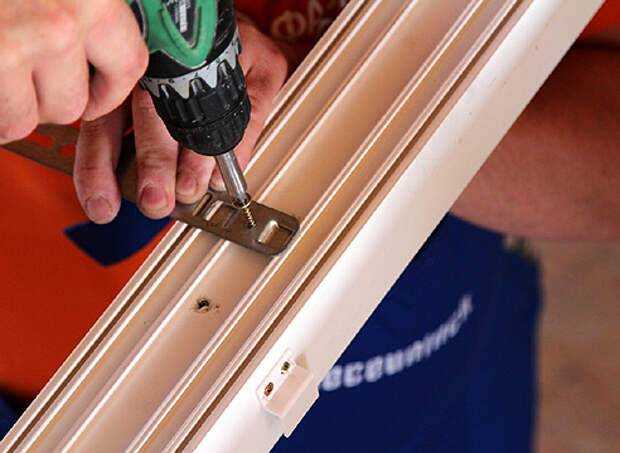

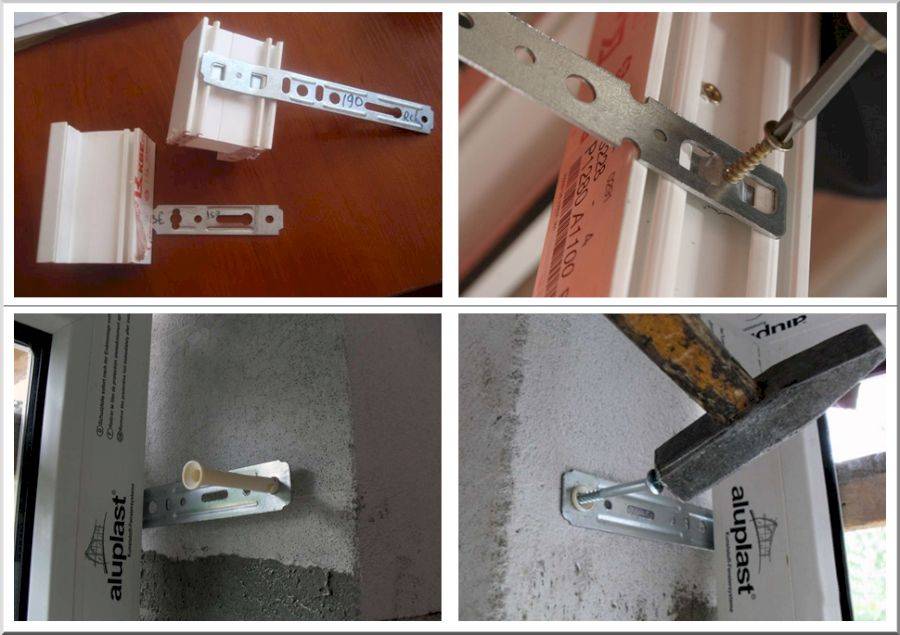

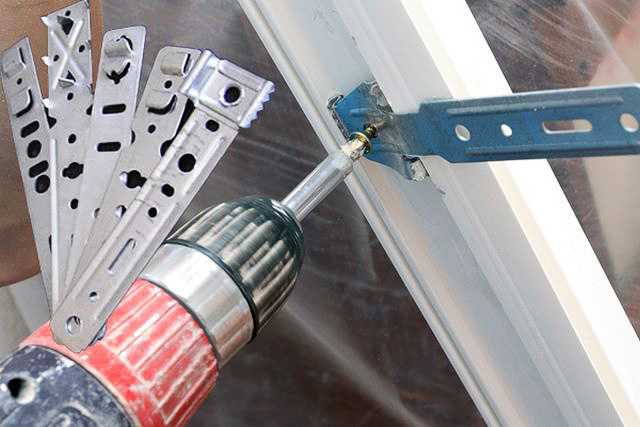

Монтаж анкерных пластин на раму

Чтобы сделать крепеж более надежным, его усиливают оконным шурупом. Далее таким же образом производят установку пластин по всему профилю, соблюдая вышеуказанные рекомендации по расстоянию между отдельными элементами. При подгибании пластины в местах насечкой нужно добиться того, чтобы первый изгиб прилегал к раме, а второй оказался над местом стенового крепления.

Установка рамы

Монтаж оконной рамы должен сопровождаться соблюдением всех пропорций и дистанций. Расстояние от рамы до проема находится в пределах от 20 до 35 мм. Узкие проемы приходится оформлять дополнительными посадочными местами под крепежи.

Подготовка оконного проема

Подготовив проем, в него вставляют раму. Корректировка ее положения по вертикали проводится забивкой под горизонтальные участки деревянных или полимерных подкладок толщиной до 30 мм.

Установка и фиксация оконной рамы в проеме

Выставив конструкцию, можно фиксировать ее к проему. На кирпичных и бетонных стенах обычно применяются дюбеля 6х40 мм, на деревянных ― 42х45 мм. Чтобы не возникали перекосы, при креплении рекомендуется соблюдать последовательность. Лучше всего вначале закрепить нижние углы, что позволит выровнять раму по уровню. Верхнее крепление проводится на завершающем этапе. Рекомендуется фиксировать каждую анкерную пластину двумя болтами.

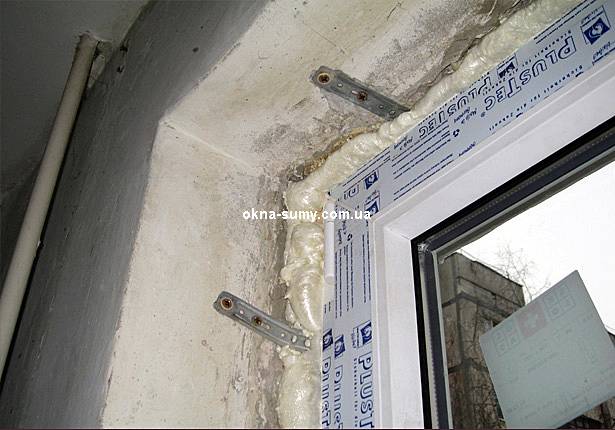

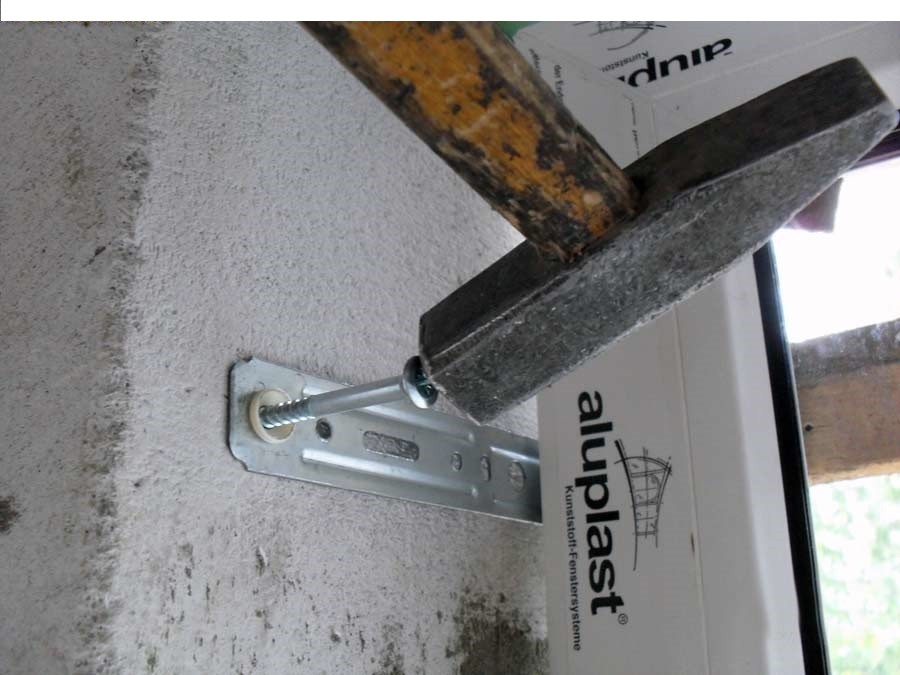

Фиксация окна при помощи анкерных пластин

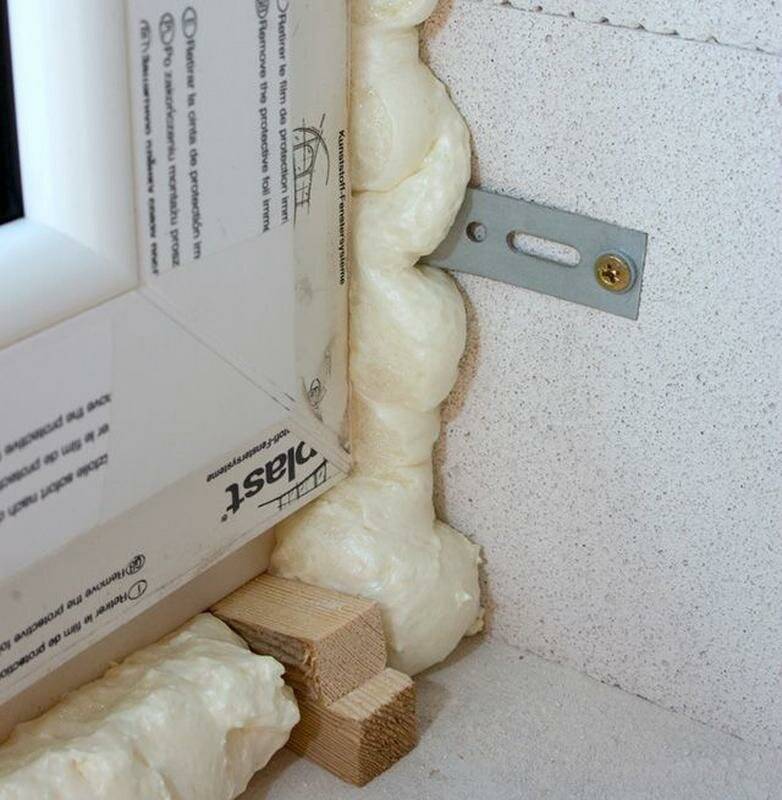

Укладка пены

Закончив основные монтажные работы, нужно заполнить монтажной пеной зазоры между рамой и стенками проема. Объемные щели лучше заполнять в два захода, с паузой на 1,5-2 часа. В продаже представлено несколько типов монтажной пены с разными характеристиками. При выборе подходящего варианта ориентируются в основном на погодные особенности региона. Чаще всего на упаковке имеются указания по этому поводу.

Укладка монтажной пены

Утеплять внутреннюю часть монтажного шва лучше всего полиуретановой пеной, строительным герметиком или пароизоляционной утепляющей лентой на основе бутила. Укладывать пену рекомендуется очень выверено: недостаток материала не позволит добиться хорошей герметичности помещения, а лишнее количество грозит деформацией оконного профиля. После застывания выступившую за пределы щелей пену обрезают с помощью острого ножа. Лучше это делать спустя 48-36 часов.

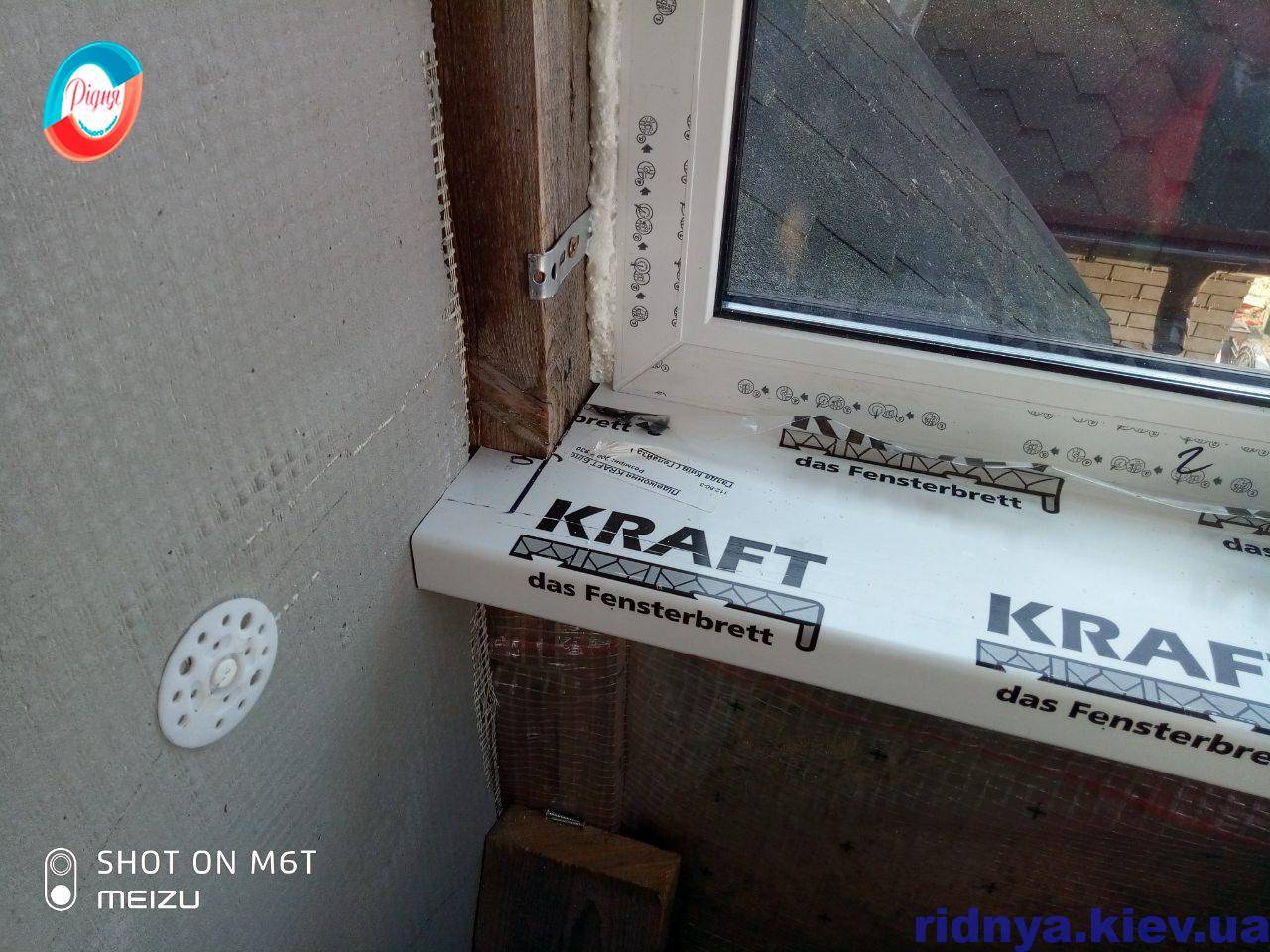

Монтаж подоконника и отлива

По правилам подоконник разрешается монтировать спустя 24 часа после запенивания щелей: это дает время материалу хорошо высохнуть и схватиться. На практике эта рекомендация часто игнорируется (особенно, если работает монтажная бригада). При выборе подходящего подоконника нужно рассматривать только те варианты, ширина которых превышает толщину наружной стены. Пластиковое изделие легко подрезается по длине электрическим лобзиком или ножовкой по металлу.

Подогнав подоконник, его выставляют по уровню и закрепляют. Пустоту, которая образуется под низом, нужно заполнить пеной, установив на поверхность несколько грузов (банки с водой, кирпичи). В таком положении изделие оставляется до следующего дня.

Монтаж подоконника

Параллельно с подоконником проводится монтаж отлива. Его вставляют в нишу под основной рамой и прикручивают на подоконную планку. В результате этого создается дополнительная защита от попадания внешней влаги в помещение.

Монтаж отлива

Внешняя отделка

Установив пластиковое окно на анкерные пластины, нужно обязательно оформить наружный откос. При этом преследуются как декоративные, так и практические цели, т.к. неприкрытая пена склонна постепенно разрушаться под воздействием атмосферных воздействий. Самый простой вариант ― использовать для этого штукатурку или стартовую шпаклевку. Накладывая раствор, важно добиться полного покрытия монтажных швов. Что касается внутренней отделки откоса, то его обычно проводят заодно с общим ремонтом помещения.

Штукатурка откосов окна

Вывод

Выбирая вариант крепления пластикового окна, рекомендуется остановиться на анкерных пластинах. Особенно это касается тех случаев, когда монтажные работы проводятся новичками. По ходу работы важно не спешить, точно выполняя изложенные выше рекомендации.

Также можете посмотреть несколько видео по теме:

Анкерная пластина для монтажа пластиковых окон, для быстрого монтажа окна

  • Сложности, связанные с установкой
  • Как монтируется на пластину?
  • Другие способы крепления пластикового окна
  • Как установить Windows на анкерную пластину?
  • Последовательность работ при установке окон на анкерную плиту

Существует несколько способов установки пластиковых окон. Анкерные пластины для окон ПВХ используются достаточно часто, укреплять их можно по-разному. Каждый метод имеет определенные положительные стороны, но не лишен и недостатков. Проиллюстрируем их, предоставив читателю самому выбрать наиболее подходящий для него вариант, так как комплексного решения предложить невозможно.

Трудности, связанные с установкой

анкерного крепления рамы, хотя это может показаться простым времяпрепровождением, на самом деле может вызвать различные негативные последствия, особенно если сборку будет проводить любитель. Прежде чем решить, нужно ли вам крепление, следует внимательно изучить возможные последствия ошибки.

  • В этом случае рама крепится с помощью анкерных болтов. Для того, чтобы сделать такое крепление, необходимо просверлить раму пластикового окна. Минусом такой акции можно назвать сразу негерметичные стеклянные камеры.
  • Еще одной проблемой может быть примерзание конструкции, т.к. при бурении ломается система армирования. Если стеклопакеты будут промерзать, вы столкнетесь с избыточной влажностью в помещении, а на откосах со временем может появиться плесень.
  • Установку должен производить опытный мастер, так как при неаккуратной работе пластиковая конструкция может растянуться. Если геометрия рамы нарушена, вернуть ее в нормальное положение будет сложно или невозможно.

Но

, несмотря на все недостатки, у такого способа крепления есть важное преимущество: окно будет надежно закреплено, и его можно будет демонтировать, только тщательно разобрав внутреннюю часть. Установка занимает немного времени, не требует выравнивания, как в случае с пенопластом, после установки конструкция сразу готова к эксплуатации. Компаунд считается максимально надежным и долговечным. Сами болты и пластины стоят недорого и есть во всех магазинах для рукоделия.

Виды крепления окна

Как крепится на плиту?

Анкерная пластина Окна ПВХ Помогают сделать процесс монтажа конструкции быстрым и легким. Одним из важных преимуществ является отсутствие необходимости выдвигать рамы стеклопакетов. Профильная система не подвергается сверлению, а значит, позволит избежать проблем, возникающих при сверлении рамы. Стеклопакеты не разгерметизируются, конструкция не теряет жесткости, не начинает замерзать. Риск перекоса рамы полностью отсутствует. Однако назвать метод идеальным тоже нельзя: один из основных недостатков заключается в том, что он не имеет привлекательного внешнего вида, так как часть крепления после установки будет видна.

Совет : Анкерные пластины можно спрятать под откосы, если правильно их установить и замаскировать ее наложением.

Вторым существенным недостатком является повышенная нагрузка на конструкцию при частом открывании створок. Окно может быстро выйти из строя, поэтому специалисты рекомендуют монтировать таким образом только глухие конструкции.

Другие способы крепления пластикового окна

Существует способ, при котором совмещается несколько способов крепления рамы. В этом случае можно избежать некоторых недостатков двух перечисленных выше способов. При комбинированном способе верхняя часть рамы крепится на анкерной плите для окон, а нижняя фиксируется анкерами. Это позволяет избежать ударов рамы при открывании, а также регулировать ее высоту.

Монтажная пластина с окном на саморезы

Как установить окна на анкерную пластину?

Крепежные планки для окон ПВХ выпускаются разные, поэтому перед установкой нужно правильно выбрать необходимую. Существует всего два вида конструкций: универсальные, подходящие к любым оконным рамам, и специальные, предназначенные для окон нестандартной формы. Такие элементы имеют специальные выступы, с помощью которых их можно закрепить шурупами, вставив в паз оконного профиля. Универсальная пластина с проушинами на болтах.

Совет : Крепежные болты нужно выбирать 4,5х35 мм. Обратите внимание на жало, оно должно иметь сверло по металлу, иначе просверлить конструкцию будет сложно.

Крепление на анкер

Последовательность работ при установке окон на анкерную пластину

При использовании стандартных окон потребуется около 5 анкерных пластин. Одни из них будут располагаться по центру кадра, другие располагать, отступив от угла примерно на 20 см. При установке окна не нужно снимать или тянуть штапики: пластина крепится к внешней стороне оконного проема, фурнитура в этом случае является сквозной.

расположение анкерных пластин на окне

Совет : если конструкция имеет большие размеры, например, превышает 4 кв. м, то не стоит монтировать его на плиту, так как окно будет большой массой. Можно использовать дюбельное соединение, которое можно комбинировать с анкерными пластинами.

Положение плит на стене разметьте заранее, чтобы крепление было более качественным, просверлите в стене биту для выбивания ложа плиты. Лежащий в углублении фиксирующий элемент должен находиться плотно, не выступая за его границы. После монтажа конструкции рекомендуется заполнить зазор монтажной пеной: это поможет избежать сквозняков и надежно закрепить окно.

Заключение : Монтажная планка для окон ПВХ – быстрый и удобный способ крепления, хотя и не лишенный недостатков. При правильном подходе это доступное и быстрое решение для надежного монтажа оконных конструкций.

Видео:

Видео:

Установка пластиковых окон.

Рабочий прикрепляет анкерную пластину с помощью отвертки Стоковое Фото ©brizmaker 120748222

Установка пластиковых окон. Рабочий прикрепляет анкерную пластину с помощью отвертки Стоковое фото ©brizmaker 120748222

Изображения

ВидеоРедакцииМузыка и звуковые эффекты

Инструменты

Предприятие

Цены

Все изображения

ВойтиРегистрация

Чтобы загрузить это изображение, 07

уже зарегистрированы? Войти

Я согласен с Пользовательским соглашениемПолучать рассылку и специальные предложения

Установка пластиковых окон. Рабочий прикрепляет анкерную пластину с помощью отвертки

— Фото автора brizmaker

Похожие лицензионные изображения:

Смотреть больше

Смотреть больше

Та же серия:

Строитель использует отвертку, чтобы прикрепить ДСП (ДВП) к стенеВертикальный и обрезанный вид профессионального рабочего с помощью электрической отвертки, установить металлический рельс на деревянный потолок для системы двери гаража. Концепция улучшения здания и строящегося дома. Крупным планом обрезанное фото взрослого рабочего, просверливающего отверстие, деревянный столб, держащего инструмент в руках. Вертикальный и обрезанный вид профессионального работника, использующего измерительный уровень, проверяющего поверхность потолка, стоящего у изолированной стены с материалом из минеральной ваты. Установка пластикового окна. Рабочий прикрепляет анкерную пластину с помощью отверткиВысокий угол обзора сверху. Фотография ремонтника, использующего профессиональный инструмент с электрической отверткой и ремонтирующего, фиксирующего на строительстве нового деревянного стола или столешницы с металлическим элементом. крыша с использованием строительного степлера и фиксированного материала в деревянной секции. Рабочий с электродрелью, устанавливающий коричневую металлочерепицу на деревянный дом. Обрезанный вид профессионального рабочего, использующего электрическую отвертку и устанавливающего новую систему гаражных ворот в строящемся домеРабочий на крыше с электрической дрелью, устанавливающий красную металлическую плитку на деревянный дом. Рабочий использует автоматическую отвертку, чтобы починить болт

Подробнее

Информация об использовании

Вы можете использовать эту бесплатную фотографию «Установка пластиковых окон. Рабочий прикрепляет анкерную пластину с помощью отвертки» в личных и коммерческих целях согласно Стандартной или Расширенной лицензии. Стандартная лицензия распространяется на большинство вариантов использования, включая рекламу, дизайн пользовательского интерфейса и упаковку продуктов, и позволяет издавать до 500 000 печатных копий. Расширенная лицензия разрешает все варианты использования в рамках Стандартной лицензии с неограниченными правами печати и позволяет вам использовать загруженные стоковые изображения для продажи товаров, перепродажи продукта или бесплатного распространения.

для пластиковых и алюминиевых окон, размеры плит для окон ПВХ. Как их установить? Универсальные и другие вставки

  1. Что это?
  2. Обзор видов
  3. Размеры (изменить)
  4. Особенности установки

Одним из способов монтажа оконных конструкций является установка их с помощью анкерных пластин. Это удобно, так как процесс не предполагает снятия герметизирующей заглушки и вытягивания стеклопакета из рамы, а фиксация саморезами требует полной разборки.

Дополнительным преимуществом использования плит является возможность проведения работ своими силами, не прибегая к услугам профессионалов.

Что это?

Приобретение необходимого крепления возможно только при хорошем понимании того, что собой представляет анкерная пластина. Это плоская металлическая деталь с множеством отверстий для крепления. Как правило, изготавливается из стали, прошедшей процесс оцинковки, что защищает материал от коррозии и других внешних воздействий.

Использование анкерных пластин дает ряд преимуществ.

  • Позволяет использовать крепеж в условиях повышенной влажности.
  • Плиту легко замаскировать декоративными элементами, подоконником или откосом, и она не будет бросаться в глаза.
  • Не нужно просверливать профиль рамы, как в случае с саморезами.
  • Металлические детали надежно защищают окна от сильного ветра и деформации, вызванной перепадами температур. Этот вид соединения является самым прочным и при этом остается эластичным.
  • Окна легко выравниваются или наклоняются.
  • Беспроблемное снятие креплений при необходимости — они легко откручиваются. Возможность выбора точек фиксации по желанию.
  • Вы всегда можете переустановить оконный лист.
  • Монтаж с использованием пластин более экономичен по времени и затратам – фурнитура имеет доступную цену.

Такое крепление считается идеальным, когда оконный профиль монтируется в стену из самана, пустотелого кирпича, бруса, то есть имеет неплотное основание. Однако следует помнить, что большие оконные конструкции лучше крепить на специальные дюбели через профиль рамы, так как плиты не в состоянии выдержать их вес. Поэтому использование целесообразно только для окон средних размеров.

Возможно, это определенный недостаток популярного фиксатора, а также то, что его лучше использовать при нечастом открывании створок или для глухого окна. Но если вам нужно было установить изделие нестандартной формы, многоугольной, трапециевидной или арочной модели, вместо обычного анкера всегда лучше использовать поворотную фурнитуру.

Обзор видов

На сегодняшний день в продаже можно встретить большое количество видов плит с различными способами крепления: с защелками, зубчатыми выступами для крепления болтами и саморезами. При покупке сложных оконных систем в комплекте с изделиями поставляются крепежные детали с ушками, предназначенными специально для их установки. Взаимозаменяемые, универсальные детали часто входят в комплекты окон ПВХ.

Наиболее распространены два типа.

  • Вертлюг … Пластины, прочно фиксируемые при монтаже поворотом.
  • Неподвижный :
    • застежки со специальными кольцами для надежного захвата;
    • невращающийся, устанавливается под разными углами и обеспечивает прочную фиксацию.

Кроме того, существуют крепления для деревянных окон, подходящие только для деревянных оконных систем. … Анкерные хомуты подходят для работы с любым настенным покрытием, для пластиковых и алюминиевых конструкций без их распаковки, что актуально, если монтажник не имеет специальных навыков. Этот способ намного проще, чем монтаж болтами, и универсальные изделия из ПВХ также может использоваться для дверей, деревянных рам и других конструкций из ПВХ. В отличие от универсальных перфорированных металлических планок, специализированные детали с зубчатой ​​фиксацией обладают повышенной надежностью.

Различные модели фурнитуры с поворотным узлом особенно востребованы, когда нет возможности провести крепеж в самом оконном проеме. Но без разборки стеклопакета и створок монтаж при помощи накладок осуществляется с внешней его стороны.

Размеры (редактирование)

Обычно анкерные крепежные детали изготавливаются из оцинкованных стальных листов, толщина которых не превышает 1,5 мм. Для окна стандартного размера и формы требуется не менее 5 пластин: 1 – на центральную часть, 2 – на боковые стороны, 2 – на верхнюю и нижнюю части рамы. На деталях маркируется толщина и длина полосы, например, 150х1,2, но иногда встречаются изделия, на которых видно расстояние между ее «усами». Тогда маркировка будет выглядеть так – 150х1,2х31. Длина разных моделей может варьироваться от 10 до 25 см, толщина – 1,2–1,5 мм, ширина – 25–50 мм.

Пластины крепятся к оконному блоку с помощью шурупов длиной не менее 40 мм и диаметром от 5 мм. Для крепления к внутренней плоскости стен используются дюбели-гвозди (длина — 50 мм, диаметр — 6 мм). Для пластиковых конструкций, в том числе для одностворчатых, распашных и других видов окон, рекомендуется использовать анкерные пластины. Они идеально подходят для горячего башмака размером 120 x 60 см. В большинстве случаев их не нужно искать дополнительно — они идут в комплекте с оконной системой.

Особенности монтажа

Для оконного блока наиболее безопасным является крепление с помощью накладок, а металлические детали можно спрятать в процессе отделки.

Но прежде чем браться за самостоятельный монтаж, вам потребуется изучить правила работы с анкерными плитами.

  • Жесткость фиксации любой металлический стержень чуть меньше анкеров. Если окно слепое, достаточно только пластин. При установке крупногабаритного изделия с тяжелыми створками требуется равномерная компенсация нагрузки, поэтому вам нужно будет не только вставить деталь в паз и защелкнуть ее, но и подстраховаться саморезом, который должен входить вглубь профиль рамы.
  • Крепления по бокам монтируются на расстоянии 25 см от уголков , в верхней и нижней части, а вверху соединение размещается строго посередине. Между плитами важно выдерживать интервал не менее 50 см и не более 1 м.
  • Необходимо соблюдать за правильным изгибом деталей (только под острым углом), что минимизирует горизонтальное смещение и дает оптимальную жесткость соединения.
  • В дебюте первые нужно просверлить отверстие под анкерный дюбель , а затем расположить его так, чтобы широкая горловина прижимала металлическую полосу к поверхности проема. Для крепления одной детали возьмите 1 или 2 дюбеля размером 6–8 мм. Окончательная фиксация осуществляется коническим стопорным винтом.
  • Несмотря на то, что соединение дополнительно маскируется подрезкой откоса или штукатуркой, целесообразно делать пазы до 2 мм при подготовке точек для фиксации — это обеспечит заподлицо пластин с поверхностью проема .

Рассмотрим алгоритм установки оконной системы на примере изделий из ПВХ.

  • Необходимое освободить оконную раму от упаковочной пленки, после этого необходимо снять створку с петель, установить доборный и соединительный профили.
  • Произведен точный расчет, где будут монтироваться крепления. Пластины вставляются в раму и размещаются в проеме. Расположение точек отмечается на стене мелом или карандашом.
  • Каркас должен быть оклеен изнутри и снаружи монтажным скотчем, пароизоляцией и паропроницаемостью, для обеспечения гидроизоляции.
  • Зубчатые элементы пластины («ножки») вставляются в пазы на профиле под необходимым углом так, чтобы они плотно прилегали к откосу. Дополнительно можно зафиксировать деталь специальным саморезом.
  • Соблюдая расстояние от анкера до края 20-25 см, прикрутите все пластины вокруг проема.
  • Важно, чтобы правильный изгиб застежки присутствовал в двух точках контакта: с проемом и рамой.
  • Каждую планку следует закрепить саморезом и закрутить через пластиковую насадку в армирующий профиль. Глубина отверстия должна быть на 10 мм больше длины дюбеля.
  • Каркас устанавливается так, чтобы под каждой секцией конструкции и в углах были жесткие уплотнители. После этого конструкция фиксируется вертикально с помощью монтажных клиньев.
  • Прежде чем окончательно жестко зафиксировать детали, необходимо отрегулировать положение блока с помощью строительного уровня.

Заключительные работы — создание монтажного шва, смачивание его водой с помощью пульверизатора, теплоизоляция пенополиуретаном … Желательно не допускать его переизбытка. Для этого можно использовать пароизоляционную бутиловую ленту, строительную герметизирующую мастику. В завершение откосы отделываются – штукатурной смесью, облицовочной каменно-полимерной плиткой, фасадными материалами. Если выбирать между двумя способами установки окон, при отсутствии опыта профессионалы советуют использовать плиты.

При использовании анкерных дюбелей потребуется дополнительная помощь, сам процесс займет много времени, и всегда есть риск повредить стекло. Кроме того, потребуется дорогостоящее оборудование – перфоратор большой мощности и специальные дюбели 10х132 мм. Если окно ПВХ крепится болтами, то возможна его разгерметизация, кроме того, при незнании тонкостей и неправильном монтаже нарушается геометрия рамы, и она со временем растягивается.

В этом случае выход один — конструкцию необходимо переустанавливать. Поэтому для самостоятельной сборки целесообразнее купить плиты или привлечь к процессу работы профессионалов.

В следующем видео вас ждет установка окон ПВХ на анкерные плиты.

Комментарий успешно отправлен.

Рекомендуется прочитать

Winkhaus Крепежные скобы или зажимы для композитных дверей и окон из ПВХ – DéDannan Door and Window Parts Ирландия

Дверные и оконные детали DéDannan

Фейсбук Твиттер Телеграмма WhatsApp

0,00 € 0 Тележка

0,00 € 0 Тележка

0,00 € 0 Тележка

Доступность: В наличии (возможен заказ)

Количество

Winkhaus Композитные дверные и оконные скобы или зажимы для крепления дверей и ПВХ

Крепежные зажимы Кронштейны для установки окон и дверей из ПВХ

Эти скобы/зажимы для крепления окон от DeDannan позволяют легко устанавливать окна, вставляя их во внешнюю раму, без использования винтов или креплений. После установки прикрутите фиксирующую ленту, чтобы зафиксировать окно.

Артикул фбккум Категории Аксессуары, Аксессуары для дверей, Крепежные ремни для дверей и окон скобы, Аксессуары для окон, Детали для окон и дверей Ирландия Теги Крепежные кронштейны для композитных дверей и окон из ПВХ, Крепежные скобы или зажимы для композитных дверей и окон из ПВХ, Крепежные зажимы для дверей и окон из ПВХ, Крепежные зажимы Кронштейны для установки окон и дверей из ПВХ

Фейсбук Твиттер Инстаграм YouTube

  • Описание
  • Отзывы (0)

Эти зажимы подходят для фиксации композитных дверей Palladio, композитных дверей Rhino или композитных дверей Munster Joinery при установке новых или замене дверей и окон.

Технические характеристики

  • Длина 230 мм
  • Ширина 25 мм
  • Толщина 2 мм
  • Наконечники от середины до середины 40 мм

Что включено?

6 крепежных уголков (подходят для одной двери или окна)

Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.
