Классика – конструкция с четырьмя скатами для россиян остается необычной, вызывая ассоциации с заморским укладом. Ее строят, когда хотят применить интересные архитектурные решения, добиться особенного эффекта, который воспринимается иначе, дом выгодно отличается от однообразных строений.

На фото четырехскатной крыши представлено большое разнообразие вариантов, главное – строить в соответствии со всеми правилами, тогда можно будет воспользоваться многочисленными преимуществами.

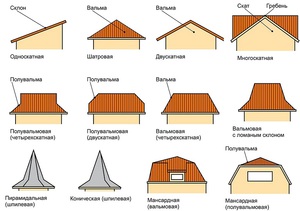

Разновидности четырехскатных крыш

Делать чертежи четырехскатных крыш самостоятельно – задача трудная: специалисты смогут грамотно выполнить расчеты. Скаты выполняют как равнобедренные треугольники, когда крыша сверху выглядит как квадрат, она является шатровой, а если напоминает прямоугольник, разновидность называется вальмовой.

Классическая вариация

К классике относится вальмовая или голландская крыша, отличающаяся устойчивостью к неблагоприятным погодным условиям: сильному ветру и обильным снегопадам.


Поверхность конструкции формируют 2 ската в виде трапеции с длинных сторон и 2 ската с треугольной формой с коротких сторон.

Многие современные архитекторы считают, что в эстетическом плане голландская крыша смотрится более презентабельно по сравнению с шатровой. Стропильную систему образуют 4 опорных бруска, они спускаются от скатов к верхним углам сооружения.

2 вида полувальмовой крыши:

  • Голландская – от боковых скатов отрезают часть от торцевой верхней стороны.
  • Датская – от боковых скатов отрезают часть от торцевой нижней стороны.

Конструкция голландской крыши

Полувальма объединяет в себе характеристики двускатной и четырехскатной крыши: торцевые скаты представлены в виде треугольников, длина вальма меньше длины боковых скатов в 1,5 – 3 раза.

Конструкция позволяет выполнить установку вертикального окна, она не имеет острого выступа, характерного для двускатной кровли, поэтому крыша выдерживает большие ветровые нагрузки.

Конструкция датской крыши

Эта разновидность вальмовой крыши характеризуется простотой монтажа, необходимо монтировать торцевой скат снизу, оставляя под коньком маленький фронтон.

Датская конструкция дает следующие преимущества пользователям:

  • Нет необходимости устанавливать проблемные мансардные окна, которым требуется качественная гидроизоляция.
  • Вариант обеспечивает хорошее естественное освещение мансардного этажа благодаря выполнению вертикального остекления.

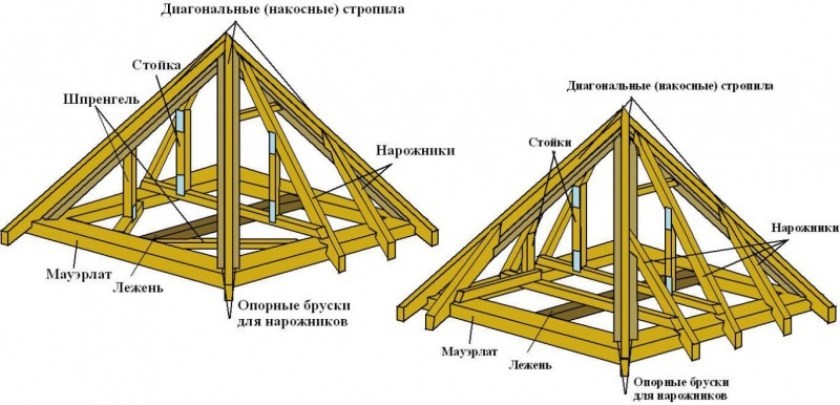

Конструкция шатровой крыши

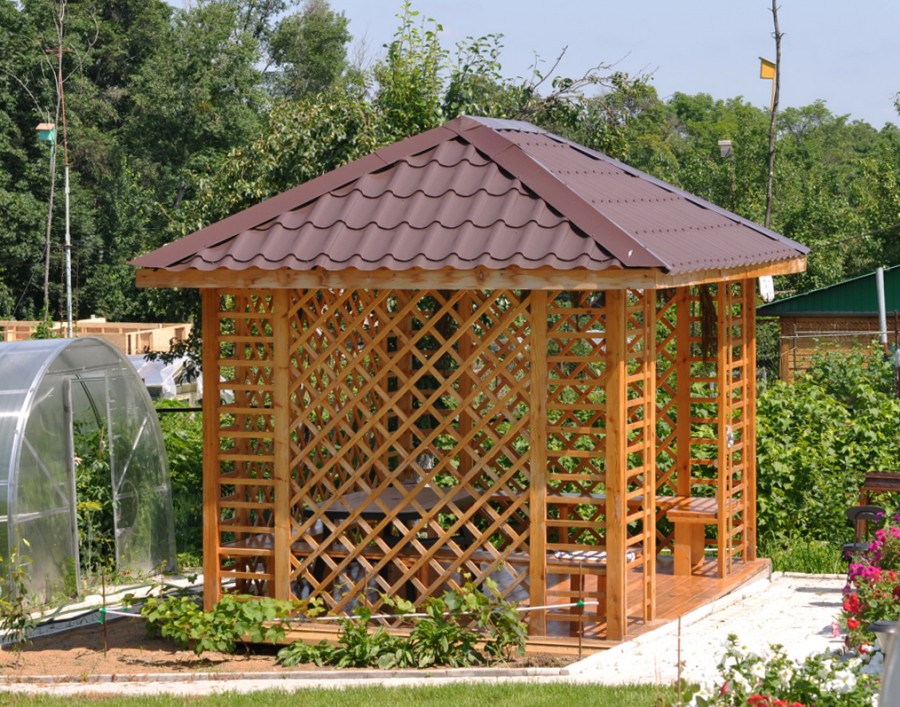

Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.

Стропильная система

Четырехскатная крыша своими руками – оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:

Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.


Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.

Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.

Подготовка конструктивных элементов

Мауэрлат укладывают сверху по периметру стен, его задача – служить опорой стропилам, материалом изготовления является брус 15х10 см.

Уклон крыши делают с помощью стропильных ног, стандартные стропила делают из доски 50Х150 мм, диагональные – 100Х150 мм.

Специальные затяжки не позволяют смещаться стропильным ногам, они фиксируются, а их концы соединяются внизу, для изготовления берут доску 50Х150 м.

Лежень из бруса 100х100 мм или 100х150 мм представляет собой поперечную балку, служащую опорой для стоек, которые держат коньковый прогон.

Откосы не дают стропилам сдвигаться, их устанавливают под углом к стойкам, материл изготовления – брус с теми же размерами, как для изготовления лежня.

На вертикальную стойку опирается конек, ее делают из материала для мауэрлата.


Горизонтальная ветровая доска связывает стропильные концы снизу, ее прибивают к стропилам с внутренней стороны кровли, используя доску 100х50 мм.

С наружной стороны конструкции прикрепляют кобылку – доску из точно такого материала.

Самым сложным элементом считается шпренгель, он придает жесткость крыше, связывающий между собой горизонтальные и вертикальные компоненты. Шпренгель делают из бруса с размерами 100х100 мм, его необходимо устанавливать под углом.

Нарожники или укороченные стропила есть только в вальмовой крыше, их изготавливают из доски 50х150 мм.

Монтаж перекрытия чердака

Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.

Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.

Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.

Установка прогона конька

Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.


Монтаж стропил

Диагональные стропильные ноги должны опираться на конек, их дополнительно фиксируют с помощью металлической проволоки.

Когда делают один прогон, диагональные ноги прибивают на консоли, а когда прогонов два – их крепят на шпренгельную конструкции, изготовленную из горизонтальной балки со стойками.

Фото четырехскатной крыши

Также рекомендуем посетить:

Четырёхскатная крыша и стропильная система к ней: как сделать своими руками

Автор Виктор Каплоухий На чтение 21 мин. Опубликовано

Крыша является не менее важным элементом дома, чем фундамент и стены. Её конструкция задаёт настроение всему архитектурному ансамблю, делает здание аккуратным и привлекательным. Четырёхскатная крыша приобрела широкую популярность не только из-за высокой надёжности и внешней притягательности, но и вследствие появившейся возможности обустраивать дополнительные сооружения — мансардные и слуховые окна, эркеры и т. д. Несмотря на то, что монтаж подобной кровли немного дороже и сложнее двускатной конструкции, её всё так же несложно построить своими руками.

Преимущества четырёхскатных крыш перед двускатными конструкциями

Одной из основных задач, которая появляется ещё на этапе проектирования собственного дома, является выбор типа крыши. Наличие множества вариантов среди двускатных и четырёхскатных конструкций требует ответа на вопрос, какой кровле отдать предпочтение. И хоть эстетика сооружения играет не последнюю роль, на передний план всё же выступают критерии надёжности и практичности.

Двускатная крыша представляет собой классическое сооружение, которое образуют два противоположных ската и пара вертикальных торцевых частей, именуемых фронтонами. Просторное подкровельное пространство позволяет обустраивать мансарду, жилое помещение или использовать чердак в бытовых целях.

Двускатная крышаКлассическую двускатную крышу легко узнать по паре прямоугольных скатов, которые примыкают друг к другу по центральной оси здания, и двум треугольным фронтонам с его торцов

Сооружения этого типа в силу своей простоты и практичности длительное время оставались самыми популярными в индивидуальном строительстве. Вместе с тем зависимость геометрии кровли от размеров строения, а также усложнение и удорожание конструкции при обустройстве мансарды вынуждало к поиску других, более практичных и функциональных вариантов. И они нашлись в виде разнообразных четырёхскатных крыш, которые в своей основе имеют пару треугольных и два трапециевидных ската. Последние нередко называют вальмами, а саму крышу — вальмовой. При возведении конструкции этого типа отпадает необходимость во фронтонах и появляется возможность сделать здание более современным и оригинальным.

Вальмовая крышаСкаты простейшей вальмовой крыши определяют поверхности в виде двух трапеций и пары треугольников

Можно назвать несколько преимуществ вальмовых крыш перед традиционными двускатными сооружениями:

  • возможность обустройства чердачных окон прямо на скатах;
  • увеличенная прочность, надёжность и устойчивость стропильной системы;
  • повышенная стойкость к погодным факторам;
  • возможность увеличения площади чердачного помещения простым уменьшением ширины основания вальмы;
  • более равномерное распределение веса кровли;
  • улучшенный температурный режим при обустройстве мансардного помещения.

Пусть вас не введут в заблуждение многочисленные достоинства более стильной четырёхскатной кровли — есть у неё и недостатки. К ним относится более сложная конструкция, незначительное уменьшение размера чердачного помещения и неэкономное расходование кровельного материала. Что же касается расходов, то бюджет, который потребуется на сооружение той и другой кровли, отличается незначительно.

Старинная вальмовая крышаЧетырёхскатная крыша не является ноу-хау в архитектуре — её конструкция известна с глубокой древности

Классификация вальмовых крыш

Различия в форме зданий, а также требования к функциональности и практичности традиционной вальмовой кровли способствовали появлению множества вариаций. Если не рассматривать самые экзотические из них, то можно выделить несколько основных типов четырёхскатных крыш.

  1. Традиционная вальмовая кровля, боковые скаты которой доходят до уровня карниза. Для сооружения её основных поверхностей применяют прямые стропила, а рёбра вальм образуют брусья, отходящие от окончаний конька. Проработанная конструкция и распределение веса кровли на увеличенную площадь позволяет не только расположить свесы на одной линии, но и увеличить их вылет. Благодаря этому фасад здания надёжно защищается от дождя даже при сильных порывах ветра.

    Классическая вальмовая крышаВ скаты классической вальмовой крыши нередко встраивают элементы остекления

  2. Шатровую крышу можно установить на дом, который в плане имеет форму квадрата. Особенностью такой конструкции являются скаты одинаковой конфигурации. Их рёбра сходятся в одну точку, а вальмы имеют форму равнобедренных треугольников.

    Шатровая крышаШатровые крыши широко используются в современном индивидуальном строительстве

  3. Полувальмовые крыши получили своё название из-за укороченных вальм. В отличие от традиционной кровли, их длина уменьшается в 1.5–3 раза по сравнению с размерами основных скатов.

    Полувальмовая крышаБоковые скаты полувальмовых крыш имеют укороченную длину, поэтому до линии карниза не достают

  4. Датская полувальмовая кровля имеет небольшой фронтон под коньком и короткую вальму со стороны карниза. Подобная конструкция позволяет устанавливать элементы вентиляции и освещения непосредственно в вертикальный торец кровли, тем самым исключая необходимость в установке мансардных окон.

    Датская полувальмовая крышаДатский проект хорош тем, что позволяет с лёгкостью обустраивать чердачные помещения

  5. Полувальмовая голландская крыша имеет вертикальный фронтон, разделяющий вальму на два коротких ската. Стропильная система «голландки» хоть и имеет повышенную сложность, но зато позволяет сделать более просторным и практичным чердачное помещение. Кроме того, эта конструкция отлично подходит для монтажа вертикального остекления в мансарде.

    Голландская крышаПостроенная по голландскому проекту крыша пока ещё редко встречается в нашей местности

  6. Ломаная четырёхскатная крыша имеет несколько скатов разного размера на одном склоне. Благодаря их различному наклону удаётся увеличить объём подкровельного пространства. Хоть ломаную конструкцию и нельзя назвать простой, дома с такой кровлей встречаются очень часто. Причиной популярности является возможность обустроить дополнительные жилые комнаты на верхнем ярусе. По этой причине крышу с ломаными скатами нередко называют мансардной.

    Ломаная крышаЛоманая крыша несколько утяжеляет архитектуру здания, но зато позволяет обустроить несколько жилых помещений в чердачном пространстве

Существуют и более сложные сооружения из множества вальм, а также те, в которых четырёхскатная крыша комбинируется с кровельными системами других типов. Проектирование и монтаж такой кровли требует многолетнего опыта и знаний, поэтому строительство мудрёной крыши лучше поручить специалистам.

Проектирование четырёхскатных крыш

При разработке вальмовой крыши учитывают все виды нагрузок, которые на неё будут воздействовать. Для этого следует в первую очередь решить несколько важных вопросов:

  • целевое назначение чердачного пространства;
  • материал кровли;
  • степень атмосферного воздействия в регионе строительства.

На основании этих факторов определяют степень наклона скатов и площадь кровли, выполняют расчёт нагрузок и принимают решение о конструкции и параметрах стропильной системы.

Геометрические параметры скатов

Угол наклона скатов зависит от снеговой и ветровой нагрузки, поэтому варьируется в очень широких пределах — от 5 до 60 градусов. В районах с дождливой погодой и высоким снеговым покровом возводят крыши с покатостью от 45 до 60 градусов. Если же регион отличается сильными ветрами и минимальным количеством осадков, то уклон можно уменьшать вплоть до самого минимума.

Определяя угловые параметры кровли, необходимо обязательно учитывать, каким материалом она будет укрыта:

  • шиферные листы, ондулин, кровельный металл и рулонные материалы укладывают на скаты с уклоном от 14 до 60 градусов;
  • черепицу монтируют на поверхности со степенью покатости от 30 до 60 градусов;
  • рулонное покрытие используют на покатых скатах — от 5 до 18 градусов.

Определившись с углом наклона крыши, совсем нетрудно рассчитать, на какой высоте окажется конёк. Для этого используют простые тригонометрические формулы для прямоугольного треугольника.

Площадь кровли

Даже самая сложная вальмовая крыша состоит из отдельных скатов, повторяющих контуры простейших геометрических фигур, поэтому чаще всего для расчётов достаточно знать линейные размеры основания и углы наклона вальм.

План четырёхскатной кровлиДля определения квадратуры крыши необходимо сложить площади скатов, из которых она состоит

Общую площадь кровли вычисляют, суммируя квадратуру отдельных вальм. Скаты сложной конфигурации разделяют на несколько простых поверхностей, после чего проводят отдельные вычисления для каждой из них.

Расчёт вальмовых крышПринципы расчёта геометрических параметров четырёхскатных крыш основаны на вычислениях для простых поверхностей

Расчёт нагрузок

Нагрузки, воздействующие на четырёхскатную крышу, разделяются на два вида:

  • постоянные,
  • периодические.

К первым относится вес кровельных материалов, стропил, обрешётки и других деталей каркаса. Вторые — это усилия, которые оказывают осадки и сила ветра. Кроме того, при расчёте следует учитывать полезную нагрузку в виде разнообразных инженерных систем и коммуникаций, прикреплённых к элементам стропильной системы.

Ориентируясь на СНиП, при проектировании крыши необходимо принимать снеговую нагрузку 180 кг/кв. м. При опасности накопления снега на крыше этот параметр повышается до 400–450 кг/кв. м. Если же кровля имеет угол наклона скатов более 60 градусов, то снеговую нагрузку можно не учитывать — на поверхностях с такой крутизной склонов осадки не задерживаются.

Сила ветровых нагрузок значительно меньше — до 35 кг/кв. м. Если уклон крыши составляет от 5 до 30 градусов, то воздействием, которое оказывает ветер, можно пренебречь.

Приведённые выше параметры атмосферных воздействий являются усреднёнными величинами, принятыми для средней полосы. Выполняя расчёты, следует использовать поправочные коэффициенты в зависимости от региона строительства.

Расчёт стропильной системы

При расчёте стропильной системы определяют шаг стропил и максимальную нагрузку, которую они могут нести. На основании этих данных принимают решение об установке раскосов, которые способствуют перераспределению нагрузки, и затяжек, предохраняющих каркас от расшатывания.

Схема вальмовой крышиОсновная нагрузка вальмовой кровли приходится на диагональные стропила

Наличие вальм на четырёхскатных крышах, кроме обычных стропил, требует устанавливать ещё и диагональные (по-другому, накосные) — те, что крепятся к коньку и направляются к углам здания. Их длина больше поперечных узловых элементов кровли. Кроме того, к диагональным рёбрам крепятся укороченные элементы — нарожники. По сравнению с обычными стропилами, накосные ноги испытывают увеличенную в 1.5–2 раза нагрузку, поэтому их сечение удваивают, а для обеспечения многопролётности подпирают одной-двумя стойками.

Нередко вальмовые крыши имеют усложнённую стропильную систему, которая, в отличие от простой четырёхскатной конструкции, оказывает дополнительную нагрузку в местах установки вертикальных опор. Эту особенность следует обязательно учитывать при расчёте прочности деревянного каркаса кровли.

Расстояние укладки стропил называют шагом и определяют исходя из длины стропильной ноги и сечения используемого пиломатериала. Определять этот параметр удобнее всего по специальным таблицам, одна из которых приводится ниже.

Таблица: зависимость сечения и шага стропил от их длины
Длина стропильной ноги, мСечение стропила, мРасстояние между стропилами (шаг), м
До 38х10
9х10
9х16
110–135
140–170
175–215
До 48х16
8х18
9х18
110–135
140–170
175–215
До 58х20
10х20
110–135
140–175
До 610х20110–140
До 6.512х22110–140

Проводимые вручную расчёты достаточно трудоёмки. Для сокращения времени проектирования можно воспользоваться одним из онлайн-калькуляторов для определения параметров вальмовых крыш. С его помощью можно определить не только геометрические параметры, но и массу других не менее важных факторов:

  • количество влаго- и теплоизоляции с учётом нахлестов;
  • количество кровельного материала, включая образующиеся при раскрое отходы;
  • объём пиломатериалов, необходимых для обустройства стропильной системы;
  • длину свесов и т. д.
Видео: использование строительного калькулятора для расчёта кровли

https://youtube.com/watch?v=-6j7L6Kxxf4

Какие материалы понадобятся для сборки стропильной системы

Для постройки вальмовой крыши лучше всего подходит брус и доска из лиственницы, сосны и другой древесины хвойных пород. Выбирая материал для строительства, необходимо тщательно отбраковывать дефектные доски. Повреждение грибком, сучки и трещины снижают прочность досок и влияют на долговечность кровли. При влажности древесины более 22% пиломатериалы штабелируют на открытом воздухе и просушивают. Следует понимать, что недосушенные доски может покоробить, а это, в свою очередь, приведёт к нарушению геометрии кровли с возможным повреждением финишного покрытия.

Для сборки деревянного каркаса используется прямоугольный брус сечением от 80х80 мм до 150х150 мм — точные параметры определяются расчётным путём или с помощью приведённой выше таблицы. Как альтернативу, можно использовать доску сечением 50х100 мм или 50х200 мм. Если есть необходимость усилить стропильную ногу, то используют спаренные доски.

Для надёжного крепления, а также увеличения жёсткости деревянного каркаса, применяют стальные скобы и другие металлические элементы. Нередко под особо нагруженные коньковые прогоны устанавливают не деревянные, а стальные опоры. Комбинированные каркасы имеют увеличенную прочность и надёжность.

Особенности стропильной системы

Чтобы правильно спроектировать и установить четырёхскатную кровлю, необходимо детально разобраться с её конструкцией, а также особенностями обустройства вальмовых крыш наиболее распространённых видов.

Устройство стропильной системы в деталях

Каркас вальмовой крыши состоит из большинства таких же деталей, что и двускатной, но более сложная стропильная система требует монтажа дополнительных элементов. При детальном рассмотрении можно обнаружить такие составляющие:

  1. Мауэрлат. Изготавливается из бревна или бруса, который укладывается по всему периметру внешних стен. Мауэрлат служит опорой для стропил, поэтому на него приходится основная часть нагрузки.
  2. Стропильные ноги определяют форму крыши и выполняют роль опор для обрешётки и контробрешётки, к которым крепится кровельный пирог. Состоят из отдельных стропил, которые бывают боковыми и диагональными (накосными). Первые образуют основные скаты крыши (трапецеидальные), а вторые служат основанием вальм.
  3. Прогон — длинный брус в верхней части кровли, к которому крепятся стропильные ноги. В зависимости от конфигурации крыши может использоваться не один прогон (коньковый брус).
  4. Шпренгели и стойки являются дополнительными опорами для перераспределения веса и поддержки других элементов стропильной системы.
  5. Ригели (затяжки) соединяют противоположные стропила, благодаря чему удаётся предотвратить их смещение в стороны.
  6. Нарожники — укороченные стропила, которые верхним краем крепятся к накосной ноге, а нижним — к мауэрлату. Они создают каркас вальм и сужающихся частей основного ската.
  7. Подкосы. Нужны для обеспечения устойчивости стропильных ног. Выполняются в виде наклонных опор, которые крепятся к стропилу и затяжке. Подкосы не следует путать с так называемыми ветровыми балками, которые к затяжке не присоединяются.
  8. Кобылки. Брус или доска, которая крепится к нижнему краю стропил и образует свес крыши.

    Схема четырёхскатной крышиЧетырёхскатная крыша отличается от двухскатной более сложной конструкцией стропильной системы

Все эти элементы можно найти в четырёхскатной крыше любого типа. Исключение составляет лишь шатровая кровля, которая боковых стропил и конькового бруса не имеет.

В деревянных и каркасных домах стропильная система монтируется без мауэрлата. В первом случае его функции берут на себя крайние венцы, а во втором — верхняя обвязка.

Разновидности стропильных систем вальмовых крыш

Поскольку основу стропильной системы вальмовой крыши составляют накосные стропила, при монтаже кровельного каркаса необходимо придерживаться следующих правил:

  1. В конструкциях, где накосные ноги испытывают увеличенную нагрузку, для их изготовления используют брус удвоенной толщины.
  2. Сращивание отдельных частей диагональных стропил выполняют в местах с максимальной нагрузкой (чаще всего — в верхней их части) и укрепляют при помощи подкосов и вертикальных стоек, установленных под углом 90° к стропильным ногам.
  3. При изготовлении накосных стропил следует предусматривать запас на подрезку по месту, поэтому расчётную длину бруса увеличивают на 5–10%.
  4. Ответственные узлы соединения накосных стропильных ног необходимо усилить металлическими крепёжными элементами — скобами, скрутками или перфорированными строительными полосами.

При выборе стропильной системы необходимо обязательно учитывать размер здания и наличие внутренних опор или капитальных простенков. Исходя из конкретных условий, выбирают схему с висячими или наслонными стропилами.

Система с висячими стропилами

Кровельная конструкция с висячими стропилами не имеет опор по средней линии, поэтому основной вес приходится на стены внешнего периметра. Эта особенность проявляет себя в перераспределении внутренних усилий — стропильная система подвергается сжимающим и изгибающим нагрузкам. Что же касается стен, то на них передаются значительные распирающие усилия. Чтобы устранить этот фактор, каждую пару стропил соединяют между собой так называемыми затяжками — перемычками из деревянного бруса или металлопроката.

Затяжка может располагаться как у основания стропильных ног, так и выше. В первом случае перемычка будет исполнять ещё и роль поперечной балки, что является удачным вариантом при строительстве мансардной кровли. Если же затяжка будет установлена в районе средней линии или выше, то она будет выполнять лишь функцию закрепляющего звена. Следует отметить, что от такого, казалось бы, незначительного момента, как высота установки затяжек, зависит стоимость стропильной системы. Чем выше будут расположены поперечные перемычки, тем больше должно быть сечение всех составляющих деревянного каркаса.

Особенности вальмовых крыш разных типовВальмовые крыши с наслонными и висячими стропилами имеют отличия между опорными элементами конструкции
Конструкция с наслонными стропилами

Вальмовая крыша с наслонными стропилами подходит лишь для тех домов, внутреннее пространство которых разделяется на две равные части капитальной стеной или установленными для поддержки перекрытия опорными столбами. В этом случае нижний край стропильных ног опирается на мауэрлат, а средняя часть — на несущий простенок. Наличие дополнительных точек опоры позволяет разгрузить элементы стропильной системы, сняв с них, а также со стен здания знакопеременные горизонтальные усилия. Как и кровельные балки, стропила начинают работать лишь на изгиб. Каркас с наслонными стропилами становится более жёстким и прочным по сравнению с той конструкцией, в которой используются стропила безопорного типа. И это при том что в первом случае можно использовать брус меньшего сечения. А это способствует уменьшению веса деревянного сооружения и снижает расходы на закупку пиломатериалов.

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

  1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.

    МауэрлатМауэрлат к несущей стене крепят при помощи болтов или анкеров

  2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.

    Монтаж стоекОпора вертикальных стоек на балки допускается только в том случае, если конструкция будет покоиться на капитальном простенке

  3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.
  4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.

    Монтаж прогонаКоньковый прогон можно крепить как непосредственно к стропильной ноге, так и посредством деревянных накладок

  5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.

    Запил стропилаИзготовление шаблона сможет сократить время подготовки стропил к монтажу

  6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.
  7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.

    Схема раскладки стропилРаскладку стропил и нарожников на вальмовой крыше выполняют по шаблону

  8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.

    Монтаж скатной крышиИспользование металлических крепёжных элементов делает стропильную систему более жёсткой и устойчивой

  9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.

    Крепление стропил к мауэрлатуКрепление стропил к мауэрлату можно выполнить несколькими способами

  10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.
  11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

    Работы по монтажу стропильной системыСтропильная система подготовлена к монтажу кровельных материалов

Обрешётка и утепление

Прежде чем приступить к монтажу обрешётки, поверх стропил укладывают пароизоляцию, и, при необходимости, рулонную теплоизоляцию. Сверху слой утеплителя закрывают гидроизоляционной плёнкой, которую монтируют с нахлестом шириной 10–20 мм и крепят к брусу строительным степлером. После этого к стропилам прибивают рейки контробрешётки. Если кровельный пирог монтируется без утеплителя, то пароизоляция не требуется — достаточно будет слоя влагостойкого материала. Разумеется, не понадобятся при этом и дополнительные рейки, поскольку поддерживающие кровлю доски будут крепиться непосредственно к нарожникам и стропильным ногам.

В зависимости от типа кровельного материала, на вальмовых крышах используют один из двух видов обрешётки:

  • сплошную;
  • разреженную.

Первую чаще всего обустраивают под мягкую кровлю и только в отдельных случаях — для обустройства чердачного помещения. Обрешётку этого типа делают из досок шириной от 100 до 200 мм и толщиной не менее 20–25 мм. Монтаж выполняют без зазоров. Кроме того, допускается применение фанерных листов и плит OSB. Их достоинство — чрезвычайно ровная поверхность, которая позволяет уложить кровельный материал с минимальными затратами времени и сил.

Обрешётка под мягкую кровлюПод мягкую кровлю обустраивают сплошную обрешётку из OSB, фанеры или досок, набитых без зазора

Для разреженной обрешётки используют такие же доски, как и в первом случае, однако монтируют их с зазором. Поскольку этот тип основания используется для укладки шифера, профнастила, металлочерепицы и кровельного железа, то расстояние между отдельными досками должно учитывать особенности кровельного материала.

Крепление обрешётки выполняют гвоздями, длина которых равняется утроенной толщине досок. Если для фиксации используют саморезы, то можно использовать более короткий резьбовой крепёж с длиной, соответствующей двойной толщине пиломатериала.

Обрешётка под металлочерепицуДля крепления шифера, ондулина и других листовых материалов используют разреженную обрешётку

Деревянное основание кровельного пирога монтируют снизу вверх, при этом первая доска каждого ската выставляется параллельно мауэрлату. Сначала обрешётку набивают на вальмах, после чего обрезают выступающие края ножовкой вровень с диагональными рёбрами. Далее приступают к креплению пиломатериала на основных скатах, выпуская края досок за накосные стропила. После этого торцы досок запиливают аналогично первому случаю.

Видео: сооружаем вальмовую крышу своими руками

Типовой проект вальмовой крыши

При строительстве простой вальмовой крыши можно воспользоваться типовым проектом, который разрабатывали специалисты. Проектная документация включает в себя:

  • технологическую карту;
  • план кровли;
  • схемы стропильной системы;
  • чертежи разрезов и угловых примыканий;
  • ведомость и спецификацию с полным перечнем используемых материалов.

В качестве образца ниже приводится документация по типовому проекту вальмовой крыши для дома площадью 155 кв. м.

Галерея: чертежи и схемы четырёхскатной крыши

Несмотря на кажущуюся сложность четырёхскатной крыши, соорудить её своими руками ненамного труднее, чем двускатную конструкцию. Важно только тщательно разобраться с назначением отдельных элементов и принципами построения стропильной системы. В остальном надёжность и долговечность кровли будет всё так же зависеть от соблюдения технологии и аккуратности монтажа. Что же касается дополнительных сложностей и затрат, то они окупятся полным удовлетворением от работы, которая сделает постройку более яркой и привлекательной.

как сделать 4х-скатную крышу своими руками, типы конструкций, монтаж

Этапы постройки четырехскатной крышиВ нашей стране можно встретить постройки самого разного типа. Это относится и к видам кровли домов. Четырехскатная крыша, как самый распространенный вид верхней части строений, пользуется заслуженным авторитетом по своей относительной простоте конструкции. Ее возведение не требует архитектурных познаний. Поэтому строительство такой конструкции своими силами не отнимет много времени, сил и даже не потребует серьёзных денежных затрат.

Проектирование сложной конструкции

 Стропильная системаПеред началом работ потребуется эскиз будущей конструкции. Более рациональным следует рассчитать проектирование крыши вместе с самим строением, когда в стены заблаговременно монтируется система ее крепления.

Эскиз внешнего вида крыши должен учитывать местные особенности соседних домостроений, чтобы будущее творение не выглядело вычурным. При этом оно может иметь свой оригинальный дизайн, тем самым выделяясь на фоне похожих строений.

Самым простым и дешевым вариантом является крыша скатная с одной «рабочей» поверхностью. Такой вариант применяют для некапитальных, подсобных помещений и пристроек к основному строению. Для жилой или презентабельной капитальной недвижимости односкатная постройка неприемлема.

Проектирование такой постройки лучше всего передать в руки профессиональным строительным компаниям, которые помогут создать не только красивый вид здания, но и предусмотреть высокое качество и долговечность покрытия. Специалисты помогут определиться и с покрытием для такой крыши, посоветуют лучших производителей по приемлемым ценам, а также позаботятся о том, чтобы дальнейший монтаж был простым и быстрым.

Многоскатные крыши

Разнообразие современных построек поражает. При этом для каждого типа строения сегодня проектируется отдельный вид крыши. Они считаются наиболее практичными и обладают эстетичным видом.

Монтаж стропильной системы

Крыша многоскатная имеет две и более наклонных поверхностей, отчего образуется чердак с системой крепления такой крыши. Стоит отметить, что чердачное помещение в этом случае можно выгодно использовать под полезную жилую площадь в жилище.

Конструкций многоскатных крыш достаточно много, их выбор зависит от желания и финансовых возможностей будущего ее хозяина. Наиболее распространенными являются крыши четырехскатные. Они всегда изящны, надежны и удобны в ремонте.

Шатровая, вальмовая и датская

Не удивительно, что именно эти покрытия для домов заняли почетное место лидера в нашей стране. Они не только гармонично смотрятся, но и имеют долгий срок эксплуатации. А ремонтные работы на них можно проводить как своими силами, так и пользуясь услугами квалифицированных специалистов и профессиональных строительных компаний.

Основные виды такого типа конструкций:

  1. Шатровая.
  2. Вальмовая.
  3. Полувальмовая (голландская или датская).

Особенностью шатровой крыши является один верхний угол над центром строения. Он образован путем схождения в него наклонных поверхностей крыши.

Вальмовая крышаДля вальмовых крыш присущи две формы наклонных поверхностей:

  • трапециевидная;
  • треугольная.

Треугольная поверхность называется «вальмой». При этом соединяющиеся между собой трапециевидные поверхности сверху образуют горизонтальный стык в виде линии, называемой «коньком». Если вальма имеет ломаную поверхность, например, под вертикальное остекление (датский вариант), или трапециевидные стороны крыши имеют скосы (голландский вариант), то такие виды кровли именуются полувальмовыми.

Полувальмовая крыша является прекрасным штрихом в художественном оформлении всего строения.

Особенности монтажа

Четырёхскатная крыша, как и иные виды крыш, монтируется на деревянный квадрат или прямоугольник, сложенный из брусьев. Он называется мауэрлат. Мауэрлат жестко крепится к верхней части стен и фиксируется на них так, чтобы предотвратить его сдвиг или срыв вместе с крышей под действием ветров.

Схождение наклонных поверхностей у шатровой крыши обеспечивается вертикальным брусом, стойкой, установка которого может составлять конструкцию мауэрлата. Для легких строений типа беседок вертикальный брус иногда отсутствует.

Типы кровли

Схождение трапеций у вальмовой крыши фиксируется на брусе коньковом. Это самая верхняя часть крыши (не считая дымовой трубы). Диагональные стропила соединяют углы мауэрлата с двумя краями конька. К ним фиксируются стыки треугольной и трапециевидной сторон крыши.

Самые длинные вертикально-наклонные балки, на которые укладывается мягкая и жесткая кровля, называются стропилами вальмовыми и трапециевидными. При этом вторые делятся на основные и промежуточные. Основные фиксируют оба края конька, промежуточные располагаются между ними. Стропила меньшей длины называются укороченными или «нарожниками». Первые монтируются на края трапециевидных скатов, вторые — на вальму.

Фиксация мауэрлата, всех видов стропил, конька между собой производится раскосами, затяжками, подкосами, представляющими собой короткие балки. Иногда используются «косынки», прибоины, вырезаемые из широких досок. По форме они являются треугольниками или трапециями и применяются как дополнительная фиксация к наклонным балкам.

Крепление всех указанных частей конструкции кровли производится гвоздями длиной не менее 200 мм и соответствующего этому размеру скобами. Толщина боковых и несущих брусьев имеет размеры в поперечнике 150 на 200 мм. Для остальных достаточно иметь поперечник размерами 50×100 мм и 100×150 мм. Доски, которые несут на себе кровлю, имеют размеры 20×100 мм в поперечнике. Расстояние между стропилами под скаты в большинстве случаев равно 200 мм.

Обязательно следует предусмотреть карнизные свесы для водостока — продолжающиеся части наклонных поверхностей кровли, выступающие за габариты самого здания.

Вальмовая конструкция поверхности дома

Конструкция полувальмовой крышиЧетырёхскатная крыша вальмовая может иметь остекление на вальме или без нее. Остекление треугольной формы располагается непосредственно под краями конька и обеспечивает удовлетворительную видимость на чердаке в дневных условиях. Кроме того, смонтированные форточки позволяют периодически проветривать чердак. Остекление чердака позволяет его оформить в виде мансарды.

Если выбирается голландская или датская полувальмовые крыши, то длина малой части вальмы должна быть 2,5−3 раза меньше остальной части наклонной поверхности.

С привязкой к торцовому относительно крыши распределению розы ветров целесообразно строить голландский вид полувальмы. Тогда окно монтируется в твердую стену, а вальмовый верхний скос крыши воспринимает торцовые ветровые нагрузки лучше, чем со встроенным окном по-датски.

Монтаж кровли своими руками

Крыша четырехскатная своими руками, вполне выполнимая задача. Уникальность такого вида конструкций заключается в том, что все строительные работы без труда можно выполнить самостоятельно. Впрочем, эксперты рекомендуют как минимум проконсультироваться со специалистами, прежде чем приступать к работе.

Для начала работ требуются следующие условия:

  • просторная строительная площадка с местом отдыха;
  • зона для подъема стройматериалов в места строительства купола;
  • ручные грузоподъемные механизмы;
  • отсутствие источников открытого огня с подветренной стороны.

После готовности эскиза желательно провести пробную примерку по месту мауэрлата и стойки со шпренгелем, стропил и подкосов. Это даст возможность оценить фактическую сложность работ и заблаговременно дополнить места их монтажа вспомогательными средствами для обеспечения техники безопасности.

Процесс создания

Монтаж мауэрлата производится в первую очередь. Обычно его фиксация к стенам строения производится на анкерные болты или на заранее подготовленный армированный пояс со шпильками, на которые и насаживается мауэрлат. Под него укладывается гидроизоляционный материал.

Четырехскатная крыша делаем поэтапноДля обеспечения карнизных свесов на мауэрлат монтируют затяжки. Они могут иметь цельную длину и впоследствии образовать собой основание пола, лаги.

Параллельно идет изготовление шпрендельной фермы. Ее фиксацию следует проводить в монтируемые затяжки. Ферму и стойки фиксируют балками-подкосами. Вертикальность установки стоек проверяют отвесом и прибором-уровнем.

Крыша четырехскатная вальмовая потребует дальнейшего крепления конька на обе стойки. Конек укрепляется раскосами и косынками. Для шатровой четырехскатной конструкции потребуется косынка по периметру стойки.

После этого шпагатом от установленного верха до края затяжки проверяется требуемый угол скоса конька или стойки с косынкой, при необходимости он доводится вручную. Дальнейшая укладка балок начинается с диагональных стропил. В них вырезаются посадочные места под затяжки и скашиваются углы под конек.

Основные и вальмовые стропила монтируются с максимальной точностью, обеспечивающей образование ими с боковыми стропилами единой плоскости ската. После визуальной проверки монтируются остальные стропила и нарожники. Обеспечение крепости голландской или датской вальмы достигается наклонными подпорками, балками-откосами и косынками.

По завершении укладки всех балок производится монтаж досок обивки поверхности. Если предусматривается внутренняя отделка, то она производится в первую очередь. На такую подшивку укладывается пароизоляционный слой, далее — утеплитель, на него — гидроизоляция. И только после этого выполняется крепеж фиксирующих горизонтальных досок. На получаемую решетку укладывается мягкая кровля или металлочерепица.

Водослив на крышах

Завершающим этапом монтажа кровли является оборудование его водосточной системой. Здесь возможна дополнительная отделка всей конструкции за счет выступающих за габариты здания частей скатов или балок затяжки.

Крепление водосборных желобов производится по месту с учетом их наклона к водосборным вертикальным трубам. Стоит отметить, что такие конструкции чрезвычайно важны для домов любого типа. Так, водосливы не только обеспечивают сухость фундаменту дома, но и позволяют в зимнее время года избежать образования наледи и обмерзания.

С помощью простого монтажа водосливов можно не только уберечь свой дом от сырости, но и значительно увеличить его срок эксплуатации.

Стропильная система четырехскатной крыши: устройство, чертежи, монтаж

Строительство каркаса для крыши с четырьмя скатами – непростой процесс с характерными технологическими особенностями. При возведении используются собственные конструктивные составляющие, отличается последовательность производства работ. Зато результат поразит эффектной формой и стойкостью при отражении атмосферных атак. И домашний мастер сможет гордиться личными достижениями на поприще кровельщика.

Однако прежде чем решиться на устройство подобной конструкции, стоит ознакомиться с алгоритмом, согласно которому сооружается стропильная система четырехскатной крыши и со спецификой ее устройства.

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт. Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Чем отличаются вальмовые и шатровые четырехскатные крыши Чем отличаются вальмовые и шатровые четырехскатные крыши

Характерные отличия в рамках четырехскатного класса:

  • У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке. Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.
  • У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Шатровая и вальмовая стропильная система четырехскатной крышиШатровая и вальмовая стропильная система четырехскатной крыши

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

  • При жестком креплении верхней и нижней пятки стропилин металлическими уголками или с помощью опорной деревянной накладки потребуется усиленное крепление мауэрлата, потому что на него будет передаваться распор.
  • При жесткой фиксации верхней пятки и шарнирном креплении низа стропилины усиливать крепление мауэрлате не нужно, т.к. при превышении нагрузки на кровлю шарнирное крепление, например на ползунах, позволит стропилине слегка сместиться, не создавая давления на мауэрлат.
  • При шарнирном креплении верха стропилин и жесткой фиксации низа распор и давление на мауэрлат также исключено.

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

Устройство основной части вальмовой четырехскатной крыши Устройство основной части вальмовой четырехскатной крыши Как производится монтаж стропильной системы четырехскатной крышиКак производится монтаж стропильной системы четырехскатной крыши

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

  • Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши. В шатровых системах накосные ноги соединяют вершину с углами.
  • Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Схемы стропильной системы вальмовой и шатровой четырехскатной крышиСхемы стропильной системы вальмовой и шатровой четырехскатной крыши

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш. Потому что они по совместительству работают коньком, т.е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

  • Устройство мауэрлата по кирпичным или бетонным стенам. Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т.к. его с успехом может заменить верхний венец.
  • Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.
  • Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.
  • Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.
  • Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Устройство стропильной системы четырехскатной крыши по шагамУстройство стропильной системы четырехскатной крыши по шагам Проект для грамотного монтажа вальмовой четырехскатной крышиПроект для грамотного монтажа вальмовой четырехскатной крыши Проектирование для грамотного устройства стропильного каркаса четырехскатной крышиПроектирование для грамотного устройства стропильного каркаса четырехскатной крыши

Разберем один из распространенных примеров устройства вальмовой крыши с наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата. Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Пример для разбора устройства стропильной системы четырехскатной крышиПример для разбора устройства стропильной системы четырехскатной крыши

Устройство основания по мауэрлату

Мауэрлат – элемент сугубо индивидуальный, метод его установки зависит от материала стен и архитектурных особенностей постройки. Способ укладки мауэрлата планируется по правилам в период проектирования, потому что для надежной фиксации мауэрлата рекомендовано:

  • Легкие пенобетонные, газосиликатные и подобные стены оборудовать армированным ж/б поясом, залитым по периметру, с установленными в период заливки анкерами для крепления мауэрлата.
  • Кирпичные стены окантовывать бортиком в один-два кирпича по наружному краю так, чтобы вдоль внутреннего края образовался уступ под укладку деревянной рамы. Во время кладки между кирпичами закладываются деревянные пробки для крепления мауэрлата скобами к стене.

Изготавливается мауэрлат из бруса размером 150×150 или 100×150мм. Если предполагается эксплуатация подкрышного пространства, брусья желательно взять потолще. В единую раму брус соединяют косыми врубками. Затем участки соединения усиливают саморезами, обычными гвоздями или глухарями, а углы укрепляют скобами.

Поверх выровненного в горизонт мауэрлата, сооруженного оптимальным для конкретного здания способом, производится укладка балок перекрытия. Используется брус сечением 100×200мм. Первым делом укладывается балка, проходящая точно вдоль центральной оси постройки. В примере длины бруса для сооружения цельных балок не хватает, потому они собираются из двух брусьев. Место состыковки должно располагаться над надежной опорой. В примере опорой служит внутренняя несущая стена.

Шаг между балками перекрытия 60см. Если обустраиваемая коробка не отличается идеальными параметрами, как это и бывает в большинстве ситуаций, расстояние между балками можно немного менять. Подобная корректировка позволяет слегка «загладить» огрехи строительства. Между крайними балками с обеих сторон и стенками дома должен остаться просвет шириной 90см, необходимый для установки выносóв.

Основание для строительства стропильной конструкции Основание для строительства стропильной конструкции

Т.к. балки перекрытия самостоятельно смогут сформировать только два карнизных свеса, к их торцам присоединяются короткие полубалки перекрытия – выносá. Устанавливают их сначала только в районе основной части вальмовой крыши, точно там, где предстоит монтировать стропильные ноги. К мауэрлату выносá прибивают гвоздями, к балке крепят винтами, крупнокалиберными гвоздями, нагелями, усиливают крепеж уголками.

Сооружение коньковой части

Центральная часть вальмовой крыши представляет собой обыкновенную двускатную конструкцию. Стропильную систему для нее устраивают согласно правилам, которые диктует технология строительства скатных крыш. В примере есть некоторые отступления от классической трактовки скатного принципа: не используется лежень, на который по традиции устанавливают опоры для конькового прогона. Работу лежня придется выполнять центральной балке перекрытия.

Для того чтобы построить коньковую часть стропильной системы вальмовой крыши надо:

  • Соорудить опорный каркас для стропильных ног, верх которых будет опираться на коньковый прогон. Прогон опираться будет на три опоры, центральная из которых устанавливается прямо на центральную балку перекрытия. Для установки двух крайних опор сначала укладываются два поперечных бруска, перекрывающих не менее пяти балок перекрытия. Устойчивость повышена с помощью двух подкосов. Для изготовления горизонтальных и вертикальных деталей опорного каркаса использовался брусок сечением 100×150мм, подкосы сделаны из доски 50×150мм.
  • Изготовить стропильные ноги, для которых нужно сначала сделать шаблон. Доска подходящих размеров прикладывается к месту установки, на ней прочерчиваются линии будущих запилов. Она-то и будет шаблоном для поточного производства стропилин.
  • Установить стропильные ноги, оперев их врубкой на коньковый прогон, а нижней пяткой на расположенный напротив вынос.

Если бы балки перекрытия укладывались поперек коробки, то стропила основной части крыши опирались бы на балки перекрытия, что гораздо надежней. Однако в примере они опираются на выноса, потому под них необходимо устроить дополнительные мини-опоры. Подпорки эти следует расположить так, чтобы нагрузка от них и расположенных выше стропилин передавалась на стены.

Двускатная часть стропильной системы четырехскатной вальмовой крышиДвускатная часть стропильной системы четырехскатной вальмовой крыши

Затем монтируются по три ряда выносов с каждой из четырех сторон. Для удобства реализации дальнейших действий контур крыши оформляется карнизной доской. Прибить к балкам перекрытия и выносам ее нужно строго горизонтально.

Установка угловых выносов

В ограниченном карнизной доской пространстве остались угловые участки, незаполненные деталями стропильной системы. Здесь потребуются угловые выноса, для монтаж которых осуществляется следующим образом:

  • С целью обозначения направления установки натягиваем шнурку. Натягиваем от точки условного пересечения крайней опоры каркаса с балкой перекрытия до угла.
  • Сверху по шнурке прикладываем брусок на положенное ему место. Придерживая брусок, снизу очерчиваем линии спилов в месте пересечения бруском балки перекрытия и углового соединения карнизных досок.
  • Готовый вынос с отпиленными излишками прикрепляем к мауэрлату и к балке перекрытия уголками.

Аналогично изготавливаются и монтируются оставшиеся три угловых выноса.

Установка диагональных выносов стропильной системыУстановка диагональных выносов стропильной системы

Монтаж диагональных стропилин

Диагональные, они же накосные, стропильные ноги делают из двух сшитых между собой досок с сечением равным размерам рядовых стропилин. В примере одна из досок будет расположена слега выше второй из-за разницы в углах наклона вальм и трапециевидных скатов.

Последовательность работ по изготовлению и установки накосов:

  • От высшей точки конька натягиваем шнурку к углам и к центральной точке ската. Это вспомогательные линии, по которым мы будем отмечать предстоящие запилы.
  • Плотницким угломером – малкой замеряем угол между шнуркой и верхним боком углового выноса. Так определяется угол нижнего запила. Предположим, он равен α. Угол верхнего запила вычисляем по формуле β = 90º – α.
  • Под углом β спиливаем один край произвольного обрезка доски. Прикладываем его к месту верхнего крепления, совместив ребро этой заготовки со шнуркой. Очерчиваем излишки, мешающие плотной установке. По намеченным линиям нужно снова пилить.
  • Под углом α отпиливаем нижнюю пятку на еще одном обрезке доски.
  • Изготавливаем первую половинку диагональной стропилины, используя шаблоны верхнего и нижнего опирания. Если цельной доски не хватает по длине, можно срастить два отрезка. Срастить их можно посаженным на саморезы метровым куском дюймовки, расположить его следует с наружной стороны сооружаемой накосной ноги. Устанавливаем готовую первую часть.
  • Вторую часть накосной стропилины делаем аналогично, но учитываем, что она должна быть чуть ниже первой своей половины. Участок соединения досок в один элемент не должен совпадать с участком сращивания досок первой половины накоса.
  • Сшиваем две доски гвоздями в разбежку с шагом 40-50 см.
  • По шнурке, протянутой к центру ската, чертим линию, по которой нужно будет скорректировать запил для состыковки его со смежной накосной стропилиной.

Следуя описанному алгоритму, надо установить и еще три диагональные ноги. Под каждую из них следует установить опоры в месте присоединения угловых выносов к балкам. Если пролет более 7,5м, ближе к коньку по диагональ устанавливается еще одна опора.

Нюансы изготовления диагональных стропильных ногНюансы изготовления диагональных стропильных ног Изготовление и монтаж стропильных ног четырехскатной крышиИзготовление и монтаж стропильных ног четырехскатной крыши

Изготовление и монтаж вальмовых стропил

Шнурка между вершиной конька и центром ската уже натянута. Она служила осью для очерчивания запилов, а сейчас по ней нужно отмерить угол γ и вычислить угол δ = 90º – γ. Не отступая от проверенного пути, заготавливаем шаблоны для верхнего и нижнего опирания. Верхний обрезок прикладываем к предназначенному ему месту и отмечаем на нем линии запилов для плотного вхождения между диагональных стропилин. По заготовкам делаем центральную ногу вальмы и фиксируем ее, где полагается.

В пространство между угловыми выносами и карнизной доской устанавливаем короткие выноса для придания жесткости конструкции и для обеспечения прочной фиксации крайних, самых коротких нарожников. Далее следует заняться изготовлением шаблонов для самих нарожников:

  • Обрезок доски запилим под углом δ и приложим его к месту крепления к диагональной стропилине.
  • Очерчиваем по факту излишки, которые нужно еще раз спилить. Полученный шаблон используется в изготовлении всех нарожников, например правой части вальмы. Для левой части верхний шаблон будет подпиливаться с противоположной стороны.
  • В качестве шаблона для нижней пятки нарожников используем обрезок доски, отпиленный под углом γ. Если все предыдущие действия выполнялись правильно, то этот шаблон применяется для изготовления нижних узлов крепления всех остальных нарожников.

В соответствии с фактической длиной и «показаниями» шаблонов изготавливаются нарожники, необходимые для формирования плоскостей вальм и незаполненной рядовыми стропильными ногами частей основных скатов. Устанавливают их так, чтобы верхние узлы крепления нарожников к диагональным стропилинам располагались в разбежку, т.е. верхним соединительным узлам смежных скатов не следует сходиться в одном месте. Крепятся нарожники к накосной стропильной ноге уголками, к балкам перекрытия и выносам так, как разумнее и удобнее: уголками или металлическими зубчатыми пластинами.

Монтаж вальмовой части стропильной конструкции четырехскатной крышиМонтаж вальмовой части стропильной конструкции четырехскатной крыши

В основе технологии устройства шатровой крыши заложены уже знакомые вальмовые принципы. Правда, коньковой части стропильной системы в их конструкции нет. Начинается сооружение с установки центральной опоры, к которой присоединяются накосные стропилины, а следом уже и нарожники. Если в сооружении крыши конвертом используется висячая технология, то первой устанавливается готовая стропильная ферма.

Предлагаем вам воспользоваться нашим бесплатным онлайн калькулятором для расчетов стройматериала при устройстве вальмовой крыши – переходите сюда и следуйте инструкциям.

Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:

Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.

Стропильная система четырехскатной крыши чертежи

Устройство шатровой и вальмовой кровли

Стропильная система четырехскатной крыши выполняется как наслонная и висячая, все зависит от того, какой способ крепления стропил выбран. Монтаж последней стропильной системы сложен, и в последующем ремонте она тоже достаточно трудоемка. Такая стропильная система используется в домах без внутренних простенков. Для висячей стропильной системы наружные стены служат опорой. Наслонную же стропильную систему кровли изготовить намного легче, и по материальным вложениям такая кровля дешевле. Используют данную конструкцию в случае, если в середине дома есть несущая стена или промежуточные столбчатые опоры на железобетонном перекрытии. Такая опора позволяет увеличить длину пролета, перекрываемого наслонными стропилами. Чаще всего, если уклон крыши менее 40°, применяют наслонную стропильную систему для устройства четырехскатных крыш .

Вальмовые крыши — это крыши с четырьмя скатами. Причем, два из них имеют форму равнобедренной трапеции, а следующие два треугольной формы.

В зависимости от вида пересечения четырех скатов крыши, она может быть вальмовой или шатровой.

Четыре треугольника, которые сходятся вершинами в одной точке, образуют шатровую крышу. Устройство такой стропильной системы выполняется на зданиях квадратной формы. Пересечением двух трапеций и треугольников образуется вальмовая крыша. И монтаж ее выполняется на зданиях прямоугольной формы. Пересекаясь короткими основаниями, трапециевидные скаты образуют ребро, которое располагается вдоль длинной части дома, а треугольные скаты покрывают оставшееся пространство торцов.

Особенности конструкции четырехскатной крыши

Конструкция вальмовой крыши. Для такой крыши используют конструкцию с балками и двойной затяжкой.

Конструкция наслонной стропильной системы крыши собирается из:

  • направленных к углам стен диагональных (накосных) стропил;
  • нарожников – укороченных стропил скатов крыши;
  • стоек, подкосов;
  • прогонов, лежней;
  • шпренгелей;
  • ригелей.

Мауэрлат – элемент кровельной системы. Это деревянный брус, который укладывают поверх периметра наружной стены. Является крайней нижней опорой стропил. Он распределят нагрузку от точек опирания стропил на верхнюю часть стены, а также служит креплением крыши к стенам. Мауэрлат – это опора под диагональные (накосные) стропила четырехскатной вальмовой или шатровой крыши. Такие стропила четырехскатных крыш изготавливаются длиннее обычных, так как они несут большую нагрузку, являясь опорой для нарожников. Нарожники – это укороченные стропильные ноги, опорой для которых с одной стороны является накосная нога, а с другой – мауэрлат. При ширине строения, превышающей 4,5 м, стропильные ноги делают составными по длине и называют многопролетными. Для уменьшения длины пролета приходится прибегать к подкосам и стойкам.

Богатство фантазии частных застройщиков часто вызывают восхищение. Свежих идей много, но самая надежная конструкция – вальмовая стропильная система крыши.

Вальмовые конструкции крыш

Плоскостной план вальмовой крыши. C его помощью можно быстро рассчитать площадь кровли.

Прежде чем приступать к устройству вальмовой крыши, необходимо выполнить чертеж стропильной системы. Это облегчит производство монтажа и поможет выполнить расчет необходимого количества строительного материала. Для этого нужно определиться с будущим уклоном скатов крыши. Больше материалов необходимо для обустройства крыши с большим уклоном. Точный расчет будет гарантией долговечности службы вашей крыши, ее надежности и внешнего вида.

Устройство стропильной системы вальмовой крыши следует начать с мауэрлата, на который будут опираться стропила. Под мауэрлат необходимо оборудовать армирующий пояс из железобетона, он поможет усилить несущую способность стены.

Формула расчета вальмовой крыши. Угол наклона скатов трапецивидной формы является определяющим.

Поверх кирпичной стены устанавливается опалубка, в которую располагают арматурный каркас, после чего горизонтально заливают бетон. В процессе работы в каркас крепятся из оцинкованного металла шпильки 10 мм диаметром. Они должны выступать из мауэрлата на 3 см. После застывания бетона верхнюю его часть обрабатывают горячим битумом и клеят рубероид. Это поможет сохранить древесину мауэрлата от гниения. Сверлят отверстия в брусе и насаживают его на выступающие шпильки, и затягивают гайки.

Для мауэрлата используется, как правило, деревянный брус, предварительно обработанный антисептиком, сечением 100*150 мм или 150*150 мм. Параллельно будущему коньку на мауэрлат укладывают центральную балку. Позже на эту балку будут устанавливаться стойки, которые будут поддерживать конек.

Составляющие конструкции каркаса

Стропильная система четырехскатной крыши – это каркас, который состоит из различных стропил вальмовой крыши: рядовых, накосных, диагональных, нарожников, затяжек, подкосов. Для усиления накосных стропил иногда используется такой конструктивный элемент, как шпренгель.

Шпренгель представляет собой балку из бруса, прокинутую на угол по пересекающимся стенам наружи. Для того чтобы балка не прогибалась, устанавливают два подкоса в шпренгельную конструкцию. Такую опору называют шпренгельная ферма.

Схема разметки крыши вальмового типа.

Все стропила изготавливаются из хвойных пород древесины, они должны быть высушены до 20% влажности. Методом спаривания двух досок удлиняют стропильные ноги, что придает дополнительную прочность. Антисептическим средством обязательно должны обрабатываться все элементы стропильной системы из дерева. Устройство стропильной системы начинают с установки вертикальных стоек, которые поддерживают прогон (коньковый брус). Стойки крепятся к центральной балке. После выполняют монтаж диагональных стропил.

Стропилом можно быть обрезная доска сечением 50*150 мм. Главным элементом стропильной системы является накосная нога или диагональное стропило, которое несут основную нагрузку. Диагональные стропила должны быть одинаковой длины. Свесы кровли делаются в пределах 60 см, но могут доходить до метра в местах больших ветровых нагрузок.

Сложнее всего состыковать правильно диагональные стропила, коньковый брус и центральное стропило с торцевой части дома. В первую очередь устанавливаются накосные стропила, потом рядовые с расстоянием в пределах 60 см. К коньковому брусу и мауэрлату рядовые стропила крепят способом врубки, дополнительно фиксируют постановкой верхних ригелей и стяжек; к диагональным стропилам крепятся с каждой стороны, которые скрепляют накосные стропила с мауэрлатом.

Монтаж рядовых нарожников и стропил выполняется под углом 90 градусов к коньку параллельно друг другу. Шпренгель – брус, который укладывают на две стены, сходящиеся углом. На брус устанавливают вертикальную стойку.

Шатровые конструкции крыш

Конструкция шатровой крыши.

Шатровая крыша – это четырехскатная конструкция, в основе которой четырехугольник, к которому сходятся равнобедренные треугольники в верхней центральной точке. Такое устройство кровли помогает сэкономить на материалах, так как не требует дополнительного обустройства фронтонов. Конструкцию шатровой крыши можно изготовить самостоятельно независимо от типа здания, но удобнее будет работать с квадратными основаниями. Перед началом возведения такой конструкции следует правильно выполнить все расчеты. Расчет площади для шатровой крыши просто выполнить, достаточно лишь посчитать площадь одного ската, а затем умножить ее на 4, если основание крыши квадратной формы. Площадь ската – равнобедренный треугольник, следовательно:

где b – длина основания треугольника;

S – площадь ската;

Далее произведем расчет площади свесов карнизов (равнобедренные трапеции). Умножаем высоту фигуры на полсуммы длин ее оснований. Устройство крыши предполагает два варианта расчетов:

  1. Можно использовать высоту конька и длину основания кровли.
  2. Можно учитывать длину диагональной ноги и длину основания по периметру.

Пример расчета площади шатровой крыши:

Формула расчета карнизного свеса шатровой крыши.

  • здание – 6*6 м;
  • h конька – 2,97 м;
  • угол уклона скатов – 35°;
  • длина диагональной ноги – 5,21 м;
  • ширина свеса карниза – 60 см.

Расчет длины высоты треугольника по теореме Пифагора:

h 2 = a 2 – (b/2) 2

a – длина ската

h – высота треугольника

b – ширина основания

Площадь одного ската в форме треугольника равна 12,72 м 2. так как основание у нас квадратное, умножаем еще на 4. Соответственно, общая площадь составит 50,88 м 2. Теперь можно выполнить расчет площади свеса карниза. Для вычисления общей площади свесов следует умножить полученную площадь 4,76 м 2 на 4. Следовательно, общая площадь шатровой крыши составит 50,88 + 19,03 = 69,91 кв. м

Устройство пароизоляции

Устройство пароизоляции крыши – это один из важнейших этапов строительства крыши, точность выполнения которого влияет на длительность срока службы материалов кровли. Пароизоляция не допускает проникновения влаги от конденсата в «пирог» крыши, благодаря чему увеличивается срок службы крыши без ремонтных работ и сохраняются теплоизоляционные свойства, что, в свою очередь, позволяет экономить на отоплении.

Есть определенные правила установки пароизоляции. которые помогут сделать ее эффективной:

  1. Монтаж пароизоляции производится на внутренней части крыши, под другими слоями. Поверх нее располагается потолочное покрытие.
  2. Необходимо выдерживать промежуток между теплоизолирующим слоем и пароизолирующей пленкой для сохранения тепла.
  3. Так как пароизолирующая пленка выпускаются в рулонах, стыки и зазоры необходимо склеивать специальной лентой, чтобы добиться целостного покрытия без щелей.
  4. Пароизоляция устанавливается сразу за потолочным покрытием.
  5. Помещения должны быть вентилируемые, иначе конденсат будет оседать в них.
  6. Пароизолирующая пленка укладывается гладкой стороной внутрь, иначе она теряет все свои свойства.

Поделитесь полезной статьей:

Стропильная система четырехскатной крыши: особенности монтажа

Крыши с четырьмя плоскостями (скатами), каждая из которых располагается со стороны одной из стен сооружения, сложнее в устройстве и монтаже по сравнению с двухскатными. Стропильная система четырехскатной крыши отличается высокой прочностью и жесткостью. Готовая кровля имеет привлекательный внешний вид и способна противостоять высоким атмосферным нагрузкам.

Разновидности четырехскатных крыш

Конструктивные особенности стропильной системы зависят от конфигурации крыши. Сегодня наиболее распространены такие типы четырехскатных крыш, как :

  • вальмовая;
  • полувальмовая голландская;
  • полувальмовая датская;
  • шатровая.

Вальмовая кровля считается классическим вариантом скатной крыши, устойчивой к ветру и снегу. Ее конструкция предполагает устройство скатов в форме трапеции вдоль длинных стен дома, и треугольных скатов на торцах дома. Стропильная система вальмовой кровли требует использования четырех накосных стропил – диагональных опорных элементов, которые идут от двух вершин скатов к углам здания.

Полувальмовая голландская кровля нередко рассматривается как вариант двухскатной крыши. Ее отличительная особенность – наличие усеченных вальмов (треугольных торцевых скатов). Длина вальма голландской крыши в 1,5 – 3 раза меньше длины трапециевидных боковых скатов. Преимущество данной конструкции состоит в возможности установить обычное вертикальное окно в мансарде дома. При этом острый выступ, характерный для двускатной кровли, отсутствует, что увеличивает способность крыши выдерживать высокие ветровые нагрузки.

Полувальмовая датская крыша – вариант четырехскатной вальмовой конструкции. В этом случае монтируется нижняя часть торцевого ската, а под коньком выполняется вертикальный фронтон. Такая конструкция также позволяет отказаться от мансардных окон в кровле и обеспечить естественное освещение помещений под крышей за счет установки полноценного вертикального остекления.

Шатровая крыша обычно устанавливается на постройках, имеющих одинаковую длину стен (квадратный периметр). Все скаты такой четырехскатной крыши по форме являются одинаковыми равнобедренными треугольниками.

Четырехскатные крыши эстетично выглядят и обладают отличными функциональными характеристиками. К недостаткам конструкций данного типа можно отнести достаточно высокую сложность расчетов и монтажа стропильной системы.

Сложности проектирования

Каркас четырехскатной крыши включает в себя большое количество элементов, каждый из которых имеет свою функцию. Чтобы создать конструкцию, способную выдерживать высокие нагрузки, необходимо выполнить серию сложных вычислений. Даже планируя строительство кровли своими руками, расчет стропильной системы четырехскатной крыши рекомендуется доверить профессиональному архитектору.

В проекте указывается специализация всех элементов стропильной системы, их точные размеры. Кроме того, полноценный проект, выполненный специалистом, включает подробное описание всех узлов и соединений, благодаря чему значительно упрощается и ускоряется монтаж конструкции. Исполнителям остается приобрести необходимые материалы и подготовить инструменты, после чего можно приступать к возведению крыши.

Если предполагается выполнить необходимые расчеты самостоятельно, лучшим вариантом станет использование программы для расчета вальмовой крыши. Это позволит избежать критичных ошибок в проектировании.

Важно не только правильно рассчитать конструкцию, но и максимально точно выполнить разметку. Исправление ошибок, допущенных на данном этапе, потребует значительных финансовых издержек.

При проектировании каркаса вальмовой крыши в первую очередь следует определиться с углом уклона скатов. Чем больше угол наклона, тем выше расход материалов на строительство кровельной системы. При этом малый угол наклона требует создания более мощного каркаса, так как возрастает снеговая и ветровая нагрузка на крышу. Таким образом, важно определить оптимальные параметры четырехскатной крыши и выполнить соответствующие расчеты. Это позволит возвести внешне привлекательную конструкцию с высокими функциональными характеристиками.

Составляющими элементами стропильной системы вальмовой и полувальмовой крыши являются :

  • мауэрлат;
  • прогон;
  • опорная доска;
  • затяжки;
  • нарожники;
  • обрешетка;
  • стропила рядовые;
  • стропила диагональные (накосные).

Разрабатывать план стропил четырехскатной крыши можно самому – при наличии определенного уровня навыков и подготовки. Но в основном такой работой занимается специалист, который сделает схему плана под ваши предпочтения для кровли.

Виды стропильных систем

Конструкция вальмовой крыши, как и любой другой, состоит из каркаса и стропильной системы, на которую опирается кровельный пирог. Важно, чтобы нагрузка на кровлю равномерно передавалась на всю конструкцию, а затем на стены и фундамент сооружения. Этого позволяет добиться грамотное проектирование и качественный монтаж.

При возведении четырехскатной конструкции могут использоваться стропильные системы разных типов. Выбор стропильной системы в первую очередь обусловлен размерами сооружения и наличием в конструкции дома несущих внутренних стен или опор. Различаются висячие и наслонные стропила.

Висячие стропильные конструкции

Висячие конструкции опираются на две опоры и не имеют промежуточной поддержки. Обычно опорами служат стены сооружения. Вальмовая система с висячими стропилами работает на изгиб и сжатие. Кроме того, конструкция создает горизонтальное распирающее усилие, передающееся стенам. Чтобы его снизить, применяются так называемые затяжки – деревянные или металлические перемычки, соединяющие стропильные ноги.

Затяжка может располагаться в основании стропил, в этом случае она исполняет роль балки перекрытия. Данный вариант популярен при возведении чердачной или мансардной крыши. Затяжка может располагаться и выше, но в этом случае ее функция сводится к закрепляющей. Чем выше расположены элементы затяжки, тем прочнее и мощнее должны быть сами балки и крепления всей стропильной системы.

Системы с наслонными стропилами

Стропильная система четырехскатной крыши с наслонными стропилами обычно устанавливаются в домах, внутри которых имеется несущая средняя стена либо специально предусмотренные столбчатые опоры. Наслонные стропила нижними торцами опираются на мауэрлат, уложенный по периметру наружных стен здания.

Средней частью стропила опираются на конструкцию, установленную на средней несущей стене или столбчатых опорах. Элементы наслонной стропильной системы работают подобно балкам – на изгиб. Такая конструкция, в отличие от висячих стропил, имеет суммарно меньший вес и требует меньших затрат на приобретение пиломатериалов. Таким образом, применение наслонных стропил экономически более эффективно. Кроме того, конструкция вальмовой или полувальмовой крыши, выполненная с использованием наслонных стропил, отличается более высокой жесткостью и прочностью.

На этапе проектирования можно предусмотреть чередование наслонных и висячих ферм. В этом случае висячие стропила монтируются в местах, где отсутствуют промежуточные опоры (т.е. если расстояние между опорами превышает 6 метров).

Особенности монтажа вальмовой крыши

Детали крыши вальмового типа образуют сложную стропильную ферму, в основании которой лежат треугольники. Известно, что треугольник является наиболее жесткой геометрической фигурой, и за счет этих свойств обеспечиваются необходимые показатели жесткости всей стропильной конструкции. В качестве ее основных несущих элементов выступают стропильные ноги, установка которых выполняется в соответствии с запроектированным углом наклона кровельных скатов.

Монтаж стропильной системы четырехскатной крыши начинается с укладки мауэрлата, который позволяет равномерно передавать нагрузку кровельной системы строительным конструкциям и фундаменту здания. Если при возведении двускатной крыши мауэрлат укладывается только на длинные стены, то строительство четырехскатной конструкции требует монтажа мауэрлатных досок или бруса по всему периметру сооружения.

Стропильные ноги своими торцами опираются на промежуточные прогоны либо подконьковый брус. Данные элементы, расположенные в горизонтальной плоскости, не только позволяют закрепить стропила, но и способствуют равномерной передаче нагрузки на несущие стены благодаря наличию системы стоек. Также немаловажную роль играют скользящие опоры для стропил – за счет их использования кровля надежнее закрепляется на доме и лучше противостоит внешним нагрузкам.

Чтобы смонтировать коньковый пролет, на балках, уложенных поперек здания, строго вертикально устанавливаются коньковые стойки и закрепляются укосинами. Важно соблюсти высоту расположения конькового пролета, предписанную проектом.

Диагональные стропила четырехскатной крыши требуется точно замерить: нижняя часть данных стропил должна выступать за край стены на 40-50 см, образуя козырек, защищающий строительные конструкции от попадания осадков. На следующем этапе выполняется установка промежуточных стропил: центральных и угловых.

Угловые (нарожники) опираются верхней частью на диагональные стропила и имеют различный размер, уменьшаясь по мере приближения к углу здания. Центральные укладываются поверх конькового бруса. Расположение центральных стропильных ног зависит от целого ряда факторов, но в любом случае шаг крепления стропил не должен превышать 2-х метров. Конкретные значения определяются исходя из :

  • выбранного сечения стропильных ног;
  • особенностей монтажа кровельного материала.

С каждой стороны конькового пролета должно быть смонтировано не менее трех центральных стропил, независимо от длины стены здания.

Возведение стропильной системы, согласно требованиям СНиП, должно выполняться в соответствии с установленными правилами безопасности!

Похожие новости

Комментарии (0)

Четырехскатная крыша — основные принципы создания проекта современного жилища

Презентабельный внешний вид, надежность, долговечность – все это четырехскатная крыша, чертеж, расчет и монтаж которой, конечно, довольно сложно сделать самостоятельно, но ведь всегда можно обратиться за помощью к квалифицированным специалистам.

Заметное преимущество четырехскатных крыш состоит в том, что в таких постройках очень удобно оборудовать мансардные этажи. Помещения получаются очень комфортными и просторными, идеально подходят для проживания в отличие от домов, например, с двухскатными крышами.

В настоящее время стало появляться все больше зданий, выполненных по такому плану. Плюс многоскатной крыши – возможность применения на абсолютно разных постройках, от бани до крупного частного коттеджа.

Дома с четырехскатными крышами выглядят по-настоящему добротно и дорого, и поэтому, не стоит жалеть время и средства на её обустройство.

Основные разновидности четырехскатных крыш

  • Вальмовая конструкция. Одна из сложнейших среди всех возможных. Образована двумя трапециевидными фасадными плоскостями и двумя торцовыми треугольными (они как раз и называются вальмами). Этот вид особенно крепок, надежен и обладает отменными защитными свойствами. Схема вальмовой крыши

Фронтонов (это треугольные завершения фасадов постройки, ограниченные с боков двумя скатами крыши, а у основания карнизом) на такой кровле нет, а чердачные окна размещаются в скатах.

Эта кровля намного экономичней двухскатной по затратам на стеновые стройматериалы, но наклонные ребра на стыках вальм и фронтальных скатов требуют установки весьма сложной стропильной конструкции и дополнительного замера, подгонки кровельного материала.

Скаты зачастую делают с разными уровнями наклона, благодаря чему и создается силуэт ломаной крыши.

  • Полувальмовая (датская) конструкция. Отличается от предыдущей наличием фронтона, который наверху имеет небольшую вальму. Защита от ветровых нагрузок у такой кровли обеспечивается коньком (верхним горизонтальным ребром крыши, образованным из-за пересечения двух скатов). Наиболее часто подобное устройство кровли встречается в регионах с частыми сильными ветрами.
  • Шатровая конструкция. Имеет вид пирамиды: четыре треугольных ската, сходящиеся вершинами в одном месте. Такие кровли не имеют фронтонов, возводятся на небольших постройках в форме равностороннего многоугольника или квадрата. Монтаж стропильной системы у такой крыши очень сложен.

Создание проекта четырехскатной крыши

Перед тем как приступить к работе по обустройству крыши, её необходимо спроектировать, осуществить расчеты по конструкции, а также создать её чертеж.

Проект четырехскатной крыши предусматривает, что наклон скатов такой кровли может быть в промежутке от 5 до 60 градусов. Зависит он от атмосферных нагрузок, назначения чердака и типа используемых кровельных материалов.

В районах с частыми и сильными осадками уклон скатов должен быть значительным (от 45 до 60 градусов). В регионах с сильными ветрами и редкими дождями наклон скатов обычно делается намного меньше.

Если угол наклона составляет примерно 5-18 градусов, рекомендуют использование рулонного покрытия; 14-60 — асбестоцементных листов, кровельного металла; 30-60 – черепицы.

Высота кровельного конька рассчитывается с помощью тригонометрического выражения для прямоугольных треугольников.

Расчета стропил – начало составления всего проекта дома. Сечение их определяют в зависимости от ожидаемой нагрузки (веса стропильных конструкций, пирога кровли, внешних воздействий), и степени наклона крыши. С помощью расчетов определяется и шаг между стропилами, проверяется их несущая способность.

План стропил четырехскатной крышипредусматривает какие стропила целесообразно использовать — наслонные или висячие. Также выясняется, нужны ли дополнительные элементы: раскосы, затяжкии т.д.

Если случается так, что стандартные параметры пиломатериалов не подошли для будущей кровли, можно их модифицировать. Например, вы можете увеличить длину стропил или жесдвоить балки. Также можно применять клееные или наборныестропильные ноги (они заметно мощнееи длиннее обычных).

Воздействие нагрузок на систему стропил

Способы усиления стропильной системы

Стропила подвергаются постоянным (масса кровли, обрешетки, стропил и т.д.) и временным (ветер, осадки) нагрузкам.Основной расчетный параметр снежной нагрузки, принятый в России для средней полосы – 180 кг/м. Снеговой мешок может увеличить этот показатель до 400-450 кг/м.

Если уклон крыши больше 60 градусов, снеговая нагрузка не берется в расчет.

Стандартная расчетная величина ветровой нагрузки для средней полосы России — 35кг/м?.

Если уклон крыши менее 30 градусов, в чертеже поправка на ветер не учитывается.

Параметры нагрузок корректируются для местных условий климата за счет особых коэффициентов.Совокупная масса крыши рассчитывается, исходя из количества используемых материалов и общей площади сооружения.

В расчеты вводят показатели полезной нагрузки на систему, если к фермам подвешивают потолки, устанавливают водонагревательные баки, вентиляционные камеры и т.д.

Обязателен расчет прочности стропил и степени возможной деформации при различных условиях.

В качестве стропил чаще всего используются: прямоугольный брус с сечением, соответствующим рассчитанным нагрузкам, доски с параметрами 5?15, 5?20 см.

Чаще всего выбор останавливают на пиломатериалах хвойных пород (еловых, сосновых) с влажностьюв пределах 18-22%, обработанных антисептическими средствами и антипиренами.

Для повышения жесткости и устойчивости геометрии стропильной системымногоскатной крыши иногда вводят стальные элементы.

Монтаж и установка стропильной системы

Перед тем, как приступит к монтажу, нужно подобрать необходимые материалы и инструменты. Кроме этого, неплохо будет обзавестись прорисовкой всей конструкции на бумаге. Из материалов обязательно понадобятся: теплоизоляция (минеральная вата, например), гидроизоляция, пароизоляция, деревянные балки, кровельный материал, дерево для обрешетки. Необходимые инструменты: дрель, шуруповерт, молоток, гвозди, саморезы, уровень, рулетка, мерная рейка и т.д.

Схема четырехскатной крыши предполагает наличие стропил, опорных брусьев, раскосов, и других элементов, необходимых для придания всей конструкции жесткости.

Стропила, имеющие сечение от 5?15 см придадут надежность конструкции. Когда пойдете за покупкой пиломатериала на стропила, не выбирайте мокрый, крученый или с серьезными изъянами.

Монтаж кровли всегда производят снизу вверх. Первым делом укладывают опорные балки (мауэрлат), на которые впоследствии устанавливают стропила. Так у вас получится нижний каркас, который должен выходит за пределы стен на 40-50 см. Не желательно, чтобы выпирание стропил от краев стен превышало оговоренные выше пределы, иначе объект будет выглядеть негармонично.

Не забывайте проверять правильность установки с помощью строительного уровня.

Если у здания деревянные стены, опорные балки не нужны, так как в роли мауэрлата будет выступать верхний венец сруба.

Устройство и расчет диагональных стропил

После из каждого угла здания устанавливаются каркасные стропильные ноги, они называются накосными (диагональными). Верхние части стропильных ног, если необходимо, можно придержать системой из раскосов и стоек.Их главная задача — разгрузить стропила, путем перераспределения нагрузки по внутренним стенам или опорным столбам, а также — придать всей конструкции достаточную жесткость.

Следует с особой тщательностью отнестись к узлам присоединения стропильных ног к мауэрлату. Это главные точки, которые отвечают за прочность стропильной системы в целом. Свес четырехскатной крыши регулируется посредством длины диагональных стропил.

Поможет в работе особая таблица коэффициентов с представленными в ней соотношениями длины и заложением стропил для разных наклонов ската крыши. В одном её столбце указаны коэффициенты для промежуточных, в другом — для угловых стропильных ног.Для того, чтобы подсчитать нужную длину стропила, умножьте заложение на коэффициент. Такую таблицу вы без труда сможете найти в интернете.

В тех местах, где отсутствуют несущие стены, пятки стропил можно разместить на продольных балках (боковых прогонах). Кроме этого монтируется балка в центре, она крепится на трех подпорках: посередине и с двух концов.

Если у вас большая площадь крыши, не обойтись без обустройства шпренгельных ферм, которые примут на себя часть нагрузки от накосных стропил. Шпренгельные фермы нуждаются в устройстве затяжек, на которые они будут опираться. Иногда их можно закрепить на имеющихся поперечных или продольных балках.

Параметры, связанные с высотой и степенью наклона кровли определяются именно высотой накосных стропил и горизонтальной верхней балкой (коньковым прогоном).

После того, как установили направляющие стропила, приступайте к постройке основного каркаса. Наклонные (нарожные) стропила закрепите к опорным балкам, а также коньковому прогону.

Устанавливать их следует с шагом 40-50 см, не больше.В случае, если промежутки будут слишком большими, стропильная система,возможно, не выдержит нагрузок от выпавшего снега.Схема стропильной системы четырехскатной крыши обязательно должна учитывать этот факт.

Скрепите наклонные стропила между собой примерно на расстоянии метра от верхней стропильной балки.Сделать это возможно с помощью досок с сечением не меньше 4*12 см.

Необязательно подбирать нарожные стропила строго по длине, ведь ихвероятнее всего придется обрезать. Главное проследите, чтобы они не оказались слишком короткими.

Основные рекомендации по установке вальмовой конструкции:

  • дабы свести вероятность возникновения ошибок к минимуму, используйте при замерах не рулетку, а специальную мерную рейку;
  • наметьте осевую линию по верхней обвязке торцевой стены. После этого замерьте половину толщины конькового бруса, нанесите линию размещения первого из всех центральных промежуточных стропил;
  • совместите конец рейки и линию размещения того из стропил, которое вы пометили чуть раньше. На другой конец мерной рейки скопируйте линию внутреннего контура боковой стены (тем самым вы произведете заложение промежуточного стропила). Перенесите линию наружного контура стены и свес крыши на мерную рейку;
  • для определения будущего места нахождения второго из центральных стропил, передвиньте мерную рейку на стену сбоку, перенесите на неё нужное заложение стропила от внутреннего угла верхней обвязки;
  • повторите весь алгоритм действий в каждом из углов. Придерживаясь этой схемы, вы определите расположение концов конькового бруса, а также всех центральных промежуточных стропил.

После установки стропильной системы в соответствии с планом, делают обрешетку, пароизоляцию, гидроизоляцию, контробрешетку, а также утепление кровли.

Завершающий этап возведения четырехскатной крыши

После монтажа всей конструкции четырехскатная крыша (как и любая другая) предусматривает создание обрешетки. Для этой цели используют деревянные доски толщиной 50 или 40 мм. Главное, чтобы материал был высококачественный и хорошо просушенный.

Перед устройством обрешетки необходимо простелить пленку, изолирующую крышу от пара и влажности. Такая пленка крепится с помощью степлера. Кроме этого, ни в коем случае нельзя упустить из виду теплоизоляцию, которая должна быть обустроена в чердачном помещении. Теплоизоляция необходима, чтобы поддерживать в здании нормальный температурный режим. И уже после этого производится установка четырехскатной кровли.

И последний этап — укладка кровельного покрытия. В выборе вы не ограничены, руководствуйтесь собственным вкусом, материальными возможностями и конструктивными особенностями вашей крыши. Главное, прикрепите материал достаточно прочно, аккуратно, чтобы дождь не мог проникать внутрь помещения через стыки, а ветер – срывать фрагменты кровли.

Схема стропильной системы вальмовой крыши весьма сложна, как уже не раз говорилось выше, но не стоит её пугаться. Самое главное произвести все расчеты и замеры правильно, а также не ошибиться с разметкой. Досконально разобравшись в этом один раз, вы сможете без труда повторить аналогичное строительство. Конечно, одному человеку будет довольно сложно справиться с предстоящим объемом работ, так что пара помощников не помешает.

Источники: http://kryshikrovli.ru/konstrukciya/chetyrexskatnaya/chetyrexskatnaja-stropilnaya-sistema.html, http://vseokrovle.com/valmovaja/67-stropilnaja-sistema-chetyrehskatnoj-kryshi.html, http://roof-tops.ru/ustroistvo/chetyrexskatnaya-krysha-3/

виды, чертежи, инструкции и особенности монтажа

В нашей стране дома с четырёхскатными крышами непривычны. Они напоминают о западноевропейской архитектуре. Такую конструкцию кровли выбирают, если хотят добавить зданию эффектности, чтобы оно воспринималось по-особенному и выгодно выделялось среди однообразной застройки.

Как сделать четырёхскатную крышу своими руками и многое другое вы знаете из этой статьи.

Краткое содержимое статьи:

Достоинства и недостатки кровли с четырьмя скатами

Принято выделять следующие плюсы и минусы четырёхскатной крыши:

Плюсы:

  • эстетичность;
  • высокий уровень устойчивости к природным явлениям благодаря более плавным линиям обводов и аэродинамическим особенностям конструкции четырёхскатной крыши;
  • более качественный сброс воды и быстрое время высыхания;
  • высокие теплоизоляционные качества;
  • устойчивость к морозам;
  • четырёхскатная разновидность кровли является оптимальным вариантом для высоких построек. Такая крыша выглядит миниатюрно и аккуратно.

Минус – построить четырёхскатную кровлю сложнее. Потребуются точные расчёты и доскональное знание инженерных технологий. Также ее монтаж занимает больше времени.

Разновидности четырёхскатных крыш

Прежде чем приступать к возведению четырёхскатной крыши, нужно тщательно изучить, какие виды подобных конструкций существуют. Сегодня принято выделять следующие разновидности таких кровельных систем.

Вальмовая (голландская)

Считается классикой. Как видно на фото четырёхскатных крыш, подобная кровля состоит из двух трапециевидных скатов, стыкующихся в коньке, и двух треугольных. Последние называются вальмами.

Система стропил вальмовой крыши включает в себя монтаж 4-х накосных стропил, которые представляют собой диагональные опорные брусья, идущие от 2-х вершин скатов к верхним углам дома.

Полувальмовая

Имеет аналогичную конструкцию. Единственное отличие составляют укороченные треугольные скаты (вальмы). Из чертежей и проектов четырёхскатных крыш полувальмового типа вытекает возможность организовать оконные проёмы во фронтоне под вальмами – прочность кровли при этом не пострадает.

Шатровая

У такой кровли все четыре ската имеют форму равнобедренного треугольника. Она менее эффектна. Инструкцию для расчёта четырёхскатной крыши такого типа можно найти в Интернете.

Составные части четырёхскатной кровли

Составными частями четырёхскатной крыши являются:

  • мауэрлат;
  • затяжки;
  • стропила и стойки;
  • конёк;
  • обрешётка.

Как сделать 4-х скатную крышу: устройство, узлы, чертежи

Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.

Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?

Виды четырехскатных крыш

Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.

Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.

Разновидности: вальмовая и шатровая конструкции

Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт.

Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.

Характерные отличия в рамках четырехскатного класса:

У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке.

Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.

Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.

Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.

Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.

Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:

Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома. Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.

В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:

Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши.

В шатровых системах накосные ноги соединяют вершину с углами.Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.

Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.

Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш.

Потому что они по совместительству работают коньком, т. е. опорой для верхней пятки нарожников.

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:

Устройство мауэрлата по кирпичным или бетонным стенам.

Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т. к. его с успехом может заменить верхний венец.Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.Изготовление по размеру и крепление нарожников.

В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.

Голландская крыша: классика четырех скатов

Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.

Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.

Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.

А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.

Полувальмовая голландская крыша: особая устойчивость

Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых  трапециевидных скатов.

Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.

Полувальмовая датская крыша: европейские традиции

А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции. В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.

Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.

Шатровая крыша: идеальные пропорции

Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.

Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:

Устройство стропильной системы крыши с четырьмя скатами

Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:

Этап І. Планирование и проектирование

Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.

А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!

Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:

Этап ІІ. Заготовка конструктивных элементов

Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы. А для этого сначала разберемся с тем, как правильно они называются.

Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.

Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.

Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.

Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.

А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке. Для этого возьмите брус 150 на 100 мм.

Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.

Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.

Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.

Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.

А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала. Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.

А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:

И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.

В жизни все эти элементы выглядят так:

Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:

Этап ІІІ. Установка чердачного перекрытия

Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали. Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.

А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.

Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.

Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.

Этап ІV. Монтаж конькового прогона

В рассчете конькового прогона отталкивайтесь от таких нюансов:

Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.

При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.

Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.

Самый простой вариант таких ферм  – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры. Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.

В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:

Этап V. Установка стандартных и диагональных стропил

Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:

Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.

На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.

Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.

Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:

У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.

Строительство вальмовой стропильной системы

Разберем один из распространенных примеров устройства вальмовой крышис наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата.

Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м. Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже).

Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки.

Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона).

Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Полезные видео-инструкции

Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:

Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.

Видео-инструкция

Источники:

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками

https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html

https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html

Как сделать четырехскатную крышу дома своими руками
