Нормы и практика ВС РФ о последствиях истечения межповерочного интервала

ВС РФ очень много высказывался в 2019 году по безучетному потреблению в том числе отражая свое мнение в Обзорах. Причины понятны, хотя было много и есть много других интересных вопросов в энергетике, но они эпизодические и не на слуху.

Очень часто стал вставать еще один вопрос и возможно он тоже заслужил внимания и появления в обзоре.

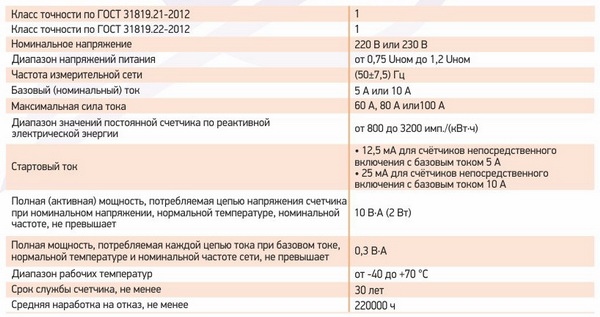

Прибор учета или измерительный комплекс должен быть поверен. То есть в установленном законом порядке специализированный субъект, уполномоченный на поверку должен подтвердить заключением, что прибор учета к расчетам годен.

Кстати, само по себе доказательство того, что ПУ или ИК поверен без прохождения им процедуры допуска в эксплуатацию не влечет автоматическое применение прибора учета для расчетов.

Однако физика есть, физика и ИК и ПУ не могут быть непорочны вечно, поэтому после первой поверки должны проводиться последующие каждый раз как только истекает межповерочный интервал (МПИ).

Очень часто про истечение МПИ забывается.

Правовые последствия истечения МПИ в электроэнергетике — применение расчетного способа предусмотренного п. п. 166 и 179 Основных положений.

Но многие энергокомпании учитывая, что непроведение поверки сразу после истечения МПИ также является по сути нарушением порядка учета, квалифицируют подобное нарушение как безучетное потребление. С такой квалификацией, как мне кажется, иногда поспешно спешат согласиться некоторые арбитражные суды, поскольку подобное нарушение потребителем порядка учета только в совокупности с радом других обстоятельств заслуживает подобной квалификации.

Как указано выше в Основных положениях упомянуто только одно последствие истечения МПИ — применение расчетного способа равному средним показаниям за аналогичный период прошлого года с даты итечения МПИ до истечения 2 месяцев, последующие периоды равному произвкедению максимальной мощности на количство часов или, если она не известна, по допустимой токовой нагрузке. Этот же 2 месячный срок, что в специальном законодательстве, что в общем упоминается как разумный срок приведения прибора учета в нормальное состояние при любых иных отклонениях.

Но если энергокомпания данный момент упустила, не знала и считала по прибору учета означает ли это, что нормы п.п. 166 и 179 Основных положений фактически не действует?

Безусловно нет и тут энергокомпания вправе провести перерасчет объема отпуска используя расчетный способ с момента истечения МПИ.

Но допустимо ли просто на основании факта истечения МПИ и непроведения в течение 2 месяцев поверки на момент проверки ИК или ПУ составлять акт о неучтённом потреблении и на его основании объем ранее неучтенного потребления выставить потребителю естественно в месяце составления акта?

Разбирая последние за 2019-2020 года отказные определения судей ВС РФ, специализирующихся на энергоспорах, следует отметить, что можно, другой вопрос будут ли эти акты приняты или нет для подтверждения безучетного потребления зависит от конкретных обстоятельств.

Если будет доказано, что прибор учета после истечения МПИ работал неправильно например поверка пусть и проведенная поздно это показала в заключении, тут несомненно стоит говорить именно о безучетном потреблении.

Если прибор учета длительное время после истечения МПИ не поверяется в том числе доказательства поверки в материалы дела потребителем не представлены судьи ВС РФ допускают подтверждение квалификации данных бездействий как безучетного потребления.

Если прибор учета поверен, но со значительной просрочкой и без его совместной передачи и приглашения на поверку думается даже сам факт положительных итогов поверки подтвержденных в суде не должен нивелировать безучетное потребление. Здесь я думаю разумно сослаться еще и на Обзор 4/2019 в котором рассматривался вопрос об открытости процедуры экспертизы и проверки прибора учета для любого ее участника, хотя к этому обзору еще вернемся.

В то же время если прибор учета предоставлен на поверку и сделано это было с незначительно просрочкой (сразу отмечу значительность или незначительность просрочки ее уважительность это предмет оценки суда в каждом конкретном деле), а еще лучше и с приглашением на ее проведение энергокомпаний и доказательства положительного итога поверки представлены в суд, суд вправе не согласиться с актом неучтенного потребления поскольку не доказан факт искажения данных учета.

Эта логика соответствует духу законодательства об энергосбережении и электроэнергетике и не позволяет потребителю получать выгоду из своего незаконного поведения, а также энергокомпании получить больше того, чем за реально отпущенное.

Но везде есть нюансы, в частности, что самое интересное в Обзоре 4/2019 указано: «Из приведенного определения следует, что безучетное потребление электрической энергии действующее законодательство обусловливает совершением потребителем различных действий, одни из которых являются основанием для квалификации в качестве безучетного потребления в силу факта их совершения потребителем, тогда как другие действия для подобной квалификации должны привести к искажению данных об объеме потребления электрической энергии. Бремя доказывания наличия иных действий (бездействия), которые привели к искажению данных об объеме потребления электрической энергии (мощности), возлагается на лицо, проводящее проверку.»

Многие могут понять это как то, что теперь потребитель в принципе не обязан на суде предоставлять доказательства о проведении поверки и что ее результат был положительный, а сетевая компания должна танцевать с бубном, истребовать прибор на поверку требовать экспертиз и т. д. Удаляться в объяснение неправильности подобного подхода я не буду поскольку его явная порочность очевидна, да и дело в обзоре касалось другого вопроса (кейса).

Второй возможный довод противников возникновения каких-либо негативных последствий истечения МПИ для потребителя п. 12 ст. 13 Федеральный закон от 23 ноября 2009 г. N 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации».

Закон этот не для слабонервных, поэтому не все найдут в нем иногда очень полезные на практике положения, в частности в отношении учета, бехозяйных сетей и т.д., поскольку одна только ст. 13 этого закона пример того, как устарели наши традиции законодательной техники.

Но вернемся с тексту пункта, в нем есть последние предложения, описывающее последствия невыполнения потребителями требований по эксплуатации и восстановлению приборов учета при выявлении их ненадлежащего состояния.

В частности применительно к электроэнергетике электросетевые организации при выявлении фактов невыполнения собственниками приборов учета используемых энергетических ресурсов обязанности по обеспечению надлежащей эксплуатации этих приборов учета и неустранении такого невыполнения до истечения двух месяцев с момента его выявления также обязаны приступить к эксплуатации этих приборов учета с отнесением понесенных расходов на собственников этих приборов учета. Собственники этих приборов учета или лица, являющиеся собственниками объектов, на которых установлены эти приборы учета, обязаны обеспечить допуск указанных организаций к приборам учета используемых энергетических ресурсов и оплатить расходы указанных организаций на их эксплуатацию, а в случае отказа от оплаты расходов в добровольном порядке оплатить понесенные указанными организациями расходы в связи с необходимостью принудительного взыскания.

И тут у многих зарождается мысль сетевая компания должна знать об истечении МПИ вот пусть и идет к потребителю через 2 месяца на объект проводит поверку или ставит новый ИК или ПУ, не пошла значит не имеет права требовать расчета потребления по истечении 2 месяцев по максимальной мощности или допустимой токовой нагрузке.

Но эту мысль когда-то Верховный суд РФ тоже пресёк даже не побоявшись это сделать на примере «льготного» ЖКХ, отметив, что наличие субсидирующей обязанности РСО заниматься оприбориванием домов, не нивелирует нормы о применении расчетных способов к ИКУ (УК ТСЖ, ТСН и т. д.), которые нарушили 261-ФЗ и не оприборили МКД.

Поэтому резюмирую

— не всякое истечение межповерочного интревала должно быть квалифицировано, как безучетное потребление, НО

-негативные последствия непровоедения поверок наступают для потребителя практически всегда, за исключением случая коглда потребитель, действуя открыто и добросовестно поверку пусть и с нарушением срока проводит и она подтверждает исправность и годность прибора.

На сей пост меня мотивировал мой коллега, возмутившийся, тем что нормы о применении негативных последствий истечения МПИ и непроведения поверок в виде квалификации данных действий как безучетного потребления повсеместно нивелируются судами. Как мне кажется, это не так.

Но было бы очень неплохо, чтобы в обзоре 1/2020 хотя бы в разделе вопросов и ответов, Верховный суд РФ подтвердил или опроверг данные мысли.

В частности до верховного суда не дошел вопрос, если итечение МПИ не квалифицировано как безучетное потребление и поверка не проведена, можно ли требовать доплаты за услуги по передаче и потребленную электроэнергию соответвенно за периоды, в которые ПУ  или ИК де-юре был порочным, но по его показаниям велся расчет?

P-E-01 — Процедуры калибровки и сертификации пультов калибровки электросчетчиков в соответствии с EL-ENG-12-01 — Требования к сертификации измерительной аппаратуры — пульты калибровки электросчетчиков

7.

7.4 Перемещение от позиции к позиции (EL-ENG-12-01, с. 7.4)

7.4.1 Цель

Целью раздела 7.4 EL-ENG-12-01 является обеспечение того, чтобы разброс ошибок между положениями MUT консоли не превышал указанный допуск.Ошибки в каждой позиции также должны соответствовать требованиям разделов 7.8.1.1, 7.8.1.2 и 7.8.1.3 согласно EL-ENG-12-01.

7.4.2 Руководящие принципы

В этом тесте ошибка устанавливается для каждой позиции MUT, следуя основной процедуре, описанной в разделе 7.3 этого документа. Эта оценка применима только к консолям, используемым с настройками, указанными в 7.3.4.2 (3) (c) и (d) выше. Консоль должна быть откалибрована в каждом положении MUT с использованием нагрузки, определенной в соответствии с 7.3.4.6 или 7.3.4.7 выше при применимой испытательной нагрузке с аналогичными нагрузками, соединенными друг с другом в положениях MUT.

7.

1. Установите отягощения (метры) во всех положениях, кроме одного.
2. Установите тестовый патрон в пустое положение.
3. Подключите сертифицированный стандарт и компаратор и выровняйте световой клапан в соответствии с процедурами настройки испытаний, описанными в разделе 7.3 этого документа.
4. Подключите многофазную испытательную нагрузку и нагрузку в соответствии с требованиями раздела 7.3.4.2 (3) (c) выше.
5. Начните тестирование, следуя процедуре тестирования, описанной в разделе 7.3 настоящего документа.
6. Считайте явную ошибку стандарта в позиции MUT на дисплее консоли и запишите ее в таблицу калибровки.
7. Повторите шаги (5) и (6) выше для каждой позиции MUT.
8. Если консоль используется только для поверки многофазных автономных счетчиков, выполняйте описанную выше процедуру только с применимыми испытательными нагрузками и нагрузкой, как определено требованиями раздела 7. 3.4.2 (3) (d) выше.

7.4.4 Примечания

Допуск на разброс ошибок, определенный в описанных выше процедурах, указан в разделе 7.4.1.1 EL-ENG-12-01. Все погрешности, измеренные в описанных выше процедурах, также должны быть в пределах допусков применимых частей раздела 7.8 EL-ENG-12-01.

7,5 Искажения (EL-ENG-12-01, с. 7,5)

7.5.1 Назначение

Целью раздела 7.5 EL-ENG-12-01 является обеспечение уровня искажений, измеренных в цепях тока и напряжения, используемых для подачи питания на счетчики, в пределах допуска согласно EL-ENG-12-01.

7.5.2 Руководящие принципы

Испытания этой процедуры проводятся при одновременном включении цепей тока и напряжения и соответствующих нагрузок, установленных в каждом из положений MUT, если не указано иное. Эти испытания проводятся с регуляторами и сетевыми кондиционерами, отключенными от цепи (если обычные измерительные испытания выполняются без регуляторов или линейных кондиционеров), а также с регуляторами и сетевыми кондиционерами, включенными в цепь (если эти устройства требуются при поверке счетчиков).

Примечание: Порядок оценки искажений определяется оценщиком, и оценка может быть выполнена в любое удобное время, когда соответствующие нагрузки установлены на консоли для других оценок консоли калибровки.

7.5.3 Процедуры оценки искажений с использованием прямотермических измерителей потребления

1. Установите прямотермические измерители нагрузки, как они будут установлены при нормальном тестировании, во всех положениях MUT, кроме одного. Автономные счетчики с высоким номинальным напряжением и током должны использоваться для всех испытаний высокого напряжения и тока.Счетчики трансформаторного типа соответствующего номинала (например, 120 В, 10 А) должны использоваться для всех точек измерения низкого напряжения и тока.
2. Установите тестовую розетку в пустое положение MUT.
3. Установите консоль для типа счетчиков, которые установлены на консоли.
4. Убедитесь, что любые регуляторы или стабилизаторы напряжения, которые всегда присутствуют в цепи во время нормального тестирования счетчика, остаются в цепи для всех следующих тестов искажения.
5. Если какие-либо регуляторы или сетевые кондиционеры могут быть отключены из цепи, сделайте это.
6. Соедините токовые клеммы анализатора искажений последовательно с одним из токовых элементов на тестовой розетке. Убедитесь, что две другие токовые цепи замкнуты на розетку.
7. Подключите клеммы напряжения анализатора параллельно испытательному напряжению в розетке.
8. Установите нагрузку на 120 В, 2,5 А, коэффициент мощности 0,5.
9. Подайте питание на консоль до указанной контрольной точки и запишите измеренное значение искажения тока и напряжения в первой таблице раздела «Искажения» рабочих листов.Обесточьте консоль.
10. Если какие-либо регуляторы или стабилизаторы линии были отключены из цепи на этапе (5), включите их и повторите все измерения искажений на испытательных нагрузках, которые использовались ранее, выполнив шаги с (6) по (9).
11. Повторите все вышеперечисленные шаги для настройки нагрузки, которая включает в себя максимальный проверочный ток и напряжение при проверке потребности, гарантируя, что установленные счетчики имеют надлежащие номиналы.

7.5.4 Процедура оценки искажений для трансформаторов тока 1: 1 и нескольких PT

1. Установите соответствующие нагрузки, как определено в 7.3.4.5 и 7.3.4.6 выше во всех позициях MUT, кроме одного. Установите счетчики так, как они будут установлены при обычных испытаниях, с использованием изолирующих трансформаторов 1: 1 и нескольких трансформаторов напряжения.
2. Любые регуляторы или сетевые кондиционеры, которые всегда присутствуют в цепи во время обычных испытаний счетчика, должны оставаться в цепи для всех следующих испытаний на искажение.
3. Если какие-либо регуляторы или сетевые кондиционеры могут быть отключены из цепи, сделайте это.
4. Соедините токовые клеммы анализатора последовательно с токовыми элементами в тестовой розетке.Убедитесь, что две другие токовые цепи замкнуты на розетку.
5. Подключите клеммы напряжения анализатора параллельно испытательному напряжению в розетке.
6. Установите нагрузку на 120 В и 2,5 А.
7. Подайте питание на консоль до указанной контрольной точки и запишите измеренное значение искажения тока и напряжения во второй таблице раздела «Искажения» рабочих листов. Обесточьте консоль.
8. Установите нагрузку на максимальный испытательный ток, используемый для поверки счетчиков, требующих использования трансформаторов 1: 1 и / или нескольких трансформаторов, и максимальное испытательное напряжение, используемое для поверки счетчиков, требующих использования нескольких трансформаторов (обычно 240 вольт).
9. Повторите шаг (7).
10. Если какие-либо регуляторы или стабилизаторы линии были отключены из цепи на шаге (3), включите их и повторите все измерения искажений на испытательных нагрузках, которые использовались ранее, выполнив шаги (6) — (9).

7.5.5 Процедура оценки искажений для других счетчиков

1. Установите счетчики, моделируя требования к нагрузке, как указано в разделе 7. 3.2.6 EL-ENG-12-01, во всех положениях MUT, кроме одного.Установите счетчики, как если бы они были при обычных испытаниях.
2. Любые регуляторы или сетевые кондиционеры, которые всегда присутствуют в цепи во время обычных испытаний счетчика, должны оставаться в цепи для всех следующих испытаний на искажение.
3. Если какие-либо регуляторы или сетевые кондиционеры могут быть отключены из цепи, сделайте это.
4. Соедините токовые клеммы анализатора последовательно с токовыми элементами в тестовой розетке. Убедитесь, что две другие токовые цепи замкнуты на розетку.
5. Подключите клеммы напряжения анализатора параллельно испытательному напряжению в розетке.
6. Установите нагрузку на 120 В и 2,5 А.
7. Подайте питание на консоль до указанной контрольной точки и запишите измеренное значение искажения тока и напряжения во второй таблице раздела «Искажения» рабочих листов. Обесточьте консоль.
8. Установите нагрузку на максимальный испытательный ток и максимальное испытательное напряжение, используемые для поверки счетчиков, которые требуют использования нагрузки, определенной в соответствии с разделом 7. 3.2.6 ЭЛ-ЭНГ-12-01.
9. Повторите шаг (7).

7.5.6 Формула

Анализатор искажений должен рассчитывать искажения по следующей формуле:

• или;

Регламент 7.6 (EL-ENG-12-01, раздел 7.6)

7.6.1 Цель

Цель раздела 7.6 EL-ENG-12-01 — гарантировать, что консоли способны выдерживать тестовые нагрузки стабильно при поверке счетчиков потребления.

7.6.2 Руководящие принципы

1. Эта процедура включает в себя настройку нагрузки и мониторинг энергии, регистрируемой с последовательными интервалами в одну минуту в течение до шестидесяти минут.Записанные одноминутные значения энергии сравниваются с целевым значением для обеспечения соответствия допуску раздела 7.6.1.1.1 EL-ENG-12-01.
2. Запись и мониторинг одноминутных значений энергии обычно выполняется с помощью запатентованного анализатора тестовой платы NRG. Некоторые владельцы консолей разработали аналогичные устройства для использования в этом тесте, которые должны иметь следующие основные характеристики:
   1. Устройства должны улавливать импульсы энергии с интервалом в одну минуту ± 0. 05%.
   2. Регистрации энергии за одну минуту необходимо считывать в единицах измерения или импульсах с разрешением 0,01% от ожидаемого целевого значения.
3. Любое устройство, используемое для этой оценки, должно быть одобрено региональным специалистом MC, прежде чем его можно будет использовать.

7.6.3 Процедура

1. Установите нагрузки, определенные в соответствии с процедурой 7.3.4.6 выше, в каждое положение MUT, кроме положения MUT, включая стандарт Radian.Установите нагрузку калибровочной консоли на следующую тестовую нагрузку: 2,5 А, 120 В, коэффициент мощности 0,5.
2. При необходимости калибровочной консоли можно дать прогреться до одного часа. В таблицах должно быть указано, требуется ли прогрев консоли, и соответствующий период. Период прогрева для тестов по требованию также должен быть указан в сертификате консоли.
3. Используя устройство, указанное в 7.6.2 (2), контролируйте единицы энергии калибровочной консоли с интервалом в одну минуту в течение требуемого периода.
4. Регулируемая нагрузка должна контролироваться в течение периода, в два раза превышающего период проверки по требованию, необходимый для поверки счетчиков, или 60 минут, в зависимости от того, что короче. Например, если период тестирования по запросу для проверки счетчиков, утвержденных для проверки в тестовом режиме, составляет 5 минут, и это самый длинный период тестирования по запросу, в течение которого будет использоваться консоль, требуемая оценка регулирования составляет 10 минут.
5. Нагрузка, используемая для оценки контрольного испытания, должна определяться путем усреднения 5 одноминутных показаний энергии и вычисления нагрузки, используемой в качестве цели, с которой должны сравниваться все одноминутные регистрации.
6. По истечении необходимого времени проверки остановите проверку.
7. Проведите нормативный тест для каждой применимой единицы измерения спроса, для проверки которой будет использоваться консоль.
8. Установите автономные нагрузки, соответствующие номинальному значению проверочного испытательного тока наивысшего уровня при соответствующем напряжении.
9. Повторите испытание регулирования с нагрузкой, установленной на наибольшую испытательную нагрузку, используемую для проверки экспоненциальных счетчиков потребления или счетчиков интервалов блокировки, которые не могут быть проверены в соответствии с разделом 6.4.9 ЭЛ-ЭНГ-12-01.
10. Проведите тест для каждой единицы измерения спроса, для проверки которой будет использоваться консоль.

7.7 Эффекты переключения тока (EL-ENG-12-01, с. 7.7)

7.7.1 Цель

Цель раздела 7.7 ​​EL-ENG-12-01 — определить, изменяются ли полуавтоматические и автоматические ошибки консоли при автоматическом переключении токов с высокой на низкую нагрузку.

7.7.2 Руководящие принципы

Консоли с трансформаторами, установленными между эталонным измерителем и позицией MUT, наиболее склонны к появлению изменений ошибок по сравнению с этим тестом.Ошибки обычно возникают из-за явления, известного как остаточная намагниченность. Чтобы обнаружить эффекты остаточной намагниченности, проводятся испытания путем подключения эталона в позиции MUT, установки тока нагрузки и переключения тока на 10% от его первоначального значения. Затем нагрузка возвращается к исходной настройке, и сравниваются очевидные ошибки до и после переключения на легкую нагрузку и обратно на полную нагрузку.

7.7.3 Процедура оценки консолей, оборудованных ТТ 1: 1

1. Установить нагрузки, определенные в соответствии с процедурой 7.3.4.5 выше во всех позициях MUT, кроме одной.
2. Установите испытательный патрубок в оставшееся тестовое положение с соответствующей нагрузкой.
3. Подключите стандарт, как описано в разделе 7.3 выше.
4. Выполните соединения, чтобы включить в цепь изолирующие трансформаторы 1: 1.
5. Установите нагрузку, определенную в соответствии с 7.3.4.5 выше.
6. Откалибруйте консоль в нормальном рабочем режиме.
7. Запишите ошибку стандарта в лист калибровки.
8. Измените ток на 10 процентов, а затем вернитесь к исходному значению.
9. Выполните повторную калибровку консоли и запишите результаты в таблицу калибровки.
10. Повторите процесс четыре раза и запишите каждый результат в таблицы калибровки.

Примечание: При проведении этих тестов соблюдайте обычные рабочие процедуры консоли. Если для нормальной работы требуется, чтобы нагрузка была установлена ​​на ноль перед переключением на новую нагрузку, сделайте это.

7.7.4 Процедура оценки пультов, оборудованных промежуточными трансформаторами, кроме ТТ 1: 1

1. Установите многофазные расходомеры или нагрузки, определенные в соответствии с процедурой 7.3.4.6 или 7.3.4.7 выше, во все положения MUT, кроме одного.
2. Установите испытательный патрубок в оставшееся тестовое положение с соответствующей нагрузкой.
3. Подключите стандарт, как описано в разделе 7.3 выше.
4. Установите нагрузку, определенную в соответствии с 7.3.4.6 или 7.3.4.7 выше.
5. Откалибруйте консоль в нормальном рабочем режиме.
6. Запишите ошибку стандарта в лист калибровки.
7. Измените ток на 10 процентов, а затем вернитесь к исходному значению.
8. Выполните повторную калибровку консоли и запишите результаты в таблицу калибровки.
9. Повторите процесс четыре раза и запишите каждый результат в таблицы калибровки.

Примечание: При проведении этих тестов соблюдайте обычные рабочие процедуры консоли. Если для нормальной работы требуется, чтобы нагрузка была установлена ​​на ноль перед переключением на новую нагрузку, сделайте это.

7.7.5 Примечания

Допуск для ошибок, определяемых этой процедурой, указан в разделе 7.7.1 EL-ENG-12-01.

Где:

• Emax = максимальная кажущаяся ошибка
• Emin = минимальная кажущаяся ошибка

Пример

Пять ошибок, записанных как: 0,08%, 0,08%, -0,05%, 0,09% и 0,07%

7.8 Калибровка консоли (EL-ENG-12-01, 7.8)

7.8.1 Назначение

Назначение раздела 7.8 EL-ENG-12-01 — определение аттестованных погрешностей калибровочных приставок.

7.8.2 Руководящие принципы

1. Степень калибровки консоли зависит от способа ее использования. В разделе 7.8 EL-ENG-12-01 определены различные критерии использования. Ниже описаны процедуры калибровки, связанные с различными критериями.
2. Калибровочная консоль, оснащенная изолирующими трансформаторами тока 1: 1, используемыми с несколькими трансформаторами напряжения, должна быть оценена в каждом месте, оборудованном трансформатором 1: 1 с трансформатором нескольких потенциалов в каждой контрольной точке, используемой для тестирования счетчиков, для которых 1: 1 трансформаторы требуются.
3. Калибровочную консоль, оборудованную несколькими трансформаторами напряжения, которые не используются с трансформаторами тока 1: 1, необходимо испытать в каждом месте, оборудованном многопотенциальным трансформатором, в каждой контрольной точке, используемой для проверки счетчиков, для которых требуется несколько трансформаторов (например, два -элементный счетчик только с одним потенциальным тестовым звеном).
4. Калибровочная консоль, которая используется без трансформаторов тока 1: 1 или нескольких трансформаторов напряжения, но имеет другие трансформаторы тока и / или напряжения, подключенные между эталонными измерителями и положениями MUT, должна быть откалибрована в любом одном положении MUT для комбинаций напряжения и текущий кран и настройки селекторного переключателя. Сюда входят трансформаторные и автономные многофазные счетчики. Калибровка выполняется при максимальной и минимальной испытательной нагрузке для каждой комбинации отвода напряжения и тока, а также комбинации селекторного переключателя, используемой для проверки счетчиков. Калибровка при этих испытательных нагрузках проводится при всех коэффициентах мощности, используемых для поверки счетчиков.
5. Калибровочная консоль, аналогичная пункту (4) выше, за исключением того, что эталонные измерители подключаются к той же цепи, что и позиции MUT, без каких-либо промежуточных трансформаторов тока или напряжения или изолирующих трансформаторов между эталонными измерителями и позициями MUT, требуется для быть откалиброванным в любом одном положении MUT при минимальной, средней и максимальной испытательной нагрузке из диапазона нагрузок при каждом испытательном напряжении, при единичном коэффициенте мощности или всех других факторах мощности, используемых для поверки счетчиков, включенных в список, представленный в соответствии с разделом 5. 2.6 ЭЛ-ЭНГ-12-01.

   Максимальная нагрузка равна испытательному напряжению измерителя, умноженному на испытательный ток измерителя, который создает максимальную нагрузку.

   Средняя нагрузка равна испытательному напряжению измерителя, умноженному на испытательный ток измерителя, что создает среднюю нагрузку диапазона тестовых нагрузок измерителя.

   Минимальная нагрузка равна испытательному напряжению измерителя, умноженному на испытательный ток измерителя, которая создает минимальную испытательную нагрузку измерителя.

6. Калибровочные консоли, которые подают напряжения и / или токи на отдельные цепи (элементы) счетчика от независимых источников (например,г. пульты, использующие усилители, а не трансформаторы нагрузки) должны иметь каждый источник или комбинацию источников, откалиброванных для каждого элемента или комбинации элементов для каждой контрольной точки, которая будет использоваться для проверки счетчиков, включенных в применимый список, представленный в соответствии с разделом 5. 2.6 EL- АНГ-12-01. Каждый MUT будет откалиброван, как указано в пунктах (2) — (5) выше.
7. Примите во внимание необходимость тестирования 7.9 перед завершением калибровки 7.8, поскольку контрольные точки могут потребовать повторения.

7.8.3 Процедура калибровки 1: 1 CT и / или нескольких PT

1. Используйте процедуры, описанные в разделе 7.3 этого документа, чтобы откалибровать консоль.
2. Установите соответствующую нагрузку, определенную в разделе 7.3.4.5 приведенной выше процедуры, в каждое положение.
3. Установите нагрузку, как определено в соответствии с разделом 7.3.4.5 описанной выше процедуры, параллельно цепи напряжения. Исключение составляют случаи, когда эффекты нагрузки, определенные в разделе 7.3.4.5 данной процедуры, меньше 0.05%.
4. Откалибруйте каждое положение MUT, оборудованное изолирующими трансформаторами 1: 1 и / или несколькими трансформаторами в каждой контрольной точке, используемой с трансформаторами 1: 1 в цепи.
5. Откалибруйте каждое положение MUT, оборудованное несколькими трансформаторами, в каждой контрольной точке, используемой с несколькими трансформаторами напряжения без трансформаторов 1: 1 в цепи.
6. Повторите шаги с (1) по (5) для всех электрических величин, используемых для поверки счетчиков.
7. Обратитесь к разделу 7.9 процедуры для повторных прогонов и дополнительных данных для расчетов погрешности.

7.8.4 Процедура калибровки пультов без изолирующих трансформаторов с другими промежуточными трансформаторами, подключенными между эталонными измерителями и позициями MUT

1. Определите, есть ли в консоли промежуточные трансформаторы, кроме изолирующих трансформаторов, между эталонными измерителями и положениями MUT.
2. Используйте процедуры, описанные в разделе 7.3 выше, чтобы откалибровать консоль только в одном положении MUT.
3. Для калибровок ниже установите нагрузку, определенную в соответствии с разделом 7.3.4.6 или 7. 3.4.7 выше в каждом тестовом положении.
4. Установите нагрузку, как определено в соответствии с разделом 7.3.4.6 или 7.3.4.7 выше, параллельно цепи напряжения. Исключение составляют случаи, когда эффекты нагрузки, определенные в разделах 7.3.4.6 или 7.3.4.7 данной процедуры, составляют менее 0,05%.
5. Определите все комбинации отводов напряжения и тока, а также настройки селекторного переключателя, используемые для поверки счетчиков. Откалибруйте консоль при максимальной и минимальной испытательной нагрузке для каждой комбинации отвода напряжения и тока, а также комбинации селекторного переключателя, используемой для проверки счетчиков.
6. Откалибруйте консоль при этих испытательных нагрузках при всех коэффициентах мощности и электрических величинах, используемых для поверки счетчиков.
7. Обратитесь к разделу 7.9 процедуры для повторных прогонов и дополнительных данных для расчетов погрешности.

7.8.5 Процедура калибровки консолей с эталонными измерителями в той же цепи, что и позиции MUT

1. Определите, есть ли в консоли контрольные измерители, которые находятся в той же цепи, что и позиции MUT.
2. Используйте процедуры, описанные в разделе 7.3 этого документа, чтобы откалибровать консоль только в одном положении MUT.
3. Для калибровок, указанных ниже, установите нагрузку, определенную в соответствии с разделами 7.3.4.6 или 7.3.4.7 выше, в каждое испытательное положение.
4. Установите нагрузку, как определено в соответствии с разделом 7.3.4.6 или 7.3.4.7 выше, параллельно цепи напряжения. Исключение составляют случаи, когда эффекты нагрузки, определенные в разделах 7.3.4.6 или 7.3.4.7 данной процедуры, меньше 0.05%.
5. Откалибруйте консоль в любом одном положении MUT при минимальных, средних и максимальных испытательных нагрузках диапазона испытательных нагрузок при каждом испытательном напряжении при единичном коэффициенте мощности, а также всех других факторах мощности, которые будут использоваться для поверки счетчиков (см. 7.8 .2.5 выше для объяснения максимальной, минимальной и средней нагрузки).
6. Повторите шаги с (1) по (5) для всех электрических величин, используемых для поверки счетчиков.
7. См. Раздел 7.9 ниже для повторных прогонов и дополнительных данных для расчетов погрешности.

7.8.6 Порядок калибровки пультов, подводящих напряжение и / или ток к отдельным цепям (элементам) счетчика от независимых источников

1. Определите, подает ли консоль напряжение или ток к отдельным цепям, представляющим измерительные элементы счетчика, от независимых источников.
2. Используйте процедуры, описанные в разделе 7.3, чтобы откалибровать консоль.
3. Откалибруйте консоль для каждого источника или комбинации источников для каждого элемента или комбинации элементов.
4. Выполните калибровку для каждой контрольной точки, которая будет использоваться для поверки счетчиков в положениях MUT, как указано в пп. 7.8.3–7.8.5 выше, если применимо.

Дата изменения:

02.02.2017

Измерения мощности и энергии Низкочастотные калибровки

Контактная информация по техническим вопросам:
Томас Л. Нельсон
Телефон: 301-975-2986
Электронная почта: thomas.nelson [at] nist.gov

Джеральд Дж.ФитцПатрик
Телефон: 301-975-8922
Электронная почта: gerald.fitzpatrick [at] nist.gov

Дениз Д. Пратер
Администрация и логистика
Телефон: 301-975-4221
Электронная почта: denise.prather [at] nist.gov

Пожалуйста, свяжитесь с администрацией и логистикой перед отправкой инструментов или стандартов по адресу, указанному ниже.

Почтовый адрес :
Национальный институт стандартов и технологий
100 Bureau Drive, остановка 8170
Гейтерсбург, Мэриленд 20899-8170

Идентификационный номер службы	Описание услуг	Комиссия ($)
56110S	Специальные испытания ваттметров переменного и постоянного тока по предварительной договоренности	по цене
56200C	Ватт, ватт-час, вар, счетчик вар-часов, два первых определения одного и того же измерителя при 60 Гц	4651
56201C	Каждое дополнительное определение, тот же измеритель при 60 Гц	277
56202C	Первые два определения одного или двух счетчиков, выполняемые одновременно с первым (56200C)	4259
56210M	Программа обеспечения измерений для счетчиков мощности	6040
56220C	Ваттметр с импульсным выходом; 120 В, 5 А, 60 Гц при 0. Коэффициенты мощности 5 отставания, единицы и 0,5 опережения	1964
56230S	Специальные испытания блоков измерения фазоров, PMU	по цене

Комиссии могут быть изменены без предварительного уведомления.

вернуться к началу страницы | вернуться к указателю электромагнитных измерений

Специальные испытания ваттметров переменного и постоянного тока (56110S)

ваттметра на частотах, отличных от мощности, считается специальными испытаниями и должна проводиться в индивидуальном порядке.Применяются следующие ограничения:

A. Приборы должны иметь отдельные входные клеммы напряжения и тока.

B. Прибор должен иметь автономный индикатор мощности, или обеспечивать сигнал постоянного тока или напряжения, который пропорционален мощности, или обеспечивать выходную частоту, пропорциональную мощности.

C. Измерения обычно ограничиваются синусоидальными сигналами на частотах от постоянного тока до 100 кГц. Уровни входного сигнала не должны превышать 240 В и 5 А.

D. Приборы будут испытываться в том состоянии, в котором они были получены, и неопределенность испытаний будет частично зависеть от характеристик прибора во время испытания.

вернуться к началу страницы | вернуться к указателю электромагнитных измерений

Измерения мощности и энергии, низкочастотные (56200C-56202C)

К испытанию принимаются только стандартные электронные ваттметры, ватт-час, вар и варчасы. Вращающиеся типы больше не принимаются, кроме как по специальной договоренности.При необходимости заказчик должен очистить или отрегулировать счетчики перед отправкой в ​​NIST. NIST не регулирует счетчики и сознательно не начинает испытания неисправных счетчиков.

Условия испытаний должны быть указаны заказчиком. К ним относятся диапазоны тока и напряжения, которые необходимо проверить, частота, приложенные напряжения, приложенные токи и коэффициенты мощности. Значения этих параметров, доступные для стандартного тестирования, сведены в Таблицу 9.12.

вернуться к началу страницы | вернуться к указателю электромагнитных измерений

Таблица 9.12. Доступные значения параметров для стандартного тестирования ваттметров, ватт-часов, варметров и вар-часов

Параметр	Доступные значения
Напряжение (В)	69 по 480
Ток (А)	0,5 до 30
Коэффициент мощности	0 до 1,0
Фазовый угол	от 0 до 360 °
Частота (Гц)	50 *, 60, 400 *
* Испытания при 50 и 400 Гц ограничены напряжением 240 В или меньше и током 5 А или меньше.

При необходимости измерения иногда можно проводить при других значениях этих параметров. Однако это будет считаться специальными испытаниями. Будут взиматься отдельные специальные меры и более высокая плата, чем за обычную калибровку.

Перед калибровкой счетчики находятся под напряжением от 1 до 4 часов при номинальном напряжении и токе в одном диапазоне. Калибровка состоит как минимум из двух наборов измерений, выполненных за минимальный период в 2 дня.

Для ваттметров значения заявленных поправок (в ваттах) обычно имеют относительную расширенную неопределенность 0,05% от полного диапазона шкалы в вольт-амперах. Для ваттметров заявленные значения процентной регистрации обычно имеют относительную расширенную неопределенность 0,05% от указанного значения. За дополнительную плату могут быть организованы специальные испытания с более высокой точностью. Относительная расширенная неопределенность измерений мощности или энергии в этих специальных испытаниях может составлять всего 0. 005%, если кратковременное стандартное отклонение тестируемого устройства достаточно мало. Для максимальной точности напряжение ограничено до 120 В, а ток — до 5 А.

вернуться к началу страницы | вернуться к указателю электромагнитных измерений

Программа обеспечения измерений для счетчиков мощности (56210M)

Программа обеспечения измерений для электроэнергии предназначена для оценки работы систем измерения энергии в лаборатории заказчика.Принадлежащий NIST стандартный ваттметр с известной стабильностью измеряется NIST. Затем он отправляется заказчику, измеряется и отправляется обратно в NIST. NIST анализирует данные и предоставляет заказчику отчет, в котором указывается общая неопределенность измерений, полученных заказчиком. Эта процедура позволяет измерять стандарты заказчика относительно стандартов NIST без простоев, возникающих при отправке стандартов заказчика и их калибровке в NIST. Кроме того, что более важно для тех, кто калибрует стандартные счетчики электроэнергии, заказчики могут использовать стандарт NIST MAP для оценки своего процесса измерения удобным и экономичным способом.

Неопределенность MAP включает эффекты долгосрочной и краткосрочной нестабильности системы калибровки NIST, системы калибровки заказчика и транспортного стандарта. Обычно относительная расширенная неопределенность при хорошо контролируемом сравнении колеблется от 0,03% до 0,05%. Подразделение электроэнергии ведет активную программу исследований и разработок в области измерения электроэнергии и энергии. Эта программа часто позволяет NIST обеспечивать поддержку измерений для ваттметров и ваттметров, помимо перечисленных в этом разделе.Специальные испытания обычно проводятся при соблюдении следующих условий:

A. Запрошенные тесты полностью разработаны и задокументированы.

B. Существует серьезное техническое или экономическое обоснование прослеживаемости теста на изделии в соответствии с национальными стандартами.

C. Не было регулярной или повторяющейся потребности в тесте.

вернуться к началу страницы | вернуться к указателю электромагнитных измерений

Быстрые измерения низкочастотной энергии с обратным вращением (56220C)

Эта услуга калибровки предлагается клиентам, заинтересованным в быстром восстановлении и снижении затрат на обслуживание для ограниченного числа конкретных контрольных точек. Три контрольные точки, измеренные для этой службы, — это 120 В и 5 А с коэффициентом мощности, равным единице, 0,5 отставания и 0,5 опережения. Это единственные тестовые точки, предлагаемые для данной услуги. Если заказчик запрашивает дополнительные контрольные точки, цена и время обслуживания будут такими же, как для стандартной услуги калибровки (см. Идентификационный номер услуги 56200C). Относительная расширенная неопределенность, присвоенная ваттметру для этой службы, составляет 0,02%. Эта служба принимает только стандартные счетчики электроэнергии с импульсным выходом.Срок сдачи — две недели. Из-за короткого времени оборачиваемости этой услуги заказчик должен будет запланировать эту калибровку с соответствующим контактом, а заказ на поставку должен быть отправлен либо вместе с прибором, либо получен до того, как прибор прибудет в NIST.

вернуться к началу страницы | вернуться к указателю электромагнитных измерений

Блоки измерения фазора, PMU (56230S)

NIST теперь обеспечивает калибровку блоков измерения фазора, PMU, в соответствии со стандартом IEEE Synchrophasor Standard C37. 118-2205 как специальный тест. Дополнительные условия испытаний также могут быть выполнены по предварительной договоренности.

Условия тестирования PMU выбираются из следующих:

Информация, предоставляемая PMU для испытаний

1. Номер модели PMU и версия прошивки
2. Упрощенные процедуры подключения к прибору для тестирования a.параметры для сети связи, информация Ethernet или параметры RS 232
   б. Номинальная частота, используемая для каждого теста
   c. Номинальные значения напряжения и тока для каждого испытания (действующие значения)
   d. Процедура проверки того, что устройство правильно считывает напряжение и ток, правильность трехфазной последовательности, что PMU реагирует на команды для отправки информации о конфигурации и запуска и остановки передачи данных
   е. Пошаговая процедура для внесения необходимых изменений параметров, таких как изменение номинальной частоты, изменение частоты отчетов (испытания должны проводиться при 10, 12, 15, 20 и 30 показаниях в секунду для номинальной частоты 60 Гц, а также при 10 и 25 показаниях в секунду для номинальной частоты 50 Гц), а также изменение настроек фильтра с каждой скоростью считывания, если необходимо
   f.другие настройки, такие как форматы отчетов, векторы для отправки и т. д. Примечание: мы можем прочитать только один PMU, даже если PMU имеет несколько виртуальных PMU на устройство
3. Необходимые испытания и условия для каждого, включая уровень соответствия 0 или 1
   а. Первоначальная настройка — должна выполняться при первом тестировании каждого PMU
   . б. Форматы сообщений — необходимо выполнить при первом тестировании каждого PMU
   . c. Показатели отчетности
   d. Частота сигнала
   е. сигнал magintude
   f.Фазовый угол — векторы напряжения и тока
   г. Гармонические искажения
   час Внеполосные помехи — обычно выполняются при максимальной и минимальной частоте отчетов
   я. Дисбаланс
4. Имя и номер телефона контактного лица, которое сможет ответить на вопросы в течение периода тестирования

вернуться к началу страницы | вернуться к указателю электромагнитных измерений

Источники — Измерения мощности и энергии, низкочастотные

Источник калибровки мощности с цифровым синтезом, N.М. Олдхэм, О. Б. Лауг и Б. К. Уолтрип, IEEE Trans. Instrum. Измер. IM-36 (2), 341 (июнь 1987 г.).

Широкополосный ваттметр NBS, Г. Н. Стенбаккен, О. Б. Лауг, А. Г. Перри, Б. А. Белл и Т. Х. Кибало, Natl. Бур. Стоять. (США), Tech. Примечание 1221 (май 1987 г.).

Ваттметр с широкополосной выборкой, Г. Н. Стенбаккен, IEEE Trans. Power Appar. Syst. PAS-103 (10), 2919 (октябрь 1984 г.).

Служба калибровки ваттметров и ваттметров, J.D. Ramboz и R.C. McAuliff, Natl. Бур. Стоять. (США), Tech. Примечание 1179 (июль 1983 г.).

Программа обеспечения измерений для электроэнергии, Н. М. Олдхэм, Natl. Бур. Стоять. (США), Tech. Примечание 930 (сентябрь 1976 г.).

Передача Киловаттура, С. Р. Хоутон, IEEE Trans. Power Appar. Syst. PAS-94 (4), 1232 (июль-август 1975 г.).

Методы отбора проб для измерения электроэнергии, Р. С. Тургель, Natl. Бур. Стоять. (США), Tech. Примечание 870 (июнь 1975 г.).

A Система компаратора тока для определения единицы измерения электрической энергии при 60 Гц, К.Дж. Лентнер, IEEE Trans. Instrum. Измер. IM-23 (4), 334 (декабрь 1974 г. ).

вернуться к началу страницы | вернуться к указателю электромагнитных измерений

Как часто следует калибровать

Как часто следует калибровать?

Вопрос не в том, калибровать ли, а в том, как часто? Не существует универсального ответа. В большинстве случаев требования различаются в зависимости от приложения, требований к обеспечению качества, отраслевых стандартов, производительности или правил техники безопасности.Калибровка часто является ключом к устранению отзыва, недопустимого состояния или потенциальной угрозы безопасности.

Есть несколько возможных моментов, которые следует учитывать при рассмотрении частот калибровки, чтобы помочь вам решить, что лучше всего подходит для вашего процесса, оборудования и области применения.

Рекомендуемый производителем интервал калибровки. Спецификации производителей, которые обычно находятся в руководстве, указывают, как часто нужно калибровать их инструменты. Имейте в виду, что для критически важных измерительных приложений могут потребоваться другие интервалы, обычно более частые, строгие или отраслевые (ASTM 2570, ISO 9000, ISO / IEC 17025, MIL-STD xxx).

Перед крупным критическим измерительным проектом. Предположим, вы отправляете завод на испытания, и на этом заводе требуются высокоточные измерения. Решите, какие инструменты вы будете использовать для этого тестирования, и убедитесь, что эти инструменты соответствуют спецификации, прежде чем использовать их. Отправьте их на калибровку, а затем «заблокируйте» на складе, чтобы они не использовались до испытания. Калибровка перед критическим измерительным проектом чрезвычайно важна. Если вы будете принимать решения или предпринимать действия на основе результатов измерения, вы должны с высокой степенью уверенности убедиться, что используемые стандарты остаются в пределах допуска.

После крупного критического измерительного проекта. Так же, как калибровка важна перед крупным критическим измерительным проектом, так же важна калибровка после него. Если вы зарезервировали откалиброванные испытательные приборы для критического испытания, рекомендуется отправить это же оборудование на калибровку после испытания. Когда вернутся результаты калибровки, вы узнаете, были ли тесты, проведенные с помощью прибора, полными и надежными. В некоторых отраслях промышленности, например в фармацевтике, может потребоваться калибровка до и после крупного критического измерительного проекта.Это гарантирует, что используемый эталон может показать, возникло ли условие непереносимости до, во время и после критического проекта измерения.

После события . Если ваш инструмент получил удар — например, что-то вырвало внутреннюю защиту от перегрузки или устройство поглотило физическое воздействие — лучше всего отправить его на калибровку, чтобы проверить целостность. Это важно, потому что иногда на устройстве может не быть видимых физических дефектов, таких как вмятина, царапина или сломанный разъем.Калибровка позволит убедиться, что устройство и важные внутренние компоненты находятся в хорошем рабочем состоянии.

По требованиям . Для некоторых измерительных работ требуется откалиброванное сертифицированное испытательное оборудование независимо от размера проекта. Обратите внимание, что это требование не может быть прямо заявлено, а просто ожидается на основе отраслевых стандартов. Перед тестом всегда просматривайте спецификации и требования к процессу. Наиболее частым требованием является ежегодная калибровка, но она может сильно различаться в зависимости от области применения, отраслевых нормативов или требований к обеспечению качества.

Ежемесячно, ежеквартально или раз в полгода. Если вы выполняете в основном важные измерения и делаете их часто, более короткий промежуток времени между калибровками означает меньшую вероятность получения сомнительных результатов испытаний. Во многих случаях калибровка с более короткими интервалами дает вам лучшие характеристики. Пользователи должны искать тенденции в своем откалиброванном оборудовании и периодически проверять, а затем отмечать изменения. Например, по мере старения оборудования вы можете увидеть его отклонение перед следующим циклом калибровки.Анализ тенденций или результатов годовой калибровки помогает пользователям понять, когда прибор следует калибровать в зависимости от вашего приложения и использования. Пользователи могут выбирать калибровку инструментов с использованием более коротких или более длительных циклов в зависимости от результатов, которые они видят с течением времени.

Ежегодно. Если вы выполняете сочетание критических и некритических измерений, ежегодная калибровка имеет тенденцию находить правильный баланс между осмотрительностью и стоимостью.

Дважды в год . Если вы редко выполняете важные измерения и не подвергаете глюкометр воздействию каких-либо событий, калибровка на больших частотах может оказаться рентабельной.

Никогда. Если ваша работа требует простой проверки напряжения («Ага, это 480 В»), калибровка кажется излишней. Но что, если ваш инструмент подвергся воздействию какого-либо события? Калибровка позволяет уверенно использовать прибор.

Продолжайте учиться

Установление правильных интервалов калибровки

Установка интервалов калибровки для продуктов Fluke

Зачем калибровать испытательное оборудование?

Сопутствующие товары

Калибровочные инструменты

Контрольно-измерительные приборы

Получить помощь

Служба поддержки клиентов и техническая поддержка

Поговорите со специалистом по калибровке о потребностях в оборудовании.

% PDF-1.6 % 1048 0 объект > эндобдж xref 1048 156 0000000016 00000 н. 0000005151 00000 п. 0000005474 00000 п. 0000005528 00000 н. 0000005879 00000 п. 0000005918 00000 н. 0000005997 00000 н. 0000006543 00000 н. 0000006984 00000 н. 0000007532 00000 н. 0000008070 00000 н. 0000008795 00000 н. 0000011138 00000 п. 0000011526 00000 п. 0000011930 00000 п. 0000012141 00000 п. 0000016339 00000 п. 0000016789 00000 п. 0000017195 00000 п. 0000017477 00000 п. 0000022637 00000 п. 0000023130 00000 п. 0000023520 00000 п. 0000023842 00000 п. 0000024386 00000 п. 0000024947 00000 п. 0000025978 00000 п. 0000034103 00000 п. 0000034693 00000 п. 0000035103 00000 п. 0000035519 00000 п. 0000036032 00000 п. 0000036803 00000 п. 0000037532 00000 п. 0000038123 00000 п. 0000040818 00000 п. 0000040893 00000 п. 0000040991 00000 п. 0000041175 00000 п. 0000041315 00000 п. 0000041371 00000 п. 0000041512 00000 п. 0000041700 00000 п. 0000041849 00000 п. 0000041904 00000 п. 0000042075 00000 п. 0000042197 00000 п. 0000042252 00000 п. 0000042364 00000 п. 0000042420 00000 п. 0000042548 00000 н. 0000042666 00000 п. 0000042722 00000 н. 0000042882 00000 п. 0000042939 00000 п. 0000043118 00000 п. 0000043208 00000 п. 0000043264 00000 н. 0000043433 00000 п. 0000043612 00000 п. 0000043700 00000 п. 0000043757 00000 п. 0000043926 00000 п. 0000044097 00000 п. 0000044187 00000 п. 0000044243 00000 п. 0000044337 00000 п. 0000044512 00000 п. 0000044660 00000 п. 0000044716 00000 п. 0000044860 00000 п. 0000044917 00000 п. 0000045092 00000 п. 0000045204 00000 п. 0000045260 00000 п. 0000045374 00000 п. 0000045480 00000 п. 0000045537 00000 п. 0000045663 00000 п. 0000045719 00000 п. 0000045776 00000 п. 0000045832 00000 п. 0000045888 00000 п. 0000045944 00000 п. 0000046104 00000 п. 0000046161 00000 п. 0000046217 00000 п. 0000046313 00000 п. 0000046370 00000 п. 0000046427 00000 н. 0000046484 00000 п. 0000046582 00000 п. 0000046631 00000 п. 0000046688 00000 п. 0000046744 00000 п. 0000046800 00000 п. 0000046940 00000 п. 0000046996 00000 н. 0000047162 00000 п. 0000047218 00000 п. 0000047358 00000 п. 0000047414 00000 п. 0000047560 00000 п. 0000047616 00000 п. 0000047673 00000 п. 0000047777 00000 п. 0000047832 00000 п. 0000047936 00000 п. 0000047992 00000 н. 0000048047 00000 п. 0000048197 00000 п. 0000048254 00000 п. 0000048380 00000 п. 0000048535 00000 п. 0000048649 00000 н. 0000048705 00000 п. 0000048833 00000 п. 0000048988 00000 н. 0000049122 00000 п. 0000049178 00000 п. 0000049304 00000 п. 0000049461 00000 п. 0000049577 00000 п. 0000049633 00000 п. 0000049761 00000 п. 0000049915 00000 н. 0000049972 00000 н. 0000050188 00000 п. 0000050244 00000 п. 0000050446 00000 п. 0000050502 00000 п. 0000050558 00000 п. 0000050692 00000 п. 0000050748 00000 п. 0000050880 00000 п. 0000050937 00000 п. 0000050994 00000 п. 0000051051 00000 п. 0000051203 00000 п. 0000051259 00000 п. 0000051315 00000 п. 0000051372 00000 п. 0000051498 00000 п. 0000051554 00000 п. 0000051726 00000 п. 0000051783 00000 п. 0000051915 00000 п. 0000051972 00000 п. 0000052028 00000 п. 0000052086 00000 п. 0000052224 00000 п. 0000052282 00000 п. 0000052339 00000 п. 0000052395 00000 п. 0000004948 00000 н. 0000003489 00000 н. трейлер ] >> startxref 0 %% EOF 1203 0 объект > поток x ڔ UiPSW>% KCx! n (. (A1

Microwaves101 | Power Meter Measurements

Щелкните здесь, чтобы перейти на нашу страницу, посвященную точке сжатия

Щелкните здесь, чтобы перейти на страницу линейной интерполяции для Excel

Щелкните здесь, чтобы перейти на страницу с описанием децибел

Щелкните здесь, чтобы перейти на нашу страницу по метрологии

Вот ссылка на форум на веб-сайте TEGAM по теме калибровки датчиков мощности, который вы можете посетить, чтобы узнать больше по этой теме. По их словам:

Совсем недавно мы запустили форум для метрологов, которые калибруют датчики мощности ВЧ.Наша цель — предоставить подробную помощь по различным темам, с которыми наши клиенты сталкиваются на протяжении всего процесса калибровки. Это приводит к тому, что мы оказываем поддержку не только нашей продукции, но и оборудованию всех основных производителей. Мы хотели бы способствовать развитию форума.

TEGAM предоставила нам свои указания по применению для расчета калибровочного коэффициента, которые указаны ниже на этой странице. Щелкните здесь, чтобы спрыгнуть!

Измеритель мощности — одно из самых полезных испытательных устройств в микроволновой лаборатории.Хорошо изучите его, и вы сможете охарактеризовать всевозможные нелинейные характеристики передачи мощности схем, такие как усилители, смесители, ограничители и т. Д. Вы также можете измерить вносимые потери (или усиление) и возвратные потери в микроволновых сетях, аналогично использованию скалярный анализатор, но за небольшую часть стоимости оборудования. Вы можете найти бывшие в употреблении измерители мощности и датчики мощности HP на E-bay всего за несколько сотен долларов благодаря постоянно развивающейся индустрии беспроводной связи.

В этой главе Microwaves101 вы узнаете наиболее удобный и точный способ измерения определенных точек сжатия (P1dB, P2dB и т. Д.) таких устройств, как усилители и микшеры, с использованием удивительно простой техники. Вы узнаете, как измерять и наносить на график такие данные, как:

1. Коэффициент усиления выходной мощности и КПД усилителя в зависимости от входной мощности на фиксированной частоте
2. Сжатие усилителя на один дБ в зависимости от частоты в разных точках смещения
3. Сжатие на один дБ смесителя в зависимости от частоты при разных мощностях гетеродина.

Кстати, здесь мы обсуждаем CW или измеритель средней мощности измерений.Мы опишем использование измерителей пиковой мощности позже. Если вас интересуют измерения пиковой мощности или другая тема, напишите нам!

Приступим. Вот индекс для этой страницы:

Основы измерителя мощности

Головки силовые

Электроинструмент силовых головок

Коэффициент калибровки

Калибровка измерителя мощности

Погрешности измерения измерителя мощности

Ошибки из-за стоячих волн

Ошибки из-за нелинейности силовой головки

Ошибки из-за конечной направленности ответвителя

Расчет коэффициента калибровки (новинка сентября 2010 года!)

«Лучшая установка» для измерения характеристик передачи мощности

Настройка силового испытательного стенда для DUT

Калибровка силового испытательного стенда

Подробный пример процедуры измерения

Безболезненное нахождение точек сжатия

График характеристики передачи мощности

Измерение обратных потерь с помощью измерителей мощности

Основы измерителя мощности

сегодня почти всегда цифровые. Они преобразуют аналоговый сигнал с сопротивлением 50 Ом в четырехзначное отображение мощности в ваттах, милливаттах или микроваттах или в децибелах милливаттах (дБм). Девять из десяти инженеров по СВЧ предпочитают децибелы для измерения мощности, и вы тоже сделаете это, если поймете, как думать в дБ.

Безусловно, лучшим измерителем мощности для вашей микроволновой испытательной установки является двойной измеритель мощности Hewlett Packard или (Agilent) 438A (или двойной измеритель мощности Keysight E4419B для тех из вас, у кого более современная лаборатория, поскольку E4419B заменил измеритель мощности 438A. метр).

Двойной измеритель мощности Keysight 438A позволяет выполнять относительные измерения между двумя головками мощности (A относительно B или B относительно A) без использования макулатуры или калькулятора. Эта функция позволяет автоматически отслеживать соотношение между входной и выходной мощностью устройства в диапазоне уровней мощности, и напрямую, считывает компрессию усиления без построения Pin / Pout.

Еще одна весьма полезная особенность HP438A — это его способность снимать показания относительно показаний той же силовой головки , которые вы храните в памяти.Это делается нажатием кнопки «REL» (относительное измерение). Еще одна отличная особенность — это возможность добавлять смещения к любой из силовых головок. Это очень полезно, когда вам нужно исключить потери за пределами тестируемого устройства из ваших измерений (что почти всегда).

Головки силовые

Силовые головки — это датчики, которые преобразуют радиочастотные и микроволновые сигналы в аналоговые напряжения, которые считываются и регистрируются измерителем мощности. В силовых головках используются три типа датчиков.Первые два, термисторные и термопарные датчики, преобразуют «тепло» падающего сигнала в напряжение, пропорциональное мощности. Термисторные силовые головки считаются «старомодными»: если вы видите какие-либо из них в своей лаборатории, они подключены к старому аналоговому измерителю, например HP / Agilent 432A. Третий тип — это диодный детектор, который преобразует сигнал в постоянное напряжение. Диодные детекторы обеспечивают более низкий диапазон мощности, чем термисторные силовые головки (и более низкую максимальную безопасную мощность), поэтому, если вы используете силовую головку, которая измеряет до -75 дБмВт, скорее всего, вы используете силовую головку диодного детектора.Еще один намек на то, что вы используете диодный детектор, заключается в том, что компания Keysight использует суффикс «D» для обозначения диода, как в «8487D». Исключением из этого правила является устаревшая силовая головка диодного детектора 8484A.

Если вы хотите узнать больше о силовых головках, на веб-сайте Keysight есть отличное примечание по этой теме и еще миллиону других.

Для измерений измерителем мощности вам потребуется выбрать одну или несколько головок мощности. Широко доступные силовые головки Keysight серии 8480 показаны в следующей таблице (некоторые из них к настоящему времени могут быть устаревшими). Важно оставаться в пределах «наилучшего» диапазона отклика мощности усилителя («отбросьте нижние десять дБ и верхние пять дБ его диапазона). Например, если указана мощность напора от -75 до -20 дБм, не пытайтесь использовать его ниже -65 дБм, иначе вы столкнетесь с медленным временем установления и нестабильными результатами.

Таблица 1. Примеры возможностей силовой головки Keysight, серия 8480
Номер модели HP	Диапазон частот	Указанный диапазон мощности (дБм)	Лучший диапазон мощности (дБм)	Максимальная входная мощность (дБм)	RF разъем
8481A	10 МГц от до 18 ГГц	-35 до +20	-25 до +15	25	N
8481H	10 МГц от до 18 ГГц	-15 до +35	-5 до +25	35	N
8482A	100 кГц от до 4 ГГц	-35 до +20	-25 до +15	25	N
8484A	10 МГц от до 18 ГГц	от -75 до -20	от -65 до -25	20	N
8485A	50 МГц от до 26. 5 ГГц	-30 до +20	-20 до +15	25	3,5 мм
8487D	от 50 МГц до 50 ГГц	от -75 до -20	от -65 до -25	20	2,4 мм
R8486A	от 26,5 до 40 ГГц	-30 до +20	-20 до +15	25	WR-28

Электроинструмент силовых головок

Никогда не превышайте максимальную номинальную мощность используемой силовой головки (ей).Стоимость замены силовой головки, взорванной из-за превышения максимальной мощности, составляет от 1 до 3 тысяч долларов, в зависимости от того, какую из них вы уничтожите. Вы всегда можете «увеличить» диапазон мощности силовой головки, добавив на ее вход аттенюатор, который можно убрать математически. Убедитесь, что выбранный аттенюатор также может справиться с мощностью. Обратите внимание, что «аттенюатор мощности для бедняков» всегда можно сконструировать из ответвителя и мощной нагрузки. Например, ответвитель на 10 дБ с нагрузкой 10 Вт дает аттенюатор 10 дБ / 10 Вт, измеренный через связанный порт.

Калибровочный коэффициент

Силовые головки преобразуют РЧ-мощность в аналоговое напряжение, обычно в соответствии с квадратичной характеристикой. Калибровочный коэффициент (калибровочный коэффициент, или CF) силовой головки является мерой разницы между тем, что она в идеале измеряет, и тем, что она фактически измеряет независимо от уровня мощности в зависимости от частоты. Калибровочный коэффициент обычно составляет процентное значение меньше 100% (например, 97,5%, но в некоторых ситуациях калибровочный коэффициент может быть выше 100%. Ваша силовая головка будет иметь калибровочный коэффициент в зависимости от частоты прикреплен к нему.Будем надеяться, что метрологи не наклеят стикер на эти важные данные!

Опытный лабораторный крыс всегда настраивает силовую головку так, чтобы таблица калибровочных коэффициентов была доступна для чтения после завершения настройки измерения. Обратите внимание на такие детали!

Узнайте, как измеряются коэффициенты калибровки, здесь.

Интерполяция калибровочного коэффициента на частотах между точками данных

Посмотрите эту страницу!

Калибровка измерителя мощности

Перед тем, как начать калибровку измерителя мощности HP 438A, нажмите кнопку предварительной настройки, чтобы перевести измеритель в известное состояние.Это устраняет все смещения, фильтрацию и другие странные вещи, оставшиеся от последнего пользователя, которые могут испортить ваши измерения и испортить вам день. Согласно руководству HP, глюкометру требуется один час для прогрева для достижения полной точности. Съешьте еще один пончик.

Калибровка измерителя мощности — это двухэтапный процесс. Сначала следует обнулить счетчик. При обнулении счетчика убедитесь, что на него нет падающей РЧ мощности, отключив все источники на столе. Обе силовые головки следует обнулять примерно каждые два часа во избежание дрейфа. Время от времени счетчик вежливо попросит вас «ПОЖАЛУЙСТА, НУЛЬ», это нормально. Опять же, просто убедитесь, что на силовой головке нет посторонних сигналов, когда вы обнуляете ее.

Вторая часть калибровки силовой головки — это «калибровка». Здесь измеритель мощности подает очень стабильный сигнал 50 МГц, 1000 мВт на силовую головку в качестве опорного уровня и внутренне регулирует усиление измерителя в соответствии с характеристиками конкретного датчика мощности. Начните с прикручивания силовой головки к выходу опорного генератора измерителя мощности.Используйте минимально возможное количество адаптеров (и никаких кабелей) между измерителем мощности и силовой головкой, но не беспокойтесь об этом, поскольку большинство вещей вносят незначительные потери на частоте 50 МГц. Для силовых головок с наивысшей чувствительностью, таких как 8484A и 8487D, вам потребуется вставить прецизионный аттенюатор 11708A 30 дБ / 50 МГц между силовой головкой и выходом опорного генератора для создания стабильного сигнала микроватт в 1. 000 микроватт. Помните, что аттенюатор 11708A — это элемент калибровки , и НИКОГДА не следует использовать в испытательной установке.Затем нажмите кнопку «CAL ADJ». Затем введите калибровочный коэффициент 50 МГц, напечатанный на боковой стороне силовой головки (обычно 100%), нажмите «ENTER», и измеритель сделает свое дело. Если вы хотите проверить результаты этапа настройки калибровки (настоятельно рекомендуется для новичков!), Оставьте силовую головку подключенной к опорному генератору, введите калибровочный коэффициент на 50 МГц и снова включите генератор. Измеритель должен показывать 0,00 дБмВт или 1000 мВт. Процедуру калибровки необходимо выполнить для обеих силовых головок двойного измерителя мощности не более чем за 4 часа до измерения.

Наконец, вам необходимо ввести калибровочный коэффициент для той частоты работы, на которой вы будете проводить тестирование. Эта информация напечатана на боковой стороне силовой головки и обычно представляет собой число от 90% до 100%. Если вы используете неправильный калибровочный коэффициент на несколько процентов, ошибка обычно невелика. Например, если вы оставите калибровочный коэффициент на 100% после калибровки, но для ваших измерений он должен быть установлен на 98%, ваши данные будут на 0,09 дБ ниже нуля (равняется 10xlog [0,98]). Если вы хотите быть сверхточным, вы можете интерполировать калибровочный коэффициент при измерении частот, которые попадают между точками калибровки, которые обычно составляют каждый гигагерц.

Одна вещь, которую следует учитывать, когда вы проводите измерения мощности в широком диапазоне частот … вместо того, чтобы вводить калибровочный коэффициент (-ы) каждый раз, когда вы меняете частоту, вы можете оставить калибровочный коэффициент, установленный на 100%, и внести поправки в данные позже в электронной таблице. Вы должны использовать электронную таблицу, чтобы отслеживать потери в сети ввода и вывода и другие вещи, не говоря уже о построении графиков данных, поэтому нетрудно ввести сюда калибровочные коэффициенты. Черт возьми, вы даже можете использовать его для надоедливой линейной интерполяции между откалиброванными частотными точками в электронной таблице! Способ исправить данные, полученные с использованием 100% CF, состоит в том, чтобы разделить измеренные данные (в ваттах, милливаттах или микроваттах, но не в дБмВт) на соответствующий калибровочный коэффициент в каждой частотной точке.

Погрешности измерения измерителя мощности

С помощью измерителя мощности легко получить данные о мощности. Получить точные и повторяемые данные не так-то просто, если вы не понимаете все проблемы, которые могут возникнуть, так что слушайте!

Ошибки из-за стоячих волн

Существенным источником ошибок при измерениях измерителя мощности является коэффициент стоячей волны от силовой головки, ударяющейся о ИУ. КСВН силовой головки обычно низкий (например, от 1,18: 1 до 12,4 ГГц для силовой головки 8481A).Более серьезной проблемой обычно является ваше тестируемое устройство. Предположим, вы тестируете усилитель с КСВН 3,0: 1 (r = 0,5) с силовой головкой 1,18: 1 (r = 0,082). Поскольку у нас нет удобного греческого алфавита на этом веб-сайте, просто представьте, что предшествующее «r» было «rho» … Высокая и низкая ошибки могут быть рассчитаны как:

Ошибка мощности в восемь процентов — это значительная ошибка в 0,36 дБ. Вы можете избежать ошибок КСВ, если используете аттенюаторы на обеих сторонах тестируемого устройства для уменьшения его КСВН.Конечно, вам придется математически удалить эти потери из ваших окончательных данных.

Ошибки из-за нелинейности силовой головки

Как упоминалось ранее и описано в таблице 1, важно, чтобы силовые головки работали в пределах их наилучшего диапазона мощности, чтобы уменьшить ошибки линейности. Вы можете определить ошибку линейности вашей установки, установив «сквозное» соединение вместо DUT, отображая соотношение мощности A / B, установленное относительно самой низкой входной мощности вашего эксперимента. Затем увеличьте входную мощность до максимальной, наблюдая за показаниями A / B.Если настройка выполнена правильно, вы не должны увидеть ошибок более +/- 0,1 дБ в диапазоне мощности 20 дБ или более.

Замечание о приведенном выше тесте на линейность … для тестируемых устройств со значительным усилением или потерями вы не будете проводить сравнение линейности тестовой установки с тестируемым устройством и без него, если вы не приложите дополнительные усилия. в это. Если вы характеризуете усилитель с усилением 20 дБ, вы можете протестировать усилитель с аттенюатором 20 дБ на его выходе. Тогда чистое усиление с и без ИУ будет примерно одинаковым (ноль дБ), так что вы можете использовать одну и ту же головку мощности в том же диапазоне мощности.Или вы можете поменять местами силовые головки между этапами калибровки и измерения. Не теряйте сон из-за «сквозной» проверки линейности, просто убедитесь, что держите силовые головки в пределах их «счастливого диапазона».

Ошибки из-за конечной направленности ответвителя

Скоро в продаже!
