Инструкция.
1.Разработать план укладки системы теплого пленочного  пола.
Схема расчета: если система  пленочного пола предполагается для основного обогрева , производится монтаж теплого пола  70%  от общей площади. При  комфортном обогреве, там где Вам необходимо.   Монтаж теплого пленочного  пола не производится  под мебелью.

КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО наложение пленки друг на друга.

2. Рассчитать мощность  теплого пленочного пола, нужное количество регуляторов температуры, произвести проверку силовых возможностей электрической сети.

Расчет: максимальная мощность  пленочного пола составляет 220 Вт на 1 м.кв.

Максимальная площадь пленочного инфракрасного нагревателя, который можно подключать к терморегуляторам, имеющимся на рынке:
3 кВт = 13,5 м²;     3,5 кВт = 15,9 м²;      4 кВт = 18,1 м²;     6 кВт = 27,2 м² .

  3. Определить место подключения к общей электрической сети.

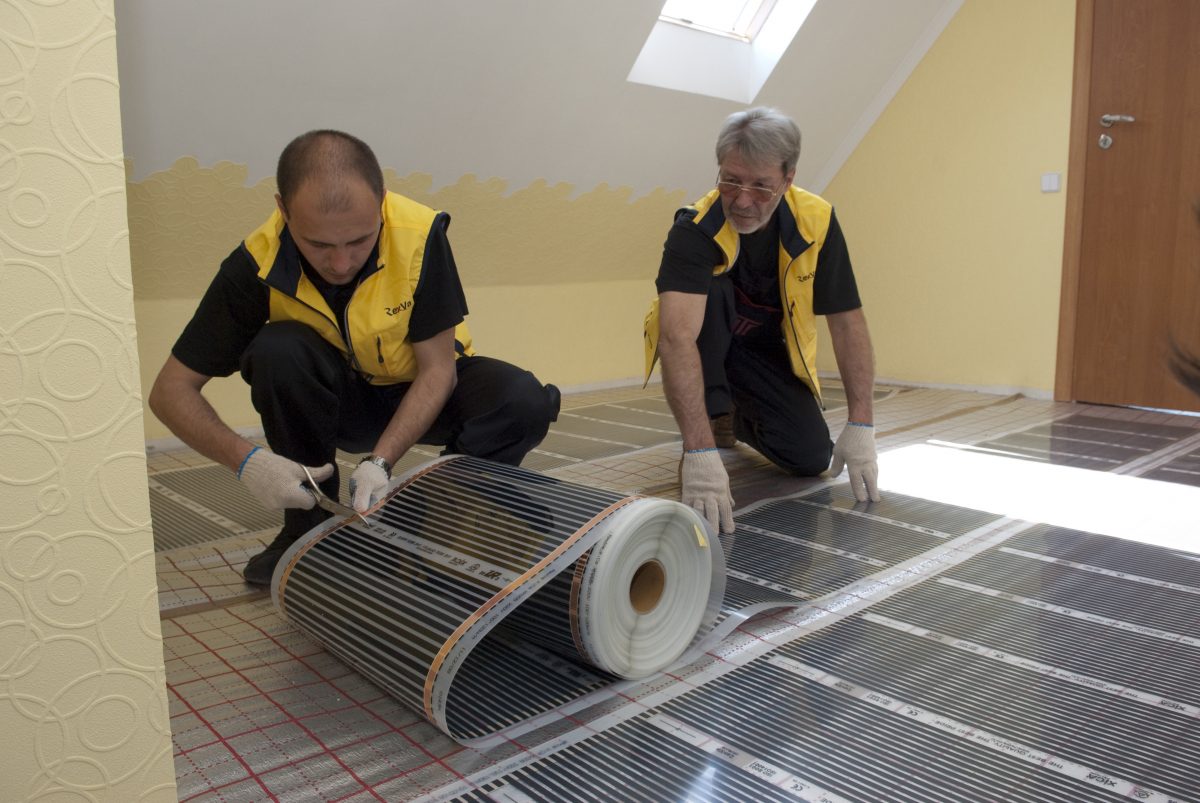

4. Укладка нагревательной пленки требует предварительной подготовки пола. Нужно подмести пол в помещения и уложить  теплоизоляцию . Далее, следует разрезать инфракрасную пленку  по указанным местам разреза, выложить на теплоизоляцию и зафиксировать с помощью обычного клейкого скотча.

Нагревающая инфракрасная пленка укладывается медными токопроводящими лентами вниз.
Укладывать пленку рекомендуется по длине объекта, поскольку при этом  меньшее количество мест соединения.
Планировать места подключения контактов(клипс)нужно ближе к тому месту ,откуда будет произведено подключение системы теплого пола.
Пленочный пол разрезается только по секциям (одна секция равна 25,2 см), в обозначенных местах разреза. Для того, чтобы закрепить пленку на теплоизоляторе, достаточно обычного, тонкого, упаковочного скотча.
ВНИМАНИЕ! Подключение инфракрасного пленочного нагревателя к электросети производится параллельно!

5.  Контактные клипсы, места соединений и свободные концы медных токопроводящих лент нужно тщательно изолировать с помощью пластичной изоляции.

Все провода крепятся скотчем. Датчик температуры устанавливается в пластиковой трубке, что позволит в дальнейшем заменить его, если он выйдет из строя не разбирая покрытия.

6. После завершении всех работ, связанных с подключением терморегулятора, изоляцией и соединением контактов, проводится проверка функционирования системы теплого пола и контроль мест изоляции и подсоединения монтажных проводов.
Инфракрасный пленочный пол подключают к электрической сети на 20 минут, чтобы проверить работу пленки.
7. Сверху нагревающую инфракрасную пленку рекомендуется накрыть пароизоляционным материалом  и финальным напольным покрытием.

Строго ЗАПРЕЩЕНО!!!  Укладывать нагревательную пленку друг на друга, либо перекрещивать полосы при укладке!

   .

— При монтаже под плитку, требуется выполнить дополнительные роботы –

8. Пленочный  пол  накрывается пленкой с перекрытием в 100 мм. таким образом, чтобы был создан своеобразный конверт, в котором находится пленка.

Сверху  пленки стелется пластиковая сетка с перекрытием в 50-70 мм.

9.  Настоятельно рекомендуется весь слой подогрева пола вместе с сеткой залить тонким слоем самовыравнивающейся массы (нивелировка).

    — При использовании толстой теплоизоляции типа Пенопласт или Стирадур, сверху всего слоя подогрева пола необходимо сделать дополнительную цементную стяжку толщиной не менее 20-30 мм. Только после затвердения этой стяжки можно класть керамическую плитку.

10. После выполнения этих работ  кладется керамическая плитка или другие композитные или каменные покрытия со слоем плиточного клея не менее 8 мм.

Фольгированный теплый пол под ламинат. Инфракрасный пленочный теплый пол: установка

Применение инфракрасных излучателей для обогрева жилых помещений – достаточно новый вид отопления. Он имеет ряд преимуществ перед традиционными методами. Такие системы экономичны, просты в установке и эксплуатации. Ремонт и монтаж пленки теплого пола не требует специальных знаний и может использоваться довольно долго.

В настоящее время в связи с постоянным ростом цен, а также ограниченным лимитом на энергоносители, все более популярным становится экономичный вид отопления.О своих расходах на тепло стали задумываться не только жители частных домов и многоэтажек, но и руководители организаций и крупных предприятий, где есть большие помещения с высокими потолками, например, гаражи, производственные цеха, спортзалы и т. д. . Поэтому пленочный инфракрасный теплый пол, цена которого весьма доступна большинству потребителей, становится все более популярным и востребованным.

Виды

Сейчас на рынке предлагается всего две разновидности такой системы отопления: карбоновая и биметаллическая.Первый — резистивный элемент. Он включает в себя два рабочих слоя. Они состоят из лавсановой пленки с термоэлементами, соединенными последовательным и параллельным способами.

Биметаллик состоит из тонкой полиуретановой пленки, а внутри нее проложен запатентованный элемент, состоящий из двух слоев: первый — сплав меди со специальными добавками, а второй — алюминия и тоже с примесью.

Описание и принцип действия

Укладка пленочного теплого пола под ламинат,плитку, паркет, линолеум и другие виды напольных покрытий.В качестве нагрева в такой системе используется инфракрасное излучение с длиной волны от 5 до 20 мкм. Его источником является угольная паста, герметично упакованная в полиэтиленовую пленку. Напряжение 220 В проходит по медным шинам, где в местах контакта имеется небольшой слой серебра для предотвращения подгорания, а толщина излучающего элемента составляет 0,4 мм.

Нагревательная пленка теплого пола подключается к сети через специальный термостат, что позволяет контролировать ее работу и выбирать необходимый температурный режим.

Принцип работы такой системы отличается от уже знакомых нам видов отопления. Он заключается в том, что при обогреве помещений инфракрасный пол нагревает окружающие предметы, а не воздух.

Преимущества

В первую очередь следует сказать о самых важных Особенности, которыми обладает пленочный теплый пол под ламинат. Первый из них – отсутствие необходимости производить предварительную цементную стяжку, а второй – повышенная экономия в плане потребления электроэнергии.

Основные преимущества пленочных полов:

● возможность укладки даже в помещениях с повышенной влажностью;

● абсолютная безопасность, гарантирующая полное отсутствие риска короткого замыкания, а затем возгорания;

● высокая производительность – 97%, что на сегодняшний день лучше, чем у других видов современных систем отопления;

● Простота монтажа, позволяющая укладывать материал самостоятельно, без помощи профессионалов;

● Превосходная совместимость практически с любым типом напольного покрытия;

● возможность установки системы не только на пол, но и на стены, потолок и другие поверхности, включая ковры, картины, зеркала и т. д.;

● электромагнитное излучение отсутствует;

● хорошая устойчивость к различным механическим повреждениям; даже если пленка порвется, вам не придется полностью менять всю систему – достаточно будет заменить или отремонтировать только поврежденный участок;

● Простота и удобство в демонтаже при переезде на другое место жительства;

● Абсолютная бесшумность;

● Такой теплый пол изготовлен из экологически чистых материалов.

Рекомендации по применению

Теплые полы электропленочные почти не имеют существенных недостатков.Но чтобы они служили долго и радовали своим теплом, необходимо соблюдать несколько очень важных рекомендаций, данных самими специалистами:

● Не ставить на пол слишком тяжелую мебель;

● он должен быть максимально открытым, иначе он начнет перегреваться, от чего портится не только покрытие, но и мебель в комнате;

● Не накрывайте место, где установлен датчик, измеряющий температуру пола и воздуха, иначе он будет работать некорректно.

Необходимые материалы

Надо сказать, что пленочный теплый пол своими руками монтируется достаточно просто. Но стоит помнить, что от того, насколько грамотно она будет установлена, будет зависеть надежность и долгосрочная работа всей системы отопления.

Укладка пленочного теплого пола не требует большого количества инструментов. Достаточно будет плоскогубцев, ножниц, муляжа ножа и отвертки с индикатором.

Дополнительно необходимо приобрести некоторые дополнительные материалы, такие как:

● полиэтиленовая пленка, необходимая для укладки под паркет или ламинат;

● оргалит или аналогичный ему материал;

● Пленка теплоотражающая;

● Клейкая лента бывает двусторонней или односторонней, в зависимости от условий, в которых производится укладка.

Подготовка к укладке

При укладке теплоотражающего слоя специалисты настоятельно не рекомендуют использовать для этой цели материалы, содержащие алюминиевую фольгу.

Теплый пол хорошо монтируется либо на пропилен, либо на лавсановое металлизированное основание. Для этого отлично подойдут мягкие теплоотражающие материалы, такие как инфрафлекс, изолет ПЛЭ-3003, пенофол и другие толщиной до 5 мм.

Сначала нужно подготовить все необходимые для этого материалы:

● Термостат с датчиком, определяющим и устанавливающим температуру пола;

● Термопленка необходимой длины;

● Комплект электропроводки;

● Изоляция и клеммные зажимы.

При укладке пленки Caleo рекомендуется использовать многожильный медный провод сечением 2 кв. мм при силе тока 16-22 А.

Непосредственно перед установкой необходимо спланировать место для размещения терморегулятора, хорошо очистить пространство, где будет теплый пол, от мусора пылесосом очиститель или веник.

Площадь мощения

В первую очередь определяют площадь основания, на которое будет укладываться пленка теплого пола.Наиболее экономичным вариантом укладки планок является их расположение вдоль стены по длине помещения. Такое расположение поможет уменьшить количество не только точек подключения, но и проводов. При этом следует учитывать тот факт, что некоторые профессионалы советуют утеплять пол пленкой Caleo только в местах, где не предусмотрена какая-либо мебель. Также ни в коем случае нельзя размещать на нем бытовую технику.

Расчеты

Перед монтажом необходимо рассчитать мощность, которую будет потреблять теплый пол.Пленка Caleo имеет максимальную потребляемую мощность 0,22 кВт на 1 кв.км. м, а термостат УТН-200 – 4 кВт.

Кроме того, необходимо проверить самый верхний указатель тока в сети, протекающего через автоматический электрический выключатель. Также необходимо рассчитать энергопотребление помещения, где будет установлена ​​система инфракрасного обогрева.

Предупреждение специалистов: потребление каждого из отрезков термопленки не должно превышать отметку 10 А.

Монтаж

Пленка укладывается на теплоотражающий материал. Но перед этим его нужно нарезать на полоски нужной длины. Надо сказать, что в комплекте напольная пленка Caleo идет в рулоне. Он отмечен специальными линиями разреза через каждые 17,4 см. Длина одной полосы должна быть меньше параметров комнаты, так как с каждой стороны стены необходимо оставлять зазор около 10 см.

Укладывать пленку поверх теплоотражающей подложки рядами таким образом, чтобы она закрывала всю поверхность, отведенную для обогрева.А чтобы он не расходился, его прикрепляют к подложенному под него материалу с помощью скотча.

Установка термостата и его подключение

Лучше всего это делать рядом с уже имеющейся электропроводкой. Но этот вариант подходит только в том случае, если не планировалось строительство отдельного специально для подключения инфракрасного пленочного теплого пола. Установку терморегулятора можно производить как стационарно, так и подключить его к обычной розетке с помощью электрической вилки.Оптимальное место его размещения – расстояние 20 см от уровня самого пола.

Терморегулятор необходим для установки желаемого уровня температуры, программирования периодичности нагрева, а также для автоматизации времени включения и выключения системы теплого пола.

Сначала к нижней стороне нагревательной пленки, где-то в середине второй секции, подключается хорошо изолированный датчик температуры. Он состоит из небольшого термометра с припаянной к проволоке головкой из полимерного элемента.

Затем для проводки с датчиком прорежьте отверстия. В том случае, если провод нужно согнуть, в пленке делают плавный поворот, чтобы кабель не порвался в процессе эксплуатации.

Когда весь процесс установки датчика и подключения проводов завершен, приступаем к монтажу самого регулятора. Специалисты советуют основные части проводки размещать под плинтусом.

Для подключения пленочного теплого пола под ламинат используйте тот же принцип подключения терморегулятора, что и для других видов электрообогрева.А именно: с одной стороны крепятся провода от пленки, с противоположной — два контакта, подключенных к датчику, а в два элемента, расположенных по центру, вставляется проводка питания. Заземление системы подключается к клемме, а не к клемме.

Испытание

Прежде чем пленочный теплый пол под ламинат пустить в эксплуатацию, необходимо проверить его работу. Это необходимо сделать до того, как вы начнете укладывать на него финишное декоративное напольное покрытие.Качество термопленки определяется отсутствием искрения и перегрева отдельных ее участков.

Если дефекты не обнаружены, то перед тем, как уложить ламинат сверху на теплый пол, его поверхность закрывают полиэтиленовой пленкой толщиной не менее, чем 80 мкм. Защищает от случайного попадания жидкости в систему отопления. Он наложен на полосы инфракрасной пленки.

Стоимость

Следует отметить, что в последнее время значительно вырос спрос на пленочные теплые полы, цена которых может существенно различаться в зависимости от производителя.Каждый год на рынке появляются новые предложения от разных производителей. И среди такого многообразия потребителю достаточно сложно сделать свой выбор в пользу одного из них.

Начнем с бренда Caleo, существующего на рынке России дольше всех. Предлагает достаточно широкий ассортимент своей продукции, а именно пленочный инфракрасный теплый пол, цена которого рассчитана на покупателей с разным достатком. Caleo — это не только самые простые и экономически выгодные, но и инновационные и саморегулирующиеся системы отопления: от второго поколения до пятого эксклюзива.Кроме того, для удобства монтажа пленка выпускается разной ширины.

Стоимость комплекта, включающего термопленку, контактные зажимы, электропроводку, битумную изоляцию и инструкцию по монтажу, может существенно различаться, в зависимости от ширины, удельной мощности и длины пленки. Так, цена 1 погонного метра теплого пола Caleo шириной 50 см составляет от 1085 до 2320 рублей.

Американская компания Calorique, специалисты которой первыми разработали эту технологию, отличается высочайшей культурой производства.Это делает пленку с надежным электромагнитным экранированием. На предприятии действует достаточно сложная система контроля, полностью исключающая появление в продаже бракованной продукции. Поэтому приобретая такой пленочный теплый пол, цена которого варьируется от 800 до 2030 рублей за 1 погонный метр, вы можете быть уверены в его безопасности и долговечности. Идет в комплекте с экраном, заземлением и гидроизоляцией.

Принцип работы системы обогрева инфракрасным излучением практически одинаков у всех производителей, поэтому нет необходимости описывать каждую компанию, выпускающую такую ​​продукцию.Достаточно знать, что основными критериями выбора такого отопления являются качество и цена. Поэтому, прежде чем решиться купить инфракрасный теплый пол, стоит узнать цены на него во всех точках его продажи, так как стоимость одного и того же товара в разных магазинах может существенно различаться.

Тепло Плюс Премиум | Тепло Плюс

Пленка Heat Plus Premium представляет собой инфракрасную пленку со сплошным углеродным слоем. Используется в качестве нагревательного элемента в системах отопления, обогрева и теплых полов.В сочетании с другими материалами ТМ Heat Plus идеально подходит для укладки как под легкие покрытия (линолеум, ламинат, ковролин, паркет и др. ), так и на стяжку под тяжелые керамические покрытия. Премиум-пленка — это пленка третьего поколения, созданная по технологии твердого углеродного осаждения. Благодаря многослойной структуре обладает не только высокой устойчивостью к высоким температурам, но и высокой прочностью и надежностью. Также в покрытии пленки имеется ионизирующий слой, создающий положительный ионизирующий эффект и улучшающий микроклимат в помещении.Этот класс пленок технологически предназначен для использования в качестве легких покрытий (ламинат, линолеум, паркет, ковролин и др.) в местах, где блокируется тепло, а также для укладки на стяжку керамических покрытий. Во втором случае для фиксации пленки и плитки используются специальные клеевые составы. Максимальная толщина пленки от 75 до 220 Вт на метр. Такая пленка хороша для обогрева помещений с большими теплопотерями, теплого пола в ванной комнате или в другом месте — где требуется более высокая температура пола, но может с успехом применяться и в помещениях, где не требуется высокая теплоотдача. Принцип нагревательной пленки Heat Plus Premium основан на преобразовании электрической энергии в тепловое инфракрасное излучение. Ключевую роль в этом процессе играет углеродный слой, служащий преобразователем электричества в тепло. КПД системы пленочного отопления составляет более 90% — это означает, что при одинаковом потреблении энергии вы получаете больше тепла, чем от любых других систем отопления. Это достигается устранением потерь при передаче энергии от источника к тепловому радиатору.Прямой нагрев напольного покрытия и окружающих предметов создает комфортный температурный слой для пребывания человека и снижает потребность в нагреве всего объема воздуха, в отличие от конвекционных систем. Нагревательная пленка нагревает не воздух, а окружающие предметы (пол, стены, мебель…), которые впоследствии отдают свое тепло воздуху. В процессе работы система не сжигает кислород, не загрязняет воздух и благоприятно влияет на микроклимат в помещении.Люди, находящиеся в помещении, где установлена ​​система отопления Heat Plus, всегда чувствуют себя тепло и комфортно благодаря не только теплу, но и процессу ионизации воздуха пленкой. Премиум-класс пленок от ТМ Heat Plus – это особо прочные и высокоэффективные инфракрасные пленки третьего поколения, которые значительно превосходят по всем параметрам класс «Стандарт» (полосатые инфракрасные пленки первого поколения). Нагревающийся углеродный слой в пленках Premium более толстый и пластичный.А за счет непрерывного нанесения карбоновый слой в 2 раза эффективнее, чем у пленки Стандарт. Пленка по своей структуре имеет больше слоев и технологически более прочна и надежна. За счет многослойности и новой технологии производства удалось значительно улучшить параметры безопасности использования. Так температура плавления пленки увеличилась на 100-120 градусов. Если сравнить пленку Heat Plus Standart — этот показатель составляет 160 градусов, а у пленки Premium — 260-280 градусов.Инфракрасная нагревательная пленка Heat Plus Premium состоит из безопасных и экологически чистых материалов и представляет собой пленку толщиной всего 0,5 мм, состоящую из 9 слоев (в отличие от аналогов, состоящих из 2-3 слоев). Благодаря специальной структуре минимизируется как перегрев на пленках с высокой удельной мощностью, так и эффект локальной блокировки тепла на самой пленке. Простыми словами, размещение мебели или других предметов на пленке не наносит ей никакого вреда. Ширина пленки Premium составляет один метр.Конструкция пленки позволяет разделить ее на две полосы по 0,5 метра каждая. За счет этого существует гибкий подход к использованию полуметровой пленки в узких местах или в отопительных приборах, или для заполнения пространства с метровой пленкой как можно больше. Линии разреза пленки проходят по ширине через каждые 20 см, но технологически их можно резать на любые полосы и даже наискосок. Важнейшей частью конструкции инфракрасной пленки является место контакта медной токопроводящей шины с углеродным нагревательным слоем.Надежный контакт обеспечивает серебряная шина, полностью закрывающая площадь медного проводника и обеспечивающая отсутствие воздушного зазора. Благодаря высокому качеству медной жилы достигается наименьшее контактное сопротивление (0,1 Ом), что минимизирует электрические потери на контактах.

Что такое нагревательная пленка (HOT-Film)?

Что такое нагревательная пленка (HOT-Film)?

HOT-Film производства Korea Heating Co., Ltd. представляет собой превосходный и современный нагревательный материал для полов, потолков и стен.

Углеродный нагревательный элемент (электропроводник) и серебряная паста печатаются на ПЭТ-пленке из изоляционного и огнезащитного материала, который после изготовления электрода из медной фольги комбинируется с пленкой Laminex.

Углерод излучает тепло, дальнее инфракрасное излучение и анион, используя электрическое сопротивление. HOT-Film, основанный на дальнем инфракрасном лучистом тепле, дает более длительный эффект обогрева, чем другие системы обогрева. Известно, что инфракрасные лучи и анионы эффективно подавляют запахи и рост микробов, а также повышают метаболизм человеческого тела, не говоря уже о создании более здоровой окружающей среды.

Сырье для горячей пленки:

Изоляция / негорючая ПЭТ-пленка:
ПЭТ — это аббревиатура полиэтилентерефталата, входящего в состав термопластов. Он легкий, не имеет вкуса и запаха и широко используется в предметах домашнего обихода, игрушках, электроизоляторах, корпусах для радио и телевизоров, упаковочных материалах. Для термопленки ПЭТ соответствует стандарту VTM-2 по изоляции/огнестойкости UL.
Имеет молочный цвет и используется для электронных/электрических материалов.

Углеродная паста:
Мелкодисперсный черный порошок, основным элементом которого является углерод. Он имеет размер частиц 1 ~ 500 миль и используется для изготовления черной краски (пигмента), резины и печатной краски.
Для нагревательного элемента из углерода (нагревательная секция из пленки) количество нагрева можно контролировать, регулируя его значение сопротивления в зависимости от соотношения смеси углерода и графита.

Серебряная паста:
Серебряный стержень для кабины используется для повышения проводимости и минимизации электрических искр, вызванных прямым контактом между медной фольгой и угольной секцией нагрева. Идеальное значение сопротивления должно быть 1 Ом или меньше.

Пленка Laminex:
Пленка Laminex, используемая в производстве нагревательных пленок, обладает высокой адгезионной прочностью, высокой термостойкостью и легкостью обработки.
В частности, его клейкое вещество использует EVA (для пола) или EEA (для сауны).

Описание товара и характеристики производителя:

Ниже представлен (в видео формате) производитель Korea Heating Co., ООО описание и характеристики продукции

Превосходство системы нагрева Hot-Film:

1) Простая в установке и экономичная система отопления:

Возможность снижения затрат на установку благодаря простому процессу сборки/установки , что означает сокращение времени строительства.

Обладает быстрым нагревом благодаря параллельной структуре нагревательного элемента и использованию электричества.

Возможность частичного обогрева и экономия ненужных расходов на отопление (Возможна установка центральной системы управления)

Возможность иметь более вместительную жилую площадь за счет отсутствия необходимости в отдельном котельном помещении.

2) Экологичная и безопасная для здоровья система отопления:

Нагревательный элемент изготовлен из углерода, например древесного угля (активированного угля), излучающего меньше электронных волн.

Дальний инфракрасный луч и анион подавляют синдром больного дома, запах и рост микробов.

Не использует пламя, поэтому производит меньше шума, пыли и угарного газа.
Идеально подходит для помещений с детьми, пожилыми людьми и больными.

3) Экономичная система отопления:

Экономичность на 30% по сравнению с электрическим отоплением и более чем на 50% по сравнению с отоплением на жидком топливе.

Простая структура и дизайн означают меньше отказов продукта и затрат на техническое обслуживание.

При реконструкции дома систему легко демонтировать и переместить.

:

• Способность поддерживать стабильное значение электрического сопротивления благодаря технологии печати с использованием углеродных частиц регулярной формы и высокой плотности.
• Технология и разработка высокотехнологичного печатного оборудования, обеспечивающего однородную печатную сторону.
• Разработка специального ламинирующего оборудования для производства нагревательных пленок.
• Использование оскорбительной и огнезащитной пленки мирового класса.
• Технология предотвращения искрения со стороны копировальной печати за счет конструкции специальной серебряной планки кабины.
• Конструкция предотвращения искрообразования за счет регулировки площади поперечного сечения копировальной стороны.

© 2011 Far Infra Co. Ltd., — Все права защищены

Пол с подогревом ваш теплый комфорт

Оплата должна быть произведена в течение одной недели после победы в торгах. Товар будет отправлен сразу после получения средств.В Болгарии вариант P&P или доставка местной транспортной компанией. В Румынии, Греции, Македонии и Сербии транспортные тарифы меньше. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь по телефону или по почте.

По этой ссылке можно скачать инструкцию  Установка нагревательной пленки http://теплый пол.eu/wp-content/uploads/2016/11/HEATING-FLOOR-Heating-film-Installation-Guideline.pdf M материалы: Инфракрасная нагревательная пленка ENERPIA в соответствии с вашими потребностями Изоляционные листы толщиной более 5 мм Гидроизоляционная изоляционная лента на битумной основе Соединительные хомуты (клеммы компрессора) – используются для соединения кабелей с нагревательной пленкой Скотч Термостат с блоком питания 120-240 В переменного тока Клещи P ремонт для установки: Измерьте площадь комнаты и составьте схему, как будет укладываться инфракрасная пленка на пол. Подготовьте все необходимые материалы. Проверьте пол. Убедитесь, что пол ровный, не имеет острых шипов и других подобных предметов, о которые можно повредить пленку. Если пол мокрый, укладку можно производить после обработки гидроизоляцией. Необходимо следить за тем, чтобы на полу не оставалось следов влаги. Для больших помещений предпочтительнее воспользоваться услугами специалиста, особенно для электромонтажных работ. Вы без труда сможете установить пленочную систему отопления в обычном помещении, следуя инструкции: I Установка: СХЕМА ПОМЕЩЕНИЯ измерьте площадь помещения и составьте схему укладки нагревательной пленки на пол показать на схеме расстановку мебели оставьте 10 см между стенами и нагревательной пленкой ИЗОЛЯЦИЯ Отмерьте и отрежьте необходимую изоляцию, а затем прикрепите ее к полу с помощью скотча. Тем же материалом можно изолировать промежутки между листами. Укладка инфракрасной нагревательной пленки Разрежьте нагревательную пленку ножом или ножницами по пунктирной линии. Уложить нагревательную пленку на утепленный пол. Не перекрывайте листы пленки. Между ними оставляйте расстояние 1-2 см. Интервал до стен должен быть не менее 10см. Закрепите края пленки скотчем для фиксации. Соединение клемм компрессора с многожильным кабелем Отделите медную полосу от серебряной, чтобы можно было вставить один из краев клеммы. Правильно закрепите клемму на медно-серебряной ленте так, чтобы один ее край находился сверху ленты, а другой входил внутрь между двумя слоями ленты (серебро и медь). Плотно прижмите плоскогубцами. Делать это следует двумя диагональными приложениями. Соедините клеммы с многожильным кабелем. Если он не закреплен должным образом, может возникнуть контактное сопротивление, поэтому будьте осторожны. Во время соединения каждой части нагревательной пленки проверяйте сопротивление. Все замеры должны быть указаны электриком в Гарантийном талоне. Изолировать соединения многожильных кабелей с наконечниками с помощью изоляционной ленты на битумной основе. Затем закрепите кабели с помощью скотча. Кусок изоляционной ленты должен быть не менее 40 мм x 50 мм.Оставьте не менее 5 мм между концом клеммы и концом куска изоляционной ленты. Изолируйте все открытые стороны медной полоски. Соедините нагревательную пленку с многожильным кабелем параллельно. Крепление датчика температуры. Поместите датчик температуры (термодатчик) на нижнюю часть обвязки. Закрепите скотчем. Под датчиком прорежьте прорезь в изоляции. Поместите датчик, изолированный изоляционной лентой на битумной основе, в щель, чтобы не было ударов. Подключение термостата 1. Установите термостат, следуя инструкциям производителя. 2. Проверьте измерение общего сопротивления. Внимание! Измерения сопротивления производились при выключенном питании! 3. Проверить электрический ток системы отопления. Если у вас есть существующий электрический контакт, и вы будете использовать его для подключения к линии электропередач, вы должны учитывать, что максимальная мощность составляет 15А. Если установленная нагрузка превышает номинальную мощность контроллера термостата, следует использовать контактор.Все замеры должны быть указаны электриком в Гарантийном талоне. Подключение к линии электропередач: 1. Линия электропередачи должна быть на одной линии и не запутываться. 2. Используйте провода разных цветов для «L» и «N», чтобы иметь возможность отследить и устранить проблему, если она возникнет. 3. Используйте кабелепровод и форму для проволоки, чтобы предотвратить утечку и попадание влаги. 4. Используйте необходимую толщину провода в соответствии с устанавливаемой мощностью. Укладка пароизоляции 1.Раскатайте пароизоляцию, отрежьте необходимую длину, уложите на нагревательную пленку. 2. Закрепить пароизоляцию скотчем. Накрывайте только отапливаемые участки. Следующий шаг – укладка напольного покрытия – ламината, паркета или любого деревянного настила. Для получения более подробной информации пишите на почту

Преимущества систем инфракрасного обогрева, преимущества Carbontec®

Что такое инфракрасное тепло?

Инфракрасное тепло — это форма электромагнитного излучения, находящаяся сразу за красным концом диапазона видимого света электромагнитного спектра.Иногда слово «излучение» ошибочно связывают с вредным воздействием, но на самом деле излучение — это просто процесс излучения энергии. Как и излучение видимого света, инфракрасное излучение на 100% безопасно, и даже наши собственные тела излучают инфракрасное излучение .

Инфракрасное тепло является основной причиной, по которой нам становится тепло, когда солнце светит посреди холодного дня. Наше восприятие подсказывает, что если бы температура воздуха была ниже нуля, то и нам было бы холодно. Однако это восприятие не совсем точно, потому что тепловая энергия может передаваться через электромагнитные волны, точно так же, как солнце нагревает нашу планету на расстоянии 93 миллионов миль .Эти волны поглощаются нашими телами и предметами в нашем доме или на работе, создавая тем самым теплое восприятие и ощущение нашего окружения.

Carbontec ^® Нагрев

Инфракрасное лучистое отопление работает путем преобразования электричества в инфракрасную тепловую энергию, которая излучается на твердые поверхности, такие как потолок или пол, для обогрева помещения. Излучаемая инфракрасная энергия поглощается и отражается поверхностью помещения, благодаря чему тепло распределяется равномерно.Лучистая энергия нагревает предметы в вашем доме или офисе; предметы, обладающие теплоемкостью, позволяющей дольше сохранять тепло в помещении.

И наоборот, движущийся или циркулирующий воздух практически не имеет теплоемкости, например, в случае помещений с традиционным конвекционным обогревом. При использовании обычных обогревателей, где ощущение тепла в основном зависит от температуры воздуха, немедленный эффект леденящего ветра помешает вашему комфортному ощущению тепла. Например, когда дверь открыта, горячий воздух быстро выходит наружу, что требует повторного нагрева помещения, чтобы снова почувствовать тепло.Инфракрасное лучистое отопление более эффективно сохраняет тепло и помогает поддерживать уют в доме или офисе. При использовании лучистого отопления ощущение тепла не исчезнет мгновенно даже при открытых окнах, потому что Carbontec® напрямую нагревает твердые поверхности .

Конвекционное отопление

Лучистое тепло работает иначе, чем обычные конвекционные обогреватели. Конвекционное отопление в доме работает, нагревая воздух вокруг вас, что является значительно менее эффективным способом обогрева помещения.Например, радиатор в основном нагревается за счет конвекционных потоков и обеспечивает лишь очень ограниченный нагрев за счет инфракрасных волн. Когда радиатор нагревается, он нагревает воздух непосредственно вокруг себя, который затем расширяется и поднимается вверх. Когда горячий воздух поднимается вверх, он создает вакуум позади себя, который притягивает более холодный воздух к радиатору, заставляя его нагреваться. Когда горячий воздух начинает остывать, воздух опускается обратно на уровень пола. Этот холодный воздух снова нагревается, и этот процесс продолжает повторяться – этот процесс известен как циркуляция воздуха или тяга, возникающая в результате конвекционного нагрева.Весь этот цикл имеет много возможностей быть неэффективным, в результате чего ваша печь или котел будут работать с большей нагрузкой и использовать больше энергии, чтобы компенсировать разницу в потерянной тепловой энергии.

Электромагнитный спектр

Электромагнитный (ЭМ) спектр – это диапазон всех видов ЭМ-излучения. Излучение — это энергия, которая перемещается и распространяется по мере своего продвижения: видимый свет, исходящий от лампы в вашем доме, и радиоволны, исходящие от радиостанции, — это два типа электромагнитного излучения. Другими типами электромагнитного излучения, которые составляют электромагнитный спектр, являются микроволны, инфракрасный свет, ультрафиолетовый свет, рентгеновские лучи и гамма-лучи.

Преимущества Carbontec®

ENERPIA — Нагревательная пленка для дальнего инфракрасного излучения

Нагревательная пленка для дальнего инфракрасного излучения

Расчет электрической мощности на единицу площади Греющая пленка

Основание площади застройки

* Данные приведены только для справки и могут отличаться в зависимости от условий на месте.

Основные конструкционные вспомогательные материалы нагревательной пленки

• Изоляторы исключительно для нагревательной пленки
• Обжимной наконечник
• Прижим
• Бутиловая лента

Любой может легко установить!

Нагревательная пленка для теплого пола DIY KIT

Сертификаты нагревательной пленки

Установка инфракрасного теплого пола.

Инфракрасная система теплого пола – новейшая разработка, набирающая популярность среди потребителей.

Обладая рядом преимуществ перед уже известными видами теплого пола, инфракрасное отопление заслуживает место в сердцах покупателей. Ремонт и строительство Какой утеплитель пола выбрать в доме

Однако установка инфракрасного пола сложное техническое устройство, требует знания теоретических основ и правил безопасности, с которыми я вас познакомлю в этой статье.

Особенности использования инфракрасного теплого пола

Инфракрасный теплый пол — это система, излучающая тепло за счет генерации инфракрасного излучения. Инфракрасные полы бывают двух типов:

• Стержневой инфракрасный пол , состоящий из графитовых стержней с углеродным материалом внутри;
• Пленочный инфракрасный пол , в котором полоски угольной пасты покрыты термостойкой полиэтиленовой пленкой.

Пленочный теплый пол более популярен благодаря простоте монтажа и транспортировки. К преимуществам инфракрасного теплого пола можно отнести следующие факторы:

• Устройство нагревает не воздух в помещении, а предметы в помещении. Благодаря этой особенности качественные показатели воздуха не страдают.
• Инфракрасные лучи безопасны для человека, животных и растений, по своей структуре они аналогичны ультрафиолетовому излучению.
• С монтажом инфракрасного пола справится новичок в строительном деле, достаточно базовых знаний об устройстве и технике безопасности.
• Инфракрасный пол допускается укладывать под любой вид чистовой отделки: линолеум, ковролин, ламинат и даже.

Инфракрасная напольная установка

Рассмотрим пошаговую инструкцию по укладке и подключению инфракрасного пола в вашем доме.

• Выбор теплоизоляции … Изолирующий слой необходим для предотвращения утечки тепла через грунт или черный пол. Выбор утеплителя для инфракрасного пола зависит от расположения помещения: в частном доме, в котором под полами только грунт, используют пенопласт (пенопласт), если отапливаемое помещение находится внизу, достаточно вспененного полиэтилена.

• Создание чертежа … Начертите схему участка, покрытого пленкой теплого пола, помните, что необходимо избегать мест постоянного сильного давления (ножки шкафов, диванов). Чертеж поможет правильно уложить пленку теплого пола, а также рассчитать необходимое количество.
• Очистка поверхности … Подметите или пропылесосьте основание перед началом работы.
• Установка термостата … На высоте 1-1,5 м от пола просверлите отверстие в стене с помощью специальной коронки. Сделайте канавку в стене по направлению к полу, она нужна для прокладки кабеля. Также протяните кабель от панели к отверстию в стене.

• Монтаж теплоизоляции … Уложите теплоизоляционный слой на пол фольгой вверх, стыки проклейте скотчем.
• Установка инфракрасного пола … Уложите пленку согласно разработанному чертежу, термопленку закрепите двусторонним скотчем. Поместите датчик температуры на расстоянии 1 м от стены под пленку. Подключить кабель между электрическими полосами, провести кабель от пленки к терморегулятору, подключить теплый пол.
• Финишное покрытие … Перед началом отделочных работ провести пробный запуск теплого пола. Между инфракрасной фольгой и окончательным покрытием требуется ПВХ-пленка.

Техника безопасности

Так как инфракрасный теплый пол является электрическим устройством, то при его монтаже необходимо соблюдать правила эксплуатации и техники безопасности во избежание возгорания и порчи материалов.Перечислю несколько самых распространенных ошибок, которых легче избежать, чем исправлять последствия.

• Система подогрева пола должна быть подключена непосредственно к панели отдельной линией.
• Использование УЗО и правильный выбор сечений кабелей, исходя из действующих значений, требований безопасности, которые не только защищают от возгорания, но и продлевают срок службы всей системы.

• Пока пленка свернута, а не разложена одним слоем на основании пола, тестирование системы запрещено.
• Перед заливкой раствора проверьте инфракрасный пол на наличие трещин. Для этой задачи используйте электрический тестер.
• Перед началом работ по устройству теплого пола продумайте расстановку мебели в комнате. Точечная нагрузка на инфракрасную пленку запрещена, это приводит к оплавлению контактов.

Соблюдение правил монтажа и дальнейшего использования инфракрасной пленки делает систему теплого пола универсальной и долговечной.

До недавнего времени бытовым потребителям были известны только два вида теплых полов: с водяным подогревом и с электрическим.Сегодня производители также предлагают инфракрасный (ИК) теплый пол. Эта система имеет массу преимуществ. Благодаря этому он с каждым днем ​​становится все популярнее. Стоит отметить, что теплый пол можно установить самостоятельно. Как это сделать, расскажет статья.

Поскольку он появился не так давно, многие пользователи не знают, что выбрать. Каждая из конструкций — инфракрасный кабельный теплый пол — имеет свои особенности. И нужно уметь понимать принцип работы, основные технические параметры каждого вида отопительной системы.Тогда будет намного проще сделать правильный выбор.

Производители утверждают, что инфракрасный теплый пол благотворно влияет на организм человека… Медицинские исследования действительно показали, что инфракрасное излучение обладает лечебными свойствами… Оно часто используется в физиотерапии и доказало свою эффективность при лечении многих заболеваний . Но не каждый материал может пропускать это благотворное излучение.

Инфракрасный электрический подогрев пола имеет много других преимуществ:

В целом установка инфракрасного теплого пола рекомендуется при серьезных ремонтных работах… Так, можно приподнять уже имеющийся настил и просто подложить под него пленку. Незаменим пол и тогда, когда нет возможности поднять уровень пола.

Что касается кабельного типа теплого пола, то его лучше использовать на лоджии, в ванной или в детской. Гидроизоляционные свойства этой системы выше. Конструкция обеспечивает отличную электробезопасность. Да и класть плитку, керамику на стяжку гораздо проще, чем на инфракрасную пленку. Тем не менее, инфракрасный пол сегодня более перспективен.И, возможно, в ближайшем будущем он заменит другие виды теплых полов.

Сорта

Прежде чем рассматривать, как установить инфракрасный теплый пол своими руками, следует разобраться, каких видов может быть эта конструкция. Существуют инфракрасные пленочные и стержневые теплые полы.

Пол с инфракрасной пленкой

В пленочных вариантах чаще всего используется карбон. Он помещается между двумя слоями полимерной пленки. По краям пленки с обеих сторон проходит медная шина. Именно через него к угольной пасте поступает электричество… Что, в свою очередь, вызывает выделение тепловой энергии. Как правило, чаще всего используются полосатые углеродные пленки. Ширина карбоновых полос может быть разной. Но независимо от этого все полосы собираются в блоки. Существуют также варианты инфракрасной пленки с непрерывным напылением углерода.

ИК-бар напольный

Существует также стержневой инфракрасный теплый пол, который представлен множеством стержней, соединенных параллельно с помощью гибких соединительных проводов. Стержни содержат медь, углерод и серебро.Ток, попадая на уголь, начинает интенсивно выделять тепло. Главное преимущество этого типа пола в том, что конструкция имеет способность к саморегулированию. Так вот, если что-то поставить на пол, и оно прогреется из-за плохой теплоотдачи, то начнет выделять меньше тепла. Соответственно температура будет падать.

Но это не значит, что терморегулятор не нужен. Так что терморегулятор для пленочного инфракрасного теплого пола просто необходимый элемент.Но даже в системе с нагревательными стержнями этот элемент играет важную роль – защищает от перегрева. Поэтому без терморегулятора не обойтись, вне зависимости от типа инфракрасного пола.

Основным недостатком системы является то, что стоимость стержневого инфракрасного теплого пола довольно высока. Гораздо выше, чем у пленочных аналогов, которые тоже нельзя назвать дешевыми. Некоторые пользователи также отмечают трудности, возникающие при подключении устройства.

Особенности установки

Инфракрасный теплый пол идеально подходит для ковролина, ковролина, линолеума, паркета, ламината и т.д.Он также хорошо сочетается с деревянными полами. Благодаря тому, что система обогрева генерирует равномерный тепловой поток, в древесине отсутствуют зоны с разной температурой. В результате материал меньше деформируется и трескается.

Так что проблем с выбором напольного покрытия не возникает. При укладке твердых поверхностей, таких как паркет или плитка, не требуется дополнительных защитных слоев. Многие производители советуют раскатывать полиэтиленовую пленку поверх теплого пола, а затем укладывать плитку на строительный клей.

Некоторые производители считают, что инфракрасную пленку нужно прятать в стяжку или под специальный клей для плитки. Другие советуют этого не делать. Большинство практиков утверждают, что в цементе пленка быстро разрушается. Но, наверное, все дело в фильме. Это может быть по-разному. И способы его подключения тоже разные.

Следует отметить, что монтаж инфракрасного теплого пола под линолеум или ковролин должен производиться на достаточно жестком основании. Поэтому поверх пленки необходимо уложить какой-нибудь листовой материал, ОСП или фанеру.После закрепления можно проводить монтаж напольного покрытия. Таким образом, монтаж инфракрасного теплого пола намного быстрее и проще, чем обустройство кабельной отопительной конструкции.

Алгоритм установки инфракрасного теплого пола приведен ниже:

1.
   Подготовьте поверхность пола. Выровняйте, если необходимо. Затем положите теплоизоляционный материал. Если вы планируете обустраивать систему под линолеум или ковролин, утепление может быть любого типа.Главное, чтобы толщина теплоизоляционного листа была 3-5 мм. Все стыки следует проклеить скотчем. Если планируется укладка керамической плиты, для утепления целесообразно использовать материал из технической пробки. При этом толщина должна быть около 2 мм.
2. Определите расположение термостата. Составьте подробную схему установки. Это крайне важно, чтобы избежать ошибок при установке. Важно помнить, что укладывать пленку необходимо там, где не планируется установка мебели или тяжелых предметов.Далее нарезаем пленку на полоски. необходимых размеров, согласно составленной схеме.
3.
   Соединение пленки с проводкой. Следует отметить, что схема подключения инфракрасного теплого пола совершенно проста. Чтобы провести все правильно, следует ознакомиться с инструкцией, которая идет в комплекте с товаром при покупке. Для соединения на край медной полосы следует установить контактные зажимы. Затем можно подключить контактные провода к клеммам.
4.
   Все места соединений проводов, зажимы должны быть изолированы.Для этого используется битумный утеплитель. Места среза пленки также необходимо изолировать с тыльной стороны.
5. Подключить датчик температуры. Это делается на обратной стороне инфракрасной пленки. После этого также следует провести утепление.

6. Когда пол уложен, проведено утепление, можно подключать инфракрасный теплый пол к электросети. Важно протестировать конструкцию. На стыках не должно быть тепла, не должно быть искрения.
7. Накройте инфракрасный пол полиэтиленовой пленкой.Это необходимо для дополнительной защиты. К тому же цена пленки для теплого пола вполне приемлема.
   Пленка надежно защищает токоведущие части конструкции от попадания воды. Это также предотвращает повреждение во время установки. Если в качестве покрытия предполагается использовать ламинат, вместо пленки можно использовать инфракрасную подложку для теплого пола, которая продается в любом специализированном магазине и стоит недорого.
8. Установите верхнее покрытие.

Цена в Великобритании пол

Сегодня в продаже представлен широкий ассортимент инфракрасных полов от различных производителей. В среднем покупка обходится примерно в 1000-1500 рублей за квадратный метр. Можно найти и более дешевые варианты. Конечно, цена пленочного теплого пола с инфракрасным излучением зависит от ряда факторов: типа, производителя, технических характеристик, качества, мощности.

При выборе системы важным параметром является мощность инфракрасного теплого пола.

Требуемое количество энергии зависит от комнаты. Если помещение уже отапливается, предпочтительнее будут конструкции с небольшой мощностью – около 150 кВт.Но если дополнительного отопления нет, можно приобрести агрегаты и помощнее – на 220 кВт.

Для выбора подходящей модели инфракрасной системы необходимо исходить из следующих факторов:

выводы

Таким образом, несмотря на то, что инфракрасный пол появился на рынке не так давно, он уже завоевал популярность у отечественных потребителей. Эта конструкция имеет массу преимуществ. Кроме того, установка довольно проста.

Зная, как подключить инфракрасный теплый пол, можно сэкономить немало денег.

Важно подобрать систему необходимой мощности, соблюдать все правила монтажа, учитывать все особенности монтажа, и тогда теплоснабжение будет качественным, в доме будет создан оптимальный микроклимат.

Нетрадиционные системы отопления в последнее время очень широко применяются в современном строительстве. Они позволяют значительно снизить потребление электроэнергии, что существенно влияет на экономию семейного бюджета. К таким инновационным решениям можно отнести инфракрасный пленочный обогрев помещения.Мы расскажем, как правильно выполнить установку.

Теплый инфракрасный представляет собой полиэтиленовую термостойкую пленку, в которую упакованы полоски углеродной пасты. В свою очередь паста соединена медными шинами, которые также впаяны в пленку.

В собранном виде вся конструкция называется ИК-термопленкой. Если через шины пропустить ток определенной силы и частоты, то углеродные элементы начинают излучать инфракрасное излучение с длиной волны от 5 до 20 микрон.

Не вызывает нагревания и высыхания окружающего воздуха, как это делают традиционные радиаторы и обогреватели. Инфракрасные лучи нагревают окружающие предметы – пол, стены, потолок, мебель.

Важно знать! Его не следует путать с электромагнитным излучением, оказывающим вредное воздействие на организм человека, животных и растения.

Такая система отопления практически не имеет побочных эффектов и экологически безопасна. Ученые разных стран мира доказали благотворное влияние инфракрасных лучей на живые организмы и человека в целом.

Инфракрасный теплый пол имеет такие характеристики:

• потребляемая мощность 1 кв.м -45-67 Вт/м.ч;
• ширина термопленки -50 см;
• максимально допустимая длина полосы термопленки — 8 метров
• температура плавления термопленки — 130 градусов С;
блок питания
• -220В/50Гц;
• доля инфракрасных лучей в спектре излучения — 95%;
• Длина волны ИК-нагрева — 5-20 мкм.

Энергопотребление инфракрасного теплого пола напрямую зависит от его площади и режима работы. На современном рынке многие производители представляют свои варианты теплых пленочных полов. Все они имеют примерно одинаковые характеристики. Так что какой инфракрасный теплый пол лучше решать вам.

Толщина термопленки 0,4 мм, что позволяет укладывать ее под любое напольное покрытие — керамическую плитку, ламинат, паркетную доску, линолеум и ковролин.Кроме того, такую ​​пленку можно устанавливать на стены и потолок. В этом случае обогрев будет происходить по всему объему помещения.

Конечно, установка инфракрасного покрытия имеет свои особенности. Например, для укладки пленочного пола под ковролин или линолеум на нагревательные полосы следует укладывать фанеру.

Для того, чтобы под ламинат уложить теплый инфракрасный пол, достаточно укладки гидроизоляционной пленки. Под плитку ее укладывают прямо на цементно-песчаную стяжку и сверху покрывают слоем плиточного клея и плитки.

Как самостоятельно уложить пленочный пол под ламинат

В первую очередь нужно усвоить два основных правила:

1. Чтобы инфракрасная пленка для теплого пола не перегревалась, ее необходимо размещать на участке, который не будет занят мебелью, телевизором и другими крупными бытовыми предметами.
2. Для эффективного обогрева помещения пленочный пол должен покрывать площадь не менее 70%

Вооружившись этими знаниями, вам необходимо начертить план раскладки нагревательных элементов… На бумаге необходимо отразить расположение мебели и нагревательной пленки.

Важно знать! Ламинат укладывается на предварительно выровненную поверхность.

Бетонная стяжка не должна иметь перепад более 1 мм на 2 погонных метра. Для того, чтобы тепло от термопленки не уходило через плиты перекрытия к соседям, их укладывают на теплоизоляционную подложку пола. Это вспененный полипропилен толщиной 3-4 мм и фольгированный с одной боковая сторона.

Полосы теплоизоляции укладываются встык и скрепляются между собой теплоизоляционной лентой. Полосы аккуратно подрезаются по периметру комнаты. Полосы термопленки измеряются, нарезаются и укладываются на пол в соответствии с подготовленным планом.

Нагревательную пленку можно разрезать только в указанных на ней местах. Они выделены пунктирной линией и символом ножниц.

Если разрезать пленку по диагонали, она будет повреждена.Прорези расположены примерно через каждые 18 см. Нагревательная пленка не должна приближаться к стене ближе, чем на 10 см.

Полосы нагревательной пленки укладываются на подложку одна рядом с другой с зазором не менее 5 мм, но не более 1 см. Нельзя сгибать нагревательный элемент под углом 90 градусов и более, так как он выйдет из строя.

Места срезов термопленки, где срезаются токопроводящие шины, должны быть изолированы полосами битумной изоляции, входящей в комплект поставки теплого пола. Для монтажа контакта вставьте его ровно посередине конца шины и плотно прижмите плоскогубцами.

Токоведущие провода зачищаются на 5-10 мм острым ножом и зажимаются пассатижами в контактной клемме. После этого все контакты изолируются куском битумной изоляции.

Подключение инфракрасного теплого пола (греющих лент) выполняется параллельно медными многожильными проводами сечением не менее 1,5 мм2. Чтобы автоматический термостат теплого пола работал правильно, необходимо установить датчик температуры.

Для этого на расстоянии 20-25 см от стены, на которой будет установлен термостат, перфоратором делается штроба глубиной 1-2 см. В ней под нагревательной пленкой размещен датчик температуры.

Внимание! Датчик должен располагаться на теплоизолирующей подложке. В противном случае он не покажет реальную температуру пола.

После этого термостат установлен и подключен. Когда он полностью смонтирован и подключен, проверяется работоспособность теплого пленочного ИК-пола. Все термопленки должны нагреваться при включении. Только после проверки работоспособности можно приступать к укладке ламината на нагревательные элементы. Видео по монтажу инфракрасного теплого пола можно посмотреть в этой статье.

Современные технологии ремонта позволяют создать максимально комфортные условия. Рассмотрим подробнее одну из таких технологий – устройство теплого инфракрасного пола.

Такой пол допускается укладывать под паркет, плитку или ламинат.Более того, вы можете сделать это самостоятельно. Для работы вам потребуются следующие инструменты и материалы:

1. Комплект инфракрасного пола.
2. Термостат.
3. Проволочная обмотка.
4. Теплоотражающий материал, не проводящий электричество.
5. Паяльник.
6. Плоскогубцы.
7. Острый нож.

Технология укладки

Технология инфракрасных полов состоит из нескольких этапов.

Этап №1 — подготовка основания

Перед укладкой матов необходимо очистить пол от старой отделки, отремонтировать его и тщательно выровнять. Не должно быть больших неровностей – допустим только перепад высот до 3 мм на 1 квадратный метр.

Этап №2 — утепление пола

Чрезвычайно важная точечная укладка теплоизоляционного материала. Это предотвратит потери тепла и снизит затраты на электроэнергию. Очень важно выбирать утеплитель с фольгированной поверхностью. Однако он не должен быть электрическим проводником.

Материал укладывают фольгой вверх и соединяют отдельные части скотчем, чтобы они не расходились.

Этап 3 — укладка поверхности нагрева

Коврики следует укладывать с учетом некоторых нюансов:

1. Инфракрасная пленка размещается не на всей поверхности, а только на ее открытых участках, где не будет крупногабаритной мебели.
2. Отступ от стен должен быть не менее 10 сантиметров.
3. Маты не должны располагаться внахлест.
4. Для уменьшения длины проводки маты ориентируют в сторону наибольшего размера помещения.
5. После установки пленки необходимо отрезать ее участки, не имеющие графитового слоя. Если такой возможности нет, такие участки просто заклеивают изоляционной лентой.

Этап 4 — соединение пленки

Если сомневаетесь, то лучше обратиться за помощью к специалисту.

Сначала установите термостат. Место для его установки выбирается с особой тщательностью. Он должен располагаться рядом с проводкой, при этом один прибор обслуживает 15 квадратных метров площади.

Возможны два варианта установки термостата:

1. Внешний.
2. Интерьер.

Первый вариант предполагает крепление пластикового корпуса на стену. Второй предполагает стробирование. В стене делается углубление, в которое вставляется небольшой прибор.

Неподвижные провода крепятся пассатижами и укладываются параллельно нагревательному мату. Следующим шагом является размещение медных зажимов на жилах пленки. Вся конструкция соединяется наглухо, а торцы изолируются силиконовым герметиком.

Теперь нужно убедиться, что собранная и подключенная к электричеству схема работает. Для этого включается термостат, и через несколько минут все части пленки должны хорошо прогреться. Если все работает, еще раз проверяют места крепления проводов, после чего проводят заземление фольгированной лентой.

Этап 5 — установка защитного слоя

После завершения монтажа инфракрасного пола необходимо защитить его от финишного напольного покрытия.Для этих целей как нельзя лучше подходит вспененный полиэтилен. По всей поверхности укладывается пленка, а поверх нее устанавливается фанера. И только после этого приступают к укладке ламината.

Внимание! При укладке ламината необходимо соблюдать осторожность, чтобы не повредить защитный слой пленки.

Основные правила безопасности при работе

Существуют строгие ограничения, с которыми необходимо заранее ознакомиться всем, кто впервые берется за самостоятельный монтаж инфракрасного теплого пола.

Изоляция оголенных проводов

Помните:

• Не допускается установка в помещении с постоянной повышенной влажностью.
• Установка не должна проводиться при температуре в помещении ниже 0 градусов.
• Не сгибайте инфракрасный коврик на 90 градусов.
• Запрещается ставить на теплый пол тяжелую мебель, не имеющую вентиляционных карманов.
• Запрещается крепление пленки к прочному основанию с помощью гвоздей, шурупов по металлу или саморезов.
• Не делайте дырок в пленке самостоятельно.
• Установка такого пола без заземления не допускается.
• Специалисты запрещают установку одного отрезка пленки длиной более 15 метров.
• Нельзя размещать инфракрасный теплый пол рядом с другими отопительными приборами — запрещена установка возле камина или газовой плиты.

Обобщение по теме

Вы можете установить инфракрасный пол в любом сухом помещении. Если установка произведена правильно, система прослужит очень долго.Этот вариант является самым экономичным способом обогрева среди электрических аналогов. Работать с инфракрасными пленками смогут даже люди без профессионального образования. Использование теплоотражающих материалов и термостата обеспечивает большую экономию энергии.

Инфракрасный пол, его конструкция и виды, преимущества и недостатки, необходимые материалы для изготовления и технология монтажа.

Содержание статьи:

Инфракрасный пол представляет собой источник тепла, предназначенный для поддержания комфортного температурного режима помещений.Его можно использовать для обогрева квартир, дач и частных домов, офисных и подсобных помещений. Технология укладки инфракрасных полов пришла к нам из-за рубежа. Сегодня вы можете ознакомиться с ним, прочитав эту статью.

Конструкция инфракрасного пола

Система инфракрасного обогрева выполнена на основе нагревательных эластичных матов или лавсановой пленки. Нагревательный элемент выполнен в виде токопроводящих полосок, расположенных с шагом 15 мм и изготовленных по технологии Carbon NanoTube. Электричество для возбуждения нагревательного элемента подается к нему через медно-серебряные контакты.Вся система с двух сторон герметизирована полимером, обладающим повышенными электроизоляционными, пожаро- и водонепроницаемыми свойствами.

Инфракрасный теплый пол подключается к сети через термостат параллельно. Плотность соединений, высокое качество используемых материалов и применение напыления активированного угля обеспечивают работу нагревателей в экономичном и непрерывном режиме. Благодаря параллельному соединению система будет функционировать даже при выходе из строя любого из ее участков.Иногда это происходит при механических повреждениях.

Основные виды инфракрасных полов

Пленочные полы биметаллические и карбоновые. В первом варианте в основе пола лежит полиуретан, а термоэлемент выполнен из медно-алюминиевого сплава. Во втором карбоновые полосы нагревательного элемента при параллельном соединении ламинированы лавсановой пленкой.Его наличие защищает систему от попадания влаги и электрического пробоя. Пленочные теплые полы служат около 15 лет, их стоимость 550-1100 руб/м2.

В системе инфракрасных стержней эластичные маты сочетают в себе гибкие проводящие стержни и стержни. Нагревательные элементы системы изготовлены из композитных материалов. В течение всего времени эксплуатации инфракрасного стержневого пола электромагнитное излучение практически отсутствует. По этому свойству он напоминает пленочные обогреватели. Его отличие от них заключается в особой конструкции термоэлементов, благодаря чему стержневой пол имеет возможность саморегулироваться и не боится перегрева.

Технические характеристики такого пола позволяют укладывать его в цементную стяжку и в клеевой слой под керамическую плитку. Стержневую систему пола можно смело использовать в помещениях с влажным воздухом и даже устанавливать на нее громоздкую мебель, которая не рекомендуется в случае пленочных полов. Гарантийный срок эксплуатации стержневого пола 20 лет, его стоимость около 1500 руб/м 2 .

Инфракрасный пол питается от сети 220 В. Если помещение имеет хорошую теплоизоляцию, теплый пол расходует 30-55 Вт/час на 1 м 3 площади в сутки.Максимально комфортную температуру в помещении с инфракрасным полом обеспечивает установка терморегулятора.

Преимущества и недостатки инфракрасных полов

Простая установка системы отопления. Его не нужно укладывать на стяжку или плиточный клей. При необходимости вы можете осуществить монтаж инфракрасного пола своими руками.

Материалы и инструменты для монтажа инфракрасного пола

1. Пленка инфракрасная напольная и соединительные клипсы;
2. Контактные зажимы;
3. Электрический провод;
4. Терморегуляторы, оснащенные датчиками температуры;
5. Строительная лента;
6. Изоляция из виниловой мастики;
7. Материал теплоизоляционный, его основой должен быть полипропилен или полипропиленовая пленка, но не фольга.

Технология укладки инфракрасного пола

Укладка инфракрасного пола не представляет особой сложности и осуществляется в несколько этапов: подготовка основания, монтаж теплоизоляции, разметка для расположения обогревателя, монтаж и подключение системы.

Подготовка чернового пола

После этого деревянный пол необходимо закольцевать, а бетонное основание — отшлифовать. Мусор, который появится при этих процедурах, необходимо удалить, а затем очистить поверхность от пыли промышленным пылесосом.

На чистое основание постелите полиэтиленовую пленку толщиной не менее 50 мкм для гидроизоляции пола.

Теплоизоляция укладывается поверх гидроизоляционного слоя. Теплоизолятор должен быть покрыт полипропиленом или полипропиленовой пленкой.

Если предполагается сделать покрытие пола мягким, например, линолеум или ковролин, то в качестве теплоизолятора следует использовать материал с мягким слоем, например, Инфрафлекс.

Если на полу будет плитка, паркетная доска или керамогранит, необходимо выбрать теплоизоляцию с жестким слоем, например, техническая пробка толщиной 2 мм.После монтажа стыки утеплителя необходимо заклеить скотчем.

Разметка поверхности пола

При разметке пола под укладку ИК-обогревателя соблюдайте следующие рекомендации:

• Пленочный инфракрасный пол следует укладывать на участок помещения, свободный от мебели и бытовой техники.
• Если теплый пол является основным источником обогрева помещения, то они должны покрывать 75-80% площади помещения. Для дополнительного обогрева достаточно 40% площади под системой инфракрасного пола.
• Нагревательные элементы следует укладывать на расстоянии 10-40 см от стен.
• При расчете требуемых характеристик теплого пола следует исходить из максимальной потребляемой мощности системы, которая на момент подключения к электросети составляет около 210 Вт/м 2 .
• Для разделения нагревательных секций инфракрасного пола необходимо разрезать пленку по специальным линиям разметки и никак иначе. Обычно такие линии располагаются в продольном направлении на расстоянии 17,4 см, а в поперечном — 50-80 см.
• Сердцевина настила пола должна быть разрезана в соответствии с инструкциями производителя данного продукта.

Особенности укладки инфракрасного пола

Нагревательную пленку необходимо укладывать медной токопроводящей полосой, расстояние между полосами принимают не менее 5 см. При устройстве теплых полов под ламинат или линолеум их можно укладывать вплотную друг к другу, тем самым обеспечивая равномерный нагрев.

Инфракрасные полосы пола необходимо прикрепить к теплоизоляции с помощью строительной ленты.Это обеспечивает неподвижность элементов для удобства последующих действий. Линии разреза, расположенные в зоне медных проводников, должны быть обработаны битумной изоляцией. Такую же процедуру следует выполнить с посеребренными контактами, соединяющими нагревательные элементы с лентой.

На медные токопроводящие полосы необходимо установить контактные зажимы: одна их половина должна быть внутри пленки, другая — снаружи на полосе. Контакты фиксируются плоскогубцами.

Подключение системы инфракрасного пола

Датчик температуры пола должен располагаться ближе к термостату под инфракрасной пленкой. Крепится на фольгу под углеродную пасту скотчем.

После установки прижимных контактов на пленку к ним следует подсоединить питающие провода, а места стыков обработать битумным изолятором.

Затем необходимо включить систему обогрева, установить комфортную температуру и проверить изоляцию линии отреза пленки, прогрев всех полос пленки и подключение проводов (щуповой отверткой).

После проверки работы системы укладываем напольное покрытие. Некоторые его виды потребуют дополнительных действий с теплым полом.

Если финишным покрытием является линолеум, ДВП или толстая фанера, необходимо укладывать на инфракрасную пленку. Если в качестве его качества планируется плитка, поверх теплого пола придется монтировать армирующую сетку с ячейками 2 мм или сетку из стекловолокна с ячейками 5-20 мм.
