Подключение теплого пола к твердотопливному котлу

Подключение теплого пола к твердотопливному котлу

Многие регионы нашей страны до сих пор не имеют подключения к магистралям с природным газом, поэтому отопление в домах приходится делать с помощью электрических или твердотопливных котлов. С электрическими часто возникают сложности с мощностью – не всегда сети выдерживают значительные дополнительные нагрузки. Да и наличие электроэнергии непостоянное. Единственным выходом для создания полностью автономного и надежного отопления считается твердотопливный котел, с помощью которого можно подключить теплый пол по всей площади дома.

В настоящее время существует несколько вариантов систем отопления на твердотопливных котлах, каждая имеет свои особенности и эксплуатационные характеристики. Для облечения выбора оптимального метода в конкретном случае необходимо ознакомиться с разновидностями котлов и схемами подключения. Это поможет понять критерии выбора твердотопливного котла и теплого пола, избежать дополнительных финансовых затрат при одновременном создании комфортных условий проживания.

Преимущества теплых полов

Помещения обогреваются за счет передачи энергии от горячей батареи в воздух. Энергия теплого пола от твердотопливного котла передается тремя методами:

1. контактным;

2. за счет конвекции;

3. инфракрасными лучами.

Первый и третий метод можно исключить, в бытовых системах отопления их значение стремится к нулю. Главный способ нагрева помещений осуществляется конвекцией – естественным движением нагретого от горячей поверхности воздуха вверх и опускание холодного вниз.

Но возникает проблема – максимальная температура воздуха в помещениях располагается под потолком, в зоне пребывания людей он нагревается менее эффективно. Как следствие – большой расход тепла и холодные полы. Теплые полы от дровяного котла решают эту. Выбор схемы подключения теплого пола завершающий этап, на первом следует определиться с типом и свойствами твердотопливного котла.

На какие технические характеристики обращать внимание

Во время выбора твердотопливного котла и теплых полов следует обращать внимание на следующие характеристики.

Мощность и отапливаемая площадь

Мощность указана в киловаттах, отапливаемая площадь в квадратных метрах. Чем выше показатели – тем больше помещений может обогревать котел. Но существует два нюанса.

Система отопления рассчитывается на объем помещения. Для того чтобы упростить расчеты, объем делится на высоту комнат и в тех. данных указывается только площадь пола. Нюанс в том, что во всех случаях принимается стандартная минимальная высота потолков, сегодня в РФ она составляет 2,4 м. Соответственно, если потолки в квартире или доме выше, то отапливаемую площадь следует пересчитывать. К примеру, если отапливаемая площадь котла в документации указана 100 м

2, а фактическая высота потолка 2,75 м, то реально котел может отопить:

100 м²×2,4 м (стандартная высота) : 2,75м (фактическая высота) = 87 м².



Дополнительно необходимо принимать во внимание потери энергии сквозь фасадные стены.

Второй нюанс касается мощности. Она рассчитывается при идеальных показателях влажности и теплотворности твердого топлива. На практике достичь таких параметров дров почти нереально, влажность почти всегда выше, а теплотворная способность ниже расчетных данных. Во время планирования подключения теплого пола к твердотопливному котлу необходимо делать запас по максимальной мощности в пределах 15­–20%.

Материал изготовления, габариты и вес

В настоящее время ковкий чугун используется редко, большинство моделей изготовлены из стали. Размеры и вес дровяного котла для теплого пола надо подбирать не только с учетом площади технического помещения, но и допустимых нагрузок на половые перекрытия. Масса котлов может составлять сто и более килограмм, это значение может быть не предусмотрено проектом строения.

Тип горения

Тип котла зависит от метода горения топлива и способа передачи тепловой энергии к теплоносителю. Имеется несколько видов.

1. Котлы длительного горения. Пример – Huntel, в качестве топлива может применяться любой вид топлива: уголь, дрова, паллеты, брикеты, отходы древесины. Устройство котла традиционное, большинство имеют механическое или электрическое оборудования контроля температуры нагрева и длительности горения. Данный твёрдотопливный котел идеально подойдет для устройства теплого пола, схема подключения может использоваться любая.

2. Котлы верхнего горения. Поджог топлива верхний, по мере сгорания топлива пламя опускается вниз, теплообменник расположен в стенках корпуса. Есть существенный недостаток – новую партию топлива можно закладывать только после полного выгорания предыдущей.

3. Нижнего горения (шахтные). Большая по объему топка вертикального вида полностью наполняется топливом. Поджог нижний, пламя по мере прогорания передвигается вверх. Расположенные сверху дрова подсушиваются, горячие газы направляются в теплообменники. Топливо можно добавлять по мере прогорания непрерывно.

Варианты подключения теплого пола к твердотопливному котлу

Конкретный вариант теплого пола с твердотопливным котлом следует выбирать с учетом назначения и размеров помещения, мощности аппарата и наличия электрического или газового отопления.

Только теплый пол

Теплая вода от котла специальными циркуляционными насосами подается непосредственно в контур подогрева пола, для компенсации расширения теплоносителя устанавливается герметичный бачок. Плюсы такого теплого водяного пола от твердотопливного котла – дешевизна и простота.

Метод рекомендуется применять для отопления душевых комнат, бань и небольших по размерам крытых бассейнов.

С накопителем (теплоаккумулятором)

В качестве накопителя применяется емкость объемом от 100 л. При заборе воды из системы давление в баке автоматически поддерживается с помощью клапана, подключенного к водопроводу. В качестве накопителя рекомендуется подключать электрический бойлер, при пиковых нагрузках его можно использовать как дополнительный нагреватель.



Устанавливать теплый пол с теплоаккумулятором только для сохранения тепла теплоносителя нецелесообразно, вода в нем лишь напрасно остывает. При подключении такого накопителя вместо котла подогрев водяного пола возможен лишь в течение нескольких минут, что не дает заметного положительного эффекта. Рекомендуется его монтировать для параллельного принятия душа и воды в бытовых целях.

С батареями отопления

Распространенный метод монтажа теплого пола, имеет максимально возможный коэффициент полезного действия. Температура автоматически регулируется по каждому обогреваемому помещению.

Есть варианты подключения теплого пола от дровяного котла совместно с газовым для параллельной работы. Привод циркуляционных насосов при отключении электричества выполняется с помощью батареи аккумулятора – исключаются риски появления аварийных ситуаций.

Обвязка котла для теплого пола работает по очереди – при отключении одного, подключается второй.

Особенности метода: к твердотопливному котлу, необходимы профессиональные знания для гидродинамических и теплотехнических расчетов, практический опыт выполнения электрических мероприятий с соблюдением требований ПУЭ.

Заключение

Эффективность любого способа подключения зависит от правильно выбранной технологии монтажа теплого пола к твердотопливному котлу, схемы подключения и используемых материалов. Опытные строители настоятельно советуют выполнять следующие рекомендации.

1. Толщина слоя экструдированного пенопласта должна быть не менее 10 см. Производители рекомендуют 5 см, но этого недостаточно. Бетонное основание имеет большую теплопроводность, необходимо максимально уменьшать потери энергии контактным способом передачи с холодной землей. Даже кирпичные стены толщиной 60 см по современным стандартам надо утеплять пенопластом толщиной не менее 10 см, хотя кирпич намного лучше сохраняет тепло.

2. Не устанавливать теплые полы под деревянными финишными покрытиями. Не имеет значения, натуральные это или клееные доски, ламинат или паркет. Дерево хороший теплоизолятор, что уменьшает КПД теплого пола.

3. Использовать теплые полы в качестве дополнительного, а не основного отопления. Температура пола не может подниматься более 30°С, превышение создает проблемы. Отопление должно прогревать не только воздух, но и стены примерно до 30–35°С, в противном случае на них образуется конденсат и со временем появляется плесень. Именно с этой целью батареи нагреваются до 55–65°С – помещения прогреваются быстро, а на стенах не образуется конденсат.

Теплые полы не рекомендуется делать под холодильниками и мебелью, их расположение следует учитывать при составлении схемы обвязки твердотопливного котла с теплым полом.

схема, нормативы и ограничения, назначение оборудования

Обновлено: 26. 10.2021 alex231 6 мин.

Водяной теплый пол не может интегрироваться в централизованную магистраль с теплоносителем. Поэтому такой вариант дополнительного отопления в квартирах многоэтажек встречается крайне редко. Данная система обогрева применяется в домах с отопительным котлом, где становится одним из тепловых контуров.

Газовый или электрический котел подогревает теплоноситель и подает его в трубопровод. Выбор оптимальной схемы и правильное подключение водяных полов в общую систему с теплоносителем определяет надежность и эффективность ее работы при эксплуатации.

Подключение коллектора теплого пола к котлу

Ограничения и нормативы

Приступая к организации водяного пола, следует понимать, что это будет низкотемпературный отопительный контур. Температура теплоносителя в нем не должна превышать 45°С – 50°С. Стандартный газовый котел обеспечивает подачу теплоносителя с высокой температурой к каждому настенному радиатору классической системы отопления. Для контура полов такая температура недопустима. Поэтому котел на данном участке должен работать совместно с узлом подмеса остывшей жидкости из обратки.

В этом случае в магистраль обогрева пола поступает тепловой носитель с нужной рабочей температурой из рекомендуемого диапазона. Если решено отапливать дом только за счет теплых полов, можно также обратить внимание на применение конденсационного газового котла. Для этого изделия низкотемпературный режим является оптимальным и обеспечивает максимальный КПД.

Часто сдерживающим фактором для потребителя выступает цена изделия – в 2-3 раза дороже обычных моделей. Применение водяной системы в здании с твердотопливным котлом обязательно должно предусматривать наличие буферной емкости значительного объема для помощи в регулировании нагрева жидкого носителя.

Другие нормы и ограничения:

• Стандарт температуры теплоносителя в системе – 35°С-45°С.
• При этом рекомендуемый температурный максимум для напольной отделки: 26°С – в кухонных помещениях, гостиных, спальных комнатах; 31°С – комнаты и помещения кратковременного пребывания (коридоры, санузлы, прихожие, лоджии).
• Допустимый температурный перепад между теплоносителем подачи и обратки – до 10°С.
• Максимальная скорость перемещения жидкости по трубопроводу греющей системы – 0,6 м/с.
• Из-за обязательного устройства стяжки при укладке трубопровода, следует учитывать возможную нагрузку на перекрытия верхних уровней здания и проводить необходимые расчеты.
• Не рекомендуется сочетание с водяной системой греющих полов линолеума, ламината (кроме моделей со специальным знаком), ковровых покрытий и паласов.

Визуальная схема

Схема подключения коллекторного типа

Выполняя подключение теплого пола к котлу, соединяют трубы будущих отопительных петель водяной системы с коллекторами, которые, в свою очередь, соединены с трубами котла. Коллекторный узел отвечает за поддержание определенной температуры (выставляется на терморегуляторе) рабочей жидкости во всей системе (во всех контурах) теплого пола.

Правильное функционирование коллектора обеспечивает равномерное распределение тепла и комфортную температуру в отапливаемых комнатах и помещениях. Петли трубопроводов могут заметно отличаться по длине. Следовательно, теплоноситель на выходе из длинного трубопровода будет значительно холоднее, чем из короткого.

Другая особенность – гидравлическое сопротивление короткого контура меньше, и туда в первую очередь устремляется подаваемый для отопления теплоноситель. В итоге применения в одном помещении контуров разной длины имеем зонально-выраженный неравномерный обогрев.

Для сбалансированной подачи горячего теплоносителя во все контуры в конструкции коллектора предусмотрен регулятор расхода жидкости. Поддерживать стабильную температуру помещений также помогают термостатические регуляторы коллектора. Каждый регулятор соответствует отдельной петле трубопровода и управляется комнатным термостатом.

Перед тем как подключить теплый пол, укладывают необходимые трубы и выполняют монтаж коллекторного шкафа (если не предусмотрена специальная комната – бойлерная). Металлический шкаф с дверцей может быть наружным и встраиваемым в нишу стены. В любом случае в него должны свободно заходить трубы от котла и всех контуров теплого пола.

Схема подключения

Обратка и подача котла соединяются с коллекторной системой, к боковым выходам которой подсоединяют соответствующие концы отдельных контуров водяного отопления. На всех выходах коллектора устанавливаются запорные краны. Все соединения деталей выполняют с применением компрессионных фитингов.

Зная состав комплекта оборудования и размеры изделий, определяются с габаритами коллекторного шкафа. Изделия многих производителей предусматривают возможность корректирования размеров с помощью регулируемых ножек и подвижных рамок (для изменения глубины). Узел коллектора с комплектом запорной арматуры и приборами контроля закрепляется на кронштейнах.

Внимание! Пуско-наладочные мероприятия, проверка герметичности соединений, настройка коллектора и тестовый запуск системы на 10-12 часов проводятся до заливки стяжки.

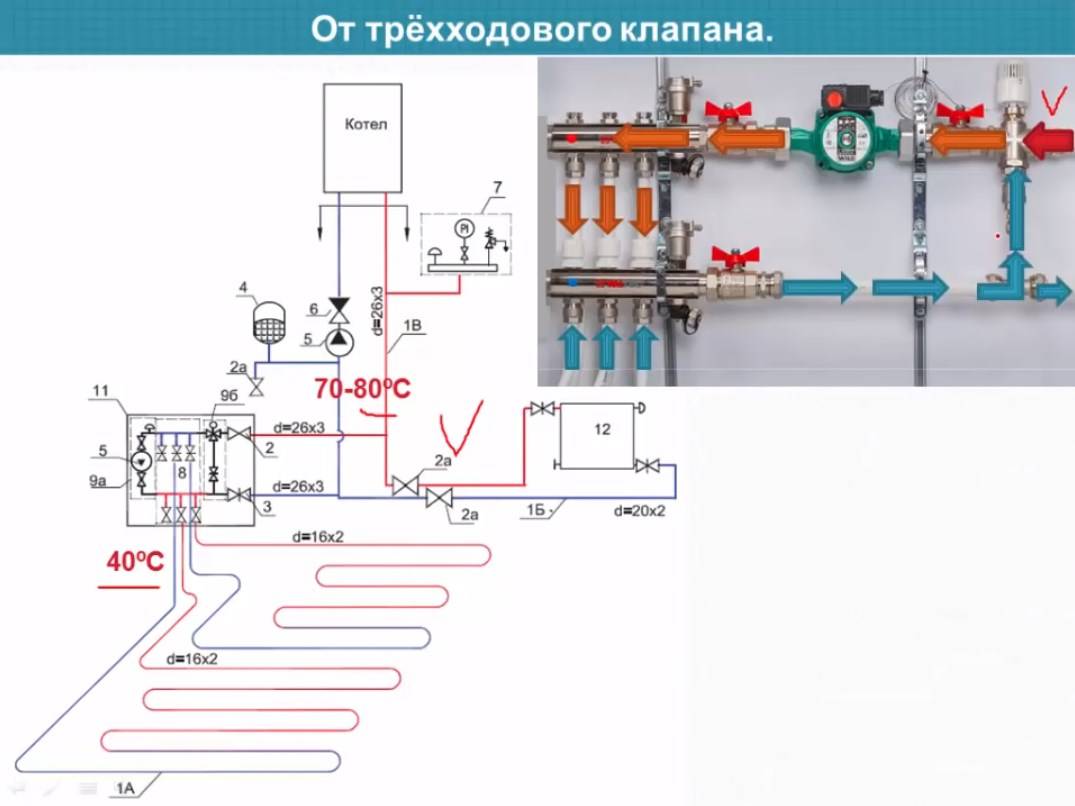

Возможность замены смесительного узла на трехходовой клапан

При комбинированном отоплении – от радиаторов и гидропола – часто применяется насосно-смесительный узел. Его функция заключается в дозированном подмешивании остывшей жидкости к горячей, которая идет от теплогенератора. Конструкция эффективно работает, но является дорогостоящим узлом. Его функциональной, более дешевой и упрощенной заменой часто становится трехходовой клапан.

После котла на подающей трубе (перед циркуляционным насосом) устанавливается трехходовой клапан (так называемый термостатический поршень). Он также соединен с трубой обратного потока остывшей жидкости. При работе гидропола посредством клапана происходит смешивание горячего и холодного теплоносителя до требуемого температурного уровня.

Недостаток теплых полов с трехходовым клапаном – отсутствие регулировки потока остывшего теплового носителя. В результате периодами в контур может подаваться чрезмерно нагретая или охлажденная вода. Частично компенсирует данный минус прогретый до определенного уровня и по инерции отдающий тепло слой бетонной стяжки. Плюс применения такого способа смешивания – облегчение процесса монтажа и снижение стоимости оборудования.

Циркулярный насос

Назначение циркулярного насоса

С помощью включенного в магистраль циркуляционного насоса поддерживается постоянное движение рабочей жидкости в трубопроводе с определенной скоростью. Это также отражается на равномерности прогрева всей площади напольного покрытия. Благодаря насосу, поддерживается стабильное давление в магистрали и исключается застой жидкости.

Важно! При установке циркуляционного насоса следят за расположением его ротора. Вертикальная ориентация приводит к значительным – до 40% – потерям мощности.

Важные характеристики насоса – производительность (л/ч) и напор (атм.). Подходящий агрегат за час должен прокачивать тройной объем всех контуров теплого пола с 20%-м запасом. Величина напора определяется по формуле и обеспечивает доставку теплоносителя в дальние точки системы, преодолевая при этом сопротивление всех элементов конструкции.

Особенности теплоизоляции водяного пола

Для снижения теплопотерь отопительной системы в грунт или материал перекрытия при обустройстве теплого пола выполняется теплоизоляционная подложка.

Требования к материалу:

• Плотность от 35 кг/м³.
• Низкий коэффициент теплопроводности.
• Должен выдержать нагрузку заполненного трубопровода и стяжки.

Особенности теплоизоляции

В качестве теплоизоляции могут применяться плиты пенополистирола, рулоны и маты из минеральной ваты, пробки, вспененного полиэтилена. С теплыми полами в доме можно забыть о сырости и холодном напольном покрытии. Также они удачно дополняют или становятся альтернативой радиаторного отопления.

Важными моментами для равномерного распространения тепла в обогреваемом помещении являются способ укладки трубопровода и правильность подключения регулирующего температуру коллектора. В данных вопросах несложно разобраться теоретически, а затем все операции выполнить своими руками.

Средняя оценка

оценок более 0

Поделиться ссылкой

Теплый пол и радиаторы с двухконтурным котлом: отличная идея!

В последние годы набирает обороты пол с подогревом. Возможно, вы встречали его в роскошных отелях или видели, как его устанавливают в одном из многочисленных телевизионных шоу, посвященных декорированию дома. Он обеспечивает экономичное отопление, которое действительно может сделать дом уютным зимой. Но стоит ли заменить существующий пароконвектомат, и что бы вы сделали со всеми этими существующими радиаторами? Что ж, не бойтесь, потому что вы можете сохранить свою существующую систему и питать как теплый пол, так и радиаторы от одного и того же котла comi. При условии, что у вас достаточно мощный двухконтурный котел.

Используйте меню ниже, чтобы перейти непосредственно к интересующему вас разделу.

Содержание

• Что такое теплые полы?
• Влажный теплый пол
• Сухой/электрический теплый пол
• Преимущества напольного отопления
• Энергоэффективность
• Низкие эксплуатационные расходы
• Простота установки
• Безопасность и надежность
• Совместимость со всеми напольными покрытиями
• Без компромиссов в дизайне Элемент
• Комфорт и удобство
• Есть ли недостатки у теплых полов?
• Стоимость установки
• Время установки
• Сколько стоит пол с подогревом?
• Стоимость сухого / электрического теплого пола
• Стоимость водяного теплого пола
• Насколько мощный котел мне нужен для теплого пола?
• Возможен ли теплый пол от комбинированного котла?
• Системы напольного отопления, термостаты и интеллектуальные элементы управления: все, что вам нужно знать
• Котел с лучистым отоплением или котел с подогревом пола?

Что такое пол с подогревом?

Теплый пол, который иногда называют «теплым теплым полом», превращает утепленный пол в гигантский источник тепла. Он использует либо гибкие водопроводные трубы, либо кабели для обогрева пола до низкого уровня. Он подходит для целого ряда различных свойств, является энергоэффективным и позволяет осуществлять зональное отопление, а это означает, что вы можете легко и эффективно обогревать участки вашего дома или имущества, которые в этом нуждаются.

Полы с подогревом бывают разных систем, но в целом их можно разделить на две отдельные группы;

• Влажные системы UFH (системы водяного теплого пола)
• Сухие системы UFH (сухие системы напольного отопления)

Они чаще всего используются для замены обычных систем отопления, но могут хорошо работать с комбинированным котлом и радиаторами, если вы выберете .

Теплый пол с водяным охлаждением

Систему водяного теплого пола можно подключить к существующей системе комбинированного котла и радиатора, единственное условие – ваш котел должен быть достаточно мощным. Система мокрого UFH проталкивает воду через сеть труб, проложенных в полу. В этих трубах используется особый тип гибкого материала для предотвращения утечек.

Сухой / электрический теплый пол

Электрический теплый пол относится к процессу обогрева дома с помощью ряда электрических кабелей или нагревательных матов под полом. Они размещаются на изолирующей поверхности, чтобы улавливать максимальное количество тепла и обеспечивать его движение вверх, сводя к минимуму потери тепла.

Преимущества напольного отопления

Существует несколько преимуществ напольного отопления, которые объясняют всплеск его популярности в последние годы.

Энергоэффективность

Полы с подогревом являются энергоэффективными и помогают сэкономить до 25 % на счетах за электроэнергию. Например, традиционный или обычный радиатор должен работать при температуре 65 градусов Цельсия, чтобы эффективно обогревать комнату.

Системы напольного отопления, напротив, могут эффективно функционировать при температуре от 29 до 30 градусов Цельсия. Они не только потребляют меньше энергии, но и легче ложатся в карман, избавляя вас от больших счетов.

Низкие эксплуатационные расходы

Полы с подогревом не требуют особого ухода, поэтому после их установки вам практически не о чем беспокоиться. За исключением пары регулярных проверок (как с любым прибором или электронным устройством), вам не нужно много делать.

Простая установка

Как электрические, так и водяные системы обогрева пола легко и быстро монтируются. Они могут быть установлены в небольших помещениях в короткие сроки.

Безопасность и надежность

Полы с подогревом безопасны и надежны. Вы избавлены от беспокойства о том, что дети могут столкнуться с острыми краями радиаторов и получить травму в процессе. Нет горячей системы отопления, ожидающей прикосновения маленьких ручек.

Этот обогрев более безопасен и поддерживает оптимальное качество воздуха в помещении. Радиаторы могут иногда влиять на уровень кислорода в помещении из-за высоких температур. Точно так же вы избавлены от пыли, попадающей в воздушные циклы, как в случае с радиаторами.

Совместим со всеми напольными покрытиями

Если вы хотите установить пол с подогревом, вам не нужно менять площадь стен и пола. Пол с подогревом совместим со всеми типами полов, такими как плитка, ламинат, каменный пол, ковровое покрытие и т. д.

Элемент дизайна без компромиссов

С подогревом пола вы можете освободить пространство на стенах и полу, занимаемое радиаторами, что дает больше возможностей для их оформления по вашему желанию.

Свобода дизайна — это здорово, и вы можете создать пространство, отражающее вашу индивидуальность, не беспокоясь о приземленных вещах. Традиционные радиаторы не дают вам такой степени свободы и торчат, что усложняет проектирование зон внутри и вокруг.

Комфорт и удобство

Пол с подогревом позволяет бездельничать в комнате где угодно. Это сильно отличается от тех случаев, когда ваш дом отапливается радиаторами.

Радиаторы часто приводят к образованию холодных участков воздуха в тех местах, где их тепло не может быть достигнуто, но полы с подогревом обеспечивают постоянное нагревание повсюду. Поэтому и комфортно, и удобно.

Есть ли недостатки у теплых полов?

Хотя пол с подогревом имеет ряд преимуществ и преимуществ, тот, кто планирует его приобрести, должен иметь целостное представление о системе. К недостаткам напольного отопления можно отнести следующее:

Стоимость установки

Хотя мы не можем гарантировать стандартную оценку стоимости (такой нет), поскольку она будет зависеть от системы, которую вы выберете, установка напольного отопления обходится дороже, чем установка традиционных обычных радиаторов.

Вам также придется учитывать затраты на установку, т. е. расходы на сантехнику, оплату труда и т. п., поскольку вам придется нанять профессионала.

В среднем вы можете рассчитывать на то, что затраты на установку напольного отопления почти в два раза превысят затраты на установку традиционного отопления.

Время установки

Несмотря на то, что электрический теплый пол работает быстрее, чем мокрый теплый пол, оба они быстрее, чем установка радиаторов. Это связано с тем, что перед установкой электрических нагревательных матов или гидравлических систем необходимо установить определенные системы.

Однако, если вы заменяете систему отопления в своем доме в рамках более масштабного ремонта, это не должно вызывать особого беспокойства.

Сколько стоит пол с подогревом?

Стоимость теплых полов сильно различается в зависимости от вашего дома, существующей системы отопления и типа системы UFH, которую вы хотите использовать.

Существует также разница в стоимости между электрическим и водяным теплым полом, причем последний дороже первого.

Факторы, влияющие на стоимость теплых полов, включают:

• Выбор системы отопления
• Размер вашей комнаты
• Тип здания и его состояние
• Оплата труда

Стоимость сухого/электрического обогрева пола

Электрический подогрев пола может стоить вам от 75 фунтов за квадратный метр, если вы выберете грелки, или более 100 фунтов за метр, если вы выберете более сложную индивидуальную проводку .

Эти расходы не включают расходы на установку и оплату труда. Вам также придется заложить в бюджет эти расходы.

Расходы на мокрый теплый пол

Преимущества, которые предлагает водяной теплый пол с точки зрения постоянного обогрева и функционирования даже при низком давлении, делают его дорогим выбором. Будьте готовы потратить тысячи фунтов, чтобы сделать это с нуля до конца.

Насколько мощный котел нужен для теплого пола?

Мощность необходимого вам котла зависит от размера вашего дома и ваших привычек использования. Например, для семьи из одного человека потребуется менее мощный котел, чем для семьи из шести человек.

Вы должны выбрать тот, который соответствует вашим потребностям. Приобретение более мощного котла, чем вам нужно, является пустой тратой денег и энергии, поскольку вы все равно не будете использовать его на полную мощность.

Есть несколько способов выяснить это, но лучше всего обратиться за помощью к эксперту.

Возможен ли теплый пол от комбинированного котла?

Наличие в доме комбинированного котла не должно удерживать вас от установки теплых полов. Вам нужно быть гибким и внести некоторые коррективы для плавной установки теплых полов в вашем доме, но не ожидайте каких-либо серьезных проблем.

Вам обязательно следует связаться с сертифицированным инженером, который поможет вам разобраться с проблемами. В лучшем случае вам нужно будет установить двухходовой клапан, чтобы избежать перегрева. Сертифицированный специалист поможет вам в этом.

Системы напольного отопления, термостаты и интеллектуальные элементы управления: все, что вам нужно знать люди в Великобритании уже воспользовались этой технологией).

Это поможет вам управлять центральным отоплением с помощью телефона и планшета. Умный термостат достаточно умен, чтобы учиться на ваших привычках центрального отопления и автоматически вносить эти изменения в ваш дом.

Самое приятное то, что термостат совместим с системами напольного отопления. Термостат только заставит вас более эффективно воспользоваться преимуществами обогрева пола, предлагая больший контроль.

Котел с поверхностным отоплением или котел с подогревом пола?

Теплый пол, подключенный к котлу, может быть более энергоэффективным, чем радиаторная система. Это также освобождает пространство на стене, обеспечивая более стабильное и комфортное тепло.

Когда радиатор нагревается до температуры от 60 до 75 градусов Цельсия, пол с подогревом обычно может достигать тех же результатов при температуре всего 50 градусов Цельсия, что позволяет котлу работать в конденсационном режиме. Это также означает, что котел прослужит дольше.

Поскольку UFH генерирует лучистое тепло, а не конвективное тепло, как радиаторы, он создает резко отличающийся температурный профиль. Вместо того, чтобы переноситься конвекционными потоками и нагревать помещение сверху вниз, тепло поднимается от пола, нагревая снизу вверх. В результате UFH обеспечивает оптимальный профиль комфорта: теплые ноги и холодная голова.

Последнее обновление 3 октября 2022 г.

Теплый пол с комбинированными котлами: плюсы, минусы и многое другое

При покупке по ссылкам на нашем сайте мы можем получать партнерскую комиссию. Вот как это работает.

Теплый пол с комбинированным котлом может быть вариантом, если вы добавляете пристройку к существующему дому. (Изображение предоставлено Гетти)

Теплые полы с комбинированными котлами — это важный вариант для тех, у кого еще нет бюджета на тепловой насос, или для тех, кто добавляет подогрев полов к пристройке, где существующий дом уже работает от комбинированного котла.

Влажный теплый пол стал очень популярным решением для отопления, так как он обеспечивает равномерный нагрев помещения, а также чрезвычайно долговечен.

Работа также может быть экономичной и энергоэффективной при правильной установке с сетью труб, встроенных в пол, которые все возвращаются в коллектор.

Наш экспертный справочник расскажет вам все, что вам нужно знать об установке теплых полов с помощью комбинированных котлов.

Можно ли добавить подогрев пола к комбинированным котлам?

Нет никаких причин, по которым вы не можете использовать котел, работающий на ископаемом топливе, такой как комбинированный котел, системный котел или котел только для обогрева, для обогрева полов с подогревом.

Основным преимуществом использования комбинированного котла является его стоимость. Комбинированные котлы, как правило, намного дешевле купить и установить, чем тепловые насосы.

Однако недостатком является то, что теплый пол должен работать при более низкой температуре, поэтому, если вы используете теплый пол с комбинированными котлами, вам нужно будет адаптировать вашу систему для надлежащего регулирования температуры.

Если в системе используется высокотемпературный котел (например, комбинированный котел), то необходимо установить смесительный клапан на коллектор напольного отопления, чтобы регулировать температуру в трубах и предотвращать перегрев пола и его возможное повреждение и/или или растрескивание.

В то время как другие типы котлов или тепловых насосов лучше всего сочетаются с теплыми полами, они все же могут быть установлены и работать в доме с комбинированным котлом. (Изображение предоставлено Getty)

Какая котельная лучше всего подходит для подогрева пола?

Лучшей системой отопления является теплый пол с тепловым насосом, так как он рассчитан на эффективную работу при более низкой температуре.

Если у вас еще нет напольного отопления, но вы планируете установить его, то лучше всего спроектировать систему для очень низкотемпературного решения, такого как тепловой насос, а затем спроектировать смесительный клапан, если вы устанавливаете вместо котла.

Это позволит легко заменить тепловой насос в любое время в будущем. Это может означать, что у вас будет больше и более толстая труба, которая закручена ближе друг к другу, и потенциально больше коллекторных портов, но у вас также будет больше гибкости и меньше хлопот, если вы захотите использовать низкотемпературные решения в будущем.

Если вы не проектируете свою систему с учетом теплового насоса, если вы позже добавите его, а трубопроводы и контуры не предназначены для теплового насоса, это может означать, что ваша система работает не так эффективно и потенциально может стоить дороже. бегать.

Газовый комбинированный котел можно использовать с теплым полом, но вам нужно будет добавить смесительный клапан (Изображение предоставлено Getty)

Что делать, если у меня также есть радиаторы в той же системе?

Комбинированный котел имеет второй теплообменник для центрального отопления, и это замкнутая насосная система, в которой вода циркулирует через радиаторы и полы с подогревом.

Смесительный клапан на коллекторе ограничивает подачу тепла в отопительный контур, но если котел слишком велик, может возникнуть необходимость в установке буферного накопителя, который будет действовать как накопитель тепла. Обычно это от 50 до 200 литров в зависимости от мощности котла и тепловой нагрузки здания.

Если в системе отопления есть радиаторы, а также теплые полы, то у вас есть два варианта, если вы работаете от котла:

• Вы можете настроить радиаторы так, чтобы они работали при более низкой температуре, а затем настроить подогрев пола и радиаторы на одинаковую температуру;
• Или вы можете запустить радиаторы при высокой температуре, а полы с подогревом при более низкой температуре.

На последнем вы можете разделить их несколькими клапанами, если хотите отдельные зоны, но смесительный клапан и буферный бак будут охлаждать воду для теплого пола.

Комбинированный котел какого размера лучше всего подходит для моего проекта?

Комбинированный бойлер не имеет водонагревателя и мгновенно нагревает воду для ванны или душа. Температура воды поднимается на 35 градусов, а расход будет варьироваться в зависимости от мощности котла. Поэтому важно, чтобы ваш комбинированный котел был достаточно большим, чтобы справиться с потребностями вашего дома и теплыми полами.

Например, бойлер мощностью 24 кВт обычно поднимает температуру воды примерно на 11 литров в минуту, а бойлер мощностью 40 кВт может повышать температуру примерно на 17 литров в минуту.

Во многих домах будут установлены бойлеры большего размера, чтобы иметь более качественные душевые, но это, как правило, означает, что мощность котла может быть слишком большой для центрального отопления, что приводит к коротким циклам пуска-останова, что потенциально может сделать вашу систему менее энергетически эффективный.

Решением является наличие котла с модуляцией, которая позволяет котлу изменять свою мощность. У лучших котлов есть более широкие возможности модуляции, что означает, что они могут снижать скорость, что также может помочь. Базовая модуляция может означать, что котел мощностью 30 кВт может иметь три разные мощности, скажем, 30, 20 и 10 кВт. У лучшего котла может быть 15 ступеней, что означает, что он может снижать мощность с 30 кВт до 2 кВт с шагом в 2 кВт.

По сути, вам нужно учитывать не только размер, но и возможности модуляции.

Воплотите в жизнь дом своей мечты с помощью советов экспертов, практических руководств и вдохновения для дизайна прямо на вашу электронную почту.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Дэвид — установщик возобновляемых источников энергии и вентиляции с более чем 35-летним опытом работы, а также многолетний автор журнала Homebuilding and Renovating. Он является членом Реестра газовой безопасности, имеет степень магистра в области устойчивой архитектуры и является авторитетом в области устойчивого строительства и энергоэффективности, обладая обширными знаниями в области строительных материалов, вентиляции с рекуперацией тепла, возобновляемых источников энергии, а также традиционных систем отопления. Он также является спикером на выставке Homebuilding & Renovating Show.
