Подключение точечных светильников своими руками к 220 В (СХЕМА)

В другом варианте можно протянуть проводку своими руками от первого отверстия к остальным, но в таком случае проводка будет лежать непосредственно на самом гипсокартоне изнутри.

  1. Сверление отверстий под точечные светильники. Схема размещения приобретает окончательные контуры после монтажа потолочной поверхности. В случае пластиковых или алюминиевых потолков лучше расположить осветительные приборы по центру панелей, а не на стыке. Отверстия делаются с помощью дрели и специальной насадки под названием «коронка». Просверлить их легко своими руками. Важно подобрать правильный диаметр насадки.
  2. Подключение освещения. Важно проводить подключение 220 В, следуя строгому алгоритму:
  • Петли на протянутом проводе нужно разрезать посередине, а их кончики оголить.
  • С помощью двух небольших проводков размером 10-12 см присоединить каждый светильник.
  • Для этого зачистить их с каждой стороны.
  • Подключение производится в соответствии с буквенной маркировкой на светильнике: L – фаза, N – нуль, PE – заземление.shema_podkluchenija_tochechnih_svetilnikov-1-min
    shema_podkluchenija_tochechnih_svetilnikov-1-minshema_podkluchenija_tochechnih_svetilnikov-3-minshema_podkluchenija_tochechnih_svetilnikov-4-min



  1. Закрепление светильников. Отогнуть своими руками боковые скобы до упора и вставить в отверстие. После этого скобы защелкнутся. Вставить лампу и зафиксировать ее сверху стопорным кольцом. Такая конструкция надежно удерживает светильники на потолке. После этого можно производить подключение основного провода к сети.

На завершающем этапе остается только проверить работу освещения распределенного света. Таким образом, следуя технологии и соблюдая последовательность работ, можно легко установить встроенные точечные светильники на подвесной потолок своими руками.

Похожие статьи

пошаговое руководство + фот от профи

Раньше или позже, но каждый столкнётся с необходимостью заменить люстру или светильник. Возможно это будет неудачно брошенный мяч ребёнком или ремонт, но когда придёт время придётся разбираться в хитросплетениях проводки.

И если опытный электрик без труда определит какой провод за что отвечает, то у человека не опытного могут возникнуть проблемы. Также не стоит забывать что работать придётся с электричеством, которое не терпит к себе небрежного отношения.

Просто посмотреть на фото с инструкцией, как подключить светильник, будет недостаточно. Давайте разберёмся как безопасно и качественно осветить свою квартиру.

Краткое содержимое статьи:

Как найти разобраться в проводах?

Люди хорошо знакомые с электросетями, знают как определить фазу и как найти ноль в веере проводов. Но человек, не имеющий постоянного общения с проводкой, может столкнутся со сложностями.

Схема подключения светильников в подвесном потолке

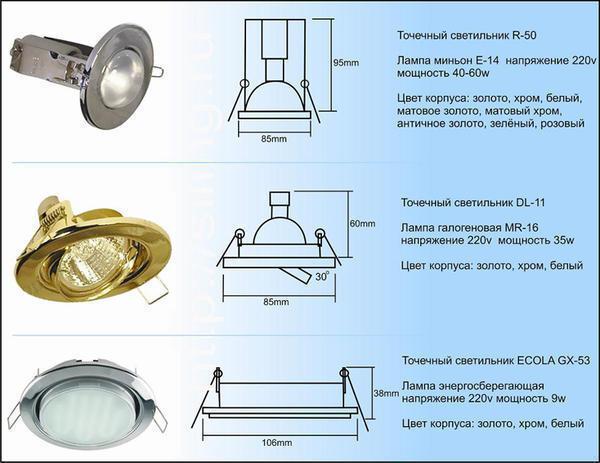

Точечный светильник R39 220В Е14 белый встраиваемый

Современные интерьеры характеризуются большим жизненным пространством, которое разделяется на разные жилые зоны. На смену небольшим комнатам приходят квартиры со свободной планировкой, характеризующиеся зонами кухни, гостиной, спальни, рабочего кабинета. Эти пространства разделяются с помощью пола, потолка, перегородок и освещения. Именно своими руками хозяева жилья создают уютную теплую обстановку, подчеркивающую предметы, формы, удовлетворяющую их жизненные потребности. Важной частью создания зон комфорта является подключение правильного освещения, поскольку для каждой зоны, комнаты оно имеет свои особенности. Места для работы, чтения, приготовления пищи, отдыха необходимо освещать в соответствии с их функциональными задачами.

Правильная схема подключения элементов освещения обеспечивает равномерное освещение всех уголков жизненного пространства помещения, выделяя, подчеркивая их назначение с помощью распределенного света. Точечные светильники небольших размеров и мощности успешно выполняют такие задачи. Осветительные приборы монтируются на подвесных потолках. Как подключить точечные светильники четко и подробно покажет электрическая схема, а также алгоритм подключения. Монтаж этих элементов легко осуществить даже своими руками. О том как заменить лампочку в точечном светильнике вы можете узнать в нашей статье.

Важно помнить, что расположение, конфигурацию потолочных осветительных приборов нужно планировать еще на этапе проектирования.

Правила подключения светильников к сети 220В

  • Схема состоит из распределительных коробок, проводов и гофры.
  • Важно использовать исключительно медный провод. Если в проводах были скрутки, их лучше пропаять и изолировать.
  • Для каждого из светильников выделяется отдельный гибкий провод. Подключение, соединение их вместе происходит посредством медных гильз или специального «клеммника», который после этого дополнительно изолируется с помощью изоляционной ленты.
  • До установки потолков важно проверить выключателем проводку, а также лампочки.
  • До начала монтажа на потолочной поверхности важно определить места расположения встроенных светильников. По своей конструкции такие осветительные приборы охватывают сектор освещения всего лишь 30º. С другой стороны, за счет своей компактности схема их установления может быть достаточно плотной. Если следовать ей, то на разных потолках их может располагаться достаточно много.

    Подключение точечных светильников для гипсокартонных потолков

    Любой подвесной потолок, без дополнительных декоративных элементов, смотрится откровенно скучно. Именно поэтому профессиональные дизайнеры рекомендуют правильно подбирать освещение, способное полностью изменить как внешний вид потолка, так и общую атмосферу в комнате.

    Один из самых востребованных вариантов освещения комнат – встраиваемые точечные светильники, позволяющие решить сразу две основные задачи: обеспечение равномерности светового потока по всей площади помещения и повышение эстетических характеристик стандартного одноуровневого потолка из гипсокартона.

    Точечные светильники обладают рядом преимуществ, например, можно организовать дополнительное освещение определенных зон, или установить их группами с раздельным подключением к электрической сети. Стоит заметить, что монтаж такого типа осветительных приборов гораздо проще, чем кажется на первый взгляд, и требует от установщика минимум знаний по электротехнике. Для их успешной установки достаточно изучить несколько основных особенностей монтажа.

    Здравствуйте дорогие читатели сайта «Электрик в доме», сегодня рассмотрим очередную статью на тему освещения, а именно монтаж и схема подключения точечных светильников для гипсокартонных потолков к двухклавишному выключателю.

    Светодиодные точечные светильники

    В магазинах, торгующих осветительными приборами, представлен широкий ассортимент встраиваемых точеных светильников, рассчитанных на работу с разными типами ламп. Форма, цвет и размер также могут значительно отличаться, но установка всегда выполняется по одной технологии.

    Предлагаю рассмотреть стандартный способ монтажа данного типа осветительных приборов. В качестве примера будут использоваться точечные светильники для гипсокартонных потолков марки СВЕТОКОМПЛЕКТ, оснащенные цоколем G5.3.

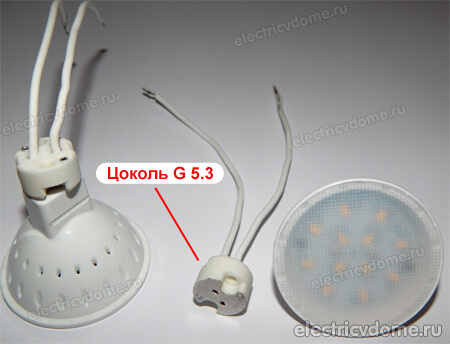

    Необходимо уточнить, что используемые лампы с цоколем G 5.3 в могут быть разных типов: люминесцентные, галогенные или светодиодные. В последнее время популярностью пользуются именно светодиодные лампы, обладающие рядом преимуществ:

    • — свет от лампы направлен в одном направлении (нет обратного свечения) – важный фактор при установке в подвесные и натяжные потолки ;
    • — компактность, установочная высота лампы обычно не превышает 50 мм;
    • — высокие показатели светового потока;
    • — экономичность, светодиодная лампа мощностью всего в 4 Вт, по показателям светового потока сравнима со стандартной 60-ти ваттной лампой накаливания. Лампы идеально подходят для практической реализации концепции энергосбережения, которая с каждым днем становится все более актуальной;
    • — низкое тепловыделение в сравнении с галогенными лампами;
    • — отсутствует эффект мерцания, характерный для компактных люминесцентных ламп;
    • — современные светодиодные светильники можно использовать не только для подсветки определенных зон в комнате, но и в качестве основного источника освещения;



    Справедливости ради можно заметить, что галогенные лампы обладают более широким спектром светового излучения, но эта характеристика не играет особой роли при выборе источника освещения.

    Выбор места установки и монтаж отверстий на потолке

    Итак, что можно сказать о месте установки точек. Первое это то, что необходимо заблаговременно определиться с тем, где они будут установлены в каком порядке и в каком количестве. То есть в процессе монтажа каркаса (до обшивки гипсокартонном), вы общаетесь с мастером (электриком) и говорите, сколько хотите светильников и как они должны включаться, в общем, обсуждаете все рабочие моменты.

    Это позволяет заранее установить несколько независимых контуров освещения и правильно распределить источники. Оптимальный вариант – отметить места установке на рабочем эскизе.

    Например, спроектировать все это дело на компьютере. Заодно и посмотрите как будет смотреться расположение источников освещения на желаемой потолочной фигуре. Это в наше время не так и сложно.

    При выборе места установки очень важно чтобы отверстие под светильник не попадало на элементы каркаса (металлический профиль). Ну представьте когда каркас уже готов, приходит электрик, прорезает отверстие под точку и попадает коронкой в металлический профиль. Все это дело конечно придется переделывать, а это ни кому не нужно.

    Расстояние до ближайшего профиля должно составлять 2-3 сантиметра от края отверстия. Иначе светильник будет невозможно закрепить с помощью стандартной защелки.

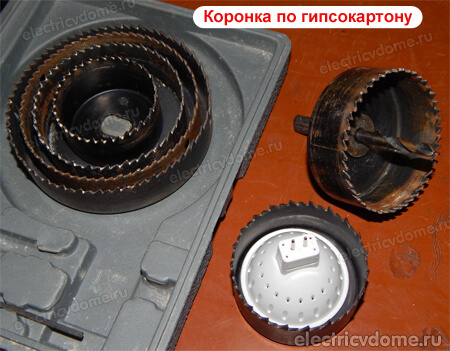

    После монтажа листов гипсокартона можно приступать к прорезке отверстий для светильников. Существует несколько способов прорезать отверстия, но лучше всего использовать специальную коронку по гипсокартону. Во-первых, это удобно, а во-вторых, диаметр отверстия будет полностью соответствовать выбранному точечному светильнику. Перед тем как вырезать отверстия стоит внимательно перепроверить размер коронки и убедиться, что она выбрана нужного диаметра.

    Не стоит переживать, если в процессе прорезки отверстия образовались небольшие перекосы или неровности, они будут закрыты внешней частью корпуса. Некоторые мастера используют обычный канцелярский нож, но это не всегда удобно, а иногда и травмоопасно.

    Я видел случаи, когда у моих коллег под рукой коронки не было, выход из ситуации оказался довольно прост. Вытягиваем из светильника лампу, приставляем ее к потолку, обводим по периметру карандашом и затем по намеченной линии высверливаем отверстия в гипсе обычным сверлом. Затем канцелярским ножом срезаем по краям все лишнее.

    Важный момент: если места установки точечных светильников не были определены заранее и есть вероятность попасть на металлический профиль, необходимо самому уточнить местоположение элементов конструкции. Вариантов два: спросить у рабочих, которые монтировали потолок, или использовать магнит.

    После прорезания отверстий проводится финишная отделка потолка – покраска, поклейка обоев.

    Мне повезло, я видел конструкцию в процессе монтажа, то есть сам каркас до обшивки его гипсокартоном. Вы же в процессе монтажа должны либо сами равномерно раскинуть провод по всей поверхности, либо попросить об этом монтажников.

    Прокладка проводов в каркасе

    Проводку также желательно проложить в процессе монтажа каркаса, еще раз обращаю внимание на этот момент – лучше всего заранее определиться, где будут устанавливаться точечные светильники для гипсокартонных потолков, и какая схема подключения будет использоваться! Это существенно ускорит процесс подключения и позволит избежать нежелательных трудностей.

    Если на подвесном потолке будет устанавливаться много точек на близком расстоянии друг от друга, можно проложить провод только к одной (выбирается ближайший отверстие на потолке к точке ввода проводки). Затем производится монтаж потолка и прорезка отверстий, а провод просто протягивается от точки к точке.



    Но все же, лучше заранее проложить кабель ко всем местам установки, закрепив его на каркасе пластиковыми стяжками. Провод крепится без натяжки, рекомендую оставить небольшое провисание.

    В моем случае провода тянулись по стене от распределительной коробке и подводились в короб. Прокладывал трехжильный провод, так как на каркасе планировалось разместить шесть точечных светильников, разбить их на две группы и подключить к двухклавишному выключателю. Схема подключения точечных светильников 220 Вольт была собрана таким образом, что одна группа (три светильника) включалась одной клавишей выключателя, вторая группа – другой.

    Ну и конечно же вопрос с выбором кабеля, какой использовать? Кабель для подключения выбирают, основываясь на критериях надежности и качества.

    Лучше всего использовать медный кабель серии ВВГнг. Вопрос с алюминиевым кабелем даже не рассматривается. По сечению могу сказать для нынешних экономных ламп сечения 1.5 мм2 вполне хватит. Я в данном примере использовал кабель ВВГнг 3*1.5 (трехжильный, так как подключение к двухклавишному выключателю).

    Установка точечных светильников в гипсокартон

    После того как отверстия готовы, потолок покрашен, значит можем приступать к монтажу точечных светильников. Эта работа требует повышенного внимания, так как можно легко повредить декоративное покрытие потолка.

    В первую очередь необходимо протянуть провода в прорезанные отверстия, и только затем приступаем непосредственно к монтажу. На корпусе установлены специальные подпружиненные усики, которые крепят его к гипсокартону.

    Технология монтажа очень простая: усики сводятся вместе, затем светильник вставляется в отверстие в потолке. Под действием пружин усики расходятся и плотно прижимают корпус к листу гипсокартона.

    Так как пружины достаточно мощные, удерживать их руками очень неудобно, к тому же можно повредить потолок.

    А если светильник не удалось установить с первого раза, извлечь его достаточно проблематично. Поэтому все необходимо делать не спеша и аккуратно. Для удобства можно вытащить лампу из корпуса (если конструкция позволяет) и пальцами изнутри уже корректировать установку.

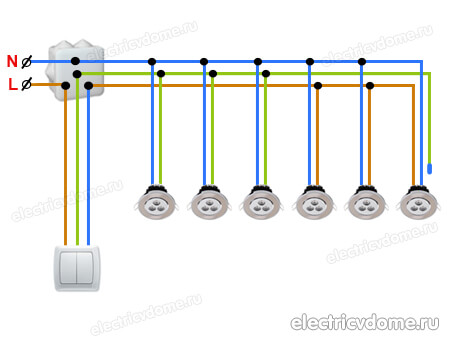

    Как собрана схема подключения точечных светильников 220В

    Заключительный этап нашей работы – подключение цоколя точечного светильника к магистральному проводу и фиксация ламы в корпусе специальной защелкой.

    Подключение к каждой точке будет выполнено шлейфом без разрыва магистрального провода .

    В первую очередь корректируют длину питающего кабеля (оставляя запас на дальнейший монтаж внутри потолка), затем снимают защитную оболочку и зачищают изоляцию с нужных жил кабеля.

    Затем подключаем к оголенным жилам провода от цоколя. Все подключения выполняем с помощью пайки. Место соединение хорошенько изолируем. Так проделываем с каждой точкой.

    Последний шаг – вставляем лампу в патрон и закрепляем ее в корпусе светильника специальной защелкой.

    В процессе подключения не забывайте соблюдать все правила техники безопасности! Отключите питание с проводов, на которых собираетесь работать и убедитесь в отсутствии на них напряжения.

    А так выглядит проделанная работа (включена одна клавиша выключателя)

    А так освещение работает на полную мощность. (P.S. Одну лампу еще не успел вставить в короб)

    Надеюсь, что эти советы помогут вам быстро и качественно установить точечные светильники для гипсокартонных потолков. и полностью преобразить интерьер комнаты.

    Монтаж светильника в подвесной потолок своими руками


    Небольшие светильники равномерно осветят вашу комнату, избавив от теней Натяжные потолки подходят для обустройства любой комнаты. Перед монтажом конструкции надо в обязательном порядке подобрать подходящее освещение. В подвесное полотно можно вставить специальные встраиваемые источники освещения, люстры либо лампы, прикрепляемые непосредственно к профилю. Монтаж каждой из этих конструкций имеет свои особенности.

    Подключение точечных светильников в подвесном потолке: схема и пошаговая инструкция


    Точечные светильники отлично подойдут в спальню и детскую. Можно зонировать комнату по освещенности

    Схема подключения точечных встраиваемых светильников в подвесные потолки достаточно простая. Произвести установку данных приборов освещения можно своими руками.

    Во время подбора материалов и схемы для установки точечных светильников учтите, что длина проводов между светильником и трансформатором тока не должна превышать 2 метров.



    Алгоритм установки встроенного источника света в натяжной потолок:

  • Сначала нужно проложить проводку.
  • Затем произведите разметку потолка.
  • При помощи дрели проделайте в полотне отверстие. Если встроенная лампа будет иметь квадратную конфигурацию, воспользуйтесь электролобзиком.
  • Протяните кабель в проделанную щель. Не забывайте, что его нужно предварительно обесточить.
  • Выведите кабель наружу.
  • После этого подключите к кабелю светильник.
  • Зафиксируйте установленный светильник в отверстии. Для этого воспользуйтесь пружинными прижимами, которые расположены непосредственно на корпусе осветительного прибора.
  • Затем нужно вставить в светильник лампочку.
  • Наденьте на готовую конструкцию декоративное кольцо.
  • Как правильно установить светильник в подвесной потолок

    Установить светильник в натяжной потолок можно самостоятельно, но при этом нужно придерживаться основных правил техники безопасности. Для монтажа вам понадобятся лампы, светильники, питающий привод, гильзы для соединения кабелей, изолента и выключатель.

    Стоит отметить, что желательно использовать лампы мощностью не более 40 Ватт. В противном случае источника света будут нагревать полотно и могут привести к повреждению конструкцию.

    Установка осуществляется в следующей последовательности:

    • Сначала нужно распределить провода и зафиксировать их.
    • Далее определитесь с местом крепления источника освещения. При этом примите во внимание место пролегания швов.
    • После этого просверлите отверстия необходимого диаметра. Учтите, что диаметр полученной щели должен быть немного меньше, чем диаметр внешней кромки светильника.
    • Через отверстия протяните провод.
    • На вытянутом проводе разрежьте и оголите петли. Для подключения светильника нужно применять 2 провода, длина которых не должна превышать 12 сантиметров.
    • Зажмите один конец проводка в клемме.
    • Прикрепите светильники к натяжному полотну при помощи скоб.
    • После этого подключите к конструкции питающий провод.
    • Установите лампочку.
    • Затем проверьте работоспособность конструкции. Не забывайте про своевременную изоляцию оголенных проводов.

    Делаем подвесной потолок с подсветкой своими руками

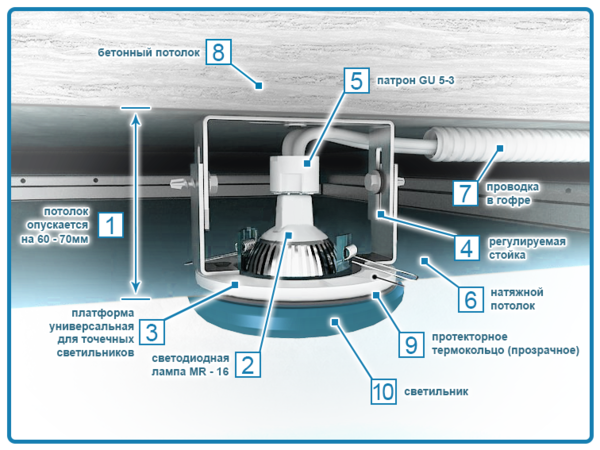

    На данной картинке показаны элементы используемые для крепления светильников

    Перед тем, как подключить подсветку к натяжному потолку, вы должны подобрать место крепления светильников. Примите во внимание, что установка такой конструкции предусматривает изготовление короба из гипсокартона. Однако, можно осуществить подключение освещения без применения короба.

    При изготовлении короба из гипсокартона примите во внимание некоторые нюансы:

  • Высота такой конструкции должна быть не более 20 сантиметров по отношению к потолочному перекрытию.
  • Нижнюю грань короба нужно в обязательном порядке выдвинуть вперед на 7-9 сантиметров.
  • Светодиодную подсветку нужно установить на дно ниши.
  • Алгоритм установки подсветки на потолок без применения короба:

    • Отметьте место крепления.
    • Проведите линию по всему периметру полотна.
    • Прикрепите светодиодные ленты при помощи клеевого раствора.
    • Если у вас побелена поверхность натяжного полотна, то прикрепите к их основанию металлические уголки.

    Как установить светильник в подвесных потолках устанавливаемых на профиле

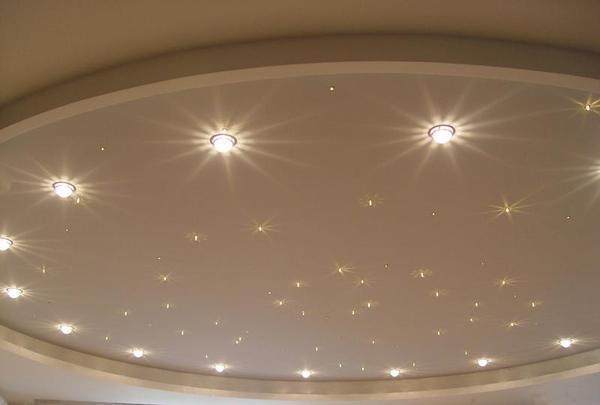

    Тут же показано наглядно как должен выглядеть потолок со встроенным светильником

    Светильник, устанавливаемый на профиле, широко используется для обустройства офисных помещений. В качестве источника света для таких конструкций используют люминесцентные лампы. Однако применять такую конструкцию можно для обустройства гостиной комнаты или спальни.

    Если вы хотите подобрать устройство, которое не будет создать резких теней или бликов, отдайте предпочтение растровым светильникам, оснащенным бипараболической решеткой.

    Установка такой конструкции осуществляется в следующем порядке:

  • Сначала нужно подобрать подходящее место для крепления светильников. К этим местам нужно прикрепить дополнительные подвесы для профиля.
  • После этого проведите проводку от распределительной коробки.
  • Установите плитки на место, куда вы хотите установить освещение.
  • При необходимости обрежьте излишки плитки при помощи пилки или ножовки.
  • Монтаж светильников в подвесные потолки (видео)

    Как видите, осуществить монтаж освещения для подвесного потолка несложно. Достаточно правильно протянуть проводку и подобрать необходимые материалы. При выборе способа освещения руководствуйтесь дизайном интерьера. Если комната выдержана в стиле минимализм, гармонично впишется LED-подсветка. В остальных случаях целесообразнее применять встраиваемые или растровые светильники. Не забудьте, что перед началом работ нужно обязательно обесточить провода и произвести предварительную разметку.

    Монтаж светильников в подвесные потолки (фото)

    Установка встраиваемых светильников

    Вашему вниманию подробная пошаговая фото-инструкция – установка встраиваемых светильников. Ранее, в статье «Монтаж точечных светильников» мы рассмотрели какие бывают виды, точечных светильников, а в статье «Схема подключения точечных светильников 220в и 12в» - возможные варианты их подключения. В продолжение к этому, представляем, эту инструкцию – установка встраиваемых точечных светильников. В ней мы детально описываем процесс монтажа встраиваемых светильников, следуя данной инструкции вы сможете затем установить практически любой точечный встраиваемый светильник самостоятельно.

    Устанавливать будем в потолочный короб из гипсокарона, в котором предварительно была проложена электропроводка для подключения точечных светильников на 220В, по схеме показанной на изображении ниже.

    Схема подключения встраиваемого светильника

    Схема подключения встраиваемого светильника



    Конструкция встраиваемого светильника

    Обычный точечный встраиваемый светильник состоит из:

    - корпуса (с рассеивателем или без

    - патрона с проводами для подключения

    - фиксатора лампы в корпусе

    - клеммной колодки

    - лампа (продается отдельно)



    Встраиваемый светильник состоит из



    Приступаем к монтажу точечного встраиваемого светильника:

    1. Отмечаем центры положения светильников в месте установки.



    Отмечаем центр точечного светильника

    2. Вырезаем в коробе отверстие, для установки точечного встраиваемого светильника, диаметром 68мм (самый распространённый размер для светильников). Для этого воспользуемся коронкой нужного диаметра…



    Коронка для монтажа встраиваемого светильника

    …установленной в дрель (шуруповерт, перфоратор и т.п.).



    Делаем отверстие в потолке для встраиваемого светильника

     Если отверстие в гипсокартоне случайно попало на металлический профиль каркаса, обязательно прочитайте инструкцию, как его можно вырезать ЗДЕСЬ.

    3. Отключаем электричество в месте установки. Для этого в электрощите, необходимо рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке в месте установки. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока! Использовать для отключения подачи электричества выключатель освещения не рекомендуем, всегда есть вероятность, что он разрывает ноль, а фаза поступает постоянно.

    Отключаем автоматические выключатели

    4. Достаем питающие провода, заранее проложенные в коробе, проложенные по схеме из начала статьи.



    Достаем провода в месте установки светильника

    Делаем тоже самое для всех мест установки.



    Установка встраиваемого светильника

    5. Приступаем непосредственному подключению, для этого, провода патрона крепим в клеммной колодке.



    Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция - ЗДЕСЬ.

    Соединение проводов для подклюлчения точечных светильников

    После этого, со второй стороны клеммой колодки, таким же образом присоединяем питающие провода.



    Подключение проводов к встраиваеогу светильнику



    6. Переходим к установке корпуса точечного светильника. Для надежной фиксации корпуса встраиваемого светильника в потолочном коробе служат специальные пружинные крепления:



    Крепеж светильников

    Для того, чтобы закрепить корпус светильника в отверстии, отгибаем пружинные крепления, как показано на изображении ниже.



    Установка встраиваемого светильник

    Затем, в таком состоянии, помещаем его в установочное отверстие. При этом пружинные крепления остаются отогнутыми.



    Крепление встраиваемого светильника

    7. После того, как светильник будет полностью в установочном отверстии, пружинные крепления раскроются и надежно его зафиксируют. После этого, необходимо достать из ниши патрон, который мы уже подключили к питающему проводу.



    Патрон встраиваемого светильника


    8. Следующим шагом, устанавливаем в патрон встраиваемого светильника лампу.



    Лампа для встраиваемого светильника

    9. Теперь, для надежного крепления лампы в корпусе, берем фиксирующее кольцо.



    Крепление лампы в встраиваемом светильнике



    Аккуратно, вставляем лампу в корпус и затем устанавливаем фиксирующее кольцо в паз, расположенный по внутреннему радиусу точечного встраиваемого светильника.



    Вставляем лампу во встраиваемый светильник


    ВАЖНО: При установке лампы, не касайтесь голыми руками ее поверхности, тогда она прослужит вам заметно дольше.



    Установка лампы в светильник



    Повторяем эти все пункты для всех необходимых встраиваемых точечных светильников.



    Установка встраиваемых светильников



    На этом установка завершена, включаем подачу электрического тока и тестируем наши точечные светильники.



    Установка встраиваемых светильников



    Теперь, следуя этой инструкции, вы сможете самостоятельно установить встраиваемые светильники практически любого вида.

    Если у вас возникнут вопросы по статье или во время самостоятельной установки встраиваемых светильников, оставляйте их в комментариях к статье, будем рады ответить.

    Схема подключения точечных светильников 220В и 12В

    Два основных стандарта питания точечных светильников существует не просто так, каждый вариант подключения имеет свои положительные и отрицательные стороны и выбирается в зависимости от существующих условий.

    Схема подключения точечных светильников 220в

    Схема подключения точечных светильников 220в, при аналогичном стандарте бытового напряжении принятом в нашей стране, кажется наиболее естественной и правильной. Обычно, схема подключения через выключатели выглядит так (см. изображение ниже):



    Схема подключения точечных светильников в квартире



    Электрический ток проходя через счетчик электроэнергии и защитную автоматику приходит в распределительную коробку, в которой рабочий ноль и земля (защитный ноль) идут напрямую к точечному светильнику, а вот фазный провод идет на выключатель. В зависимости от типа выключателя (одно-, двух- или трехклавишный) из него выходит соответствующее количество питающих проводов к группа точечных светильников. На изображениях ниже представлены схемы подключения точечных светильников 220в к одноклавишному и двухклавишному выключателю.

    Схема подключения точечных светильников 220В к одноклавишному выключателю:

    Схема подключения точечных светильников 220В



    Схема подключения точечных светильников 220В к двухклавишному выключателю:

    Схема подключения точечных светильников 220В к двухклавишному выключателю

    Основные преимущества использования точечных светильников 220в:

    - Простая схема подключения, соответственно максимально надежная

    - Отсутствие ограничений по длине цепи, точечные светильники одной группы могут располагаться на любом расстоянии друг от друга без потери эффективности освещения.

    - Низкие токи в цепи с напряжением 220в позволяют использовать в проводке кабель меньшего сечения, чем в сетях 12в.

    Минусы использования точечных светильников 220в:

    - Высокое напряжение источник повышенной опасности, требует квалификации при монтаже и особой осторожности при обслуживании и эксплуатации

    - Без дополнительных защитных устройств, лампы подвержены более быстрому разрушению, чем 12В.


    Как видите, основной недостаток у точечных светильников 220в, это как ни странно их достаточно высокое напряжение, опасное для человека, как при непосредственном контакте, так и возможностью возникновения возгорания. Из-за этого накладывается множество ограничений при установке и эксплуатации, что достаточно неудобно.

    Схема подключения точечных светильников 12в

    Использование для питания точечных светильников напряжения 12 вольт, решает эту проблему. Ведь такое низкое напряжение считается условно безопасным и практически исключает возгорания и поражения человека электрическим током.  Кроме этого, при напряжении 12 вольт, стало возможным сделать нити накаливания у ламп толще, рассчитанных на больший ток, а следовательно более надежных и долговечных.

    Для работы точечных светильников на 12в, в схему добавляются трансформатор, преобразующий стандартное напряжения бытовой сети 220 Вольт в необходимые 12 Вольт. Чаще всего в продаже вы встретите электронные трансформаторы,

    Электронный трансформатор

    к их основным достоинствам относятся:

    - малый габаритный размер и вес

    - встроенные системы защиты такие как от короткого замыкания, плавный пуск значительно продлевающий срок жизни ламп и т.п.

    - автоматическая регулировка напряжения

    - постоянное напряжение на выходе

    - низкий уровень шума



    Выбор трансформатора (блока питания) для точечных светильников.

    К основным характеристикам трансформаторов для точечных светильников относятся:

    - Выходное напряжение

    - Номинальная мощность

    -  Выходной ток

    Выходное напряжение для галогенных ламп в точечных светильниках обычно должно быть 12В.

    Номинальная мощность трансформатора рассчитывается исходя из суммарной мощности подключаемых к нему светильников, плюс небольшой запас.

    Так например, при параллельном подключении к трансформатору трех точечных светильников по 50Вт каждый, номинальная мощность трансформатора должна быть больше 150Вт, значит берем 210Вт.
    Следует отметить, что трансформаторы для точечных светильников на 12в выпускаются стандартных мощностей это: 60Вт, 70Вт, 105Вт, 150Вт, 210Вт, 250Вт, 400Вт.


    Очень важная характеристика трансформатора для точечных светильников это выходной ток. Ведь малое напряжение предполагает высокий ток, который соответственно вызывает падение напряжения в проводах и если их неправильно подобрать, возможны очень неприятные последствия. Ниже представлена таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины.



    Таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины

    таблица выбора сечения кабеля для точечных светильников 12в в зависимости от его длины

    Если рассмотреть на нашем примере, описанном выше, где мы выбрали трансформатор на 210Вт, выходной ток такого трансформатора достигает 18 Ампер! В нашей таблице для такого тока, подбираем минимальное сечение кабеля, которое равно 1.5 кв. мм., при  этом максимальная длина его не должна превышать 3,4 метра.

    Чтобы свечение было равномерное у всех точечных светильников на 12в, запитанных от одного трансформатора, при параллельном подключении длины всех проводов должны совпадать (последовательная схема подключения для точечных светильников 12В не применяется).

    Даже если один точечный светильник расположен совсем близко к трансформатору, а два других дальше, все равно длины каждого из проводов идущих от трансформатора к точечному светильнику 12в должны быть равны.

    Если же, допустим, расстояние оказывается большим, чем минимально возможное из таблицы, то необходимо брать провод большего сечения, так например если в нашем примере мы проложим кабель 2.5. кв.мм., то он может быть длинной уже до 5,7 метра.

    Схема параллельного подключения точечных светильников на 12В выглядит так:



    Схема подключения точечных светильников 12В



    Самый оптимальный вариант подключения точечных светильников на 12В, это когда на каждую точку стоит свой понижающий трансформатор, это несколько повышает стоимость набора освещения, но несомненно стоит того. Отпадает проблема с расчетом длин и сечений проводов, а главное при выходе из строя одного трансформатора, остальные лампы группы продолжат гореть. Схема подключения точечных светильников 12 Вольт, каждый через свой трансформатор, представлена ниже.



    Схема подключения точечных светильников 12В с индивидуальными трансформаторами



     Обе представленные схемы, верны как для светильников на 12В постоянного, так и переменного тока. В случае с лампами на 12 Вольт переменного тока, полярность подключения проводов не важна, пусть вас не смущает маркировка клемм на схеме "+" и "-".

    Основные преимущества точечных светильников 12В:

    - Безопасность, низкая вероятность поражения током человека или возникновения возгорания

    - Больший срок службы ламп, в связи с их особенностями, а так же с дополнительными защитами реализованными в трансформаторе.

    Основные минусы точечных светильников на 12В:

    - Необходимость установки в схему трансформатора и связанные с этим сложности.

    - Необходимость точного расчета и подбора сечений и длин проводов, из-за высокого тока.

    Решать, какие именно выбрать точечные светильники на 220В или на 12В вам, но сейчас общая тенденция выражается в отказе от схем с отдельными трансформаторами. У многих производителей уже есть в линейке продуктов надежные галогенные лампы с питанием 220В для точечных светильников, а производители диодных ламп пошли еще дальше, и встраивают преобразователи напряжения в корпуса ламп, так что для их работы не требуется никаких изменений в проводке, подробнее об этом мы уже писали в статье «Замена ламп на светодиодные».

    Как установить и подключить точечные светодиодные светильники

    Подключение точечных светодиодных светильников своими руками

    В этой статье мы рассмотрим установку и подключение групп точечных светодиодных светильников. Для монтажа светильников был подготовлен потолочный короб из профилей и гипсокартона.

    Подключение точечных светодиодных светильников своими рукамиПотолочный короб из гипсокартона

    Нам необходимо сделать так, чтобы каждая группа светильников была привязана к отдельной клавише выключателя, как представлено на схеме ниже:

    Схема подключения точечных светодиодных светильниковСхема подключения точечных светодиодных светильников Пояснение к схеме:

    Мы видим, что фаза с распределительной коробки через соединение С2 уходит на двухклавишный выключатель по коричневой жиле кабеля ВВГ 3х1.5. Затем фаза возвращается в распределительную коробку по синей и жёлтой жиле того же кабеля и через соединения С4 и С3 уходит на первую и вторую группу светильников соответственно. Ноль через соединение С1 уходит на обе группы светильников. Таким образом каждая группа светильников зависит от своей клавиши выключателя.

    Питающий кабель необходимо проложить заранее, до зашивки короба листами гипсокартона.

    Питание подходит только к первому светильнику в группе, остальные соединяются отрезками провода и подключаются параллельно.

    Подключение точечных светодиодных светильников своими руками
    Технологическая последовательность подключения представлена ниже:

    1. Распаковываем светильник типоразмера MR-16. Устанавливаем «усы». В комплекте со светильником идёт патрон GU5.3

    Как говорилось выше, для подключения светильников я использовал двужильный провод ПВС 2х1,5.

    Я использовал именно провод из-за удобства подключения, так как жилы патрона светильника также представлены витым проводом, и делать скрутку, в таком случае, намного удобнее.

    Если вы решили использовать кабель, например ВВГ 2х1,5, то в таком случае для подключения точечных светильников очень удобно использовать зажимные клеммники Wago.

    2. Нарезаем куски провода, которыми будем соединять светильники в группе. Длину провода принимаем на 20-30 см больше чем расстояние между отверстиями под светильники. Жилы провода удобнее зачистить ещё до прокладки.

    3. Прокидываем куски провода между отверстиями под светильники. Для удобства можно использовать какую-либо жёсткую основу, я использовал кусок кабеля ВВГ, к которому с помощью изоленты крепил провод ПВС.

    Схема прокладки провода под подвесным потолком из ГКЛСхема прокладки провода под подвесным потолком из ГКЛ Схема прокладки провода под подвесным потолком из ГКЛ

    4. Оголяем жилы патрона и производим подключение к проводу, выполняя скрутку. Далее, поверх скрутки одеваем клеммник и затягиваем болты. Для надёжности поверхность клеммника можно обмотать изолентой.

    5. Выполняем аналогичные операции для всей группы светильников. Последний светильник в группе подключается только к одному проводу.

    6. Далее устанавливаем светильник в отверстие в коробе. Подключаем лампу с цоколем GU 5.3 и фиксируем её с помощью специального кольца, идущего в комплекте со светильником.

    Подключение групп точечных светильников завершено. Мы подключили две группы точечных светильников каждая из которых привязана к своей клавише выключателя. Если нам необходимо подключить четыре группы осветительных приборов, то используем уже два двухклавишных выключателя.

    Подключение точечных светодиодных светильников своими руками Подключение точечных светодиодных светильников своими руками

    параллельно или последовательно, монтаж трансформатора

    Содержание статьи:

    Установка точечных осветительных приборов подходит для создания основного освещения и добавочной местной подсветки. Благодаря разнообразию патронных конструкций для монтажа могут использоваться лампочки с разными видами цоколей. Конструкция устройств достаточно проста, поэтому даже новичку в электромонтажных работах под силу разобраться, как подключить точечные светильники и выполнить правильное подсоединение их к домашней сети.

    Конструкция приборов и разновидности

    Монтаж точечного светильника

    Чаще всего подключение точечных светильников выполняют в навесную или накладную потолочную конструкцию, содержащую некоторое пространство между черновой и чистовой поверхностью. В этих пустотах располагаются задники приборов, а также проводка и иные элементы, ответственные за электроснабжение. Размещать такие светильники в ванной и других помещениях с повышенной влажностью нежелательно. Один или несколько приборов можно установить в шкаф для создания подсветки.

    Каждый отдельный светильник включает в себя следующие элементы:

    • Отражающее устройство с возможностью задания направления потока света.
    • Лампа. Используются лампочки разных типов – с галогенным газом, на светодиодах, люминесцентные.
    • Корпус с крепежными элементами (пружинный механизм и лапки).
    • Наружная панель, ограничивающая площадь. Она может иметь самые разные дизайнерские исполнения, цвета, формы (звезда, цветок и проч.), быть выполненной из различных материалов – дерева, пластмассы, металла.

    Конструкция точечного светильника

    По способу монтажа светильники можно разделить на две категории. Первые принято встраивать в заранее обустроенные углубления, вторые – монтировать на саму поверхность посредством специальных зажимов. Последний вариант отличается крупными габаритами, для маленькой комнаты он не подойдет.

    На эксплуатационные качества устройства влияет и тип используемых ламп. Галогенные варианты отличаются длительным сроком службы, яркостью и естественностью освещения, экологической безопасностью. Но у них есть и минусы: большое потребление энергии и недостаточная устойчивость к скачкам сетевого напряжения. Куда более экономичны устройства со светодиодами и люминесцентные лампы. При использовании последних нужно обращаться с колбой весьма аккуратно, так как в ней находится некоторое количество ртутных соединений. Не менее осторожным нужно быть с галогенками: до их колб вообще нельзя дотрагиваться руками.

    Светодиодные лампы отличаются наиболее высокой ценой из всех типов. Зато они долго служат и хорошо переносят скачки напряжения до 60 В. В продаже можно найти лампочки с белым светом и с теплым желтоватым.

    Материалы для монтажа

    Выключатель с функцией подсветки в корпусе

    Перед тем как начинать обустраивать ниши и потом подсоединять светильники в сеть, мастеру нужно убедиться в наличии необходимых материалов и инструментария. Потребуется купить:

    • кабели,
    • выключатель света,
    • изоленту с термоусадочными свойствами,
    • зажимные колодки и гильзочки для монтажа проводов.

    Должно быть подготовлено требуемое число светильников и лампочек для них.

    Важнейшими критериями выбора провода является неподверженность горению и стойкость к воздействию высокотемпературной среды. Хорошо подойдет РКГМ провод из меди, снабженный двойным изоляционным покрытием: верхний слой выполнен из стекловолоконного материала, нижний – из резинового. Благодаря жаростойкости и негорючести такой кабель можно установить даже в банном помещении.

    Требования к монтажу

    Оптимальный вариант для натяжного потолка – светодиодные светильники

    Намереваясь устанавливать систему точечных светильников, большое значение нужно придавать соблюдению требований пожарной безопасности. Это связано с особенностями потолочных конструкций, куда чаще всего подключаются приборы: зачастую это навесные системы, элементы которых делаются из материалов, обладающих свойством горючести – ПВХ, пластмассовые панели, листовые полотнища с содержанием МДФ.

    Большое значение имеют надежность разводки и соединения кабелей, температура нагревания ламп. Последняя определяется их типом: для достижения одной и той же степени освещенности светодиодный элемент должен обладать меньшей мощностью, чем галогенка. Если были выбраны галогенные элементы или традиционные лампочки с вольфрамовой ниткой, нужно особенно тщательно выбирать тип провода, избегая горючих вариантов.

    Чтобы пространство вокруг кабелей меньше нагревалось, рекомендуется монтировать светоотражающие элементы и термические кольца.

    Пренебрежение правилами пожаробезопасности может привести к повреждению изоляционного слоя проводов и короткому замыканию.

    Схемы подключения на 220 В

    Существуют точечные устройства с рабочим напряжением 12 и 220 В. Для эксплуатации приборов первого типа потребуется приобрести понижающий трансформатор. С точки зрения безопасности эти устройства несколько выигрышнее, но рассчитанные на 220 В более просты в подключении. Существует несколько вариантов соединения их с домашней электросетью.

    Последовательное подключение

    Последовательная схема подключения

    Схема последовательного подключения светильников очень проста и реализуется даже мастером с минимальным опытом. Однако при ее реализации существует вероятность перебоев в работе системы, а при выходе из строя одного осветительного прибора произойдет разрыв цепи и оставшиеся светильники также перестанут работать. Подключение спотов к электрической проводке здесь реализуется последовательно один за другим. Рекомендуется делать цепь небольшой, не более 5-6 элементов.

    Для восстановления работы цепи потребуется разбирать ее и тестировать работу всех спотов поочередно. Фаза от одного прибора подается на следующий, а к последнему подключается нуль. Предварительно фазный провод направляется на выключатель. Чтобы установить тройную проводочную конструкцию, заземление подается к соответствующим зажимам каждого элемента. Организовать его можно через переключатель света или розеточное гнездо.

    Схемы параллельного подключения

    Параллельное подключение

    Данный вариант схемы подключения потолочных светильников отличается большей сложностью в реализации. При этом чем большее число спотов подключается, тем крупнее будут затраты временных и финансовых ресурсов. Но этот метод обеспечивает работу устройств с заявленной производителем силой, к тому же, при потере одним из них работоспособности остальные светильники продолжат работу. За счет этого данный метод не теряет популярности.

    При шлейфовом подключении от распредкоробки провод протягивается к первому прибору. Фрагмент второго кабеля соединяется с выходом светильника одним концом и со следующим элементом – другим. Такие операции повторяются для каждого элемента. Работать все приборы будут от одного переключателя. Если решено сделать зонирование и поделить светильники на два блока, подключать нужно через выключатель с двумя кнопками.

    При лучевом подключении для каждого прибора требуется свой кабель, поэтому схема наиболее трудная в исполнении. Из распредкоробки провод тянут к центру комнаты, фиксируют его и к каждому прибору протягивают отдельный отрезок.

    Подключение точечных светильников на 12 В

    Схема подключения с трансформатором на 12 В

    Электросхемы имеют идентичны вид, но провод от переключателя ведут к преобразователю, а с его выходных зажимов к лампочкам. При использовании большого числа осветительных приборов используют двухклавишный выключатель и пару трансформаторов. Тогда схема имеет разветвленный на две линии вид. Для плавной регуляции степени освещенности рекомендуется использовать переключатель-диммер с кнопкой или округлой рукояткой.

    Выбор мощности преобразователя/трансформатора

    Для бесперебойной работы светильников требуется, чтобы мощность устройства на 12-20% превышала суммарный показатель подсоединенных к нему устройств. Если надо приобрести понижающий трансформаторный аппарат, чтобы подключать к нему 6 точечных осветительных элементов с 40-ваттными лампочками накаливания, оптимальный мощностный показатель для него будет равен (6*40)*1,2=288 Вт (на практике – 280).

    Для подсоединения большого числа источников света требуются высокомощные трансформаторы, отличающиеся большими габаритами. Зачастую сложно подобрать оптимальное место для размещения такого устройства в комнате. Можно разделить источники на две группы и к каждой подключить подходящий по мощности аппарат.

    Особенности монтажа

    Последовательность и набор операций для разных типов потолочных конструкций будет несколько отличаться.

    В натяжные потолки

    Монтаж светильника в натяжной потолок

    Кабельные разводки монтируют заранее, укрепляя их на потолке, но не подсоединяя к питанию. Устанавливают подвесные осветительные устройства. Потом подсоединяют к ним кабели и проверяют корректность функционирования. Перед обустройством натяжной конструкции выключают питание, демонтируют лампочки и компоненты, способные пострадать от высокотемпературной среды. По окончании работ в потолке прорезают дыры, ставят кольца-уплотнители и собирают приборы.

    В потолки из гипсокартона

    Установка в гипсокартон

    Целесообразно разметить положение будущих светильников на поверхности и затем подготовить ниши с помощью дрели, оснащенной коронкой подходящего габарита. При нарезании провода можно оставлять запасную длину до 20 см с поправкой на смещения позиций. Но не следует забывать, что кабели крепятся к базовой потолочной поверхности. Они должны торчать над уровнем гипсокартона на 6-10 см, и лишнюю длину срезать проще, чем добавить недостающую.

    Этапы монтажа

    Для получения надежной конструкции нужно придерживаться надлежащей последовательности работ.

    Расположение точечных светильников

    Подготовка к установке натяжных потолков

    На этом этапе подготавливают эскиз с указанием точек размещения спотов и расстояний между ними. От прибора до стены должно быть не менее 0,6 м, до другого светильника – 1 м или более.

    Прокладка провода

    Лучше делать это до монтажа натяжного покрытия. После установки каркаса, на который планируется крепить листы, осуществляют размещение фазных и нулевых проводников, ориентируясь на выбранную схему и места расположения спотов. Коммутирование осуществляется с помощью гильз и обжимного пресса.

    Подготовка отверстий

    Расположение светильника в натяжном потолке

    Используются дрель и коронка, подходящая для материала потолка и размера отверстий. При отсутствии коронки границы отверстий размечают карандашом и прорезают канцелярским ножиком.

    Подключение точечных светильников

    Его производят при обесточенной сети. Проще всего, если приборы снабжены проводками по умолчанию. В противном случае надо ослабить клеммные зажимы, закрутить кончики руками и прижать плоскогубцами.

    Закрепление

    Обычно споты крепятся парой боковых скоб, которые отгибаются кверху до упора и размещаются в потолочное отверстие. Они не должны контактировать с питающими кабелями.

    Основной провод соединяют с переключателем и распредкоробкой. Включив питание, проверяют работоспособность светильников.
