Электрическая проводка в доме или квартире. Виды электрической проводки

Разобрались с розетками и выключателями, обращаемся к сути вещей

Под электрической проводкой понимаются все электрические провода и кабели, проложенные в доме или квартире. Они предназначены для подачи электроэнергии на бытовые и осветительные приборы. Сегодня мы без техники никуда, поэтому давайте познакомимся поближе со всеми этими кабелями и распределительными коробками.

Типы электрической проводки

Различают два типа электрической проводки: скрытую и открытую. Структура самой проводки, независимо от ее типа, всегда одинакова: в квартиру или дом вводится основной питающий кабель, который подключается к электрическому счетчику. От счетчика во все комнаты отходят питающие кабели-ветки. В комнатах кабели разветвляются еще больше: на розетки, к выключателям, к осветительным приборам.

1. Скрытая проводка

Само название скрытой проводки подразумевает, что электрические кабели спрятаны внутри стен, перегородок и перекрытий, их не видно.

Нашему взору доступны только промежуточные или конечные точки: распределительные коробки, выключатели, осветительные приборы, розетки и счетчики.

Скрытая проводка применяется в современных панельных, монолитных и кирпичных домах. Электрические кабели располагаются в специальных каналах внутри стен или за декоративными или гипсокартонными панелями.

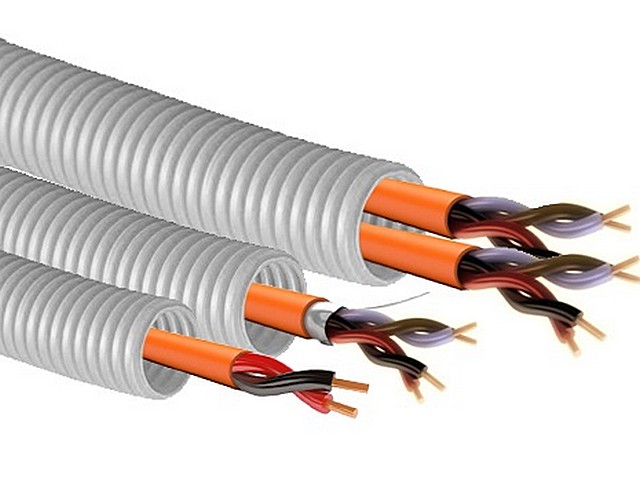

Кабельный канал представляет собой обыкновенную трубку из ПВХ, которая залита внутрь панели или уложена в специально вырубленные канавки в стенах или потолке. Оканчиваются такие каналы, как правило, установочными коробками, в которые и монтируются розетки и выключатели.

Главный плюс скрытой проводки — ее незаметность. А вот ремонт, замена и перепланировка, особенно в монолитных или кирпичных домах — довольно хлопотливая процедура: приходится вскрывать стены, а после замены снова их замазывать и закрашивать.

2. Открытая проводка

Открытая проводка располагается поверх стены или потолка. Но открытая — не значит «незащищенная».

Для открытой проводки точно так же используются либо готовые кабельные каналы (кабелегоны), либо ПВХ-трубки, в которые укладываются провода. В некоторых случаях открытую проводку делают кабелями в двойной или даже тройной изоляции. Так, например, делают проводку на дачах и в загородных деревянных коттеджах. Для открытой проводки используются специальные розетки, выключатели и распределительные коробки. Они имеют закрытый корпус, и крепятся прямо на стену.

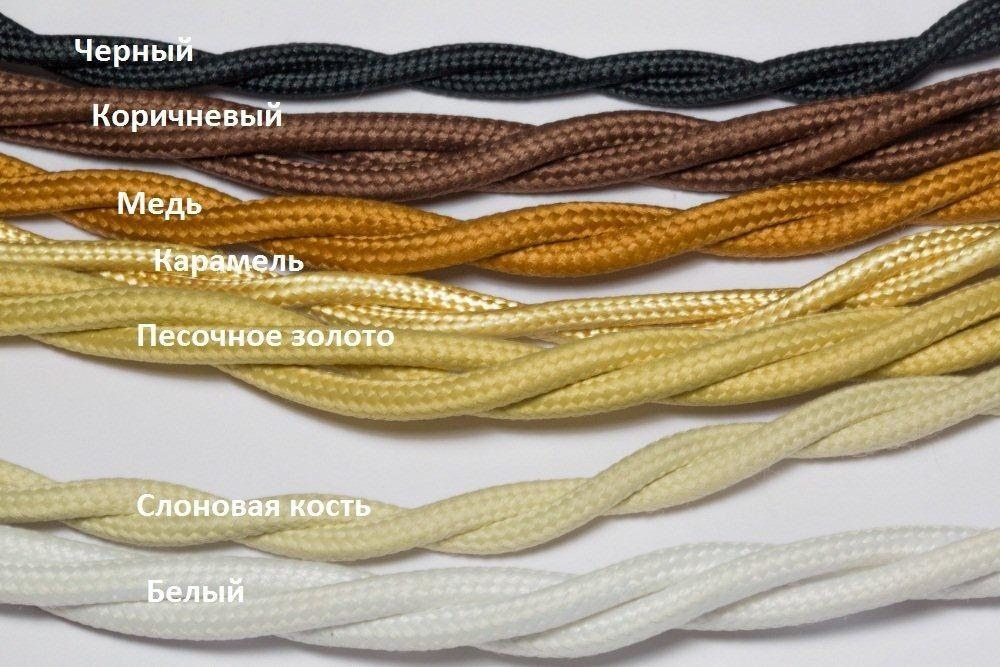

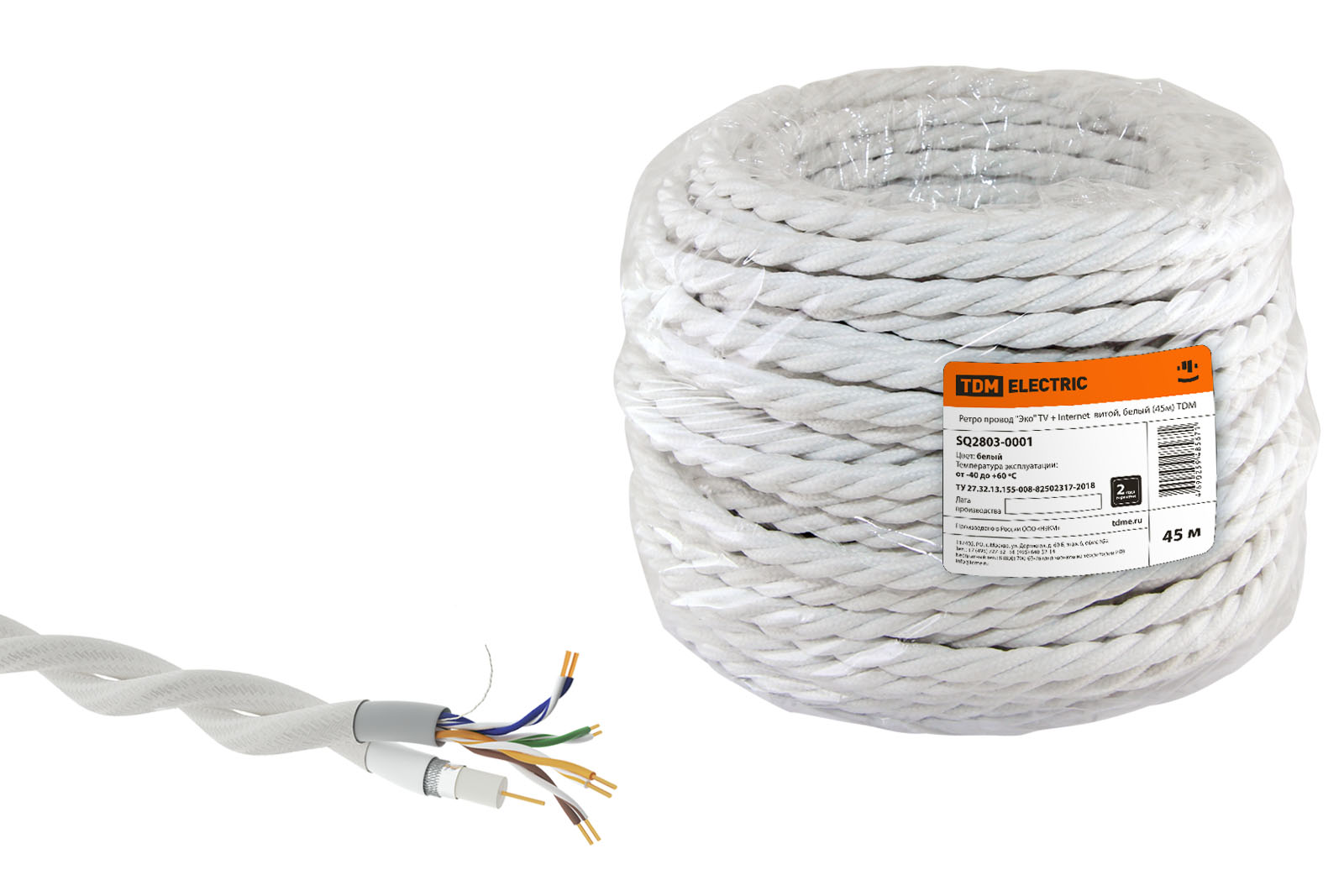

Дизайнеры интерьеров иногда используют открытую проводку как элемент декора, например, при реализации проекта в стиле стимпанк, кантри или лофт. Для таких проектов применяются разноцветные провода и кабели, провода в тканевой оплётке, специальный дизайнерский крепеж.

Важный плюс открытой проводки — ее ремонт, замена или подключение новых веток производится без особых трудозатрат: не нужно долбить стены и восстанавливать их после работы. Минус — проводку видно, но для кого-то и этот минус может стать плюсом.

Типы проводов

Для прокладки электрической проводки применяются кабели и провода. Для неспециалиста особой разницы между этими понятиями нет, но при прокладке проводки важно знать, чем она будет сделана: кабелем или проводом.

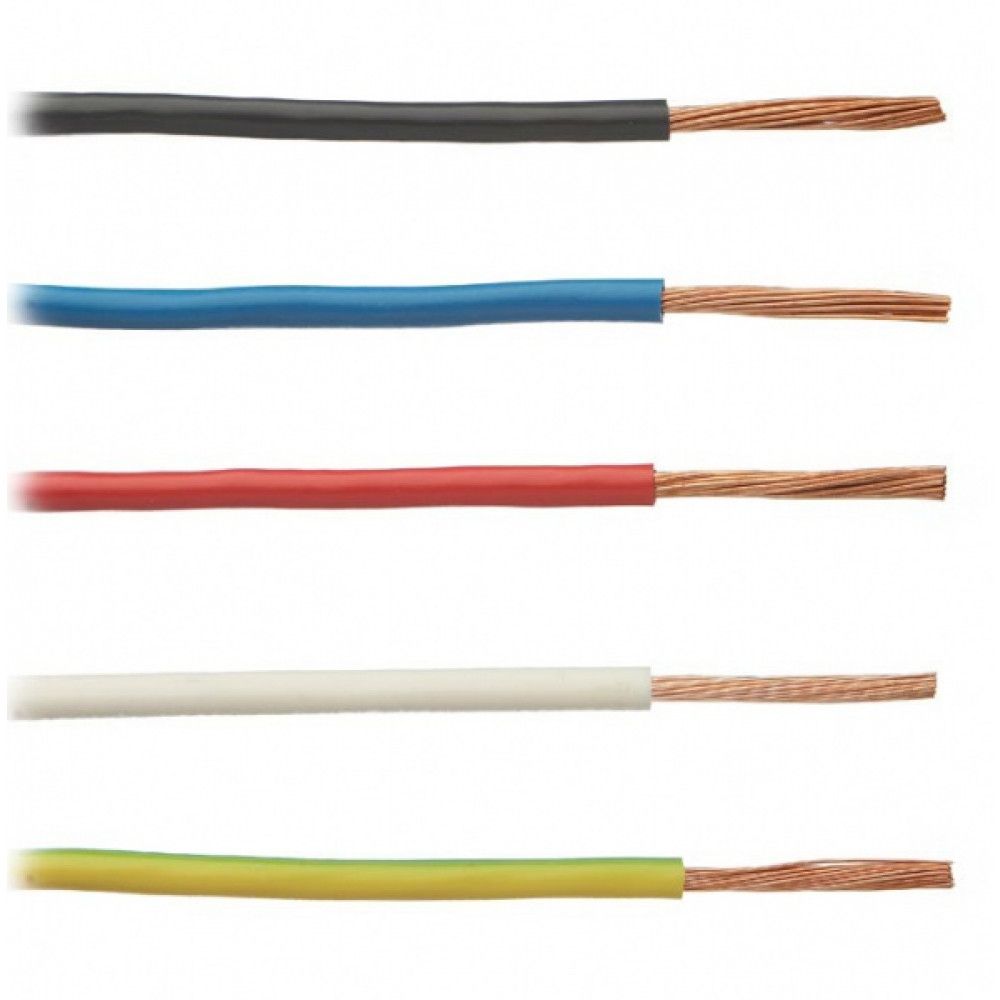

Провод

Провод — это одна цельная проволочная металлическая жила. Провода могут быть неизолированные, а могут быть покрыты слоем изоляционного материала. Они также делятся на одноволосковые (монолитные) и многоволосковые (плетеные). Первые используют для устройства скрытой проводки.  Провода плетеного типа более гибкие и меньше ломаются при частых сгибах и перекручиваниях, поэтому их часто применяют для питания бытовой техники.

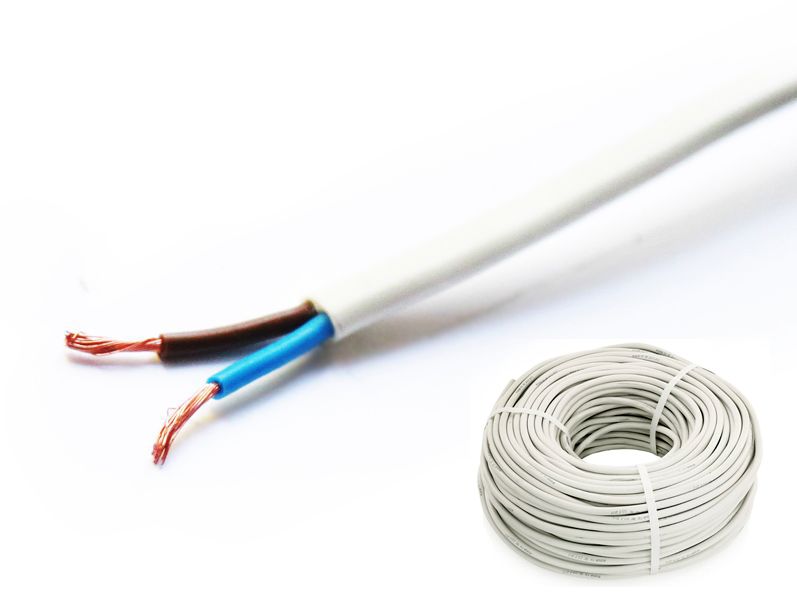

1. Провод ПВС



Этот провод часто используют для ремонта электросетей. Он также подходит для изготовления удлинителей и шнуров для любого вида техники. Гибкость и легкость делают ПВС незаменимым помощником для проведения освещения и монтажа розеток.

2. Провод ПБПП



Плоский электрический провод с двумя или тремя монолитными жилами из меди. Это универсальный проводник электрического тока, высокого качества: ПБПП можно использовать при проведении электромонтажных работ в частном доме, квартире или на даче. Он подходит для подключения освещения, а также для монтажа электрических розеток и выключателей.

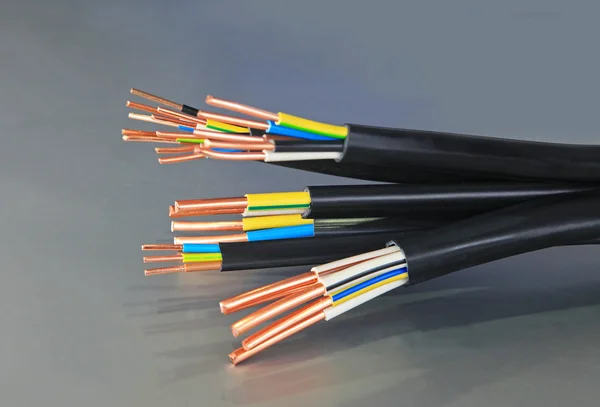

Кабель

Кабель — это несколько изолированных проводов в общей защитной изоляции. Количество проводов в кабеле может быть различным. Для бытовой электропроводки применяются двух-, трех- и четырехжильные кабели сечением от 2,5 до 4 мм.

Провода и кабели для бытовой электропроводки изготавливают из меди или алюминия. В старых домах, которым более 15 – 20 лет, раньше использовалась алюминиевая проводка. Современные дома оборудуются медными кабелями: при одинаковом сечении провода медные кабели способны выдерживать большую электрическую нагрузку. Кроме того, медные кабели более гибкие и меньше подвержены окислению.

Важно: старайтесь не допускать соединения медных и алюминиевых проводов. В месте такого контакта происходит химическая реакция окисления с выделением большого количества тепла. Возможно возгорание. Выполняйте проводку кабелями из одного материала.

1. Кабель NYM

Качественный немецкий кабель, состоящий из 1-5 жил. Применяется для прокладки осветительных и силовых сетей как внутри помещений, так и на открытом воздухе. Его отличительная черта – высокая степень безопасности. Этот кабель также отличается влаго- и термостойкостью, но не любит солнечный свет, поэтому от прямых лучей его необходимо защищать.

2. Кабель ВВГ



Кабель с прекрасными изоляционными характеристиками. Он состоит из одной жилы, благодаря чему его удобно прокладывать внутри стен. Чаще всего ВВГ используют, когда самостоятельно занимаются монтажом или заменой электропроводки в квартире. Срок эксплуатации такого кабеля – не менее 30 лет.

Проводка для мощной техники

Для бытовых электроплит и электродуховок рекомендуется прокладывать отдельную ветку электропроводки. Для этой ветки используются более мощные кабели с медными жилами в двойной изоляции, сечением не менее 6 мм, устанавливаются специальные силовые розетки.

Распределительные коробки

Для организации электрической сети дома или квартиры используются распределительные коробки, или, как их еще называют, разветкоробки. Они устанавливаются в местах соединения, или, если хотите, разветвления отдельных кабелей электропроводки. Такие коробки есть в каждой комнате. Обычно они располагаются под потолком. Существуют распределительные коробки двух типов: для скрытой и наружной установки.

Скрытые распределительные коробки утапливаются в специальные гнезда под потолком, в месте схождения нескольких кабельных каналов. В коробку приходит основной питающий кабель, а от него ответвляются кабели для питания розеток, кабель для выключателя, кабели для питания осветительных приборов: люстр, бра, секций спотов и т.д.. Открытые коробки крепятся прямо на стену в наиболее удобном для этого месте.

Провод для проводки в гараже

Выбор электрокабеля для проводки – важный и ответственный этап в процессе организации подключения гаража к электричеству.

Требования, предъявляемые к электрическим линиям

Выбирая кабель для проводки, руководствуйтесь советами опытных электромонтажников или собственными расчетами. Существуют общепринятые правила и СНиП, которые регламентируют применение металлических шнуров для кабелей. И использование этих правил обеспечивает безопасность и долговечность проводки в доме или гараже.

Прежде чем выбрать электрокабель, учтите, что сеть должна выдерживать значительную нагрузку, ведь в гаражах включают не только лампочки, но и:

  • болгарки
  • станки
  • сварочные аппараты

Если не предусмотреть это, можно столкнуться с проблемами в виде замыкания или пожара, а это может иметь неприятные последствия не только для техники, но и для людей.

Для настройки электропроводки редко используют отдельно металлические шнуры. Обычно применяют трехжильный кабель. В его основе лежит алюминиевая или медная проволока. В зависимости от типа металла она обладает разным сечением и выдерживает разный уровень напряжения.

Автоматы и УЗО

Автоматы применяются с учетом нагрузки, которую может выдержать электросеть в помещении. При ее увеличении автомат отключает подачу электричества, чтобы избежать замыкания. Используют такие типы автоматов:

  • в быту – от 3000 А
  • на вводе в квартиру – от 6000 А
  • в производственных помещениях – 6000-10000 А

В гараже целесообразно ставить автомат третьего типа. Проводка должна соответствовать допустимому напряжению. Не пренебрегайте этим правилом, ведь слишком сильная нагрузка может привести к серьезным последствиям.

Для защиты человека от повреждения током применяется еще один вид автоматов – устройство защитного отключения. Оно не только отключает ток в момент случайного прикосновения к электросети, но и служит для контроля состояния их изоляции. Существуют приборы, которые совмещают в себе функции обычного автомата и УЗО. Их очень удобно использовать в небольших помещениях.

Алюминиевый провод

Алюминий – распространенный материал, соответственно, кабели с ним стоят меньше, чем с медью. Также этот материал достаточно легкий, поэтому его удобно использовать для уменьшения воздействия на место крепления.

Такая проводка обладает повышенным электрическим сопротивлением, поэтому по новым требованиям рекомендуется применение электрошнуров с сечением не менее 16мм. А это значит, что используется электрокабель большей толщины. При этом стоит учитывать, что этот металл обладает свойством окисляться при взаимодействии с кислородом, а образующаяся пленка имеет пониженную токопроводимость. Находясь в кабеле, она появляется в верхней части, уменьшая тем самым поперечное сечение и увеличивая сопротивление. При значительном напряжении такой металлический шнур нагревается. Но этого можно избежать, если использовать в гараже проволоку с достаточным сечением.

Существуют правила эксплуатации таких электрокабелей:

  • достаточное поперечное сечение
  • применение зажимных контактов и специальной смазки для соединения отдельных частей
  • срок эксплуатации составляет не более 25 лет

Алюминий обладает свойством расширяться при нагревании. То же самое происходит с металлическими шнурами. При нагрузке они могут увеличиться в диаметре, но после остывания приобретают привычную форму. За счет этого может наблюдаться ослабление контактов на концах электропроволок, поэтому периодически проверяйте и подтягивайте их. Также обязательно ставьте автоматы или УЗО в гараже.

Медный провод

Электропровода из этого металла характеризуются меньшим удельным сопротивлением. То есть при одинаковом размере сечения такой металлический шнур пропустит больше тока, чем алюминиевый. Также медный провод имеет следующие свойства:

  • устойчив к физическому воздействию
  • обладает большим сроком эксплуатации
  • не снижает уровень токопроводимости при окислении

Как и алюминий, медь окисляется. Но пленка, образующаяся на поверхности, имеет совсем другие свойства. В отличие от пленки на алюминии, она обладает большей токопроводимостью. Но ее легко нарушить, для этого достаточно скрутить два электрокабеля. Окисление происходит при невысокой температуре, процесс ускоряется при нагревании меди свыше 70 градусов.

Исходя из свойств медного электропровода, очевидно, что его использование позволяет получить качественный и безопасный кабель для проводки в гараже.

Сравнение свойств электропроводов и применение их в одной проводке

Чтобы рассчитать сечение и выбрать, какой кабель будет использоваться для проводки в гараже, ориентируйтесь на данные из таблицы.



Сечение, мм2

Медь

Алюминий

Ток, А

Мощность, кВТ

Ток, А

Мощность, кВт

220 В

380 В

220 В

380 В

6

34

7,4

12

26

5,7

9,8

10

50

11

19

38

8,3

14

16

80

17

30

55

12

20

25

100

22

38

65

14

24

35

135

29

51

75

16

28



Данные таблицы наглядно показывают, насколько медные провода эффективнее. Если вы не имеете возможности сделать всю проводку в гараже из кабеля электропроводами из меди, комбинируйте. Но при этом желательно придерживаться некоторых рекомендаций.

Рекомендации к применению электропроводов

Определите, какие розетки будут использоваться для мощных приборов и подведите к ним провода из меди. Так вы обезопасите себя от перегрева кабеля и его выхода из строя. А к осветительным приборам можно подвести алюминиевые провода. Нагрузка на них не настолько велика, поэтому здесь можно сэкономить, но не забывайте об установке автоматов. Учтите, что скручивать медные и алюминиевые провода нельзя. Это обусловлено их физическими свойствами. За счет разной токопроводимости, места соединения будут нагреваться. Так как алюминий расширяется при нагревании, а медь нет, то будет иметь место некоторая деформация провода из первого металла.

Поэтому для использования электропроводов из разных металлов применяют соединение «орешек». В нем используются три пластины. Таким образом, разные металлы контактируют друг с другом через пластину. И удается избежать сложностей, которые возникают при скручивании разных типов электропроводов. Также соединение может происходить с помощью пружинных клемм, при этом зачищаются первые 15-20 мм проволоки. После этого она вставляется в отверстия, где зажимаются рычагами, в середине таких клемм находится смазка, которая предотвращает окисление.

Выбирая тип электрокабеля, ориентируйтесь на его маркировку. Есть электрошнуры, которые специально используют под штукатурку. Они устойчивы к воспламенению и горению. Другие виды удобны при работе с гипсокартоном, они не только не горят, но и не дымят. Также важный параметр – количество жил. Дополнительно электрошнур маркируется буквами, которые означают вид изоляции. Она может быть выполнена из ПВХ или вообще отсутствовать.

Какой кабель использовать для проводки в квартире – ГОСТ

При проектировании и монтаже электропроводки важным моментом является выбор марки кабеля. От этого зависит безаварийная работа электроприборов и безопасность жителей дома.

В советское время для скрытой проводки использовался алюминиевый провод в резиновой изоляции. Сейчас магазины и базы стройматериалов предлагают широкий выбор кабелей, но не все марки соответствуют требованиям ПУЭ для прокладки скрытой проводки. Поэтому важно знать, какой кабель использовать для проводки в квартире.

Эта статья предназначена в первую очередь тем людям, которые хотят самостоятельно проложить проводку или проконтролировать работающую в квартире бригаду наёмных работников. Она будет полезна так же начинающим и опытным электромонтёрам.

В связи с тем, что Правилами Устройства Электроустановок запрещена прокладка алюминиевых кабелей для электропроводки в квартире, эти виды проводов в статье не рассматриваются. Не рассказывается также про самонесущий кабель СИП, которым выполняется ввод в здание.

Критерий выбора кабеля для «домашнего» электромонтажа

Ремонт квартиры обходится достаточно дорого, поэтому в процессе его выполнения появляется желание немного сэкономить и, приходя в магазин, приобрести более дешёвый кабель. Дешёвые провода предлагают установить также некоторые электромонтажники для снижения цены на свои услуги.

Не всегда есть необходимость выбирать самую дорогую марку и закладывать в стену провод с большим запасом по качеству и сечению, но какой кабель использовать для проводки, чтобы он обеспечил многолетнюю безаварийную эксплуатацию электроприборов?

На этот вопрос Правила Устройства Электроустановок в п. 2.1.48 дают чёткий и однозначный ответ — запрещается использовать провода и кабели в непредназначенных для них условиях и целях.

Следовательно, для монтажа электропроводки в квартирах и частных домах допустимо применять только такой провод, в характеристиках которого есть фраза «распределение и передача электрической энергии». Причём учитывать нужно не рекламу магазина или утверждение продавцом, а сертификат фирмы-производителя. При его отсутствии в магазине этот документ можно найти в интернете.

ГОСТ при выборе кабеля

В настоящее время главным нормативным документом, который следует учитывать при выборе типа кабеля для электропроводки, является ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности.»

В этом документе есть расшифровка всех названий и буквенных обозначений кабелей, применяемых для распределения электроэнергии и которые обеспечивают необходимую пожарную безопасность — нг, LS, FRLS, LTx и другие.

В таблице 2 этого ГОСТа содержится информация о том, для каких целей необходимо использовать различные типы кабелей. В графе «Кабель без обозначений» указано назначение обычного провода ВВГ, без дополнительных свойств. Его применение допустимо только на производстве.

В квартирах и частных домах этот кабель не применяется, а при прокладке на предприятиях его в пучке необходимо для предотвращения пожара в аварийной ситуации дополнительно защищать его стальными трубами или гофрированным шлангом.

Во втором разделе данного ГОСТа рассказывается о негорючем кабеле, который обозначается дополнительными буквами НГ (ВВГнг). Этот провод может дополнительно маркироваться буквами A, B, C, D. Это обозначение указывается в скобках, а самым распространённым видом кабельной продукции является ВВГнг (А).

Эта буква показывает сопротивляемость изоляции горению. При её наличии кабель допускается прокладывать в пучке без дополнительной защиты в наружных кабельных сооружениях, но не в офисах или жилых зданиях.

И только в третьем разделе указан провод, который допускается использовать внутри жилых помещений. Это кабель с малодымящей изоляцией ВВГнг LS.

Какой кабель выбрать для монтажа электропроводки

Так какой кабель выбрать для монтажа электропроводки? Прежде всего токопроводящая жила должна быть медной. Это условие указывается в ПУЭ п.7.1.34 и СП 31-110-2003, п. 14.3.

Друзья на сегодняшний день в продаже существует более 100 марок проводов и кабелей и каждый из них делится на несколько разновидностей. В данной статье я представлю всего лишь ДВА типа кабелей, которые 99% электриков на сегодняшний день (осень 2019 года) используют в своей работе. Хочу подчеркнуть НОРМАЛЬНЫХ электриков, которые занимаются электромонтажом профессионально. Не верите – спросите у них!

Чаще всего для монтажа внутренней электропроводки используются кабеля марок ВВГ и NYM.

Информация! Согласно ПУЭ, алюминиевые кабеля используются только в том случае, если их сечение не менее 16мм², а кабелями сечением от 2,5мм² допускается подключать только электроустановки, относящиеся к инженерному оборудованию зданий — насосы, лифты, установки вентиляции и кондиционирования и другие.

Кабель марки ВВГ и его разновидности

Самый распространённый и доступный по цене тип кабеля для скрытой проводки — ВВГ. Именно его чаще всего используют в России и других странах постсоветского пространства.

Само название ВВГ указывает на тип изоляции:

  1. отсутствие первой буквы А — токопроводящие жилы медные;
  2. В — изоляция жил выполнена из ПВХ;
  3. В — наружная оболочка также изготовлена из ПВХ;
  4. Г — голый, значит отсутствует внешняя броня и другие дополнительные оболочки.

Токопроводящие жилы в кабеле медные, одножильные. Поливинилхлорид, из которого изготовлена изоляция, горит в открытом огне, но сам горение не поддерживает. Это значит, что при возгорании из-за короткого замыкания огонь не распространяется по трубам или кабельному лотку.

Внешняя оболочка выполнена из аналогичного ПВХ. Этот кабель допускается использовать в разных целях, среди которых стационарная электропроводка напряжением до 660В или 1кВ. Для использования в бытовой электросети достаточно применить провод с изоляцией до 660В. Фирмой-производителем гарантируется срок службы не менее 30 лет.

Есть много вариантов этих кабелей, однако не все из них подходят для выполнения домашней проводки:

  1. ВВГ. Изоляция этого типа не поддерживает горение, если проложен всего один кабель. При прокладке нескольких кабелей пучком или в одном кабельном лотке каждый из них нужно защищать отдельным гофрированным шлангом.
  2. ВВГнг (не распространяющий горение). Специальные добавки в ПВХ-изоляции такого типа позволяют совместную прокладку нескольких кабелей без ухудшения огнестойкости.
  3. ВВГнг-ls (от англ. low smoke — низкий дым). Негорючий кабель, выделяющий при нагреве пониженное количество дыма, поэтому даже при пожаре этот провод не будет являться источником задымления. Поэтому в жилых помещениях следует применять кабель именно этого типа. В таблице 2 ГОСТ 31565-2012 «Кабельные изделия. Требования пожарной безопасности» прямо указывается требование прокладывать кабель ВВГнг-ls, а не более доступный по цене ВВГнг.
  4. ВВГнг-frls (от англ. fire resistant — огнеустойчивый и low smoke — низкий дым). Обладает повышенной устойчивостью к пламени и высоким температурам и сохраняет работоспособность при помещении в открытый огонь. Такую устойчивость обеспечивают специальные слюдосодержащие ленты.

Предназначено это кабельное изделие для помещений с повышенными требованиями к пожарной безопасности. Использовать его в условиях обычной квартиры — это лишний расход денег. Даже обычный кабель ВВГнг-ls стоит достаточно дорого применять вместо него ВВГнг-frls — это необоснованно завышать смету электромонтажных работ.

Допускается ли использовать в домашних условиях не кабель ВВГнг-ls, а более дешёвый ВВГнг? Теоретически, это вполне возможно и, если не показывать проводку пожарникам, то при отсутствии пожара она будет служить много лет.

Поэтому, при отсутствии в магазине или ограниченных финансовых возможностях лучше использовать кабель ВВГнг, чем ПВС, срок службы которого производителями гарантируется всего 10 лет.

Совет! При желании использовать гибкий провод допускается установить кабель КГВВнг-ls, но на его концы необходимо напрессовывать наконечники НШВИ.

Кабель марки NYM

Какой кабель использовать для проводки в квартире кроме ВВГнг-ls? Ещё один тип кабельной продукции, который подходит для прокладки проводки

NYM. Это аналог кабеля ВВГнг, который производится по немецкому стандарту VDE 0250. Как и при выборе ВВГнг, для электропроводки желательно выбрать вариант с пониженным выделением дыма NYMнг-ls.

Расшифровка названия этого кабеля указывает на его характеристики:

  • N — Normenleitung. Кабель изготовлен по стандарту VDE.
  • Y- Ysolationsschicht. Материал изоляции поливинилхлорид.
  • M — Mantelleitung. Показывает наличие наружной оболочки.
  • ls — low smoke. С пониженным дымообразованием при нагреве.

Как и ВВГ, кабель NYM предназначен для эксплуатации при напряжении 660В. Его можно использовать для прокладки электропроводки в сухих и влажных условиях бытовых и производственных помещениях.

Эти виды кабельной продукции близки по своим параметрам, но кабель NYM имеет более высокую надёжность. Производители гарантируют срок эксплуатации изделия не менее 40 лет.

Изоляция отдельных жил и кабеля целиком выполнена из негорючего поливинилхлорида. Недостаток внешней оболочки в повышенной чувствительности к ультрафиолетовому излучению и прямому солнечному свету. Из-за этого кабель не рекомендуется для открытой прокладки.

Между внешней и внутренней оболочками есть прослойка из мелонаполненной резины, предназначенной для облегчения разделки кабеля. Эта резина горит, поэтому каждый из кабелей NYM при прокладке пучком необходимо защищать гофрированной трубкой.

Из слоя резины в изделиях некоторых заводов может вытекать маслянистая жидкость и пачкать обои и электрощитки. В этом случае конец кабеля необходимо загерметизировать при помощи термоусадочной трубки.

Есть продавцы, утверждающие, что кабель NYM и его аналоги (NUM, НЮМ и другие) имеют тройную изоляцию. Это не так. Несмотря на то, что мелонаполненная резина не проводит электрический ток, заводом-изготовителем она не считается изолятором.

Информация! Кроме кабелей ВВГнг-ls и NYM, допускается использование кабельной продукции других типов. Главное, чтобы изоляция у этих поводов была негорючая с пониженным дымовыделением.

Какой кабель НЕ РЕКОМЕНДУЕТСЯ применять

Кроме кабелей, предназначенных для монтажа электропроводки, есть кабельные изделия, не предназначенные для этих целей. Несмотря на это, недобросовестные электромонтёры используют такие виды кабельной продукции для монтажа электропроводки из-за низкой цены и удобства в работе.

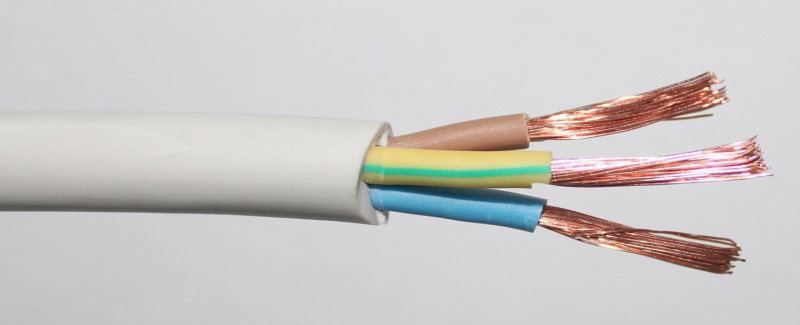

Провод ПВС

По утверждению производителей этот провод предназначен для подключения подвижных электроприборов, изготовления переносок и для других подобных целей.

У этого вида кабельной продукции отсутствует сертификат на распределение электроэнергии и использование в качестве кабеля для скрытой электропроводки. Срок эксплуатации этого изделия всего 10 лет. Этого вполне достаточно для переноски или подключения подвижного механизма, но очень мало для электропроводки, спрятанной в слое штукатурки.

Это связано со свойствами изоляции — она рассчитана на постоянные изгибы, поэтому мягче и менее прочная , чем у кабелей ВВГ и NYM. Естественно, заштукаренный кабель, находящийся без движения прослужит дольше 10 лет, но никто не может сказать насколько.

Однако этот кабель широко используется для прокладки электропроводки непрофессионалами, а также халтурщиками и заводскими электромонтёрами, имеющими смутное представление о ГОСТах и сертификатах. Это связано с его гибкостью, удобством в работе и низкой ценой.

Важно! Этот провод нельзя подключать к современным розеткам и выключателям без использования наконечников НШВИ. В этих приборах провод прижимается болтом, который «расплющивает» провод и обрывает жилы, поэтому использование наконечников является обязательным.

Провод ШВВП

Провод ШВВП (точнее не провод, а шнур) подходит для электропроводки ещё меньше, чем ПВС. При аналогичной изоляции токопроводящих жил общая оболочка намного тоньше. Этот кабель предназначен для подключения светильников и изготавливается очень низкого качества почти всеми производителями. Очень часто этот провод имеет неправильную маркировку, завышающую фактическое сечение — 2,5мм² вместо 1,5мм² или 1,5мм² вместо 0,75мм². Использование такого провода может привести к перегреву, короткому замыканию и даже к пожару.

Задекларированный срок службы аналогичен проводу ПВС, но более тонкая изоляция понижает реальную продолжительность эксплуатации.

Провод ПУНП

Применять этот провод категорически запрещено. Из-за его низкого качества на территории России было много случаев загорания электропроводки и пожаров. В настоящее время отменёны техусловия ТУ 16.К13-020-93 и выпуск этого провода прекращён.

В отличие от ГОСТ 22483-77, техусловия по которым выпускался провод позволяли занижать сечение токоведущей жилы на 30%. Это значит, что приобретая кабель сечением 2,5мм², его реальное сечение может оказаться 1,75мм². Естественно, что такой проводник при работе будет перегреваться.

Кроме того, по ТУ 16.К13-020-93 изделие производилось с изоляцией всего 0,3мм, в отличие от ГОСТ 23286-78, предусматривающего этот параметр не менее 0,4-0-5мм.

Эти факторы делают опасным применение ПУНП для прокладки электропроводки. Единственное безопасное использование этого провода — подключение патронов в люстрах, бра и других комнатных светильниках.

Информация! В связи с запретом на выпуск кабеля ПУНП некоторые производители начали его выпуск под новыми названиями — ПУНПбм, ПУГНП, ПБПП и другие, что не делает его применение более безопасным.

Заключение

И всё-таки, какой кабель использовать для проводки в квартире? Подводя итог статьи, можно сказать, что лучший выбор одножильного кабеля это ВВГнг-ls или NYMнг-ls оригинального производителя, а многожильного — КГВВнг-ls.

Если эти виды кабельной продукции отсутствуют в продаже или их установка невозможна по финансовым соображениям, то допускается использовать ВВГнг и NYM отечественного производителя, но концы последнего следует герметизировать термоусадочной трубкой.

Применять кабель ПВС не рекомендуется, а ПУНП, его клоны и ШВВП — категорически запрещено.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как правильно выбрать провод для электропроводки?

Для начала разберемся с основными понятиями. Электрическая сеть предназначена для передачи и распределения электрической энергии. В зависимости от исполнения и назначения сети имеют разные названия (воздушные, кабельные). В данный момент нас интересует электрическая проводка. Итак, силовая и осветительная распределительная сеть, расположенная внутри зданий или по наружной поверхности стен, а так же дворов и прочих прилегающих территорий называется электропроводкой. Сеть прокладывается с помощью изолированных проводов или кабелей с максимальным сечением до 16мм2, напряжением до 1000 В. Есть два основных вида проводки: открытая (проложенная по поверхности стен, потолков) и скрытая (проложенная внутри   перекрытий, балок, стен).

К замене электропроводки в помещениях стоит подходить максимально ответственно и внимательно, чтобы избежать нежелательных последствий в связи с ошибками в выборе проводов. Выбор кабеля для электропроводки — это не тот случай, когда нужно пытаться экономить. Ведь некачественный провод, изготовленный с отклонениями от технического процесса, может привести к замыканиям, пожару, потере имущества и прочим неприятностям.

Эта статья расскажет и поможет разобраться в основных характеристиках, по которым в дальнейшем будет сделан выбор — сечении, материалах и прочих немаловажных факторах.

Выбор материала

Первое, на что стоит обратить внимание при выборе кабеля (провода) — это материал из которого он изготовлен. Варианта тут два — медь и алюминий. Расхождения мнений тут быть не может — все специалисты единогласно рекомендуют использовать именно медь при монтаже проводки в жилых, коммерческих и производственных помещениях. По сравнению с алюминием у меди много преимуществ. Она меньше подвержена коррозии и имеет большую проводимость, да и просто более надежна в эксплуатации. Алюминий, конечно, поможет сэкономить — это более дешевый материал. Но на этом его плюсы заканчиваются. По сравнению с медью он более хрупкий, имеет свойство ломаться в местах сгиба и даже крошиться. При контакте с воздухом алюминий быстрее окисляется, на нём образуется окисная пленка, которая плохо проводит ток, искрит, и может привести к замыканию. Думаю после прочтения всего вышеперечисленного сомнений в выборе остаться не должно. Экономить на безопасности в данном случае бессмысленно и недальновидно.

Выбор сечения кабеля

Итак, после того как мы определились с материалом, перейдём к выбору правильного сечения провода. При выборе сечения нужно исходить из принципа — чем больше напряжения будет на сеть, тем больше должно быть сечение кабеля. Очевидно, что нагрузка на квартиру и загородный дом или , тем более, производственное помещение будет значительно различаться. Для электропроводки квартиры используйте медные провода с сечением от 1.5 мм до 2.5 мм.

В загородном доме с большими площадями можно использовать провода с сечением от 4 до 6 мм. Если вы по каким-то причинам выбрали не медный провод, обязательно учитывайте, что при том же сечении жилы алюминиевые провода выдерживают меньшую нагрузку, то есть нужно брать провод с большим диаметром. В случае если сечение выбрано меньше, чем необходимо, провод будет постоянно греться, контакты будут гореть,  возможно, появление неприятностей в распределительных коробках, так как в  результате сильного нагревания проводов свойства изоляции ослабеют, и может произойти короткое замыкание. Поэтому, при выборе сечения провода выберите сечение с запасом, чтобы в случае увеличения нагрузки уменьшить вероятность перегревания кабеля. Расчет сечения кабеля необходимо доверить специалисту.

Изоляция

Каждый провод состоит из жил (от 2 до 4). Лучше всего обеспечивают безопасность сети трехжильные провода. Изоляцию лучше выбирать двойную по простой причине, если первый слой изоляции придет в негодность, его функции возьмет на себя второй.

Основные марки кабеля

Итак, осталось выбрать марку кабеля. Есть несколько основных марок, используемых при монтаже:

NYM — медный провод, состоящий из однопроволочных жил, имеет изоляцию и оболочку из ПВХ и промежуточный заполнитель. Сам кабель круглой формы, очень удобен в использовании и монтаже за счет мягкости и простоты разделки.

ПВС — многопроволочный кабель круглой формы. Легко гнется. Состоит из скрученных отожженных медных жил с ПВХ изоляцией. Внешняя оболочка выполнена из этого же материала. Рекомендуется использовать этот вид провода не для прокладки электропроводки в комнатах, а в качестве сетевого провода для бытовых приборов. Монтаж данных проводов рекомендуют проводить в диапазоне температур от + 15 до + 40 по Цельсию. Однако есть некоторое неудобство, связанное с тем, что многопроволочные жилы рекомендуется облуживать для присоединения к клеммам электроустановочных изделий.

ВВГ — силовой кабель, в основном используется для монтажа проводки в загородных домах. Состоит из медных, однопроволочных жил с ПВХ оболочкой, с внешней изоляцией из того же материала. Форма кабеля круглая или плоская, он компактен, и хорошо укладывается в штробы и кабельные каналы. Набирает популярность модификация кабеля ВВГ с маркировкой «ВВГнг», где «нг» означает, что он не горючий. В изоляции провода содержатся дополнительные противопожарные компоненты, что делает его хорошим выбором для использования в жилых и офисных помещениях. Особенностью ВВГ кабеля является так же возможность использовать его в помещениях с повышенной влажностью (в ваннах, бассейнах, саунах).

ПУНП — разновидность ВВГ кабеля с однопроволочными жилами из меди и изоляцией из ПВХ. Главное отличие в том, что слой изоляции в нём меньше, и сечение жилы обычно тоньше за счет этого снижается цена и объем. Мы не рекомендуем использовать этот кабель при монтаже проводки в жилых помещениях.

Общие рекомендации

При монтаже постоянной проводки лучше использовать одножильный провод, он меньше подвержен коррозии, чем многожильный. Кабели с резиновым покрытием лучше не использовать в солнечных местах, резина быстро постареет и покроется микротрещинами.  ПВХ трескается на морозе, поэтому на улице используйте кабель с покрытием из полиэтилена.

Какой кабель выбрать для проводки в доме под штукатурку

Монтаж электрического оборудования квартиры или частного дома – ответственный этап строительства или ремонта, требующий специальных навыков, опыта и знаний.

Если вы решили не привлекать к этой работе профессионалов и выполнить разводку проводов своими силами, наша статья поможет вам найти ответ на один из самых распространенных вопросов начинающего электрика.

Итак, давайте обо всем по порядку.

Какой кабель выбрать для проводки в доме под штукатурку

Производители и торговля позаботились о том, чтобы предоставить потенциальному покупателю разнообразный выбор кабелей для устройства скрытой проводки на основе меди и алюминия. Они отличаются количеством и расположением токовых жил, их эффективным сечением, а также материалами, из которых изготовлена изоляция отдельных проводников и общая защитная внешняя оболочка.

Основным критерием при выборе кабеля для устройства проводки является максимальная токовая нагрузка, на которую рассчитаны составляющие его проводники. Эта характеристика зависит от площади сечения токонесущих жил и металла, из которого они изготовлены. Для того чтобы исключить возможность перегрева, замыкания и возгорания проводки, для её монтажа нужно приобрести силовой кабель с учетом максимально возможной нагрузки.

Но не следует пытаться развести всю внутридомовую сеть проводами максимального сечения. Кабель с толстыми жилами хуже гнется, и его будет сложнее ввести в коробки и подключить к контактным клеммам выключателей, розеток и различных конечных приборов – потребителей. Выбор мощности применяемого кабеля определяется в зависимости от расчетной нагрузки конкретного участка сети.

Медь или алюминий?

В прошлом для устройства домашней проводки из соображений экономии массово применялся кабель с алюминиевыми жилами. Сегодня в приоритете медь. Алюминий обладает большим электрическим сопротивлением, поэтому в сравнении с медью, для обеспечения одинаковой токовой нагрузки приходится применять провода большего сечения.

Основные параметры кабелей с медными и алюминиевыми жилами для скрытой проводки сетей с напряжением 220В приведены в таблице:



Сечение, мм2 Ток, А (медь) Мощность,кВт (медь) Ток, А (алюминий) Мощность, кВт (алюминий)
1 15 3,3
1,5 17 3,7
2,5 25 5,5 19 4,2
4 35 7,7 28 6,1
6 42 9,2 32 7
10 60 13,2 47 10,3



Выбор сечения

Всё электрическое оборудование стандартной квартиры или частного дома можно условно разделить на цепи питания осветительных приборов, розеточную группу и устройства повышенного энергопотребления.

Медный кабель с токонесущими жилами сечением от 1,5 мм2 достаточен для монтажа проводки и выключателей системы освещения, провод 2,5-4 мм2 рекомендуется для подключения розеток.

На участках проводки к водонагревателям, стиральным машинам, электрическим плитам и другому оборудованию большой мощности следует использовать кабель сечением от 4 мм2, исходя из характеристик конкретных приборов.

Количество жил

Учитывая, что для подключения многих видов современных электроприборов и устройств рекомендовано использование третьего, заземляющего провода, монтаж проводки к розеточным группам следует вести трехжильным кабелем. Такой же провод, только меньшего сечения, понадобится для люстр с переключаемыми группами ламп. На остальных участках системы освещения можно использовать двухжильный кабель.

Тип изоляции и марка кабеля

Для монтажа проводки под штукатуркой профессиональные электрики рекомендуют плоский кабель марки ВВГ с тремя медными токопроводящими жилами в изоляции из поливинилхлорида и общей наружной оболочкой из этого же полимера.

Еще лучше для устройства скрытой проводки в своем жилье приобрести кабель марки ВВГнг, наружная изоляция которого не распространяет горение.

Эти две марки кабеля удобны при прокладке в штробах и по поверхности стен перед оштукатуриванием, надежны в эксплуатации и доступны по цене. При выборе сечения токовых жил руководствуйтесь нашими советами. Успешной работы!

Какой кабель нужен для проводки в квартире: расчет сечения

При проведении ремонта в доме или квартире нередко поднимается вопрос замены или модернизации электросети. Особенно он актуален для «хрущевок» и других зданий советской постройки. Ведь стандарты в те времена были другие, количество бытовой электроники — гораздо меньшим, да и были (если вообще были в продаже) все эти соковыжималки и микроволновки в дефиците. Нагрузка на сеть была другая, и сейчас адаптировать ее к современным реалиям жизненно необходимо. О том, как рассчитать сечение кабеля для проводки и выбрать оптимальный вариант, соблюдая технику безопасности, попробуем разобраться.

Важно! Все электромонтажные работы, согласно ТБ, должны проводиться специалистом, имеющим соответствующие познания, опыт и допуски. Конечно, ничего страшного при самостоятельном монтаже случиться не должно (прокладывать кабель — не АЭС обслуживать), но в таком случае крайне важно соблюдать все предписания и правила.

Читайте также: Как выбрать электродрель

Какой кабель нужен для проводки в квартире: выбираем материал

В продаже представлены два типа кабелей: алюминиевые и медные. Другие металлы распространены гораздо менее, и потому рассматриваться не будут. Если сравнивать медь и алюминий, то первый метал отличается большей прочностью, гибкостью, но стоит существенно дороже. Алюминий более доступен, но имеет меньшую прочность и электропроводность. Из-за этого кабели, сечением до 2,5 мм2, из алюминия вообще не производят. Точнее, китайцы могут делать и еще большие «чудеса», но никаким ГОСТ, ISO и другим стандартам такие творения соответствовать не будут, а их применение может быть оправдано лишь в низковольтных сетях.

Оптимальным решением для проводки в квартире своими руками является медный кабель. Он хоть и стоит дороже, но имеет лучшую проводимость, эффективнее отдает тепло при нагреве и проще монтируется. В местах соединений медь дает меньшие потери на сопротивление, так как ее оксидная пленка не так ухудшает контакт, как у алюминия. Да и паять скрутки на алюминии — задача непростая, требующая ограничения притока кислорода к месту пайки.

Читайте также: Перфоратор для дома: какой выбрать и на что обратить внимание при покупке

Проводка в квартире своими руками: расчет сечения кабеля

В первую очередь, следует привести схему, как рассчитать сечение кабеля самостоятельно для медных проводов, как более подходящих для проводки в квартире. Для удобства понимания и быстрого сравнения, результаты выведены в таблицу. Учитывая, что открытым способом проводку в жилых помещениях сейчас никто не монтирует, все значения приведены для скрытого монтажа (в трубках, гофрах, шахтах или штробах).

Аналогичная таблица (с поправкой на свойства материала) имеется и для алюминиевых кабелей. Однако, стоит повториться, если кабель покупается новый, и бюджет не сильно стеснен, лучше предпочесть медь.

Для того, чтобы рассчитать нагрузку, необходимо узнать мощность бытового оборудования, которое будет подключено к той или иной линии. Показатели в ваттах нужно разделить на 230 (напряжение), чтобы узнать силу тока, требуемого приборам. К примеру, чайник, мощностью 2,3 кВт (2300 Вт), и пылесос на 1,5 кВт (1500 Вт) вместе потребляют 16,5 А. Это значит, что сечение медного кабеля к розетке, в которую они включены, должно составлять не менее 2,5 мм2. Прокладывая проводку розеткам, учитывайте, какие приборы туда будут включены, а также берите запас около 50 % на всякий случай. То есть, если суммарная мощность позволяет использовать и кабель сечением 1,5 мм2, лучше проложить 2,5 мм2.

Основной кабель, идущий от щитка (счетчика), от которого будут ответвляться остальная проводка, желательно выбирать с большим запасом, на случай повышения энергопотребления в будущем. Чтобы рассчитать ток — сложите потребление всех приборов, которые могут быть включены в сеть одновременно, и разделите показатели в ваттах на напряжение в вольтах. К полученной цифре следует прибавить запас около 50 %. Как показывает практика, для квартиры достаточно основного медного кабеля, сечением 6 мм2, или алюминиевого 10 мм2. Для большого загородного дома может потребоваться 10 или 16 мм2, соответственно.

Выбор второстепенных кабелей, ответвляющихся от основного, определяет схема проводки в квартире, а также функциональность розеток. Желательно не особо экономить и везде подвести одинаковые жилы, но если бюджет ограничен — линии освещения можно запитать от недорогой медной жилы 1 мм2. Ведь современные светодиодные лампы потребляют очень мало электричества, всего десятки миллиампер.

Читайте также: Как выбрать и рассчитать светодиодное освещение

Как сделать проводку в квартире: важные нюансы

Проводка в квартире — вещь ответственная, поэтому важно обеспечить безопасность ее функционирования. При прокладке необходимо учитывать важные моменты. Перед работой стоит обесточить квартиру на щитке, чтобы исключить риск электротравмы. Также крайне желательно убедиться в отсутствии напряжения, проверив жилы отверткой-индикатором или мультиметром.

  • Места соединения. Места, где соединяются фрагменты кабеля, нельзя располагать в произвольном месте, например, посреди трубки. Запрещено вмуровывать в стену кабель, имеющий стыки. Все сочленения и ответвления, для удобства обслуживания и повышения безопасности, должны располагаться в специальных коробках.
  • Соединение кабелей. Нельзя соединять кабели простыми скрутками — это противоречит ПУЭ и правилам техники безопасности! В местах, где жилы просто скручены, контакт со временем ухудшается, что приводит к повышению сопротивления и перегреву. Особенно это актуально для соединений кабелей из разных металлов. Все стыки должны быть выполнены или с помощью специальных соединительных колодок, или качественно пропаяны под кислотой (иначе оксидные пленки могут мешать контакту).
  • Изоляция. Все места сочленений должны быть хорошо изолированы, для предотвращения КЗ. Для этого следует использовать термоусадочную изоляционную трубку, или синюю любую качественную изоленту.
  • Заземление. В старых домах при монтаже проводки нередко игнорировали потребность в заземлении, но если менять проводку самостоятельно — о нем обязательно нужно позаботиться. Для заземления можно использовать кабель меньшего сечения, но оно должно быть. В трехжильных кабелях заземляющая жила обычно имеет желто-зеленый цвет.

Читайте также: Как правильно выбрать генератор для дачи

Проводить все электромонтажные работы нужно в резиновых рукавицах, для профилактики электротравматизма. Не стоит спешить, так как допущенные в процессе монтажа ошибки — в будущем могут повлечь поражение током или спровоцировать пожар.

кабель или провод для электропроводки?

6 Февраля 2020

Что выбрать: кабель или провод для электропроводки?

Работы по замене электропроводки всегда начинаются с выбора и приобретения кабеля. Нередко люди, которые не обладают необходимыми базовыми знаниями по электромонтажу, совершают огромную ошибку, покупая провода и шнуры для ремонта руководствуясь советами недобросовестных продавцов или электромонтеров.
Бытует мнение, что существующий Госстандарт учитывать не стоит. Но практика показывает обратное – соблюдение соответствующих правил и норм во время осуществления электромонтажных работ гарантирует долговечность, безопасность и надежность электропроводки. Кроме того, выполнение требований ГОСТов демонстрирует квалификацию и мастерство исполнителя. На сегодняшний день использование проводов нельзя назвать оптимальным вариантом.

Провода разрешено прокладывать исключительно скрыто в полу или стене. При этом необходимо использовать ПВХ или ПНД трубы, что в свою очередь приводит к дополнительным затратам времени и материалов. Кроме того, цена одного трехжильного кабеля ниже, чем трех отдельных проводов. При этом кабель обладает более высокими огнестойкими свойствами.
В современной практике используются только медные электрические кабеля. Свойства меди превосходят свойства алюминия по таким показателям, как проводимость, окисляемость, механическая прочность и контактность соединений.
Покупать провода с алюминиевыми жилами целесообразно только для ремонта старой проводки. В тех случаях, когда нужно произвести замену какой-либо части электропроводки или установить дополнительную розетку наилучшим образом подойдет кабель АВВГнг.

Выбираем кабель для электропроводки:
Во время выбора кабеля в первую очередь следует заострить внимание на его типе и марке. Эти данные обычно указаны на заводской бирке и промаркированы по всей длине бухты.
Сегодня для бытовой электропроводки используются кабеля трех марок:
ВВГнг – его разрешено укладывать скрыто под штукатурку. Буквы «нг» в аббревиатуре показывают, что этот тип кабеля имеет устойчивость к горению и воспламенению.

ВВГнг-LS – оптимальный вариант для открытой прокладки. Его можно проводить по поверхности стены или потолка, но не стоит пренебрегать его защитой. ВВГнг-LS рекомендуется прокладывать под гипсокартоном или в специальных ПВХ коробах. Этот вид кабеля не только обладает устойчивостью к воспламенению, но и пониженным выделением дыма.

Более дорогой аналог данного типа – кабель NYMнг-LS. Отличительная черта этой марки – дополнительный слой резины в конструкции, благодаря которому упрощается разделка и монтаж этого нового вида электропроводника.


ПВС – медный многожильный кабель, который предназначен для присоединения электроприборов и используется для изготовления удлинителей и армированных электрическими вилками проводов.
Очень важное значение при выборе кабеля является его сечение. Стандартным вариантом для домашних условий является 1,5 квадратных миллиметра. Данное сечение выдерживает нагрузку до 3.5 Киловатт, такой кабель нужно подключать к пробке или автомату на 16 А. В современных домах, квартирах и дачах много различных электроприборов, которые работают одновременно, поэтому более разумным вариантом считается 2,5 квадратных мм. Кабель с таким сечением подключается к 25 А пробке или автомату.
Еще один значимый параметр – количество токоведущих жил. Ранее было принято прокладывать двухжильных провод, поэтому для замены части старой электропроводки нужно покупать кабель с двумя жилами. Стандарты новой электрической проводки подразумевают использование трехжильных марок.

Чтобы подключить современные люстры с двухклавишным включением или установить кондиционер нужен четырехжильный шнур или провод.

Расшифровка наименование кабеля на примере ВВГнг-LS 3х1.5
Если в аббревиатуре присутствует буква А и она стоит на первом месте, это значит, что у этого кабеля алюминиевые жилы. В данном случае эта буква отсутствует – проводник медный.
Буква В означает, что материал, из которого сделана изоляция – ПВХ.
Вторая В демонстрирует, что и оболочка выполнена из ПВХ.
Г расшифровывается как «голый», то есть без дополнительного защитного покрова.
Буквы НГ сообщают, что данный кабель горение не поддерживает.
LS – низкое дымовыделение.


Объяснение разноцветных электрических проводов

Перед тем, как начать какие-либо электромонтажные работы, отключите электропитание домашней электрической панели от розетки, над которой вы будете работать. Оберните переключатель в коробке выключателя лентой, чтобы никто случайно не перевернул выключатель. Используйте тестер напряжения или измеритель напряжения, чтобы убедиться, что питание отключено.

Вот краткое изложение электрических проводов:

Черный провод — это «горячий» провод, он передает электричество от панели выключателя к выключателю или источнику света.

Белый провод — это «нейтральный» провод, он забирает неиспользованные электричество и ток и отправляет их обратно на панель выключателя.

Зеленый провод (или иногда он может быть неокрашенным) провод является «заземляющим» проводом, он отводит электричество обратно на панель выключателя, а затем выводится наружу к стержню, который закопан в землю. Это сделано для того, чтобы электричество не проходило через вас!

Когда в розетку входит только один кабель, это означает, что розетка является последним приспособлением в цепи.Питание поступает от сервисной панели по черному (горячему) проводу через другие розетки, выключатели и осветительные приборы в цепи и начинает свое возвращение к источнику через белый (нейтральный) провод. Черный провод подключается к латунной клемме; белый провод к серебряному выводу.

Два кабеля, входящие в розетку, указывают на то, что розетка — не последнее приспособление в цепи. Один из черных проводов получает питание от сервисной панели; другой отправляет его на другие нагрузки в цепи. Белые провода позволяют току проходить через розетку, а другие нагрузки в цепи возвращаются к панели.

Если вы опасаетесь проводить электромонтажные работы, обратитесь к лицензированному электрику для обновления или ремонта. Лицензированные электрики позаботятся о том, чтобы электрическая система вашего дома соответствовала всем необходимым нормам безопасности.

лучших электрических проводов в 2021 году

Когда дело доходит до чего-либо электрического, последнее, что вам нужно, — это получить неправильный электронный провод, который вообще не подходит для той цели, для которой он был куплен.Никто не хочет платить за электрические кабели и провода, которые не работают должным образом.

В этой области существует множество различных брендов и продавцов, и в большинстве случаев бывает сложно и совершенно запутанно выбрать правильный электрический провод из всех цифр.

Чтобы упростить вашу задачу, мы изучили список факторов, которые, скорее всего, следует учитывать перед покупкой.

Что нужно учитывать при покупке электрических проводов?

Ниже мы собрали некоторые из важнейших вещей, которые необходимо учитывать при покупке электрических проводов и кабелей.

Материал проволоки

Обычно электрические провода и кабели изготавливаются из алюминия или меди. Эти материалы лучше всего работают с проводами и кабелями, потому что они обеспечивают необходимую проводимость, необходимую для работы. Они также широко используются и принимаются из-за их невысокой стоимости и доступного количества. Когда вы находитесь на рынке электрических проводов, убедитесь, что вы подтверждаете, что выбранный вами продукт изготовлен из высококачественных материалов и соответствует отраслевым стандартам.

Если вам нужен провод для домашней электропроводки, вам больше всего подойдут медные провода. Медь более проводящая, чем алюминий, но при этом тяжелее и дороже. Если ваш проект требует применения на больших расстояниях, вам, вероятно, следует выбрать более дешевый и легкий алюминиевый провод.

Длина провода

После принятия решения о том, какой электрический провод вы собираетесь приобрести, вам необходимо выяснить, может ли поставщик кабеля предоставить вам все необходимые провода соответствующей длины.Один из эффективных способов сделать это — узнать, предлагает ли поставщик индивидуальные заказы на закупку. Если они это сделают, это даст вам больше возможностей для маневрирования вашего приказа в соответствии с вашей ситуацией. Это предотвратит попадание слишком короткого или чрезмерного электрического кабеля.

Размер провода

Это относится к диаметру самого проводника. Это значение регулируется американской системой калибровки проволоки и является очень важным фактором, когда вы покупаете провод для использования.В основном, чем меньше размер провода, тем больше калибр. Очень важно выбрать размер провода, который соответствует силе тока цепи, иначе вы рискуете короткое замыкание и возгорание.

Вот как это работает на самом деле; допустимая токовая нагрузка провода определяется его калибром. Как только вы выберете провод с калибром, рассчитанным на силу тока, необходимую в вашей ситуации, вы в безопасности.

Изоляция проводов

Электрические кабели, изготовленные из высококачественных материалов, соответствующих отраслевым стандартам, скорее всего, будут иметь надлежащую и рекомендованную изоляцию.Всегда полезно убедиться, что провод или кабель, который вы собираетесь купить, одобрены для защиты от воды, тепла и огня. Если все эти три основных фактора учтены, а выбранный вами провод является водостойким, термостойким и огнестойким, то вы нашли провод хорошего качества по стандартам изоляции.

Гибкость

Обычно разные типы проводов обеспечивают разный уровень гибкости. В зависимости от того, для чего вам нужны провода, у вас есть выбор между ними;

  • Провода с одножильным сердечником — эти провода более гибкие при более высоком сечении и менее гибкие при более низком сечении.
  • Крупножильные провода — эти провода умеренно гибкие и в большинстве случаев сохранят любую форму, в которую вы их придаете.
  • Тонкопроволочные провода — эти провода очень гибкие и не сохраняют форму.

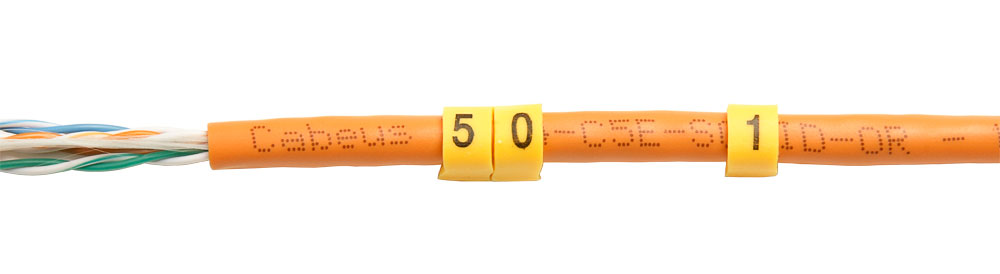

Маркировка проводов

Еще одна важная вещь, о которой следует помнить, — это маркировка. Вы должны убедиться, что кабели и провода имеют надлежащую маркировку, напечатанную на внешней оболочке. Если их там нет, то, вероятно, безопаснее попробовать другой продукт или другого поставщика.Эти ярлыки гарантируют, что вы обращаетесь с надлежащим оборудованием и выполняете правильные подключения, поэтому каждый кусок электрического кабеля, который вы используете, должен иметь соответствующую маркировку.

Некоторые из основных вещей, которые должны были быть указаны в кабелях, должны включать; напряжение, американский калибр проводов (AWG) и тип изоляции (THHN или THWN). Эти детали очень важны и необходимы, чтобы избежать ошибок или ошибок. Цветовая маркировка изоляции или оболочки также может помочь вам убедиться, что вы используете подходящие провода.

Цвет

При работе над электрическим проектом всегда лучше использовать провода разного цвета в электрическом узле. Это поможет не только вам, конечному пользователю, но и всем, кому может потребоваться обслуживание сборки в будущем — путем создания вариаций и понимания того, для чего предназначен каждый провод. Если это ваша цель, вам понадобятся электрические провода разных цветов. К счастью, есть много брендов, которые предлагают это решение.

Как правильно выбрать электропровод

Прежде чем решить, какой провод покупать, нужно задать себе несколько вопросов. Эти вопросы помогут вам с легкостью подобрать идеальный электрический провод для ваших нужд. Вот некоторые из этих вопросов;

  • Сколько вам нужно провода?
  • Какое количество тока вам нужно, чтобы ваш электрический провод мог эффективно выдерживать ток?
  • Требуется разводка разного цвета?
  • Вам нужно провести электромонтажные работы снаружи?
  • Подходит ли провод для прокладки в полости стены?
  • Существуют ли какие-либо особые обстоятельства, которые могут повлиять на долговечность провода?

Ответы на эти вопросы помогут вам избежать покупки отрезка провода, который не пригоден для той цели, для которой вы его купили, и значительно упростят весь процесс, дав вам более точное направление.

Работа с проводом — learn.sparkfun.com

Введение

Когда кто-то упоминает слово «проволока», он, скорее всего, имеет в виду гибкий цилиндрический кусок металла, размер которого может варьироваться от нескольких миллиметров в диаметре до нескольких сантиметров. Проволока может относиться как к механическому, так и к электрическому применению. Примером механического провода может быть Guy-wire, но в этом руководстве основное внимание будет уделено электропроводке.

Внутри многожильного провода

Электропровод — это основа нашего общества.В домах есть провода, по которым можно включать свет, топить печь и даже разговаривать по телефону. Провод используется, чтобы позволить току течь из одного места в другое. Большинство проводов имеют изоляцию, окружающую металлическую жилу. Электрический изолятор — это материал, внутренние электрические заряды которого не текут свободно и, следовательно, не проводят электрический ток. Идеального изолятора не существует. Однако некоторые материалы, такие как стекло, бумага и тефлон, которые обладают высоким удельным сопротивлением, являются очень хорошими электрическими изоляторами.Изоляция существует, потому что прикосновение к оголенному проводу может позволить току протекать через тело человека (плохо) или непреднамеренно в другой провод.

Рекомендуемая литература

Вот несколько тем, которые вы, возможно, захотите изучить, прежде чем читать о проводе:

Многожильный и одножильный провод

Провод может быть двух видов: одножильный или многожильный.

Твердый сердечник

Сплошная проволока состоит из цельного куска металлической проволоки, также известного как прядь.Один очень распространенный тип сплошной проволоки — проволочная обмотка.

Жесткий провод различных цветов

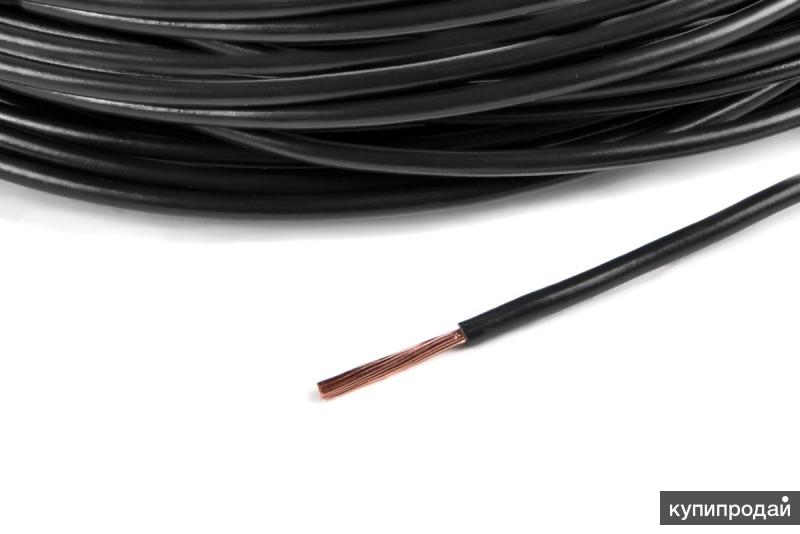

Многожильный сердечник

Многожильный провод состоит из множества кусков сплошного провода, связанных в одну группу. Он намного более гибкий, чем сплошная проволока того же размера.

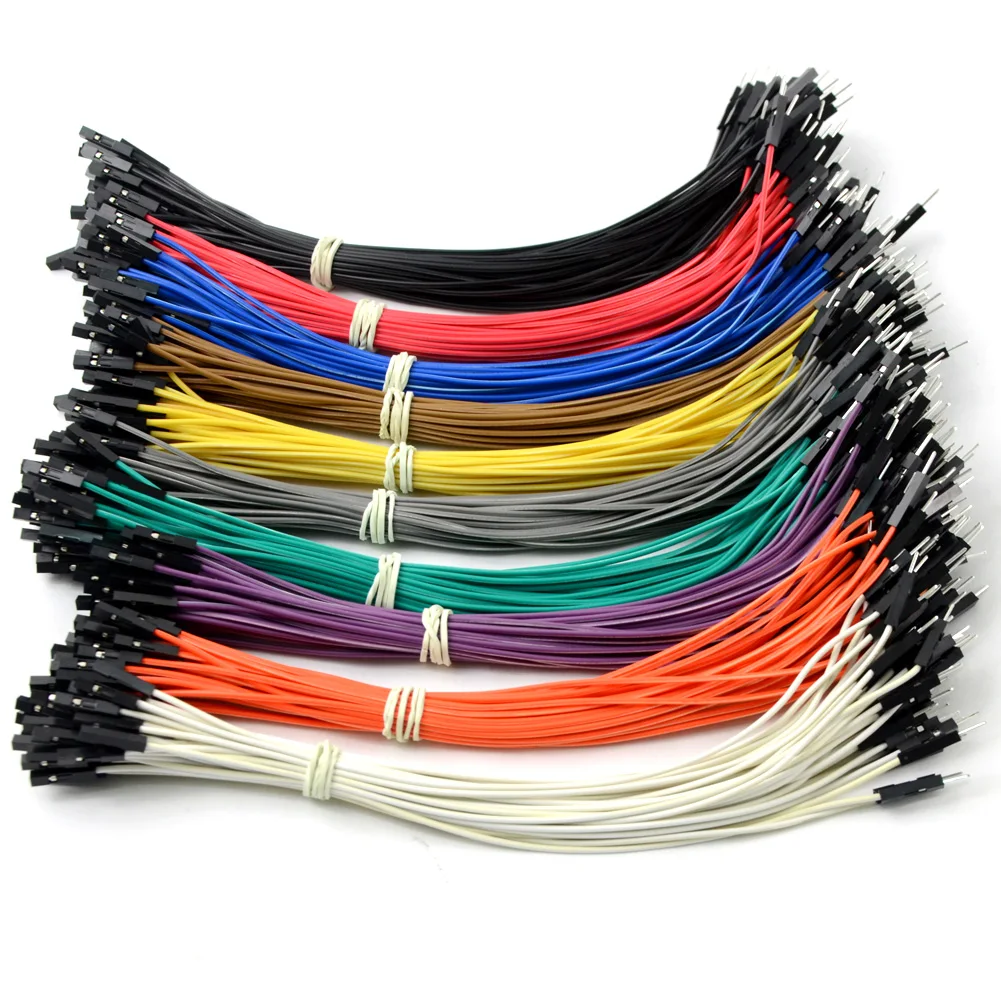

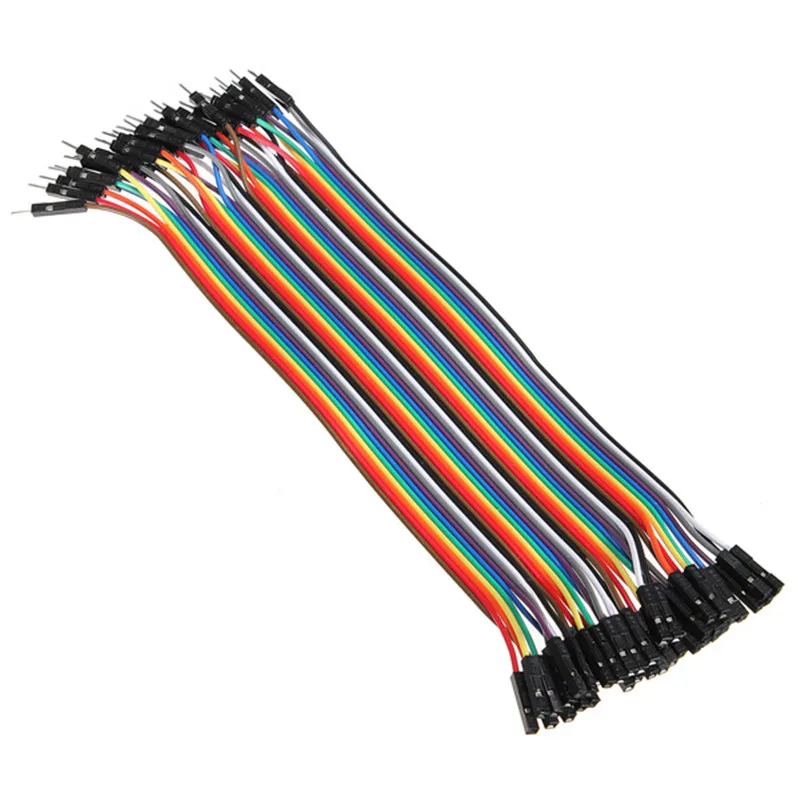

Многожильный провод различных цветов и размеров

Применение одножильных и многожильных проводов

Поскольку многожильный провод более гибкий, чем одножильный провод такого же размера, его можно использовать, когда провод необходимо часто перемещать, например, в руке робота.И наоборот, сплошной провод используется, когда требуется небольшое перемещение или его отсутствие, например, для создания прототипов схем на макетной плате или макетной плате. Использование одножильного провода позволяет легко протолкнуть провод в макетную плату и покрыть ее сквозь отверстия печатной платы.

Попытка использовать многожильный провод на макетной плате или металлическое сквозное отверстие может быть очень трудной в зависимости от толщины, поскольку жилы хотят разделиться при вдавливании.

Совет: Пытаетесь подключить многожильные провода к винтовым клеммам, макетной плате или сквозным отверстиям? Попробуйте скрутить проволоку и залудить кончики. Ниже приведен пример шагового двигателя в Руководстве по подключению Stepoko. Концы провода выглядят довольно потрепанными с завода.

На изображении слева показаны скрученные жилы проволоки, скрученные примерно на 180 градусов по длине полосы. На изображении справа показаны луженые с пайкой провода. Нанесите излишки припоя, чтобы флюс подействовал, и снимите лишний припой вместе с утюгом, получив сплошной цилиндр из проволоки.

Имейте в виду, что паяное соединение (луженого наконечника) может сломаться под действием механического напряжения, а термоциклирование может привести к выходу из строя соединения.

Толщина проволоки

Термин «калибр» используется для определения диаметра проволоки. Калибр провода используется для определения силы тока, который может безопасно выдержать провод. Калибр провода может относиться как к электрическому, так и к механическому. В этом руководстве рассматривается только электрическая часть. Существуют две основные системы измерения толщины проволоки: американский калибр проволоки (AWG) и стандартный калибр проволоки (SWG). Различия между ними не важны для этого руководства.

Примерный масштаб проволоки разного калибра

Сила тока, который может пропускать провод, зависит от нескольких различных факторов, например, от состава провода, длины провода и состояния провода.Как правило, более толстый провод может пропускать больший ток.

Приблизительная толщина провода в соответствии с таблицей допустимых значений тока

Здесь, в SparkFun, мы обычно используем провод 22 AWG для прототипирования и макетирования. При использовании макета или печатной платы твердый сердечник идеально подходит, потому что он хорошо входит в отверстия. Для других прототипов / сборок, связанных с пайкой, многожильный сердечник — №1, просто убедитесь, что не пропускаете слишком большой ток через один провод. Он станет горячим и может расплавиться!

SparkFun поддерживает как одножильные, так и многожильные провода 22 AWG.

Нажмите, чтобы просмотреть больше вариантов проводов!

Тем не менее, есть возможность использовать проволочную обмотку 30 AWG , если вам нужно меньше.

Совет: Намотка проводов была впервые использована для создания прототипов схем. В наши дни это встречается гораздо реже. Тем не менее, он по-прежнему полезен для подключения к маленьким контактам на компоненте поверхностного монтажа или печатной плате, проектах с ограниченным пространством или ремонте плат (например, «зеленый» ремонт проводов). Работа с толстым проводом? Обмотка проводов также полезна, когда сращивание толстой проволоки.Для получения дополнительной информации ознакомьтесь с руководством по созданию автомобиля с автономной мышью.

Как зачистить провод

Безопасные и надежные электрические соединения начинаются с чистого и аккуратного зачистки проводов. Очень важно снять внешний слой пластика, не повредив провода под ним. Если провод все же будет надрезан, соединение может оборваться или может произойти короткое замыкание.

Без вмятин и царапин. Эти провода были зачищены должным образом

Инструменты

Ручной инструмент для зачистки проводов

Простой ручной инструмент для зачистки проводов представляет собой пару противоположных лезвий, очень похожих на ножницы.Есть несколько выемок разного размера. Это позволяет пользователю подбирать размер надреза в соответствии с размером провода, что очень важно, чтобы не повредить провода. В зависимости от производителя могут быть дополнительные функции, в том числе блокирующий механизм, эргономичная ручка и возможность нарезания шурупов.

Инструмент для зачистки проводов — 22-30AWG

В наличии ТОЛ-14762

Это ваши простые, заурядные устройства для зачистки проволоки от Techni-Tool с удобной ручкой, что делает их доступным вариантом…

4

Инструмент для зачистки проводов — 20-30AWG

В наличии ТОЛ-15220

Это более качественные устройства для зачистки проводов от Jonard Industries с удобной изогнутой ручкой, что делает их доступным вариантом…

1

Предупреждение: Многие устройства для зачистки проводов, которые можно найти в хозяйственном магазине, не зачищают провода малого калибра (от 22 до 30). Приступая к созданию прототипа, убедитесь, что у вас есть инструмент, способный снимать изоляцию 22 AWG и меньше. Возможность зачистить очень маленький провод 30 AWG (также известный как проволочная обмотка) является плюсом.

Хотя нож также может зачистить провода, он также может повредить провод, надрезая металл или разрезая его. Использование ножа для зачистки провода тоже очень опасно! Нож может легко выскользнуть и причинить серьезные травмы.

Саморегулирующийся инструмент для зачистки проводов

Существуют также саморегулирующиеся устройства для зачистки проводов, которые автоматически зачищают провод, помещая провод в середину зубцов и сжимая ручку.Они берут практически любой провод и каждый раз идеально зачищают провода. В зависимости от производителя могут быть предусмотрены дополнительные функции для обрезки или обжима изолированных / неизолированных проводов.

Совет: Саморегулирующийся инструмент для зачистки проводов также полезен для снятия оболочки с кабелей или одновременного снятия изоляции с нескольких изолированных проводов.

Примечание: Мы обнаружили, что саморегулирующийся инструмент для зачистки проводов очень полезен при модификации электрода EL. Просто поместите проволоку EL посередине зубьев и отрегулируйте ручку, чтобы уменьшить захват проволоки.При зачистке провода убедитесь, что коронирующие провода не находятся прямо под зубьями. >
Инструмент для намотки проволоки

Если вы используете инструмент для намотки проволоки, чтобы обернуть проволоку вокруг булавки, в середине может уже быть встроенное лезвие для зачистки тонкой проволоки. Просто поместите проволоку между лезвиями и потяните.

Инструмент для намотки проволоки

В наличии TOL-14915

Этот Wire Wrap Too наматывает, разворачивает и даже снимает проволоку соответствующего диаметра с помощью уникального встроенного лезвия для зачистки.

Зачистка провода ручным устройством для зачистки проводов

Просто отжав ручки ручного инструмента для зачистки проводов примерно на 1/4 дюйма от конца провода или желаемой длины, используя правильный вырез на инструменте, а затем слегка повернув его, изоляция будет снята.

Затем, потянув инструменты для зачистки проводов к концу провода, изоляция должна соскользнуть с провода.

Зачистка кабельных проводов с помощью саморегулирующихся приспособлений для зачистки проводов

Специальные саморегулирующиеся устройства для зачистки проводов позволяют легко снимать оболочки и зачищать несколько изолированных проводов.В этом примере мы собираемся оголить кабель питания. Поместите конец кабеля между кусачками для резки проволоки. Когда все будет готово, сожмите ручки, чтобы отрезать конец кабеля.

Отверните пластиковую направляющую от головки и выдвиньте ее, чтобы отрегулировать длину отрезка проволоки. Переставьте пластиковую направляющую, когда вас устраивает длина провода. Для кабелей вы можете захотеть зачистить больше, чем рекомендуется.

Вставьте кабель между зажимами. При необходимости увеличьте / уменьшите натяжение губок с помощью ручки натяжения по мере необходимости, в зависимости от кабеля и сечения провода.

Удерживая кабель на месте, сожмите ручки, чтобы снять оболочку с кабеля.

После снятия оболочки с кабеля поместите внутренние провода между зубцами. При необходимости отрегулируйте натяжение губок с помощью ручки натяжения в зависимости от кабеля и размера провода.

Примечание: Обязательно проложите внутренние провода между зубцами левой челюсти, чтобы зачистить провода кабеля.

Когда закончите, ваши кабельные провода должны быть полностью зачищены!

Советы, уловки и подсказки

Важно, чтобы размер проволоки соответствовал правильной выемке в приспособлении для снятия изоляции. Если выемка будет слишком большой, провод не будет зачищен. Если выемка слишком мала, есть риск повредить провод. Использование выемки меньшего размера означает, что приспособления для зачистки будут закрываться слишком далеко, впиваясь в провод внизу. В случае многожильного провода инструмент обрежет внешнее кольцо проволоки, уменьшив общий диаметр проволоки и снизив ее прочность. Надрез в проволоке со сплошным сердечником сильно снизит прочность и гибкость проволоки. Вероятность обрыва проволоки при перегибе значительно возрастает.

Этот провод не был полностью зачищен, есть зазубрины и недостающие жилы

Если на проводе случайно образовалась царапина, лучший план действий — отрезать поврежденную часть провода и повторить попытку.

Как соединять провода

Подготовьте провод, зачистив концы проводов с помощью приспособления для зачистки проводов. Если вы работаете с многожильным проводом, попробуйте скрутить концы, чтобы сгруппировать жилы вместе, и залудите кончики перед пайкой.

Отрежьте кусок термоусадки, чтобы закрыть оголенные провода. Пропустите термоусадочную пленку через один из проводов. Обязательно сдвиньте термоусадочную пленку с места сварки.

Поверните клеммы проводов друг к другу и соедините оголенные концы вместе.

Удерживайте провода вместе с помощью ленты, чтобы удерживать провода на месте против паяльного коврика.

Добавьте припой к проводам. Старайтесь не оставлять паяльник на проводах слишком долго.Изоляция может расплавиться, обнажив больше проводов.

Убедитесь, что нижняя сторона провода также припаяна.

Переверните провод и распределите по ним припой. При необходимости добавьте флюс и припой для покрытия проводов.

Если вы используете термоусадку, наденьте ее на клемму, чтобы изолировать соединение. Нагрейте термоусадку паяльником или термовоздушной паяльной станцией.

Тепло от паяльника Тепло от паяльной станции горячего воздуха

По завершении термоусадка должна плотно прилегать к оголенному проводу.

Советы: Ищете другие идеи и методы резки проволоки? Попробуйте скрутить провода вместе. Скрученные провода могут быть обращены друг к другу (иначе говоря, скрученная спираль) или в одном направлении.
Вы также можете попробовать зацепить и скрутить провода вместе в соединителе Western Union (он же Lineman’s Splice). Этот метод идеально подходит для одножильных проводов, но его можно использовать и для многожильных проводов.
Для продвинутых пользователей вы также можете врезаться в провод для тройника Western вместо того, чтобы разрезать провод прямо.Это полезно при добавлении компонента (ов) (т. Е. Подтягивающего резистора), если у вас ограниченное пространство для работы, чтобы сэкономить время и сократить расходы. Просто зачистите середину вашего провода, удалите изоляцию с помощью ножа для хобби / паяльника, намотайте отдельный провод / клемму на оголенный провод и припаяйте. Когда закончите, добавьте немного термоусадки или горячего клея для изоляции. На изображении ниже показаны резистор и провод, добавляемые к середине двух проводов.

Western Метод Т-образного сращивания, используемый для соединения 3 перемычек и 10 кОм; Резистор

Совет: Возникли проблемы с соединением проводов вместе или подключением проводов к контакту? Попробуйте использовать печатную плату в качестве опоры при пайке, подобную той, которая встроена в специальный удлинительный кабель EL.

Как обжать электрический разъем

Электрический соединитель — это устройство для соединения электрических цепей с помощью механического узла. Соединение может быть временным или служить постоянным электрическим соединением между двумя проводами. Существуют сотни видов электрических разъемов. Разъемы могут соединять два отрезка провода вместе или подсоединять провод к электрическому зажиму.

Ниже приведены несколько типов разъемов. В дальнем верхнем левом углу у нас есть изолированный соединительный элемент для соединения двух концов проводов вместе.Справа — вилочный соединитель (он же лопата или разрезное кольцо) используется для подключения провода к винтовым клеммам, вставляя вилку в гнездо винтовой клеммы. Перед установкой терминала можно частично вкрутить винты. Кольцевые клеммы посередине также используются для подключения провода к винтовым клеммам. Кольцевая клемма обеспечивает более надежное соединение, однако перед установкой клеммы необходимо полностью вывернуть винт. В дальнем правом верхнем углу у нас есть лопаточный штекер (a.к.а. лезвие) . Они могут вставляться в гнездовой лопаточный соединитель (также известный как двойной обжим) , который показан справа внизу. В зависимости от конструкции и применения эти разъемы могут быть разных видов, например, с фланцевой вилкой или зажимным кольцом.

Изолированные соединители, вилочные, кольцевые, с наружной и внутренней лопаткой

Эти разъемы также могут быть разных размеров и номиналов. На изображении ниже показан лопаточный разъем с внутренней резьбой 1/4 дюйма и 2,8 мм.

Вам необходимо, чтобы размер разъемов соответствовал размеру безопасного соединения. На изображении ниже показаны плоские гнездовые разъемы 1/4 дюйма, подключенные к штыревым выводам микровыключателя.

Что такое обжим?

Слово «обжим» в этом контексте означает соединение двух металлических частей вместе, деформируя один или оба из них, чтобы удерживать другой. Деформация называется деформацией.

Металл деформирован, чтобы зажать провод и удерживать его на месте

Инструмент

Для обжима соединителя на проводе требуется специальный инструмент для обжимного штифта.В зависимости от обжимного штифта доступно несколько различных стилей обжимных клещей.

Инструмент для обжима трещотки

Лучший обжимной станок имеет встроенный храповик. Когда ручки будут сжаты вместе, это приведет к трещотке и не даст челюстям снова раскрыться. Когда будет приложено достаточное давление, храповик выйдет из зацепления и освободит обжатую часть. Это гарантирует, что приложено достаточное давление. Обжимные клещи этого типа также имеют широкую губку, чтобы покрыть большую площадь поверхности разъема.

Инструмент для обжима быстроразъемных соединений с храповым механизмом

В зависимости от размера соединителя тип «штампа» (то есть головки обжимного инструмента) будет иметь разный размер. Обжимной инструмент, представленный ниже, использует другую матрицу для обжима более мелких обжимных штифтов, которые вставляются в корпус штыревого разъема.

Инструмент для обжима обжимных штифтов с трещоткой

На изображениях ниже показаны провода разного калибра, обжатые для разветвленного разъема, и обжимной штырь для поляризованного разъема.

Вилочные соединители, обжатые для настенного адаптера Обжимной штифт обжимается перед вставкой в ​​пластиковый корпус
Ручной обжимной инструмент
Инструменты для ручного обжима

позволяют достичь почти тех же результатов, хотя от пользователя требуется гораздо больше бдительности. Обжимные клещи этого типа обычно менее прочные. При обжиме необходимо следить за тем, чтобы губки правильно выровнялись на разъеме.Несоосность приведет к менее желательному обжимному соединению. Со временем износ в результате нормального использования также может привести к тому, что челюсти разделятся и не закроются полностью. Как правило, достаточно сильно сжать его. Необычный инструмент для зачистки проводов, показанный ниже, можно использовать с быстроразъемными соединениями. Инструмент также можно использовать для обрезки проводов и зачистки проводов / кабелей.

Ручной инструмент для обжима саморегулирующегося устройства для зачистки проводов для изолированных и неизолированных лопаток

Хотя с саморегулирующимся устройством для зачистки проводов немного сложнее работать, чем с храповым механизмом, он может зачищать, разрезать и обжимать при быстром отсоединении.

Предупреждение! Плоскогубцы не для обжима! Также нельзя использовать молотки, тиски, плоскогубцы и плоские камни. Хороший обжимной пресс при правильном использовании сделает холодную сварку между проволокой и корпусом соединителя. Если бы вы разрезали хорошо выполненный обжим пополам, вы бы увидели твердую форму провода и разъема. Использование неправильного инструмента не приведет к хорошему обжиму!
Почему требуется такой уровень совершенства? Плохой обжим оставляет воздушные карманы между проводом и разъемом. Воздушные карманы позволяют собирать влагу, влага вызывает коррозию, коррозия вызывает сопротивление, сопротивление вызывает нагревание и в конечном итоге может привести к поломке.

Обжим быстроразъемного соединителя

Есть несколько аргументов за и против использования одножильного провода с обжимными соединениями. Многие считают, что обжатие провода с твердым сердечником создает в нем слабое место, что может привести к обрыву. Также существует большая вероятность отсоединения обжимного соединения с проводом со сплошным сердечником, потому что провод также не будет соответствовать клемме. Если вы должны использовать одножильный провод, рекомендуется припаять провод на место после того, как вы его обжали.

Во-первых, необходимо выбрать провод правильного размера в соответствии с размером клеммы или наоборот. Предположим, что вы используете многожильный провод, чтобы он соответствовал обжатому соединению. Далее зачистите провод. Количество оголенного провода должно быть равно длине металлической гильзы на соединителе, обычно около ¼ дюйма или около того. Если зачищенный провод подходит к металлической части ствола с небольшим пространством или без него, значит, размер разъема правильный.

Хорошее соотношение длины провода к цилиндру

Затем следует вставить провод до тех пор, пока изоляция на проводе не коснется конца цилиндра.

Хорошо: проволока немного торчит из ствола

Затем провод и клемма вставляются в обжимной пресс. Цвет изоляции клеммы должен совпадать с цветом обжимного инструмента. Поэтому, если изоляция клеммы красная, используйте место, отмеченное красной точкой на обжимных зажимах. В качестве альтернативы, если обжимной пресс не имеет цветной маркировки, используйте метку калибра сбоку.

Терминал должен располагаться горизонтально цилиндрической стороной вверх.Затем инструмент удерживают перпендикулярно клемме и помещают на цилиндр, ближайший к кольцу (или другому типу соединения). Чтобы закончить обжим, инструмент сжимают со значительным усилием. В общем, «пережать» соединение практически невозможно.

После того, как обжатие завершено, провод и разъем должны по-прежнему держаться вместе, даже если их пытались разъединить с большим усилием. Если соединение можно разорвать, обжим был выполнен неправильно. Лучше, чтобы обжим вышел из строя сейчас, а не после того, как он был установлен в своем приложении.Ниже приведена таблица технических характеристик обжимных соединений.

Совет: Если провод не входит в цилиндр или слишком ослаблен, значит, был выбран неправильный размер и тип провода или разъема. При необходимости можно добавить пайку между проводом и разъемом. Однако правильно обжатые провода образуют газонепроницаемое холодное соединение и не требуют пайки.
Имейте в виду, что добавление припоя увеличивает нагрузку на соединение из-за механических вибраций и термоциклирования, вызывая разрушение соединения.Пайка также может повысить сопротивление стыка. Для приложений с низким энергопотреблением пользователи не должны заметить значительной разницы. Совет: В зависимости от области применения два провода можно обжать вместе в одном обжимном соединителе. Вам нужно будет убедиться, что объединенный диаметр провода подходит для обжимного соединения, а обжимной разъем способен выдерживать ток, заданный в проекте.

На изображении ниже показаны два провода с загнутыми лопатками для средних соединений.В этом случае обжатые провода использовались для подключения нескольких устройств к земле.

Обжим обжимного штифта

Помните, что в мире существуют сотни типов электрических разъемов. В зависимости от конструкции разъем может быть сконструирован таким образом, чтобы он помещался в пластиковый корпус. Вместо того, чтобы обжимать провод цилиндром, соединитель может иметь две защелки (т. Е. Крылышки) для обжима провода и его изоляции. Дополнительные выступы для обжима изоляции обеспечивают разгрузку от натяжения.Обжимной штифт может также иметь фиксирующий язычок и концевой упор, когда штифт вставлен в пластиковый корпус.

Обжимной штифт, вырезанный из катушки для поляризованного разъема Пластиковый корпус для поляризованного разъема

Один из примеров можно найти в предварительно заделанных перемычках премиум-класса. Они используются для подключения к печатным платам с контактными площадками PTH 0,1 дюйма. Ниже представлено изображение нескольких обжатых контактов перед их вставкой в ​​пластиковый корпус.Слева находится обжимной штифт для установки в поляризованный корпус. В центре находится контактный штифт, который используется для сопряжения с штырем справа.

Процесс немного более утомительный, так как вы работаете с меньшими выводами. В зависимости от вашего уровня опыта это может занять много времени. Однако пользователи могут создавать нестандартные длины проводов и кабелей для проекта.

Сначала отрежьте и зачистите кусок проволоки. Убедитесь, что калибр провода соответствует характеристикам обжимного штифта. В этом случае мы будем использовать многожильный соединительный провод 22 AWG для подключения к разъему JST RCY, как рекомендовано в таблице данных обжимного штыря.После извлечения обжимного штифта из металлической полосы совместите жилы провода с проводящим язычком, а изолятор — с выступом изолятора, чтобы проверить, соответствует ли провод спецификациям обжимного штифта.

Если провод достаточно зачищен, вставьте обжимной штифт в одну из губок обжимного инструмента. Возможно, вам придется загнуть язычки изолятора внутрь, чтобы они подошли. Мы будем использовать большую челюсть.

Обязательно обратите внимание на канавки обжимного инструмента при вставке обжимного штифта в матрицу.Если присмотреться, на одной стороне губки вырезаны две полуцилиндрические канавки, а на другой — одна канавка. Сторона с двумя канавками будет использоваться для обжима лапок. Кроме того, половина матрицы утоплена под язычок изолятора.

Обжимной инструмент с трещоткой, вид сбоку Крупный план обжимного инструмента с двумя канавками и матрицей с углублением для выступа изолятора
Предупреждение! Если вы вставите обжимной штифт неправильно, обжимной инструмент с храповым механизмом не сможет обжать язычки в достаточной степени.В результате провод может не полностью проходить со штифтом, и штифт будет поврежден. Обжимной инструмент также может застрять в одном положении. Если обжимной инструмент застрял, вам нужно будет перевернуть предохранительный фиксатор чуть выше ручки.

Медленно закройте обжимной инструмент с храповым механизмом, чтобы удерживать обжимной штифт на месте, и вставьте зачищенный провод. Возможно, вам потребуется отрегулировать обжимной штифт так, чтобы его изолятор находился заподлицо с матрицей.

Когда будете готовы, медленно сожмите ручки еще больше, чтобы продолжить обжимать язычки.Если что-то не так и вы используете обжимной инструмент с храповым механизмом, переверните предохранительный фиксатор прямо над ручкой. Продолжайте сжимать ручку до тех пор, пока храповик не освободится автоматически, чтобы завершить обжим.

Осторожно извлеките обжимной штифт из обжимного инструмента. Обратите внимание на гофрированные язычки. Вы должны увидеть что-то похожее на гофрированные булавки внизу. При необходимости вам может потребоваться снова вставить штифт обратно в губки, чтобы в достаточной степени обжать язычки. Обжимной штифт в дальнем левом углу был частично обжат, и его нужно было поместить в меньшую губку для правильного обжима.

Когда все будет готово, вставьте обжимной штифт в соответствующий корпус. В этом случае обжатый гнездовой штифт был вставлен в соответствующий корпус разъема JST RCY. Убедитесь, что фиксирующий язычок совпадает с отверстием в пластиковом корпусе.

По окончании провод должен защелкнуться в соответствующем гнезде. Ниже приведены несколько обжимных контактов в соответствующих корпусах. В крайнем левом углу у нас есть обжимные контакты, используемые для поляризованного разъема 1×2 «Molex». Два справа с черным корпусом — это пример гофрированных контактов, используемых со стандартным 0.1-дюймовые разъемы. Наконец, гофрированные контакты в красном корпусе используются для разъема JST RCY.

Обычные ошибки

Ниже приведен список типичных ошибок при опрессовке быстроразъемных соединений и обжимных штифтов. Мы будем использовать быстрое отключение для демонстрации.

Разъем неподходящего размера для провода или провод неправильного размера для разъема.

Плохой обжим. Разъем был слишком мал для выбранного калибра провода.

Будьте осторожны, чтобы не снять слишком много изоляции.

Слишком много изоляции снято, слишком много оголенного провода

Также стоит упомянуть, что, хотя это и не обязательно вредно, проволока не должна выходить слишком далеко за ствол. В этом случае рекомендуется обрезать проволоку.

Излишки оголенного провода следует обрезать

Внимание! Помните, что для проволочной обмотки используется небольшой калибр. Хотя это идеально подходит для проектов, в которых мало места для работы, он не может справиться с большой мощностью из-за толщины провода.

Зачистите провод 30 AWG, вставив его между лезвиями инструмента для намотки проводов. Потяните за провод, чтобы удалить изоляцию.

Обязательно зачистите достаточно провода, чтобы обернуть его вокруг клеммы для надежного соединения. Около 1 дюйма должно быть достаточно.

Вставьте оголенный провод в отверстие сбоку. Убедитесь, что провод вставлен на сторону с надрезом, и поместите провод в надрез вдоль стороны цилиндра.

Вставьте провод в контакт разъема (a.к.а. Почта). В этом случае на мини-макетной плате использовались штыревые контакты заголовка.

Примечание: Штифты штабелируемого охватывающего жатки можно скручивать с помощью инструмента для намотки проволоки и проволоки. Рекомендуется обернуть проволоку вокруг штырьков вилки разъема.

Поверните инструмент по часовой стрелке, чтобы начать наматывать провод на квадратный штифт жатки. Другой рукой прижмите провод и штыри жатки. Продолжайте вращать инструмент так, чтобы вся зачищенная проволока обернулась вокруг штифта.

Снимите инструмент со штифта.По завершении изоляция провода должна начинаться с нижней части штифта. Для более прочного и безопасного соединения добавьте припой между проводом и контактом.

Если вам требуется больше соединений на одном и том же контакте, оберните больше проводов вокруг верхней части первого соединения и повторите шаги, описанные выше. Сумма, которую вы можете укладывать, зависит от длины штифта жатки. Попробуйте использовать инструмент для намотки проводов, чтобы обернуть провода вокруг разъемов микроконтроллера, светодиода или резистора для прототипирования.

Удаление витых проводов

Если вам нужно отсоединить провод от штифта, просто используйте другой конец инструмента и поверните его против часовой стрелки.

Освободив проволочную обертку, потяните проволоку от штифта.

Управление проводами

Скручивание проволоки в оплетку

Это хорошая идея, чтобы заплести длинные провода, которые используются в проекте.Есть несколько преимуществ скручивания проводов вместе:

  • поддерживает организацию проекта
  • предотвращает вытягивание проводов от движущихся частей
  • усиливает связь

Ниже приведен пример сплетения четырех соединительных проводов вместе для неадресуемого светодиода. Чтобы заплести провода, скрутите пару проводов обеими руками против часовой стрелки между указательным и большим пальцами. В этом случае сначала скручивали зеленый и красный провода.

Скрутите вторую пару проводов против часовой стрелки.

Скрутите пары проводов по часовой стрелке.

По окончании работы с проводами в вашем проекте будет проще управлять. Ниже приведены несколько примеров использования плетеной проволоки в проектах.

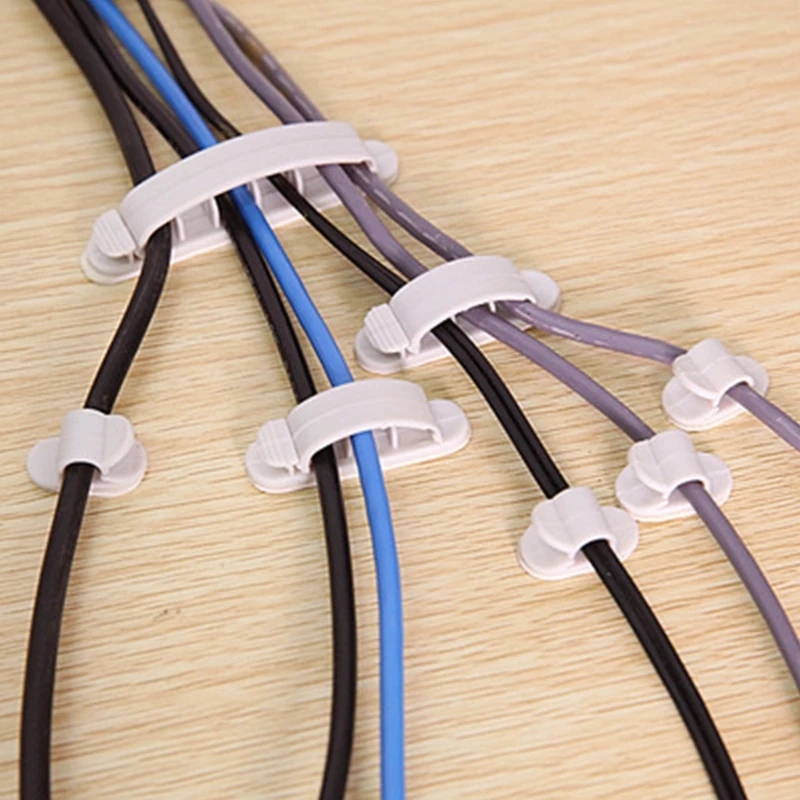

Рукава и канатные дороги

Гильзы и кабельные держатели также полезны для дополнительной защиты соединения от движущихся частей. На изображении ниже показаны незакрепленные провода на Shapeoko.

Ниже приведены изображения проводов внутри рукава и держателя кабеля для защиты.

Маркировочный комплекс Электромонтаж

Иногда полезно маркировать провода с помощью стикеров, ленты или маркеров, чтобы отслеживать соединения с использованием провода одного цвета и сложной проводки, а также для устранения неполадок в проектах.

Маркированные провода от micro: arcade kit Советы: Дополнительные идеи можно найти по ссылкам ниже.

Типы электрических проводов и кабелей

Различные типы электрических проводов и кабелей

Электрический кабель и провода считаются одним и тем же. На самом деле они совсем другие. Провод состоит из одного электрического проводника, а кабель представляет собой группу или пучок нескольких проводов внутри общей оболочки. Оба они используются для проведения электрического тока.

В настоящее время благодаря развитию технологий почти все работает от электричества.Будь то внутри помещения или снаружи, нам необходимо бесперебойное электроснабжение, которое достигается за счет использования подходящих типов проводов и кабелей. Не только в электроэнергетике используются кабели и провода для передачи и распределения электроэнергии в наши дома и предприятия, в телекоммуникационном секторе также используются кабели различных типов для бесперебойной передачи данных.

Маркировка кабелей

Маркировка кабелей очень важна и дает много информации о типах изоляции, количестве проводов и сечении проводов.Взгляните на некоторые из этикеток, написанных на проводах, обычно используемых в домашней электропроводке.

  • 14-2G : Кабель содержит два изолированных провода и заземляющий провод; индивидуальный провод 14 калибра.
  • 14-3G : Кабель содержит три изолированных провода и заземляющий провод; отдельные провода 14-го калибра.
  • 12-2 с G : Кабель содержит два изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
  • 12-3 с G : Кабель содержит три изолированных провода с заземляющим проводом; отдельные провода 12-го калибра.
  • 600 В : Этот кабель рассчитан на максимальное напряжение 600 В; обычно используемый кабель NM для домашней электропроводки.
  • ТИП NM-B : NM означает неметаллический, это кабель с неметаллической оболочкой типа B; это обычно используемый кабель для электропроводки бытовых приборов и устройств.

Самая важная из них — это изоляция или пластиковое покрытие вокруг проводящих проводов. Вот некоторые из распространенных этикеток, написанных на проводах.

Значение каждой буквы, используемой на этикетках выше, приведено ниже:

  • T : Термопластическая изоляция, огнестойкий материал
  • H : Термостойкий; способен выдерживать температуру до 167 F.
  • HH : Высокая термостойкость; способны выдерживать температуры до 194 F.
  • W : «Мокрый» или одобрен для использования во влажных и влажных помещениях; этот провод также подходит для сухих мест.
  • X : Изоляция из синтетического полимера, огнестойкого
  • N : Нейлоновое покрытие для устойчивости к маслу и бензину

Связанное сообщение: Типы электрооборудования Чертежи и схемы

Кабели для электропроводки в жилых помещениях

Электропроводка в жилых помещениях от опоры электросети до приборов или устройств внутри дома делится в основном на пять типов.

Кабель ответвления:

Это кабель между опорой электросети и помещением или зданием потребителя. Отводной кабель обслуживания представляет собой воздушную линию электропередачи от опоры до защитной опоры дома. Служебный ответвительный кабель может быть многих типов, указанных ниже:

Дуплексный кабель: Дуплексный служебный ответвительный кабель представляет собой двухжильный провод, т.е. он имеет два проводника; изолированный провод для фазной линии и неизолированный провод для нейтральной линии.Он используется для подачи однофазного питания в здание.

Триплексный кабель: Триплексный сервисный ответвительный кабель представляет собой трехжильный провод. Он имеет два изолированных провода для фазной линии и неизолированный провод для нейтральной линии.

Квадруплексный кабель: Квадруплексный служебный ответвительный кабель представляет собой четырехжильный или четырехжильный провод. Имеет 4 проводника; три из них — изолированные проводники для фазных линий и неизолированный провод для нейтральной линии. Он используется для подачи трехфазного питания от опоры к зданию.

Фазным проводом является кабель AAC , а нейтральным проводом — AAC / AAAC / ACSR . Изоляция, используемая на этих кабелях, — из сшитого полиэтилена, который защищает эти проводники от влаги, тепла и т. Д.

Основные питающие провода:

Основные питающие кабели и провода обеспечивают подачу питания от служебного погодозащитного кожуха в здание. Для этой цели используются одножильные или многожильные кабели на 600 В, с номинальной нагрузкой на 25% больше, чем максимальная требуемая нагрузка.

Провода питания панели:

Провода питания панели подают питание на главную распределительную коробку. Обычно это кабели THHN с черной изоляцией, номинальные характеристики которых на 25% превышают максимальный ток нагрузки.

Провода с неметаллической оболочкой:

Провода с неметаллической оболочкой или проволокой с оболочкой из нержавеющей стали используются для внутренней проводки. Он может состоять из 2-х или более чем 2-х изолированных проводов с изолированным или неизолированным заземляющим проводом. Есть еще один слой пластиковой оболочки из сшитого полиэтилена для большей защиты.Последняя версия NM type-B в настоящее время используется электриками для внутренней установки. Проводники могут быть одножильными или многожильными. Многожильные проводники легче прокладывать через кабелепровод.

Одножильный провод

Одножильный провод — наиболее популярный выбор для электрических схем внутри дома. Он доступен в нескольких калибрах, цвете (для идентификации фазы, нейтрали и земли), а также одножильных или многожильных проводов. Одиночный сплошной провод обеспечивает лучшее соединение, но одножильные провода легче прокладывать через кабелепровод.Оба они доступны с изоляцией THW и THHN.

Типы кабелей и проводов

Существует несколько типов кабелей и проводов в зависимости от их применения и использования.

Кабель связи

Типы кабелей и проводов, которые используются для связи или передачи сигналов, называются кабелями связи. Единственная цель — передавать информацию. Вот 3 типа кабелей связи:

Коаксиальный кабель

Коаксиальный или коаксиальный кабель — это тип электрического кабеля, состоящего из четырех слоев, образующих коаксиальную форму (имеющую общую ось или центр).Центральная часть коаксиального кабеля представляет собой проводник, покрытый изоляционным пластиковым слоем, окруженный металлическим экраном. Сверху — четвертый слой пластиковой изоляции.

Коаксиальный кабель используется для передачи высокочастотного сигнала. Вот почему металлический экран используется для блокировки шумовых помех. Он обычно используется для распределения сигнала кабельного телевидения, передачи сигнала между антеннами, передатчиком и приемником.

Коаксиальный кабель делится на различные типы, и каждый из них имеет собственное применение.

Коаксиальный кабель Hardline или кабель Heliax

Коаксиальный кабель Hardline или в основном известный под его торговой маркой Кабель Heliax представляет собой толстый коаксиальный кабель с центральным сплошным проводником из меди и экраном из медных или серебряных трубок. Он специально используется для высокочастотной широковещательной передачи. Он может передавать сотни каналов и обычно устанавливается между наземным передатчиком и антенной.

Излучающий или негерметичный коаксиальный кабель

Излучающий или негерметичный коаксиальный кабель — это еще один тип коаксиального кабеля, экран которого специально разработан таким образом, чтобы излучать радиочастотные волны.Экран выполнен с прорезями, настроенными на определенную длину волны РЧ, которые обеспечивают эффект двунаправленной утечки между передатчиком и приемником. Этот тип коаксиального кабеля используется в местах, где использование антенны невозможно, например, в подземных туннелях, лифтовых шахтах и ​​т. Д.

Коаксиальный кабель RG-6

RG-6 является наиболее распространенным типом коаксиального кабеля, используемого для передачи сигналов. передача в жилых и коммерческих помещениях. Он изготовлен из сплошного медного провода с пластиковой изоляцией, покрытой алюминиевой фольгой, и экранированной оплеткой для защиты от помех.Он используется для передачи аудио и видеосигнала в таких приложениях, как кабельное телевидение, сигнал спутникового телевидения, радио и т. Д.

Триаксиальный или триаксиальный кабель

Триаксиальный кабель — это еще один тип коаксиального кабеля, который включает в себя еще один слой изоляции и экрана. поверх существующего щита. Второй или внешний экран заземлен для защиты внутреннего экрана от электромагнитных помех.

Твинаксиальный или твинаксиальный кабель

Твинаксиальный кабель — это тип коаксиального кабеля, аналогичный RG-6, но с двумя внутренними проводниками вместо одного.Два изолированных внутренних проводника скручены вместе и окружены экраном в оплетке. Он используется для высокоскоростной передачи сигналов ближнего действия, как правило, для сети 10 Gigabit Ethernet.

Полужесткий коаксиальный кабель

Полужесткий коаксиальный кабель — это еще один тип коаксиального кабеля, у которого внешняя оболочка из твердой меди с внутренним проводником. Внешний экран обеспечивает лучшую защиту от помех. Из-за трубчатой ​​конструкции экрана он не очень гибкий и не должен изгибаться после первоначального формования.

Коаксиальный кабель с жесткой линией

Коаксиальный кабель с жесткой линией представляет собой модифицированную форму полужесткого кабеля, состоящего из двух концентрических трубок (экрана), который обеспечивает дополнительную защиту для сигнала высокой мощности. Такие кабели не предназначены для изгиба, поэтому для изгиба используются изгибы и межсоединения. Они используются для передачи сигнала высокой мощности между радиочастотными компонентами передатчика и антенны.

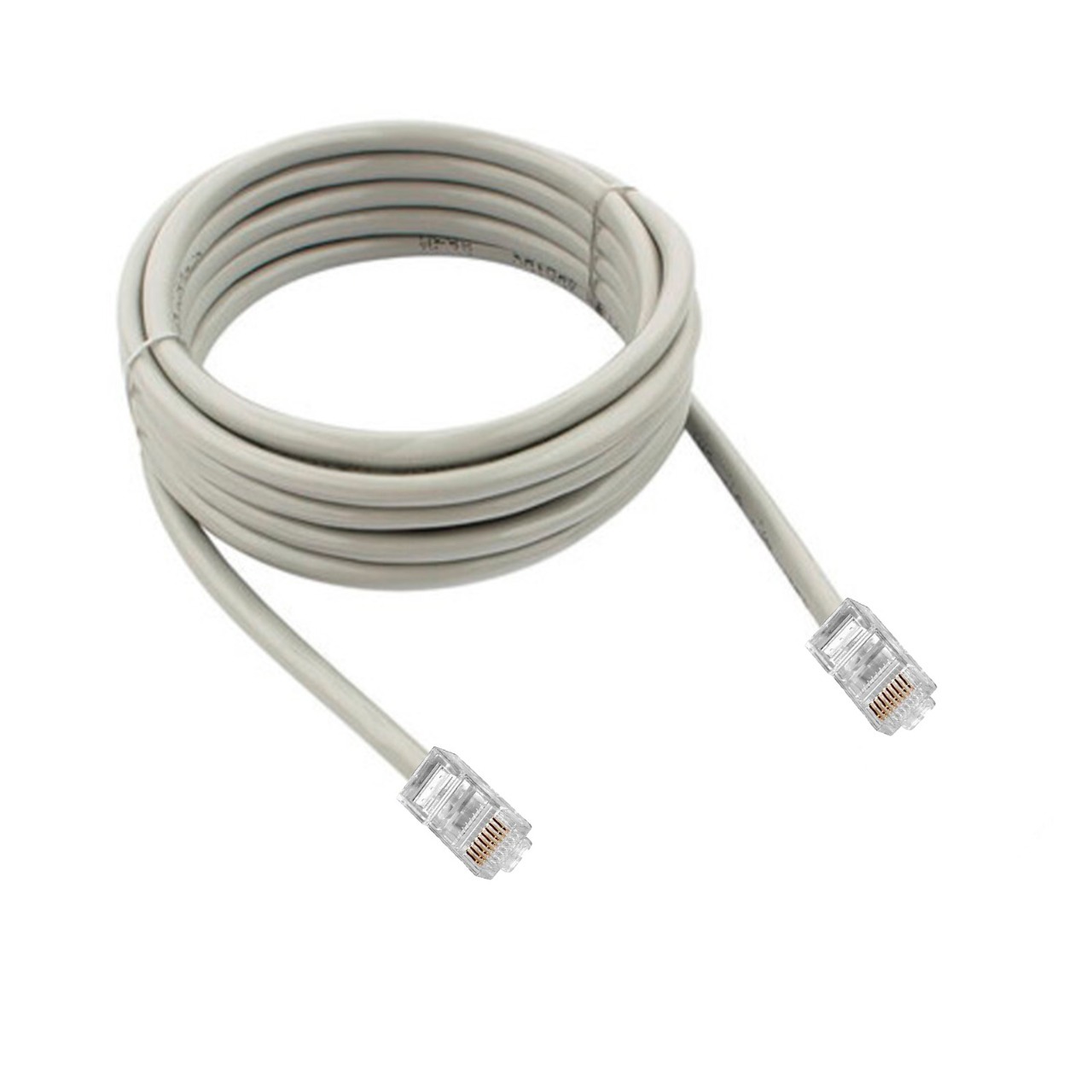

Кабель с витой парой

Этот тип коммуникационного кабеля состоит из двух изолированных проводов, скрученных вместе и образующих витую пару.Целью скручивания является уменьшение электромагнитных помех или шума. Они используются в сети Ethernet и телефонной связи.

Далее они делятся на два типа в зависимости от их защиты от шума.

Кабель неэкранированной витой пары (UTP)

Кабели UTP не имеют дополнительного экрана для защиты от шума. Витая пара может уменьшить шум, но все же влияет на него. В жилых и коммерческих зданиях используются различные категории кабелей UTP с различной пропускной способностью e.грамм. CAT1, CAT2 и т. Д.

Кабель с экранированной витой парой (STP)

Кабель STP имеет дополнительный слой фольги, который защищает провода от электромагнитных помех. Они используются в высокопроизводительных приложениях, где кабели могут подвергаться воздействию внешних помех окружающей среды.

Волоконно-оптические кабели

Волоконно-оптический или оптоволоконный кабель — это тип кабеля связи, сделанный из гибких прозрачных стеклянных волокон, известных как оптические волокна, которые передают данные в виде света.Толщина волокна примерно равна толщине человеческого волоса, а каждое отдельное волокно покрыто пластиковой изоляцией. Есть еще один внешний защитный слой, который защищает волокна от помех.

Волоконно-оптические кабели подразделяются на два основных типа;

Одномодовый или одномодовый оптоволоконный кабель:

Этот кабель позволяет передавать только один режим света. Он изготовлен из очень тонкой одиночной нити волокна, которая позволяет распространяться только одной световой волне.Это уменьшает количество отражений света, что снижает ослабление сигнала. Он обеспечивает высокую скорость передачи на большие расстояния с очень низким затуханием, но при высокой стоимости.

Многомодовый оптоволоконный кабель:

Оптоволоконный кабель этого типа состоит из относительно более толстых волокон, которые пропускают более одной световой волны, поэтому он может передавать относительно больше данных. Но количество отражений света из-за большого количества волн на большом расстоянии вызывает ослабление и искажение сигнала на принимающей стороне.Вот почему он используется для передачи на относительно короткие расстояния, например, LAN, системы безопасности и т. Д.

Прямой скрытый кабель (DBC)

Это тип кабеля, который используется для связи и передачи энергии. Он специально разработан для закапывания прямо под землей без необходимости дополнительной изоляции, оболочки или трубопроводов. Он состоит из пучков оптоволоконных кабелей с толстым металлическим сердечником для жесткости. Он имеет несколько слоев защиты, таких как пластиковый изоляционный слой, водонепроницаемый слой, а также амортизирующий гель и т. Д.для защиты от жары, влаги и других подземных факторов.

Кабель с неметаллической оболочкой (NM, NM-B)

Кабель с неметаллической оболочкой или оболочкой NM или известный под торговой маркой «romex» кабель представляет собой тип электрического кабеля, внешняя оболочка которого сделана из пластик, защищающий внутренние проводники. Обычно используется для электропроводки в жилых помещениях.

Существует два типа кабелей с оболочкой ЯМ в зависимости от количества жил;

Двухжильный экранированный кабель NM : Кабель этого типа имеет два отдельно изолированных провода с неизолированным проводом для заземления, что в сумме составляет 3 проводника.Он поставляется в различных калибрах для различных рейтингов и имеет маркировку «<калибр> — 2 WG». Это означает, что этот кабель содержит 2 провода плюс заземляющий провод.

Трехжильный экранированный кабель NM : этот тип кабеля содержит 3 изолированных провода с неизолированным заземляющим проводом. Он используется для трехфазного подключения, поэтому для идентификации отдельный провод помечен другим цветом фазы.

Провода NM доступны в виде одножильных , а также многожильных .Сплошной провод обеспечивает лучшее соединение на клеммах, но его трудно провести через трубу или кабелепровод. В то время как многожильные проводники более гибкие и их легче прокладывать через кабелепровод.

NM-B (B для строительства) — это тип кабеля NM, особенно используемый для проводки внутри зданий. Они используются для проводки внутри стен и полов, но не для использования во влажных местах, таких как внешняя проводка.

Кабель с металлической оболочкой (армированный кабель, AC или BX, MC)

Кабель с металлической оболочкой, как следует из названия, представляет собой тип армированного электрического кабеля с металлической защитой над изолированными проводниками.Жилы отдельно изолированы пластиковым слоем, который окружен металлической оболочкой для дополнительной защиты. Металлическая оболочка может быть плетеной или скрученной, которая окружает отдельные или все проводники, или это может быть сплошная трубчатая конструкция.

Кабели с металлической оболочкой чаще всего называются кабелем переменного тока (армированный кабель) или кабелем BX и кабелем MC (кабелем с металлической оболочкой). BX — это зарегистрированное торговое наименование кабелей переменного тока.

Армированный кабель (AC)

Кабель с металлической оболочкой такого типа имеет защитный скрученный или плетеный металлический слой, обычно сделанный из стали, поверх жилы.Наружная оболочка сделана из пластика. Металлический слой обеспечивает дополнительную механическую прочность против любых повреждений, а также может использоваться для заземляющих соединений. Таким образом, они не используются во влажных или влажных помещениях, а также под землей. Армирующий слой может быть проволочной оплеткой, стальной проволокой или стальной лентой. Кабель, армированный стальной проволокой (SWA), является наиболее распространенным типом армированного кабеля, используемого для передачи энергии.

Кабель с металлической оболочкой (MC)

Разница между кабелями AC и MC заключается в том, что металлическая оболочка кабеля MC не может использоваться в качестве заземляющего провода.Он имеет дополнительный изолированный провод зеленого цвета для заземления. Таким образом, они могут использоваться как для захоронения непосредственно, так и во влажных помещениях, но при условии, что они имеют защитную внешнюю оболочку из ПВХ.

Кабели в металлической оболочке дороги, их трудно прокладывать, и для их разрезания или разрывания требуются специальные инструменты, по сравнению с кабелем NM, который является лучшим выбором для проводки в жилых помещениях. Они используются в источниках питания для крупногабаритных бытовых приборов и внешнего использования.

Многожильный или многожильный кабель:

Многожильный или многожильный кабель состоит из нескольких проводников с изолированными оболочками, скрученных в один кабель с оболочкой.Его задача — избежать беспорядочного подключения, используя один единственный кабель вместо 10 или 20 отдельных проводов, и сэкономить время, подключая их по одному.

Отдельные жилы имеют изоляционную оболочку с общим корпусом из изоляционного материала. Но в некоторых случаях есть алюминиевый слой для защиты от EMI (электромагнитных помех) или дополнительный армированный слой для большей защиты. Многожильные кабели обычно заканчиваются многополюсным разъемом.

Ядра — это количество полезных подключений; простой трехфазный кабель нельзя назвать многожильным кабелем, но кабель с двумя или более чем двумя отдельными трехфазными проводниками является многожильным кабелем.Например, аудиомикшер имеет несколько входных кабелей от микрофонов, кабели соединены вместе, образуя многожильный кабель, который легче подключить, чем вставлять каждый кабель в отдельное место.

Они в основном используются в электронике для передачи данных в таких приложениях, как:

  • Передача аудиосигнала на аудиомикшер.
  • Отправка аудио и видеосигнала в игровые приставки.
  • Отправка сигнала камеры на CCU (блок управления камерой) в телестудиях
  • Отправка аудио и видеосигнала от камеры по одному кабелю.
  • в сети

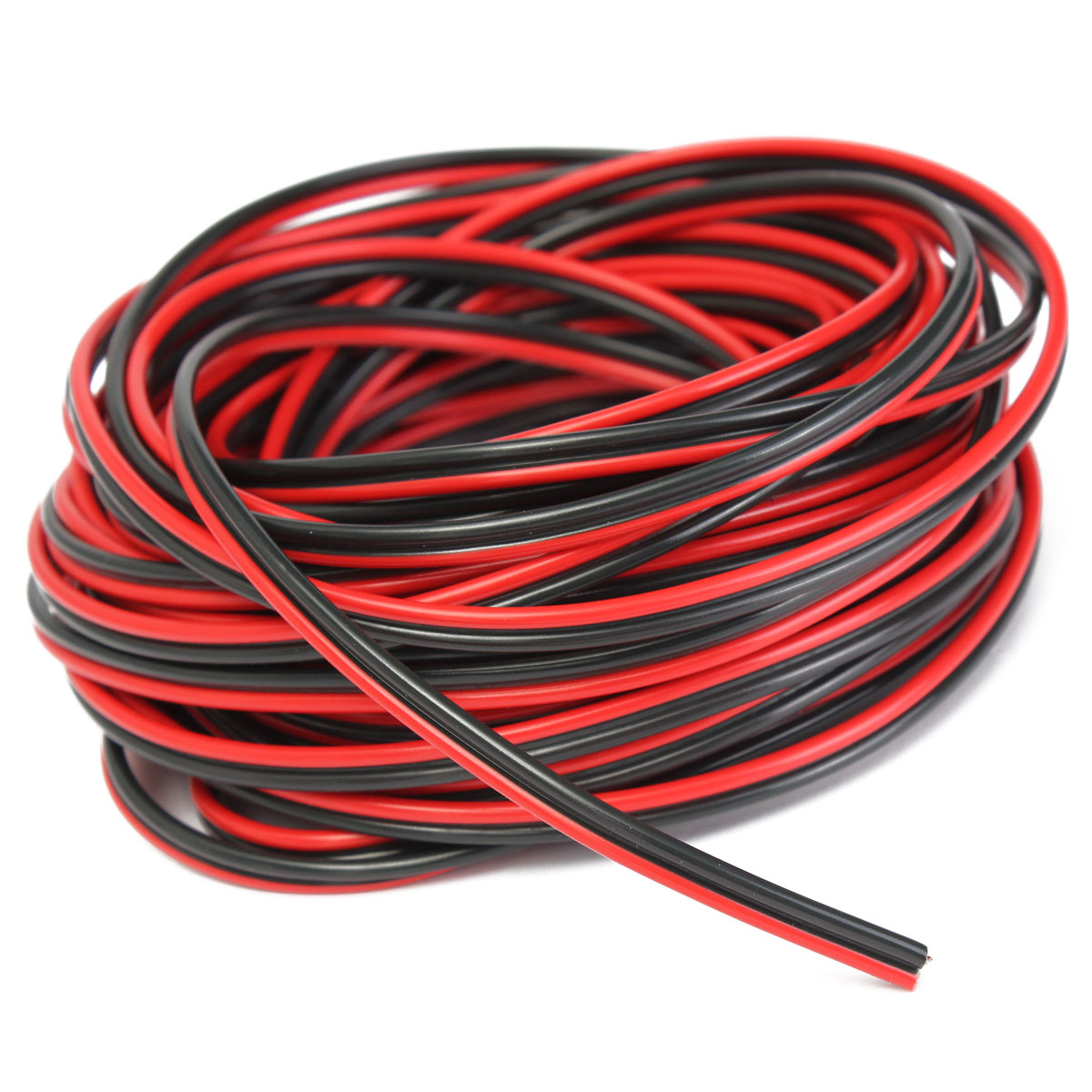

Парный кабель

Парные кабели представляют собой тип электрического кабеля, состоящего из пары двух изолированных проводов, покрытых изоляционной оболочкой. Они в основном используются для приложений постоянного тока, а также в приложениях переменного тока низкой частоты.

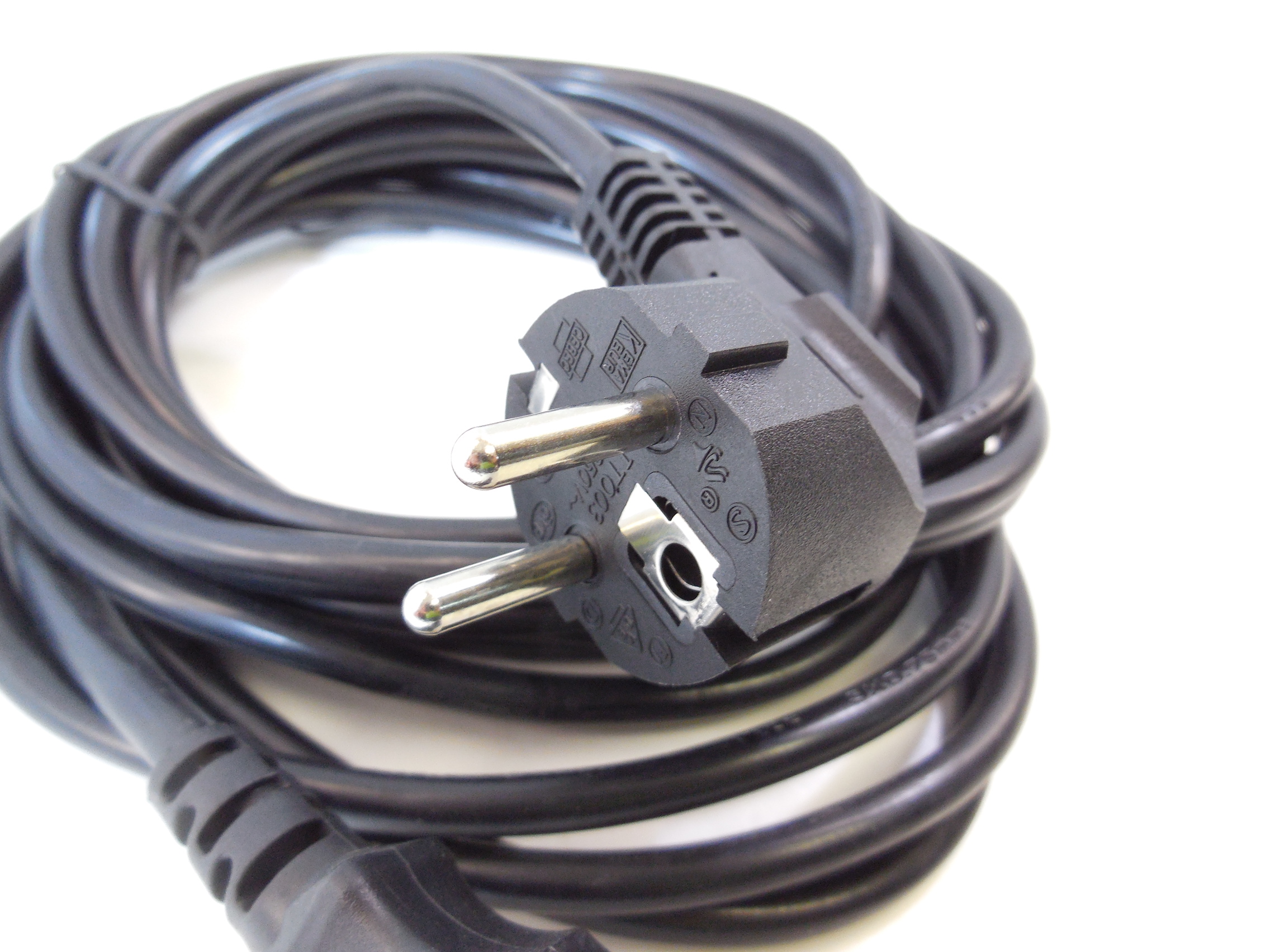

Портативный или удлинительный шнур

Это гибкий электрический кабель с разъемами на обоих концах для обеспечения временного источника питания переменного тока. обычно используется в качестве удлинителя источника питания для питания переносного оборудования, машин и устройств.

Тип изоляционного материала, используемого для проводника, определяет его применение или среду использования (например, температуру, влажность, погодные условия, масло и т. Д.). При этом номинал шнура определяется размером жилы провода.

Ленточный кабель

Этот тип кабеля состоит из множества изолированных проводов небольшого сечения, параллельных друг другу в плоской форме, которые напоминают кусок ленты, отсюда и название «ленточный кабель». Они гибкие и могут выдерживать очень низкие напряжения.

Они в основном используются в электронных устройствах и компьютерах для подключения различных внутренних периферийных устройств, которым требуются шины данных, таких как жесткие диски, приводы компакт-дисков, принтеры и т. Д. Из-за своей плоской формы они блокируют воздушный поток внутри компьютера, который влияет на систему охлаждения. В настоящее время их в основном заменяют на круглые кабели.

Экранированный или экранированный кабель

Экранированный кабель или экранированный кабель — это тип электрического кабеля, проводники которого защищены дополнительным металлическим слоем, известным как экран.Экран может быть изготовлен из плетеного алюминия, меди или любого другого металла или может быть фольгой, спиральной лентой или сплошным слоем из указанных проводящих металлов.

Обеспечивает защиту от электрических помех или EMI (электромагнитных помех), создаваемых любыми ближайшими электрическими источниками. Устраняется заземлением экрана с одного конца. В силовых кабелях экранирующий слой заземлен, чтобы защитить изоляцию от разрыва из-за коронного разряда, а также избежать поражения электрическим током.

Одножильный провод

Одножильный провод или, как правило, просто провод, изготавливается из одного изолированного проводника. Это самый популярный выбор для бытовой электропроводки. Доступен в нескольких цветах для идентификации фазы и заземления. Одножильный провод бывает двух типов;

Одножильный провод:

Однониточный провод состоит из нескольких тонких жил, образующих вместе один провод. Многожильный дизайн обеспечивает гибкость, поэтому они подходят для приложений, в которых провода необходимо сгибать или скручивать.Электрик предпочитает многожильный кабель, а не сплошной, потому что его легче прокладывать через трубы в стенах из-за его гибкости.

Одинарный сплошной провод:

Одинарный сплошной провод изготовлен из одинарного сплошного сердечника с пластиковой изоляцией. Прочная конструкция обеспечивает лучшее соединение, но ее трудно согнуть или скрутить из-за ее жесткости. Многократное изгибание может привести к повреждению и поломке проводника внутри. Они используются в приложениях, где не требуется движения или изгиба проводов.

Погружной кабель

Как следует из названия, этот тип электрического кабеля предназначен для использования во влажных помещениях или погружения в жидкость. Изоляция, используемая для таких кабелей, очень прочная, устойчивая к истиранию, чрезвычайно прочная и надежная, чтобы соответствовать требованиям окружающей среды, в которой проводится установка. Они предназначены для использования в качестве подземного кабеля.

Они доступны как в однопроводном, так и в многожильном исполнении, имеют плоскую или круглую структуру, что соответствует их применению.Жилы имеют цветовую кодировку для обозначения фазных и заземляющих соединений, а также управляющих проводов, проходящих вдоль силовых проводов.

Они используются в физически ограниченном и недоступном месте. Чаще всего погружной кабель используется для подачи питания на погружные двигатели и насосы под водой, в сельском хозяйстве, в подземных горных выработках или в целях бурения.

Двухжильный

Двухжильный кабель — это двухжильный плоский кабель, используемый в качестве симметричной линии для передачи радиочастотного радиосигнала.Проводники разделены и равномерно распределены пластиковым слоем между ними. Равный интервал очень важен, потому что он предохраняет сигнал от искажения. Проводники в большинстве своем многожильные, чтобы избежать воздействия на кожу, и они изолированы с использованием того же пластика.

Они более восприимчивы к внешним шумовым помехам и погодным условиям, поэтому эти факторы учитываются при установке. Конечно, коаксиальный кабель имеет лучшую защиту от шума, но предпочтение отдается двухжильному кабелю из-за его низких потерь мощности.

Лестница

Иногда из-за влажных условий, таких как дождь, ветер и т. Д., Капля воды скапливается на пластике между проводниками. Это вызывает помехи в сигнале. Чтобы этого не произошло, в пластиковом слое вырезают оконные прорези. Получающаяся в результате проволока напоминает структуру, похожую на лестницу, отсюда и название — «Лестничная линия».

Двойной вывод доступен с характеристическим сопротивлением 600, 450, 300 и 75 Ом .Самый распространенный тип — двухжильный кабель сопротивлением 300 Ом, используемый для телевизоров. В основном они используются для соединения передатчика или приемника с РЧ-антеннами в телевизорах и радио и т. Д.

Подземный питающий кабель (UF):

Это тип кабеля с неметаллической оболочкой, предназначенный для использования во влажных помещениях, таких как подача питания на фонарный столб или уличный фонарь. Кабели NM имеют неплотную пластиковую оболочку вокруг них, тогда как проводники в UF-кабелях по отдельности окружены сплошным слоем термопласта, который обеспечивает гибкость и дополнительную защиту.Водостойкий изоляционный материал позволяет использовать их во влажных помещениях, например, для электроснабжения садового сарая, фонарного столба. В основном они доступны в сером цвете внешней оболочки. Они являются лучшим выбором для того, чтобы избежать столбов и оголенных проводов, просто проложив их под землей.

Гибкие кабели

Гибкие кабели — это тип электрических кабелей, которые могут выдерживать постоянные изгибы в движущихся объектах. Гибкость достигается за счет использования многожильных проводов.Они используются в отраслях автоматизации, где машины находятся в непрерывном движении, например, станки для захвата и установки, и станки с ЧПУ, такие как гравировальные, фрезерные станки и т. Д.

Гибкие кабели бывают двух типов;

Скрутка в слое

Этот тип кабеля состоит из нескольких слоев жил. Жилы этих кабелей должны быть прочными, а окружающие их слои — длинными. Поскольку внешний слой растягивается во время изгиба, в то время как центральный сердечник сжимается.Этот тип кабеля проще в изготовлении и дешевле. Материал, используемый для такого кабеля, гибкий, но слишком большой изгиб может деформировать кабель.

Скрутка в жгуты

Этот тип кабеля достигается за счет плетения жил вокруг друг друга, так что жилы равномерно растягиваются при изгибе кабеля. Этот тип кабеля более долговечен из-за его стойкого к растяжению сердечника, но немного жестче, чем многожильный кабель.

Воздушная линия электропередачи:

Воздушная линия электропередачи — это проводники, подвешенные к электрическим опорам или столбам для передачи энергии на большие расстояния.Используемые проводники полностью оголены и изготовлены из алюминия. Электрические и механические свойства проводника зависят от его конструкции. Вот некоторые из кабелей, используемых для передачи энергии.

Полностью алюминиевый проводник (AAC)

Кабель передачи AAC, также известный как многожильный алюминиевый провод, изготовлен из нескольких жил жестко вытянутого алюминиевого сплава 1350, который на 99% чист и содержит небольшое количество кремния, железа и т. Д. очень высокая проводимость и устойчивость к коррозии, но очень плохое соотношение прочности к весу.Вот почему для передачи электроэнергии в сельской местности на большие расстояния предпочтительнее использовать короткие расстояния на станциях.

Проводник из алюминиевого сплава (AAAC)

Для повышения механической прочности кабеля AAC используется специальный алюминиевый сплав, изготовленный из магния и кремния. Это увеличивает отношение прочности к весу при сохранении устойчивости к коррозии. Тем не менее, проводимость немного падает.

Алюминиевый проводник, армированный сталью (ACSR) Кабель

ACSR также представляет собой многожильный алюминиевый кабель, внутренние жилы которого сделаны из оцинкованной стали, окруженные жилами из чистых алюминиевых проводников.Стальной сердечник увеличивает прочность кабеля на разрыв, а алюминий обеспечивает хорошую проводимость и малый вес. Они используются в линиях передачи на большие расстояния, потому что мы можем изменить прочность стального сердечника в соответствии с требованиями.

Алюминиевый проводник, армированный алюминиевым сплавом (ACAR)

Он изготовлен из чистых алюминиевых проводников, окружающих алюминиевый сердечник. Структура ACAR напоминает ACSR, но вместо сердечника, сделанного из оцинкованной стали, он сделан из алюминиевого сплава, который увеличивает общую проводимость (допустимую нагрузку) при сохранении прочности на разрыв, если ACSR.

Связанные проводники:

Из-за передачи высокого напряжения выше 132 кВ на большие расстояния в проводниках возникает явление, известное как коронный разряд. Высокое напряжение ионизирует воздух вокруг него, что приводит к потере мощности, а также к помехам в близлежащих линиях связи. Чтобы уменьшить этот эффект, используются 2 или более проводов на фазу, также известную как жгут проводов. Эти проводники изготовлены из одинаковых материалов и разделены прокладкой в ​​равной степени.


Связанные сообщения:

Типы проводов и кабелей

Иллюстрированное объяснение различий между одножильными и многожильными кабелями

В старых домах электрическая система, вероятно, состоит из одножильных проводов. Однако сегодня большая часть электропроводки выполняется с помощью многожильных кабелей из-за их удобства использования. Если вы выполняете электромонтажные работы в своем доме, вы можете использовать любой из них или их комбинацию.

Одножильные и многожильные кабели

Различные типы кабелей и изоляции

Двумя наиболее распространенными типами одножильных проводов являются THW и THWN / THHN, которые защищены металлической или пластиковой оболочкой. Сами провода могут быть как одножильными, так и многожильными. Сплошной провод обеспечивает наилучшие соединения, но его жесткость затрудняет прокладку по кабелепроводу по сравнению с многожильным проводом.

Вы можете приобрести проволоку на лапах или в катушках от 50 до 500 футов.В зависимости от вашей установки обязательно проверьте характеристики для внутреннего или наружного применения, а также на допуск по температуре.

Самый распространенный многожильный кабель изготавливается из металла или пластика и содержит нейтральный провод, «горячий» провод (или два) и заземляющий провод. Нейтральный и токоведущий провода изолированы термопластом; заземляющий провод может быть изолированным, а может и не быть изолированным. Провода имеют цветовую маркировку для защиты от ошибок подключения. Нейтральные провода белого или серого цвета, заземляющие провода зеленого цвета, а горячие провода любого другого цвета.

Здесь показаны следующие кабели: Два типа кабеля типа NM, описанные выше, обычно используются для внутренней установки. Самая последняя версия, известная как NM-B, может использоваться только в сухих помещениях и выдерживает нагрев до 140 градусов по Фаренгейту.

Кабель

NM и NM-B можно купить за ногу, а также в коробках, которые вмещают от От 25 до 250 футов. Более крупная версия кабеля NM, называемая большим приборным кабелем, имеет черную оболочку и из-за своей большой площади содержит многожильный, а не сплошной провод, чтобы упростить его прокладку.Бронированный кабель типа MC имеет спиральную металлическую оболочку, но из-за своей дороговизны он обычно не используется для внутренних работ.

Различные типы кабелей также различаются по количеству проводников и их размеру. Например, кабель с обозначением «14-2» с заземлением имеет одну нейтраль и один провод под напряжением, а также заземляющий провод. Цифра 14, обозначенная Американским калибром проводов, обозначает диаметр только проводов без изоляции. Чем больше диаметр, тем больше пропускная способность провода.Обозначение жилы проштамповано как на оболочке кабеля, так и на каждом проводе.

Наиболее часто используемым металлом для изготовления проводов является медь из-за ее эффективности в качестве проводника. Провод также бывает из алюминия и алюминия, плакированного медью, но, поскольку они не так эффективны в проведении тока, провода должны быть большего размера для достижения той же емкости.

Перед тем, как использовать любую из этих альтернатив, проверьте местные нормы и правила.

Допустимая допустимая нагрузка

Допустимая допустимая нагрузка на изолированные медные проводники в зависимости от размера провода и типа изоляции

Следующие ограничения Национального электротехнического кодекса применяются, когда в кабеле или корпусе не более трех токоведущих проводников.Максимально допустимая нагрузка на медный провод

Поперечные сечения медных проводов и проводников

Поперечные сечения медных проводов и проводов

Армированный электрический кабель

Гибкий армированный электрический кабель змеи проходит через стены, полы и потолки для обеспечения защитная цельнометаллическая оболочка для проводов.
Гибкий кабелепровод представляет собой очень прочную, но гибкую защитную втулку для электрических проводов. © Дон Вандерворт, HomeTips

Спиральный металлический трубопровод из оцинкованной стали когда-то был традиционным материалом для электропроводки во многих домах, но с момента изобретения и принятия неметаллического кабеля теперь используется в основном в ситуациях, когда для проводов требуется дополнительная защита.

Два или три изолированных провода проходят через каждый бронированный корпус, и каждый провод обернут прочной бумагой, называемой втулкой. В двухжильном кабеле один провод черный, другой белый. Они имеют цветовую кодировку, чтобы обеспечить непрерывность всей электрической системы (черный обычно «горячий», а белый — «нейтральный»).

Металлический корпус служит заземлением, но армированный кабель также имеет внутреннее заземление или «соединительную полосу», которая должна непрерывно проходить между всеми соединениями. Стальную рубашку можно разрезать ножовкой или согнуть и разрезать по диагоналям, а затем сломать.Специальные разъемы с втулками на концах предназначены для подключения к распределительным коробкам.

Бронированный кабель, появившийся в начале 1900-х годов, широко известен как BX, обозначение продукта, которое ему дали его первые производители, Johnson and Greenfield (металлическая оболочка без внутренних проводов называется Greenfield). Сегодня, если это разрешено правилами, BX можно устанавливать только в сухих помещениях. Неметаллический кабель Romex заменил BX как самый распространенный тип домашней электропроводки.

Защита проводов и кабелей с помощью кабелепровода

Кабелепровод выглядит как водопроводная труба и служит для защиты проводников от повреждений, вызванных влагой или ударами.Доступно несколько различных вариантов кабелепровода; Вам нужно будет оценить конкретные потребности работы, чтобы определить, какой тип для нее подходит. Тонкостенный металлический канал может быть изогнутым, чтобы принимать углы, или, для больших размеров, может быть снабжен коленами. Andrew McDonough / Shutterstock.com

Тонкостенный металлический трубопровод обычно выбирается для участков, где он будет открыт, например, гаражей или подсобных помещений. Тип EMT, как его обычно называют, используется для приложений, которые не требуют большого изгиба для обхода препятствий.Хотя ЕМТ можно гнуть, купить заготовки гораздо проще. ЕМТ продается длиной до 10 футов; диаметры колеблются от 1/2 дюйма до 2 дюймов. (Для получения дополнительной информации см. Как установить тонкостенный металлический кабелепровод.) Размеры электрических проводов и кабелепровода

Гибкий металлический кабелепровод выглядит как армированный кабель, но не содержит проводников. Также называемый «Гринфилд», он является предпочтительным каналом для крупных бытовых приборов, таких как водонагреватели, и для районов, где проложить маршрут ЕМТ было бы слишком сложно.Его можно использовать как на открытом воздухе, так и внутри помещений. Гибкий металлический шланг продается ногами или катушками по 25 или 100 футов. Диаметры 1/2, 3/4 и 1 дюйм. (Для получения дополнительной информации см. Как установить гибкий металлический кабелепровод.)

Жесткий неметаллический трубопровод , изготовленный из пластика ПВХ, является более легкой альтернативой металлическому каналу для внутреннего использования. Трубопровод Schedule 40 продается длиной 10 футов. Его не следует путать с водопроводной трубой из ПВХ, и его следует использовать только с корпусными коробками из ПВХ, а не с неметаллическими коробками, используемыми с кабелем.(Для получения дополнительной информации см. Как установить жесткий неметаллический кабелепровод .)

Оценка области применения кабелепровода, а также количества и размера проводов, которые он будет пропускать, определит диаметр кабелепровода, который вам понадобится. В приведенной выше таблице приведены некоторые рекомендации.

Обратитесь к местному подрядчику по электропроводке, прошедшему предварительную проверку

О Доне Вандерворте

Дон Вандерворт накопил более 30 лет опыта, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома , и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о Доне Вандерворте

Руководство по цветовому кодированию электропроводки | Графическая продукция

Существует множество стандартов идентификации проводов, и многие из них основаны на цветовых кодах. Однако не все цветовые коды электропроводки одинаковы, а некоторые даже противоречат друг другу. Какой стандарт следует использовать на вашем предприятии? Это зависит от вашего местоположения, типа установки, напряжения и других факторов.

Обратите внимание, что в более старых версиях могут использоваться другие цветовые коды. На рабочем месте рекомендуется задокументировать используемый цветовой код. Таким образом, работа будет безопаснее, а техническое обслуживание в будущем упростится.

Цветовые коды электропроводки США

В США следующие цветовые коды обычно используются для силовых проводов в «ответвленных цепях», проводки между последним защитным устройством (например, автоматическим выключателем) и нагрузкой (например, инструментом или устройством).

Цвета проводов переменного тока 120/208/240 Вольт

Эти системы распространены в домашних и офисных помещениях.

  • Фаза 1 — черный
  • Фаза 2 — Красный
  • Фаза 3 — Синий
  • Нейтральный — Белый
  • Заземление — зеленый, зеленый с желтой полосой или неизолированный провод

Если в системе электропроводки одна фаза находится под более высоким напряжением, чем другие, при использовании соединения с высокой ветвью, провода этой фазы должны быть помечены оранжевым цветом. (Это требуется в статье 110 NEC.15.) Тем не менее, эти дельта-системы с высокими опорами необычны для новых установок.

Цвета проводов переменного тока 277/480 Вольт

Эти высоковольтные системы широко используются в промышленных двигателях и оборудовании.

  • Фаза 1 — Коричневый
  • Этап 2 — Оранжевый
  • Фаза 3 — Желтый
  • Нейтральный — серый
  • Заземление — зеленый, зеленый с желтой полосой или неизолированный провод

Для случаев с более высоким напряжением становится еще более важным иметь задокументированную систему маркировки проводов.Более подробные метки могут включать такую ​​информацию, как идентификация цепи или соответствующая точка отключения для блокировки / маркировки.

Цвета проводов питания постоянного тока

Солнечные энергетические системы и многие аккумуляторные системы используют энергию постоянного (постоянного тока), а не переменного (переменного тока).

  • Положительный (незаземленный) — Красный
  • Отрицательный (незаземленный) — Черный
  • Земля — ​​белый или серый

Международные коды цветов электропроводки

Цветовые коды проводов могут различаться.В некоторых регионах цветовой код определяется законом; другие области полагаются на общепринятую практику. В разных сферах популярны разные коды.

Европейские (IEC) коды цветов проводов


В большинстве европейских стран используется цветовой код проводов, установленный Международной электротехнической комиссией (МЭК) для параллельных цепей переменного тока. Этот стандарт был первоначально опубликован как IEC 60446, но в 2010 году был объединен с IEC 60445.

  • Фаза 1 — Коричневый
  • Фаза 2 — Черный
  • Этап 3 — Серый
  • Нейтральный — синий
  • Земля — ​​зеленый с желтой полосой

Канадские цветовые коды проводов для сети переменного тока

В Канаде стандарты цветовой кодировки проводов устанавливаются Канадскими электротехническими правилами (CEC).Цветовой код силовой проводки переменного тока аналогичен коду, используемому в США:

.
  • Фаза 1 — Красный
  • Фаза 2 — Черный
  • Фаза 3 — Синий
  • Нейтральный — Белый
  • Земля — ​​зеленый с желтой полосой

Цветовое кодирование провода данных

Проводка, используемая для телекоммуникационных или компьютерных сетевых приложений, использует другой подход для идентификации кабелей передачи данных. Стандарт ANSI / TIA / EIA 606-A включает рекомендации по маркировке телекоммуникационных проводов.Этот стандарт обеспечивает последовательный подход, который со временем может применяться ко многим различным типам соединений.

Хотя цвет может быстро предоставить некоторую информацию, объем информации ограничен. Например, если маркер кабеля синий, это может указывать на то, что он входит в определенную подгруппу локальной сети. Тем не менее, печатный текст на этикетке может определить, какая конкретная рабочая станция использует этот кабель, к какому порту на сервере он должен быть подключен, а также когда кабель был установлен.При информационной проводке печатные этикетки могут быть необходимостью.

Маркеры проводов должны быть видны во время установки и нормального обслуживания систем электропроводки. Когда на этих этикетках используется печатный текст, они должны иметь высококонтрастную и прочную печать. Какая бы система маркировки не использовалась для кабелей и проводов на вашем предприятии, маркировка должна быть достаточно прочной, чтобы прослужить столько же, сколько и сами провода.

Применение цветовых кодов к электропроводке

Большинство узких проводов имеют цветовую маркировку производителя с использованием изоляции разных цветов.Если провода больше # 6 AWG, они обычно производятся с черной изоляцией. В этих случаях во время установки следует добавить цветовую кодировку с помощью цветных полос, которые оборачиваются вокруг провода.

Там, где более подробная информация полезна (или даже необходима), линейка принтеров этикеток DuraLabel предлагает простой и надежный способ печати долговечных маркеров и проволочных бирок. Для создания чистых профессиональных этикеток для вашего проекта доступны самоклеящиеся проволочные обертки и термоусадочные трубки.

Электропровода и кабели различных типов

Автор: Меган Тунг

Под проводом понимается один электрический проводник, а под кабелем понимается группа индивидуально изолированных проводов (проводников), заключенных вместе в оболочку. Оболочка — это непроводящий материал с защитными свойствами для экранирования проводящей части провода / кабеля. Хотя провод является хорошим проводником, он все же может иметь некоторое сопротивление. Провода и кабели могут быть изготовлены из различных материалов, таких как медь, золото и алюминий.

Каждый из материалов имеет разное сопротивление. Толстая проволока будет иметь меньшее сопротивление, чем тонкая проволока из того же материала. Сопротивление проволоки может изменяться пропорционально изменению температуры или длины проволоки. Размер провода указывает на диаметр металлической жилы провода. Выбирая размер провода, вы должны учитывать калибр провода, емкость провода и то, для чего он будет использоваться. Если провод слишком мал, через него будет пропущен слишком большой ток, что приведет к падению мощности провода в виде ватт из-за такого высокого сопротивления.

Провод

Две категории одножильных проводов — одножильные и многожильные (также называемые плетеными). Сплошной провод жесткий и лучше проводит электричество. Многожильный провод состоит из более мелких проводов, сплетенных вместе. Многожильные провода менее подвержены поломкам при многократном сгибании, поэтому этот тип проводов часто используется в зарядных устройствах для телефонов.

Перемычки — это предварительно нарезанные гибкие многожильные провода разной длины с жесткими концами, которые позволяют легко вставить провод в макетную плату.Монтажный провод обычно представляет собой одножильный изолированный провод, используемый в системах с низким током и напряжением (<600 В) для выполнения внутренних соединений. Он бывает разных размеров и длины. После того, как соединительный провод обрезается до желаемой длины, можно использовать инструмент для зачистки проводов, чтобы снять изоляцию, позволяя присоединить металлический проводник к цепи.

Магнитный провод — это медный или алюминиевый провод, покрытый очень тонким слоем изоляции. Магнитная проволока позволяет наматывать несколько слоев проволоки без короткого замыкания.Когда провод наматывается в катушку и находится под напряжением, он создает электромагнитное поле. Магнитный провод часто используется в трансформаторах, катушках индуктивности, двигателях, электромагнитах, катушках Тесла и других приложениях, где требуются плотные витки изолированного провода.

Wire-wrap wire идеально подходит для намотки проволоки, отсюда и название. Посеребренная медная проволока очень гибкая и хорошо изолирована, но устойчива к истиранию. Накрутка проводов отлично подходит для прототипов, потому что с ней легко выполнять двухточечные соединения и ремонтировать их.Соединения, выполненные с помощью обмотки проводов, более надежны, чем паяные, из-за большого контакта провода с штырем.

Мышечный провод — это очень тонкий провод, сделанный из нитинола, который известен своей способностью сокращаться при приложении электрического тока. Он использовался для защелок на ноутбуках Microsoft® Surface Book. Прочтите эту более подробную статью о том, что такое мышечные спицы и как они работают.

Кабель

Как упоминалось ранее, кабель — это группа изолированных проводов, заключенных вместе в оболочку.Как правило, кабель имеет по крайней мере один провод под напряжением для протекания тока, один нейтральный провод и один заземляющий провод. Кабели классифицируются в зависимости от количества содержащихся в них проводов и их размера / калибра. Кабели помечены серией букв, за которыми следуют цифра, тире и другой номер. Буквы обозначают тип утеплителя. Первая цифра указывает на сопротивление проводов в кабеле. А цифра после тире указывает количество отдельных жил в кабеле.Если после последнего числа следует буква G, это означает, что кабель также оборудован нетоковедущим заземляющим проводом. Шнуры питания переменного тока

безопасно передают ток и напряжение от бытовой электросети к электронному устройству, обычно от источника переменного тока к постоянному. Индивидуально изолированные жилы находятся внутри более прочной защитной внешней оболочки и снабжены разъемами на одном или обоих концах. Размер и количество проводов, номинальные токи и напряжения, номинальные температуры и разрешения агентств обычно печатаются вдоль оболочки.

Многожильный кабель представляет собой разновидность многожильного провода, в котором каждый кабель содержит от 2 до 60 отдельных проводников внутри общей оболочки. Внутри оболочки могут быть как многожильные, так и одножильные проводники. Эти кабели можно использовать для подключения тяжелой техники, медицинской электроники, аудиосистем и т. Д.

Ленточный кабель — это серия одножильных проводов, соединенных бок о бок с образованием ленты. Его также можно назвать zip-wire, потому что проводники можно отделить от ленты.Провода не заключены вместе в одну защитную оболочку, как другие типы кабелей, а изолированы по отдельности.

Коаксиальный кабель имеет изолированный центральный провод, окруженный экраном из плетеной проволоки, который заключен в жесткую внешнюю оболочку / оболочку. Коаксиальный означает две или более трехмерных линейных формы, которые имеют общую ось. Этот тип линии передачи передает электрические сигналы высокой частоты с низкими потерями. Некоторые из приложений включают передачу сигналов кабельного телевидения, широкополосные сетевые кабели Интернет и подключение радиопередатчиков и приемников к их антеннам.
