Расчет и выбор диаметра водосточной системы

Водосточная система – неотъемлемый элемент любого жилого дома. Ее задача – сбор, а также выведение талых и осадочных вод для защиты кровли, фасадов и фундамента от преждевременного износа. Однако чтобы она функционировала, как следует, в первую очередь необходимо грамотно рассчитать требуемый диаметр труб и желобов.



Устройство наружного водостока

Среди большого количества элементов водосточной системы большую роль играют, конечно же, трубы. Они организуют отвод воды, собранной в желоба, выводя ее за пределы кровли. Таким образом, представляя собой важнейший элемент защиты крыши и фундамента от преждевременного разрушения. Основной материал, используемый в производстве – оцинкованная сталь. Относительно небольшой вес оцинковки позволяет проводить монтаж водостока даже на кровле старого дома. А за счет современного полимерного покрытия материал устойчив к коррозии. Преимущество стали – она не подвержена деформации при резкой смене температуры, поэтому заказчик может не опасаться, что при похолодании или потеплении конструкция даст трещину, как это бывает с пластиковыми водостоками. Диаметр сечения и размеры оцинкованных водосточных систем различаются в зависимости от площади и конструктивных особенностей кровли. Этот вопрос рассмотрим подробнее чуть дальше.

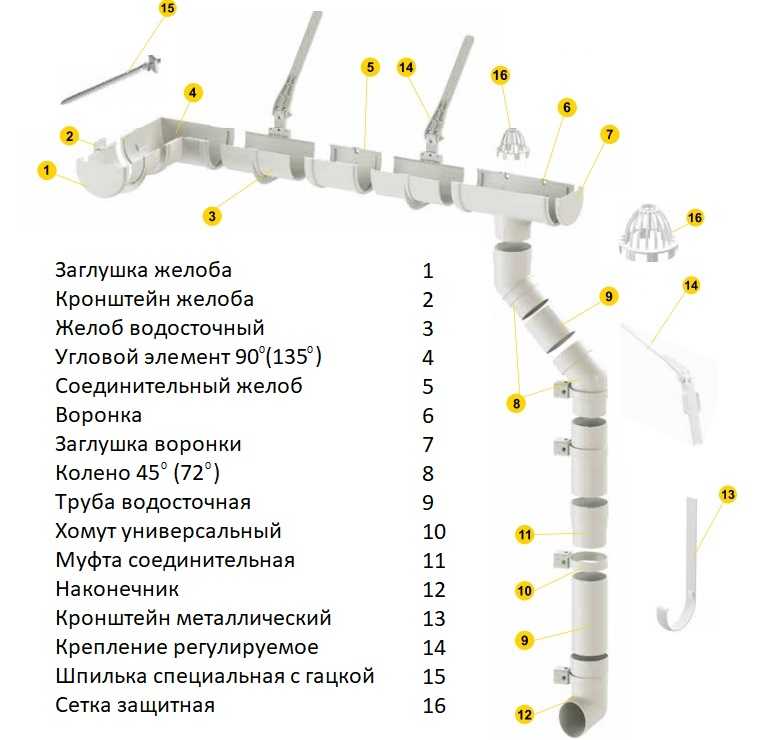

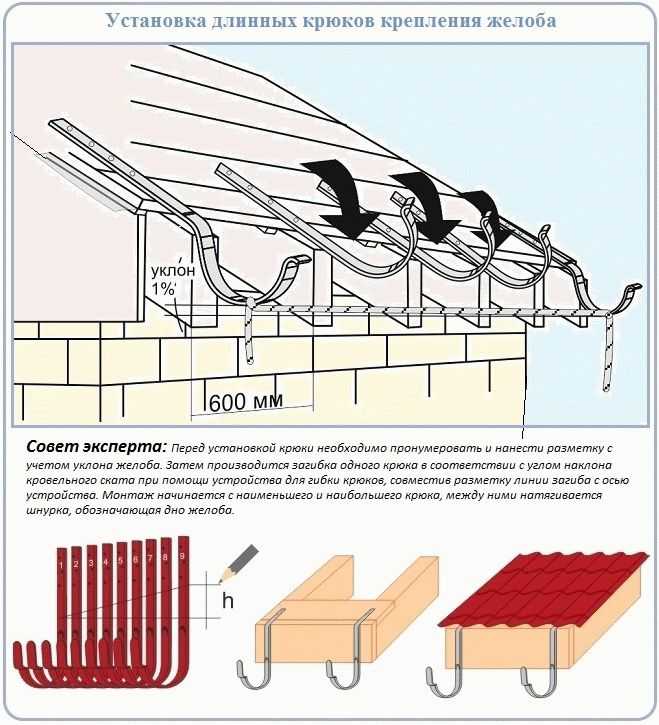

Устройство наружного водостока включает в себя несколько составляющих. Это желоба, задача которых – направление водных потоков к воронке; сами трубы и воронки; соединители с системой кронштейнов, а также обводы, использующиеся на кровле сложной архитектуры – с нишами, колоннами или выступами.

В зависимости от формы сечения трубы подразделяются на: круглые или прямоугольные. Наиболее практичными и простыми в обслуживании считаются именно круглые. Прямоугольное сечение ввиду своей оригинальности встречается не так часто.

Разумеется, что одной водосточной трубой организовать водоотвод не удастся, поэтому вместе с ней монтируются:

• Водоприемная воронка.
• Крепежные хомуты.
• Колена (позволяют соединить звенья на выступах).
• Отводы (организуют отвод воды за пределы сооружения).



На что влияет и от чего зависит диаметр водосточной системы

Грамотный расчет диаметра – ключевой фактор, который влияет на эффективность конструкции и ее возможность выполнять возлагаемые функции. Чем больше d, тем лучшей пропускной способностью обладает водосточный желоб и труба, но и цена увеличивается.

Такой широкий «диапазон» диаметра и его выбор зависят от следующих моментов:

• Площади сбора воды.
• Схемы размещения точек слива и от их количества (нагруженная и ненагруженная схема слива).

Площадь сбора

Для расчета данного параметра на один желоб, следует воспользоваться формулой:

S= L (а+в/2), где

L – длина крыши вдоль конька;

а – проекция на горизонтальную плоскость ската крыши, с которого стекают осадки;

в – высота крыши.

Приведем пример. Данные кровли:

• Высота – 2 м.
• Длина – 10 м.
• Ширина проекции – 5 м.

Следовательно, используя формулу, выполним расчет: S= 10(5+2/2)=60 м2.

Размещение точек слива

При достаточном количестве точек слива, т.е. при ненагруженной системе, можно выбрать параметры водостока – 125/100 мм с площадью кровли от 100 кв. м.

Точное количество точек слива зависит от диаметра желоба. Данные представлены в таблице.

S, кв. м	d желоба, мм	d трубы, мм
До 79	90	75
Более 100	125	100



При нагруженной схеме (система водоотвода к одной воронке) – 150/120 мм с площадью кровли от 100 кв. м.

Нагруженная система предполагает использование размеров с запасом. Данные представлены в таблице.

Площадь, кв.м	d желоба, мм	d трубы, мм
До 42	75	63
До 52	100	80
До 75	125	100
До 100	150	120



При выборе лучше останавливаться на элементах большего d, что позволяет снизить риски загрязнения или образования ледяной корки. Важно, чтобы все элементы были от одного производителя, это поможет избежать ошибок в расчетах и монтаже.

На что обращать внимание при выборе

При выборе мы рекомендуем обращать внимание на:

• Норму осадков конкретного региона.
• Площадь крыши.
• Специфику архитектуры постройки.
• Уклон кровли.

Согласно требованиям DIN 18460-1989 диаметр трубы водосточной системы выбирается исходя из площади кровли и водопропускной способности. Данные представлены в таблице.

Площадь крыши, м2	Водопропускная способность, л/с	Водосточная труба
		d, мм	Поперечный срез, см2
40	1,2	60	28
60	1,8	70	38
86	2,6	80	50
156	4,7	100	79
253	7,6	120	113
283	8,5	125	122
459	13,8	150	177



Для расчета количества труб водостока используют следующий вариант: 1 труба на 50 м2 площади ската кровли, расстояние между ними не должно превышать 10 м. В случае с диаметром на каждый квадратный метр площади кровли приходиться по 1,5 мм² площади сечения трубы.

Существующие на сегодня диаметры водостока

Размеры, предлагаемые российскими производителями – от 50 до 200 мм. Ранее применялось всего лишь три основных параметра – 100, 150 и 200 мм. Но за счет большого ассортимента от производителей и поставляемой на наш рынок импортной продукции диаметр водосточных труб значительно видоизменился. Сегодня какого-то одного установленного стандарта по ГОСТу в России не существует.

Ниже мы представим распространенные размеры водосточных труб и желобов:

• 80/100;
• 90/125;
• 100/125;
• 120/150;
• 150/200.

Наша компания предлагает оптимальные для множества крыш диаметры труб и желобов. Если система необходима для отвода осадков с кровли значительной площади, например, со складского или торгового здания, обратите внимание на большую водосточную систему из оцинкованной стали 120/150 или 150/200 мм. Такая конструкция справится с высокой нагрузкой без деформации. Водостоки больших размеров подойдут также для крыш производственных и промышленных помещений.

Толщина стали составляет 0,5 мм, защитное полимерное покрытие – полиэстер. Собственник жилья может выбрать любой оттенок из каталога RAL, чтобы водосточная система стала не только защитой, но и украшением кровли.

«Водостокстрой» предлагает также системы для частного строительства – «Стандарт» и Евро «Aquarius» с размерами 100/125 мм. Системы обладают хорошей пропускной способностью и доступной стоимостью.

Для негабаритных построек хозяйственно-бытового назначения (хозблоков, бань, беседок) мы рекомендуем малую водосточную систему 80/100 мм.

Расчет диаметра водостока

Для труб

Первостепенный параметр, который необходимо учитывать при расчете диаметра труб наружного водостока – площадь кровли. При наличии нескольких скатов на крыше для получения совокупной величины показатели отдельных участков складываются.

Угол наклона и площадь кровли помогут определить объем всей стекающей с крыши воды.

Кроме того, необходимо учитывать максимальный уровень осадков, характерный для определенного региона. В интернете можно воспользоваться справочниками, где предоставлены данные средних и максимальных осадков конкретной местности.

Для расчета рабочего сечения следует использовать соотношение 1 кв. см сечения / 0,75-1 кв.м кровли. Далее уточняются результаты с учетом информации об осадках.

Например, если труба имеет d=100мм, ее можно устанавливать для кровли площадью 75-100 кв.м. А при d=200 мм можно использовать на площадь крыши 150-200 кв.м.

Кроме того, необходимо учитывать следующие особенности:

• Чтобы рассчитать сечение желоба, учитывается угол наклона, от которого зависит высота бортиков канала. Минимально допустимое значение параметра – 120 мм.
• Количество желобов зависит от периметра карниза.
• Ранее размеры труб фиксировались ГОСТом. Однако после внедрения на российский рынок продукции зарубежного производства, появились иные типоразмеры, поэтому подобрать оптимальный труда не составит.

Для воронок

Здесь также следует ориентироваться на площадь крыши:

• На 0,75 кв. м кровли будет достаточно одной воронки.
• Диаметр воронки равен сечению водостока на нижнем участке.
• Параметры водосточных труб и желобов всегда находятся в соотношении. К примеру, при сечении желоба 200 мм идет труба 150 мм. Диаметр воронки водостока должен совпадать с рабочим сечением желоба. Иначе при повышенной нагрузке на систему осадки будут скапливаться.
• При длине желоба 12 метров с преградами для расширения, дополнительно потребуется монтаж компенсационной воронки.

Самый точный расчет окажется бесполезным, если конструкции выпускаются недобросовестным производителем, а поэтому сперва разберитесь с этим моментом. «Водостокстрой» гарантирует соответствие размеров производимых труб и желобов, которые при монтаже идеально подойдут друг к другу.

Опытные специалисты проведут для вас расчет, помогут подобрать необходимый диаметр водостока, чтобы система работала без перебоев, надежно защищала кровлю и фундамент от негативного воздействия осадочных и талых вод.

«Водостокстрой» предлагает водосточные системы большого и стандартного диаметра, которые помогут организовать защиту вашей кровли вне зависимости от ее площади.

В нашем каталоге вы найдете водосточные желоба различного диаметра (все данные в мм):

• 100;
• 125;
• 150;
• 200.

Длина может быть 1, 2 или 3 метра.

В каталог

Возможно изготовление конструкций на заказ по индивидуальному проекту. Уточнить моменты и задать вопросы можно по тел. +7 (495) 514-56-30.

Расчеты дренажа

Расчеты дренажа

Значения единиц дренажной арматуры (DFU)
DFU – это мера вероятного сброса в дренажную систему различных типов сантехнических устройств. Удельная стоимость дренажной арматуры для конкретной арматуры зависит от ее объемного расхода дренажного стока, от продолжительности одной операции дренажа и от среднего времени между последовательными операциями. Drain Fixture Unit, или DFU, представляет собой конструктивный фактор сантехники или относительную меру потока или нагрузки дренажных сточных вод для различных сантехнических приборов.

1 DFU = 1 кубический фут воды, отводимой через трубу диаметром 1 1/4 дюйма за одну минуту.
              (1 фут3/мин воды, отводимой через трубу диаметром 1 1/4 дюйма).

1 DFU ≈ (приблизительно) 7,48 галлонов США в минуту или ≈ 0,47 литра в секунду.

​

См. следующие таблицы для значений устройства дренажной арматуры (DFU):

Таблица 11.4.1 (Значения устройства дренажного устройства (DFU) — NSPC 2006

СКП 2006

Обратите внимание, что в приведенной выше таблице коэффициент DFU для сантехнического прибора зависит от размера или диаметра слива и сифона.

​

Некоторые стандартные значения DFU из таблицы 11.4.1 NSPC для других единиц, кроме жилых:
a) Кухонная раковина, домашняя, с одним 1-1/2-дюймовым сифоном = 2 DFU
b) Туалет, 1-1/ 4″ Отходы                                                   = 1 DFU
c) Душ, групповой, на голову (непрерывный поток) = 5 DFU
d) Писсуар, 1,0 GPF (галлонов на смыв)              = 4 DFU
e) Водный шкаф, 1,6 GPF Gravity = 4 DFU
F) Дренаж пола (FD) = 0 DFU

Из таблицы 11. 4.1 (NSPC) и Таблица 7-3 (UPC),

Мы можем рассчитать общая DFU для горизонтальных и вертикальных дренажных труб в каждом туалете.

ТАБЛИЦА 7-3 (УНИВЕРСАЛЬНЫЙ КОД САНТЕХНИКИ)

Эквиваленты сантехнических приборов

Эквивалент сантехнических приборов, показанный в Таблице 7-3 (UPC), должен основываться на размере требуемого сифона и эквиваленте креплений и устройства, не указанные в Таблице 7-3, должны основываться на номинальной пропускной способности в галлонах в минуту в соответствии с Таблицей 7-4.

Размер дренажного трубопровода

Минимальные размеры вертикального и горизонтального дренажного трубопровода определяются по сумме всех присоединяемых блоков арматуры и дополнительно, в случае вертикального дренажного трубопровода, в соответствии с их длиной. В Таблице 7-5 (UPC) и Таблице 11.5.1B (NSPC) показано максимальное количество единиц крепления, разрешенное на любой вертикальной или горизонтальной дренажной трубе, строительном водостоке или строительной канализации заданного размера; максимальное количество единиц крепления, разрешенное на любом интервале ответвления заданного размера.

Например, в Таблице 7-5 (UPC) указано, что труба диаметром 2 дюйма (50 мм) может нести до 16 DFU в вертикальном положении и 8 DFU в горизонтальном положении. Максимальная длина может составлять 26 м в вертикальном положении и неограничена в горизонтальном положении. Аналогичная труба диаметром 4 дюйма (100 мм) может нести до 256 DFU в вертикальном и 216 DFU в горизонтальном положении. Максимальная длина может составлять 91 м в вертикальном положении и не ограничена в горизонтальном положении.

Аналогично, в таблице 11.5.1B (NSPC) указано, что 2 в трубе могут нести до 6 DFU в горизонтальном положении и 10 DFU в вертикальном положении (штаб). 4-дюймовая труба может нести до 160 DFU в горизонтальном положении и 240 DFU в вертикальной трубе.

Минимальный размер ловушки (трубы)

Используя таблицу 5.2 (NSPC), мы получаем минимальный размер трубы, который будет использоваться для каждого сантехнического оборудования. Например, один унитаз (туалет) = 4 DFU. Из таблицы 11. 5.1B размер трубы до 6 DFU должен быть 2”. Но для унитаза минимальный размер трубы должен быть 3 дюйма. Таким образом, даже один WC DFU равен 4, труба будет 3 дюйма, а не 2 дюйма. Отходы) Размер трубы

Пример — 3: Размеры канализации дренажа здания (3D изометрический)

Пример — 4: Размеры вертикальных стеков

Пример — 5: вертикальное смещение

Пример — 6: горизонтальный ветвя центр

​

​

Пример 7: Горизонтальное смещение

РАЗМЕР СИСТЕМ ВЕНТИЛЯЦИОННЫХ ТРУБ

Используйте Таблицу 12.16 (NSPC) и Таблицу 7-5 (UPC) для определения размера вентиляционной трубы.

​Таблица 12. 16 (проиллюстрирован национальный стандарт сантехники) мы видим, что вентиляционная труба 1-1/2” может соединять до 8 дренажных устройств. А 2-дюймовая вентиляционная труба может подключать до 20 DFU. К каждому туалету подключена 1-1/2-дюймовая вентиляционная труба, так как каждый туалет имеет значение 4 DFU. Поскольку вентиляционные трубы соединены вместе, как показано на рисунке 1.1, значение DFU превышает 8 DFU, что означает, что необходимо использовать 2-дюймовую трубу.

РАЗМЕРЫ КРЫШНЫХ СЛИВОВ И ТРУБОПРОВОДОВ ДОЖДЕВОЙ ВОДЫ

​

Интенсивность осадков : количество и скорость осадков, ожидаемых в данном районе, являются наиболее важным фактором. Обычно данные об осадках можно получить из местной кодовой книги или онлайн-бюро погоды.

​

После того, как вы определили максимальное ожидаемое количество осадков и площадь крыши в квадратных футах, вы можете рассчитать диаметр трубы водосточной трубы по Таблице 11-1 (Размер водостока с крыши и вертикальной трубы дождевой воды).

Расстояние между водосточными желобами : Распределение водосточных желобов требуется для устранения образования луж на поверхности крыши после дождя, т.е. ни в коем случае поверхность вблизи водостока не должна быть углублена для создания резервуара.

На приведенном ниже рисунке предлагается один из способов устройства водостока и размер труб для дождевой воды для типичной крыши.

ПРИМЕР РАСЧЕТА ДРЕНАЖА

DrainSpacingCalculatorDocumentation

DrainSpacingCalculatorDocumentation

Калькулятор расстояния между дренами рассчитывает требуемое расстояние между параллельными дренами, необходимое для улучшения проходимости и предотвращения повреждения урожая из-за избытка воды в корневой зоне, с помощью уравнения Хугудта[1]. Калькулятор расстояния между дренажами дает рекомендуемое расстояние между дренажами с учетом выбора коэффициента дренажа и параметров почвы и системы. Тем не менее, фактический выбор расстояния и коэффициента дренажа должен основываться на балансе затрат с ожидаемыми выгодами.

Необходимые параметры для калькулятора расстояния между дренами с типичными значениями для Верхнего Среднего Запада и справочной диаграммой:

• Коэффициент дренажа: Типовой диапазон (от 0,25 до 0,5 дюймов/день) . Коэффициент дренирования представляет собой расчетную пропускную способность дренажной системы и обычно выражается глубиной удаления воды за 24 часа (дюймы/день). Должен быть выбран такой коэффициент дренирования, который позволит экономично удалить лишнюю воду из верхней части корневой зоны в течение 24-48 часов. Климат, почвы и выращиваемые культуры будут влиять на выбор коэффициента дренажа, а выбор коэффициента дренажа обычно основывается на местных условиях, опыте и суждениях. Типичные коэффициенты дренажа в Кукурузном поясе колеблются от 0,25 до 0,75 дюйма в день. Коэффициенты дренажа обычно ниже (от 0,25 до 0,5 дюйма в день) в северной и западной части Кукурузного пояса (Дакота и западная Миннесота) и выше (от 0,375 до 0,75 дюйма в день) на юге и востоке.

• Диаметр плитки: Трубы разных размеров имеют разную площадь отверстия, что влияет на поток воды в трубу и влияет на требуемое расстояние.

• Глубина плитки: Стандартный диапазон (3–4 фута) . Типичная глубина плитки (W) для сельскохозяйственного дренажа составляет 3–4 фута. Глубина дрен влияет на гидравлический напор (h) напора воды в дрены и на расстояние между дренами и ограничительным слоем, доступным для стока воды. Мелкие дренажи потребуют более узкого расстояния для того же коэффициента дренажа.

• Глубина до ограничительного слоя: Типичное значение (известное значение по результатам отбора проб или обследования почвы или произвольное значение, 10 футов) . Ограничительный слой — это слой почвы, который ограничивает вертикальное движение воды, что может привести к поднятию уровня грунтовых вод. Ограничительным слоем часто считают слой, в котором насыщенная гидравлическая проводимость (Кнас) составляет менее 10% от таковой вышележащих грунтов. Глубина до ограничительного слоя представляет собой комбинацию глубины дренирования (W) и глубины от дренирования до ограничительного слоя (D). Глубина до ограничительного слоя (Ш + Г) влияет на режимы стока воды в дрены и требуемое расстояние между дренами. Меньшая глубина ограничительного слоя потребует более узкого расстояния между дренами. Калькулятор расстояния между дренами предполагает, что дрены находятся выше ограничительного слоя. Если ограничительный слой очень мелкий и над ним нельзя разместить дрены, требуется более детальный порядок проектирования. Если глубина ограничительного слоя неизвестна (глубже, чем глубина, указанная в исследовании почвы NRCS, или глубже, чем при любом отборе проб в полевых условиях), произвольно большая глубина (например, 10 футов, как используется в Руководстве по дренажу Миннесоты NRCS). можно использовать для оценки межосевого расстояния. Глубина больше, чем это, будет иметь все меньшее влияние на результаты расстояния между дренами.

• Минимальная глубина грунтовых вод: Типичное значение (1 фут) . Большинство сельскохозяйственных культур не могут переносить уровень грунтовых вод в пределах 1 фута от поверхности почвы более 24 часов, поэтому минимальная глубина грунтовых вод (H) обычно устанавливается равной 1 футу. Значения меньше 1 фута приведут к более широкому промежутку дренажа, а значения больше 1 фута приведут к более узкому промежутку дренажа.

• Насыщенная гидравлическая проводимость (Ksat): Типовой диапазон (0,1–50 футов/день, в зависимости от типа почвы) . Насыщенная гидравлическая проводимость является мерой легкости, с которой поры в насыщенной почве позволяют воде проходить через эту почву. Насыщенная гидравлическая проводимость является наиболее важным свойством почвы, влияющим на расстояние между дренами, но она очень изменчива, и поэтому трудно найти точные репрезентативные значения. Оценки насыщенной гидравлической проводимости могут быть получены из полевых измерений с использованием метода шнекового бура путем поиска значений, полученных в результате исследования почвы (веб-сайт SoilWeb NRCS и SoilWeb Калифорнийской лаборатории почвенных ресурсов Калифорнийского университета в Дэвисе являются онлайн-источниками данных о почвах для поиска оценок значения Ksat), или по справочным данным типичных значений по механическому составу почвы.
