Монтаж и разводка труб REHAU

На  нашем сайте мы рекомендуем трубы и комплектующие Rehau,  продукцию всемирно известной немецкой торговой марки для монтажа систем водоснабжения, отопления и канализации.

Трубопроводные системы немецкой фирмы REHAU стали настоящим образцом надежности и качества во всем мире благодаря запатентованным соединениям на надвижных гильзах.
Компания СанТехРемонт является Киевским поставщиком проверенных комплексных решений для создания инженерных систем фирмы REHAU! Так же у нас Вы сможете заказать профессиональный комплексный монтаж REHAU RAUTITAN — комплексная водопроводная и водоотводная система со многими вариантами, выбор номер один для современных инсталляций.
В основе всех инженерных систем для водоснабжения, канализации и отопления REHAU базируются трубы из сшитого полиэтилена, полимерные гильзы и фитинги для аксиальной запрессовки. Такое соединение гарантировано обеспечивает непревзойденную надежность. Для его создания используется инструмент REHAU — он очень надежный, простой в эксплуатации и не прихотлив в работе.


Внутридомовые системы водоснабжения и отопления и шумопоглощающую канализацию можно монтировать при температуре до -10 оС на объектах без электричества. Это позволяет сократить время монтажа на 40%, а расход материалов – на 25%.

Монтаж труб холодного, горячего  водопровода и системы отопления из материалов  REHAU отлично из многих сторон:

  • продукция германской фирмы бесшумна, плюс  не образуются зловредные для здоровья людей отложения;
  • при развальцовке трубы не деформируются и мгновенно восстанавливают свой первоначальную форму благодаря особой молекулярной структуре;
  • основное преимущество —  произведение монтажа труб Рехау без использования резьбовых соединений.

Монтаж труб РЕХАУ

При монтаже  труб используется специально разработанный  инструмент REHAU. Выполнить все необходимые работы без его наличия невозможно. Инструмент представляет собой специальные клещи с насадками под заданный необходимый размер и натяжка для фиксации муфты.

Изюминка  инструмента в том, на первый взгляд с его помощью произвести монтаж труб не так уж сложно, а на самом деле, им может пользоваться только специалист. Это дает гарантию, что не профессионал не выполнит качественно работу — без навыков и знаний  не воспользуется этой технологией.

Благодаря этому только профессионал грамотно проведет монтаж труб REHAU учитывая все нюансы. Для этого, чтобы соединения были надёжными, необходимо привлекать специалистов.

Почему мы так любим продукцию РЕХАУ?
  • Использование продукции немецкой фирмы — залог качества и надёжности.
  • Применение системы из полимерных материалов от РЕХАУ — это безопасность вашей квартиры, дома, офиса или другого помещения от протечек и других неприятностей.
При проведении монтажных работ мы используем такие системы REXAU:
REHAU RAUTITAN — трубы для отопления и водоснабжения

Трубы Рехау из сшитого полимера —  великолепное решение, если главными критериями являются Качество и Надежность.

RAUPIANO Plus — шумопоглощающая канализация.

Предлагаемый огромный ассортимент различных соединений дает возможность произвести открытую разводку  труб на стенах или сделать скрытый (не видимый) монтаж.

RAUPEX — промышленное водоснабжение.

Трубы Рехау из сшитого полимера —  великолепное решение, если главными критериями являются Качество и Надежность.

RAUTHERM S — обогрев и охлаждение поверхностей.

Наше преимущество — эффективный многолетний опыт, оперативность, грамотность и профессиональное знание выполняемых работ.

Мы производим монтаж системы REHAU RAUTITAN как для квартир, частного дома, так и для производственных помещений любого назначения.

Наши специалисты ответят на все Ваши вопросы!Просто позвоните нам или оставьте заявку на сайте.

  • Консультация
  • Составление спецификации материалов;
  • Составление сметы на работы
    Доверьте монтаж системы REHAU RAUTITAN профессионалам!
Посмотреть другие услуги…

Труба рехау — ошибки применения.



Ответ на вопрос

  1. Предположим, что это фрагмент системы водоснабжения потому, что в показанном примере мы видим уголки установочные, или в просторечье «водорозетки» — атрибуты системы водоснабжения. Но смонтированы они на трубу рау-пинк производства рехау. Труба рау-пинк предназначена для систем отопления. Для систем с санитарной водой ее применять нельзя. Следовательно, можно сделать вывод – для системы водоснабжения такое сочетание – водорозетки и трубы рау-пинк – есть ошибка



  1. Далее мы делаем предположение, что это фрагмент системы отопления, а водорозетки (уголки установочные) предназначены для монтажа полотенцесушителя, поскольку радиатор при посредстве водорозеток не подключают. Тогда мы должны обратить внимание на ошибку проектировщика, допустившего установку полотенцесушителя в системе отопления: летом полотенцесушитель работать не будет вовсе. В межсезонье его температура будет от 30 до 40°С, что явно недостаточно. В сильные морозы его температура будет 80°С — температура чрезмерная, полотенсушитель становится источником опасности ожога. При допустимой температуре 55-60°С полотенцесушитель будет работать всего три месяца в году.



Делаем окончательный вывод:

  • На системе водоснабжения такое сочетание недопустимо по санитарным нормам.
  • На системе отопления нельзя по соображениям безопасности и отсутствия удобства пользования.
  • Проектировщику, главному инженеру проекта, порекомендовать восполнить пробел в образовании.

Проблемные вопросы по системам отопления вы найдете здесь

А примеры того как не надо делать здесь



Здесь вы можете оставить свой комментарий и поделиться мнением



Для отображения комментариев нужно включить Javascript

Монтаж труб REHAU.

Отопление и водоснабжение трубами Рехау



  • Требуется разводка водоснабжения трубами REHAU Stabil в новостройке? — Обращайтесь !!!
  • Нужен монтаж отопления трубами Rehau Flex в коттедже? — Нет проблем !!!!
  • Необходимо уложить водяной теплый пол трубами Rehau Rautherm S в загородном доме? — Всегда пожалуйста!!!
  • Желаете произвести монтаж котельной трубами Рихау? — А может все-таки медь? Шутка, Rehau тоже отлично!!!
  • Хотите заменить старую разводку инженерных коммуникаций в офисе на трубы REHAU Rautitan? — Давно пора…!!!

 Трубопроводная система из сшитого полиэтилена Rehau Rautitan создана с помощью современных технологий Немецкими инженерным концерном и широко используется при монтаже систем отопления и водоснабжения квартир, частных домов и промышленных объектов..

   Качество труб Rехау подтверждается высокой надежностью и долговечностью. Система монтажа с помощью надвижных гильз и эффекта «памяти» трубы рехау, позволяет создать надежное неразборное соединение, способное выдержать огромные нагрузки.

   Следует отметить, что в соединении между трубой и фитингом Rehau, не используется резиновых уплотнительных элементов, что сказывается на гарантированном сроке эксплуатации более 50 лет.

   За свою надежность, трубы Рехау по праву заслужили доверие потребителей, которые делают выбор в пользу высокого качества и надежности.

Трубопроводная система Rehau — гарантия качества на долгие годы !!!

   Номенклатура труб РЕХАУ включает в себя несколько видов труб:

   Труба Rehau Stabil (Рехау Стабил) — универсальная труба из сшитого полиэтилена PE-Xa, которая имеет в своей конструкции фольгированный слой, предотвращающий температурные удлинения и помогает «держать форму» при изгибах трубы. Используется для отопления и водоснабжения. Труба Рехау Стабил обладает самой большой толщиной стенки из линейки труб Рехау, благодаря чему, является самой популярной трубой для монтажа отопления и водоснабжения в квартирах и частных домах. Типоразмер трубы от 16 до 40 мм.

   Труба Rehau Flex (Рехау Флекс) используется для отопления и водоснабжения. Выпускается  размером от 16 до 63-го диаметра. Чаще всего используется для скрытой разводки инженерных систем.

   Труба а Rehau Pink (Рехау Пинк) — предназначена для отопления. Имеет схожие характеристики с трубой Рехау Флекс.

   Труба Rehau Rautherm S (Рехау Раутерм С) — труба для отопления и охлаждения поверхностей. Имеет больший внутренний диаметр и меньшую толщину стенки в линейке Рихау. Трубы Rehau Rautherm S идеально подходят для монтажа водяного теплого пола.

Монтаж труб Рехау (Rehau)


   Работа по монтажу сантехнических систем с применением труб из сшитого полиэтилена Rehau (Рехау), требует определенной квалификации и навыков, которыми обладают наши сертифицированные сотрудники.

   Важно помнить, что произвести монтаж труб REHAU без использования специального дорогостоящего инструмента Rautool, не получится.

   На протяжении нескольких лет, наша компания осуществляет монтаж отопления и водоснабжения трубами из сшитого полиэтилена REHAU Rautitan (Рехау Раутитан) в квартирах и частных домах Москвы и Московской области.

Мы готовы предложить несколько видов готовых технических решений для обогрева частных домов и водоснабжение квартир и коттеджей с применением труб Rehau.

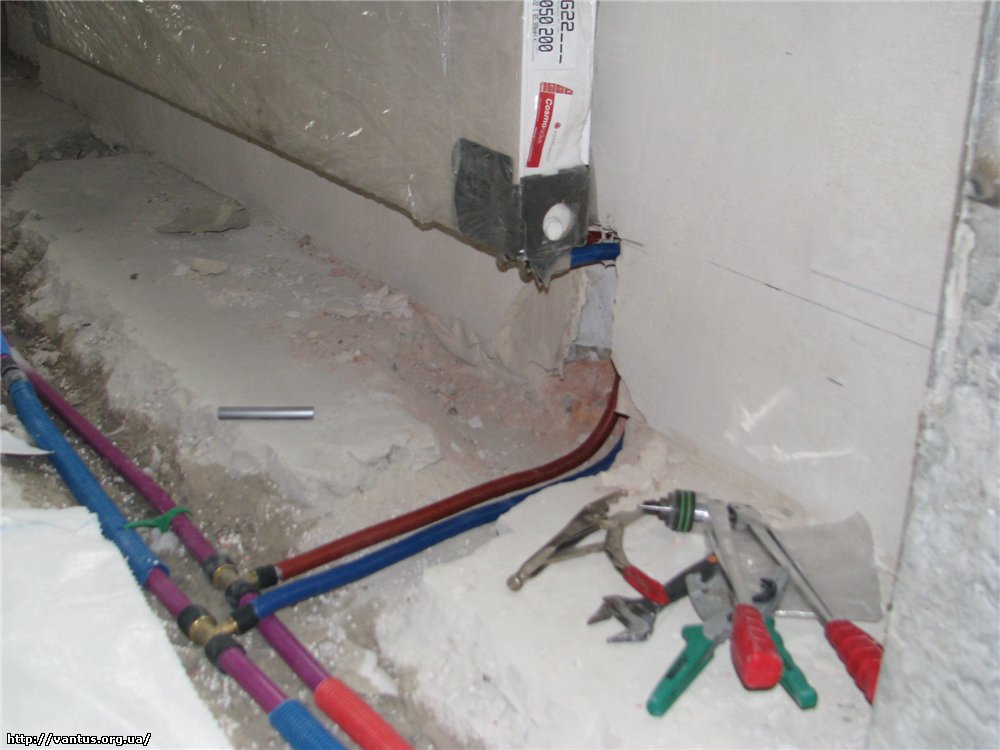

   Монтаж и замена труб Rehau (Рехау) в квартире

Разводка сантехники трубами Rehau Rautitan в квартире, начинается с разметки и установок точек водоразбора, согласно схемам подключения сантехнических приборов. Вывод точки водопотребления (водорозетки) крепится на монтажный кронштейн Rehau, который позволяет выдержать точное межцентровое расстояние между водорозетками. Благодаря этому, можно быть уверенным, что после отделки ванной комнаты плиткой, Ваш смеситель гарантированно подойдет к установочным выводам.

   Разводка сантехники трубами Рехау в новостройке

Особое доверие уделяют наши клиенты трубам Рехау (Rehau) при разводке и замене труб в новостройках Москвы и Московской области. Надежность и долговечность трубопроводной системы Rehao Rautitan по праву вносит неоценимый вклад в долговечную и бесперебойную работу современных инженерных систем. Разводка сантехники трубами Rehau Stabil, Flex в новостройке — лучший выбор, проверенный временем.

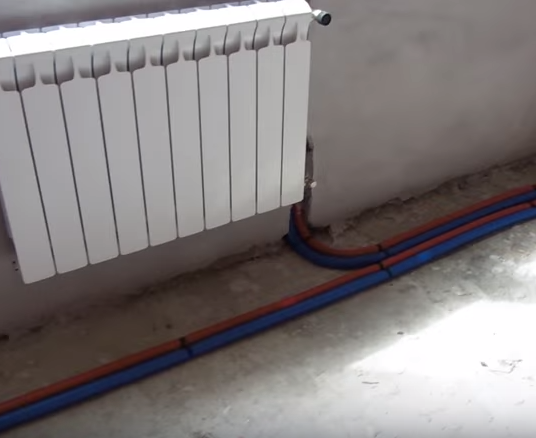

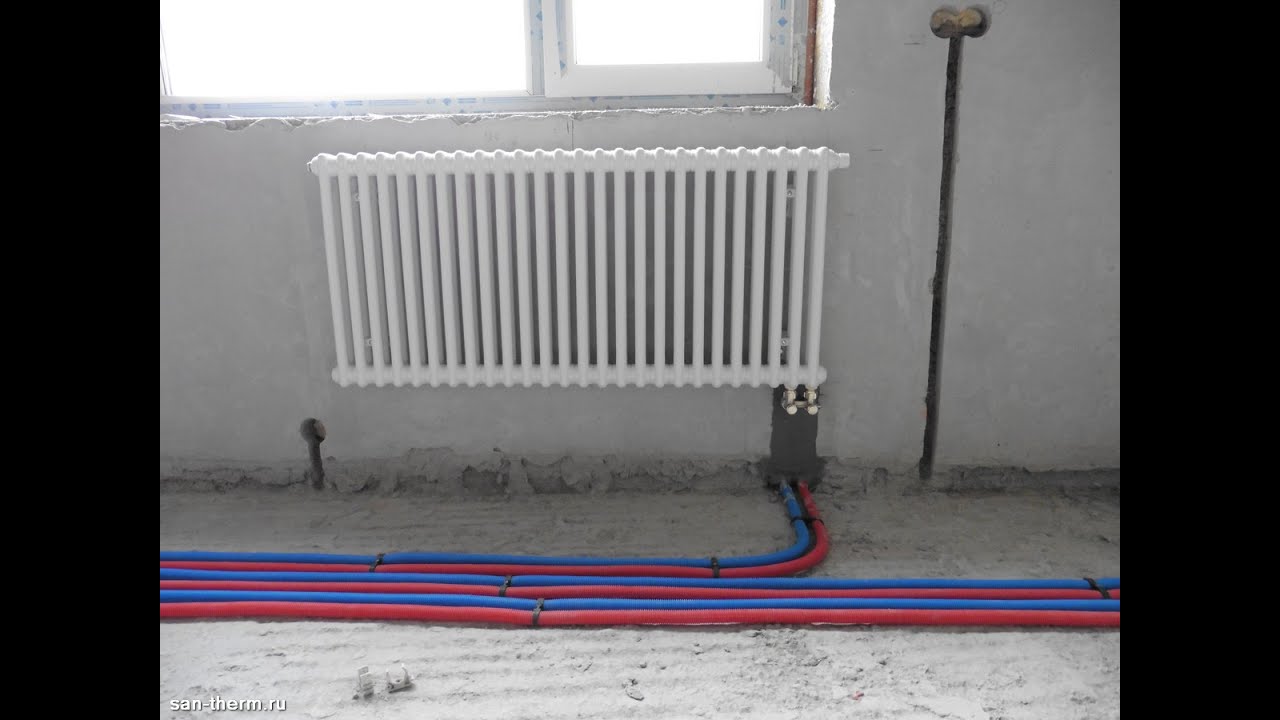

   Отопление в квартире трубами Rehau Stabil и Flex

Частое явление, когда при покупке квартиры мы видим, что разводка системы отопления квартиры сделана трубами неизвестных производителей (чаще всего китайских), качество которых оставляет желать лучшего. Мы настоятельно рекомендуем разводку отопления квартиры производить исключительно трубами проверенных производителей, например, трубами Рехау Стабил.

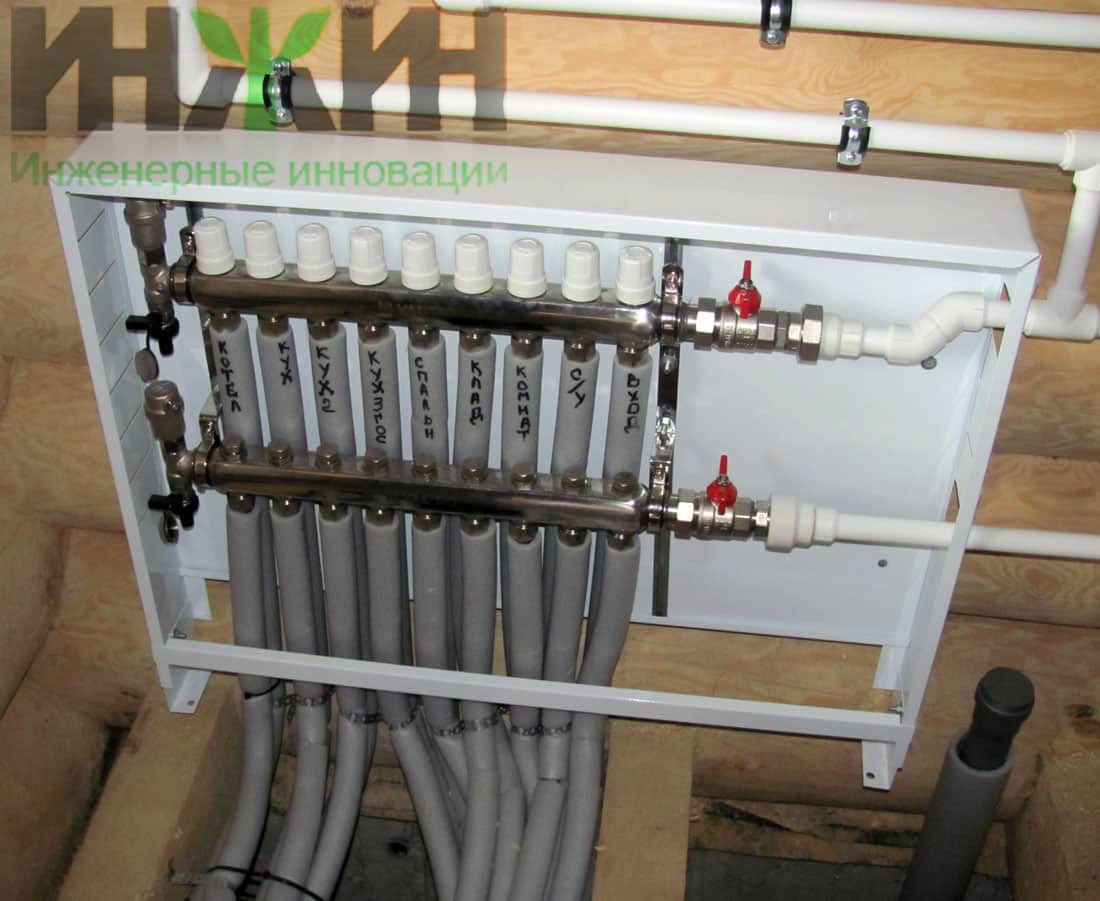

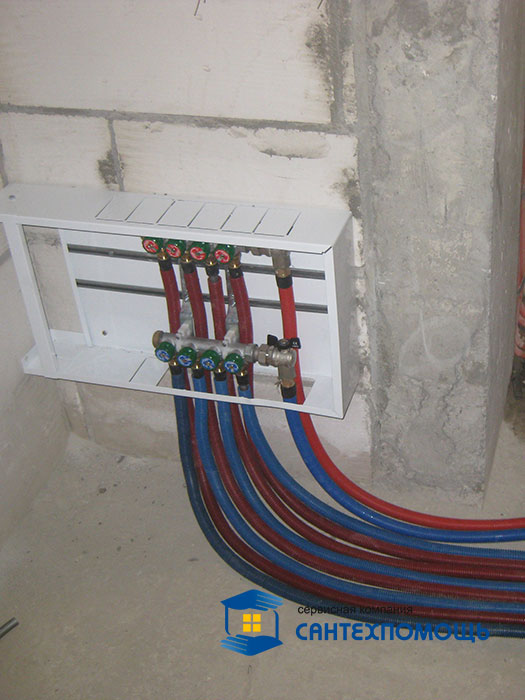

   Отопление и водоснабжение трубами Rehau можно выполнять как коллекторной схемой разводки труб, так и тройниковым способом. Если разводка труб Рехау выполняется в конструкции стен и пола, то монтаж производится с применением защитной гофрированной трубки или теплоизоляции.

Вызвать мастера для составления сметы на разводку водоснабжения трубами REHAU

   Звоните 8(909) 929-70-92 и получите консультацию по способу разводки труб, схемах укладки и стоимость монтажа. Сертифицированные специалисты произведут качественный монтаж труб Rehau, произведут все пуско-наладочные работы и ввод в эксплуатацию Ваших инженерных систем.

Вы все еще думаете? Тогда мы идём к Вашим соседям!!!
  • Монтаж труб Rehau Stabil, Flex, Pink, Rauterm S (Рехау Стабил, Флекс, Пинк, Раутерм С)
  • Монтаж теплого пола трубами Рехау (REHAU)
  • Монтаж отопления с применением труб из полипропилена, сшитого полиэтилена, металлопласта.
  • Обвязка котельной трубами REHAU (РЕХАУ) и медными трубами с помощью пайки.

подключение радиаторов, комплектующие, установка в полу

Rehau – крупная немецкая компания с 70-летним стажем, которая специализируется на разработке энергоэффективных систем в строительной, мебельной и автомобилестроительных сферах.

Надёжные и качественные трубопроводные системы для отопления Rehau используют и производят в России уже более 15 лет.

Трубы имеют уникальную систему соединения на надвижной гильзе, они устойчивы к разрушению и ржавчине. Благодаря гладкой поверхности внутри, исключены образования налёта в ходе всего срока службы.

Сферы применения труб Рехау

Соединительная система на надвижной гильзе обеспечивает надёжный способ сборки, потому что в системе Rehau Rautitan отсутствуют уплотнители, которые быстро изнашиваются.

Само изделие является уплотнителем, а сроки службы эксплуатации трубопровода под отопление превышают 50 лет.

Систему REHAU Rautitan применяют в таких областях.

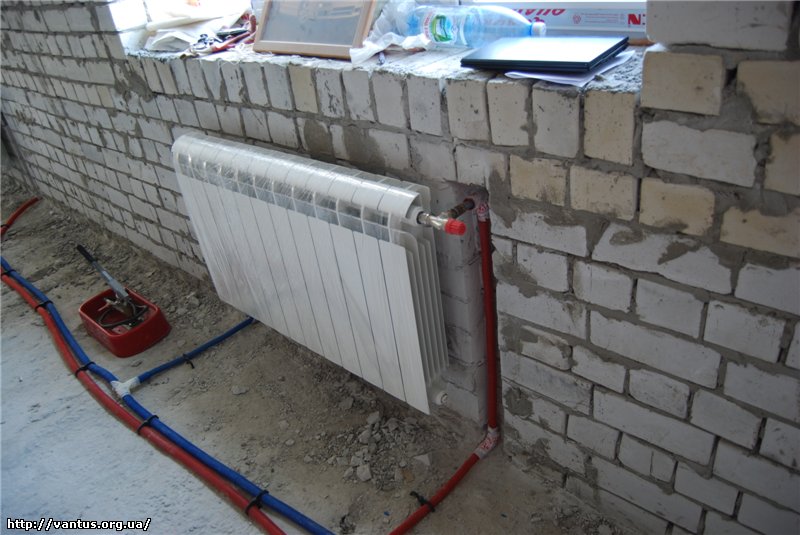

Радиаторное отопление

Материал предназначен для соединения внутренних узлов отопления. Изделия Rautitan соответствуют всем европейским нормам качества, и даже превосходят их. Они имеют привлекательный внешний вид, который подойдёт для открытого монтажа внутри помещения.

Трубопровод без труда подключится к отопительным узлам, которые расположены ниже уровня пола, и в сеть трубопровода из стены. Огромный выбор комплектующих для соединения труб, выполненных из нержавеющей стали, помогут гармонично вписать разводку трубопровода в любой интерьер. Конструктивное решение не служит помехой для дизайнерских и архитектурных воплощений.

Обеспечение водой

Система Rehau Rautitan предназначена для проводки труб в помещения для обеспечения питьевой и водопроводной воды. Трубы изготовлены из сшитого полиэтилена, а соединительные детали с неподвижной гильзой из полимера.

Структура таких материалов не вступает в реакцию с водой, в сравнении с металлическими трубами и фитингами.

Если вода предназначена для питья, очень важно, чтобы все детали в трубопроводе были выполнены из безопасного и качественного сырья.

Изделия из шитого полипропилена, полимерные, латунные либо из нержавеющей стали фитинги соответствуют высоким требованиям гигиены и нормативам водоснабжения.

В товарном сертификате указаны такие структуры, которые одобрили безупречное немецкое качество водопроводных труб REHAU: DVGW — немецкая организация водо- и газоснабжения, DBU — федеральный комитет окружающей среды Германии.

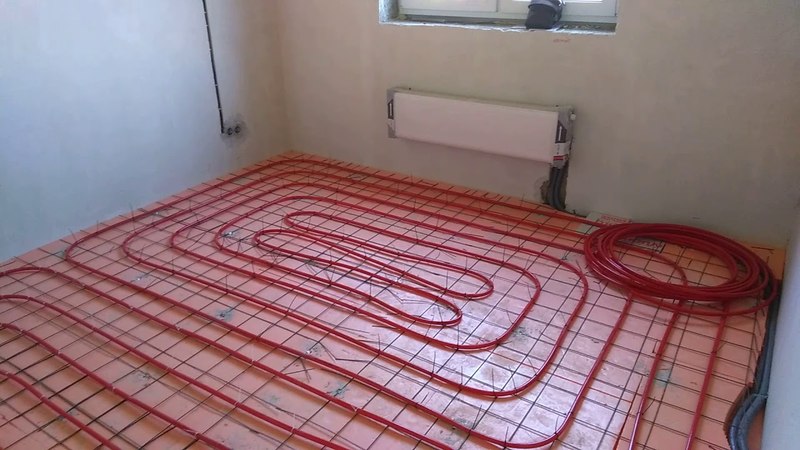

Теплый пол

Модели Rautherm S имеют красный цвет и предназначены для водяных тёплых полов.

Новая технология позволила создать внутренний самонесущий слой из сшитого полиэтилена РЕ-Ха.

Полиэтилен предаёт изделию прочности.

Такие системы выдерживают давление до 6 бар, а высоту температуры до 90 градусов С.

Технические характеристики продукции REHAU

Предназначенные для инженерно-технических систем отопления — RAUTITAN pink и RAUTITAN stabil выпускаются металлополимерные либо двухслойные с защитным слоем и отлично подойдут для проведения сборки отопительных конструкций в частных домах, квартирах или нежилом помещении.

RAUTITAN pink

Обладает следующими характеристиками:

  1. Применяется в области отопления, защищена от проникновения кислорода.
  2. Цвет поверхности розовый.
  3. Шероховатость — 0.007 мм.
  4. Материал — молекулярно сшитый переоксидным методом полиэтилен RAU-PE-Xa. Кислородозащитный слой — EVAL — слой клея.
  5. Теплопроводимость — 0.35 Вт/(мК).
  6. Максимальное рабочее давление — 10 бар.
  7. Максимальная рабочая температура — 90 градусов Цельсия.
  8. Размеры диаметра 16, 20, 25, 32, 40, 50, 63 мм.

Фото 1. Труба из шитого полиэтилена Rautitan Pink 20 мм, 120 метров в бухте, производитель — «Rehau», Германия.

RAUTITAN stabil

Имеет характеристики:

  1. Универсальные, используются для конструирования водоснабжения и обогрева.
  2. Цвет поверхности серебристый.
  3. Материал — молекулярно сшитый полиэтилен PE-X/AI/PE.
  4. Шероховатость — 0.007 мм.
  5. Теплопроводимость — 0.43 Вт/(мК).
  6. Максимальное рабочее давление — 10 бар.
  7. Максимальная рабочая температура — 95 градусов С.
  8. Параметры — 16.2, 20, 25, 32, 40 миллиметров.

Вам также будет интересно:

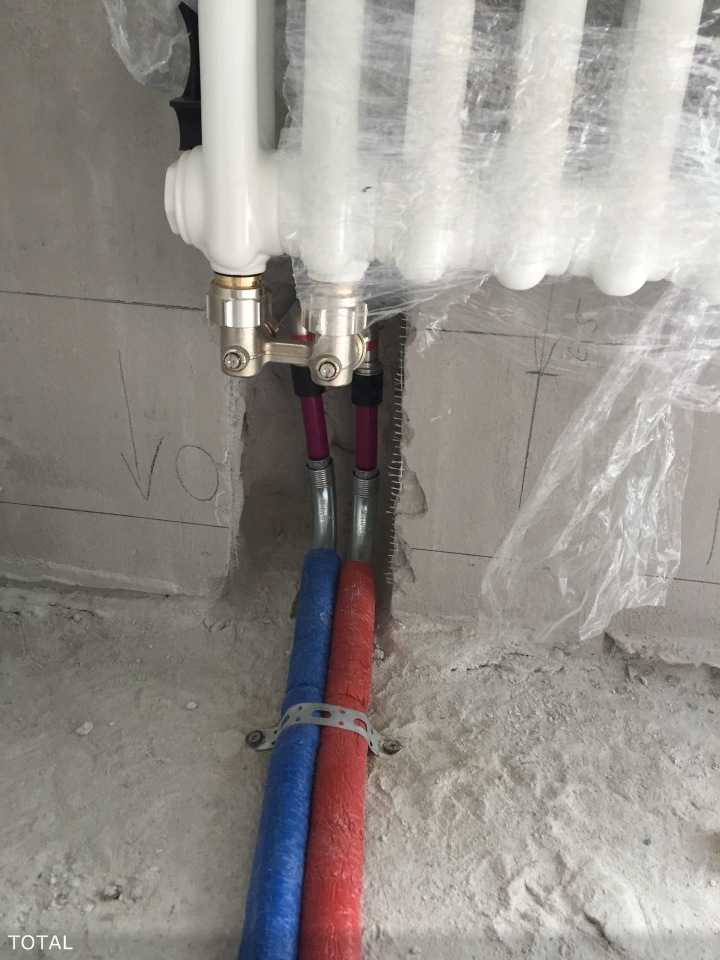

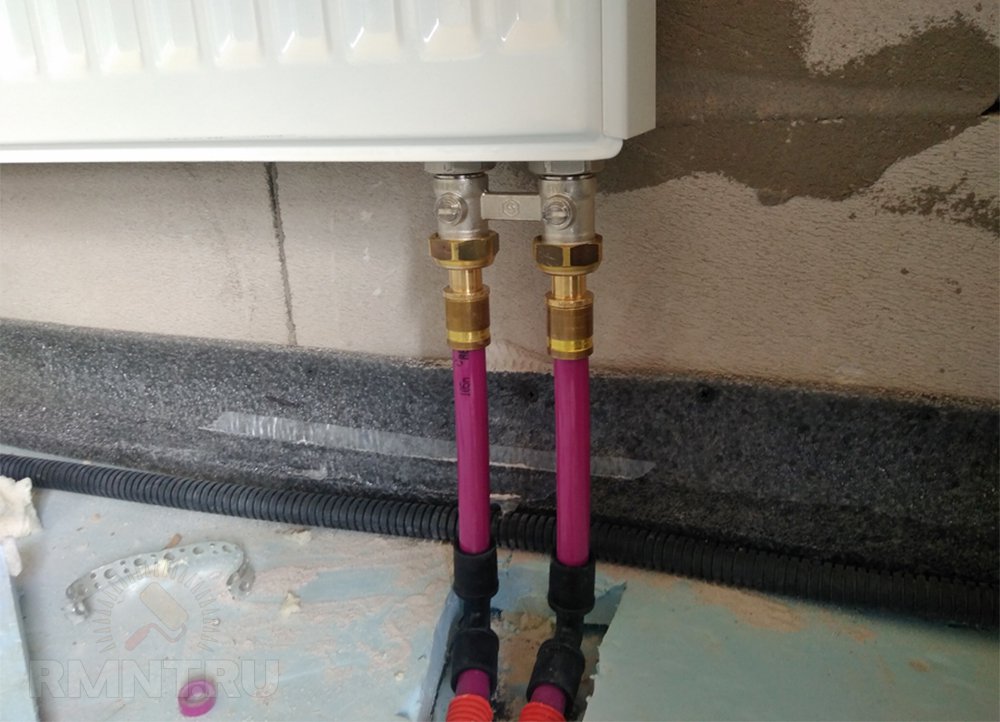

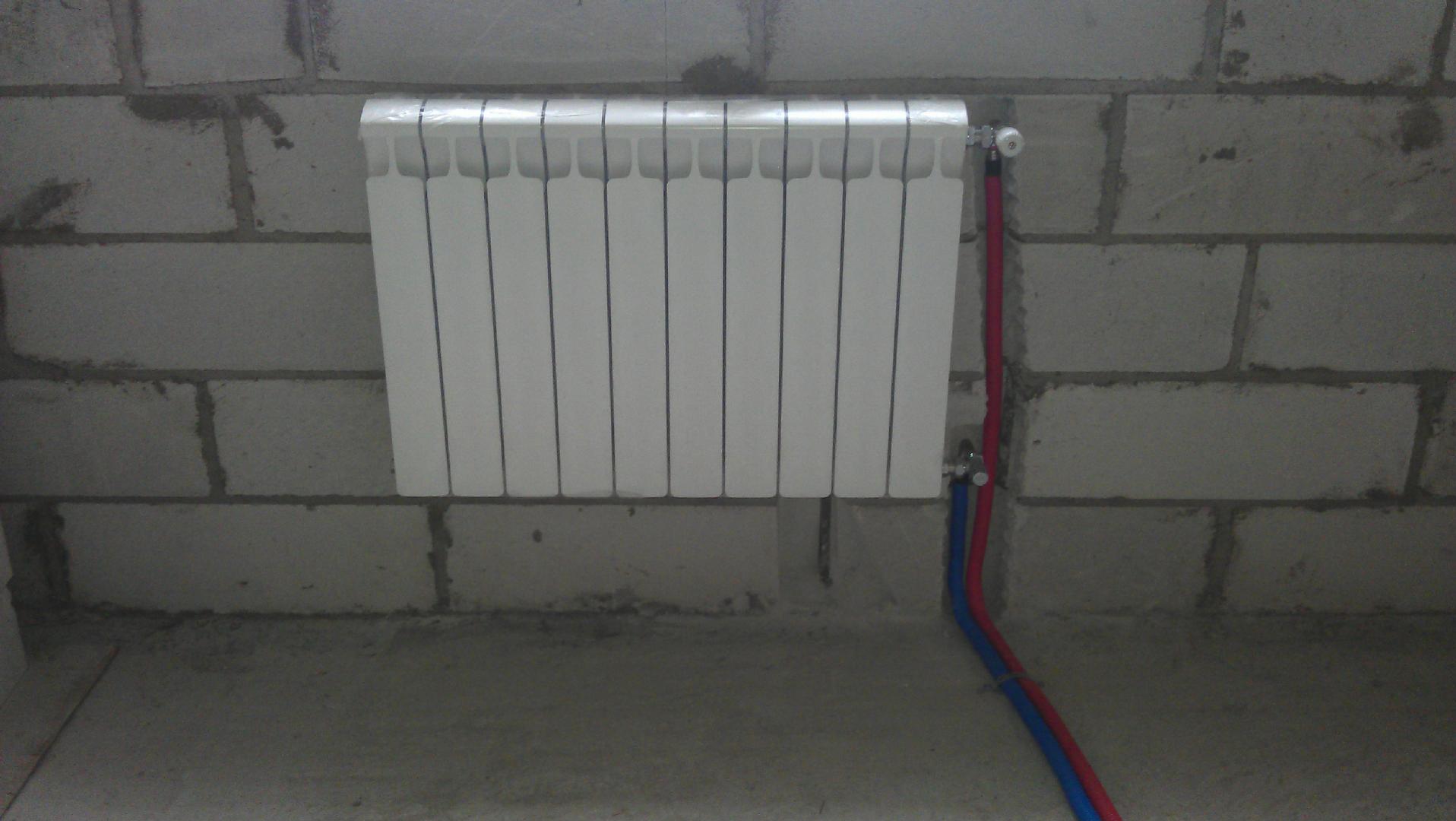

Монтаж и подключение радиаторов

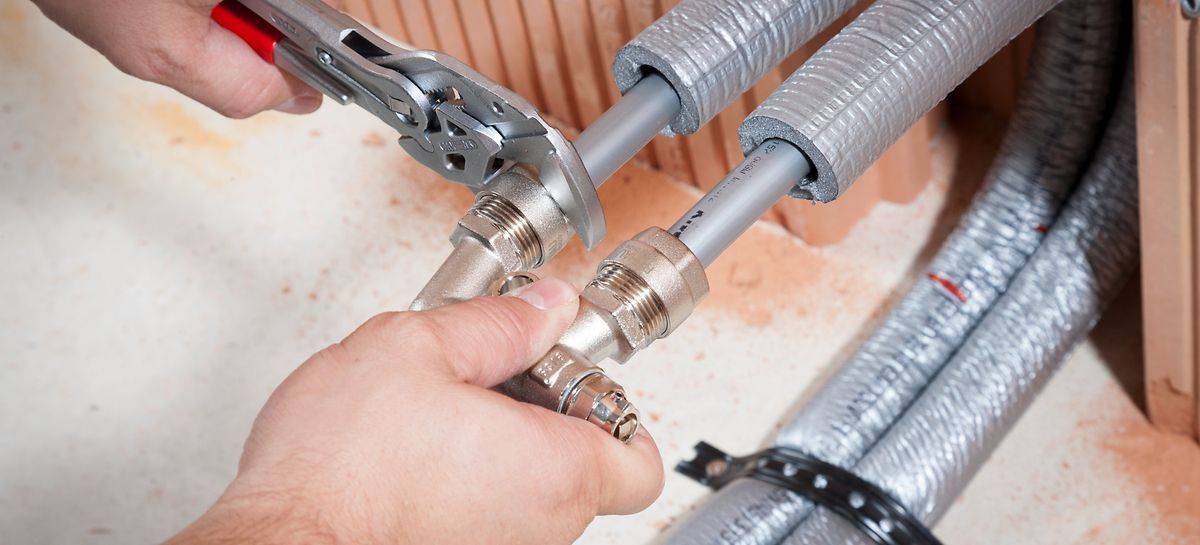

Соединение конструкции из сшитого полиэтилена Рехау начинается с нарезки строительного материала разных размеров в соответствии с подготовленной схемой. Далее подготавливаются необходимые комплектующие детали.

Конструкция состоит из фитингов и труб, её рекомендуется расположить на полу по порядку сборки. Стыкуются трубы и фитинги путём фиксации гильз, которые следует закреплять таким образом:

  • Диаметр насадки на расширитель должен соответствовать диаметру трубы.
  • Насадка на эспандере должна быть расположена на штифте прочно и до упора.
  • На трубу, которая соединяется с фитингом, надевается гильза соответствующего размера.
  • Труба одевается на вторую сторону насадки расположенной на расширителе. Когда сводится рукоятка, край изделия расширяется.
  • Край расширенной трубы следует соединить с фитингом.
  • Фитинг соединяется с заранее подготовленной гильзой.
  • Инструментом, который называется пресс-зажим, гильзу продвигают в фитинг до упора. Соединение готово.

Важно! Фаску на гильзе при соединении, следует расположить в сторону соединения.

При монтажных работах недопустимы малейшие перекосы труб и фитингов. Детали рекомендуется располагать в горизонтальном положении относительно друг друга, в обратном варианте система соединений получится непрочной.

Комплектующие

Используются для осуществления прочной подгонки труб Rautitan stabil и pink такие комплектующие элементы:

  • муфты натяжные, соединительные и редукционные;
  • гильзы надвижные;
  • переходники, заглушки, кронштейны, резьбовые соединения;
  • углы с внутренней и наружной резьбой;
  • углы настенные длинные и короткие;
  • тройник равнопроходный, редуктивный, настенный;

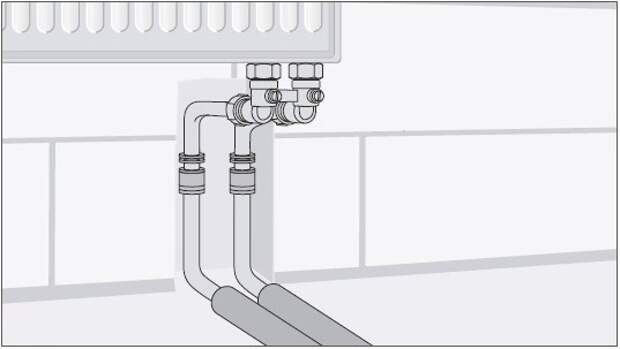

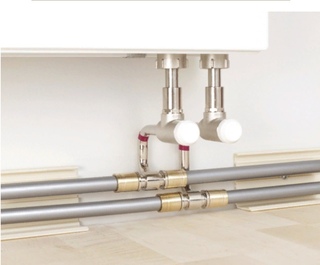

  • трубки Г и Т образные для подключения к радиатору;
  • фиксаторы поворота трубы.

Полезное видео

Ознакомьтесь с видео, в котором рассказывается о процессе сборки труб фирмы Rehau.

Тепло, комфортно и эстетично

Концерн Rehau производит десятки тысяч различных качественных товаров и имеет 41 завод по всему миру. Компания участвовала в строительстве и реконструкциях множества российских зданий. С соблюдением всех правил безопасности соединение трубопровода для отопления довольно простое, главное пригласить специалистов или иметь необходимые инструменты.

Нагрев | Строительный журнал

Лучистые полы с подогревом — это, пожалуй, старейший в истории метод обогрева класса люкс. Римские инженеры, столкнувшись с задачей обогревать свои огромные бани, разработали собственную систему подогрева полов, называемую гипокаустом: пол, приподнятый на столбах над горячей печью, создавал теплые полы и жаркое помещение.

В наше время технология лучистого теплого пола изменилась: электрические нагревательные маты из полиэфирной сетки или гибкие пластиковые трубы заменили дровяные печи.Но эффект остался прежним: роскошные теплые полы, которые согревают комнату и балуют тело.

Сегодня технологии развиваются быстрее, чем когда-либо, чему способствуют достижения в области материалов, озабоченность по поводу затрат на электроэнергию и желание домовладельцев иметь ванные комнаты, похожие на спа, которые удовлетворяют их желание иметь удобные поверхности. «Владельцы полов с подогревом сначала заметят комфортное тепло, но, как и в случае с солнцем, полы со временем становятся второй натурой», — говорит Дэн Чайлс, вице-президент по маркетингу Watts Radiant.

«Домовладельцы очень эмоциональны по поводу своего сияющего пола», — говорит он. «Они скорее откажутся от своих крыш, чем от сияющего пола». Watts Radiant предлагает два разных варианта теплого пола для строителей и переоборудования с различными областями применения. Электрические коврики в основном используются для небольших помещений и обычно используются только для утепления пола, а не в качестве основного источника тепла. Поскольку их быстро и легко установить, они часто используются для реконструкции. С другой стороны, водяное или водяное отопление часто используется по всему дому и может служить основным источником тепла.Однако установка труб и сопутствующей инфраструктуры требует большего планирования и времени.

«Если [домовладельцы] хотят горячей воды, они должны принять решение очень рано», — говорит Стивен Кленк, вице-президент компании Pinnacle Custom, занимающейся строительством домов. «Строительство дома почти полностью зависит от того, хотят они сияния или нет». Кленк говорит, что его фирма использует как горячую воду, так и электричество, добавляя, что если в доме уже есть бойлер, обслуживающий фундаментную плиту, имеет экономический смысл использовать нагрев горячей водой.

Еще этажей. В последние годы как электрическое, так и водяное лучистое отопление росли так же быстро, как и интерес потребителей. Опрос производителей и основных импортеров, проведенный Ассоциацией излучающих панелей, показал, что в 2005 году объем продаж гидравлических трубок составил 333 миллиона футов, что на 36 процентов больше, чем в 2003 году, хотя практически не изменилось с 2004 года. По данным исследования, продажи элементов электрических излучающих панелей в Северной Америке составили 6,2 миллиона. номинальные квадратные футы в 2005 году — 7-процентные темпы роста после того, как в 2004 году объем продаж почти утроился.Хотя в прошлом году рост, казалось, стабилизировался, Ларри Дрейк, исполнительный директор RPA, считает, что это может быть просто результатом консолидации в отрасли. «Кажется, все согласны с тем, что отрасль процветает», — говорит он.

Похоже, что рост во многом связан с осознанием потребителями того, что лучистые полы с подогревом не так дороги, как раньше. Производители оценивают среднюю стоимость перед установкой системы электрического лучистого отопления для ванной комнаты, включая программируемый термостат, примерно в 400-700 долларов.«Десять лет назад люди думали, что это что-то, чем можно заняться, если вы выиграете в лотерею», — говорит Кевин МакЭлрой, вице-президент по продажам Nuheat. «Теперь это следующая необходимость».

Увидев цену на электрические коврики, все больше домовладельцев предпочитают устанавливать теплый пол в новых помещениях дома. В то время как МакЭлрой говорит, что 80 процентов продукции его компании используется на кухнях или в ванных комнатах, подрядчики и установщики устанавливают сияющие полы повсюду, от фойе и галерей до подвалов, проходов, переоборудования гаражей и пристройки помещений.Некоторые домовладельцы установили лучистое отопление под полом в душе. «Даже на кухне люди обнаруживают, что гранитные столешницы неудобны для их локтей, — говорит МакЭлрой, — поэтому они кладут электрические коврики на фанерное основание, а затем под гранитную столешницу».

Дрейк говорит, что растущий акцент на зеленом строительстве должен стимулировать рост всех видов лучистого напольного отопления. «Radiant, несомненно, является самой здоровой системой отопления», — говорит он. Стоимость электроэнергии, газа и нефти растет, и домовладельцы считают экономию энергии за счет лучистого тепла привлекательной.МакЭлрой говорит, что электрические коврики Nuheat потребляют всего около 12 Вт на квадратный фут. «Это заблуждение, что это будет дорого обходиться», — говорит он. «Вся система потребляет столько же электроэнергии, что и лампочки в комнате». Кроме того, большинство систем электрического теплого пола поставляются с программируемыми термостатами, позволяющими домовладельцу включать отопление всего на несколько часов в день.

Hydronic горячий. В то время как водяное водяное водяное водяное водяное отопление не имеет преимущества программируемости, новые технологии означают, что экономия энергии для водяного отопления быстро растет.В прошлом большинство систем водяного отопления строились с использованием метода крепления скобами, при котором гидравлические трубы прикреплялись скобами к нижней стороне чернового пола, или метода мокрой заливки, при котором трубы заделывались в заливной бетон. Но скрепление скобами менее эффективно и требует более высокой температуры воды, а метод мокрой заливки требует нескольких дней или недель времени на строительство, а также дополнительного армирования каркаса. Новые сухие модульные системы панелей, например, из алюминия или бетона в пластиковом корпусе, позволяют монтажникам быстро построить систему водяного отопления, которая проводит тепло так же хорошо или лучше, чем бетонная плита.«Тенденция заключается в использовании более сухих систем», — говорит Ланс МакНевин, менеджер по техническим услугам в области отопления и водоснабжения компании Rehau.

Более эффективные панели также позволяют домовладельцам использовать высокотехнологичные конденсационные котлы. «Конденсаторы более эффективны при низких температурах, поэтому вы можете добиться 99-процентного КПД пропанового или газового котла», — говорит Джим Болдук, владелец компании Jim Bolduc Plumbing and Heating в Камберленде, штат Мэн. Системы лучистого теплого пола также могут быть построены с использованием солнечной или геотермальной энергии.«Когда цена на газ и нефть вырастет до 5 долларов за галлон, мы будем устанавливать более эффективное оборудование, и клиенты захотят за него платить», — говорит Болдук.

Растущая осведомленность потребителей о лучистых полах с подогревом благодаря рекламе в домашних журналах и телешоу, таких как «Этот старый дом», означает, что строители и специалисты по ремонту имеют возможность продать своих клиентов дороже. По словам монтажников, хотя первоначальная стоимость и неудобства при установке выше, выгода в виде комфорта и экономии энергии для домовладельца и прибыли для подрядчика окупаются. «Это трудоемкая, но самая выгодная система, потому что вы можете получить наибольшее удовлетворение от домовладельца и заработать на этом много денег», — говорит Болдук.

Эта история впервые появилась в журнале СТРОИТЕЛЬНЫЕ ИЗДЕЛИЯ.

Nuheat
Построенная из тонких нагревательных проводов, встроенных в мат толщиной 1/8 дюйма, эта электрическая система обогрева пола с излучающим излучением доступна в форматах 110 В и 220 В и более 60 стандартных размеров матов, а также нестандартных размеров для изгибов и углы.Термостат имеет предварительно запрограммированные и программируемые настройки. 800.778.9276. www.nuheat.com


Rehau
Система лучистого отопления Raupanel состоит из трубы из сшитого полиэтилена Raupex диаметром 3/8 дюйма, алюминиевых панелей и деревянных отводов. По словам производителя, эффективность теплопередачи алюминиевых панелей позволяет снизить температуру воды. Фирма добавляет, что 5/8-дюймовый профиль системы минимально влияет на высоту пола. 800.247.9445.www.rehau.com


Easy Heat
Электрическая система обогрева пола Warm Tiles разработана для полов из плитки, камня и паркетной доски. Кабели могут быть проложены в любой проектной конфигурации, а готовые маты подходят для бетонных плит, а также для квадратных и прямоугольных помещений. Термостаты включают датчик пола, встроенный в раствор под плиткой. 800.537.4732. www.warmtiles.com


Infloor
По заявлению производителя, модульная гидронная система InfloorBoard изготовлена ​​из композитных плит с алюминиевым слоем для быстрого ускорения нагрева.В качестве альтернативы плиты Radiant Trak устанавливаются лицом друг к другу между пространствами балок на нижней стороне чернового пола, удерживая трубу отопления на месте. 763.478.9660. www.infloor.com


Viega
Системы обогрева ProRadiant предназначены для использования с любыми типами напольных покрытий. Излучающая система подкладки Climate Panel, разработанная для деревянного каркаса, изготовлена ​​из фанеры на алюминиевой основе с канавками, предназначенными для труб Viega PEX.Решетчатая система Snap Panel используется для обычных или легких бетонных работ. 877.843.4262. www.viega-na.com


Bylin Engineered Systems
Кабели для обогрева полов WarmGlo предназначены для плитки, мрамора, шифера и других каменных поверхностей. Кабели состоят из нагревательного элемента из сплава, обернутого каптоном толщиной 4 мил, а затем заключенного в силиконовую резину, оплетку заземления и еще один слой силиконового каучука. 916.933.5666. www.bylinusa.com


Electro Plastics Электропластический нагревательный элемент Step Warmfloor отличается от водяных и кабельных систем обогрева саморегулирующимся полупроводящим полимером, который позволяет ему потреблять только энергию, необходимую для поддержания идеальной температуры, сообщает производитель. По заявлению компании, эта технология также устраняет проблемы с термической массой и расширением. 877,783. 7832. www.warmfloor.com

Подробнее о Nuheat

Найдите продукты, контактную информацию и статьи о Nuheat

Монтаж сантехники и вертикалей теплого пола Rehau

Монтаж вертикалей водопровода и теплого пола Rehau

Сантехника и отопление в Амадео продвигаются очень хорошо.После рытья стен и перекрытий для установки шкафов и вертикалей, Kombo приступил к правильному монтажу. Все трубопроводные работы были выполнены в ванных комнатах и ​​кухнях в Amadeo-A2, а также устанавливаются вертикали для полов с подогревом и фанкойлы.

Водопровод, канализация и электричество будут проходить в полу, в слое легкого бетона. Сверху будет помещен утеплитель, а затем теплый пол.

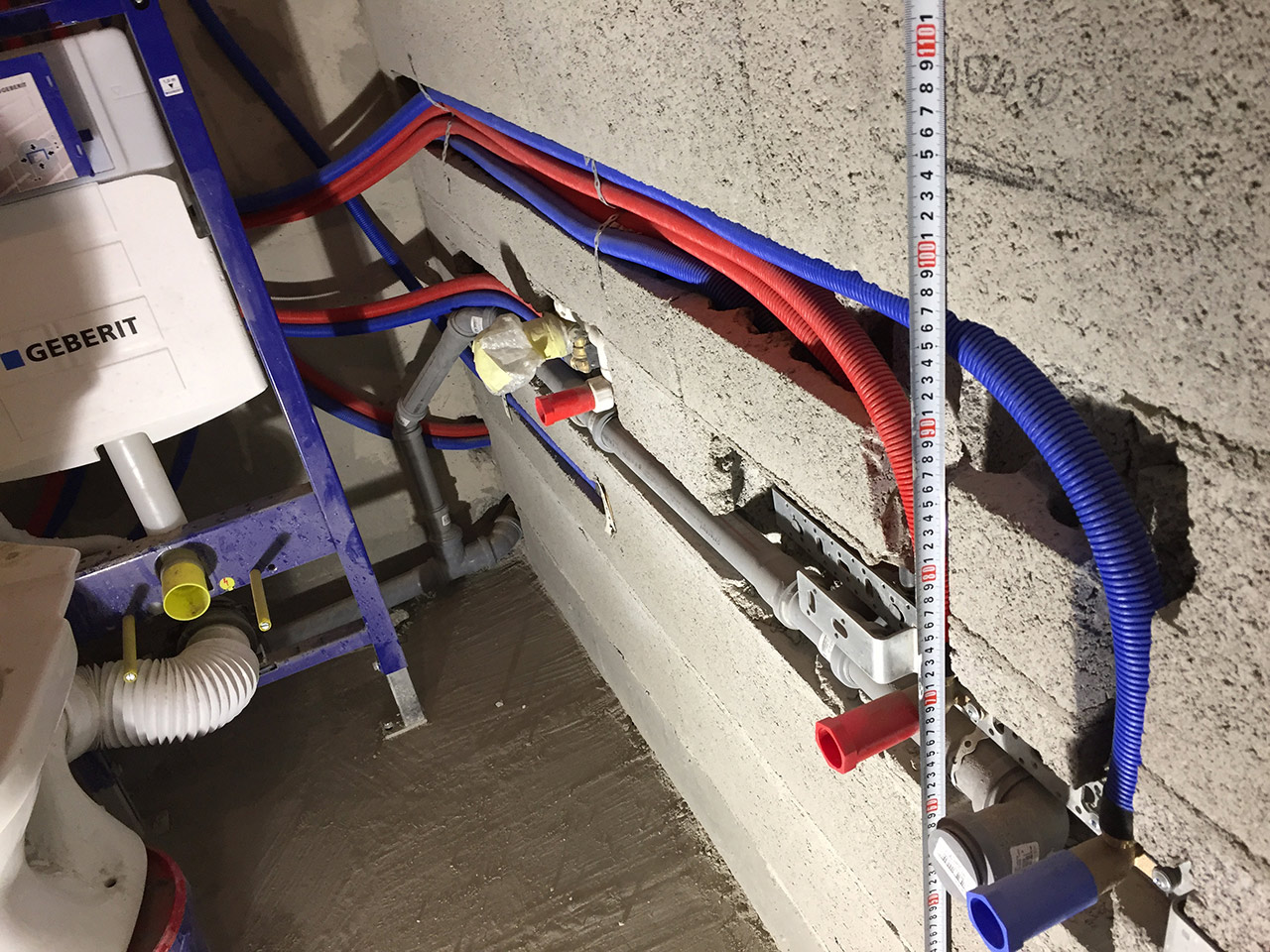

Монтаж водопровода

Все ванные комнаты в Amadeo-A2 оборудованы водопроводом и канализацией для душа, раковины, стиральной машины, централизованной эвакуации и туалета.

Система канализации в одной ванной.

Каждая ванная комната оборудована шкафом в стене, который удерживает систему распределения горячей и холодной воды. В шкафу 3 коллектора Rehau. 1 для распределения холодной воды, 1 для распределения горячей воды и 1 для рециркуляции горячей воды. Последний позволяет почти сразу подавать горячую воду в кран.

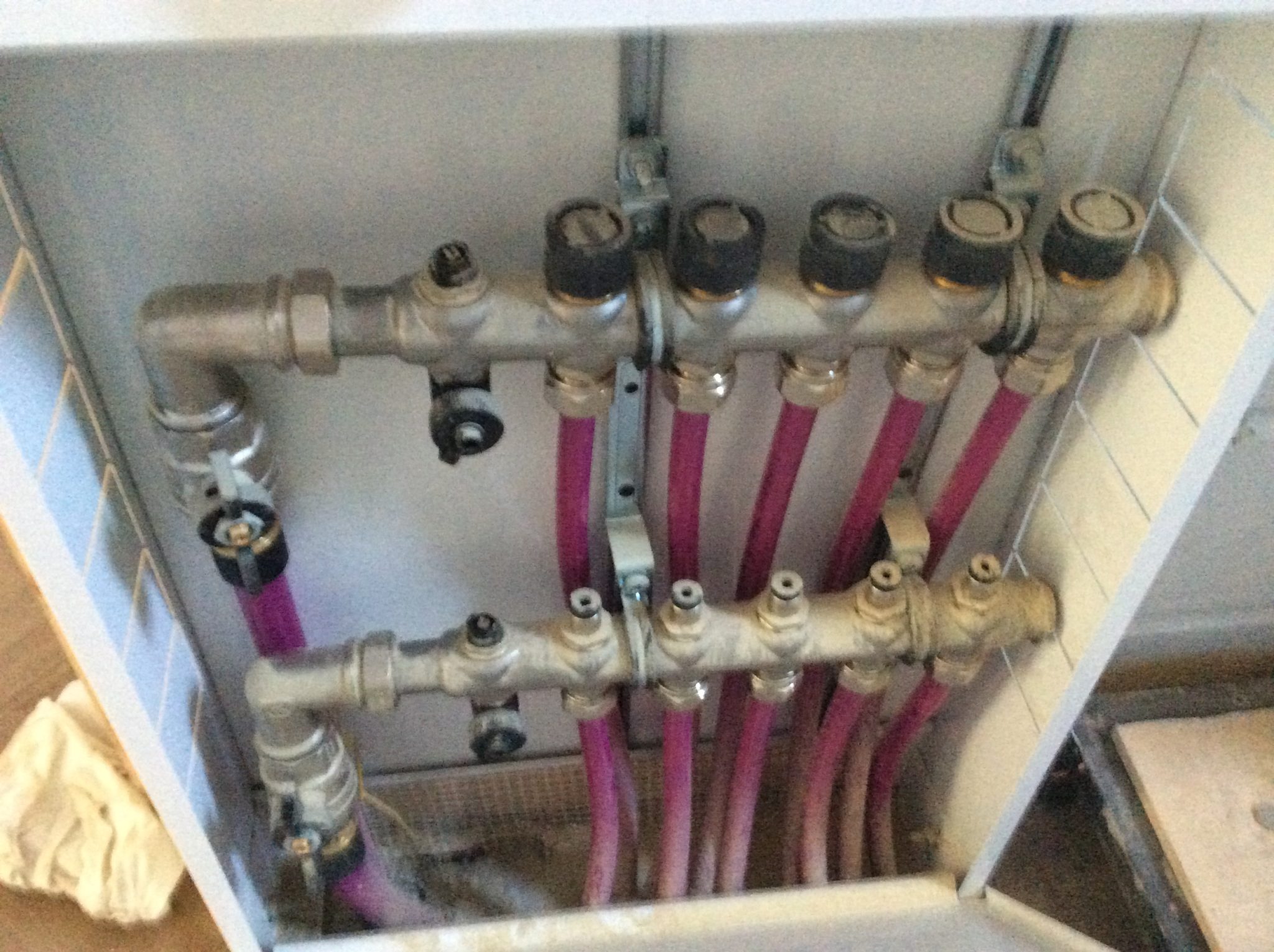

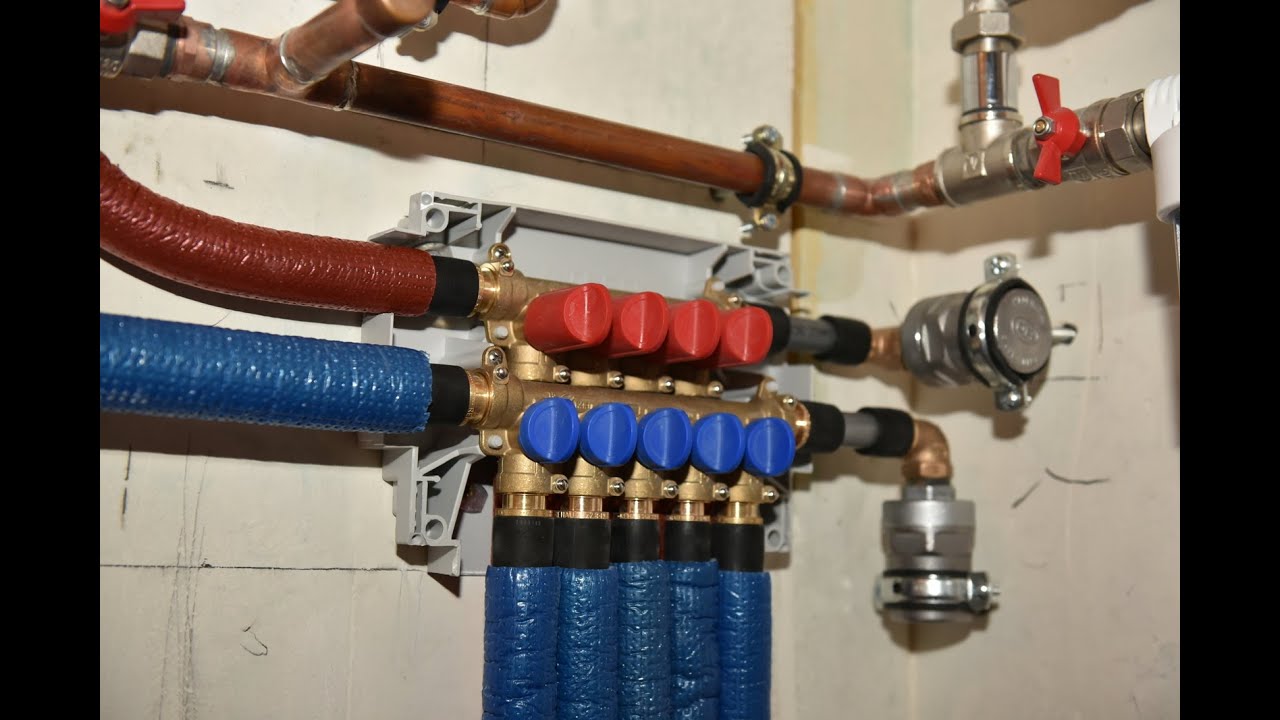

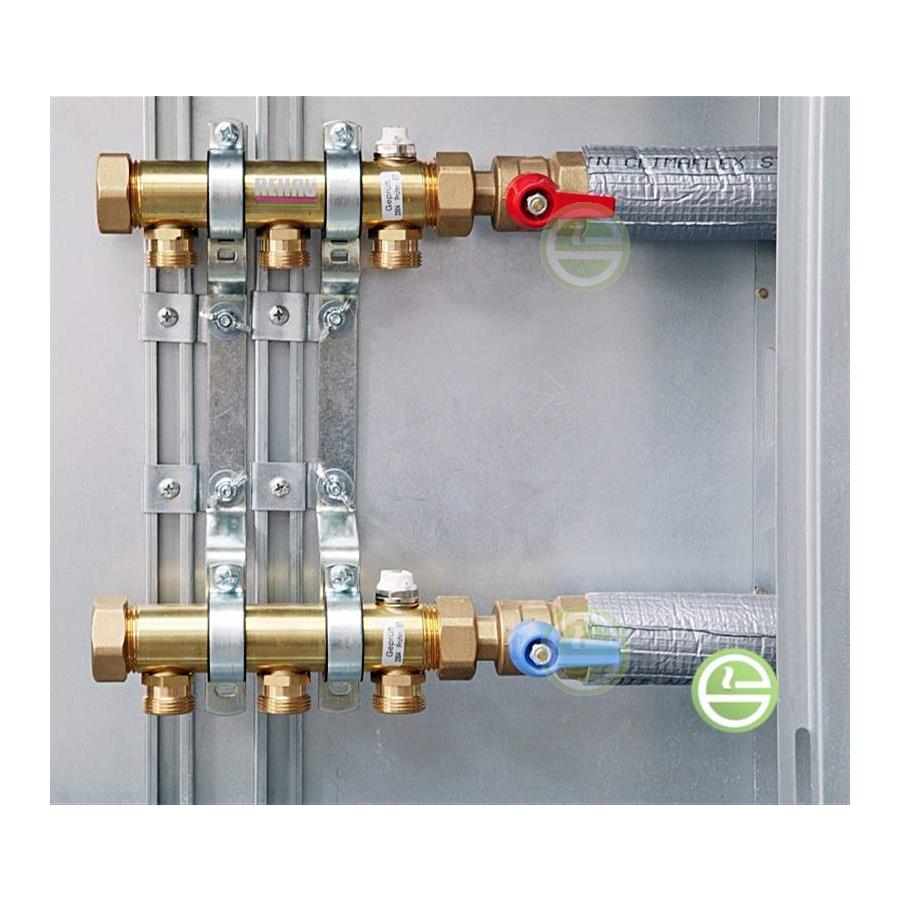

Коллекторы Rehau для бытовой горячей и холодной воды.Есть 2 коллектора для горячей воды. Один предназначен для рециркуляции горячей воды.

Вся вода и отопление осуществляется с помощью труб Rehau RAUTITAN Flex . Каждая труба полностью изолирована материалом Armacell Armaflex AC . Armaflex AC — это гибкий эластомерный изоляционный материал со встроенным барьером для водяного пара и закрытой ячеистой структурой, обеспечивающей отличную теплоизоляцию и защиту от конденсации.

Универсальная труба Rehau RAUTITAN Flex.

Помимо ванных комнат, на кухне оборудуют раковину и посудомоечную машину.

Горячая вода, сточные воды и холодная вода для кухонной мойки.

Монтаж вертикалей теплого пола

Также хорошо продвигались работы по отопительной системе. Во всех квартирах установлены шкафы, удерживающие коллекторы теплого пола, выполняется вертикальное устройство. Как и водораспределительная система, вертикали выполняются с помощью универсальной трубы Rehau RAUTITAN Flex , изолированной с помощью Armacell Armaflex AC .

Монтаж вертикалей для теплых полов и фанкойлов. Мы используем трубы Rehau RAUTITAN Flex с изоляцией Armacell Armaflex AC .

Для всей системы есть 4 вертикали. 2 для циркуляции воды в системе напольного отопления / охлаждения и 2 для циркуляции воды в дополнительной системе фанкойлов.

Поступление вертикалей для теплых полов и фанкойлов на последний этаж.

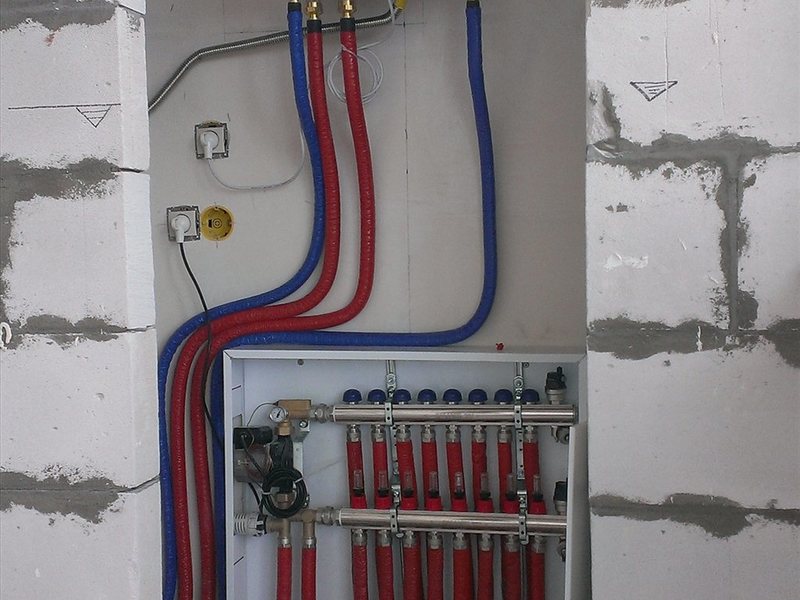

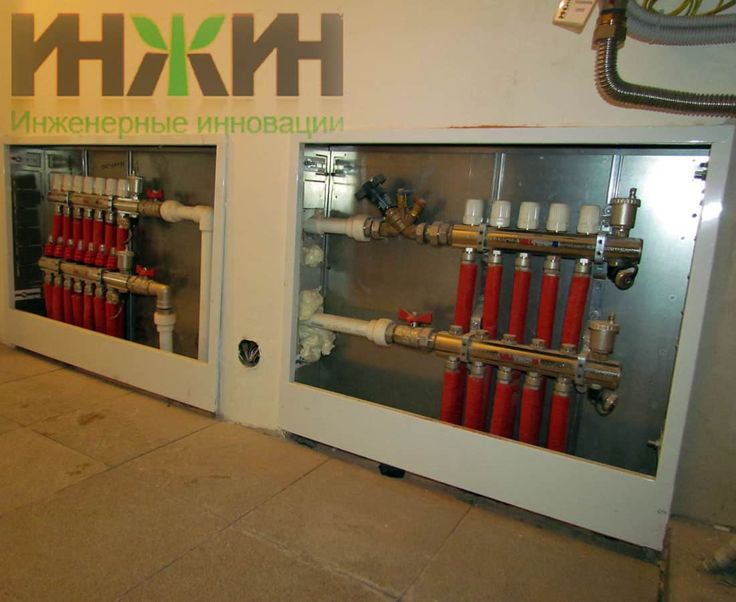

В Amadeo A2 установлены все коллекторы для системы теплого пола. На каждую квартиру приходится один шкаф, вмещающий 2 коллектора.

Коллекторы Rehau для теплого пола.

Монтаж вертикальных солнечных коллекторов

В Amadeo-A1 Kombo начали проходить вертикали для подключения солнечных коллекторов. Из-за потенциально высоких температур, которые могут существовать в трубах (летом выше 100 градусов Цельсия), универсальные трубы PE-Xa не подходят.Вместо них используются медные трубы. Теплоизоляция труб выполнена из материала Armacell HT / Armaflex , специально разработанного для высоких температур, вместо Armaflex AC.

Монтаж вертикалей для солнечных коллекторов. Мы используем медные трубы с изоляцией Armacell HT / Armaflex .

Вертикали солнечных коллекторов, прибывающие в подземный паркинг.

Строительство коммерческих зданий в Индии

Большие вещи в жизни приходят в маленьких упаковках.Сократите свои счета за электроэнергию, просто сделав шаг к более разумному выбору установки энергоэффективных систем в домах и офисах.

«Система напольного отопления и охлаждения» от REHAU — один из таких простых и эффективных способов сохранить комфорт в офисе или доме, не тратя ни копейки на счет за электроэнергию.

Итак, давайте разберемся, что такое «напольное отопление и охлаждение (UFHC)» и как оно работает.

Эта система предполагает прокладку сети труб под конструкцией пола.В зависимости от требований отопления или охлаждения по этим трубам пропускается теплая или холодная вода. Когда пол становится теплее / холоднее, чем воздух в комнате, происходит передача энергии в виде излучения, что приводит к увеличению / снижению температуры воздуха.

Преимущества UFHC:

Придавая элемент роскоши вашему жилому и офисному помещению, эта система имеет множество преимуществ:

  • Снижение счета за электроэнергию: Энергопотребление этой системы намного меньше, чем у традиционных кондиционеров, что приводит к окончательному снижению ваших счетов за электроэнергию
  • Экологичность: В нем используется вода, которая является возобновляемым источником энергии для охлаждения / обогрева помещений. Это также приводит к лучшему качеству воздуха и меньшему загрязнению воздуха по сравнению с традиционными кондиционерами.
  • Комфортно: Помогает поддерживать наиболее комфортную и удобную для вас температуру.
  • Добавляет эстетику интерьерам: Это дает вам больше места, чтобы добавить дополнительный штрих к вашему творчеству при проектировании интерьера. Вам не нужно беспокоиться о том, где установить кондиционеры, так как вся трубопроводка проходит под полом.

Области применения:

Эта система может быть установлена ​​где угодно, от жилых зданий до коммерческих зданий и промышленных помещений, если речь идет о предоставлении клиентам самых современных системных решений.

Итак, в следующий раз, когда вы планируете отремонтировать свой дом или построить новое здание, не забудьте сделать правильный выбор — приобретите систему обогрева и охлаждения REHAU, которая придаст стильный и изысканный вид вашему жилью или офису.

Гидравлическое отопление: Rehau Hydronic Heating

REHAU RADIANT HEATING SYSTEMS
Www.rehau.com РУКОВОДСТВО ПО УСТАНОВКЕ REHAU RADIANT HEATING SYSTEMS. 2 Содержание Системы лучистого отопления REHAU, использующие трубы из сшитого полиэтилена PEXa. Лица, использующие это руководство, должны быть опытными и имеющими соответствующую лицензию установщиками систем водяного отопления, … Просмотр полного источника

BRANZ Appraisals Product
4.14 Коллекторы водяного отопления / охлаждения REHAU регулируют поток воды через трубопроводы в полу.Коллекторы изготавливаются из латуни и устанавливаются на оцинкованные кронштейны. Коллекторы доступны в диапазоне размеров от 2 до 12 выходов. … Получить полный исходный код

RAUPEX Теплые полы Системы отопления — Klimatrol.com
Пожалуйста, ознакомьтесь также с «Каталогом / Прайс-листом систем водяного отопления RAUPEX», где указана упаковка и цена. REHAU также предлагает гидравлические системы обогрева для специальных применений, таких как таяние снега, обогрев хранилищ материалов, защита от обледенения лестниц и многие другие. REHAU имеет более чем 20-летний опыт работы … Доступ Doc

Сшитый полиэтилен — Википедия
Сшитый полиэтилен, обычно сокращенно PEX или XLPE, представляет собой форму полиэтилена с поперечными связями. Он сформирован в виде трубок и используется преимущественно в системах трубопроводов зданий, системах водяного лучистого отопления и охлаждения, трубопроводах бытового водоснабжения и изоляции для высоких напряжений … Читать статью

REHAU RADIANT HEATING SYSTEMS
Www .rehau.com РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ СИСТЕМ ЛУЧЕВОГО НАГРЕВА REHAU. 2 СОДЕРЖАНИЕ и подключение систем лучистого отопления REHAU с использованием PEXa Их также можно использовать в других системах водяного отопления, включая радиаторы плинтуса, … Get Doc

Hydronic Системы плавления снега и льда — SnapPages
REHAU A World Leader в системах водяного отопления Эта SIM-система REHAU, установленная под жилым переходом, который переходит в «Гидронный снег и таяние льда». Как это работает Спиральная под входом в эту церковь, SIM-система RAUPEX сохраняет проход… Получить здесь

Система лучистого отопления решает проблемы комфорта вдвое больше, чем

Система лучистого отопления решает проблемы комфорта вдвое больше, чем

Дейл Арндт 2020-05-18 07:54:19

Установка в жилых помещениях приводит к другому гидронному проекту для того же клиента.

Резиденция Belanus была построена в 2013 году. Наша компания Arndt & Son Plumbing начала свою работу в июне 2013 года и завершила проект в декабре 2014 года. Мы завершили строительство водопровода, системы водозабора и системы внутрипольного отопления. .

Дом на ранчо, расположенный в Висконсине, имеет подвал и открытую площадку со всех трех сторон дома. Площадь первого и нижнего этажей дома составляет 3000 квадратных футов каждый. На верхнем уровне есть гараж на две машины, а на нижнем — гараж площадью 513 квадратных футов.Во всем доме 13 зон лучистого теплого пола и одна будущая зона для восточной стороны нижнего цокольного гаража.

Основной уровень состоит из семи зон с трубками REHAU PEXa, прикрепленными скобами к верху чернового пола с 1/2-дюймовым гипсом, залитым поверх труб. Все напольные покрытия на первом этаже — плитка. Гараж на две машины на первом этаже имеет Spancrete на полу с траншеей в гараже. Мы установили сетку из плоской проволоки № 10 размером 8 на 15 футов поверх пола Spancrete, а затем залили цементом трубы.Мы не устанавливали пенополистирол на полу гаража из-за гаража площадью 513 квадратных футов ниже гаража на первом этаже. Теплопередача может проходить через Spancrete в нижний гараж.

На нижнем уровне дома семь зон отопления. Здесь мы установили 2-дюймовую изоляцию из пенополистирола с пароизоляцией и сетку из плоской проволоки размером 8 на 15 футов № 10. Мы связали нашу 1/2-дюймовую трубку REHAU PEXa с помощью барьера O2 к проволочной сетке.

Поскольку механическое помещение располагалось в центре дома, мы смогли разместить все наши коллекторы REHAU PRO-BALANCE с индикаторами расхода в механическом помещении.Когда мы устанавливали трубы на первом этаже, мы просверлили пол в зонированной комнате и пропустили хвосты через балку пола в механическое отделение к коллекторам.

Мы также установили изоляцию ArmaFlex 5/8 дюйма на 1/2 дюйма на трубу в пространстве балок для линий подачи и возврата от коллекторов. Хвосты нижнего уровня были очень близко к механическим коллекторам помещения, так что это сработало очень хорошо. Все жилые помещения на нижнем уровне имеют кислотные пятна на бетонных полах для отделки, что делает эту систему очень хорошей низкотемпературной излучающей системой.Пространство балок первого этажа было изолировано под трубой, чтобы тепло не попадало в пространство балок, поэтому все тепло остается только в каждой зоне.

Котельная система была спроектирована для будущего добавления дровяного котла и геотермальной системы. Мы установили трубу REHAU RAUGEO PEXa для геотермальной системы от механического помещения до будущего геотермального поля снаружи. Мы также установили REHAU INSULPEX из механического помещения на место будущего дровяного котла снаружи. Сердцем системы является котел Viessman 200W мощностью от 19 000 до 125 000 британских тепловых единиц.

Мозги, управляющие системой, состоят из устройства управления tekmar 402 tN2, двух термостатов 553 tN2, двенадцати термостатов 528 tN2 только для нагрева, трех tekmar 313 tN2 и одного центра проводов 316 tN4. У нас есть по одному контроллеру главного термостата tekmar 553 на каждом этаже в основных жилых помещениях. В остальных зонах используются термостаты Tekmar 528. Все термостаты имеют пластинчатый датчик и датчик воздуха для управления системой отопления и охлаждения. Мы также использовали три двухходовых термоэлектрических зонных клапана Caleffi с TwisTop. На наших коллекторах REHAU PRO-BALANCE мы использовали 4-проводные приводы клапанов коллектора REHAU для управления нашим зонированием.

Система управления домом Tekmar 402 tN2 со статистикой tN2 обладает некоторыми уникальными функциями. Он ожидает, пока нескольким зонам потребуется тепло, прежде чем включить котел, и продолжает искать зоны, которые можно включить, когда отключает другие — все, чтобы свести цикл котла к минимуму. Другая особенность заключается в том, что каждый термостат взаимодействует с центрами коммутации только через 2-проводное соединение. Это сокращает объем полевой проводки и количество соединений на каждом термостате.Все традиционные соединения для обогрева, охлаждения, вентилятора и т. Д. Выполняются в центре коммутации, который находится в механическом помещении рядом с оборудованием, которым он управляет.

Система управления домом 402 модулирует котел и регулирует 3-ходовой смесительный клапан для поддержания переменной температуры воды, которая сбрасывается в зависимости от температуры наружного воздуха для излучающих зон. Если нет запроса на ГВС или принудительный воздух, то система управления полностью откроет клапан и будет поддерживать правильную температуру воды, регулируя котел.Эта особенность очень важна для достижения максимальной эффективности котла.

После первого года использования домовладельцы отказались от подключения дровяного котла и геотермальной системы, потому что они были потрясены эффективностью их нынешней системы.

МАГАЗИН

Через пять лет после того, как мы завершили лучистое отопление, водопровод и систему водозабора для дома Беланус, мы встретились в их магазине площадью 7500 квадратных футов, чтобы переделать систему отопления.

В магазине была старая самодельная система котлов на дровах, в которую дрова помещались в топку за пределами здания, а сверхизолированный резервуар для хранения воды емкостью 1500 галлонов находился за пределами здания. Владелец проделал всю первоначальную работу над своим магазином, когда он был построен много лет назад. Это была система, которая хорошо работала с течением времени, но, наконец, пришло время обновить ее.

Старая система прошла через много древесины, поэтому мы рассмотрели некоторые из представленных на рынке высокоэффективных древесных котлов.Он выбрал Central Boiler Classic Edge Titanium HD Series 750 с реакционной камерой. Этот агрегат сжигает на 50% меньше древесины и требует меньшего обслуживания, но при этом отличается более длительным и чистым временем горения. Я был очень впечатлен этим устройством и его трубопроводом, который удобно расположен для подсоединения трубок.

Владелец удалил старую систему котлов на дровах и построил нам новое механическое помещение для размещения нашей новой внутрипольной системы лучистого отопления. Дровяной котел устанавливается вне магазина, вдали от здания, чтобы соответствовать строительным нормам.Мы установили REHAU INSULPEX от механического помещения до дровяного котла снаружи. В этом дровяном котле используется антифриз Cryo-Tek-100 для водяного отопления, поэтому дровяной котел можно выключить, не допуская его замерзания. Все насосы и регуляторы системы отопления установлены внутри механического помещения.

В механическом помещении мы установили котел Viessmann 200W 19-125 MBtu. Мы установили паяный пластинчатый теплообменник перед котлами Viessmann и установили четыре трехскоростных циркуляционных насоса Grundfos 15-58 FC для теплообменника, котлового насоса и один для косвенного водонагревателя Heat-flo на 30 галлонов.

Для всех пяти зон существующей системы лучистого отопления мы установили 3-ходовой смесительный клапан Caleffi High Flow с датчиком температуры и насос Grundfos ALPHA2 26-99 после смесительного клапана для обслуживания излучающих зон.

Для этой системы мы использовали термостаты Tekmar 519 с пластинчатыми датчиками. В нашей системе трубопроводов мы использовали гидро- и магнитный сепаратор Air Dirt 4-в-1. Мы установили односистемную подачу гликоля Axium для системы отопления, так как она имеет антифриз на стороне лучистого отопления теплообменника.С нашим трубопроводом и системой управления котел Viessmann будет работать только в том случае, если дровяной котел снаружи не производит тепла для обогрева цеха.

Котел Viessmann управляется беспроводным датчиком наружной температуры Tekmar. Насос дровяного котла постоянно работает с аквастатом на линии подачи к теплообменнику. Как только аквастат достигает заданной температуры, он, в свою очередь, замыкает цепь на реле переключения Taco, блокируя тепловой сигнал котлу, включает насос котельной системы к теплообменнику и выключает насос котла к котлу.

Наш девиз — качественная работа — не дорого, а бесценная. Все, что мы делаем, показывает, что наши системы выдержат испытание временем.

Дейл Арндт — владелец компании Arndt & Son Plumbing из Бруклина, штат Висконсин. Он имеет лицензии главного сантехника, установщика насосов, специалиста по обслуживанию POWTS и контролера перекрестных соединений. Он очень гордится тем, что каждая работа, маленькая или большая, выполняется аккуратно и профессионально от начала до конца.

© Сантехника и механика.Просмотреть все статьи.

Система лучистого отопления решает проблемы комфорта вдвое больше, чем
/article/Radiant+heating+system+solves+comfort+problems+twice+over/3664585/658739/article. html

Меню

Список выпусков

Отчет Radiant Comfort Winter Edition 2021

Отчет Radiant Comfort Весна 2021 г.

Январь 2021 г.

Декабрь 2020

Ноябрь 2020

Отчет Radiant Comfort Осень 2020

Октябрь 2020

Сентябрь 2020

Август 2020

июль 2020

июнь 2020

Отчет Radiant Comfort 2020

мая 2020

Апрель 2020

Март 2020

Февраль 2020

Январь 2020

декабрь 2019

Современная гидроника об.5 2019

Ноябрь 2019

Radiant Comfort Ноябрь 2019

Октябрь 2019

Сентябрь 2019

Август 2019

Современная гидроника, том 4 2019

июль 2019

Отчет Radiant Comfort 2019 Весеннее издание

июнь 2019

мая 2019

Современная гидроника 2019 Том 3

Апрель 2019

Март 2019

Февраль 2019

Современная гидроника 2019 Том 2

Январь 2019

Декабрь 2018

Ноябрь 2018

Современная гидроника 2018

Октябрь 2018

Сентябрь 2018

Август 2018

Отчет по радиантам и водоснабжению за 2018 год

июль 2018

июнь 2018

мая 2018

Апрель 2018

Март 2018

Февраль 2018

Январь 2018


Библиотека

Нагревание до радиационного обогрева трубы PEX

Гидравлическое лучистое отопление пола использует нагретую воду, протекающую по трубам или трубам под полом. Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней. Любезно предоставлено фото: REHAU

.

Со времен Римской империи излучающие системы использовались для подачи тепла в здания. Одним из последних современных примеров является Фрэнк Ллойд Райт, который в 1930-х годах включил в свои конструкции водяное излучение. С появлением в 1960-х годах передовых материалов, в частности PEX или сшитого полиэтилена, этот удобный, эффективный и эффективный источник тепла может быть чрезвычайно надежным, долговечным, безопасным и легкодоступным.

Труба

PEX уже широко используется в Европе для полов с подогревом. В Северной Америке труба быстро набирает популярность в различных сантехнических системах, включая использование лучистого тепла.

Как работает лучистое отопление?
Нагреваемые поверхности излучают энергию, которая поглощается другими предметами в комнате. Эти другие объекты, в свою очередь, излучают энергию другим, более холодным объектам. Эта разница температур является движущей силой лучистой теплопередачи.

Гидравлическое лучистое отопление пола использует нагретую воду, протекающую по трубам или трубам под полом.Затем нагретая поверхность функционирует как радиатор, обогревая комнату и все предметы и людей в ней. Этот тип обогрева обеспечивает повышенный комфорт и эффективность по сравнению с традиционным обогревом с принудительной конвекцией. Профиль нагрева гораздо более однородный, что означает меньшее количество холодных / горячих точек (рис. 1, следующая страница).

Традиционные системы трубопроводов были жесткими, и с ними было трудно работать из-за их веса и необходимости в фитингах на каждом шагу. Им часто требуется открытый огонь для соединения систем лучистого отопления.Эти традиционные материалы также могут быть трудно разрезать и / или требовать специального оборудования, и для их сборки может потребоваться значительное количество времени и опыта, по сравнению с системами трубопроводов из PEX, которые могут быть собраны в наборы домовладельцев, которые можно собрать своими руками.

Рис. 1 Традиционное распределение лучистого тепла. Лучистое тепло сохраняет тепло на уровне тела, тогда как тепло уходит к потолку с помощью систем приточной вентиляции.

Таким образом, неудивительно, что трубки из PEX становятся все более популярными для систем лучистого отопления.Помимо простоты использования, PEX популярен потому, что:

  • Он может согреть все в комнате равномерным и равномерным теплом.
  • Может быть проще установить, чем другие материалы.
  • Экономичен, снижает эксплуатационные расходы.
  • Системы
  • Hydronic тихие и чистые — без шумных вентиляторов или сухого обдуваемого воздуха, распространяющего пыль, аллергены или запахи по всему помещению.
  • Обеспечивает зональный контроль. С помощью простого добавления термостатов пользователи могут регулировать пространство в соответствии с конкретными потребностями для конкретной комнаты или времени суток
  • Трубные системы
  • PEX не видны, что означает отсутствие громоздких приборов, регистров или вентиляционных каналов.

Дом Кейта Петерсона — один из первых в США, кто получил Знак одобрения свободы ™ — поддерживаемую отраслью и ориентированную на потребителя программу сертификации для оценки домов, которые являются более здоровыми, экологически чистыми и сверхэкономичными. Минимальные стандарты энергоэффективности Freedom Seal основаны на программном обеспечении Residential Energy Model (REM) для требований Energy Star® Home Агентства по охране окружающей среды США.

PEX трубы: факты и цифры
PEX имеет трехмерную молекулярную связь, созданную в структуре пластика до или после процесса экструзии.Посредством химических / физических реакций производители структурно модифицируют полиэтиленовые цепи, значительно улучшая характеристики таких свойств, как тепловая деформация, а также стойкость к химическому воздействию, истиранию и растрескиванию под напряжением. Полученная труба имеет большую прочность на удар и растяжение, улучшенное сопротивление ползучести, уменьшенную усадку и очень хорошо работает при высоких температурах и давлениях.

Рисунок 2 Система отопления с закрытым и открытым контуром

Институт пластмассовых труб (PPI) TR-4, Основы гидростатического проектирования (HDB), Основы расчета прочности (SDB), Расчетные параметры давления (PDB) и минимальные требования к прочности (MRS) для термопластичных материалов трубопроводов или труб, перечисляет PEX материалы для различных рабочих температур и максимальных нагрузок.Некоторые из них могут использоваться непрерывно при рабочих температурах до 93 C (200 F).

Стандарты для трубопроводных систем PEX
Большинство трубок PEX изготавливается в соответствии с ASTM International F 876, Стандартными техническими условиями для труб из сшитого полиэтилена (PEX), ASTM F 877, Стандартными техническими условиями для горячего и холодного пластика с сшитым полиэтиленом (PEX). Системы распределения воды и Канадская ассоциация стандартов (CSA) B137, Сборник материалов по напорным трубам из термопластов (см. B137.5). Все стандарты относятся только к трубкам CTS с регулируемым диаметром наружного диаметра, диаметром от 3 до 51 мм (от 0,13 дюйма до 2 дюймов), SDR 9 и рабочими температурами до 82 C (180 F).


Три метода Сшивание полиэтилена

Радиация
Постэкструзионная обработка начинается с экструзии полиэтиленовых трубок с помощью обычного оборудования. Затем эта трубка подвергается воздействию низкоуровневого излучения, чтобы активизировать молекулы и заставить их связываться со своими соседями.(Гамма-излучение было первоначальным методом, но теперь преобладает излучение электронного пучка.)

Энгель (перекисный процесс)
В этом процессе перекись смешивается с полиэтиленом высокой плотности и под высоким давлением подается смесь в экструдер. Головка нагревается до высокой температуры, при которой происходит сшивание из-за химической реакции между ними.

Процесс Sioplas (силан)
Предварительная экструзионная обработка заключается в прививке сшивающего агента, такого как силан и катализатор, к полиэтиленовой цепи. Во время экструзии высокая температура и влажность активируют этот агент, создавая свободные радикалы, которые связываются с другими соседними полиэтиленовыми цепями. Хотя эта реакция инициируется во время экструзии, большая часть сшивающей активности происходит при повышенных температурах, когда трубка помещается в сауну или погружается в воду после завершения экструзии.


Труба

PEX может быть изготовлена ​​с кислородным барьером из EVOH (полиэтиленвиниловый спирт) или без него в качестве промежуточного / внешнего слоя.Этот барьер иногда требуется, чтобы минимизировать перенос кислорода в систему отопления с замкнутым контуром, защищая котлы и другие аксессуары.

Фитинги и соединения
Для соединения труб из полиэтилена PEX был разработан ряд механических муфт, включая компрессионные, развальцованные и обжимные кольца. (Их можно использовать, потому что эффекты сшивки PEX устраняют опасения по поводу ползучести, хладотекучести и растрескивания под напряжением. ) Трубы PEX доступны различной длины, поэтому для создания непрерывного контура между подающим и обратным коллекторами фитинги обычно не требуются. .Это преимущество выражается в сокращении времени и затрат на установку.

Установка излучающих трубопроводов
Трубки из PEX для систем лучистого отопления могут быть установлены в новом строительстве или модернизированы в существующих конструкциях. Трубу обычно устанавливают в полу, но ее можно также установить в стены и потолок. Дизайн системы во многом зависит от конструкции и количества необходимого обогрева. Обученный и сертифицированный установщик может обеспечить оптимальную работу системы и достижение прогнозируемой экономии средств.Источником горячей воды для лучистого отопления обычно является отдельный бойлер, разработанный специально для работы. В редких случаях бытовая система горячего водоснабжения используется для обогрева небольших помещений, например, ванной комнаты.

Если у вас есть продукт, созданный из всех возобновляемых материалов, но срок службы которого составляет всего шесть лет, то он явно не очень устойчив, — говорит Кейт Петерсон, старший научный сотрудник Тихоокеанской северо-западной национальной лаборатории Министерства энергетики США. «Долговечность — важный фактор, повлиявший на строительство этого дома.”

«PEX делает сияние практичным. Он не подвержен коррозии, как некоторые традиционные материалы для трубопроводов. PEX может быть менее дорогим и его проще размещать в виде петель из-за его гибкости.
— Гэри Рунян, менеджер по разработке продуктов в Zurn

В большинстве жилых помещений используются трубы диаметром 13 мм (0,5 дюйма), в то время как в коммерческих системах и системах для таяния снега используются трубы диаметром 19 мм (0,75 дюйма). Линии подачи и возврата обычно имеют диаметр от 19 мм до 25 мм (от 0,75 дюйма до 1 дюйма).Вода в различные зоны подается из магистрали в коллекторную систему, контролирующую отдельные зоны. Таким образом, в определенные области можно направить больше или меньше тепла. Трубки PEX укладываются непрерывными петлями с расстояниями, определенными проектировщиком.

Входящая вода самая теплая, поэтому она сначала направляется в области с более высокими потерями тепла. По мере того, как вода циркулирует по зоне, она охлаждается, поэтому последняя секция трубки перед выходом располагается в областях с более низкими потерями тепла. Например, большинство систем спроектировано для запуска первой — и самой теплой — части контура возле внешних стен и дверей, где потери тепла более распространены.Затем петля заканчивается в середине комнаты (обычно в самой теплой части).

Требуемый погонный фут трубы зависит от многих факторов. Но, как правило, жилые системы часто используют около полуметра (от 1 до 2 футов) труб на квадратный фут площади пола для нормального отопления. Для участков с высокими тепловыми потерями количество трубок может увеличиться примерно до 1 м (от 2 футов до 4 футов) на квадратный фут площади пола.

Трубу PEX можно укладывать в пол несколькими способами.Для нового строительства трубы могут быть прикреплены к арматурной проволочной сетке или стальной арматуре. Это делается примерно через каждые метр (от 3 до 4 футов) или по мере необходимости с использованием пластиковых или мягких металлических стяжек с заливкой бетона или раствора поверх.
