Определение границ и разработка ЗСО

Санитарная зона водозабора — это специальная территория, на которой находится источник водоснабжения и/или водопровод, либо иной объект. Зону санитарной охраны устанавливают для водозаборов. В материале перед вами мы расскажем что такое санитарная зона водозабора, а также о том как определить границы ЗСО. Разберемся с понятиями «СЗЗ водозабора» и «ЗСО водозабора».

Как определить размер санитарно-защитной зоны водозабора

Чтобы определить ориентировочные размеры санитарно-защитных зон для объектов различных отраслей промышленности, нужно обратиться к СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов», в которых представлен классификатор объектов по пяти классам опасности. Но если внимательно изучить СанПиН, становится очевидно, что он не содержит информации о размерах санитарно-защитной зоны водозабора. Там упоминается, что в СЗЗ и на территории объектов других отраслей промышленности не допускается размещать комплексы водопроводных сооружений для подготовки и хранения питьевой воды, которые в перспективе влияют на качество продукции. Помимо этого, в СанПиНе указываются минимальные санитарные разрывы для водозаборов от некоторых объектов добывающей промышленности, а именно:

1) Минимальные разрывы от наземных магистральных газопроводов, не содержащих сероводород Для трубопроводов 1-го класса с диаметром труб от 1200 мм и свыше разрыв составляет 25 м, для трубопроводов 2 класса с диаметром свыше 300 м разрыв составляет так же 25 м, 2) Минимальные разрывы от газопроводов низкого давления Разрыв для водопроводных насосных станций, водозаборных и очистных сооружений, артскважин составляет 30 м, 3) Минимальные разрывы от магистральных трубопроводов транспортирования нефти В зависимости от диаметра трубы разрывы составляют до 3000 м.

Санитарная зона водозабора (ЗСО водозабора)

Если изучить законодательство, становится понятно, что для водозаборов устанавливают не СЗЗ водозабора, а ЗСО – зону санитарной охраны. Требования к установлению ЗСО приведены в СанПиН 2.1.4.1110-02.

Важно!

СанПиН 2.1.4.1110-02 будет отменен с 1 января 2022 г. согласно Постановлению Главного государственного санитарного врача РФ от 28.01.2021 N 3.

СанПиН 2.1.4.1110-02 определяют санитарно-эпидемиологические требования к организации и эксплуатации ЗСО источников водоснабжения и водопроводов питьевого назначения. Цель ЗСО – санитарная охрана источников водоснабжения и водопроводных сооружений. ЗСО включает 3 пояса охраны источников водоснабжения: первый – самый строгий. Второй и третий пояса – менее строгие. В каждом поясе ЗСО организуется специальный режим хозяйственной деятельности. Детальные требования к ним приведены в СанПиН. Стоит отметить, что решение об организации ЗСО воздозабора важно принять еще на стадии проектирования территории и определения источника водоснабжения.

Заказать проект водозабора

Чтобы организовать ЗСО водозабора, нужно сначала разработать проект ЗСО. Для строящихся объектов — как часть проекта хозяйственно-питьевого водоснабжения, в который включаются:

• Определение границ ЗСО и составляющих ее поясов,
• План мероприятий по улучшению санитарного состояния территории ЗСО и предупреждению загрязнения источника,
• Правила и режим хозяйственного использования территорий трех поясов ЗСО.

Проект ЗСО проходит экспертизу и получает заключение о соответствии санитарным правилам и нормам. Санитарные мероприятия, включаемые в проект ЗСО и приведенные в рассматриваемом СанПиН, должны выполняться в пределах 1 пояса ЗСО органами коммунального хозяйства или другими владельцами водопроводов. В пределах 2 и 3 поясов ЗСО — владельцами объектов, оказывающих отрицательное влияние на качество воды.

Определение границ ЗСО

Факторы, определяющие границы ЗСО: Дальность распространения загрязнения воды в источнике водоснабжения, которая зависит от…

• Вида источника водоснабжения,
• Характера загрязнения,
• Гидрологических и геологических условий,
• Времени выживаемости микроорганизмов.

Кому нужен проект ЗСО?

ЗСО подземного источника (ЗСО скважины водозабора)

В СанПиНе приведены требования к организации хозяйственной деятельности внутри каждого из трех поясов ЗСО. Например, для подземного водозабора граница 1 пояса устанавливается на расстоянии от 30 до 50 м от водозабора. Это зависит от защищенности подземных вод. При определении границ 2 и 3 поясов для подземного источника важно учесть, что приток подземных вод происходит только из области питания водозабора, форма и размеры которой зависят от типа, величины водозабора (расхода воды) и понижения уровня подземных вод и гидрологических особенностей водоносного пласта. Граница 2 пояса ЗСО скважины определяется гидродинамическими расчетами исходя из условий, что микробное загрязнение, поступающее в водоносный пласт за пределами второго пояса, не достигает водозабора. Граница 3 пояса ЗСО, предназначенного для защиты водоносного пласта от химических загрязнений, также определяется гидродинамическими расчетами.

Мероприятия для 1 пояса ЗСО подземного источника включают:

• Озеленение,
• Ограждение и охрану,
• Ограничения по строительству,
• Требования по канализации территории,
• Особые требования по оборудованию сооружений и автоматическому контролю их работы.

Для 2 и 3 пояса мероприятия представляют собой:

• Выявление всех скважин на территории пояса,
• Согласование новых скважин,
• Запреты на размещение опасных производственных объектов.

Во 2 и 3 поясах не допускается размещать объекты микробного загрязнения подземных вод (например, кладбища), применять удобрения и ядохимикаты, рубить лес.

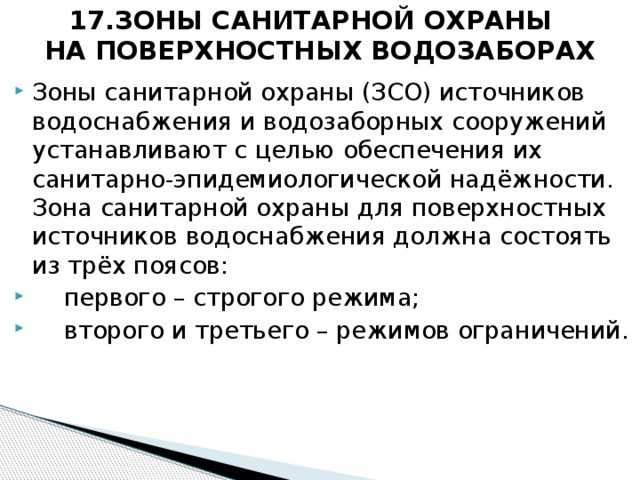

ЗСО поверхностного источника

Границы 1 пояса для поверхностного источника водозабора согласно СанПиН устанавливаются для водотоков:

• Для водотоков 200 м вверх по течению и 100 м вниз по течению,
• По прилегающему берегу – 100 м от уреза воды,
• По противоположному – до 100 м в зависимости от ширины реки.

Для водоемов – не менее 100 м во всех направлениях. Второй пояс определяется в зависимости от природных, климатических и гидрологических условий. Ниже по течению – не менее 250 м от водозабора, боковые границы – от 500 до 1000 м в зависимости от рельефа. Границы 3-го пояса ЗСО поверхностных источников водоснабжения на водотоке вверх и вниз по течению совпадают с границами 2-го пояса. Боковые границы должны проходить по линии водоразделов в пределах 3 — 5 километров, включая притоки. Границы 3 пояса поверхностного источника на водоеме полностью совпадают с границами 2 пояса. Мероприятия для 1 пояса поверхностных источников водоснабжения совпадают с таковыми для подземного источника. Кроме этого, запрещен спуск сточных вод, купание, водопой и другие виды водопользования. Для 2 и 3 поясов ЗСО водозабора питьевой воды необходимо:

• Выявлять объекты загрязнения источников водоснабжения,
• Регулировать новое строительство в пределах поясов на суше и в акватории источника,
• Снабжать суда сборниками фановых, подсланевых вод и твердых отходов.

Кроме того, нужно выполнять мероприятия для источников подземного водоснабжения. К этим мероприятиям (во 2 и 3 поясах ЗСО поверхностного источника) нельзя устраивать выпас скота. А проводить купание, туризм можно только при соблюдении гигиенических требований. Рекомендуем доверить разработку экологической документации по воде экспертам. Получите бесплатную консультацию в ЭкоПромЦентре — по телефону +7 (812) 425-61-45, или в один клик!

Оставить заявку

Санитарно защитная зона для пробуренной скважины

Вода для индивидуального использования забирается из подземного источника для этого у нас часто заказывают услугу Бурение скважин на воду в Волгограде. Вода до попадания в водоносный слой насыщается разнообразными вредоносными веществами. Если ее предназначение соответствовать качеству «вода питьевая», то и к месторасположению скважины подходят со всей ответственностью и основательностью. Фильтры для очищения устанавливаются по умолчанию, ведь в воде всегда присутствуют побочные примеси.

Крайне необходимо устройство около скважины санитарно-защитной зоны или зоны санитарной охраны. Без проведения ограничительных мероприятий в разы повышается риск попадания в водоносный горизонт внешних загрязнений, а система водоочистки обойдется дорого в финансовом плане. Для более надежной защиты воды от внешних загрязнений и создается санитарно-защитная зона.

Предпосылки для устройства санитарной зоны

Вначале нужно оценить факторы и степень предполагаемых загрязнений. Очень большое значение имеет структура грунта. Правильно определив тип грунта, можно предположительно рассчитать быстроту просачивания грунтовых или поверхностных вод, которые насыщены химическими или бактериологическими веществами. Если грунт песчаный и легко пропускает воду, то и санитарную зону необходимо увеличить. Глинистый грунт служит природным барьером для разного рода жидкостей, поэтому и зону необходимо соответственно сузить. Но если подойти более скрупулезно, то выяснится, что глинистая поверхность способствует более широкому разливу воды, которая беспрепятственно захватит устье скважины.

Когда проводится расчет предполагаемого диаметра защитной зоны, также нужно провести бактериологический анализ, а потом судить о виде присутствующей болезнетворной микрофлоры и сроке ее жизнедеятельности. Но недостаточно лишь провести необходимые расчеты и четко разграничить необходимый санитарный барьер. Также необходимо поддерживать надлежащее санитарное состояние на близлежащей местности. Значительно понижает результативность санитарной зоны несвоевременная локализация вместимости накопительного септика. Исходя из теории, чем большая опасность загрязнения, тем на большее расстояние источник угрозы нужно удалить от скважины.

При обустройстве санитарно-защитной зоны берется к сведению глубина расположения водоносного горизонта, а также способ добывания воды. Лишь очень глубокие залегания водоносного известняка изолированы от поверхности глиняным слоем, который является гидроупором. Это значит, что вода, насыщенная посторонними вредоносными примесями, не проникнет в артезианский слой. В подобной ситуации запросы к санитарной зоне можно занизить. Проделывать подобное можно при очень плотной застройке территории. Полная герметичность скважины возможна только при обеспечении общих технических предписаний при ее обсадке. Крайне важно соблюдать требования по герметизации и обсадке скважины, а несоответствие нормам не спасет увеличение защитной зоны.

Обустройство санитарной зоны

Ввиду диаметра артезианской скважины создается I пояс санитарно-защитной зоны с широтой около 30 метров. Его величина может варьироваться и иногда достигает 100 метров. Если водоносный горизонт представляет собой глиняный слой и не наблюдается причины для загрязнения, то ширина пояса допускается в пределах 15-25 метров. Чтобы еще больше повысить результативность первого пояса, предлагается поставить забор по его периметру или же разграничить зелеными посадками. Для II пояса самым большим радиусом является 200 метров. В области II пояса не допускается бурение скважин. III пояс размещается в области не менее 250 метров.

Когда проводятся расчеты величины санитарной области, берутся во внимание такие характеристики, как широта участка в сторону обратную движению воды, и в сторону сопутствующую ее течению. Просчитывается как ареал распространения, так и временные рамки, в течение которых бактериологическое, химическое и иное загрязнение может распределиться по области защиты. Под необходимой шириной зоны подразумевают, чтобы от пределов до водозаборного участка скважины загрязненная вода попала не раньше завершения срока окончания работоспособности скважины. Срок эксплуатации скважины составляет 25-50 лет. Защищать скважину столь длительный срок призваны верхние геологические слои, которые служат барьером от попадания воды с побочными примесями непосредственно к водозабору. Грунтовые воды и верховодка не должны даже достигать скважины. Вот так и функционирует санитарно-охранная зона, которая является территориальным защитным щитом. Естественным заслоном от загрязненной воды является грунт с определенными характеристиками и поверхностный почвенный слой.

При слабой гидрологической защите время проникновения жидкости составляет порядка 400 суток, и ширина пояса нарастает. Если у водоносного горизонта существует защита в виде водоупора (артезианский горизонт), то и время поступления вредоносной воды где-то 200 суток.

Диаметр III пояса зависит от рельефа территории. Когда проводится сравнение с равнинной местностью, то ширина пояса на склонах и в горной местности увеличивается в три или четыре раза. Этим уравновешивается скорость протекания воды от склона к скважине. Существуют случаи, когда нужно провести разведку бурением скважин небольшого диаметра, чтобы иметь четкое представление о составе пород в геологическом разрезе. В области созданной санитарно-охранной зоны нельзя располагать сторонние предметы, хранить материалы и подобное.

Разработка и согласование проекта защитно-санитарной зоны проводится в соответствующих вышестоящих учреждениях. Укомплектовывается пакет документов, который содержит необходимые гидрогеологические и санитарные резолюции профессионалов. Дальнейшая корректировка параметров I и II поясов невозможна без согласования с подобными организациями.

Тэги на странице: Вода Скважина

Наши телефоны +7(937)532-77-37, +7(8442)50-18-61

Разработка проектов зон санитарной охраны источников хозяйственно-питьевого водоснабжения – Экоконсалтинг – Центр

В целях обеспечения охраны водных объектов в районах водозабора для централизованного водоснабжения населения, лечебно-профилактических и медицинских нужд, устанавливаются санитарно-защитные зоны (СЗЗ).

Правовой режим в пределах СЗЗ определяется постановлением Кабинета Министров Украины №2024 от 11.12.98 г. в соответствии со статьей 93 Водного кодекса Украины № 214/95-ВР от 06.06.95.

Границы СЗЗ (санитарно-защитных зон) водных объектов устанавливаются органами местного самоуправления на их территории по согласованию с государственными органами земельных ресурсов, санитарно-эпидемиологического надзора, охраны окружающей среды, водного хозяйства и геологии. В случае размещения ЗСО на территориях двух и более областей их границы устанавливаются Кабинетом Министров Украины по представлению Минрегионразвития и с согласия Минздрава, Минэнерго, Госгеоэнергетики. — кадастр, Государственное водное агентство, Госгео недр и соответствующие органы местного самоуправления. Все водозаборы должны иметь оборудование для систематического контроля соответствия фактической подачи воды проектной мощности водозабора и разрешения на специальное водопользование.

Основное назначение санитарно-защитных зон – охрана источника водоснабжения от загрязнения. Они организованы в 3 зоны:

• первая зона (зона строгого режима), включающая в себя территорию водозаборных сооружений, площадки всех водозаборных сооружений и водопроводного канала;
• вторая и третья зоны (зоны ограничения и наблюдения), к которым относятся территории, предназначенные для охраны источников водоснабжения от загрязнения, в частности вторая зона — зона ограниченного доступа, охватывающая территорию, в пределах которой может быть занесено бактериальное загрязнение подземных вод вне, третья зона – зона наблюдения на территории, в пределах которой возможно химическое загрязнение подземных вод.

Для объектов водоснабжения, расположенных за пределами второй зоны СЗЗ, источников водоснабжения, а также для санитарной охраны водопроводов предусматривают санитарно-защитные полосы.

В каждой из трех зон СЗЗ, а также в пределах санитарно-защитной зоны в соответствии с их назначением должен быть установлен особый режим и определен комплекс мероприятий, направленных на предотвращение ухудшения качества воды.

Разработка проекта санитарно-защитных зон осуществляется на основании действующих Государственных строительных норм Украины (ДБН В.2.5-74:2013 Водоснабжение. Наружные сети и сооружения.).

Проект санитарно-защитных зон предусматривает комплекс мероприятий, направленных на защиту от загрязнения всей площади питания водоносного горизонта. Однако первоочередной и наиболее строгий комплекс мероприятий по охране необходим непосредственно в районах использования подземных вод для хозяйственно-питьевого водоснабжения, так как загрязнение вблизи водозабора может быстро сказаться на качестве забираемой воды, нарушить режим водоснабжения и вызвать другие нежелательные последствия. За счет этого вокруг водозабора создается санитарно-защитная зона, в которой проводятся специальные мероприятия, исключающие возможность попадания загрязнений в водозабор и водоносный горизонт в районе водозабора.

Согласно ДБН В.2.5-74:2013 границы первой зоны ЗСПЗ подземных источников водоснабжения должны устанавливаться от единого водозаборного сооружения (колодец, шахтный колодец, водосбор и т.п.) , либо от крайних водозаборных сооружений, расположенных в группе, на расстоянии:

• для защищенных водоносных горизонтов – 30 м;
• для недостаточно защищенных – 50 м

Для водозаборов, расположенных на территории участка, где загрязнение почвы и подземных вод невозможно, а также для водозаборов, расположенных в благоприятных санитарно-топографических и гидрогеологических условиях, размер первой зоны СЗЗ может быть уменьшен, но они должны быть не менее 15 м и 25 м соответственно.

К защищенным подземным водам относятся воды из напорных и безнапорных водоносных горизонтов, имеющих сплошную водонепроницаемую кровлю в пределах всех зон зоны, что исключает возможность местного питания из указанных выше недостаточно защищенных водоносных горизонтов.

Границу второй зоны ЗПЗ подземного источника водоснабжения следует определять гидродинамическими расчетами с учетом времени микробного загрязнения.

Граница третьей зоны ЗПЗ подземного источника водоснабжения определяется расчетом с учетом времени химического загрязнения воды водозаборного сооружения, которое должно быть больше принятого срока службы водозаборного сооружения, но не менее 25 лет.



Для существующих водозаборов, вокруг которых находится неустойчивая 1-я зона СЗЗ, проект СЗЗ разрабатывается специально.

Разработку проекта санитарно-защитных зон осуществляет инженерно-гидрогеологический отдел нашего предприятия, в состав которого входят квалифицированные инженеры-гидрогеологи и инженер-проектировщик с многолетним опытом работы.

Мэн DWP — Защита исходной воды

Указатель страниц

Программа оценки исходной воды

Шаблоны и руководство

Регулирующий орган

Финансовые ресурсы

Карты и данные

Дополнительная информация

Дополнительные ресурсы Mountain Club)

Источники питьевой воды уязвимы к загрязнению, будь то быть от вредных химических веществ или биологических организмов (таких как бактерии и вирусы). Загрязнение часто происходит в результате деятельности на земле вблизи источника воды. Системы водоснабжения, независимо от того, насколько они малы или велики, должны производить безопасную воду с помощью «множественного барьерного подхода», который включает в себя защиту источника, обеспечение надлежащей дезинфекции и очистки, очистку и техническое обслуживание водопроводных труб и резервуаров, которые транспортируют и хранят воду после очистки, а также мониторинг качества воды во всех этих процессах. Защита источника является первым и наиболее важным из этих барьеров.



Программа оценки исходной воды (SWAP)

Программа оценки исходной воды (SWAP) (PDF), утвержденная EPA, оценивает уязвимость системы водоснабжения штата и предоставляет населению информацию и ресурсы для лучшей защиты воды. источники.

Пруд Hatcase Pond, источник поверхностных вод для Департамента водоснабжения Брюера



Шаблоны и руководство

• Передовые методы управления защитой подземных вод (PDF)
• Что можно и чего нельзя делать: защита устья скважины и системы снабжения питьевой водой (PDF)
• Замена топливного бака для дома (PDF)
Постановление о защите устья скважины, модель
• (PDF)
• Руководство по защите источников для систем общественного водоснабжения (PDF)
• Подземные резервуары для хранения (ПСТ) Неудачи (PDF)
• Шаблон плана защиты устья скважины для малых систем водоснабжения (PDF)
• Инструкции по шаблону плана защиты устья скважины (PDF)
(PDF) помогать общественным системам водоснабжения в защите своих источников питьевой воды.
• Ссуда ​​на приобретение земли предоставляется для покупки или законного владения землей в зоне защиты источника водной системы.
• Гранты по защите источников предоставляются для проектов, которые однозначно снизят вероятность загрязнения зоны защиты источников водной системы в результате существующей или будущей деятельности.
• В рамках программы по санитарным заглушкам для колодцев можно частично финансировать установку заглушек для санитарных колодцев для систем общественного водоснабжения без заглушек для санитарных колодцев на источниках грунтовых вод. Эта программа заканчивается 1 июля 2023 года.



Карты и данные

Наша база данных ГИС помогает защитить общественные источники воды. Эта база данных содержит координаты GPS (глобальная система позиционирования) всех колодцев и водозаборов общественного водоснабжения в штате Мэн. Также добавлено покрытие зоны защиты устья скважины.
