Проект дома 1-464

1-464 — серия жилых домов в СССР, разработана институтом Гипростройиндустрия в конце 1950-х годов. Общесоюзная серия панельных хрущёвок, строилась по всей территории СССР с конца 1950-х по середину 1960-х. В 70-х годах появились модификации этого проекта, которые строились по конец 1990-х. В составе модифицированной серии появились четырехкомнатные квартиры, санузлы стали чаще выполнять раздельными, а также появились дома от 9 до 16 этажей с лифтом и мусоропроводом.

Хрущёвки серии 1-464 внешне узнаваемы по окнам на межэтажной площадке в подъездах, идентичным 2-створчатым окнам в квартирах.

Конструкция

Дома многосекционного типа, наиболее часто встречаются 4-секционные. Дом состоит из торцевых и рядовых секций.

Высота дома 5 этажей, реже 3 или 4 этажа. Первый этаж жилой.

В основу решения домов серии 1-464 положена перекрестно-стеновая конструкционная система. Наружные стены — 1- и 3-слойные железобетонные панели толщиной от 21 до 35 см в зависимости от климатического района строительства. Наружные панели — с «узким шагом», шириной 2,6 и 3,2 метра. Панели гладкие окрашенные, либо не окрашенные с гравийной обсыпкой. Балконы расположены на панелях шириной 3,2 м.

Перекрытия — сплошные железобетонные плиты толщиной 10 см. Перегородки — железобетонные, сплошного сечения, толщиной 12 см.

Крыша плоская совмещённая, невентилируемая. Крыша выходит за стены «козырьком» и покрыта рулонным битумным материалом. Водостоки наружные или отсутствуют. Технический этаж (чердак) отсутствует. Высота потолков 2,5 м.

Квартиры

В домах присутствуют одно-, двух- и трёхкомнатные квартиры. На лестничной площадке расположены 4 квартиры. В торцевых секциях набор квартир 1-1-2-3 или 1-2-2-2, в рядовых 1-2-3-3 или 2-2-2-3.

Преимущества и недостатки

Преимущества:

Перекрестно-стеновая конструкция здания более прочная и долговечная, чем у другой популярной серии хрущёвок 1-335, использующей «неполный каркас».
По сравнению с другими сериями хрущёвок — практически везде присутствуют балконы.
Большее количество трёхкомнатных квартир по сравнению с распространёнными модификациями кирпичных хрущёвок 1-447.
Жилые дома серии 1-464, как правило, находятся в районах «срединного пояса» городов с хорошо развитой инфраструктурой и транспортной доступностью.

Недостатки:

Невозможность перепланировки квартиры из-за наличия внутренних несущих стен. Возможен демонтаж только двух стен санузла и некоторых перегородок.
Низкая теплоизоляция внешних стен.
Плохая звукоизоляция внутри дома.
Плоская мягкая кровля имеет невысокий срок службы (10-15 лет). Летом крыша сильно нагревается.

Смежные комнаты в трёхкомнатных и наибольших по площади (44-46 кв. м.) двухкомнатных квартирах. «Вагонные» пропорции комнат в форме вытянутого прямоугольника с окном на меньшей стороне.
Тесная прихожая.
Совмещённый санузел во всех квартирах.
Как и у всех хрущёвок — малый размер кухни.
Очень маленькие лестничные площадки даже по сравнению с некоторыми сериями хрущёвок (в 2 раза меньше чем у почти идентичной по планировке серии 1-335).
При варианте компоновки с преобладанием двухкомнатных квартир (в торцевых секциях 1-2-2-2, а в рядовых 2-2-2-3) все квартиры, кроме угловых выходят на одну сторону света.

Серия 1-464 в Абакане

Серия 1-464 в Агрызе

Серия 1-464 в Азнакаево

Серия 1-464 в Айше

Серия 1-464 в Алексеевском

Серия 1-464 в Альметьевске

Серия 1-464 в Апатитах

Серия 1-464 в Арзамасе

Серия 1-464 в Арсеньеве

Серия 1-464 в Арске

Серия 1-464 в Артеме

Серия 1-464 в Архангельске

Серия 1-464 в Ахтубинске

Серия 1-464 в Ачинске

Серия 1-464 в Балахте

Серия 1-464 в Балашихе

Серия 1-464 в Барнауле

Серия 1-464 в Белеве

Серия 1-464 в Белогорке

Серия 1-464 в Бердске

Серия 1-464 в Березниках

Серия 1-464 в Березовке

Серия 1-464 в Березовском

Серия 1-464 в Бетьках

Серия 1-464 в Бийске

Серия 1-464 в Бикляне

Серия 1-464 в Богатых Сабах

Серия 1-464 в Большой Ирбе

Серия 1-464 в Большом Болдином

Серия 1-464 в Бородино

Серия 1-464 в Братске

Серия 1-464 в Бугульме

Серия 1-464 в Буинске

Серия 1-464 в Бухарае

Серия 1-464 в Васильево

Серия 1-464 в Верево

Серия 1-464 в Видяево

Серия 1-464 в Вилючинске

Серия 1-464 в Вихоревке

Серия 1-464 во Владимире

Серия 1-464 в Войсковицах

Серия 1-464 в Волгограде

Серия 1-464 в Волгодонске

Серия 1-464 в Воронеже

Серия 1-464 в Воткинске

Серия 1-464 в Выксе

Серия 1-464 в Вырице

Серия 1-464 в Высокоключевом

Серия 1-464 в Габишево

Серия 1-464 в Гатчине

Серия 1-464 в Городке

Серия 1-464 в Даймище

Серия 1-464 в Дивенском

Серия 1-464 в Дружной Горке

Серия 1-464 в Дружноселье

Серия 1-464 в Дубъязах

Серия 1-464 в Елабуге

Серия 1-464 в Елизаветино

Серия 1-464 в Жабино

Серия 1-464 в Железногорске

Серия 1-464 в Заволжье

Серия 1-464 в Заинске

Серия 1-464 в Заполярном

Серия 1-464 в Заринске

Серия 1-464 в Зеленогорском

Серия 1-464 в Зеленодольске

Серия 1-464 в Игарке

Серия 1-464 в Ижевске

Серия 1-464 в Ильино

Серия 1-464 в Ильиногорске

Серия 1-464 в иму Воровского

Серия 1-464 в Иркутске

Серия 1-464 в Искитиме

Серия 1-464 в Казани

Серия 1-464 в Калтане

Серия 1-464 в Калуге

Серия 1-464 в Камском Устье

Серия 1-464 в Канске

Серия 1-464 в Кемерово

Серия 1-464 в Кимрах

Серия 1-464 в Кинешме

Серия 1-464 в Кирове

Серия 1-464 в Кировске

Серия 1-464 в Киселевске

Серия 1-464 в Кияте

Серия 1-464 в Кобралово

Серия 1-464 в Кобринском

Серия 1-464 в Коломне

Серия 1-464 в Константиновском

Серия 1-464 в Копейске

Серия 1-464 в Кохме

Серия 1-464 в Красном Селе

Серия 1-464 в Красноярске

Серия 1-464 в Красном Бору

Серия 1-464 в Куйбышевском Затоне

Серия 1-464 в Кукморе

Серия 1-464 в Кургане

Серия 1-464 в Куровицах

Серия 1-464 в Курске

Серия 1-464 в Лампово

Серия 1-464 в Лениногорске

Серия 1-464 в Лесозаводске

Серия 1-464 в Лесосибирске

Серия 1-464 в Лиинахамари

Серия 1-464 в Локомотивном

Серия 1-464 в Ломоносове

Серия 1-464 в Луге

Серия 1-464 в Лукашах

Серия 1-464 в Лысково

Серия 1-464 в Магадане

Серия 1-464 в Магнитном

Серия 1-464 в Магнитогорске

Серия 1-464 в Малом Веревом

Серия 1-464 в Медведево

Серия 1-464 в Междуреченске

Серия 1-464 в Мелекесе

Серия 1-464 в Мензелинске

Серия 1-464 в Метлино

Серия 1-464 в Миассе

Серия 1-464 в Минусинске

Серия 1-464 в Мирном

Серия 1-464 в Михайловке

Серия 1-464 в Мончегорске

Серия 1-464 в Мурманске

Серия 1-464 в Мурмашах

Серия 1-464 в Набережных Челнах

Серия 1-464 в Назарово

Серия 1-464 в Нальчике

Серия 1-464 в Нармонке

Серия 1-464 в Нижнекамске

Серия 1-464 в Нижних Вязовых

Серия 1-464 в Нижнем Новгороде

Серия 1-464 в Нижнем Тагиле

Серия 1-464 в Новой Слободе

Серия 1-464 в Новоалтайске

Серия 1-464 в Новогорном

Серия 1-464 в Новодвинске

Серия 1-464 в Новокузнецке

Серия 1-464 в Новосибирске

Серия 1-464 в Новосиверской

Серия 1-464 в Новотроицке

Серия 1-464 в Новочебоксарске

Серия 1-464 в Новошахтинске

Серия 1-464 в Новошешминске

Серия 1-464 в Новых Лядах

Серия 1-464 в Новом

Серия 1-464 в Новом Учхозе

Серия 1-464 в Норильске

Серия 1-464 в Одинцово

Серия 1-464 в Озерном

Серия 1-464 в Оленегорске

Серия 1-464 в Омске

Серия 1-464 в Опытном Поле

Серия 1-464 в Орле

Серия 1-464 в Оренбурге

Серия 1-464 в Орске

Серия 1-464 в Осинниках

Серия 1-464 в Осиново

Серия 1-464 в Охе

Серия 1-464 в Пензе

Серия 1-464 в Перми

Серия 1-464 в Плавице

Серия 1-464 в Победе

Серия 1-464 в Поспелово

Серия 1-464 в Пригородном

Серия 1-464 в Прокопьевске

Серия 1-464 в Протопоповке

Серия 1-464 в Пскове

Серия 1-464 в Пушкино

Серия 1-464 в Пятигорске

Серия 1-464 в Ревде

Серия 1-464 в Реже

Серия 1-464 в Рубцовске

Серия 1-464 в Рыбной Слободе

Серия 1-464 в Рязани

Серия 1-464 в Салавате

Серия 1-464 в Салтыковке

Серия 1-464 в Самаре

Серия 1-464 в Санниково

Серия 1-464 в Саратове

Серия 1-464 в Саяногорске

Серия 1-464 в Свияжске

Серия 1-464 в Северодвинске

Серия 1-464 в Североморске

Серия 1-464 в Северске

Серия 1-464 в Селенгинске

Серия 1-464 в Селиванихе

Серия 1-464 в Семрино

Серия 1-464 в Сиверском

Серия 1-464 в Снежинске

Серия 1-464 в Совхозе им 25 Октября

Серия 1-464 в Совхозе Татарстан

Серия 1-464 в Сорске

Серия 1-464 в Сосновом Бору

Серия 1-464 в Среднеуральске

Серия 1-464 в Старосиверской

Серия 1-464 в Старом Осколе

Серия 1-464 в Строганово

Серия 1-464 в Строителе

Серия 1-464 в Студенке

Серия 1-464 в Суйде

Серия 1-464 в Сургуте

Серия 1-464 в Суровке

Серия 1-464 в Сусанино

Серия 1-464 в Сызрани

Серия 1-464 в Сыктывкаре

Серия 1-464 в Тайцах

Серия 1-464 в Талой

Серия 1-464 в Твери

Серия 1-464 в Тимофеевке

Серия 1-464 в Тольятти

Серия 1-464 в Томске

Серия 1-464 в Торфяном

Серия 1-464 в Туле

Серия 1-464 в Туломе

Серия 1-464 в Тутаеве

Серия 1-464 в Тюмени

Серия 1-464 в Уемском

Серия 1-464 в Улан-Удэ

Серия 1-464 в Ульяновске

Серия 1-464 в Уруссу

Серия 1-464 в Усинске

Серия 1-464 в Уссурийске

Серия 1-464 в Усть-Катаве

Серия 1-464 в Фокино

Серия 1-464 во Фряново

Серия 1-464 в Хабаровске

Серия 1-464 в Хомяково

Серия 1-464 в Центральном

Серия 1-464 в Цильне

Серия 1-464 в Челябинске

Серия 1-464 в Череповце

Серия 1-464 в Черногорске

Серия 1-464 в Чусовом

Серия 1-464 в Шарыпово

Серия 1-464 в Шахтах

Серия 1-464 в Шелехове

Серия 1-464 в Шемордане

Серия 1-464 в Шерегеше

Серия 1-464 в Шпаньково

Серия 1-464 в Шушенском

Серия 1-464 в Щелково

Серия 1-464 в Энергетике

Серия 1-464 в Южно-Сахалинске

Серия 1-464 в Яровом

Серия 1-464 в Ярославле

Дома 1 464 серии.

Типовой жилой дом серии 1-464

Дома 1 464 серии. Типовой жилой дом серии 1-464

Серия дома 1-464 является общесоюзной, возводилась практически по всему бывшему СССР, в том числе в Москве и Московской области. Дома данной серии можно узнать по окнам на межэтажной площадке, которые идентичны двухстворчатым окнам в квартирах. Дома серии 1-464 состоят из набора рядных и торцевых секций, все квартиры выходят на одну сторону, за исключением угловых. Тип плиты в таких домах – газовая.

Фото дома серии 1-464

Технология строительства:	панельный
По периоду строительства:	Хрущёвки
Годы строительства:	с 1958 по 1963 гг.
Количество секций/подъездов:	от 3 и более
Количество этажей:	5, в более редких случаях 3-4
Высота потолков:	2.50 м.

Коммуникации

Отопление

— центральное водяное, холодное водоснабжение — централизованное, канализация — централизованная. Горячее водоснабжение — централизованное или локальное (газовые колонки), в последнем случае в конструкции дома предусмотрены дымоходы. Вентиляция — естественная на кухне и в санузле, вентканалы расположены в стене между санузлом и кухней.

Квартиры оснащены ванной и газовой кухонной плитой, при отсутствии газификации — электрической.

Лифт и мусоропровод отсутствуют.

В домах присутствуют одно-, двух- и трехкомнатные квартиры. На лестничной площадке расположены 4 квартиры. В угловых секциях набор квартир 1-1-2-3 или 1-2-2-2, в рядовых 1-2-3-3 или 2-2-2-3.

Серии панельных домов 5 этажей. Типовые планировки квартир Чтв, Ап. 2011

Описание и типовые планировки квартир. От «сталинок» до современных.

Сталинки 1954-1961	1955-1960 г.г.	1955-1960 г.г.	1954-1961 г.г.
2-, 3-этажные кирпичные дома	4-, 5-этажные кирпичные дома	4-этажные кирпичные дома
Хрущевки 1958-1967	1960-1967 г.г.	1963-1967 г.г.	1958-1964 г.г.	1959-1960 г.г.
5-этажные панельные дома	5-этажные панельные дома	4-,5-этажные кирпичные дома	4-,5-этажные блочные дома
1964-1967 г.г.	1964-1967 г.г.
5-этажные кирпичные дома	5-этажные блочные дома
Брежневки 1966-1975	1966-1973 г.г.	1966-1970 г.г.	1967-1977 г. г.	1966-1967 г.г.
5-этажные панельные дома	5-этажные панельные дома	5-этажные кирпичные дома	5-этажные панельные дома (для малосемейных)
1967-1970 г.г.
5-этажные панельные дома (блок-комнаты)
Стандартные 1968-1999	1970-1976 г.г.	1968-1977 г.г	1970-1977 г.г.
9-этажные панельные дома	9-этажные панельные дома	9-этажные кирпичные дома	5-этажные панельные дома (блок-комнаты)
1977-1998 г.г.	1973-1975 г.г.	1972-1977 г.г.
9-этажные панельные дома (для малосемейных)	9-этажные панельные дома (для малосемейных)	9-этажные панельные дома (блок-комнаты)
1973-1985 г.г.
12-этажные панельные дома
Улучшенные	1976-1983 г.г.	1977-1985 г.г.	1976-1994 г.г.	1977-1996 г.г.
16-этажные панельные дома	9-этажные панельные дома	9-этажные панельные дома	9-этажные панельные дома
9-этажные панельные дома	12-этажные панельные дома
1983-1998 г. г.

Лифты

Эпоха домов стандартного проекта сделала лифты неотъемлемой частью быта миллионов белорусов. СНиП 1971 года предусматривал обязательное наличие лифта в домах более чем с 5 этажами.

Для домов этажностью до 9 этажей включительно — 1 пассажирский лифт, грузоподъемностью 320 кг.
Для домов этажностью 10-12 — 2 пассажирских лифта.
Для домов этажностью 13-16 — 1 пассажирский и 1 грузовой (до 500 кг), или 2 пассажирских и 1 грузовой в зависимости от количества квартир на этаже.

Сейчас во многих домах проведена замена лифтов на современные.

Статья по теме

Дома улучшенного проекта в Минске: история, особенности планировки, достоинства и недостатки

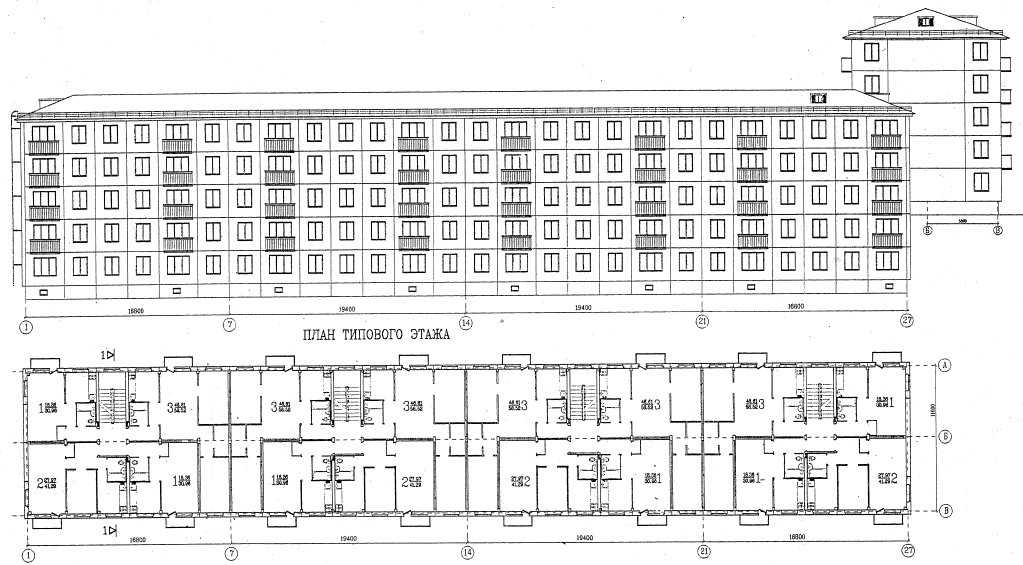

Серия 1-464 чертежи. Модификации серии типовых панельных домов 1-464

Благодаря низкой себестоимости строительства и применению строительных конструкций и материалов местного производства серия 1-464 завоевала большую популярность.

Архитекторы и строители, помня о необходимости срочной ликвидации бараков, идею комфортного жилья оставили следующим поколениям и ударно овивали серию 1-464 и модифицировали ее по мере надобности.

Тип всех домов серии — крупнопанельный

В основной массе это 4-5 этажные дома, причём пятиэтажек абсолютное большинство.

Высота жилых помещений от 254 до 262 см

Модификации серии можно условно поделить на два поколения и версии повышенной этажности.

Первое поколение жилых домов серии 1-464 с модификациями.

Первое поколение возводилось с 1958 года по конец 60-х годов

В основном версии отличаются составом квартир, этажностью и наличием нежилых помещений: 1-464(А)-(1, 2, 5, 6, 13, 27, 28) 1-464(А)-(3, 4, 7,

1-464А-(9, 10, 11, 12) 1-464А-(14, 15, 16, 18)

Фотографии и планировка ранних версий серии 1-464

И модификации на этой основе: 1-464А-13 — 5-этажный 4-секционный дом на 64 квартиры и 40 комнат для малосемейных; 1-464А-27 — 5-этажный 4-секционный дом на 64 квартиры с магазином в первом этаже; 1-464А-28 — 5-этажный 4-секционный дом на 72 квартиры с нежилыми помещениями в торцах дома; 1-464А-30 — 5-этажный 5-секционный дом на 100 квартир (однокомнатных — 75, двухкомнатных — 25).

Дом версии 1-464А-30 и планировка квартир

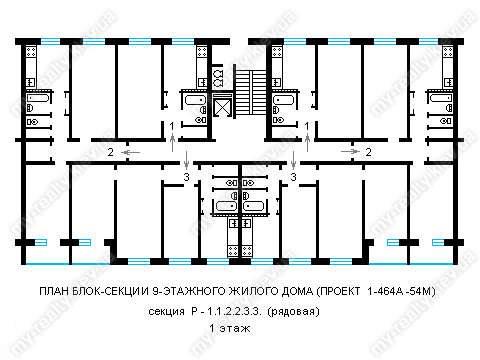

Второе поколение общесоюзных пятиэтажек

Второе поколение домов с этажностью до пяти этажей строилось с начала 70-х до конца 80-х годов, причем появились даже редкие двухэтажные варианты.

В составе квартир появились четырехкомнатные и санузлы стали чаще выполнять раздельными.

Типовые проекты пятиэтажных домов 1-464А-(14, 15, 16, 17, 18) 1-464А-(58, 59, 60) — то же самое в конструкциях из керамзитобетона; 1-464А-(55,56,57) 1-464А-Э77 — с магазином в первом этаже. 1-464А-17а — вариант с помещениями бытового обслуживания в первом этаже. Серию продолжили последующие модификации: 1-464Д-(101, 102, 103, 104, 105)

Второе поколение серии не только получило широкое распространение по территории СССР, но и увеличилось в высоту. Существуют версии, наконец подучившие лифт и мусоропровод, высотой от 9 до 16 этажей.

Первой девятиэтажкой стал проект 1-464А-20.

В дальнейшем строились версии: 1-464Д-(86, 87) 1-464Д-(101, 102, 103, 104, 105)

Девятиэтажки серии 1-464 и их планировка

Появилась «башня» на 9 этажей 1-464Д-89, предназначенная для местного кооперативного строительства.

Девятиэтажная односекционная башня 1-464Д-89

Дом 1-464Д-80 имел только однокомнатные квартиры для малосемейного заселения.

В этом доме только однушки

Дома версии 1-464Д-Э54 выросли до 14 этажей, а рекорд в 16 этажей принадлежит 1-464Д-Э104 и 1-464Д-Э193 .

Фотографии высоток серии 1-464 в Подмосковье

В сибирском регионе разрабатывались в СибЗНИИЭП и строились свои модификации серии 1-464, которых насчитывается около десятка.

Серия 1-464 9 этажей. 1-464

1-464 — серия жилых малоэтажных домов была разработана институтом Гипростройиндустрия в 1957 году и не стала самой дешевой по себестоимости, хотя и заняла почеиное второе место по этому показателю.

Наиболее часто в СССР строились пяти и четырехэтажные версии домов этой серии. Для производства панелей на пике возведения серии 1-464 по всей стране было задействовано почти две сотни домостроительных комбинатов.

Фотографии домов серии 1-464

Серия модифицировалась под климатические условия и возможности производств различных регионов страны и обрастала модификациями.

В 1963 году на ее основе институтом ЦНИИЭП Жилища разработана улучшенная серия 1-464А, что можно считать вторым этапом развития общесоюзных пятиэтажек. Застройка улучшенными версиями серии продолжалась до 1978 года, с учетом региональных долгостроев.

Москва не стала стройплощадкой для серии 1-464, но ее улучшенный аналог с увеличенными площадями квартир, получивший индекс 1605-АМ активно осваивал столицу

В 70-х годах серия получила модификации 1-464Д с увеличенной этажностью, лифтами и мусоропроводами. Модификация точно так же, как и родительская серия получила варианты от домов для малосемейного проживания до одноподъездных башен для кооперативного строительства. Этажность различных модификаций составила от 9 до 16, а последние дома серии были сданы строителями уже в 80-е годы.

Фотографии модификаций домов серии 1-464 с лифтами

В базовой безлифтовой версии дома серии 1-464 имели 1,2, и 3 комнатные квартиры с совмещенными санузлами, низким потолком (249 см) и посредственной теплоизоляцией внешних стен. В дальнейшем появились версии с внешними панелями их керамзитобетона, что несколько улучшило ситуацию и подросла высота потолков до 160 см.

Однокомнатные квартиры малосемейных модификаций имели кухню даже менее 5 кв. метров, в остальной серии она не превышала 6.3 кв. м., что было характерно для хрущевок.

Пропорции многих комнат оставляют желать лучшего, так как жилые помещения имеют вытянутую форму с окном в торцевой части. Практика необходимости развески ковров на стенах появилась благодаря критически плохой звукоизоляции квартир серии. Тесная прихожая и компактный санузел делали жилье также не самым удобным.

Для приспособления к современным условиям жизни и перепланировке дома серии 1-464 также малопригодны по причине наличия внутриквартирных несущих стен. Шанс что-то изменить есть лишь для перегородок санузла и немногочисленных ненесущих стен.

В Москве пятиэтажные дома серии 1605-АМ постепенно идут под снос, так как их конструкция устарела не только физически, но и морально.

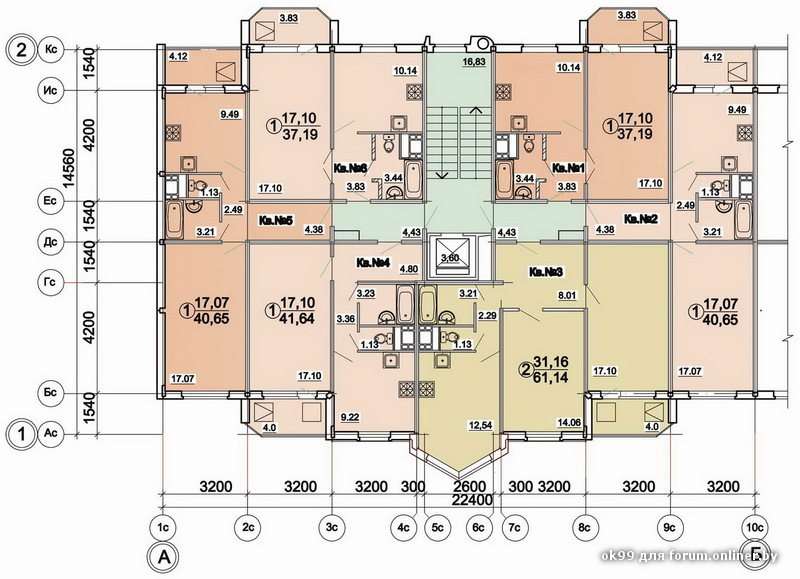

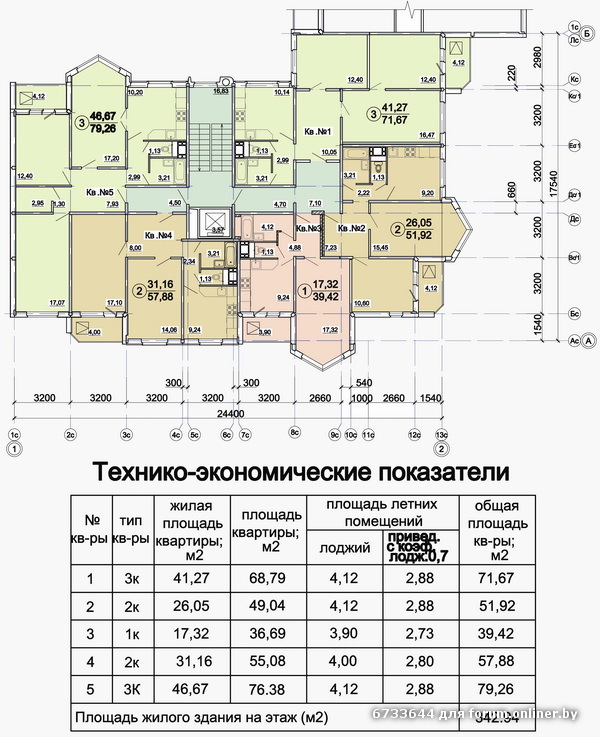

Планы этажей зданий серии 1-464 различных модификаций

Общая/жилая площадь квартир в домах серии 1-464 составляет: 1 к. кв. 30/18 кв. м.; 2 к. кв. 31- 45/18-35 кв. м; 3 к. кв. 54-59/39-45 кв. м. В некоторых версиях домов есть четырехкомнатные квартиры в торцевых секциях.

Перепланировка двухкомнатной квартиры 464 серии. Варианты перепланировок квартир серии 1-464

Описание серии 1-464

Проектному институту «Гипростройиндустрия» не хватило совсем немного, чтобы разработать каркасно-панельный жилой дом с самой низкой себестоимостью, но почетное втрое место привело к массовому возведению серии и ее модификаций по всей территории СССР. Всего за годы строительства с 1958 по 1963 годы сдано под заселение боле 3000 домов.

Количество этажей в серии начиналось с трех, но чаще всего строились пятиэтажки. Домами этой серии в основном застраивалось Подмосковье, причем именно модификация 1-464А, созданная в 1961 г. стала самой массовой.

Будучи массовой,серия получило продолжение в блоьшом количестве модификаций. Последние дома серии были построены в конце 80-х годов.

В Москве строились дома московской версии серии 1-464, получившей собственное название 1605-АМ/5 и улучшенные характеристики.

Все квартиры в серии имеют балконы, но во всех квартирах санузлы совмещенные. Лифт и мусоропровод не предусматривались.

Площади м²	общая	жилая	кухня
1 к. кв.	30-31	18	5.1 — 6.3
2 к. кв.	32-46	27-35	5.6-6.3
3 к. кв	55-58	39-45	5.6-6.3

Высота потолков 250 — 260 см.

Материалы здания:

Наружные стены выполнены одно или трехслойными из железобетона, толщиной от 21 до 35 см, что зависело от климатических условий.

Внутренние стены — железобетонные толщиной 12 см

Перекрытия — сплошные железобетонные плиты толщиной 10 см.

Преимущество серии – улучшенная прочность и долговечность конструкции, балконы.

Недостатки серии характерные для всех пятиэтажек, получили новое прочтение. К ним добавились посредственная теплоизоляция внешних стен, совмещенные санузлы во всех квартирах, а плохая звукоизоляция внутри дома способствовала развитию моды на развешивание и укладку ковров везде, где возможно. Кроме того, практически невозможно говорить о изменении планировки квартир — практически все стены несущие.

Основные характеристики

В основном материал домов стандартного проекта — железобетонные панели. Также возводились дома из блок-комнат и кирпича.

Количество подъездов, как правило, 3 и более. Дома стандартного проекта входят в топы самых многоподъездных в Минске. Например, жилой дом на 2-ом пер. Багратиона имеет 24 подъезда, на Одинцова, 36/1 — 25 подъездов, а на Есенина, 6/1 — 26.

Во многих домах стандартного проекта есть тамбуры, обычно на 2 квартиры. Многие граждане используют тамбуры как место хранения детских колясок либо велосипедов. Раньше в большинстве из них стояли специальные ящики – хранилища для овощей.

Проектом домов предусмотрен мусоропровод. Несмотря на то, что в настоящее время в Минске их консервируют, во времена, когда начиналось строительство, они считались роскошью.

Перепланировка 464 серия 3 комнатная. Перепланировка трёшки в типовой панельке: 7 схем (бесплатно)

Что можно сделать с типовой квартирой 80 кв. м без существенной перепланировки? Например, найти место для дополнительной спальни, обустроить гардеробную или перенесли кухню в коридор.

Типовая планировка

Квартиры в домах типовой серии П-111М довольно просторные – трёшка занимает 80 кв. м. Гостиную 22 кв. м и широкий коридор разделяет ненесущая стена, которую можно перенесли, чтобы сделать перепланировку. А симметричные спальни 12 кв. м ограничены несущими стенами, поэтому их изменить уже не получится. Площадь кухни допускает различную планировку даже с островом и барной стойкой. К тому же в некоторых случаях проём можно перенести на несущую стену в гостиную.

Вариант 1

Изначальная планировка квартиры довольно неплоха, поэтому можно ограничиться удачной расстановкой мебели. В гостиной предусмотрим диванную зону и рабочий стол у окна, на кухне – угловой гарнитур со всей необходимой техникой. Дальние комнаты используем в качестве спальни и детской, в каждой из которых установим шкаф вдоль стены, смежной с санузлом. А ширину коридора используем для размещения очень вместительной системы хранения.

Вариант 2

В этом варианте площадью гостиной пожертвовали ради более удобного входа на кухню и в санузел. В стену гостиной с одной стороны встроили шкаф, с другой – широкий рабочий стол на двоих. Линейный гарнитур на кухне позволяет установить большой обеденный стол на шесть персон. Меньшие комнаты превратятся в детскую и спальню со стандартным комплектом мебели.

Вариант 3

Один из вариантов типовой планировки предполагает вход на кухню из гостиной. Так оба помещения будут более просторными. Это позволит на кухне установить барную стойку и более длинный угловой гарнитур, а на место коридора встроить шкаф для верхней одежды. Стену между гостиной и коридором можно снести, оставив лишь небольшой простенок, например, с имитацией камина. Со стороны холла за ним можно скрыть мини-гардеробную.

Вариант 4

Этот вариант очень похож на предыдущий, но возводить гардеробную здесь не стали, ограничившись лишь системой шкафов разной ширины напротив друг друга. Кроме того, на балконе при кухне установили обеденный стол. А вместо кабинета здесь появилась комната для двоих детей. Чтобы уместить на 12 квадратах всё необходимое, выбрали двухъярусную кровать и широкий письменный стол во всю стену у окна, который заканчивается стеллажами для книг и игрушек.

Вариант 5

Площадь гостиной и ширина коридора позволяют перенести стену между ними и превратить трёхкомнатную квартиру в четырёхкомнатную. Гостиная получится проходной и тёмной, поэтому можно вмонтировать в стену окно или выложить её из стеклоблоков. Меньшие по площади жилые комнаты отведём под спальню и детскую для старшего ребёнка. А 14-метровую детскую по соседству с гостиной разделят двое младших (или однополых) детей. У окна установим для них два письменных стола, а две кровати разделим стеллажом.

Вариант 6

Планировка в этом варианте примерно такая же. Но если дети старше, то им можно предоставить больше свободы и расположить их спальни в глубине квартиры. Планировка детских комнат абсолютно симметричная – в каждой помимо кровати есть шкаф, письменный стол у окна и пара стеллажей рядом с ним. Ещё один шкаф встроим в специально возведённую нишу в гостиной. Под систему хранения отведём целую стену в спальне. В четырёхметровом санузле заменим типовую ванну на угловую гидромассажную.

Вариант 7

Самый сложный как для реализации, так и для согласования вариант – перенос кухни в гостиную. Это позволит создать полноценные четыре комнаты, не жертвуя ощущением простора. Формально гарнитур расположен в нежилой зоне – на территории коридора. На объединённой кухне-гостиной появится зона столовой с большим обеденным столом. Такая планировка позволит встроить в прихожей шкаф для верхней одежды и ещё один для сезонных вещей – в коридоре. Санузел расширится за счёт коридора, и теперь он станет мастер-ванной при спальне. В дальних комнатах можно обустроить две детские комнаты или спальню, если в квартире живёт сразу три поколения семьи.

Если вы хотите видеть больше такого в своей ленте — ставьте лайк. Подписывайтесь на канал и узнавайте свежие тренды в дизайне интерьеров.

Автор: Павел Шелягин.

Плюсы

Увеличенный размер кухни по сравнению с предыдущими типами проектов.
В коридорах правильной формы предусмотрено место для встроенного шкафа. На сегодняшний день туда отлично встраиваются глубокие шкафы-купе.
Санузел раздельный, причем в ванной комнате достаточно места для установки стиральной машины и умывальника.
В большинстве планировок присутствует лоджия, площадью около 4 м2. Многие покупатели переоборудуют ее в кабинет или детскую игровую комнату.
Квартиры на первых этажах домов стандартного проекта пользуются бОльшим спросом, чем аналогичные варианты «хрущевок» или «брежневок», так как эти этажи обычно высокие. Также в квартирах на 1 этажах с лоджиями часто есть погреб.
Повсеместное наличие лифтов сделало комфортным проживание на высоких этажах, которые меньше страдают от шума придомовой территории, могут обладать панорамным видом, лучше проветриваются.

1-464д-83.

Серия I-464 (1-464) — серия крупнопанельных жилых домов, разработанная институтом Гипростройиндустрия в 1958 г., развитая и усовершенствованная ЦНИИЭП жилища (авторы проектов Розанов Н. П., Кочешков В. Г., Розенфельд А. Г., Полозов И. П.) Серия основана на конструктивной схеме с поперечными (шаги 2,6 и 3,2 метра) и продольными (пролёты 5,76 метра) несущими стенами. Дома серии I-464 есть в каждом районе Новосибирска. Дома серии I-464 производили трест «Сибакадемстрой» и Домостроительный комбинат №1 (ДСК-1) Главновосибирскстроя.

I-464 является самой массовой новосибирской серией. Из деталей этой серии возводились четырех-, пяти- и девятиэтажные жилые дома, получившие наибольшее распространение, жилые дома повешенной этажности высотой в 12 этажей, жилые дома высотой 2—3 этажа и даже общественные здания (например, дом 63 по улице Мира, в котором располагается поликлиника №21).

Первые дома серии I-464 построены в 1961 году в микрорайоне «Б» Академгородка и на улице Гоголя, первый девятиэтажный дом ДСК-1 смонтировал в 1967 году на Затулинском жилмассиве. В 1972 году ДСК-1 стал генеральной подрядной организацией на строительстве всех домов серии I-464, выпускавшихся до середины 1990-х гг.

Девятиэтажные дома

Девятиэтажные дома серии I-464Д являются наиболее распространёнными домами повышенной этажности в Новосибирске. ДСК-1 Главновосибирскстроя был освоен выпуск наиболее широкого набора домов и блок-секций: рядовые, торцевые, угловые и поворотные (под различными углами) блок-секции, дома с проходами и проездами, дома с встроено-пристроенными магазинами.

Ссылки

Типовые серии жилых домов в г. Новосибирске: варианты перепланировок, планировки
Н.П.Розанов, Крупнопанельное домостроение, Москва, Стройиздат, 1982, 224 стр. с илл.
В.А.Коссаковский, Пионер индустриального домостроения, Москва, Стройиздат, 1980, 80 стр. с илл.

Жилые здания

С 1957 года, после принятия закона, который предусматривал устранение излишеств в проектировании домов, в СССР стали возводиться здания нового типа. В народе такие дома получили название «хрущевки» (производное от фамилии генерального секретаря ЦК КПСС Н.С. Хрущева). Такие дома получили второе название – хрущебы, в основном, из-за неудобной и непропорциональной планировки комнат, узких коридоров и пролетов площадок, тонких стен и как результат – ужасной шумоизоляции. В этой статье мы расскажем о том, что такое типовые серии хрущевок, постараемся выделить основные плюсы и минусы этих зданий. Особенности планировки предоставим в виде описаний и фото.

План дома в деревенском стиле — 1 Спальни 1,5 Ванные комнаты 872 кв. Фута План № 21-464

Получите персональную помощь

Главная > Стиль > Страна

Основные характеристики

872
кв. футов

1
Кровати

1,5
Ванные комнаты

1
Этажи 0 03001 0

Выберите параметры набора планов Что включено?

Набор из 5 копий — 967,50 долларов США. Набор PDF — $1057,50 Набор из 5 копий и PDF — 1102,50 долларов США. Воспроизводимый набор — $1170.00 Набор САПР — 1417,50 долларов США. Один комплект — $877,50

Мгновенная загрузка после оплаты

Выберите параметры фундамента Crawlspace — +$0.00 Плита — +$0.00

Выберите параметры кадрирования Дерево 2×4 — +$0.00 Дерево 2×6 — +90,00$

	Правое чтение в обратном направлении	135,00 $
	Выберите этот вариант, чтобы изменить планы и сделать текст и размеры читаемыми.
012345678910	Дополнительные строительные наборы$54.00/каждый Дополнительные печатные копии плана (можно заказать во время покупки и в течение 90 дней с даты покупки).
	Аудио Видео Дизайн	90,00 $
	Получите накладной лист с рекомендуемым размещением аудио- и видеокомпонентов.
	Руководство по строительству	35,10 $
	Изучите основные идеи строительства с помощью этих четырех подробных схем, на которых обсуждаются электрические, сантехнические, механические и структурные темы.
	Список материалов	112,50 $
	Таблица строительных материалов, необходимых для строительства инфраструктуры вашего нового дома. Обратите внимание, что списки материалов не будут отражать такие дополнения, как альтернативные варианты фундамента и каркаса.
012345678910	Зеркальные перевернутые наборы45,00 $ Печатные комплекты, показывающие план в обратном порядке, текст и размеры будут в обратном порядке.

Итого

СЕЙЧАС 967,50 долл. США

Вы экономите $107,50

(10% экономии)

Распродажа скоро закончится!

Гарантия лучшей цены

Или заказать по телефону: 1-800-913-2350

Вау! Отчеты о стоимости строительства всего 4,99 доллара США с кодом CTB2023 (ограничение 1)

В этом отчете будут представлены оценки затрат на основе местоположения и строительных материалов.

Получить отчет о затратах на строительство

Получите персональную помощь

Пожалуйста, позвоните мне как можно скорее.

Когда вы хотите начать строительство? — Выберите -0-3 месяца3-6 месяцев6-12 месяцевБолее одного годаНеобходимо продать дом

У тебя много? — Выберите -NoYesIn ProcessMultiple Lots

Вы работаете со строителем? — Выберите -NoYesOwner / Builder

Где вы планируете строить? — Select Country -USACanadaEuropeOther- Select State -AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingAmerican SamoaArmed Forces AmericasArmed Forces EMEAArmed Forces PacificFederated States of MicronesiaGuamMarshall IslandsNorthern Mariana IslandsPalauPuerto RicoVirgin IslandsAlbertaBritish ColumbiaManitobaNew BrunswickNewfoundland and LabradorNova ScotiaNorthwest TerritoriesNunavutOntarioPrince Edward IslandQuebecSaskatchewanYukonUnited States Minor Outlying IslandsOutside of США/Канада

Пришлите и мне свой информационный бюллетень!

Телефон: 1-800-913-2350

Время работы: Пн-Пт 8:30-8:30 (восточноевропейское время)

Видеть Условия и Политика конфиденциальности.

Спасибо за вопрос.

Мы свяжемся с вами в ближайшее время.

Главная > Стиль > Страна

Основные характеристики

872
кв. футов

1
Кровати

1,5
Ванные комнаты

1
Этажи 0 Гаражи

0003

Описание плана

Дизайн и планировка этого дома навевают воспоминания о прошедших днях и о местах, в которых мы чувствуем себя комфортно. Разговоры у теплого камина зимой… отдых на заднем крыльце летом… и круглогодичное времяпрепровождение с семьей делают этот дом самым привлекательным.

Этот план можно настроить!

Расскажите нам о ваших желаемых изменениях, чтобы мы могли подготовить смету на услуги дизайна. Нажмите кнопку, чтобы отправить запрос на расценки, или позвоните по телефону 1-800-913-2350.

Изменить этот план

Видео

План 21-464

Планы этажей

План этажа — основной этаж

Реверс

BUILDER Advantage Program

PRO BUILDERS:

Вступайте в клуб и сэкономьте 5% на первом заказе, а также получите эксклюзивные скидки и многое другое.

ПРИСОЕДИНЯЙТЕСЬ БЕСПЛАТНО

Нажмите, чтобы получить отчет о тенденциях

Полные спецификации и функции

Основные особенности

спальни: 1

Ванные: 1,5

Истории: 1

Гаражи: 0

Dimension

Глубина: 36 ‘

Dimension

Глубина: 36′

9000. »

Ширина : 32′ 8″

Площадь

Общая : 872 кв.ф

Основной этаж : 872 кв.ф

Крыльцо : 43 кв.ф пространство и не включает гаражи, веранды, бонусные комнаты или палубы.

Поток

Основной потолок: 9 ‘

Кровя

Первичный шаг: 6 в 12

Крыша Обрамирование: 2×4

Нагрузка на крышу: Живая нагрузка: 30 # / P.S.F. Статическая нагрузка: 10 # / p.s.f. Общая нагрузка: 40 # / p.s.f.

Тип крыши: Stick

Вторичное шаг: 10 в 12

. Стендная стенка Обрамление

Внешняя стена. одна история на Crawlspace: 19Площади между первым и вторым этажами (над гаражами и т. д.): R-19

Особенности кухни

Прогулка в кладовой Кабинет Кладовая

Наружные помещения

Крытое переднее крыльцо

24 100004 Крытое 900 Заднее крыльцо Подробнее

Экономичное строительство

Пустое гнездо

Подходит для загородного дома

Энергоэффективные функции

Энергоэффективный дизайн

Что входит в этот набор планов

См. набор образцов планов

Титульный лист: Показ архитектурной визуализации жилого дома
План(ы) этажей: Как правило, каждый набор планов домов включает в себя планы этажей в масштабе 1/4 дюйма с указанием дверей и окон. Планы этажей обычно рисуются с наружными стенами 4 дюйма. Тем не менее, некоторые планы могут иметь детали/разделы для стенового каркаса размером 2 x 4 дюйма и 2 дюйма x 6 дюймов. Информацию о наличии см. в спецификации «Обрамление наружных стен» выше.
План фундамента и детали
Электрическая схема с легендой электрических символов: как правило, каждый набор планов дома включает в себя электрическую схему, на которой показано расположение источников света, розеток, выключателей и т. д.
План дренажа крыши: В общем, каждый набор планов дома может включать план водостока крыши, на котором будут показаны схемы всех секций/плоскостей крыши.
Внешние фасады: Как правило, каждый набор планов дома включает в себя все применимые фасады, боковые и задние фасады, а также любые специальные детали экстерьера.
Внутренние фасады: Там, где это применимо, каждый набор планов дома включает соответствующие внутренние фасады, включая шкафы, детали кабинета, колонны и стены с уникальными условиями.

*Ознакомьтесь с важной информацией перед покупкой.

Набор PDF

Лучшая цена!

1057,50 $

Наборы планов в формате PDF лучше всего подходят для быстрой электронной доставки и недорогой местной печати.

Набор из 5 копий и PDF-файлов

1102,50 $

5 печатных наборов планов, отправленных вам по почте, плюс наборы планов в формате PDF лучше всего подходят для быстрой электронной доставки и недорогой местной печати.

Воспроизводимый набор

1170,00 $

Для недорогой локальной печати/ внесения незначительных корректировок вручную. 1 печатный комплект, обычно на бумаге Bond.

Набор САПР

1417,50 $

Для использования профессиональными дизайнерами для внесения существенных изменений в план вашего дома и недорогой местной печати.

Отдельный набор

877,50 $

Один печатный набор только для целей торгов. Незаконное здание, предназначенное для строительства.

Варианты фундамента

Подполье

0,00 $

Идеально подходит для полунаклонных или ровных участков, дом можно построить вне уклона, обычно 18–48 дюймов.

Плита

0,00 $

Идеально подходит для однослойного бетона, заливаемого прямо на грунт.

*Подготовка платных вариантов может занять некоторое время. Пожалуйста, позвоните, чтобы подтвердить.

Варианты кадрирования

Wood 2×4

$ 0,00

Вузы 2×4 Внешние стены

Дерево 2×6

$ 90,00

Wood 2×6. Пожалуйста, позвоните, чтобы подтвердить.

Дополнительные параметры

Правое чтение в обратном порядке

135,00 $

Выберите этот вариант, чтобы изменить планы и сделать текст и размеры читаемыми.

Дополнительные конструкторы

$54,00

Дополнительные печатные копии плана (можно заказать во время покупки и в течение 90 дней с даты покупки).

Дизайн аудио-видео

90,00 $

Получите накладной лист с рекомендуемым размещением аудио- и видеокомпонентов.

Руководство по строительству

35,10 $

Узнайте об основных идеях строительства с помощью этих четырех подробных схем, на которых обсуждаются электрические, сантехнические, механические и структурные темы.

Список материалов

$112,50

Таблица строительных материалов, необходимых для строительства инфраструктуры вашего нового дома. Обратите внимание, что списки материалов не будут отражать такие дополнения, как альтернативные варианты фундамента и каркаса.

Зеркальные перевернутые наборы

45,00 $

Зеркальный перевернутый набор — это печатная копия вашего дома, в результате чего получается такое же изображение, которое вы бы увидели, если бы поднесли рисунок к зеркалу. Все, включая текст, отстало от оригинального дизайна. Эти виды чертежей обычно используются для более выгодной переориентации исходного плана на участке либо потому, что домовладелец предпочитает такой способ, либо из-за ограничений самого участка. Примечание. Комплекты зеркального переворота доступны только с набором из 5 или 8 копий. С набором Воспроизводимый, PDF или CAD вы можете печатать зеркальные копии локально. Кроме того: выбрано 5 наборов копий, следует разрешить выбор только 4 зеркальных наборов. Выбрано 8 наборов копий, должно быть разрешено выбирать только 7 зеркальных наборов.

Если вы не купите «неограниченный» набор планов или лицензию на многократное использование, вы можете построить только один дом из набора планов. Пожалуйста, позвоните, чтобы подтвердить, если вы собираетесь строить более одного раза. Лицензии плана не подлежат передаче и не могут быть перепроданы.

Мы предлагаем кредит в размере 90% при переходе с набора, не предназначенного для строительства, на набор из 5 копий (или выше).

План дома в деревенском стиле — 1 Спальни 1,5 Ванные комнаты 872 кв. Фута План № 21-464

Получите персональную помощь

Главная > Стиль > Планы загородных домов

Ключевые спецификации

872
кв. Фт

1
Кровати

1,5
ванны

1
Полы

0
Гаражи

Выберите параметры набора планов

Что включено?

Набор из 5 копий — 1075,00 долл. США Комплект в формате PDF — 1175,00 долл. США Crawlspace — +$0.00 Плита — +$0. 00 Дерево 2×4 — +$0.00 Дерево 2×6 — +100,00$

Дополнительные опции

Правое чтение в обратном направлении

150,00 $

Выберите этот вариант, чтобы изменить планы и сделать текст и размеры читаемыми.

012345678910

Дополнительные конструкторы

60,00 $/шт.

Дополнительные печатные копии плана (можно заказать во время покупки и в течение 90 дней с даты покупки).

Аудио Видео Дизайн

$100,00

Получите накладной лист с рекомендуемым размещением аудио- и видеокомпонентов.

Руководство по сборке

$39,00

Изучите основные идеи строительства с помощью этих четырех подробных схем, на которых обсуждаются электрические, сантехнические, механические и структурные темы.

Список материалов

$125,00

012345678910

Зеркальные перевернутые наборы

50,00 $

Печатные наборы, показывающие план в обратном порядке, текст и размеры будут в обратном порядке.

Промежуточный итог

$1075.00

Гарантия лучшей цены*

Также заказывайте по телефону: 1-866-445-9085

Вау! Отчеты о стоимости строительства всего 4,99 долл. США с кодом CTB2023 (ограничение 1)

В этом отчете будут представлены оценки затрат на основе местоположения и строительных материалов.

Получить отчет о затратах на строительство

Или заказать по телефону: 1-866-445-9085

Получить персональную помощь

Когда вы хотите начать строительство? — Выберите -0-3 месяца3-6 месяцев6-12 месяцевБольше годаНеобходимо продать домУ вас много? — Выберите -НетДаВ процессеНесколько лотовВы работаете с застройщиком? — Выберите -НетДаВладелец/СтроительГде планируете строить? — Country -USACanadaEuropeOther- State -AlabamaAlaskaArizonaArkansasCaliforniaColoradoConnecticutDelawareDistrict of ColumbiaFloridaGeorgiaHawaiiIdahoIllinoisIndianaIowaKansasKentuckyLouisianaMaineMarylandMassachusettsMichiganMinnesotaMississippiMissouriMontanaNebraskaNevadaNew HampshireNew JerseyNew MexicoNew YorkNorth CarolinaNorth DakotaOhioOklahomaOregonPennsylvaniaRhode IslandSouth CarolinaSouth DakotaTennesseeTexasUtahVermontVirginiaWashingtonWest VirginiaWisconsinWyomingAmerican SamoaArmed Forces AmericasArmed Forces EMEAArmed Forces PacificFederated States of MicronesiaGuamMarshall IslandsNorthern Mariana IslandsPalauPuerto RicoVirgin IslandsAlbertaBritish ColumbiaManitobaNew BrunswickNewfoundland and LabradorNova ScotiaNorthwest TerritoriesNunavutOntarioPrince Edward IslandQuebecSaskatchewanYukonUnited States Minor Outlying IslandsOutside of US/ КанадаПожалуйста, введите ваш вопрос(ы)

Пришлите и мне свой информационный бюллетень!

Мы делаем все возможное, чтобы ответить вам в течение 24–48 рабочих часов.

Нужен ответ быстрее? Звоните сейчас…
Телефон: 1-866-445-9085

Время работы: Пн-Пт 8:30-8:30 (EDT)

Смотрите наши Условия и Политика конфиденциальности.

ПЛАН 21-464

Главная > Стиль > Планы загородных домов

Основные характеристики

872
кв. футов

1
Кровати

1,5
Ванные комнаты

1
Полы

0
Гаражи

Этот план может быть изменен

. Нажмите на кнопку, чтобы отправить запрос на ценообразование, или позвоните по номеру 1-866-445-9085 для получения помощи.

Изменить этот план

Описание плана

Дизайн и планировка этого дома навевают воспоминания о прошедших днях и местах, где мы чувствуем себя комфортно. Разговоры у теплого камина зимой… отдых на заднем крыльце летом… и круглогодичное времяпрепровождение с семьей делают этот дом самым привлекательным.

Планы этажей

План этажа — Основной этаж

Реверс

Программа BUILDER Advantage

Pro Builders:

Вступайте в клуб и сэкономьте 5% на первом заказе на план дома. ПЛЮС загрузите наш эксклюзивный отчет о тенденциях в планировках домов!

БЕСПЛАТНАЯ регистрация

Нажмите, чтобы получить отчет о тенденциях

Полные характеристики и характеристики

Размеры

Глубина : 36 футов

Высота : 18 футов 5 дюймов

Ширина : 32 фута 8 дюймов

Площадь

Основной этаж : 872 кв/фут

Крыльцо в футах : 43 кв/фут обычно

3 *

включает кондиционированные помещения и не включает гаражи, веранды, бонусные комнаты или террасы.

Потолок

Главный потолок: 9 футов

Крыша

Основной уклон: 6 дюймов 12

Каркас крыши: 2×4

Нагрузка на крышу: Временная нагрузка: 30 # / sf. Статическая нагрузка: 10 # / p.s.f. Общая нагрузка: 40 # / p.s.f.

Тип крыши : Реечная

Вторичный уклон : 10 дюймов 12

Каркас наружных стен

Отделка наружных стен : Камень/сайдинг в подвальном пространстве: 19 Площади между первым и вторым этажами (над гаражами и т. д.): R-19

Особенности кухни

Прогулка в кладовой Кабинет Кладовая

Наружные помещения

Крытое переднее крыльцо

Крытое заднее крыльцо

Подробнее

Экономичный для построения

Ement NESTER

Подходит для дома для отдыха

Экономические функции

Энергоэффективная конструкция

. Что включено в этот план. Лист: архитектурная визуализация жилого дома

План(ы) этажей: Как правило, каждый набор планов домов включает в себя планы этажей в масштабе 1/4 дюйма с указанием дверей и окон. Планы этажей обычно рисуются с наружными стенами 4 дюйма. Тем не менее, некоторые планы могут иметь детали/разделы для стенового каркаса размером 2 x 4 дюйма и 2 дюйма x 6 дюймов.

Информацию о наличии см. в спецификации «Обрамление наружных стен» выше.

План фундамента и детали

Электрическая схема с легендой электрических символов: как правило, каждый набор планов дома включает в себя электрическую схему, на которой показано расположение источников света, розеток, выключателей и т. д.

План дренажа крыши: В общем, каждый набор планов дома может включать план водостока крыши, на котором будут показаны схемы всех секций/плоскостей крыши.

Внешние фасады: Как правило, каждый набор планов дома включает в себя все применимые фасады, боковые и задние фасады, а также любые специальные детали экстерьера.

Внутренние фасады: Там, где это применимо, каждый набор планов дома включает соответствующие внутренние фасады, включая шкафы, детали кабинета, колонны и стены с уникальными условиями.

» См. важное информация перед покупкой.

Вопросы? Позвоните по телефону 1-866-445-9085

Набор планов

Набор из 5 копий:
1075,00 $

5 печатных наборов планов отправлены вам по почте.

Набор PDF:
1175,00 $

Наборы планов в формате PDF лучше всего подходят для быстрой электронной доставки и недорогой местной печати.

Набор из 5 копий и PDF:
1225,00 $

Воспроизводимый набор:
1300,00 $

Набор САПР:
1575,00 $

Отдельный комплект:
975,00 $

Один распечатанный набор только для целей торгов. Незаконное здание, предназначенное для строительства.

Фундамент

Подполье:
0,00 $

Идеально подходит для пологих или ровных участков, дом можно строить вне уклона, обычно 18–48 дюймов.

Плита:
0,00 $

Идеально подходит для ровных участков, однослойный бетон, заливаемый непосредственно на грунт.

Framing

Wood 2×4:
$0.00

Wood 2×4 Exterior Walls

Wood 2×6:
$100.00

Wood 2×6 Exterior Walls

Additional Options

Right-Reading Reverse:
$150.00

Выберите этот вариант, чтобы изменить планы и сделать текст и размеры читаемыми.

Дополнительные конструкторы: 9 шт.0010 60,00 долларов США

Дополнительные печатные копии плана (можно заказать во время покупки и в течение 90 дней с даты покупки).

Дизайн аудио-видео:
$100,00

Получите накладной лист с рекомендуемым размещением аудио- и видеокомпонентов.

Справочник по строительству:
$39,00

Список материалов:
$125,00

Зеркальные перевернутые наборы:
50,00 $
