Тепловой узел что это такое

Тепловой узел. Узел учета тепловой энергии. Схемы тепловых узлов

December 21, 2015

Тепловой узел представляет собой совокупность устройств и приборов, осуществляющих учет энергии, объема (массы) теплоносителя, а также регистрацию и контроль его параметров. Узел учета конструктивно представляет собой совокупность модулей (элементов), подключаемых к системе трубопроводов.

Назначение

Организуется узел учета тепловой энергии для следующих целей:

• Контролирование рационального использования теплоносителя и тепловой энергии.
• Контролирование тепловых и гидравлических режимов систем теплопотребления и теплоснабжения.
• Документирование параметров теплоносителя: давления, температуры и объема (массы).
• Осуществление взаимного финансового расчета между потребителем и организацией, занимающейся поставкой тепловой энергией.

Основные элементы

Тепловой узел состоит из комплекта устройств и приборов учета, которые обеспечивают выполнение как одной, так и одновременно нескольких функций: хранение, накопление, измерение, отображение информации о массе (объеме), количестве тепловой энергии, давлении, температуре циркулирующей жидкости, а также времени работы.

Как правило, в качестве прибора учета выступает теплосчетчик, в состав которого входит термопреобразователь сопротивлений, тепловычислитель и первичный преобразователь расхода. Дополнительно теплосчетчик может комплектоваться фильтрами и датчиками давления (в зависимости от модели первичного преобразователя). В теплосчетчиках могут использоваться первичные преобразователи со следующими вариантами измерения: вихревое, ультразвуковое, электромагнитное и тахометрическое.

Устройство узла учета

Состоит узел учета тепловой энергии из следующих основных элементов:

• Запорная арматура.
• Теплосчетчик.
• Термопреобразователь.
• Грязевик.
• Расходомер.
• Термодатчик обратного трубопровода.
• Дополнительное оборудование.

Тепловой счетчик

Теплосчетчик – это основной элемент, из которого должен состоять узел тепловой энергии. Его устанавливают на вводе тепла в отопительную систему в непосредственной близости к границе балансовой принадлежности тепловой сети.

При удаленном монтаже прибора учета от данной границы, тепловые сети дополнительно к показаниям по счетчику добавляют потери (для учета тепла, которое выделяется поверхностью трубопроводов на участке от границы балансового разделения до теплосчетчика).

Функции теплосчетчика

Прибор любого типа должен выполнять следующие задачи:

1. Автоматическое измерение:

• Продолжительности работы в зоне ошибок.
• Времени наработки при поданном напряжении питания.
• Избыточного давления циркулирующей в системе трубопроводов жидкости.
• Температуры воды в трубопроводах систем горячего, холодного водоснабжения и теплоснабжения.
• Расхода теплоносителя в трубопроводах горячего водоснабжения и теплоснабжения.

• Потребленного количества тепла.
• Объема теплоносителя, протекающего по трубопроводам.
• Тепловой потребляемой мощности.
• Разности температуры циркулирующей жидкости в подающем и обратном трубопроводе (трубопроводе холодного водоснабжения).

Запорная арматура и грязевик

Запорные устройства отсекают систему отопления дома от тепловой сети. Грязевик при этом обеспечивает защиту элементов теплосчетчика и тепловой сети от грязи, которая присутствует в теплоносителе.

Термопреобразователь

Данный прибор устанавливается после грязевика и запорной арматуры в наполненную маслом гильзу. Гильза либо посредством резьбового соединения закрепляется на трубопроводе, либо вваривается в него.

Расходомер

Расходомер, установленный в тепловой узел, выполняет функцию преобразователя расхода. На участке измерения (до и после расходомера) рекомендуется устанавливать специальные задвижки, благодаря которым будет упрощено проведение сервисных и ремонтных работ.

Поступив в подающий трубопровод, теплоноситель направляется в расходомер, а затем уходит в отопительную систему дома. Далее охлажденная жидкость возвращается в обратном направлении по трубопроводу.

Термодатчик

Данное устройство монтируется на обратном трубопроводе совместно с запорной арматурой и расходомером. Такое расположение позволяет не только измерять температуру циркулирующей жидкости, но и ее расход на входе и выходе.

Расходомеры и термодатчики подключаются к теплосчетчикам, которые позволяют производить расчет потребленного тепла, хранение и архивацию данных, регистрацию параметров, а также их визуальное отображение.

Как правило, тепловычислитель размещается в отдельном шкафу со свободным доступом. Кроме того, в шкафу можно устанавливать дополнительные элементы: источник бесперебойного питания или модем. Дополнительные устройства позволяют обрабатывать и контролировать данные, которые передаются узлом учета дистанционно.

Основные схемы систем отопления

Итак, прежде чем рассмотреть схемы тепловых узлов, необходимо рассмотреть, какими бывают схемы отопительных систем. Среди них наиболее популярной считается конструкция верхней разводки, при которой теплоноситель протекает по главному стояку и направляется в магистральный трубопровод верхней разводки. В большинстве случаев главный стояк располагается в помещении чердака, откуда идет его разветвление на второстепенные стояки и после чего распределяется по нагревательным элементам. Подобную схему целесообразно использовать в одноэтажных строениях с целью экономии свободного пространства.

Также существуют схемы отопительных систем с нижней разводкой. В таком случае тепловой узел располагается в помещении подвала, откуда выходит магистральный трубопровод с теплой водой. Стоит обратить внимание, что, независимо от типа схемы, на чердаке здания рекомендуется располагать еще и расширительный бачок.

Схемы тепловых узлов

Если говорить о схемах тепловых пунктов, следует отметить, что самыми распространенными являются следующие типы:

• Тепловой узел – схема с параллельным одноступенчатым подключением горячей воды. Эта схема является наиболее распространенной и простой. В таком случае горячее водоснабжение подключается параллельно к той же сети, что и отопительная система здания. Теплоноситель подается в подогреватель из наружной сети, затем охлажденная жидкость в обратном порядке перетекает непосредственно в теплопровод. Главным недостатком такой системы, по сравнению с другими типами, является большой расход сетевой воды, который используется для организации горячего водоснабжения.

• Схема теплового пункта с последовательным двухступенчатым подключением горячей воды. Данную схему можно разделить на две ступени. Первая ступень отвечает за обратный трубопровод отопительной системы, вторая – за подающий трубопровод. Основным преимуществом, которым обладают тепловые узлы, подключенные по такой схеме, является отсутствие специальной подачи сетевой воды, что существенно сокращает ее расход. Что же касается недостатков – это потребность в монтаже системы автоматического регулирования для настройки и корректировки распределения тепла. Такое подключение рекомендуется использовать в случае отношения максимального расхода тепла на отопление и горячее водоснабжение, находящегося в интервале от 0,2 до 1.

• Тепловой узел – схема со смешанным двухступенчатым подключением подогревателя горячей воды. Это наиболее универсальная и гибкая в настройках схема подключения. Ее можно использовать не только для нормального температурного графика, но и для повышенного.
  Основной отличительной особенностью стоит назвать тот момент, что подключение теплообменника к подающему трубопроводу осуществляется не параллельно, а последовательно. Дальнейший принцип строения подобен второй схеме теплового пункта. Тепловые узлы, подключенные по третьей схеме, нуждаются в дополнительном потреблении сетевой воды для подогревательного элемента.

Порядок установки узла учета

Прежде чем установить узел учета тепловой энергии, важно провести обследование объекта и разработать проектную документацию. Специалисты, которые занимаются проектированием отопительных систем, производят все необходимые расчеты, осуществляют подбор контрольно-измерительных приборов, оборудования и подходящего теплового счетчика.

После разработки проектной документации, необходимо получить согласование от организации, которая занимается поставкой тепловой энергии. Этого требуют действующие правила учета тепловой энергии и нормы проектирования.

Только после согласования можно спокойно устанавливать тепловые узлы учета. Монтаж состоит из врезки запорных устройств, модулей в трубопроводы и электромонтажных работ. Работы по электромонтажу завершаются подключением к вычислителю датчиков, расходомеров и последующим запуском вычислителя для проведения учета энергии тепла.

После этого осуществляется наладка прибора учета тепловой энергии, заключающаяся в проверке работоспособности системы и программировании вычислителя, а затем производится сдача объекта согласующим сторонам на коммерческий учет, который выполняется специальной комиссией в лице теплоснабжающей компании. Стоит отметить, что такой узел учета должен функционировать некоторое время, которое у разных организаций колеблется от 72 часов до 7 дней.

Чтобы объединить несколько узлов учета в единую сеть диспетчеризации, потребуется организовать дистанционное снятие и мониторинг учета информации с теплосчетчиков.

Допуск к эксплуатации

При допуске теплового узла к эксплуатации проверяется соответствие заводского номера прибора учета, который указан в его паспорте и диапазона измерений установленных параметров теплосчетчика диапазону измеряемых показаний, а также наличие пломб и качество монтажа.

Эксплуатация теплового узла запрещена в следующих ситуациях:

• Наличие врезок в трубопроводы, которые не предусмотрены проектной документацией.
• Работа прибора учета за пределами норм точности.
• Присутствие механических повреждений на приборе и его элементах.
• Нарушение пломб на устройстве.
• Несанкционированное вмешательство в работу теплового узла.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Что такое тепловой узел в системах отопления?

Построение правильного проекта монтажа представленного оборудования важно для поддержания нормальной температуры отопления в каждом полезном помещении многоквартирного дома без необходимости жильцам подключать автономную систему нагрева.

Регулярная проверка полученных данных, полученных от описанной аппаратуры позволяет устранить возможные недостатки построенной ранее схемы отопления или ее поломки.

1 Что такое тепловой узел учета энергии?

Тепловой узел – комплекс оборудования, монтаж проекта которых обеспечивается с целью предоставления принципиального учета и регулирования энергии, объема теплоносителя, а также произведение регистрации и контроля его параметров.

Тепловой узел учета энергии

Узел учета тепловой энергии – автоматический модуль, монтаж которого производится к системе трубопроводов для предоставления учетных данных по проекту эксплуатации и регулирования отопительных ресурсов.

1.1 Где устанавливаются тепловые узлы?

Установка тепловых узлов и их обслуживание, как правило, производится в типовые многоквартирные дома, с коммунальными системами отопления.

В свою очередь, узлы учета тепловой энергии устанавливаются в многоквартирном доме для выполнения следующих задач:

• проверки и регулирования эксплуатации теплоносителя и тепловой энергии;
• проверки и регулирования гидравлических и отопительных систем;
• записи данных теплоносителя, таких как температура, давление и объем.
• произведение денежного расчета потребителя и поставщика тепловой энергии, после того как будет осуществлена проверка полученных данных.

Монтаж узлов учета тепловой энергии

При осуществлении установки проекта отопительного оборудования следует учесть. что потребление ресурсов, подаваемых в центральное отопление в многоквартирном доме несет за собой определенные финансовые затраты пользователей (в данном случае – жильцов многоквартирного дома).

Снизить расходы, как и поддерживать работоспособность построенного узла по проектированной ранее схеме продолжительное время, квартирный дом сможет, если будут своевременно будет предоставляться грамотная проверка учетного оборудования и его обслуживание, включая качественный монтаж аппаратуры и трубопровода.

2 Устройство и схема теплового узла

Тепловой узел, монтаж которого обеспечивается по предварительному проекту в коммунальные системы многоквартирных домов, изготавливается из целого комплекса оборудования и приборов. Такое устройство способно выполнять от одной до нескольких функций, таких как:

1. Измерение количества и массы тепловой энергии, ее давления, температуры жидкости, циркулирующей по трубопроводу и времени функционирования.
2. Накопление и хранение этой информации на локальном носителе.
3. Отображение ее на приборах учета.

На основе полученных данных осуществляется проверка за работой отопительного оборудования в многоквартирных домах, его регулирование и обслуживание.

Учетным прибором выступает такое устройство, как счетчик, схема которого состоит из:

1. Термопреобразователя сопротивлений.
2. Тепловычислителя.
3. Первичного преобразователя расхода.

Зависимо от того, установка какой модели первичного преобразователя имела место (с вихревым, ультразвуковым, электромагнитным или тахометрическим вариантами измерения), теплосчетчик может иметь в своем составе фильтры и датчики давления.

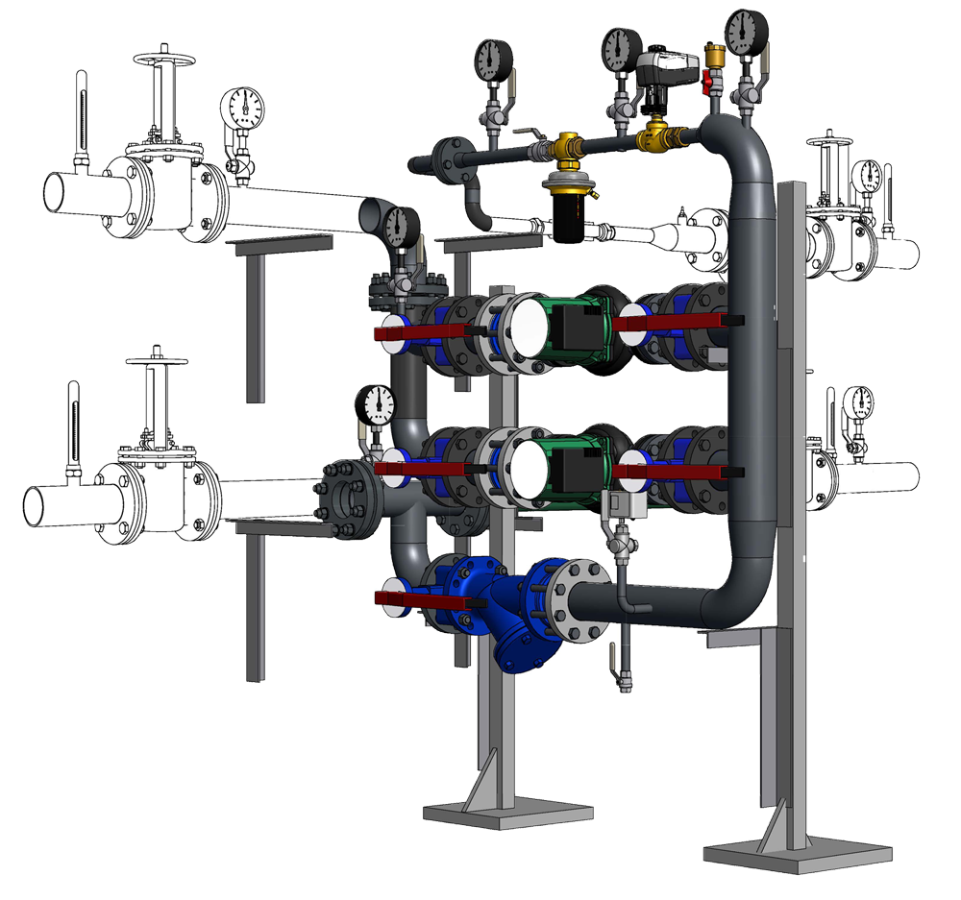

Принципиальная схема теплового узла

Узел учета тепловой энергии состоит из следующих элементов:

1. Запорной арматуры.
2. Теплового счетчика.
3. Термопреобразователя.
4. Грязевика.
5. Расходомера.
6. Теплового датчика обратного трубопровода.
7. Дополнительного оборудования.

Монтаж схемы учетного оборудования тепловой энергии в квартирный дом, в свою очередь, подразумевает следующие принципиальные требования:

• необходимость производить монтаж схемы учетного оборудования исключительно у границ раздела балансовой принадлежности трубопроводах в местах, наиболее приближенных к основным задвижкам источника отопления;
• запрет на организации проекта отбора теплоносителя на личные нужды в системе коммунального теплоснабжения;
• регулирования среднечасовых и среднесуточных параметров теплоносителя производятся по показаниям учетного оборудования;
• учетные прибора монтируются на обратных трубопроводах магистралей и размещаются до места подсоединения подбиточного трубопровода.

Для осуществления грамотного регулирования и контроля за описываемым оборудованием компетентными службами осуществляется грамотная проверка их монтажа и функционирования.

2.1 Кто устанавливает и обслуживает тепловой узел в квартирных домах?

В многоквартирных зданиях работает центральное отопление (ТС) и горячее водоснабжение (ГВС), магистральный трубопровод для подачи которых располагается в подвалах, оснащая его запорной арматурой. Последняя позволяет отключать внутридомовую систему подачи отопления от внешней сети.

Сам тепловой узел оснащается грязевиками, запорной арматурой, контрольно-измерительными приборами и имеет в конструкции такое устройство, как элеватор. Из них постоянного обслуживания требует, как правило, грязевик, которые представляет собой стальную трубу диаметром Ду=159-200мм и необходим для сбора грязи, поступающей из магистрального трубопровода для защиты трубопроводов и отопительных приборов от загрязнения.

Установка термо-узла, его обслуживание, в том числе очистка – работа слесарей обслуживающих жилой дом, выполняя требования организации, предоставляющей жилищно-коммунальные услуги.

2.2 Тепловой узел учета энергии (видео)

Схема элеваторного узла отопления

Теплоноситель в системах центрального теплоснабжения проходит по тепловому пункту до того, как попасть непосредственно в секции радиаторов каждой квартиры и отдельного помещения. В таком узле вода приводится к расчетной температуре, а баланс обеспечивается благодаря тому, что правильно работает схема элеваторного узла отопления. В подвале любого многоэтажного дома, отапливаемого по центральной магистрали, можно найти такой элеватор.

Принцип работы узла

Разбираясь, что такое элеватор, стоит отметить необходимость этого комплекса для соединения с его помощью тепловых сетей и частных потребителей. Тепловой узел – это модуль, выполняющий функции насосного оборудования. Чтобы увидеть, что такое элеватор в системе отопления, необходимо опуститься в подвал практически любого многоквартирного дома. Там среди запорной арматуры и измерителей давления удастся обнаружить искомый элемент отопительной системы (схема указана на рисунке ниже).

Выясняя, элеватор, что это такое, стоит определить его функционал по выполняемым задачам. В их число входит перераспределение давления изнутри отопительной системы, при этом выдается теплоноситель с допустимой температурой. Фактически объем воды удваивается, перемещаясь по магистралям от котельной. Такой эффект достигается при наличии воды в отдельном герметизированном сосуде.

Температура теплоносителя, поступающего из котельной, обычно находится в пределах 105-150 0 С. Использовать его с данным параметром в бытовых условиях не представляется возможным по соображениям безопасности.

Нормативными документами регламентировано граничное температурное значение для теплоносителя, которое должно составлять не более 95 0 С.

Для справки. В настоящее время активно обсуждается вопрос о снижении температуры горячей воды с 60 0 С, предусмотренной СанПин, до 50 0 С, мотивируя это необходимостью экономить на ресурсах. Как отмечают эксперты, такую минимальную разницу потребитель не заметит, а для того, чтобы ежесуточно проводилась надлежащая дезинфекция воды в трубах, рекомендуется повышать ее до 70 0 С. Насколько эта инициатива рациональна и обдумана, пока рано судить. Изменения в СанПин еще не внесены.

Возвращаясь к теме элеватора системы отопления, отметим, что температуру в системе обеспечивает именно он. Благодаря данным действиям удается снизить риски:

• с чрезмерно перегретыми батареями легко получить ожег;
• радиаторы отопления не всегда способны выдерживать длительное время воздействие повышенной температуры теплоносителя под давлением;
• разводка из полимерных или металлопластиковых труб не предусматривает их применение с таким горячими теплоносителями.

Чем удобен именно этот узел

Элеваторный узел в любом многоквартирном доме

Можно услышать мнение о том, что было бы удобнее не использовать элеватор отопления с таким принципом работы, а подавать напрямую воду меньшей температуры. Однако, это мнение ошибочное, ведь придется существенно повысить диаметры магистралей для передачи более холодного теплоносителя.

ВИДЕО: Элеваторный узел магистрали ЦО

Фактически, грамотная схема теплового узла отопления позволяет подмешивать в подающий объем воды часть объема из обратки, который уже остыл. Хотя в некоторых источниках элеваторный узел системы отопления относят к устаревшему гидравлическому оборудованию, но он доказал свою эффективность в работе. Более современными приборами, используемыми вместо схемы элеваторного узла, являются следующие типы:

• пластинчатый теплообменник;
• смеситель с трехходовым клапаном.

Функционирование элеватора

Рассматривая, элеваторный узел системы отопления, что это такое и как работает, стоит отметить, что у рабочей конструкции есть сходство с водяными насосами. Однако, эксплуатация не требует передачи энергии из других систем. Свою надежность он проявляет при определенных условиях.

Снаружи базовая часть аппарата внешне схожа с гидравлическим тройником, смонтированным на обратной ветке. Однако, сквозь стандартный тройник теплоноситель безболезненно проникал бы в обратку без прохождения по радиаторам. Такое поведение являлось бы бессмысленным.

Стандартная схема элеватора

В классической схеме элеваторного узла системы отопления присутствуют следующие составные части:

• Предкамера, подающая труба, на конце которой расположено сопло определенного диаметра. В нее поступает теплоноситель из обратки.
• В выходной части вмонтирован диффузор. Он передает воду потребителям.

Сегодня встречаются узлы, где диаметр сопла регулируется электрическим приводом. Это дает возможность оптимизировать температуру теплоносителя в автоматическом режиме.

Выбор узла с электроприводом основан на том, что можно изменять коэффициент смешения теплоносителя в пределах 2-5, что невозможно в элеваторах, где диаметр сопла не регулируется. Таким образом система с регулируемым соплом позволяет значительно экономить на отоплении, что возможно в домах, где установлены центральные счетчики.

Как работает схема теплового узла

В целом принцип работы можно описать таким образом:

• вода перемещается по магистрали от котельной к входу в сопло;
• во время прохода по небольшому диаметру существенно повышается скорость рабочего теплоносителя;
• формируется район с небольшим разряжением;
• за счет образовавшегося вакуума вода подсасывается из обратки;
• турбулентные потоки однородной массой отправляются к выходу сквозь диффузор.

Более подробно можно все рассмотреть на рабочей схеме.

Для эффективной работы системы, в которой задействована схема элеваторного узла системы отопления, нужно обеспечить величину по значениям давления между подачей и обраткой больше, чем значение расчетного гидросопротивления.

Недостатки системы

Кроме позитивных качеств, тепловой узел или схема теплового узла имеют определенный недостаток. Он заключаются в следующем. Элеватор системы отопления не имеет возможности проводить регулировку выходной температурной смеси. В такой ситуации понадобится замерить разогретый теплоноситель из магистрали или от обратного трубопровода. Понижать температуру удастся лишь при изменении габаритов сопла, что конструкционно не получается сделать.

В некоторых случаях спасают элеваторы, имеющие электропривод. В их конструкцию входит механический привод. Данный узел приводится в действие с помощью электрического привода. Таким способом удается варьировать в диаметре сопла. Базовым элементом такой конструкции является дроссельная иголка, имеющая конусный вид. Она входит в отверстие по внутреннему диаметру конструкции. Перемещаясь на определенное расстояние, ей удается корректировать температуру смеси именно за счет изменения диаметра сопло.

На валу бывает смонтирован как привод ручной в виде рукоятки, так и запускаемый дистанционно электроприводной движок.

За счет таких модернизированных решений котельная в подвале не претерпевает значительных дорогостоящих переоборудований. Достаточно смонтировать регулятор, чтобы получить современный тепловой узел.

Неисправности

В большинстве случаев поломки вызваны следующими факторами:

• засорение оборудования;
• постепенное увеличение диаметра сопло в процессе эксплуатации, в результате чего температуру теплоносителя сложнее контролировать;
• забитые грязевики;
• поломка арматуры;
• выход из строя регуляторов и т.д.

Определить поломку этого устройства несложно, она сразу сказывается на температуре теплоносителя и на ее резком перепаде. При незначительных отклонениях от нормы, скорее всего, речь идет о засорении или небольшом увеличении диаметра сопло. Если перепад очень значительный (более 5 градусов), тогда уже нужно проводить диагностику и вызывать специалиста для ремонта.

Диаметр сопло увеличивается либо в процессе коррозии при контакте с водой, либо в результате непроизвольного сверления. И то, и другое в итоге приводит к разбалансировке системы и должно быть устранено незамедлительно.

Нужно знать, что современные модернизированные системы могут эксплуатироваться с узлами учета потребления электроэнергии. При отсутствии данного устройства в цепи отопления тяжело добиться экономичного эффекта. Установка же счетчиков тепла и горячей воды позволяет существенно снижать коммунальные платежки.

ВИДЕО: Принцип работы узла

Источники: http://fb.ru/article/220674/teplovoy-uzel-uzel-ucheta-teplovoy-energii-shemyi-teplovyih-uzlov, http://stroypotencial.ru/vodyanoe-otoplenie/teplovoj-uzel.html, http://www. portaltepla.ru/montagh-otopleniya/shema-elevatornogo-uzla-otopleniya/

Тепловой узел

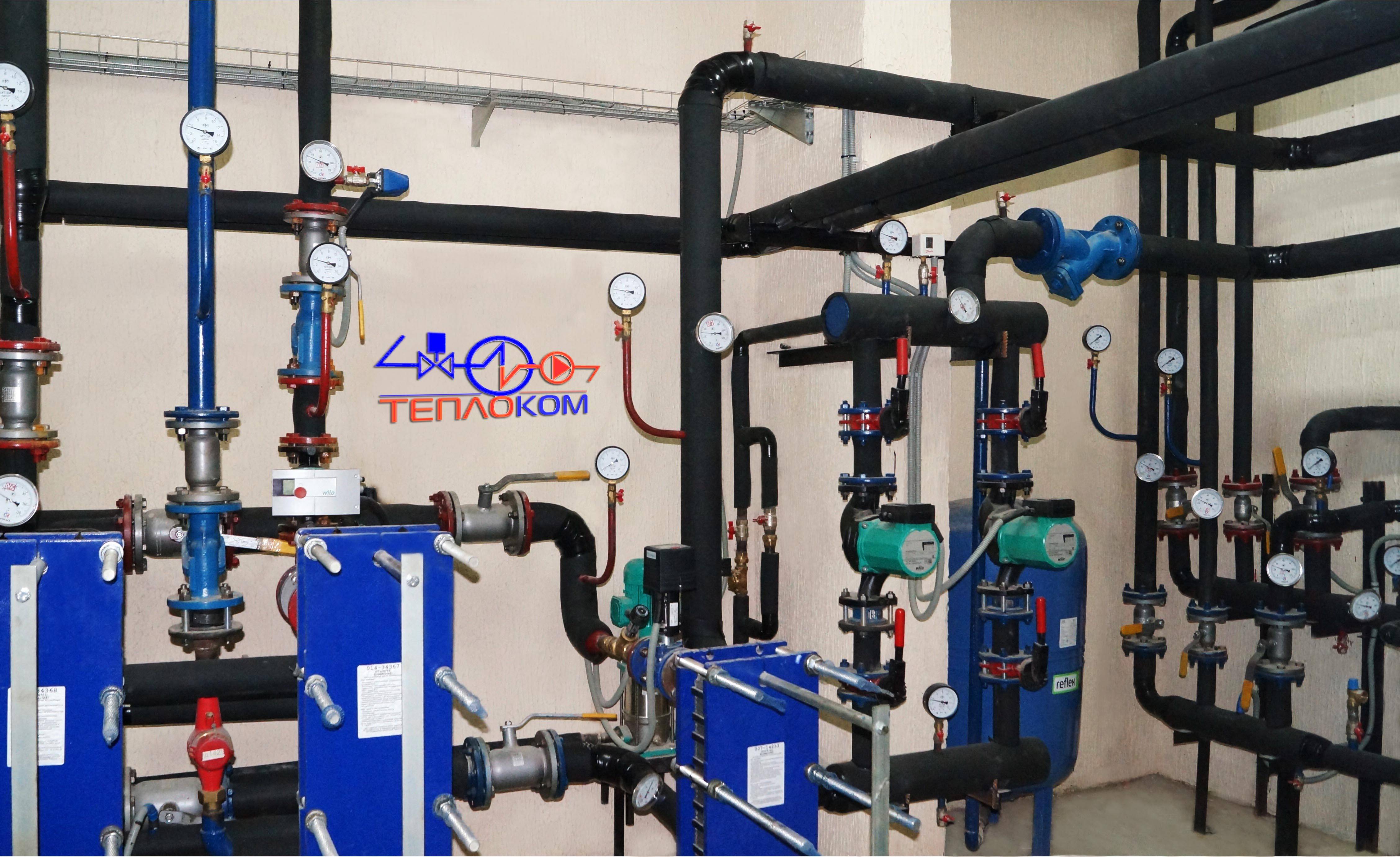

Индивидуальный тепловой пункт (ИТП, разг. теплоузел) предназначен для управления внутренней системой теплоснабжения одного потребителя (здания либо части здания). Благодаря тепловому узлу удается экономно расходовать топливо, равномерно распределять тепло, минимизировать возможность аварийной ситуации.

Цена на тепловой узел может варьироваться в зависимости от квадратных метров отапливаемой площади, технических особенностей подключения. Купить индивидуальный тепловой пункт, в СПб, возможно в компании «Теплофорум». Компания также производит доставку и монтаж оборудования.

 В тепловой узел включена система:

 1. Горячего и холодного теплоснабжения.

 2. Отопления.

 3. Вентиляции.

 Тепловой узел решает следующие задачи:

1. Контроля и регулирования характеристик (давление, температура, расход) теплоносителя (чаще воды).

2. Распределения теплоносителя по системам теплопотребления.

3. Учета расходования объемов теплоносителя и тепловой энергии.

4. Прекращения теплоснабжения при необходимости.

5. Защиты систем теплопотребления от аварийного повышения параметров теплоносителя.

Преимущества теплоузла:

1. Понижение эксплуатационных затрат.

2. Экономичность.

3. Снижение потерь тепловой энергии на 15%, благодаря сбалансированной системе потребления и расходования тепловых ресурсов.

4. Компактность, например, модульные теплоузлы, в зависимости от мощности, занимают площадь 20-25 м.кв.

5. Бесшумный режим работы.

6. Автоматизированность работы теплового пункта.

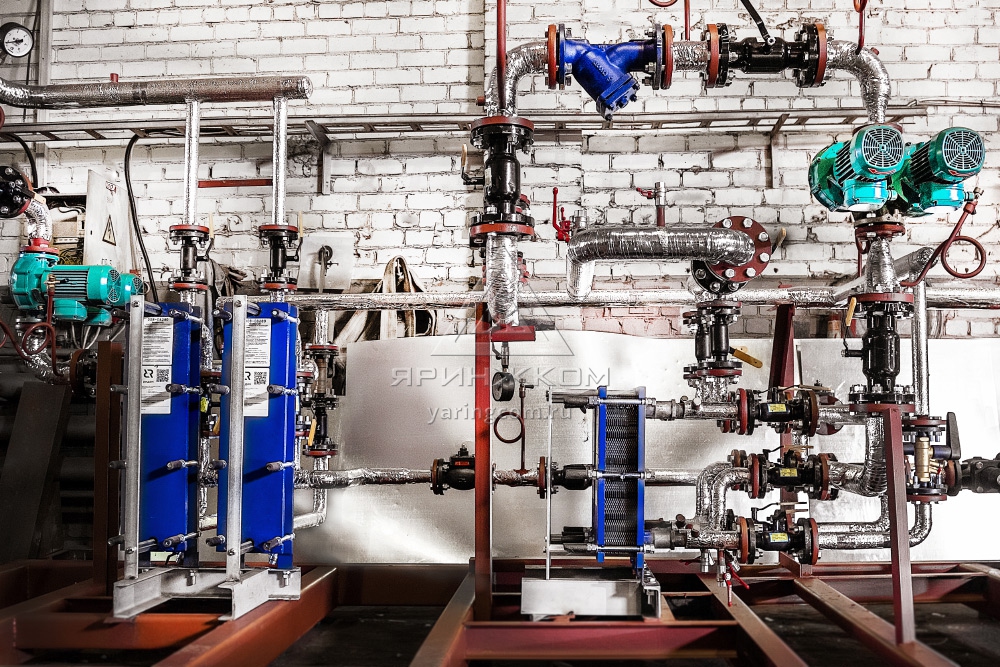

Индивидуальный тепловой пункт представляет собой комплекс оборудования, включающий в себя: коллекторы, насосы, различного рода теплообменники, контроллеры. Это сложная система, нуждающаяся в настройке и профилактическом обслуживании. Техническое состояние индивидуального теплового пункта влияет на расход тепловой энергии.

 Сервис ИТП включает:

1. Замену и ремонт, при необходимости, узлов системы, а также промывка и прочистка теплообменников.

2. Осмотр системы горячего водоснабжения, осмотр терморегуляторов системы ГВС, системы вентиляции.

3. Контроль параметров теплоносителя.

4. Осмотр узла подпитки.

5. Осмотр и устранение дефектов в других частях теплоузла.

Дважды в год ИТП меняет режим работы (вначале и конце отопительного сезона). В эти периоды теплоузел должен быть подготовлен специалистами к смене режима, что позволит избежать сбоев и аварийных ситуаций.

Центральный тепловой пункт. Что такое ЦТП, описание, проектирование монтаж тепловых пунктов

Центральный тепловой пункт — ЦТП

• ЦТП — центральный тепловой пункт

Центральный тепловой пункт (в последующем ЦТП) является одним из элементов тепловой сети, расположенной в поселениях городского типа. Он выступает в роли связывающего звена между магистральной сетью и распределительными тепловыми сетями, которые идут непосредственно к потребителям тепловой энергии (в жилые дома, детсады, больницы и т.д.).

Обычно центральные тепловые пункты размещаются в отдельно стоящих сооружениях и обслуживают несколько потребителей. Это так называемые квартальные ЦТП. Но иногда такие пункты располагаются в техническом (чердачном) или подвальном помещении здания и предназначаются для обслуживания только этого здания. Такие тепловые пункты называются индивидуальными (ИТП).

Основные задачи тепловых пунктов – распределение теплоносителя и защита теплосетей от гидравлических ударов и утечек. Также в ТП контролируется и регулируется температура и давление теплоносителя. Температура воды, поступающая в отопительные приборы, подлежит регулировке относительно температуры наружного воздуха. То есть чем холоднее на улице, тем выше температура, подаваемая в распределительные тепловые сети.

Особенности работы ЦТП монтаж тепловых пунктов

• org/ImageObject»> Монтаж тепловых пунктов

Центральные тепловые пункты могут работать по зависимой схеме, когда теплоноситель с магистральной сети поступает непосредственно к потребителям. В этом случае ЦТП выступает в роли распределительного узла – теплоноситель делится для системы горячего водоснабжения (ГВС) и системы отопления. Вот только качество горячей воды, льющейся из наших кранов при зависимой схеме подключения, часто вызывает нарекания потребителей.

При независимом режиме работы, здание ЦТП оборудуется специальными подогревателями – бойлерами. В этом случае перегретая вода (с магистрального трубопровода) нагревает воду, проходящую по второму контуру, которая в дальнейшем и идет к потребителям.

Зависимая схема является экономически выгодной для ТЭЦ. Она не требует постоянного присутствия персонала в здании ЦТП. При такой схеме монтируются автоматические системы, которые позволяют дистанционно управлять оборудованием центральных тепловых пунктов и регулировать основные параметры теплоносителя (температуру, давление).

Оборудование центрального теплового пункта

• Центральный тепловой пункт

ЦТП оборудуются различными приборами и агрегатами. В зданиях тепловых пунктов монтируется запорно-регулирующая арматура, насосы ГВС и отопительные насосы, приборы контроля и автоматики (регуляторы температуры, регуляторы давления), водо-водяные подогреватели и прочие приборы.

Помимо рабочих насосов отопления и ГВС обязательно должны присутствовать резервные насосы. Схема работы всего оборудования в ЦТП продумывается таким образом, что работа не прекращается даже в аварийных ситуациях. При длительном выключении электроэнергии или в случае возникновения чрезвычайных происшествий жители не останутся надолго без горячей воды и отопления. В этом случае будут задействованы аварийные линии подачи теплоносителя.

К обслуживанию оборудования, непосредственно связанного с тепловыми сетями, допускаются только квалифицированные работники.

Центральный тепловой пункт блочного типа будет иметь надежное оборудование. Причина и отличия от пресловутого ЦТП? Пункты тепловые западного производителя почти не имеет никаких запасных элементов. Как правило, подобные тепловые пункты укомплектованные паянными теплообменниками, что как минимум в полтора, а то и два раза дешевле, чем разборные. Но важно сказать, что тепловые центральные пункты такого типа будут обладать сравнительно небольшой массой и габаритов. Элементы ИТП очищают химическим путем – собственно, это главная причина, по которой такие теплообменники способны прослужить около десятилетия.

Основные этапы проектирования ЦТП

• Разводка тепла в ЦТП

Неотъемлемой частью капитального строительства или реконструкции центрального теплового пункта является его проектирование. Под ним понимаются комплексные поэтапные действия, направленные на расчет и создание точной схемы теплового пункта, получение необходимых согласований у снабжающей организации. Также проектирование ЦТП включает в себя рассмотрение всех вопросов, непосредственно связанных с конфигурацией, функционированием и обслуживанием оборудования для теплового пункта.

На начальном этапе проектирования ЦТП производится сбор необходимых сведений, которые в последующем необходимы для проведения расчетов параметров оборудования. Для этого сначала устанавливается общая длина коммуникаций трубопроводов. Эта информация для проектировщика представляет особую ценность. Кроме того, в сбор сведений входит информация о температурном режиме здания. Эти сведения в последующем необходимы для правильной настройки оборудования.

При проектировании ЦТП необходимо указывать меры безопасности эксплуатации оборудования. Для этого нужна информация о структуре всего здания – расположение помещений, их площадь и прочие необходимые сведения.

Согласование в соответствующих органах.

Все документы, которые включает в себя проектирование ЦТП, обязательно должны быть согласованы с муниципальными эксплуатационными органами. Для быстрого получения положительного результата важно грамотно составить всю проектную документацию. Поскольку реализация проекта и сооружение центрального теплового пункта производится только после того, как процедура согласования будет окончена. В противном случае требуется доработка проекта.

Документация по проектированию ЦТП кроме непосредственно самого проекта должна содержать пояснительную записку. Она содержит необходимые сведения и ценные указания для монтажников, которые будут осуществлять установку центрального теплопункта. В пояснительной записке указывается порядок выполнения работ, их последовательность и необходимые инструменты для монтажа.

Составление пояснительной записки – заключительный этап. Этим документом заканчивается проектирование ЦТП. Монтажники в своей работе обязательно должны следовать указаниям, изложенным в пояснительной записке.

При тщательном подходе к разработке проекта ЦТП и правильном расчете необходимых параметров и режимов работы удается добиться безопасной работы оборудования и его продолжительной безупречной работы. Поэтому важно учитывать не только номинальные показатели, но также и запас мощности.

Это крайне важный аспект, поскольку именно запас мощности позволит сохранить пункт подачи тепла в рабочем состоянии после аварии или возникновения внезапной перегрузки. Нормальное функционирование теплового пункта напрямую зависит от правильно составленных документов.

Руководство по монтажу центрального теплового пункта

• Монтаж ЦТП на одном из объектов

Кроме самого составления проекта центрального теплового пункта в проектной документации должна находиться и пояснительная записка, которая содержит указания монтажникам по использованию различных технологий при проведении монтажа теплового пункта, указывается в этом документе последовательность работ, вид инструментов и др.

Пояснительная записка это документ, составлением которого заканчивается проектирование ЦТП, и которым обязательно должны руководствоваться монтажники при монтажных работах. Неукоснительное следование рекомендациям, записанным в этом важном документе, будет гарантировать нормальное функционирование оборудования центрального теплового пункта в соответствии с предусмотренными расчетными характеристиками.

Проектирование ЦТП предусматривает также разработку предписаний по текущему и сервисному обслуживанию оборудования ЦТП. Тщательная разработка этой части проектной документации позволяет продлить срок эксплуатации оборудования, а также повысить безопасность его использования.

Центральный тепловой пункт — монтаж

При монтаже ЦТП проводятся неизменные определенные этапы выполняемых работ. Первым делом составляется проект. В нем учитываются основные особенности функционирования ЦТП, такие, как количество обслуживаемой площади, расстояние для прокладки труб, соответственно минимальная мощность будущей котельной. После проводится углубленный анализ проекта и поставляемой с ним технической документации для исключения всех возможных ошибок и неточностей для обеспечения нормальной функциональности монтируемых ЦТП длительное время. Составляется смета, потом закупается все необходимое оборудование. Следующим шагом является монтаж теплотрассы. Он содержит в себе непосредственно прокладку трубопровода и установку оборудования.

Что такое тепловой пункт?

• Монтаж ЦТП на одном из объектов

Тепловой пункт — это специальное помещение, где расположен комплекс технических устройств, являющихся элементами тепловых энергоустановок. Благодаря этим элементам обеспечивается присоединение энергоустановок к теплосети, работоспособность, возможность управления разными режимами теплопотребления, регулирование, трансформацию параметров носителя тепла, а также распределение теплоносителя согласно типам потребления.

Индивидуальный – лишь тепловой пункт, в отличие от центрального, можно смонтировать и в коттедже. Обратите внимание, что такие тепловые пункты не требуют постоянного присутствия обслуживающего персонала. Вновь выгодно отличаясь от центрального теплового пункта. Да и вообще – обслуживание ИТП, по сути, состоит лишь в проверке на утечки. Теплообменник же теплового пункта способен самостоятельно очищаться от возникающей тут накипи – это заслуга молниеносного температурного перепада во время разбора горячей воды.

Что такое тепловой узел? — статья от проектно-производственной компании Термаль

Тепловой узел — это система элементов, созданных для учета теплоэнергии и ее рационального использования.

Все приборы, входящие узел учета тепловой энергии, выполняют одну или несколько задач. Среди них — сбор информации об объеме подаваемого тепла, измерение давления в теплоносителе, температуры жидкости и т. д.

Узел учета тепловой энергии включает:

— Запорную арматуру. Используется для принудительного отключения или приостановки теплоносителя на конкретном участке трубы или радиатора. Как правило, это различные задвижки и краны.
— Теплосчетчик. Является основным элементом, монтируется на границе балансовой принадлежности тепловых сетей (ввод тепла в дом) и  предназначен для измерения фактически потребленной и переданной энергии. Состоит из расходометра, датчиков температуры.
— Грязевик. Используется для защиты элементов системы от грязи, поступающей вместе с теплоносителем, и вычислителя.
— Термопреобразователь. Измеряет температуру. Устанавливается либо в поток, либо в защитную гильзу с маслом. Рекомендуется располагать непосредственно рядом с узлом учета.
— Расходометр. Играет роль преобразователя расхода.
— Термодатчик. Устанавливается на обратном трубопроводе рядом с датчиками расхода и запорными элементами, что дает возможность измерять как температуру жидкости, так и объемы ее потребления.

Схемы тепловых пунктов:

— Параллельное одноступенчатое подключение горячей воды. Считается одной из самых простых и недорогих схем. Теплообменник для нагрева один и установлен параллельно системе отопления. Сначала жидкость поступает в подогреватель, откуда подается в теплопровод. Основной минус такого подключения — неэкономичность из-за большого расхода сетевой воды.

— Последовательное двухступенчатое подключение горячей воды. Для подогрева здесь применяются  теплообменники двух ступеней. Первая из них связана с обратным трубопроводом, где холодная вода нагревается до 40 градусов, а вторая с подающим, где жидкость доходит до нужной температуры. В отличие от предыдущей схемы расходы теплоносителя здесь ниже, так как специальной ее подачи не требуется. Минус — требуется установка температурного регулятора.

— Двухступенчатая смешанная схема. Часто используется для подключения к системе ГВС общественных зданий. Может применяться как при нормальной, так и повышенной температуре сетевой воды. Главное отличие в том, что подключение  здесь последовательное, а не параллельное. Принцип работы как во второй схеме. Однако в этом случае требуется дополнительный расход воды для подогревателей.

Монтаж теплового узла

Что касается установки узла учета, все начинается с обследования объекта и разработки проектных документов, включающих точные расчеты и подбор подходящего оборудования. Монтаж же выполняется только после согласования проекта у организации — поставщика теплоэнергии. Акт о допуске узла учета к эксплуатации также подписывают представители теплоснабжающей компании.

Помните, что работа теплового узла будет запрещена, если:
— имеются врезки в трубопроводы, не отраженные в проекте;
— счетчик работает с отклонениями от норм точности;
— на счетчике и других элементах есть механические повреждения;
— имеется нарушение пломб и др.

Заказать тепловой узел системы отопления ИКН-УН — Промышленная компания

Индукционный тепловой узел отопления ИКН-УН – это полнокомплектная водогрейная установка с высоким уровнем автоматизации. Устройство предназначено для организации ГВС и системы отопления на промышленных, коммерческих и гражданских объектах.

Принцип действия узла ИКН-УН

Установка нагревает теплоноситель за счет электромагнитной индукции. В первичной обмотке генерируется переменное магнитное поле, которое в свою очередь возбуждает вихревые токи во вторичной обмотке. Нагрев воды происходит за счет передачи тепловой энергии от короткозамкнутого проводника. При этом прямого контакта теплоносителя с первичной (внешней) индукционной обмоткой нет, что положительно сказывается на долговечности оборудования.

Конструктивно тепловой узел ИКН-УН состоит из нескольких емкостей с первичными и вторичными обмотками, объединенными в общую систему. Такая конструкция позволяет изготавливать установки различной мощности и производительности под конкретные нужды заказчика.

Преимущества узла ИКН-УН

• Высокий КПД – до 98%. Установка расходует потребляемую электроэнергию максимально эффективно.
• В конструкции агрегата нет уязвимых к воздействию высоких температур и солей электродов и ТЭНов. Температурная разница между теплоносителем и вторичной обмоткой составляет всего 10-15°C, что исключает образование накипи.
• Индукционный принцип не требует использования компонентов с высокими токами. Короткие замыкания, воспламенение и утечки токов исключены.
• Установка способна работать в системах с принудительной циркуляцией теплоносителя. При этом нагрев воды (масла, антифриза) происходит быстрее по сравнению с другими типами водонагревательных приборов.
• Модульная конструкция позволяет наращивать мощность и теплопроизводительность без существенных изменений в конструкцию. Агрегат быстро собирается под конкретные технические условия заказчика.

Наши возможности

Мы предлагаем тепловые узлы собственного производства мощностью 10-1000 кВт и теплопроизводительностью 0,043-0,860 Гкал/час. Оборудование способно нагревать теплоноситель до температуры 95(110)°C. Оснащено защитной автоматикой, приборами контроля и учета. На все агрегаты выдается гарантия, возможна доставка оборудования по России, при необходимости готовы выполнить пуско-наладочные работы.

Схема теплового узла отопления

В любой здании, в том числе и в частном доме, присутствует несколько систем жизнеобеспечения. Одна из них – это отопительная система. В частных домах могут использоваться разные системы, которые выбираются в зависимости от размеров постройки, количества этажей, особенностей климата и других факторов. В данном материале мы подробно разберем, что представляет собой тепловой узел отопления, как он работает и где используется. Если у вас уже стоит элеваторный узел, то вам будет полезно узнать про дефекты и способы их устранения. Так выглядит современный элеваторный узел. Здесь изображен агрегат с электроприводом. Также встречаются другие виды этого изделия.



Простыми словами, тепловой узел представляет собой комплекс элементов, служащих для соединения тепловой сети и потребителей тепла. Наверняка у читателей возник вопрос, можно ли установить этот узел самостоятельно. Да, можно, если вы умеете читать схемы. Мы рассмотрим их, причем одна схема будет разобрана подробно.

Принцип работы

Чтобы понять, как работает узел, необходимо привести пример. Для этого мы возьмем трехэтажный дом, так как элеваторный узел применяется именно в многоэтажных домах. Основная часть оборудования, которая относится к этой системе, расположена в подвальном помещении. Лучше понять работу нам поможет схема ниже. Мы видим два трубопровода:

1. Подающий.
2. Обратный.

Схема узла отопления для многоэтажного дома.



Теперь нужно найти на схеме тепловую камеру, через которую вода отправляется в подвальное помещение. Также можно заметить запорную арматуру, которая должна в обязательном порядке стоять на входе. Выбор арматуры зависит от типа системы. Для стандартной конструкции используют задвижки. Но если речь идет о сложной системе в многоэтажном доме, то мастера рекомендуют брать стальные шаровые краны.

При подключении теплового элеваторного узла необходимо придерживаться норм. В первую очередь это касается температурных режимов в котельных. При эксплуатации допускаются следующие показатели:

• 150/70°C;
• 130/70°С;
• 95(90)/70°C.

Когда температура жидкости находится в пределах 70-95°C, она начинает равномерно распределяться по всей системе за счет работы коллектора. Если же температура превышает 95°C, элеваторный узел начинает работать на ее понижение, так как горячая вода может повредить оборудование в доме, а также запорную арматуру. Именно поэтому в многоэтажных домах используется такой тип конструкции – он контролирует температуру автоматически.

Разбор схемы

Как вы поняли, узел состоит из фильтров, элеватора, контрольно-измерительных приборов и арматуры. Если вы планируете самостоятельно заниматься установкой этой системы, то стоит разобраться со схемой. Подходящим примером будет многоэтажка, в подвальном помещении которой всегда стоит элеваторный узел.



На схеме элементы системы отмечены цифрами:

1, 2 – этими цифрами обозначены подающий и обратный трубопроводы, которые установлены в теплоцентрали.

3,4 – подающий и обратный трубопроводы, установленные в системе отопления постройки (в нашем случае это многоэтажный дом).

5 – элеватор.

6 – под этой цифрой обозначены фильтры грубой очистки, которые также известны как грязевики.

7 – термометры

8 – манометры.

В стандартный состав этой системы отопления входят приборы контроля, грязевики, элеваторы и задвижки. В зависимости от конструкции и назначения, в узел могут добавляться дополнительные элементы.

Интересно! Сегодня в многоэтажных и многоквартирных домах можно встретить элеваторные узлы, которые оснащены электроприводом. Такая модернизация нужна для того, чтобы регулировать диаметр сопла. За счет электрического привода можно корректировать тепловой носитель.

Стоит сказать, что с каждым годом коммунальные услуги дорожают, это касается и частных домов. В связи с этим производители систем снабжают их устройствами, направленными на сбережение энергии. К примеру, теперь в схеме могут присутствовать регуляторы расхода и давления, циркуляционные насосы, элементы защиты труб и очистки воды, а также автоматика, направленная на поддержание комфортного режима. Еще один вариант схемы теплового элеваторного узла для многоэтажного дома.



Также в современных системах может быть установлен узел учета тепловой энергии. Из названия можно понять, что он отвечает за учет потребления тепла в доме. Если это устройство отсутствует, то не будет видна экономия. Большинство владельцев частных домов и квартир стремятся поставить счетчики на электроэнергию и воду, ведь с ними платить приходится значительно меньше.

Характеристики узла и особенности работы

По схемам можно понять, что элеватор в системе нужен для охлаждения перегретого теплоносителя. В некоторых конструкциях присутствует элеватор, который может и нагревать воду. Особенно такая система отопления актуальна в холодных регионах. Элеватор в этой системе запускается только тогда, когда остывшая жидкость смешивается с горячей водой, поступающей из подающей трубы. Схема. Под номером «1» обозначена подающая линия тепловой сети. 2 – это обратная линия сети. Под цифрой «3» обозначен элеватор, 4 – регулятор расхода, 5 – местная система отопления.



По этой схеме можно понять, что узел значительно повышает эффективность работы всей системы отопления в доме. Он работает одновременно как циркуляционный насос и смеситель. Что касается стоимости, то обойдется узел достаточно дешево, особенно тот вариант, который работает без электроэнергии.

Но любая система имеет и недостатки, коллекторный узел не стал исключением:

• Для каждого элемента элеватора нужны отдельные расчеты.
• Перепады компрессии не должны превышать 0,8-2 Бар.
• Отсутствие возможности контролировать высокую температуру.

Как устроен элеватор

В последнее время элеваторы появились в коммунальном хозяйстве. Почему же выбрали именно это оборудование? Ответ прост: элеваторы остаются стабильными даже в том случае, когда в сетях происходят перепады гидравлического и теплового режимов. Состоит элеватор из нескольких частей – камеры разряжения, струйного устройства и сопла. Также можно услышать про «обвязку элеватора» – речь идет о запорной арматуры, а также измерительных приборов, которые позволяют поддерживать нормальную работу всей системы.

Как было упомянуто выше, сегодня используются элеваторы, оснащенные электроприводом. За счет электрического привода механизм автоматически контролирует диаметр сопла, как результат, в системе поддерживается температура. Использование таких элеваторов способствует уменьшению счетов за электроэнергию. На изображение показаны все элементы элеватора.



Конструкция оснащена механизмом, который вращается за счет электрического привода. В более старых версиях используется зубчатый валик. Предназначен механизм для того, чтобы дроссельная игла можно двигать в продольном направлении. Таким образом меняется диаметр сопла, после чего можно изменить расход теплового носителя. За счет этого механизма расход сетевой жидкости можно снизить до минимума или повысить на 10-20%.



Возможные неисправности

Частой неисправностью можно назвать механическую поломку элеватора. Это может произойти из-за увеличения диаметра сопла, дефектов запорной арматуры или засорения грязевиков. Понять, что элеватор вышел из строя, довольно просто – появляются ощутимые перепады температуры теплового носителя после и до прохода через элеватор. В случае, если температура небольшая, то устройство просто засорилось. При больших перепадах требуется ремонт элеватора. В любом случае, при появлении неисправности требуется диагностика.

Сопло элеватора довольно часто засоряется, особенно в тех местах, где вода содержит множество добавок. Этот элемент можно демонтировать и прочистить. В случае, когда увеличился диаметра сопла, необходима корректировка или полная замена этого элемента. На фото показан процесс обслуживания элеваторной системы отопления.



К остальным неисправностям можно отнести перегревы приборов, протечки и прочие дефекты, присущие трубопроводам. Что касается грязевика, то степень его засорения можно определить по показателям манометров. Если давление увеличивается после грязевика, то элемент нужно проверить.

Проектирование тепловых узлов учета тепла в Томске: стоимость от ТМК

Сибирская компания ООО «ТМК» (г. Томск) рада предложить Вам услуги по проектированию автоматизированных тепловых узлов управления в соответствии с действующими нормами, правилами и стандартами, а также выполнить согласование с энергоснабжающей организацией. Опираясь на собственный опыт в разработке проектной документации, мы предлагаем оптимальное квалифицированное решение, обоснованное с инженерно-технической и технико-экономической точек зрения. Главные особенности подхода в проектировании нашей компании: высокий профессионализм инженеров, гибкий и творческий подход к решению постваленных задач, применение современных систем автоматизированного проектирования.

Также наше компания осуществляет монтаж тепловых узлов, пуско-наладку систем автоматизации индивидуальных тепловых пунктов, повысительных насосных станций водоснабжения. В каталоге «ТМК» по адресу http://tmkts.ru представлены разнообразные приборы учета тепловой энергии, измерения и учета расхода жидкости, газа, измерения уровня в различных средах производства фирмы «Взлет», на базе которых можно спроектировать эффективную систему по учету энергоресурсов. Также компания работает с оборудованием производства SIEMENS, ОВЕН, GRUNDFOS, DANFOSS и многих других.

Стоимость проектирования узлов учета тепла рассчитывается индивидуально, что позволяет создать инженерную систему, удовлетворяющую требованиям каждого заказчика.

Наша компания более 6 лет специализируется на проектировании и пуско-наладке автоматизированных узлов учета и управления тепловой энергии, повысительных насосных станций водоснабжения, отопительных систем; осуществляет обслуживание инженерных систем. Фирма «ТМК» является подрядчиком крупной строительной компании «ТДСК», которая предлагает качественное современное жилье в развивающихся микрорайонах города.

ООО «ТМК» — гарантия качества по доступным ценам!

HVAC Basics | Что вам нужно знать о домашнем отоплении и охлаждении, прежде чем купить

Изучите основы отопления и охлаждения дома, такие как затраты, ключевые термины, продукты, основные графики технического обслуживания и многое другое.

Не знаете, что такое домашнее отопление и охлаждение? Не знаете с чего начать? Не волнуйся. Прежде чем начать проект или совершить крупную покупку, ознакомьтесь с тем, что вам нужно знать, чтобы сделать лучший выбор для вас и вашего дома.

ОБЗОР — ЧТО ТАКОЕ HVAC?

HVAC — системы отопления, вентиляции и кондиционирования воздуха.Эта система отвечает за отопление и охлаждение вашего дома и включает в себя такие продукты, как печи, кондиционеры, тепловые насосы, а также воздуховоды, термостаты и другие элементы управления домашним комфортом.

СКОЛЬКО СТОИТ НОВЫЙ КОНДИЦИОНЕР ИЛИ ПЕЧЬ?

Цены могут варьироваться от штата к штату и зависят от множества факторов, таких как марка и модель, которую вы выбираете, и даже размер вашего дома. Вот почему мы рекомендуем обратиться к местному дилеру Trane, чтобы запланировать индивидуальную оценку и оценку на дому.Ознакомьтесь с нашим бесплатным онлайн-инструментом оценки и рекомендаций или нашим руководством по ценам для получения более подробной информации.

КАКИЕ ФАКТОРЫ ВЛИЯЮТ НА СТОИМОСТЬ НОВОЙ СИСТЕМЫ ОВК?

Хорошие новости: есть много способов сэкономить на новом Trane, о которых вы можете узнать только при разговоре со своим местным дилером. Они включают местные скидки, налоговые льготы и специальные ограниченные по времени предложения. Кроме того, вот некоторые из основных факторов, влияющих на стоимость новой системы отопления и охлаждения.

МЕСТО
Регион и климат имеют значение при выборе подходящей системы для вашего дома и экономии энергии. Потребности в обогреве и охлаждении будут различаться для жаркого и влажного юга и холодного севера. Кроме того, стоимость установки может варьироваться на 20% в зависимости от того, где вы живете.

РАЗМЕР И КОНСТРУКЦИЯ ДОМА
Большому дому потребуется более крупный блок или даже несколько систем для надлежащего поддержания комфортной температуры — что, конечно, будет стоить больше, чем дом меньшего размера. Кроме того, надлежащие уплотнения на окнах и дверях и качество теплоизоляции вашего дома повлияют на ваши ежемесячные расходы на отопление и охлаждение.

DUCTWORK
Воздуховоды играют решающую роль в определении того, насколько комфортно в вашем доме от комнаты к комнате. При правильной конструкции и установке система воздуховодов может обеспечить максимальный комфорт и минимизировать потребление энергии. Если вы устанавливаете новую систему HVAC в недавно построенном доме или заменяете воздуховоды в текущем доме, добавление воздуховодов увеличит общую стоимость вашей системы HVAC на 2000–3000 долларов.

ТРУДНОСТЬ ПРОЕКТА
Если ваша новая система предназначена для труднодоступного места или если вы живете в старинном доме, который требует модернизации, вы увидите, что стоимость установки системы отопления, вентиляции и кондиционирования воздуха вырастет.Только после оценки на месте можно будет обнаружить такие затраты.

КАЧЕСТВО ВОЗДУХА В ПОМЕЩЕНИИ И ПОДКЛЮЧЕННЫЕ ТЕРМОСТАТЫ SMART
Наряду с традиционной системой отопления и охлаждения у вас есть возможность улучшить общее качество воздуха в вашем доме с помощью воздухоочистителя Trane CleanEffects ™ или добавить климатические зоны с помощью ComfortLink ™ II Zoning System или воспользуйтесь преимуществами новейшего умного дома, подключенного к термостату.

ОТОПИТЕЛЬНЫЕ И ОХЛАЖДАЮЩИЕ ИЗДЕЛИЯ

ПЕЧЬ
Все печи состоят из четырех основных компонентов: 1) горелок, подающих и сжигающих топливо, 2) теплообменников, 3) воздуходувки и 4) дымохода, который действует как выхлоп для газообразных побочных продуктов. Топка сжигает топливо и разносит его по дому.

КОНДИЦИОНЕР
Кондиционер забирает тепловую энергию из дома и передает ее наружному воздуху. Наиболее распространенная установка для жилых домов — это сплит-система, которая включает в себя испарительный теплообменник внутри дома и внешний теплообменник конденсационной установки.

ТЕПЛОВОЙ НАСОС
Тепловой насос — это энергоэффективный вариант, который следует рассмотреть, если вы живете в зоне с мягким климатом.Он использует наружный воздух для обогрева дома зимой и охлаждения летом.

ВОЗДУШНЫЙ ОБРАБОТЧИК
Воздухообрабатывающий агрегат обычно работает с тепловым насосом для циркуляции воздуха по всему дому. Если вы ищете традиционный кондиционер или печь, вам не понадобится кондиционер, поскольку в этих системах есть внутренние детали, необходимые для циркуляции воздуха.

БЕСПРОВОДНЫЕ СИСТЕМЫ
Бесконтактные системы — отличный вариант для обогрева или охлаждения отдельной комнаты в вашем доме без хлопот по установке воздуховодов.

ТЕРМОСТАТ
Обычно термостаты делятся на две категории: традиционные или подключаемые. Обычно подключаемые элементы управления могут интегрироваться с другими системами умного дома и со временем научиться наиболее эффективно нагревать и охлаждать ваш дом. Традиционные элементы управления проще, но некоторые из них также предлагают программируемые функции.

УСЛОВИЯ НАГРЕВА И ОХЛАЖДЕНИЯ

AFUE
Измеряет эффективность печи по преобразованию тепла в энергию.Более высокий процент означает более высокую эффективность и более низкие затраты на энергию.

SEER
Измеряет эффективность охлаждения кондиционера или теплового насоса. Более высокое число означает большую эффективность и меньшие затраты на электроэнергию.

HSPF
Коэффициент тепловой эффективности тепловых насосов. HSPF 8 или более считается высокой эффективностью.

SPLIT SYSTEM
Сплит-система состоит из двух частей: наружного блока и внутреннего блока.Сплит-системы являются наиболее распространенными системами отопления, вентиляции и кондиционирования воздуха в современных домах.

УПАКОВАННАЯ СИСТЕМА
Комплексные системы представляют собой комплексные решения, в которых большинство компонентов для обогрева и / или охлаждения размещено в одном шкафу.

СТУПЕНЕЙ НАГРЕВА
Относится к количеству настроек печи или теплового насоса. Переменные или многоступенчатые системы предлагают более точный контроль температуры и работают более эффективно, чем одноступенчатые системы.

СТУПЕНЕЙ ОХЛАЖДЕНИЯ
Относится к количеству настроек кондиционера или теплового насоса. Регулируемые или многоступенчатые системы предлагают более точный контроль температуры и работают более эффективно, чем одноступенчатые кондиционеры.

ENERGY STAR ^®
Обозначение ENERGY STAR разработано, чтобы помочь потребителям идентифицировать энергоэффективные продукты.

ГИБРИДНАЯ СИСТЕМА
Гибридная двухтопливная система — это электрический тепловой насос, совмещенный с газовой печью.

ГРАФИК СЕЗОННОГО ТЕХОБСЛУЖИВАНИЯ

Независимо от того, новая ли ваша система и все еще находится на гарантии или старше 10 лет, плановое техническое обслуживание может подготовить вас к предстоящему сезону, продлить срок службы вашей системы и выявить проблемы, прежде чем они станут дорогостоящим ремонтом.

Система отопления (печь или тепловой насос)
Запишитесь на прием в конце лета или в начале осени, перед отопительным сезоном.

Кондиционер
Назначьте встречу в конце зимы или начале весны, до начала сезона охлаждения

ОТРЕМОНТИРОВАТЬ ИЛИ ЗАМЕНИТЬ? ОТКУДА ВЫ ЗНАЕТЕ?

Замените систему, когда:

• Требует частого ремонта.
• Плохая работа.
• Ваши затраты на электроэнергию растут.

Замените кондиционер, если:

• Ему больше 10 лет.
• Имеет рейтинг 10 SEER или меньше.

Замените печь, если:

• Ему больше 15 лет.
• Имеет рейтинг AFUE не более 80%.

Замените тепловой насос, если:

• Ему больше 10 лет.
• Имеет рейтинг 10 SEER или меньше | 8 HSPF или меньше.

ФИНАНСОВЫЙ СОВЕТ: СОБЛЮДАЙТЕ ПРАВИЛО $ 5 000
Возьмите возраст оборудования и умножьте его на предполагаемую стоимость ремонта. Если сумма превышает 5000 долларов, вам следует подумать о замене устройства.

ПОЧЕМУ СЛЕДУЕТ ОБРАТИТЬСЯ С ДИЛЕРОМ?

Дилер — ваш лучший и единственный ресурс, который сможет по-настоящему оценить ваши домашние потребности в HVAC. Кроме того, они могут вместе с вами порекомендовать индивидуальное решение, соответствующее вашему дому и бюджету. Они могут помочь вам с:

• Индивидуальная оценка дома
• Экстренный ремонт и сезонное обслуживание
• Оценка качества воздуха в помещении
• Местные скидки и специальные предложения

ЗНАЕТЕ ЛИ ВЫ?

• Более половины энергии, потребляемой в вашем доме, идет на отопление и охлаждение. *
• Вы можете сэкономить в среднем до 576 долларов в год за счет перехода на более энергоэффективную систему отопления, вентиляции и кондиционирования воздуха. **
• Если вы при переходе на квалифицированную, энергоэффективную систему отопления, вентиляции и кондиционирования воздуха, вы можете иметь право на налоговые льготы и скидки.
• Ваш местный дилер может предложить специальные предложения и местные скидки.

Последний совет

Теперь, когда вы знаете основы, поговорите со своим местным дилером Trane для получения подробной оценки и рекомендаций относительно того, какое решение для обогрева и охлаждения подходит именно вам.

* Министерство энергетики, 2010. ** На основе калькулятора экономии Energy Star для 3-тонного теплового насоса 21 SEER / 10 HSPF и программируемого термостата по сравнению с отраслевым стандартом 13 SEER / 7.7 HSPF 3-тонный тепловой насос и стандартный термостат в Санкт-Петербурге. .Луи, штат Миссури.

Основы системы отопления и охлаждения: советы и рекомендации

После того, как воздух нагреется или охладится у источника тепла / холода, его необходимо распределить по различным комнатам вашего дома. Это может быть достигнуто с помощью систем с принудительной подачей воздуха, гравитации или излучения, описанных ниже.

Системы с принудительной подачей воздуха

Система с принудительной подачей воздуха распределяет тепло, производимое печью, или холод, производимый центральным кондиционером, через вентилятор с электрическим приводом, называемый нагнетателем, который заставляет воздух через систему металлических каналов комнаты в вашем доме. По мере того, как теплый воздух из печи втекает в комнаты, более холодный воздух в комнатах стекает через другой набор каналов, называемый системой возврата холодного воздуха, в печь для обогрева. Эта система регулируется: вы можете увеличивать или уменьшать количество воздуха, проходящего через ваш дом. В центральных системах кондиционирования воздуха используется та же система принудительной подачи воздуха, включая вентилятор, для распределения холодного воздуха по комнатам и возврата более теплого воздуха для охлаждения.

Проблемы с системами приточной вентиляции обычно связаны с неисправностью вентилятора.Воздуходувка также может быть шумной и добавляет стоимость электроэнергии к стоимости топочного топлива. Но поскольку в ней используется воздуходувка, система приточной вентиляции — это эффективный способ направлять переносимое по воздуху тепло или холодный воздух по всему дому.

Gravity Systems

Gravity Systems основаны на принципе подъема горячего воздуха и опускания холодного воздуха. Следовательно, гравитационные системы нельзя использовать для распределения холодного воздуха от кондиционера. В гравитационной системе печь располагается рядом с полом или под ним.Нагретый воздух поднимается по воздуховодам и попадает в пол по всему дому. Если печь расположена на первом этаже дома, тепловые регистры обычно располагаются высоко на стенах, потому что регистры всегда должны быть выше печи. Нагретый воздух поднимается к потолку. По мере того, как воздух охлаждается, он опускается, входит в каналы возвратного воздуха и возвращается в печь для повторного нагрева.

Другой основной системой распределения для отопления является излучающая система. Источником тепла обычно является горячая вода, которая нагревается печью и циркулирует по трубам, встроенным в стену, пол или потолок.

Радиантные системы

Радиантные системы работают, нагревая стены, пол или потолок комнат или, чаще, обогревая радиаторы в комнатах. Затем эти предметы нагревают воздух в комнате. В некоторых системах используются электрические нагревательные панели для выработки тепла, которое излучается в комнаты. Как и гравитационные настенные обогреватели, эти панели обычно устанавливают в теплом климате или там, где электричество относительно недорогое. Излучающие системы нельзя использовать для распределения холодного воздуха от кондиционера.

Радиаторы и конвекторы, наиболее распространенные средства распределения лучистого тепла в старых домах, используются в системах водяного отопления. Эти системы могут зависеть от силы тяжести или от циркуляционного насоса для циркуляции нагретой воды от котла к радиаторам или конвекторам. Система, в которой используется насос или циркуляционный насос, называется гидравлической системой.

Современные системы лучистого отопления часто встраиваются в дома, построенные на бетонных плитах. Под поверхностью бетонной плиты прокладывается сеть водопроводных труб.Когда бетон нагревается трубами, он нагревает воздух, соприкасающийся с поверхностью пола. Плита не должна сильно нагреваться; в конечном итоге он будет контактировать с воздухом во всем доме и нагревать его.

Излучающие системы — особенно когда они зависят от силы тяжести — подвержены ряду проблем. Трубы, используемые для распределения нагретой воды, могут забиться минеральными отложениями или наклониться под неправильным углом. Также может выйти из строя бойлер, в котором вода нагревается у источника тепла. В новых домах системы горячего водоснабжения устанавливают редко.

В следующем разделе вы узнаете, как термостат и другие элементы управления используются для поддержания микроклимата в помещении, создаваемого вашими системами отопления и охлаждения.

Что такое система HVAC и как она работает?

Что такое система HVAC и как она работает?

7 января 2019

Что такое система HVAC?

В первую очередь, HVAC означает отопление, вентиляцию и кондиционирование воздуха. Эта система обеспечивает отопление и охлаждение жилых и коммерческих зданий. Вы можете найти системы HVAC где угодно, от частных домов до подводных лодок, где они обеспечивают средства для экологического комфорта. Эти системы, которые становятся все более популярными в новом строительстве, используют свежий воздух снаружи для обеспечения высокого качества воздуха в помещении. V в HVAC или вентиляции — это процесс замены или обмена воздуха в помещении. Это обеспечивает лучшее качество воздуха в помещении и включает удаление влаги, дыма, запахов, тепла, пыли, переносимых по воздуху бактерий, углекислого газа и других газов, а также контроль температуры и пополнение запасов кислорода.

Как работает система отопления, вентиляции и кондиционирования воздуха

Три основные функции системы HVAC взаимосвязаны, особенно при обеспечении приемлемого качества воздуха в помещении и теплового комфорта. Ваша система отопления и кондиционирования воздуха часто является одной из самых сложных и обширных систем в вашем доме, но когда она перестанет работать, вы скоро узнаете! Ваша система HVAC состоит из девяти частей, которые вы должны знать: возврат воздуха, фильтр, выпускные отверстия, воздуховоды, электрические элементы, наружный блок, компрессор, змеевики и нагнетатель.

Возврат воздуха

Возврат воздуха — это часть вашей системы, которая отмечает начальную точку цикла вентиляции. Этот возврат всасывает воздух, втягивает его через фильтр, а затем направляет в основную систему. Совет от профессионала: не забывайте часто вытирать пыль с ваших возвращаемых фильтров, поскольку на ваших фильтрах легко может скапливаться мусор и пыль.

Фильтр

Ваш фильтр — это вторая часть возвратного воздушного потока, через которую проходит воздух. Совет от профессионала: не забывайте регулярно менять фильтры, чтобы ваша система оставалась в отличной форме.

Выхлопные отверстия

Другая часть вашей системы — это выпускные отверстия, через которые выводятся выхлопные газы, создаваемые системой отопления. Совет от профессионала: ежегодно проверяйте дымоход или вентиляционную трубу и при необходимости настраивайте их.

Воздуховоды

Ваши воздуховоды — это каналы, по которым проходит нагретый или охлажденный воздух. Совет профессионала: очищайте воздуховоды каждые 2–5 лет, чтобы все оставалось в рабочем состоянии.

Электрические элементы

Эта часть вашей системы может быть немного сложнее, но часто проблемы возникают в первую очередь именно здесь.Совет от профессионала: если что-то не работает, проверьте термостат на предмет срабатывания прерывателя или разряженных батарей.

Наружный блок

Это, вероятно, та часть вашей системы, о которой вы думаете, когда кто-то упоминает систему HVAC. В наружном блоке находится вентилятор, обеспечивающий приток воздуха. Совет от профессионала: держите устройство подальше от мусора и растительности, так как это может вызвать серьезные проблемы, если растения попадут в вентилятор.

Компрессор

Компрессор, входящий в состав наружного блока, отвечает за преобразование хладагента из газа в жидкость и отправку его в змеевики.Совет от профессионала: если что-то не работает, проверьте компрессор. Часто это причина многих сбоев системы.

Катушки

Обычно это другая часть наружного блока, змеевики, охлаждающие воздух, проходящий через него, с небольшой помощью хладагента. Совет от профессионала: ежегодно проверяйте катушки. Если они замерзли, вы можете проверить уровень вашего фильтра и / или хладагента.

Воздуходувка

Воздуходувка всасывает теплый воздух через основную часть агрегата. Совет от профессионала: чем эффективнее проходит воздух, тем долговечнее будет ваша система.

Что входит в систему HVAC

Поскольку теперь мы знаем, что HVAC означает отопление, вентиляцию и кондиционирование воздуха, мы знаем, что это три основные части, входящие в состав всей системы.

Под нагревательным элементом обычно понимается печь или котел. Он включает в себя систему трубопроводов для жидкости, несущей тепло, или воздуховод, если вы работаете с системой принудительной подачи воздуха.

Вентиляционный элемент бывает естественным или принудительным, и когда он принудительный, он чаще всего также используется для очистки воздуха.

Как многие из нас знают, третий и последний элемент системы HVAC — это кондиционер, который является полной противоположностью отопления. Основной упор делается на удаление существующего тепла из интерьера дома.

В чем разница между HVAC и кондиционером

Удивительно, но мы часто получаем этот вопрос. Так в чем же разница между HVAC и кондиционером, спросите вы? Ну, кондиционирование воздуха на самом деле является последней частью того, что означает HVAC, но они часто используются взаимозаменяемо по отношению к любому типу нагревательного или охлаждающего устройства в доме.Подумайте о HVAC как о всеобъемлющем понятии, а о кондиционировании воздуха как об одной части пазла.

Какой бренд HVAC лучший?

В мире HVAC есть немало лидеров, но здесь, в Brennan Heating & Air Conditioning, мы устанавливаем только Lennox, и это по ряду причин. Прежде всего, Lennox производит качественную продукцию уже более века. Кроме того, компания Lennox известна своей репутацией и предлагает высокоэффективные продукты. Наконец, Lennox предоставляет всем своим клиентам информацию, необходимую им для принятия решения о своих следующих инвестициях в улучшение дома.

Сколько лет прослужит система HVAC

Теперь, когда вы точно понимаете, из чего состоит система HVAC, вы, вероятно, задаетесь вопросом, как долго вам прослужит новая. Это действительно зависит от оборудования, чтобы знать, как долго прослужит система. Но если вы будете выполнять рекомендованное вам ежегодное обслуживание, ваше оборудование прослужит вам долгие годы. Вы хотите заменить существующую систему HVAC? Или, может быть, вы хотите добавить еще один? Позвоните своим местным специалистам по отоплению и кондиционированию воздуха в Brennan Heating & Air Conditioning!

Категории: Без категории

типов систем HVAC | HGTV

Если вы провели оценку энергоэффективности своего дома, возможно, у вас была установлена ​​дополнительная изоляция и вы нанимаете специалиста по системам отопления или охлаждения, то сейчас самое время выбрать правильную систему отопления, вентиляции и кондиционирования воздуха для вашего дома.

Новые системы сегодня предоставляют гораздо больше возможностей, таких как регулируемая скорость вращения вентиляторов и несколько ступеней нагрева и охлаждения.

Одноступенчатое отопление и охлаждение популярны в более холодном зимнем климате, а также в жарких и влажных регионах, уважительно, потому что системы созданы для обеспечения комфорта в самые холодные или самые теплые дни года. Но это также означает, что большую часть времени эти системы отопления или кондиционеры работают на полную мощность, когда в этом нет необходимости.Вот где пригодится многоступенчатая система, которая поможет вам сэкономить энергию и деньги.

«Вы можете получить одноступенчатую систему с регулируемой скоростью вращения вентилятора для создания переменного воздушного потока», — говорит Дональд Пратер, менеджер по техническим услугам компании Air Conditioning Contractors of America (ACCA). Хотя это разнообразие ограничено, подчеркивает он. Вы можете не ощутить большой разницы, потому что блок нагрева или охлаждения все еще работает с максимальной мощностью.

Зонированные системы HVAC могут обогревать или охлаждать отдельные области вашего дома, управляя зонными клапанами или зонными заслонками внутри вентиляционных отверстий или воздуховодов, которые выборочно блокируют поток воздуха. Зонированные системы могут сэкономить вам энергию и деньги, обогревая или охлаждая определенные области только тогда, когда вам это нужно.

Увлажнители и осушители

могут быть добавлены в качестве дополнительных устройств к системам отопления и охлаждения, и если вы живете в очень сухом или влажном климате, эти обновления обязательно должны быть в вашем списке.Оптимальной для человека считается относительная влажность около 50 процентов.

С помощью этих систем вы можете автоматически контролировать уровень влажности в доме при обогреве и охлаждении, хотя это невозможно в системах водяного отопления, в которых используются бойлеры. С системами влажности / осушения, встроенными в вашу печь или кондиционер, вы не можете контролировать уровень влажности, когда система не включена. При желании вы можете добавить для этого отдельные системы увлажнения / осушения.

По данным Министерства энергетики США, современные традиционные системы отопления могут достигать эффективности до 97 процентов, преобразуя почти все топливо в полезное тепло для вашего дома.

Нагревательные блоки можно разделить на печи, которые подают нагретый воздух через воздуховоды, которые являются популярным типом систем отопления в Соединенных Штатах, такие как бойлеры, которые нагревают воду для паровых радиаторов или системы принудительной подачи воды с радиаторами плинтуса, электрические тепловые и тепловые насосы. .В печах в качестве топлива обычно используется природный газ или пропан, а в котлах можно использовать газ или мазут.

Seek Annual Fuel Utilization Efficiency (AFUE) рейтинги (процент эффективности) в 80-х и 90-х годах. Национальный минимум для печей в США составляет 78 процентов. Ищите сертифицированные Energy Star системы, которые являются более энергоэффективными, и подумайте о герметичных установках и установках для сжигания, которые направляют наружный воздух непосредственно в горелку и выводят его наружу.Это наиболее эффективные системы, которые не создают риска отвода дымовых газов.

Полностью электрические печи имеют рейтинг AFUE от 95 до 100 процентов, но они неэкономичны во многих частях страны. Вы также можете использовать электрические тепловые насосы для обогрева или охлаждения частей или всего вашего дома. Некоторые тепловые насосы также могут быть добавлены в печи, чтобы снизить потребление газа или пропана.

В теплых полах или системах водяного отопления часто используются трубопроводы под полом.Гибкие трубки заполняются водой или раствором гликоля для обогрева бетона или другого пола. Они могут быть довольно эффективными и требуют наличия бойлера или теплового насоса. И их можно дооснастить, если аккуратно установить под деревянную обшивку пола. Хотя излучающие системы намного эффективнее, если они встроены в бетонный пол, который будет удерживать тепло и медленно его выделять.

Системы кондиционирования воздуха

сегодня бывают разных размеров и типов, и то, что вы решите добавить или модернизировать в своем доме, зависит от уже имеющихся систем, а также от климата.

Если вы живете на юге, вам, вероятно, понадобится центральная система кондиционирования воздуха или система кондиционирования всего дома. Жители Севера могут выбрать переносные оконные блоки, которые можно разместить внутри окна на несколько месяцев в году. И многие из них могут выбрать такие системы, как бесканальные мини-перегородки, которые являются частью дома, а часть — снаружи.

Лучшие современные кондиционеры используют на 30-50 процентов меньше энергии для обеспечения того же количества охлаждения, что и кондиционеры середины 1970-х годов. Даже если вашему кондиционеру всего 10 лет, вы можете сэкономить от 20 до 40 процентов затрат на охлаждение, заменив его более новой, более эффективной моделью.

Наиболее широко известный рейтинг эффективности — это сезонный рейтинг энергоэффективности (SEER). SEER 13 — это минимальная эффективность, которую вы должны учитывать, но более высокая эффективность, вероятно, будет рентабельной. Некоторые системы центрального кондиционирования имеют значение SEER 16. В жарком и сухом климате следует смотреть на рейтинг энергоэффективности (EER), который показывает, насколько хорошо система будет работать в пиковых условиях.Также ищите системы с рейтингом Energy Star для лучшей энергоэффективности.

Кондиционеры состоят из трех важных частей: компрессора, конденсатора и испарителя. Компрессор и конденсатор обычно расположены на внешней стороне кондиционера, а испаритель — внутри. Большинство центральных систем кондиционирования воздуха в домах — сплит-системы.

Многие сегодня используют бесканальные мини-сплит-системы, которые могут быть установлены мастерами своими руками, хотя это довольно сложный проект, поскольку необходимо установить внутренние и внешние блоки, а линии хладагента и конденсации должны быть проложены между ними. элементы.По данным Министерства энергетики США, эти системы могут стоить от 1500 до 2000 долларов за тонну.

В некоторых странах с жарким, но не влажным климатом, например на юго-западе, используются испарительные охладители, также называемые охладителями для болот, которые охлаждают наружный воздух, пропуская его через водонасыщенные подушки, заставляя воду испаряться в нем. Затем более холодный воздух направляется в дом и выталкивает более теплый воздух через открытые окна. Комнатные кондиционеры, которые вписываются в окна или могут быть установлены в стенах, являются хорошим вариантом для охлаждения определенных помещений.

Правильный выбор размеров очень важен для эффективного кондиционирования воздуха. Единица большего размера не обязательно лучше, потому что слишком большая единица не может охладить область равномерно. Небольшая установка, работающая в течение длительного периода, работает более эффективно и эффективнее при осушении, чем большая установка, которая слишком часто включается и выключается.

Исходя только из размера, для кондиционера обычно требуется 20 британских тепловых единиц (БТЕ) ​​на каждый квадратный фут жилой площади.Другими важными факторами, которые следует учитывать при выборе кондиционера, являются высота комнаты, местный климат, затенение и размер окон. Также ищите фильтр, который легко выдвигается для регулярной очистки, логически расположенные элементы управления, цифровое считывание настройки термостата, встроенный таймер и рейтинг энергоэффективности Energy Star. Согласно Министерству энергетики, замена старого блока с рейтингом EER 5 на блок с EER 10 может вдвое сократить ваши затраты на электроэнергию.

Может быть, вам не нужно заменять эту систему отопления или охлаждения, и вы можете обойтись одним или двумя ключевыми исправлениями.Есть множество недорогих возможностей, которые помогут вам сэкономить деньги.

В котлах или печах, работающих на газе и жидком топливе, добавление вентиляционной заслонки перекрывает потерю воздуха в дымоходе, когда котел или печь не работают. Устройства прерывистого зажигания выключают контрольные лампы в старых системах, когда они не нужны. Уменьшение размера отверстия или сопла газовой горелки в системах, работающих на жидком топливе, или перегородок в системе, работающей на газе, может эффективно уменьшить или уменьшить габаритные размеры системы.

Также можно удалить лишние радиаторы. Регулирующие аквастаты для водогрейных котлов регулируют температуру горячей воды в соответствии с внешними температурами и могут сэкономить 10 процентов затрат на топливо. А реле с выдержкой времени для водогрейных котлов заставляет горячую воду циркулировать по системе, не запуская котел. Система, работающая на жидком топливе, также может получить выгоду от барометрической заслонки дымохода, которая предотвращает попадание слишком большого количества тепла в дымоход. Министерство энергетики предлагает более подробную информацию о вариантах модернизации газовых и нефтяных систем.

В этих случаях может помочь установка осушающей тепловой трубки. Процесс, с помощью которого они работают, немного сложен, но они могут быть адаптированы к большинству систем кондиционирования воздуха и тепловых насосов. Обычно они расположены по обе стороны от змеевика испарителя кондиционера.

Если у вас есть старая, неэффективная горелка на масляном котле, вы можете заменить всю горелку. Горелка с удержанием пламени блокирует поток воздуха в дымоход, когда установка не работает, что позволяет сэкономить до 20 процентов на расходах на топливо при стоимости около 500 долларов, сообщает Министерство энергетики США.

Для систем кондиционирования воздуха, если у вас старый центральный кондиционер, вы можете выбрать замену наружного компрессора современным высокоэффективным агрегатом. Если вы это сделаете, проконсультируйтесь с местным подрядчиком по отоплению и охлаждению, чтобы убедиться, что новый компрессор правильно согласован с внутренним блоком. Системы кондиционирования естественным образом осушают воздух, поскольку они охлаждают ваш дом, но могут не справиться с влажностью в некоторых очень влажных климатических условиях.

Системы центрального отопления и охлаждения

Когда дело доходит до экономии на счетах за коммунальные услуги, отличное место для начала — узнать как можно больше о своей системе отопления, вентиляции и кондиционирования воздуха (HVAC). По данным Министерства энергетики США, половина энергии, используемой в вашем доме, идет на отопление и охлаждение. Вот почему так важно искать возможности повышения эффективности этих систем.

Вот несколько стратегий, которые могут рассмотреть домовладельцы:

1.Заменить старое или вышедшее из строя механическое оборудование. Если вашему отопительному или охлаждающему оборудованию более 10 лет, он требует дорогостоящего ремонта или вам больше не удобно, возможно, пришло время его заменить.

При замене ищите оборудование с сертификатом производительности, которое гарантирует вам точность заявлений производителей об энергоэффективности. Вы можете выполнить поиск в бесплатном Справочнике сертифицированных характеристик продукции AHRI, чтобы найти сертифицированное оборудование для систем отопления, вентиляции и кондиционирования воздуха и сравнить рейтинги эффективности различных моделей.

При замене систем охлаждения и отопления важно понимать, как определяется их энергоэффективность. Узнайте о SEER как о рейтинге энергоэффективности для систем центрального кондиционирования воздуха и тепловых насосов с воздушным тепловым насосом.

2. Обратитесь к квалифицированному установщику. Убедитесь, что вы нанимаете сертифицированного NATE техника, который правильно подберет, правильно подберет и установит оборудование в вашем доме. Ваш подрядчик должен определить правильный размер вашего оборудования, используя инструмент расчета размеров ACCA / ANSI Manual J, который учитывает конкретные атрибуты вашего дома.

Важно, чтобы монтаж воздуховодов выполнял квалифицированный специалист по HVAC. В противном случае плохо установленная система воздуховодов может привести к снижению производительности системы и более высоким, чем ожидалось, счетам за коммунальные услуги. Квалифицированный техник определит размер системы воздуховодов в соответствии с расчетными процедурами ACCA Manual D (или эквивалентными).

3. Надежно загерметизируйте и изолируйте. Уплотнение и изоляция могут снизить общее потребление энергии более чем на 20 процентов. В первую очередь сосредоточьтесь на воздуховодах, которые проходят через некондиционное пространство, такое как гараж или чердак, и заклейте воздуховоды мастикой или лентой на фольгированной основе. После герметизации изолируйте воздуховоды, обернув их изоляцией.

Убедитесь, что в вашем доме имеется соответствующая изоляция. Хорошо изолированный дом помогает снизить нагрузку на вашу систему отопления, вентиляции и кондиционирования воздуха. Министерство энергетики рекомендует минимальные уровни изоляции для каждой части дома в зависимости от вашего климата. Эту информацию можно найти на веб-сайте ENERGY STAR.

4. Установите программируемый термостат. По данным Агентства по охране окружающей среды (EPA), программируемый термостат может сэкономить вам около 150 долларов в год на расходах на электроэнергию, если он используется должным образом. Рекомендуется для людей, которые находятся вне дома в определенное время дня в течение недели.

Для увеличения экономии энергии EPA рекомендует вам:

• Установите термостат на энергосберегающую температуру в течение длительного времени, например, днем, когда никого нет дома, и ночью.
• Не поддавайтесь желанию изменить заранее запрограммированные настройки. Каждый раз, когда вы это делаете, вы потребляете больше энергии и в конечном итоге можете платить больше по счету за электроэнергию.
• Установите кнопку «удерживать» на постоянную энергосберегающую температуру, когда уезжаете на выходные или в отпуск.
• Устанавливайте термостат вдали от обогревателей или охлаждающих регистров, приборов, освещения, дверных проемов, световых люков и окон, а также в местах, на которые попадают прямые солнечные лучи или сквозняки.Лучше всего подойдут внутренние стены.
• Если у вас есть тепловой насос, вам может потребоваться специальный программируемый термостат, чтобы обеспечить максимальную экономию энергии круглый год. Перед тем, как выбрать термостат, проконсультируйтесь с вашим продавцом или подрядчиком.

5. Регулярно обслуживайте свое оборудование.

• Проверьте фильтр и замените его, если он загрязнен, или в соответствии с рекомендациями производителя.Регулярная замена фильтра предотвращает скопление пыли на ребрах змеевика испарителя. Содержание фильтра в чистоте также может снизить потребление энергии на 5-15 процентов. Перед тем, как вытащить фильтр, отключите питание печи, чтобы вентилятор не включился и не продул всю систему пылью. Обязательно установите фильтр в соответствии с инструкциями производителя.
• Уберите мусор, такой как листья, трава, сорняки и растения, которые блокируют поток воздуха через наружный конденсаторный блок, который представляет собой большую металлическую коробку во дворе рядом с вашим домом.Все, что скапливается на ребрах устройства, блокирует воздушный поток и снижает его эффективность. Срезанная трава, выброшенная газонокосилкой, — особенно частые нарушения.
• Время от времени очищайте наружный конденсаторный блок, обрызгивая его из водяного шланга.
• Убедитесь, что вентиляционные отверстия в вашем доме не закрыты мебелью.
• Убедитесь, что вентиляционные отверстия в доме не закрыты.Воздух в вашем доме должен легко циркулировать через вентиляционные отверстия. Ваша печь работает меньше, если нагретый воздух не заблокирован, а более холодный воздух может свободно циркулировать обратно.
• Установите высокую скорость вентилятора, кроме очень влажной погоды. Когда влажно, установите низкую скорость; вы получите меньше охлаждения, но циркуляция воздуха сделает его более прохладным.
• Наймите профессионала для обслуживания вашей системы центрального охлаждения и отопления. Хорошо обученный техник найдет и устранит проблемы в вашей системе центрального охлаждения и отопления. Однако не все специалисты по обслуживанию имеют одинаковый уровень подготовки. Ищите техника, сертифицированного North American Technician Excellence (NATE). Щелкните здесь, чтобы найти сертифицированного NATE технического специалиста в вашем районе.

Обязательно настаивайте, чтобы техник:

• Проверьте правильность количества хладагента и проверьте его на утечки.
• Улавливайте хладагент, который необходимо удалить из системы.
• Проверьте и герметизируйте воздуховоды в центральных системах.
• Измерьте поток воздуха через змеевик испарителя.
• Проверить точность термостата.
• Проверьте правильность последовательности электрического управления и убедитесь, что система отопления и система охлаждения не могут работать одновременно.
• Осмотрите электрические клеммы, очистите и затяните соединения и при необходимости нанесите непроводящее покрытие.
• Смажьте моторы и проверьте ремни на герметичность и износ. Ослабленные ремни могут увеличить время работы печи. Замените изношенные или потрескавшиеся ремни. Две или три капли масла в моторе обеспечат его бесперебойную работу. (Герметичные двигатели воздуходувки не требуют смазки. Если у вас есть вопросы, обратитесь к руководству пользователя или позвоните специалисту по отоплению.)
• Убедитесь, что дверцы воздуходувки установлены правильно. Это позволяет отделить побочные продукты горения, такие как окись углерода, от теплого воздуха, циркулирующего в вашем доме.
• Убедитесь, что выпускной дымоход снаружи свободен от препятствий и находится в хорошем состоянии от топки до крышки крыши, а все соединения надежно закреплены. Подрядчик проверит это, сняв заглушку дымохода возле печи и водонагревателя и посмотрев через дымоход наружу.Крышку дымохода необходимо надежно заменить. Если печь или водонагреватель находится в замкнутом помещении или туалете, им нужно много воздуха. Этим приборам для нормальной работы требуется десять кубических футов воздуха на один кубический фут природного газа. Печные помещения или туалеты должны иметь дверные жалюзи или вентиляционные отверстия или канал, выходящий непосредственно наружу, чтобы обеспечить достаточное количество воздуха для горения.

Как работает упакованная система | HVAC

Типы комплектных блоков

• Компактные кондиционеры: компрессор, змеевики, кондиционер — все размещено в шкафу с одной коробкой.Комплектный кондиционер также может обеспечивать ограниченное тепло за счет использования электрического ленточного обогревателя.
Корпусные тепловые насосы
• : в корпусных тепловых насосах используется технология тепловых насосов для охлаждения и обогрева вашего дома.

• Компактный газо-электрический агрегат: Компактный газо-электрический агрегат сочетает в себе кондиционер и газовую печь.
Компактная двухтопливная система
• : комбинированная двухтопливная система содержит тепловой насос, способный нагревать и охлаждать, а также газовую печь.Этот тип комплектной системы оптимизирует источник тепла для конкретных условий.

Как работает каждая упакованная система

Работа зависит от конфигурации, но комплексные системы обычно обогревают и охлаждают ваш дом так же, как их автономные аналоги. Воздуховоды с однокамерной системой немного отличаются. Воздуховод прикрепляется к системе, а не к различным компонентам в вашем доме.

Компонент системы кондиционирования воздуха в комплексной системе

• Используя электричество в качестве источника энергии, внутренние компоненты устройства обеспечивают цикл циркуляции хладагента.
• Теплый воздух втягивается вентилятором и затем проходит над холодным змеевиком испарителя, охлаждая его.
• Охлажденный осушенный воздух направляется по каналам в различные помещения внутри вашего дома.

Компонент обогрева системы упаковки

Комплектные кондиционеры воздуха
• : В дополнение к типичной функции охлаждения, связанной с кондиционером, комплектные кондиционеры способны вырабатывать ограниченное количество тепла с помощью элементов нагревательной ленты.Используя электричество в качестве источника топлива, нагревательные полоски нагреваются, и воздух нагревается, когда он течет по полоскам. Затем теплый воздух проходит через воздуховоды, повышая внутреннюю температуру вашего дома. Этот тип нагревательного элемента в основном используется в более теплом климате, где тепло используется лишь изредка.

Комбинированные тепловые насосы
• : Тепловой насос передает тепло путем реверсирования цикла охлаждения, используемого в типичном кондиционере. Благодаря циклу испарения и конденсации внутренние змеевики нагреваются, и воздух проходит через теплые змеевики.Оттуда нагретый воздух проходит через воздуховоды, чтобы повысить температуру во внутренних комнатах вашего дома.

• Сборная газо-электрическая система: Нагревательным элементом сборной газо-электрической системы является газовая печь. Нагревательная часть системы использует природный газ или пропан для сгорания внутри теплообменника, создавая тепло. По мере того как холодный воздух из внутренних помещений втягивается через возвратный воздуховод, электродвигатель нагнетателя продувает воздух через горячий теплообменник, нагревая воздух.Затем теплый воздух циркулирует по всему дому через воздуховоды.

Двухтопливная комбинированная система
• : Ваша двухтопливная блочная система имеет два варианта нагрева: тепловой насос или газовую печь. При правильной установке и настройке ваша двухтопливная система может определить, будет ли обогревать дом электричеством или газом более экономично. Когда требуется умеренный нагрев, тепловой насос автоматически переключается из режима кондиционирования воздуха, чтобы обеспечить теплый воздух. При дальнейшем падении температуры система использует газовую печь для обеспечения надежного и стабильного нагрева.

Льготы

• Эффективность использования пространства — В отличие от блоков сплит-системы, все компоненты полной системы отопления и охлаждения размещены в одном месте, что делает блоки в упаковке идеальными для ситуаций, когда внутреннее пространство ограничено.
• Энергоэффективное нагревание и охлаждение — все упакованные блоки марки Goodman ^® имеют охлаждающую способность 13 SEER или выше. Наши компактные газовые / электрические агрегаты также обеспечивают 80% -ную тепловую мощность AFUE.

Плюсы и минусы принудительного воздушного отопления

Йода был фанатом силы. Но подходит ли вам принудительное воздушное отопление? Вот плюсы и минусы принудительного воздушного отопления.

Ключевое (ые) слово (а): принудительный воздух

Вы знаете, что такое воздушное отопление. Возможно, вы даже знаете, что средняя американская семья тратит около 1200 долларов в год на отопление и охлаждение воздуха. Но вы могли не знать, что такое принудительное воздушное отопление.

Принудительное воздушное отопление — это способ, которым система охлаждения или обогрева распределяет воздух по всему дому или строению.Воздух проталкивается через воздуховоды и вентиляционные отверстия, подключенные к устройству, которое нагревает или охлаждает.

Противостоит центральной системе кондиционирования воздуха. Блок почти всегда находится на открытом воздухе и по-прежнему использует воздуховоды и вентиляционные отверстия. Но этот воздух используется в замкнутом контуре, где тепло отводится или отводится из вашего дома в зависимости от того, используете ли вы тепло или кондиционер.

У метода принудительного воздушного отопления есть свои плюсы и минусы. Примите во внимание эти моменты, прежде чем покупать тот или иной продукт для дома.

Энергоэффективность

В системах воздушного отопления с принудительной циркуляцией воздуха используется природный газ, одно из самых доступных веществ, в отличие от воды или электричества. Это не только доступно, но и экологически безопасно.

Новые технологии также позволили этим системам обеспечить еще больший уровень эффективности вашей печи.

Плюсы и минусы принудительного воздушного отопления

Принудительное воздушное отопление поможет согреться зимой. Убедитесь, что тот блок, который вы решите использовать, является наиболее полезным для вашего пространства.

Плюсы

Принудительный воздух — это комплексный, доступный по цене вариант, одновременно разумный и эффективный. Отопление быстрое и имеет смысл для многих домовладельцев.

Время нагрева

Больше, чем любая другая система отопления, система принудительной подачи воздуха обеспечивает быструю прокачку теплого воздуха по дому.

Воздух нагревается напрямую, а затем быстро выпускается по всему дому с помощью системы воздуховодов. Этот процесс занимает мало времени или совсем не занимает его, в отличие от других, когда воздух должен распределяться из центральной системы или вода должна быть нагрета.

Простой процесс установки

В то время как вам, возможно, придется разорвать полы, чтобы установить что-то вроде лучистого обогревателя, принудительное воздушное отопление может работать с системами, которые у вас уже есть в вашем доме.

Если у вас уже есть воздуховоды для кондиционера, это ускоряет процесс установки. Каналы принудительного воздушного отопления могут работать с этими воздуховодами и минимизировать процесс установки.

Рентабельность

Другие системы, такие как лучистые обогреватели, дороже, чем принудительное воздушное отопление.Для повышения эффективности получаемого вами обогрева принудительное воздушное отопление очень эффективно при разумной цене.

Поскольку установка принудительного воздушного отопления обычно проще, чем другие альтернативы, это также снижает общую цену.

Надежность

Системы отопления, использующие электричество или тепловые насосы, имеют гораздо более высокую вероятность выхода из строя, чем системы воздушного отопления.

Воздуховоды более долговечны и содержат меньше рабочих частей, чем эти другие системы, поэтому вы можете рассчитывать на них, чтобы они продолжали работать, когда вам абсолютно необходимо отапливать дом.Это создает для вас душевное спокойствие — еще одно преимущество при выборе надежного метода отопления дома.

Минусы

Хотя принудительная вентиляция — популярный вариант для многих домов, есть несколько недостатков, которые не следует упускать из виду при принятии решений.

Потенциальный риск для здоровья

Поскольку воздух нагнетается в наши дома, это означает, что пыль, частицы и, возможно, плесень также проникают внутрь.

Плесень может начать накапливаться внутри блока принудительной вентиляции и циркулировать по вашему дому, поэтому вы должны следить за тем, чтобы вы содержали блок в надлежащей чистке для безопасности вашей семьи.

Шум

Неважно, насколько современна ваша система отопления, она всегда будет издавать какой-то шум. Он может быть очень хорошо настроен и очень хорошо построен, но полное устранение шума практически невозможно.

Вы проталкиваете воздух через воздуховоды, в которых создается давление, которое производит звук. Тем не менее, в большинстве случаев система отопления любого типа будет издавать какой-то звук.

Центральный контроль температуры

Принудительное воздушное отопление использует один термостат для управления воздухом во всех комнатах.Однако в каждой комнате в доме может быть разная температура.

Расположение комнаты и воздуховодов может привести к тому, что в одних частях дома будет теплее, чем в других. Если бы в каждой комнате был свой контроль температуры, этой проблемы можно было бы избежать. Однако индивидуальный контроль температуры обычно невозможен.

Герметичные воздуховоды

Хотя ваши воздуховоды очень надежны, в них также есть вероятность утечки. Если ваша система плохо спроектирована, вы можете начать терять часть эффективности, которой вы когда-то пользовались.

Протекающие воздуховоды также способствуют попаданию вредных веществ в ваш дом.

Внимательно следите за своим счетом за электроэнергию, так как скачок — один из первых признаков того, что ваш воздуховод нуждается в ремонте. Вы также можете ощупать свой дом, чтобы увидеть, не кажется ли вам, что ваша система работает менее эффективно, чем когда-то.

Купи один для своего дома

Не проводите зиму в доме с неисправным обогревателем даже на несколько дней — все знают, как жалко оставаться в доме, где слишком холодно.

Убедитесь, что ваше принудительное воздушное отопление готово к работе до наступления зимы, подготовившись с помощью Masters Heating & Cooling. Если у вас возникла чрезвычайная ситуация с отоплением, они могут обслуживать вас семь дней в неделю, двадцать четыре часа в сутки.

Но перед этим проведите настройку, чтобы убедиться, что все работает правильно. Вам необходимо пройти техническое обслуживание, чтобы не допустить поломки в середине зимы. Техническое обслуживание также может помочь вам сэкономить деньги, позволяя вашим системам работать более эффективно.

Или установите новую систему отопления целиком. Независимо от того, что вы делаете, убедитесь, что вы готовы согреться и уютно встретить впереди эти холодные месяцы.

.
