Аккумулирующий бак для системы отопления

Содержание

  1. Аккумуляторный бак для отопления
  2. Для чего нужен и как работает теплоаккумулятор
  3. Эффективность применения для электрического котла
  4. Конструкция аккумуляторного бака для отопления
  5. Объем буферного бака аккумулятора
  6. Преимущества и недостатки ТА
  7. Аккумуляторный бак отопления — принцип работы
  8. Принцип работы и назначение
  9. Преимущества и недостатки аккумуляторного бака
  10. Преимущества использования буферной емкости для отопления
  11. Цель установки
  12. КПД системы
  13. Преимущества
  14. Технические параметры
  15. Возможные конструкции
  16. Расчет объема
  17. Принцип работы
  18. Польза устройства
  19. Дополнительные расходы

Аккумуляторный бак для отопления

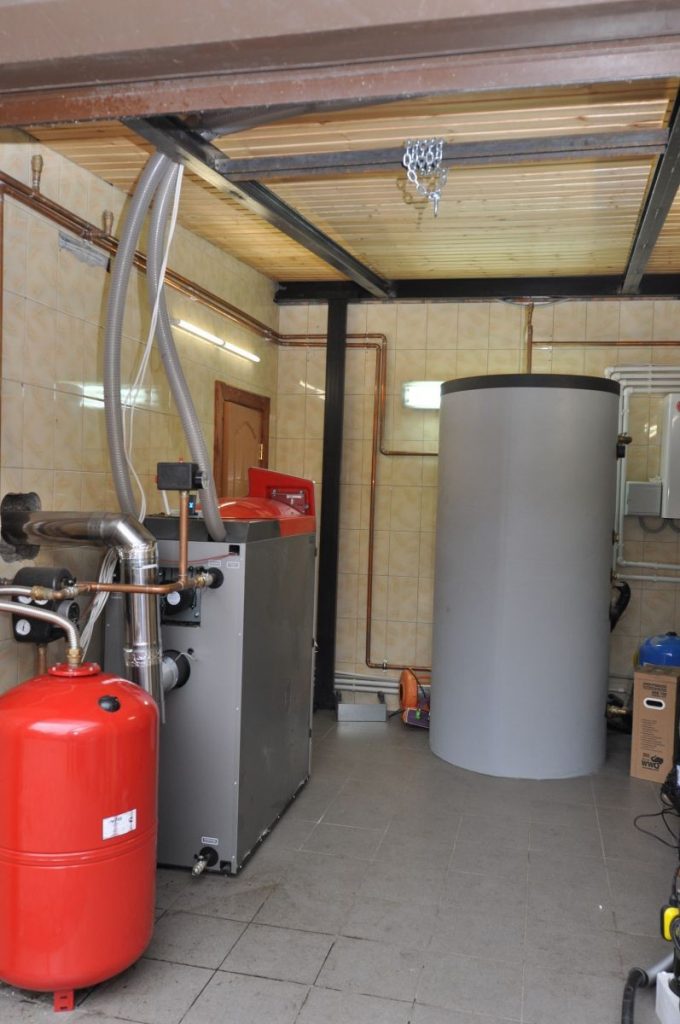

Бак аккумулятор для отопления (серого цвета)

В одной из наших предыдущих статей мы разбирались с тем, какой газовый напольный котел лучше: одноконтурный или двухконтурный . Сегодня мы расскажем о том, как из самого простого одноконтурного твердотопливного котла выжать максимальный КПД, выровнять температуру в теплоносителе и добавить несколько контуров. Речь пойдет про баки аккумуляторы для отопления. Что это за баки такие и стоит ли связываться с ними? И так ли они эффективны на самом деле?

Для чего нужен и как работает теплоаккумулятор

Те, у кого жилье отапливается твердотопливным котлом, знают о том, как трудно добиться стабильной температуры в батареях. Так как температура в топке нагревателя постоянно меняется и на этот процесс повлиять практически нельзя. А как это сделать, когда топливо заложено в топку и уже разгорелось? Можно, конечно, прикрыть подачу воздуха, но эффект будет малоощутимым к тому же долгосрочным. Иными словами, принять оперативные меры не представляется возможным.

Вторая проблема – это время между загрузкой топлива. Естественно, чем реже нужно подбрасывать дрова или уголь в котел, тем лучше, меньше хлопот. Чтобы решить обе эти проблемы можно установить баки аккумуляторы для отопления. Что это такое?

Теплоаккумулятор (ТА) – это герметичная буферная ёмкость большого объёма, в которой аккумулируется тепло во время работы котла. После того как в котле выгорает все топливо, установленный бак аккумулятор в системе отопления постепенно отдает накопленное тепло в контур. Это позволяет сократить количество загрузок топлива и увеличивает КПД нагревателя.

Внутри теплоаккумулятора находится теплоноситель. Это может быть вода или антифриз, при этом нужно понимать, что это тот же теплоноситель, который циркулирует по всему контуру. Принцип работы бака аккумулятора в системе отопления:

  • котел греет воду, и она попадает в ТА, который постоянно заполнен теплоносителем;
  • затем теплоноситель уходит в контур обогрева при этом отдает часть тепла общему объему жидкости резервуара;
  • постепенно температура воды в теплоаккумуляторе растет;
  • из контура обратка тоже приходит в ТА;
  • из буферной емкости обратка передается в котел.

Схема подключения ТА

Подача воды в аккумулирующий бак для отопления осуществляется в верхней части, а обратка выходит в нижней. Эти потоки двигаются в резервуаре в разных направлениях. Задача заключается в том, чтобы они пересекались и осуществлялся теплообмен. В противном случае никакого аккумулирования тепла происходить не будет. При этом нужно не просто перемешать воду в емкости, а сделать это правильно.

Что это значит? Циркуляция должна быть настроена таким образом, чтобы поток подачи опускался вниз к потоку обратки, при этом обратка не должна подниматься вверх. Только в этом случае слой жидкости, который находится между потоками, будет нагреваться.

Настройка циркуляции осуществляется методом подбора мощности насосов до и после аккумулирующего бака для отопления, а также установки одной из трех скоростей их работы. Важно перед насосами ставить фильтры для системы отопления . В противном случае может потребоваться ремонт циркуляционного насоса .

Помимо того, что аккумулирующий бак для системы отопления обогревает жилье, в нем может быть установлен контур для горячего водоснабжения. Также агрегат оснащается дополнительными источниками подогрева, которые выступают в качестве вспомогательных.

Теплоаккумулятор перестает отбирать часть тепла из поступаемого в него теплоносителя только в том случае, если он полностью заряжен. То есть температура воды одинаковая во всех слоях и сравнялась с температурой подачи от котла.

Эффективность применения для электрического котла

Делая небольшое отступление, расскажем о том, что аккумулирующий бак для системы отопления применяется не только в тандеме с твердотопливными котлами, хотя в основном это так. Буферная емкость также может быть использована в системах обогрева с электрическим нагревателем. Но это приемлемо только в том случае, если есть возможность пользоваться ночными тарифами на электроэнергию. Как известно стоимость киловатта энергии в ночное время значительно ниже, чем в дневное.

В целях экономии котел работает только ночью, делает он это беспрерывно, тем самым отапливает жилье и прогревает воду в буферной емкости. За ночь теплоноситель в ТА аккумулирует достаточное количество тепла и в течение дня отдает его в контур. Котел в это время не работает. Днём температура за окном выше, чем ночью, поэтому и теплоноситель остывает не так сильно.

Конструкция аккумуляторного бака для отопления

Аккумуляторный бак для отопления в разрезе

Теперь более подробно остановимся на конструкции теплоаккумулятора. Если резервуар предназначен только для контура обогрева, то его конструкция достаточно простая:

  • герметичный корпус;
  • слой утеплителя;
  • патрубок в верхней части для подачи;
  • патрубок в нижней части для обратки.

Больше ничего не потребуется, но если нужно чтобы аккумуляторный бак для отопления еще и грел воду для хозяйственных нужд, то в корпус резервуара встраивается медный змеевик и, естественно, два патрубка (вход/выход). К входному патрубку подключается холодная вода. Она проходит по змеевику и нагревается от того теплоносителя, который находится в буферной емкости. Из резервуара выходит уже нагретая вода, которая подается на смесители санузла и кухни. При этом от длины медного змеевика зависит, как долго вода пробудет внутри ТА и, соответственно, насколько она нагреется.

Конструкция ТА может иметь не только несколько контуров теплоотдачи, а и несколько источников нагревания. Так, нагрев теплоносителя в резервуаре может осуществляться несколькими способами:

  • от нагревателя;
  • от электрических тэнов.

Электрические тэны могут быть запитаны прямо в сеть и включатся тогда, когда это необходимо. Также современные буферные баки аккумуляторы для отопления оснащены тэном, подключенным к солнечным батареям, что позволяет использовать бесплатную энергию солнца.

Как всегда народные умельцы интересуются, можно ли сделать бак аккумулятор для отопления своими руками. Конечно, можно, если руки на месте, но сказать что это очень просто нельзя. На что нужно обратить внимание:

  • верх резервуара не должен быть плоским, иначе выдавит давлением;
  • патрубки подачи и обратки должны быть в нужных плоскостях;
  • вся конструкция абсолютно герметичная;
  • металл толщиной около 5 мм.

Ниже на видео можно увидеть, как один из народных умельцев сделал аккумуляторный бак для отопления своими руками из бочки.

Объем буферного бака аккумулятора

Давайте разберемся в том, какой объём теплоаккумулятора должен быть. Есть расхожие мнения, которые основываются на расчете исходя из:

  • площади помещения;
  • мощности котла.

Давайте разберемся с каждым из них. Если отталкиваться от площади помещения, то точных рекомендаций быть не может. Так как есть много факторов, влияющих на время автономной работы системы без котла, основной из которых – это теплопотери помещения. Чем лучше утеплен дом, тем дольше буферная емкость сможет обеспечивать жилье теплом.

Примерный расчет, исходя из площади помещения, заключается в том, что объём теплоаккумулятора должен в четыре раза превышать количество квадратных метров. Например, дому площадью 200 м кв подойдет ТА объемов 800 литров.

Конечно, чем больше резервуар, тем лучше, но чтобы нагреть большее количество теплоносителя понадобиться больше мощности нагревателя. Расчет мощности котла делается исходя из отапливаемой площади. Один киловатт прогревает десять метров. Можно поставить и пятитонный резервуар, только если котел не потянет такие объёмы, смысла никакого в установке такого большого теплоаккумулятора не будет. Значит, нужно вносить коррективы в расчет мощности самого котла.

Получается, что, возможно, правильнее делать расчет исходя из мощности котла. Возьмём для примера все тот же дом 200 м кв. Приблизительный расчет объёма буферной емкости следующий – один киловатт энергии прогревает 25 литров теплоносителя. То есть если стоит нагреватель мощностью 20 Вт, то объём ТА должен быть около 500 литров, чего явно недостаточно для такого жилья.

По итогам расчетов можно сделать вывод, что если вы собрались ставить теплоаккумулятор, то нужно учитывать это при подборе мощности котла и брать не один, а два киловатта на десять метров отапливаемой площади. Только тогда система будет сбалансированная. Объём ТА также влияет и на расчет вместительности экспанзомата. Экспанзомат – это расширительный бак, который компенсирует тепловое расширение теплоносителя. Чтобы посчитать его объём нужно взять общий объём теплоносителя в контуре, включая вместительность буферной емкости, и поделить на десять.

Габариты ТА впечатляют

Начнем с преимуществ, которые дает использование бака аккумулятора для гвс и отопления:

  • стабильность температуры в контуре;
  • экономия топлива;
  • сокращение количества загрузок топлива в котел;
  • нагреватель полностью реализует свой потенциал мощности;
  • возможность экономии, если в качестве нагревателя выступает электрический котел;
  • одновременное нагревание теплоносителя в контуре обогрева и горячей воды.

Не бывает ничего, что не имело бы своих недостатков. Так и с теплоаккумуляторами:

  • занимают много места;
  • дорого стоят;
  • нужен более мощный котел.

Все понимают, что каждое дело нужно делать хорошо и качественно, желательно придерживаясь всех правил. На практике, к сожалению, это не всегда возможно. Тут нужно считать деньги, ведь всё всегда упирается именно в них. Применение буферных емкостей действительно помогает сократить расходы на топливо и стабилизировать температуру в контуре. При этом изначально нужно будет купить в два раза мощнее котел, который, естественно, дороже, и купить сам теплоаккумулятор, что тоже недёшево. Можно совершать покупки постепенно, сначала сделать контур без накопительного резервуара, а потом со временем докупить его, если желание не пропадет. При этом нужно будет немного подкорректировать схему разводки труб отопления .

(Оцените статью, будьте первым)

Интересное по теме:


  • Особенности отказа от центрального отопления.

  • Характеристики полипропиленовых труб отоплени.

  • Мембранные и открытые расширительные баки для.

  • Незамерзающие и охлаждающие жидкости для отоп.

Аккумуляторный бак отопления — принцип работы

В последнее время, среди отопительных приборов, аккумулирующий бак для системы отопления занимает лидирующее положение. Эти данные подтверждают статистические показатели покупательского спроса. Такому успеху способствует возможность использования данного прибора не только как отопительного агрегата, но и в качестве аппарата для горячего и холодного водоснабжения.

Принцип работы и назначение

Как правило, отопительная система включает в себя следующий перечень обязательных составляющих:

Стоит отметить, что если рассмотреть отопление в частном доме. то топливом служат, например, дрова или же уголь. При этом, необходим постоянный контроль за состоянием протапливания, горения. Для повышения эффективности, а также для самостоятельной работы системы отопления наиболее разумно использовать аккумулирующий бак отопления.

Главной целью аккумуляторного бака в системах отопления является увеличение самостоятельности системы отопления. Для решения этой задачи используется более объемный теплоноситель. Это способствует увеличению количества теплоты, накапливаемого данным аппаратом. Аккумулирующие баки для отопления устанавливаются путем врезки в систему отопления, тем самым обеспечивают свою изолированность.

Принцип работы бака аккумулятора

Такая система отопления имеет в наличии несколько тепловых источников отопления. а сам бак превращается в центральное звено всей системы.

Когда тепло подается непостоянно, с перерывами, его источники, нагреваясь в аккумулирующем баке, переходят в систему постоянной теплоподачи, тем самым, снижая эксплуатационные затраты. Меньшее потребление энергии тепла позволит уменьшить расходы газа. которые при значительной величине отапливаемой площади могли иметь достаточное большое значение.

При использовании многотарифного способа расчета потребления тепла, аккумуляторные баки становятся идеальным решением данного вопроса. Суть применения этих емкостей заключается в переносе тепла с котла на емкость бака при ночном энергопотреблении.

При использовании топлива в твердой форме, вся отопительная система функционирует за счет твердотопливного котла. который, в свою очередь, максимально эффективно отапливает буфферный бак аккумулятор. Данный процесс осуществляется независимо от того, в каком состоянии котел твердого топлива. Вследствие чего, система отопления приносит большее количество теплового эффекта, при меньших затратах. Кроме того, техническое обслуживание котла. которое необходимо было раньше производить в строго определенное время, теперь можно осуществлять в любой удобный временной промежуток.

Схема подключения аккумулирующего бака к твердотопливному котлу

Что касается безопасности, то аккумулирующий бак в отоплении является надежной защитой от перегревания котла, а материал изготовления распределительной системы не используется при производстве контуров котла.

Описываемая система отопления для дома имеет место применяться в общественных отопительных приборах, так, ее часто используют в ГВС, в системах вентилирования, при подогреве грунта.

Преимуществааккумулирующего бака:

  • производительность основного котла повышается и составляет порядка 88%. При этом, сокращаются расходы на треть.
  • тепловое регулирование теперь можно осуществлять по отдельным помещениям.
  • из-за снижения количества выделяемых продуктов горения топлива, происходит повышение котлового ресурса.
  • контроль управления за состоянием котла носит менее тщательный характер, а частота проверки снижается.

Недостатки аккумулирующего бака:

  • строгое соответствие условиям проектирования отопления дома перед установкой данной системы;
  • высокая стоимость.

Поделитесь статьей в социальных сетях

Преимущества использования буферной емкости для отопления

Наряду с газовыми отопительными котлами не менее популярными остаются твердотопливные печи, при помощи которых можно найти альтернативу популярному топливу в виде дров или угля. На современном рынке отопительных устройств существует множество моделей, отличающихся между собой мощностью и комплектацией. Но у них всех есть существенный недостаток – необходим постоянный контроль над наличием дров или торфа в топке.

Эту проблему поможет решить дополнительное устройство – буферная емкость для системы отопления. С момента ее установки можно не только сократить время на постоянную беготню к котлу, но и значительно улучшить эффективность его работы.

Цель установки

Чаше всего специалисты рекомендуют устанавливать такие устройства в системах, которые обеспечивают отопление при помощи солнечных батарей или электрических топок. Оба источника выработки тепла зависят от времени суток.

Активная работа солнечных аккумуляторов приходится на день, а электрический прибор более эффективен ночью, так как стоимость электроэнергии в ночное время рассчитывается по низкому тарифу, а значит, можно сэкономить.

Учитывая такие факторы, выясняется, что буферная емкость в одно время суток работает на накопление тепла, а во второе – на его отдачу.

КПД системы

Идеально сочетается аккумулирующий бак с газообразующим или твердотопливным котлом. В данном случае помимо экономии времени и топлива он выступает в роли системы безопасности. Наивысшую степень эффективности можно достичь при комбинации буферного устройства с газогенератором.

КПД достигает своего максимума при оптимальных условиях сжигания топлива. Дерево преобразуется в газ при температурном режиме в 400 градусов. При некотором изменении параметров (давление, температура, плотность топлива в камере сгорания котла) соотношение древесного газа и кислорода становится нерациональным, и топливо уходит в дымоход, заметно снижая КПД топки и приводя к увеличению расхода дров.

Чтобы улучшить показатели КПД, отходящий из топки газ должен удерживать температуру на уровне 90 – 120 градусов. В то же время при таком температурном режиме в трубе образуется конденсат, а это грозит попаданием воды в котел с последующим его выходом из строя. Следовательно, такой режим сгорания нельзя назвать оптимальным.

Чтобы улучшить эффективность нагревателя, необходимо обеспечить ему цикличный режим работы в виде нескольких закладок топлива в топку с максимальным режимом выработки энергии, которая будет поглощена буферным баком. Затем котел может простаивать в течение нескольких суток.

Преимущества

Срок спящего режима топки зависит от объема буферной емкости (объем необходимо подбирать с учетом мощности отопительного устройства), из которой поступает энергия в дни ее простоя. При таком режиме обогрева можно отметить следующие преимущества:

  • высокий уровень КПД отопительного котла;
  • минимизация топливных расходов;
  • выработка комфортной стабильной температуры;
  • уменьшение временных затрат на обслуживание системы.

Технические параметры

При очевидных положительных характеристиках буферный бак все же имеет недостаток – громоздкие габариты. Небольшая котельная вряд ли сможет вместить самую минимальную емкость, объемом 500 литров, габариты которой достигают 1,8 м в высоту с диаметром 0,6 м (с утеплителем размеры увеличиваются).

Такие конструкции сложно протиснуть в дверь, а значит, для их монтажа нужно немалое помещение. Как показывает практика, площадь котельной, в которой устанавливается буфер, должна быть не менее 12 м².

Возможные конструкции

Некоторые специалисты предлагают создавать такие емкости непосредственно на месте установки или при их производстве применять эластичные материалы. Стоит отметить, что аккумулирующий бак может быть различной формы (в виде прямоугольника, цилиндра, внутренней межстеновой перегородки, печной лежанки и т. д.).

Также можно использовать ее вместо радиаторов или теплых полов. Если укомплектовать резервуар змеевиком, то будет решена проблема с подогревом воды для хозяйственных нужд. Правда, стоимость таких устройств будет немаленькой.

Расчет объема

Перед тем как приступить к расчетам, нужно выяснить средние показатели интенсивности теплопотерь здания. В качестве примера возьмем дом площадью 200 м². При наружной температуре + 20 градусов теплопотери строения будут равны 0. Чем ниже температура на улице, тем большими становятся затраты тепла.

Если при температуре воздуха +15 градусов теплопотери составят 2 кВт/час, то с каждым ее снижением на 5 градусов они увеличатся на 2 кВт. Это усредненные данные, а для более точных профессиональных расчетов потребуется изучение нескольких характеристик здания (материалы, утепление, климатическая зона).

Чтобы восполнить потери тепловой энергии, необходимо устанавливать отопительный котел, способный их компенсировать и обеспечить некоторый запас энергии на случай падения температуры ниже обычного минимума. Так, для морозов — 35 градусов достаточно будет котла в 20 кВт.

Стоит помнить, что в случае с твердотопливными устройствами управлять их мощностью достаточно сложно (дрова либо горят, либо нет).

Значительного улучшения невозможно добиться и при уменьшении доступа кислорода путем перекрытия заслонки – эффект будет едва ли заметным.

Не лучше обстоит ситуация и с отоплением дома в осеннее-весенний период, когда наружная температура держится на уровне 0 градусов и потери тепла в доме не превышают 8 кВт, а рабочие показатели котла равны 15 кВт.

В данном случае расходуется большее количество топлива, чем необходимо, и впустую затрачивается 7 кВт энергии, которая уходит либо на перегрев радиаторов, либо на кипение в системе, что может привести к аварийной ситуации. Для этого и устанавливается аккумулирующая емкость, которая поглощает избыточную мощность.

Принцип работы

При помощи циркуляционного насоса горячая вода выходит из котла и попадает в буферный резервуар. Такой же объем остывшего теплоносителя возвращается обратно. Далее из верхней части аккумулирующей емкости при помощи второго насоса горячая вода уходит к радиаторам, из которых остывшая жидкость поступает в нижнюю часть бака.

Насос №1 функционирует во время работы топки, а насос №2 снабжен термостатом, который регулирует работу механизма в зависимости от температурного режима в помещении. Соответственно, насос в котле работает постоянно, а насос в буферном баке включается и выключается при необходимости (понижении-повышении температуры в комнатах).

К примеру, мощности насосов идентичны и у них одинаковая производительность. Это означает, что вся тепловая мощность (15 кВт) из буферной емкости уйдет к радиаторам.

Если теплопотери дома составляют 8 кВт, то мы придем к перегреву радиаторов, и температура в доме вырастет, достигнет выставленного максимума на термостате (к примеру, 22 градуса) и насос №2 отключится автоматически. Когда радиаторы остынут, температура в помещении тоже упадет ниже выставленной на термостате отметки, а насос №2 снова начнет функционировать.

Если учесть, что производительность насосов одинакова, то станет понятно – в буферный бак поступит больше горячего теплоносителя, чем израсходуется на циркуляцию по системе и его температура вырастет. Именно так и аккумулируется тепло.

Отдача тепла происходит в определенном порядке. Когда котел нагрелся и насос №1 отключился, тепло прекращает поступать в буферную емкость. Насос №2 продолжает функционировать в обычном режиме и выкачивает из бака горячий теплоноситель, возвращая на его место остывшую воду, при этом температура в резервуаре падает.

Польза устройства

Изучив все характеристики и рабочие моменты буферного бака можно с уверенностью сказать, что он положительно влияет на работу отопительной системы в целом.

В своем примере мы рассматривали котел с мощностью в 2 кВт, что соответствует примерно 120 секциям алюминиевых батарей, которые вмещают 60 л теплоносителя (не считая воды в трубах, нагревательном устройстве и расширительном баке). Общий же объем составит порядка 100 литров.

Если систему дополнить буфером (к примеру, на 500 л), то объем воды увеличится до 600 л. Естественно, остывать такое количество теплоносителя будет медленнее, а это значит, что после прекращения работы нагревателя температура в помещении начнет снижаться в шесть раз медленнее.

Чтобы увеличить время остывания воды до нескольких суток, возникнет необходимость установки более мощного котла и буферного бака с большей вместимостью.

Дополнительные расходы

Установка аккумулирующего бака повлечет за собой дополнительные затраты в виде покупки самого резервуара, дополнительной насосной установки, термодатчика, расширительного бака, труб для обвязки.
Определенная сумма потребуется на оплату монтажных работ. Однако все расходы вполне оправданы, если учесть, что с установкой такого устройства повысится уровень безопасности отопительной системы и автоматизируется контроль над ее работой.

Также появится возможность регулировки температуры на разных этажах или в отдельных помещениях. К такой системе легко монтировать солнечные коллекторы или тепловые насосы.

Источники: http://utepleniedoma.com/otoplenie/akkumulyatornyj-bak, http://sdelatotoplenie.ru/akkumulyatornyj-bak-otopleniya.html, http://x-teplo.ru/otoplenie/oborudovanie/bufernaya-emkost.html





Как вам статья?

Аккумулирующий бак для системы отопления

» Теплоаккумуляторы

Схема отопления насчитывает терморегуляторы котел отопления, расширительный бачок, провода или трубы, автоматические развоздушиватели, крепежную систему, фиттинги, циркуляционные насосы, механизм управления тепла, радиаторы. На открытой вкладке ресурса мы сможем помочь выбрать для нужного гаража определенные части монтажа. Перечисленные части системы неоспоримо важны. Вот почему подбор частей монтажа нужно планировать технически правильно. Сборка обогрева дачи включает некоторые части.

Аккумулирующий бак для системы отопления

Стремление сделать систему отопления, вентиляции, ГВС или холодоснабжения максимально эффективной привело к использованию в них таких устройств как аккумуляторы тепла (аккумуляторы холода). Одними из достижений в энергоэффективности, являются аккумуляторы тепла (холода) или как их еще называют баки аккумуляторы или аккумулирующие баки.

Источники тепловой энергии или холода на протяжении своего действия поставляет тепло (холод) в баки аккумуляторы, которые по мере необходимости отдают его в систему отопления или холодоснабжения для поддержки соответствующей температуры в помещении или системе.

Баки аккумуляторы – это теплоизолированные аккумулирующие ёмкости, которые применяются совместно с чиллерами, котлами, пластинчатыми теплообменниками или бойлерами косвенного нагрева. Аккумулирующие емкости могут быть пригодны также с санитарной водой, а значит в них возможно сохранять тепло горячей санитарной воды.

Аккумуляторы тепла увеличивают срок эксплуатации отопительного котла, теплообменника или любого другого источника тепла. Аккумуляторы холода позволяют в свою очередь сэкономить на эксплуатационных затратах и продлить ресурс чиллеру, фанкойлу или другому источнику холода.

Описание:

Накопительный бак Fiorini Puffer  представляет собой емкость под давлением для хранения как охлажденной воды или водно-гликолевой смеси так и горячей воды. Бак поставляется в комплекте с теплоизоляцией. Могут быть без змеевика, с одним змеевиком, с двумя змеевиками.

Источник: http://termoprom.com.ua/produkt/waterstoragetank

Аккумулирующий бак для системы отопления

[email protected]

Аккумулирующий бак Drazice NADO 1000/200 V1 с фланцем с межцентровым расстоянием болтов 210 мм. Фланец с межцентровым расстоянием болтов 210 мм можно использовать для установки встроенного электрического фланцевого нагревателя TPK. В стандартном исполнении фланец заглушен. Аккумулирующие баки поставляются с теплоизоляцией толщиной 100 мм.

Аккумулирующие баки Drazice NADO 1000/200 V1 служат для аккумулирования избыточного тепла из источника тепла, которым может быть котёл, работающий на твёрдом топливе, тепловой насос, солнечный коллектор, каминная топка, и т. п. Некоторые модели баков могут подсоединяться и к нескольким источникам энергии. Баки серии NADO служат для сохранения тепла в системе отопления и позволяют производить нагрев или предварительный подогрев хозяйственной воды во внутренней ёмкости. Подключение аккумулирующего бака к отопительной системе с котлом, работающим на твёрдом топливе, позволяет оптимизировать работу котла при наиболее подходящей температуре. Главным образом, использование аккумулирующих баков эффективно при оптимальном режиме работы (т.е. с максимальной эффективностью), когда избыточное неиспользованное тепло аккумулируется в баке.

Во внутренней эмалированной ёмкости баков серии NADO производится прямой нагрев хозяйственной воды (ГХВ) или предварительный подогрев перед её поступлением в следующий водонагреватель. В большинстве случаев, прямой нагрев хозяйственной воды до необходимой температуры во внутренней ёмкости достигается при подключении бака к котлу. Напротив, подключение к солнечным коллекторам или тепловому насосу позволяет производить только предварительный подогрев хозяйственной воды. Поэтому необходимо подключить следующий водонагреватель, например, электрический, который дополнительно подогреет воду до необходимой температуры или в аккумулирующий бак вмонтировать электрический нагреватель TJ 6/4“ или нагревательный фланец TPK.

Технические характеристики:

Drazice NADO 1000/200 V1

Источник: http://teplo-mag.com.ua/p32738216-akkumuliruyuschij-bak-rezervuarom.html

Аккумулирующий бак для системы отопления

Аккумулирующие ёмкости

Энергосберегающие технологии применяются практически во всех областях человеческой деятельности. Современный рынок предлагает огромное разнообразие товаров, которые способствуют сохранению тепловой, электрической, солнечной и других видов энергии – металлопластиковые окна, «умные» системы освещения и энергоэффективные лампы, инновационные системы отопления с применением продуктивных теплогенераторов и теплоаккумуляторов к ним, новейших теплоизоляционных материалов, термостатов и производительных коллекторов. Монтаж такого оборудования способствует энергонезависимости от централизованных систем и существенной экономии средств наших клиентов.

Для наиболее эффективной работы системы отопления, в дополнение к теплогенерирующему устройству – котлу твердотопливному . электрическому котлу . солнечному коллектору, каминной топке, предполагается наличие теплового насоса и теплоёмкости . Такие агрегаты позволят существенно сэкономить денежные средства на отоплении и подогреве воды и увеличить коэффициент полезного действия теплоносителя и время его работы.

Предназначение

Аккумулирующая ёмкость – это резервуар, предназначенный для накопления избыточной тепловой энергии в системах отопления. Ее циркуляцию позволяет осуществить устройство для передачи тепловой энергии – тепловой насос. Энергия накапливается в аккумулирующем баке для последующего потребления, например, для нагрева воды, отопления домов, или отопительных контуров. Причем избыточное неиспользованное тепло, сохраняющееся в теплоизолированной ёмкости аккумулирующего бака, будет поддерживаться системой автоматики до требуемой температуры.

В технической документации принято название аккумулирующая ёмкость, но среди специалистов по монтажу сантехнических устройств и приборов, на сайтах интернет-магазинов по продаже отопительной и водонагревательной техники можно встретить название термоёмкость , теплоёмкость. буферная ёмкость. аккумулирующий или расширительный бак. Всё это названия одного приспособления – утеплённого резервуара для избыточного теплоносителя, состоящего в системе отопления.

Специалисты отмечают, что наибольший эффект аккумулирующие ёмкости дают при использовании их в системе электрических и твердотопливных котлов. Такие котлы будут работать в режиме наиболее оптимального горения. Также целесообразно использовать теплоёмкости для повышения КПД солнечных коллекторов. Очень высокие показатели энергоэффективности достигаются при их использовании с газогенераторными котлами.

Преимущества теплоаккумуляторов

При обогреве аккумулирующие ёмкости дают целый ряд существенных преимуществ:

  • увеличивают максимальный КПД до 85%,
  • уменьшают расход топлива на 20%,
  • повышают уровень комфорта в несколько раз.

Термоёмкости способствуют уменьшению количества продуктов сгорания, выбрасываемых в атмосферу. При установке такого устройства снижается нагрузка на твердотопливный котёл длительного горения или любой другой вид теплогенератора, оптимизируется его работа.

Модификации термоаккумуляторов

Существуют несколько различных моделей аккумулирующих ёмкостей. Принцип устройства у них у всех будет идентичный. Отличаться ёмкости будут:

  • размерами и объёмами,
  • расположением ­– горизонтальным или вертикальным,
  • наличием или отсутствием термоизоляции,
  • количеством змеевиков,
  • наличием или отсутствием внутренних резервуаров.

Такое разнообразие позволяет сделать оптимальный выбор в соответствии с мощностью котла и с учётом всех параметров системы отопления. Выбор приемлемой модели и объёма аккумулирующего бака производится проектировщиками или консультантами организаций, специализирующихся на установке приборов отопления и водоснабжения, в соответствии с методиками теплорасчета систем отопления и по строительным нормам и правилам.

На этапе планирования необходимо предусмотреть ширину проходов, достаточную для транспортировки аккумулирующей ёмкости на место ее монтажа.

Термоизоляция теплоёмкостей

Утеплённые аккумулирующие ёмкости имеют термоизоляцию, толщина которой от 90 до 110 мм. Это позволяет минимизировать теплопотери и снизить затраты при эксплуатации. Возможен вариант установки в расширительные ёмкости ТЭНов, которые смогут поддерживать заданную температуру. Предусмотрены гильзы под датчики измерения температуры.

Аккумулирующие ёмкости NEQ от компании S anpid имеют изоляционный слой из пенополиуритана, толщина которого 100 мм. Некоторые модели укомплектованы дополнительными внутренними резервуарами с теплоизоляцией на 85 или 160 л. Все выходные патрубки снабжены внутренними винтами для подключения к твердотопливным газовым котлам и другим теплогенераторам.

Теплоаккумулирующие баки имеют различные варианты подсоединения к системе отопления. Работают они при максимальном рабочем давлении в 0,3 мПа. Аккумулирующие ёмкости NEQ имеют объёмы от 350 до 3000 дм. Самым ходовым товаром является аккумулирующая ёмкость с теплоизоляцией NEQ WGJ-B 500.

Материал

Производят расширительные баки из качественно чёрной листовой стали. Снаружи они имеют защитный грунтовый слой или эмалированное покрытие. Обшивка бака изготовлена ​​ из искусственной кожи белого, красного или синего цвета. Страна-производитель – Улраина.

Теплоёмкости для систем отопления с применением различных типов котлов

Аккумуляторная ёмкость и элетрокотёл

Если в жилище имеется многотарифный электросчетчик учета электроэнергии, то целесообразно установить аккумулирующий бак вместе с электрическим котлом. Ночной тариф даёт возможность уменьшить расходы на отопление и наполнить накопительную ёмкость в ночное время и расходовать аккумулированную тепловую энергию в дневное время. Таким образом, помещение получает более дешёвое тепло и горячую воду для хозяйственных нужд.

Аккумуляторная ёмкость и твердотопливный котёл

При работе котла твердотопливного на предельной мощности, возможность получения максимального эффекта с момента загрузки топлива и до его полного сгорания увеличивается на 20-30% в зависимости от производительности и марки котла. Топливо отдает всю энергию, которая преобразуется в теплоноситель. Этот режим работы обеспечивает полное сгорание и максимальную теплоотдачу. В случае установки разнорежимной работы твердотопливного котла длительного горения, эффективность расхода топлива снижается, за счет газов, которые, не успевая прогореть, улетают через дымовую трубу.

При монтаже расширительного бака, излишки тепла, которые вырабатываются котлом, сохраняются в резервуаре бака, тем самым снижая нагрузку на теплогенератор. Самые эффективные аккумулирующие ёмкости способны сохранять и отдавать теплоноситель в отопительную систему в течение двух суток в зимний период, даже при отключенном твердотопливном котле. Летом показатели энергоэффективности повышаются и рационально подобранное тепловое оборудование способно обеспечить своих хозяев горячей водой в течение пяти дней после одной зарядки.

Такая система высвобождает рабочую единицу в котельной и снижает финансовую нагрузку на организацию, установившую экономически выгодное оборудование.

Установка аккумулирующего бака в системе твердотопливного котла способствует решению экологических проблем, так как выбросы СО² в атмосферу – минимальные.

Аккумулирующие ёмкости и газогенераторный котёл

При монтаже аккумулирующей ёмкости в системе отопления газогенераторным котлом, стоит учесть, что отводящие газы, получаемые при сгорании, могут образовывать в трубке конденсат и со временем вывести котёл из строя. Специалисты советуют использовать газовый котёл в циклическом ритме работы, что исключает появление конденсата и позволяет получить максимальный КПД теплогенератора. Накапливаемое тепло будет расходоваться во время отдыха котла. Чем больше будет размер накопительного бака, тем дольше будет сохраняться тепло.

Подводя итог, отметим, что внедрение энергосберегающих технологий и установка твердотопливных котлов и теплоёмкостей даст существенную экономию финансов при отоплении помещений. Это позволит сократить потребление топлива, снизить степень вмешательства человека в работу системы и получить высокий уровень комфорта.

Источник: http://sanpid.com/index.php?cid=639&page=1

Так же интересуются
  • Аккумулятор для отопления
  • Аккумулятор для системы отопления

23 октября 2022 года

Нагреватели технологических резервуаров для хранения | Решения для обогрева резервуаров

Щелкните изображение, чтобы увеличить его

Технологические электрические нагреватели резервуаров имеют ряд преимуществ при использовании в резервуарах-хранилищах благодаря точному контролю температуры и распределению тепла, необходимым для условий хранения жидкости.

Каждое решение для промышленных нагревателей разработано для конкретного применения и оптимизировано для обеспечения высоких результатов. Мы учитываем температуру, расход и перемешивание, вязкость жидкости, коррозионную природу жидкости, изоляцию резервуара, а также общие условия эксплуатации и требования проекта.

Компания Durex разрабатывает и производит различные стандартные конструкции, а также индивидуальные решения для различных применений в области обогрева резервуаров, включая открытые или закрытые резервуары, наружную или внутреннюю установку, а также подземные резервуары, сосуды под давлением и даже железнодорожные цистерны и более дорожные прицепные цистерны.

Нагреватели резервуаров прямого нагрева/прямого погружения

Погружные нагреватели с винтовой пробкой  — идеально подходят для экономичного и надежного нагрева большого количества резервуаров небольшого объема. Изготовленные из прочных шпилечных трубчатых элементов, припаянных или приваренных к трубным фитингам с нормальной трубной резьбой, эти нагреватели легко ввинчиваются в резьбовое соединение в стенке резервуара или сосуда.

Доступны сотни стандартных отраслевых конструкций.

Фланцевые погружные нагреватели  – Фланцевые погружные нагреватели используются для обогрева больших резервуаров большей мощности. Конструкция аналогична нагревателям с резьбовыми пробками, со шпилькообразными трубчатыми нагревательными элементами, припаянными или приваренными к стандартным фланцам ANSI или пластинчатым фланцам различных форм и размеров. Обычно используется для больших объемов, высокой мощности и / или приложений с более высоким давлением, требующих фланцевого резервуара или трубных соединений, например, в химической или нефтегазовой промышленности.

Боковые погружные нагреватели  — Состоящие из нескольких трубчатых нагревательных элементов, эти электрические нагреватели предназначены для установки в верхней части резервуара для хранения или через входное отверстие, при этом нагреваемая часть погружается непосредственно вдоль стенки или на дно резервуара. Эти нагреватели адаптируются к форме резервуара и легко снимаются для обслуживания или использования для временного обогрева.

Всасывающие нагреватели  – гибрид погружного, встроенного циркуляционного и сухого колодцев, обычно используется в резервуарах для хранения нефти, где пользователь не хочет нагревать все содержимое резервуара. По сути, нагреватель «по требованию», большой насос создает «всасывание» и всасывает холодное масло во всасывающий нагреватель и через него, а также через выходное отверстие снаружи бака.

Свяжитесь с Durex для получения дополнительной информации.

Проточные циркуляционные нагреватели  –  Эти электрические промышленные нагреватели идеально подходят для жидкостей, требующих постоянного перемешивания в резервуарах без механических смесителей, или когда нецелесообразно устанавливать погружной нагреватель в существующий резервуар. Циркуляционные насосы перемещают жидкость из резервуара через нагреватель и обратно в резервуар для создания циркуляционных токов.


Непрямой нагрев погружным резервуаром

Сухоблочные нагреватели  – Когда слив накопительного бака для снятия и обслуживания нагревателя невозможен, идеальным решением является сухоблочный нагреватель. Резьбовая пробка или фланцевый погружной нагреватель вставляется в герметичную байонетную трубу (защитная трубка с закрытым концом) и вставляется в дно резервуара. Это изолирует нагревательные элементы и облегчает снятие нагревателей.



Системы обогрева технологических резервуаров

Системы технологического обогрева состоят из установленных на салазках или раме циркуляционных нагревателей, нагревателей технологического воздуха или литых циркуляционных нагревателей DFX со встроенной панелью управления и контрольно-измерительными приборами или без них. Системы технологических нагревателей позволяют легко устанавливать их на месте проведения работ, обеспечивая быстрое подключение к источнику питания, а также к технологическим трубопроводам.

Преимущества использования промышленной системы обогрева

Технологические нагреватели представляют собой интегрированные системы отопления и управления, которые обеспечивают решения для обогрева по принципу plug-n-play.
