10 лучших штангенциркулей — Рейтинг 2019

Обновлено: 31.01.2020 12:47:04

Эксперт: Сергей Брилль

*Обзор лучших по мнению редакции expertology.ru. О критериях отбора. Данный материал носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

Универсальным измерительным прибором является штангенциркуль. Этот инструмент используется как в производственной сфере, так и в быту. С помощью прибора удается снимать линейные размеры наружных и внутренних поверхностей, определять наружный и внутренний диаметр, шаг резьбы и глубину отверстия. На отечественном рынке можно встретить богатый ассортимент штангенциркулей. Они отличаются техническими характеристиками, долговечностью и ценой. Выбрать удобный и практичный измерительный инструмент под свои цели помогут рекомендации наших экспертов.

Рекомендации по выбору

Разновидности универсальных штангенциркулей. Самую широкую сферу применения находят универсальные штангенциркули. Они бывают трех типов.

  1. Нониусные или классические модели позволяют снимать показания по штриховой шкале. Для этого требуется найти риски, которые совпали на неподвижной штанге и измерительной планке (нониус) подвижной рамки. Цена деления колеблется от 0,02 до 0,1 мм.
  2. Стрелочные штангенциркули оснащаются круговой шкалой. Она приводится в действие благодаря специальному индикатору, который вмонтирован в подвижную рамку. Превращение линейного перемещения во вращательное движение стрелки осуществляется благодаря реечно-зубчатому механизму. Цена деления составляет 0,01 и 0,02 мм.
  3. Цифровые модели являются самым современным измерительным инструментом. Показания моментально высвечиваются на электронном экране, установленном на подвижной рамке. Цена деления составляет 0,01 мм. Благодаря программному обеспечению удается быстро установить ноль в любом положении или синхронизировать работу прибора с персональным компьютером.

Материалы для изготовления. Так как при измерении происходит постоянное перемещение рамки по штанге, то в результате трения происходит износ деталей. Он негативно отражается на точности прибора. Поэтому производители используют качественную сталь для изготовления деталей штангенциркуля.

  1. Углеродистая конструкционная сталь подходит по прочности и твердости. Но она подвержена коррозии, поэтому на поверхность наносится защитное гальваническое покрытие.
  2. Нержавеющая сталь также часто применяется при производстве инструмента. Она придает штангенциркулю долговечность и стойкость к коррозии. Но цена изделия при этом возрастает.
  3. Когда от измерительного инструмента требуется повышенная твердость, например, при замерах или разметке абразивного материала, то производители делают специальные напайки на рабочих поверхностях из твердосплава. Естественно, цена такого штангенциркуля будет высокой.

Погрешность измерений. Любой измерительный прибор имеет погрешность. Приемлемой величиной считается 10% от цены деления. У штангенциркулей она со временем становится выше, поэтому на серьезных предприятиях производится поверка с интервалом 1 раз в 6 месяцев. Метрологические организации работают только с приборами, занесенными в государственный реестр. В быту достаточно точности прибора в пределах 0,05-0,10 мм.

Мы отобрали в обзор 10 лучших штангенциркулей. Все они широко представлены в магазинах нашей страны. При распределении мест в рейтинге учитывалось мнение экспертов и отзывы потребителей.

Рейтинг лучших штангенциркулей

Номинация место наименование товара цена
Лучшие цифровые штангенциркули       1
NORGAU цифровой ABS 200 мм, тип NCD-AD 		      10 220 ₽
      2 Fit «Digital Caliper», 15 см       1 883 ₽
      3 Harden, 580821, 15 см       2 184 ₽
      4 ADA «Mechanic 150″       1 747 ₽
      5 «Workpro», 150 мм W066003       1359 ₽
Лучшие механические штангенциркули       1 NORGAU с круговой шкалой 150 мм, тип NCR       5 620 ₽
      2 «Matrix», стрелочный, 15 см       1 097 ₽
      3 Harden, 580805, 20 см       1 197 ₽
      4 «Matrix», с глубиномером, 15 см 316315       548 ₽
      5 «PROconnect», диапазон измерений 15 см 12-9101       528 ₽

Лучшие цифровые штангенциркули

С каждым годом растет число продаж в России цифровых штангенциркулей. Они отличаются точностью, высокой скоростью снятия показаний и удобством в работе. Эксперты выделили несколько качественных моделей.

NORGAU цифровой ABS 200 мм, тип NCD-AD

Рейтинг: 4.9

NORGAU цифровой ABS 200 мм, тип NCD-AD

Высокой точностью и удобством в работе отличается российский штангенциркуль NORGAU цифровой ABS 200 мм. Он широко применяется в промышленном секторе, где осуществляется постоянный контроль геометрических размеров. Модель сделана из нержавейки, рабочие части тонко притерты. Производитель применил новую систему установки нуля. Это происходит автоматически при включении/выключении прибора, при этом в течение всей смены ноль не сбивается. Считывать результаты измерений удобно на контрастном ЖК дисплее. На обратной стороне инструмента нанесена таблица стандартов резьбы. Эксперты отдали штангенциркулю первое место в нашем рейтинге.

Контролеры на металлообрабатывающих заводах довольны точностью и быстротой измерений, возможностью перевода единиц измерений из миллиметров в дюймы.

Достоинства
  • высокая точность;
  • внесен в госреестр;
  • контрастный дисплей;
  • автоматическая установка нуля.

Fit «Digital Caliper», 15 см

Рейтинг: 4.8

Fit "Digital Caliper", 15 см

Доступной альтернативой российскому штангенциркулю может стать китайский цифровой прибор Fit «Digital Caliper». Диапазон измерений составляет от 0 до 150 мм с точностью 0,01 мм. Модель хорошо работает в температурном диапазоне 5-40°С. Сфера применения штангенциркуля достаточно широка, начиная с гаражного автосервиса и заканчивая машиностроительными предприятиями. Измерению подлежат наружные и внутренние линейные размеры, а также глубина отверстий. Благодаря продуманному сочетанию нержавеющей стали и пластика получился недорогой, но очень эффективный измерительный инструмент.

У пользователей разные требования к точности штангенциркуля. Есть люди, недовольные уровнем погрешности китайского прибора. Поэтому он занимает второе место в нашем рейтинге.

Достоинства
  • качественное изготовление;
  • большой дисплей;
  • доводочное колесико;
  • доступная цена.
Недостатки
  • есть погрешность в измерениях.

Harden, 580821, 15 см

Рейтинг: 4.7

Harden, 580821, 15 см

Очень солидно выглядит на фоне конкурентов китайский цифровой штангенциркуль Harden 580821. Производитель укомплектовал свой электронный девайс пластиковым кейсом, батарейкой и крестообразной отверткой. Благодаря надежной защите измерительный прибор долгое время будет исправно выполнять измерения в пределах 0-150 мм. Штангенциркуль имеет все базовые опции, включая переключение с метрической шкалы на дюймовую. От внимания экспертов не ушли такие достоинства модели, как использование нержавеющей стали, наличие выразительного LCD дисплея. Несмотря на низкую цену, прибор имеет однолетний гарантийный срок.

Отечественные потребители хвалят штангенциркуль за приемлемую точность измерений, достойную комплектацию и доступную цену. К сожалению, не всегда удается быстро выставить ноль.

Достоинства
  • доступная цена;
  • пластиковый кейс;
  • выразительный дисплей;
  • качественная нержавейка.
Недостатки
  • долго выставляется ноль.

ADA «Mechanic 150»

Рейтинг: 4.6

ADA "Mechanic 150"

Для изготовления корпуса штангенциркуля ADA «Mechanic 150» производитель использовал инструментальную нержавейку. Она позволяет долго работать в самых неблагоприятных условиях производства, не подвергаясь коррозии. Управление прибором понятно на интуитивном уровне. Включение устройства происходит автоматически при смещении рамки. Клавиша inch/mm переключает метрическую систему измерения в дюймовую и обратно. Для деликатной настройки штангенциркуля есть специальное колесико. Хранить и перемещать прибор в сохранности помогает удобный футляр.

Изделие остановилось в шаге от призовой тройки рейтинга из-за критики со стороны пользователей. К недостаткам инструмента они относят небольшой люфт, батарейки из набора не подходят по толщине.

Достоинства
  • удобство в применении;
  • точные показания;
  • четкие цифры на дисплее;
  • корпус из нержавейки.
Недостатки
  • небольшой люфт;
  • приложенные батарейки не подходят к прибору.

«Workpro», 150 мм W066003

Рейтинг: 4.5

Workpro", 150 мм W066003

Точность, доступная цена и удобство – вот главные факторы, позволившие штангенциркулю из Китая «Workpro» 150 мм W066003 попасть в наш рейтинг. Инструмент предназначен для проведения стандартных измерений ширины, длины, толщины, диаметра и глубины. Экспертам понравилась простота выставления прибора в ноль. Это можно сделать в любом положении. Есть в модели переключатель метрической системы измерений в дюймовую. Производитель сделал корпус из нержавейки, которая долго противостоит коррозии. В комплекте идет пластиковый футляр и две батарейки.

Штангенциркуль замыкает наш рейтинг, уступая лидерам в точности (0,02 мм). Еще пользователи недовольны наличием заусенцев по периметру и скоплению грязи внутри.

Достоинства
  • низкая цена;
  • удобство в эксплуатации;
  • надежный футляр;
  • простое выставление нуля.
Недостатки
  • грязь внутри корпуса;
  • заусенцы по периметру.

Лучшие механические штангенциркули

Простая конструкция и доступная цена остаются привлекательными факторами при покупке механических штангенциркулей. Они устойчивы к механическим воздействиям, отличаются ремонтопригодностью. Специалисты отметили несколько проверенных моделей.

NORGAU с круговой шкалой 150 мм, тип NCR

Рейтинг: 4.9

NORGAU с круговой шкалой 150 мм, тип NCR

Российская разработка NORGAU с круговой шкалой 150 мм, тип NCR стоит на порядок дороже простого традиционного штангенциркуля. Так за что же покупатель должен отдать приличную сумму денег?

В первую очередь эксперты выделяют исключительную точность инструмента. При максимальной длине 150 мм цена деления составляет 0,02 мм (погрешность 30 мкм). Очень важным моментом при точном измерении является читаемость шкалы. Здесь она сделана в стрелочном виде с отчетливыми цифрами. В производственных условиях есть большой риск механических повреждений. Модель защищена от ударов стальной рамкой и штангой. И, наконец, изделие внесено в государственный реестр России.

Пользователи отмечают высокое качество изготовления и быстроту проведения измерений. Штангенциркуль побеждает в нашем рейтинге.

Достоинства
  • высокая точность;
  • защита от механических повреждений;
  • крупный циферблат;
  • внесен в госреестр.

«Matrix», стрелочный, 15 см

Рейтинг: 4.8

Matrix, стрелочный, 15 см

Пластмассовый футляр с мягким внутренним покрытием имеется и у стрелочного штангенциркуля «Matrix» длиной 150 мм. Немецко-китайская модель оснащена круглой измерительной шкалой, благодаря которой снимать показания удается быстрее. Эксперты отмечают достойное качество изготовления, производитель использовал качественную нержавеющую сталь. При этом цена штангенциркуля доступна не только для производственников, но и для домашних или гаражных мастеров. Изделие занимает второе место в нашем рейтинге, уступая победителю в точности измерений и прочности.

Именно эти слабые места инструмента чаще всего упоминают отечественные пользователи в отзывах. Люфт планки негативно сказывается на погрешности, а тонкое пластиковое стекло требует аккуратного обращения.

Достоинства
  • доступная цена;
  • хорошие материалы;
  • отчетливая шкала;
  • футляр с мягким внутренним покрытием.
Недостатки
  • тонкое пластиковое стекло.

Harden, 580805, 20 см

Рейтинг: 4.7

Harden, 580805, 20 см

Классическую конструкцию имеет китайский механический штангенциркуль Harden 580805. Он подойдет для проведения измерений величиной до 200 мм. Прибор находит применение в машиностроении, металлообработке, доступная цена позволяет использовать его в бытовых целях. Эксперты выделили несколько достоинств инструмента. Это лазерная гравировка шкалы, сатиновое покрытие, нержавеющая сталь. Штангенциркуль способен выполнять стандартные замеры длины, ширины, глубины, диаметра и шага. Модель попадает в призовую тройку нашего рейтинга за качественное изготовление и надежность.

Пользователи хвалят штангенциркуль за простоту использования, хорошую точность, износостойкую шкалу. К минусам следует отнести долгое по времени проведение замеров.

Достоинства
  • широкая сфера применения;
  • лазерная гравировка шкалы;
  • сатиновое покрытие;
  • нержавеющая сталь.
Недостатки
  • нет футляра;
  • долго проводятся замеры.

«Matrix», с глубиномером, 15 см 316315

Рейтинг: 4.6

Matrix", с глубиномером, 15 см 316315

Хорошим измерительным прибором для домашнего применения является немецко-китайский штангенциркуль «Matrix» 316315. Эта модель имеет шкалу длиной 150 мм, она оснащена глубиномером. Точность измерений составляет 0,05 мм, чего достаточно для выполнения слесарных работ. Эксперты отмечают четкую шкалу, которая позволяет быстро делать замеры. Производитель использовал углеродистую сталь, которая обеспечивает необходимую прочность и долговечность изделию. Инструмент останавливается в шаге от пьедестала нашего рейтинга.

Отечественные мастера довольны точностью штангенциркуля, наличием в комплекте футляра и инструкции. Но качество обработки оставляет желать лучшего, грани очень острые, на корпусе есть царапины.

Достоинства
  • доступная цена;
  • четкая шкала;
  • прочность и долговечность;
  • пластиковый футляр.
Недостатки
  • плохая обработка деталей.

«PROconnect», диапазон измерений 15 см 12-9101

Рейтинг: 4.5

PROconnect", диапазон измерений 15 см 12-9101

По самой низкой цене можно приобрести в магазинах России штангенциркуль «PROconnect» 12-9101. Диапазон измерений прибора составляет 0-150 мм, точность измерений – 0,02 мм. Эксперты отмечают удобство и практичность инструмента, яркую метрическую шкалу, качественную нержавеющую сталь. Модель пользуется высокой популярностью у широкого круга пользователей, начиная с женщин контролеров и заканчивая мужчинами слесарями. Китайский производитель упаковал свое изделие в красивый футляр, защищающий прибор от механических повреждений.

Модель попадает в наш рейтинг за сочетание прочности и доступности. Пользователи недовольны тугим ходом, этот недостаток удается устранить с помощью WD-40. Погрешность достигает 0,05 мм.

Достоинства
  • низкая цена;
  • яркая шкала;
  • защитный футляр;
  • прочность.
Недостатки
  • тугой ход;
  • плохая обработка.

Внимание! Данный рейтинг носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

Цифровой штангенциркуль c хорошей точностью за $11,5 / Инструменты / iXBT Live

У данной модели отлично подогнан стальной корпус, за счет чего и достигается высокая точность показаний, которые не плавают в зависимости от силы сжатия. А еще он умеет отображать дробные доли дюйма, хотя польза от этого для жителей стран СНГ так себе.

Характеристики.

Диапазон: от 0,01 мм до 150 мм
Разрешение: 0,01 мм / 0,0004 «
Точность: ± 0,04 мм / 0,0016 «
Батарея: 1 х LR44 Батарея (включена)
Общая длина: 234 мм
Материал: нержавеющая сталь

Распаковка и внешний вид.

Серый пакет

 Пенополиэтилен

 ОЕМ пластиковая коробочка

 Внутри сабж обернутый в полиэтилен, инструкция, пакетик с осушителем и две запасных батарейки.

Вот такие.

В глаза бросается яркий принт шкалы, в остальном похож на остальные аналогичные модели.

 Корпус штанги без заусенцев, ровный, отполирован хорошо.

 Линейка глубиномера так же из нержавейки.

 Вместо нониуса установлен цифровой модуль с дисплеем и несколькими элементами управления.
Так же имеется винт зажима рамки и вал микрометрической подачи, если можно его так назвать.

 Сравнение c другими моделями.

Ранее я приобретал пару цифровых моделей. Сначала с корпусом из карбонового волокна за $6
Думал хватит для моих нужд, но перескакивание нуля в процессе измерения и периодическое сползание крышки батарейного отсека периодически вызывали желание разбить его нафиг об стену.

Потом наткнулся на модель из нержавейки за $10, которая так же не оправдала надежд, с ней и сравним.

Внешне очень похожи, на штангах приписка STAINLESS HARDENED

 Но давайте еще раз поближе взглянем на сабж

 И на вот это безобразие. Это еще торцы плохо видно, их вообще не полировали.

 Губки для внутреннего измерения, на вид обычный алюминий.

 Обозреваемая модель.

 Губки наружного измерения аналогично, обозреваемый DANIU снизу, наверное можно было не уточнять.

 А тут можно посмотреть на соосность губок и зазор.

 На второй образец не реагирует вообще никак и нигде.

 А вот обозреваемая модель действительно из стали.

Сравнение показаний.

Ну да ладно, алюминий и алюминий — не пластик же. Опустим так же периодически сбивающуюся нулевую точку. Возьмем лист бумаги, у которого толщина обычно около 0,1мм. Сжимал практически без усилия, в итоге получилось что-то похожее на правду — 0,09мм

 DAINU показывает то же самое. И к чему же было негодование? Подумаешь, отполировали плохо.

 Давайте слегка увеличу давление. Минус 0,08мм. Занятно, правда? Это я еще не старался )

 Сдавил второй… Минус 0,01мм, при чем усилие оказывал даже бОльшее.
Ключевую роль играет даже не мягкий материал корпуса, а допуски, из-за которых происходит смещение рамки относительно штанги. Могут еще и контактные площадки отличаться, но я так глубоко не «копал».

 Проверка точности измерений.

Откалибровал нулевую точку один раз, за время тестов она не сдвинулась.

 Буду пользоваться калибровочными листами толщиномера. Для начала 0,05 мм.

 Далее 0,1 мм, усилие стараюсь применять одинаковое.

 Затем 0,25 мм. Показывает на 0,02 мм меньше.

 При 0,5 мм ошибка 0,01 мм

 При 1 мм аналогично, одна сотая миллиметра.

 А вот на 2 мм пластинке ушла одна сотая в плюс. Я не помню какая была заявленная погрешность в толщине пластин, но вполне уложилось в заявленную погрешность штангенциркуля ±0.04 мм.

 Итоги.

Думаю все понимают, что на инструменте лучше не экономить, но и переплачивать не хочется если не требуется высокая точность и надежность. Тем не менее обозреваемая модель показала себя очень неплохо, так что если рассматривать соотношение цены/качества, думаю она стоит каждого потраченного цента. Хотя им и пользоваться приятнее — конструкция ощущается в руке более монолитной, гладкой, увесистой(160 грамм), нулевая точка не «уползает» в процессе использования и экран не включается от малейшей вибрации как в предыдущих образцах.

 Покупал тут

Покупал за $12. Сейчас магазин предоставил купон 20DNC, который снижает цену с $15 до $11.49

MNT-150 Штангенциркуль-колумбик 150 мм точность 0.02

Всем доброго времени суток.
Предлагаю на Ваш суд обзор штангенциркуля от китайской компании MNT с ценой деления 0.02 мм.

Зайдя в очередной раз на рынок увидел я бабушку, божий одуванчик которая торгует всякими старыми железками и лежал у нее на столе старенький колумбик, убитый мама не горюй (между губками для внутренних измерений пару мм просвета) и хотела она за него 15 баксов (по 1$ за 1 см длины штангеля) уверяя что вещь странная, цены не малой. В магазинах цены тоже не радовали за тот же самый штангенциркуль правда уже китайского производства просили от 13$ за упакованный в пакет, до 25$ за вариант «пенал в комплекте».
Так что пришлось удовлетворить потребности в измерительном инструменте за счет не совсем прямых поставок из Китая.
Сначала хотел электронный, но потом подумал и решил остановиться на аналоговом, пользоваться им умею, а батарейки имеют свойство кончатся в самое неудачное время.
Штангенциркуль поставляется в родном пластиковом пенале поверх которого одета картонка с обозначением того, что внутри.

Поверх обертки наклеен защитный код, для проверки подлинности товара.

Под картонной упаковкой скрывается сам пенал внутри которого нашлось место для самого штангеля, инструкции и картонки с датой производства.

На случай если кому интересно и понимаете китайский.

Инструкция подробно


Производитель не пожалел смазки, все пространство внутри пакета, вся поверхность штангеля и даже поролон под ним обильно пропитаны машинным маслом. Пенал универсальный, ибо внутри помимо углубления для самого штангеля есть еще место для чего-то похожего на пинцет и батарейку.

Штангенциркуль сделан полностью из металла, качество обработки поверхностей хорошее, все отшлифовано ничего не болтается.

На конце штанги есть серийный номер.

Губки измерения внешних размеров, в целом обработаны хорошо, и на первый взгляд никаких явных изъянов нет.

К сожалению, при проверке их на просвет обнаружился вот такой не красивый момент в районе ножей.

Я понимаю, что даже при шкале в 0.02 мм. это не очень большая проблема и вряд ли такой просвет когда-то станет преградой для точности измерений, но все равно не приятно.
Губки внутренних размеров внешне тоже обработаны довольно качественно, ножи ровные ничего не цепляется.

А вот так они выглядят на просвет.

Шкала нониуса гравирована, дополнительно залита краской.

Основная шкала тоже гравирована, так что есть надежда что со временем ничего не сотрется.

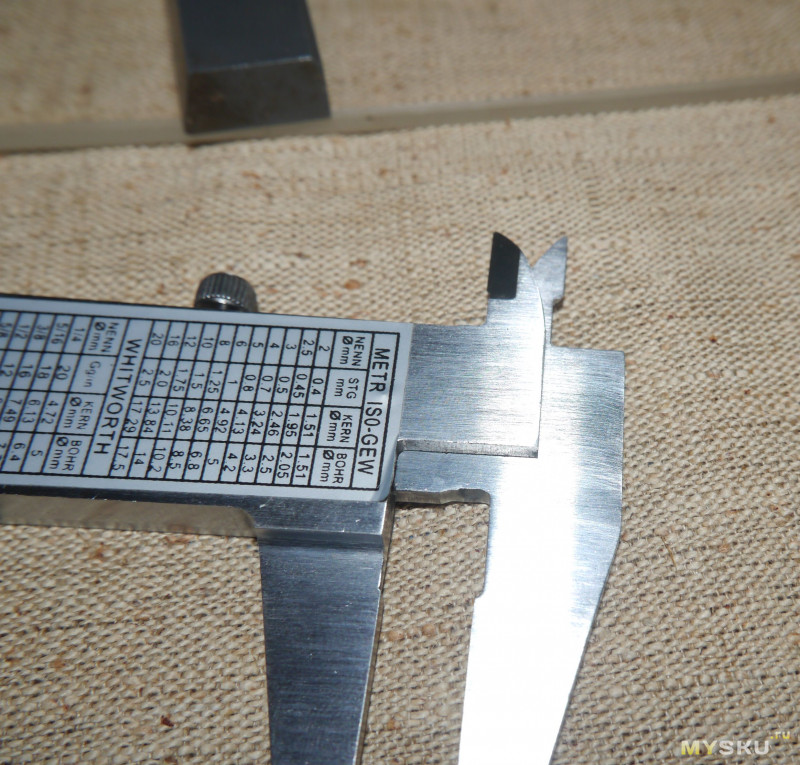

На обратной стороне наклеена справка по соответствию размеров в метрической и дюймовой шкале.

Проба проверить точность
К сожалению, эталонов у меня в хозяйстве нет, так что придется проверять точность по моему старичку микрометру, сразу оговорюсь что последняя проверка ему делалась года четыре назад в метрологии завода и как меня заверили на тот момент он был точен, с тех пор особо его не мучаю, но старость могла взять свое.
Первый замер
В качестве подопытного бор.
Микрометр показывает 2,34 мм.

Пробую измерить его же штангелем и сразу сталкиваюсь с первой проблемой, определить десятую долю по шкале можно легко, а вот с сотками приходиться долго всматриваться и прикидывать. На мой взгляд на штангеле 2.28 мм, но даже на фото видно что понять точно с первого взгляда очень сложно.

Второй замер
Небольшой брусок шлифованного метала.

Микрометр 9,85 мм.

Штангенциркуль, опять-таки точно понять сложно то ли 9,86 мм, то ли 9,88 мм.

Одним словом, немного разочаровался я в приборе, а вернее в его шкале, очень уж неоднозначная она получилась, с одной стороны это лучше, чем штангель со шкалой до десятых, а с другой получается, что шкала в две сотых это больше игрушка чем инструмент.

Колумбик
Именно под названием колумбик я впервые познакомился со штангелем, так его называл мой преподаватель труда в школе. И до момента написания этого обзора я был уверен, что это название какой-то разновидности или модели штангенциркуля, но делая домашнюю работу перед обзором выяснил что оказывает это название пошло от названия фирмы производителя «Columbus» которая одна из первых начала оснащать свои штангели щупом глубиномера.
На этом штангеле, как у тех самых колумбиках из школы глубиномер тоже есть, щуп выезжает легко, не люфтит.

И теперь можно измерять глубину отсека для батарейки 🙂

Измерение высоты
А вот такой вариант измерения встретил впервые, в инструкции написано, что можно измерять высоту перпендикулярных плоскостей задней частью штангеля, вот этой поверхностью.

При работе это получается примерно вот так.

Как я понимаю такой метод измерения подходит лучше, чем просто использование глубиномера, так как есть довольно большая площадь опоры что позволяет точно установить штангель относительно детали тем самым повысив точность.
Мини разборка
Собственно фото в ответ на вопрос из комментариев.

Покупал через посредника YoyBuy
Посылка весила 1,3 кг доставка обошлась 30$, можно было сэкономить 3$ отказавшись от страховки.
Вес штангенциркуля с упаковкой 308 грамм.
Доставка заняла три недели.

Небольшой вывод
Если говорить совсем кратко, то на мой взгляд штангель стоит своих денег, у него свои минусы, особенно это касается шкалы и если бы я знал заранее то, брал бы штангель не с нониусом, а с циферблатом.
К плюсам однозначно стоит отнести качество изготовления, на которое на мой взгляд даже не влияют те пару огрехов с губками.

Ну и, как всегда, она, традиция.

Заранее приношу свои извинения за орфографию и грамматику текста, все допущенные ошибки сделаны не специально, а только по незнанию и в связи с несовершенством программ автоматической проверки текстов.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

класс точности и проверка с помощью эталона для калибровки

Приветствую уважаемых читателей! Надоело мучить читателя измерениями в обзорах при помощи рулетки, Давно рассматривал к покупке штангенциркуль. Хотелось модель с дисплеем и покачественней. Тут так совпало, что подобный попал ко мне на обзор. Кратко скажу: инструмент добротный, тяжелый и точный. Для проверки точности использовал эталоны из комплекта промышленных микрометров. Такие обычно кладут для калибровки промышленных приборов. За подробностями добро пожаловать под кат, киска в конце.

Характеристики


Диапазон измерений: 0~150 mm/ 0~6 inch.
Разрешение: 0.01 мм/0.0005 дюйма.
Повторяемость: 0.01 мм/0.0005 дюйма.
Точность: + 0.02 mm/ 0.001 in. (100 – 150 mm)
Максимальная скорость измерения: 1m/s
Мощность: 2×1.5 В LR44 (оксид серебра ячейки) батареи
Работа от батарейки: 1 год усиленного использования / 3 года обычного использования.

Упаковка и комплектация


Инструмент поставляется в жестком черном пластиковом кейсе.

Внутри нас ждет сам штангенциркуль и инструкция



Батарейки в комплекте нет.

Внешний вид


Штангенциркуль выполнен из закаленной нержавеющей стали. Её состав нигде не прописан, поэтому что имеем. Сам инструмент собран качественно никаких люфтов нет.
Mодель интересна наличием цифрового дисплея, кнопкой выключения, кнопкой обнуления значений, и переключением режимов из мм в дюймы.


Есть надпись утверждающая что он сделан именно из закаленной стали

Работает прибор от батарейки LR44 Есть специальная крышка закрывающая отсек с батарейкой.

Сзади наклеена табличка соответствия.

Вот вид на скрепляющие винты с другой стороны
Для фиксации измерений, чтобы невозможно было развести измерительные губки есть специальный винт

Измерил его 🙂 Его длина 11,28 мм.

Для того, чтобы раздвигать губки можно было аккуратно без рывков есть специальное удобное колесико.


Так же есть еще крышечка, под которой неизвестный мне разъем.

Здесь видны винты сборки прибора
Разбирать такой прибор я не решился, потерять точность непростительно.

Эксплуатация и тесты

Для начала проверим режим переключения из дюймов в миллиметры

Тут все четко.
Взвесим штангенциркуль
Его вес 154 грамма.
Но это все лирика, берем эталоны измерений микрометров. Такие приборы как микрометры должны обладать нивелирной точностью. поэтому им в комплект кладут именно точные по размерам эталоны.
берем эталон на 25 мм

измерение = 25.02 мм
Берем эталон на 50 мм

Измерение = 50,01 мм

Вывод


Измерение в пределах заявленной погрешности. Для бытового использования такой точности хватит с лихвой.
Такой инструмент понадобится всем допустим в таком простом деле как измерить эту палочку из ремешка часов.

Как дань традициям

На этом обзор заканчиваю.
Продавец подготовил для вас купон OCh257 который снижает цену до 9,99$ купон будет действовать до 10 ноября
Всем точных измерений. Пока пока!

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Какая точность измерения штангециркуля ?

0,05 мм 0,1мм 0,01мм (цифровой ШЦ)

точность измерия штангенциркуля должна быть указана на самом инструменте

два знака после запятой<img src=»//otvet.imgsmail.ru/download/3e61dd667bb0d27d7cc5a2e5135333ca_i-428.jpg» >

измерение с точностью до 0,1мм <img src=»//content.foto.my.mail.ru/mail/ulya5215532/_answers/i-4756.jpg» > Штангенциркули бывают разных видов, они отличаются пределами и точностью измерения. На рисунке показан штангенциркуль ШЦ-1. Он состоит из штанги с неподвижными губками 1 и 2, по которой перемещается рамка 4 с подвижными губками 3 и 8. Рамку можно закреплять в нужном положении стопорным винтом. На штанге 5 нанесены деления, которые образуют миллиметровую шкалу. Цена ее деления — 1 мм. Длина миллиметровой шкалы — 150 мм. <img src=»//content.foto.my.mail.ru/mail/ulya5215532/_answers/i-4757.jpg» > На подвижных губках нанесена вспомогательная шкала, называемая нониусом (рисунок) . Она разделена на 10 равных частей, а вся длина нониусной шкалы составляет 19 мм. Значит, длина каждой части равна 1,9 мм. Эта величина является ценой деления нониуса. <img src=»//content.foto.my.mail.ru/mail/ulya5215532/_answers/i-4758.jpg» > При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале до нулевого штриха нониуса, а десятые доли миллиметра — по шкале нониуса начиная от нулевой отметки до той риски, которая совпадает с какой-либо риской миллиметровой шкалы (рисунок) . На рисунке показаны положение шкал штангенциркуля при отсчёте размеров: а – 0,5 мм; б – 6,9 мм; в – 34,3 мм. Перед началом измерений штангенциркулем надо осмотреть его и проверить на точность. Для этого надо совместить губки инструмента. При этом нулевые риски обеих шкал должны совпасть. Одновременно должен совместиться десятый штрих нониуса с девятнадцатым штрихом миллиметровой шкалы. <img src=»//content.foto.my.mail.ru/mail/ulya5215532/_animated/i-4759.gif» > А вот здесь: <a rel=»nofollow» href=»http://www.vogel-mess.ru/shop/list.php?ID=4&SUBID=15″ target=»_blank»>http://www.vogel-mess.ru/shop/list.php?ID=4&SUBID=15</a> можно посмотреть точность измерения электронно-цифровых штангенциркулей. Примерно: От 0-150х0,01 до 0-300х0,01 мм

от чего зависит точность штангенциркуля?

Расчет шкалы нониуса штангенциркуля. Пример решения задачи.


Примеры решения задач по метрологии

Измерение штангенциркулем и расчет шкалы нониуса




Решение:

1. Размеры деталей на рисунках, измеренные штангенциркулем:

  • а) – 38,8 мм;
  • б) – 58,6 мм.

2. Метод измерений.
В данном случае измерение проводилось штангенциркулем, размер измерялся непосредственно с детали (или изделия), поэтому метод измерений является абсолютным.

Абсолютное измерение основано на прямых измерениях величины и/или использовании значения физической постоянной, например измерение размеров детали штангенциркулем или микрометром.

Относительное измерение основано на сравнении измеряемой величины с известным значением меры, например измерение отношения величины к одноименной величине, играющей роль единицы. Размер в этом случае определяется алгебраической суммой размера установленной меры и показаний прибора.

3. Выполнить расчет нониуса штангенциркуля при точности i = 0,1 мм и модуле φ = 2.

Основной характеристикой при расчете нониуса является величины отсчета или точность нониуса i.

Сначала определяем число делений нониуса:

n = c/i = 1/0,1 = 10,

где c — интервал деления основной шкалы; с = 1 мм.

Интервал деления шкалы нониуса:

b = φc – i = 2×1 – 0,1 = 1,9,

где φ — модуль, натуральное число 1,2,3…, служащее для увеличения интервала деления нониусной шкалы.

Определяем длину шкалы нониуса:

l = bn = (φc – i)n = 1,9×10 = 19 мм.




4. Указать пределы измерений штангенциркулей.

Штангенинструменты предназначены для определения абсолютных значений линейных размеров, а также для воспроизведения размеров деталей при разметке.

К штангенинструментам относятся:

  • штангенциркули;
  • штангенглубинометры;
  • штангенрейсмусы.

ГОСТ 166-73 предусматривается выпуск трех типов штангенциркулей: ШЦ-I с ценой деления 0,1мм; ШЦ-II с ценой деления 0,05мм и ШЦ-III с ценой деления 0,1мм и 0,05мм.
Кроме того, на заводах используются ранее изготовленные штангенциркули с ценой деления 0,02 мм.

***

Общее устройство штангенинструментов

Основными частями штангенциркуля являются: шкала-линейка (штанга) с ценой деления 1 мм и перемещающаяся по линейке вспомогательная шкала-нониус. По нониусу отсчитывают десятые и сотые доли миллиметра.
Наибольшее распространение получили нониусы с ценой деления 0,1, 0,05 и 0,02 мм.

Для отсчета с помощью нониуса сначала определяется по основной шкале целое число миллиметров перед нулевым значением нониуса. Затем добавляют к нему целое значение долей по нониусу в соответствии с тем, какой штрих шкалы нониуса ближе к штриху основной шкалы (см. рисунок 1).
Так, например, на рис. 1, а – измеряемый размер равен 38,8 мм; а на рис. 1, б – 58,6 мм.

Для плавного перемещения рамки по шкале-линейке предусмотрено микрометрическое устройство, состоящее из хомутика, зажима и гайки микрометрической подачи.
На подвижной рамке установлен стопорный винт.
Наружные размеры можно измерять верхними и нижними губками. Для измерения внутренних размеров предназначены нижние губки, для разметки – верхние.

С более подробной информацией о штангенинструментах можно ознакомиться здесь.

***

Допуски и посадки подшипников качения



Основные правила проверки штангенциркуля и приемы измерения им — Контрольно-измерительный инструмент — Совершенствование навыков выполнения слесарных и токарных работ

20 февраля 2012

Когда нет просвета между губками для наружных измерений, нулевые штрихи нониуса и штанги должны совпадать.

Проверка нулевого положения штангенциркуля

Это проверка нулевого положения штангенциркуля.

Перемещать рамку штангенциркуля надо правой рукой, поддерживая штангу.

Перемещение рамки штангенциркуля

а  —  правильно; б  —  неправильно.

Закреплять рамку винтом следует большим и указательным пальцами правой руки, левой рукой держат неподвижную губку.

 Закрепление винтом рамки штангенциркуля

При чтении показаний штангенциркуль необходимо держать прямо перед глазами.

Чтение показаний штангенциркуля

а — правильно; б — неправильно.

Шкала при этом должна быть наклонена в сторону источника света.

Измерять незакрепленную деталь следует так: левую руку располагают за губками и близко от них держат деталь.

  Положение рук при измерении незакрепленной детали

Правой рукой поддерживают штангу, а большим пальцем перемещают рамку до соприкосновения с проверяемой поверхностью. Нельзя допускать перекоса губок. Измеряемая между губками деталь не должна входить туго, но и не слишком слабо.

При измерении детали, закрепленной в патроне токарного станка, левая рука должна слегка прижимать неподвижную губку к проверяемой детали.

 Положение рук при измерении детали, закрепленной в патроне токарного станка

Правой рукой поддерживают штангу, примерно горизонтально, а большим пальцем этой руки перемещают рамку.

Измерять глубину отверстия или уступа детали надо так: установить торец штанги в верхний край измеряемого отверстия или уступа; опустить при помощи подвижной рамки глубиномер до упора в дно отверстия или уступа; глубиномер при этом должен быть перпендикулярен дну.

 Измерение глубины глухого отверстия штангенциркулем

Перед освобождением штангенциркуля от измеряемой детали и чтением показаний необходимо закрепить подвижную рамку винтом.

Вопросы

  1. Как проверить нулевое положение штангенциркуля?
  2. Как надо держать штангенциркуль при чтении показаний?
  3. Как измеряют деталь, закрепленную в патроне токарного станка?
  4. Как измерить глубину глухого и сквозного отверстий?

Упражнения

  1. Проверьте, исправлен ли штангенциркуль.
  2. Измерьте диаметры сверл, ранее выполненные изделия.
  3. Измерьте изделия заводского изготовления (угольники, лекальные линейки и другие инструменты, имеющиеся в мастерской). По чертежам этих изделий установите точность их изготовления.

«Слесарное дело», И.Г.Спиридонов,
Г.П.Буфетов, В.Г.Копелевич

Штангенциркуль — это инструмент для точного измерения наружных и внутренних размеров деталей. На его штанге нанесены миллиметровые деления. Конец штанги имеет две неподвижные губки: одну для наружного измерения, другую — для внутреннего. На штангу надета рамка с подвижными, губками и глубиномером. Штангенциркуль ШЦ-1 с точностью отсчета 0,1 мм Глубиномер — это тонкая, узкая линейка, конец…
