Крыша является одной из самых важных и ответственных частей здания, которая подвержена влиянию многих неблагоприятных факторов как снаружи, так и изнутри здания. Если с различными природными явлениями, такими как дождь, снег, град и порывистый ветер все очевидно понятно, то о внутреннем воздействии на кровельный пирог стоит рассказать более подробно. Особое внимание в конструкции скатных крыш следует уделять вентиляции подкровельного пространства. Именно правильно организованная вентиляция подкровельного пространства в конструкции крыш способствует длительной эксплуатации здания и улучшает микроклимат в доме. Рассмотрим 2 основные задачи подкровельной вентиляции:
- Выведение водяных и бытовых паров, конденсата, попадающих под крышу из внутренних помещений;
- Выравнивание температурного режима подкровельного пространства.
Данные задачи лежат в основе устройства именно скатных крыш. Для понимания определения подкровельной вентиляции рассмотрим для начала способы утепления крыш в зависимости от своего назначения. По типу утепления крыши разделяются на мансардные и чердачные.
В случае мансардных крыш утепление располагается в теле стропил (по скатам крыши), рис.1
Мансардное утепление
В случае холодного чердачного пространства утепляется перекрытие (горизонтальное утепление), рис.2
Чердачное утепление по перекрытию
Стоит отметить также, что существует и вариант с комбинированным утеплением. Данный вариант содержит в себе как мансардную, так и чердачную части крыши (рис.3)
Отличительной особенностью в вентиляции подкровельного пространства мансардного и чердачного помещения следующее.

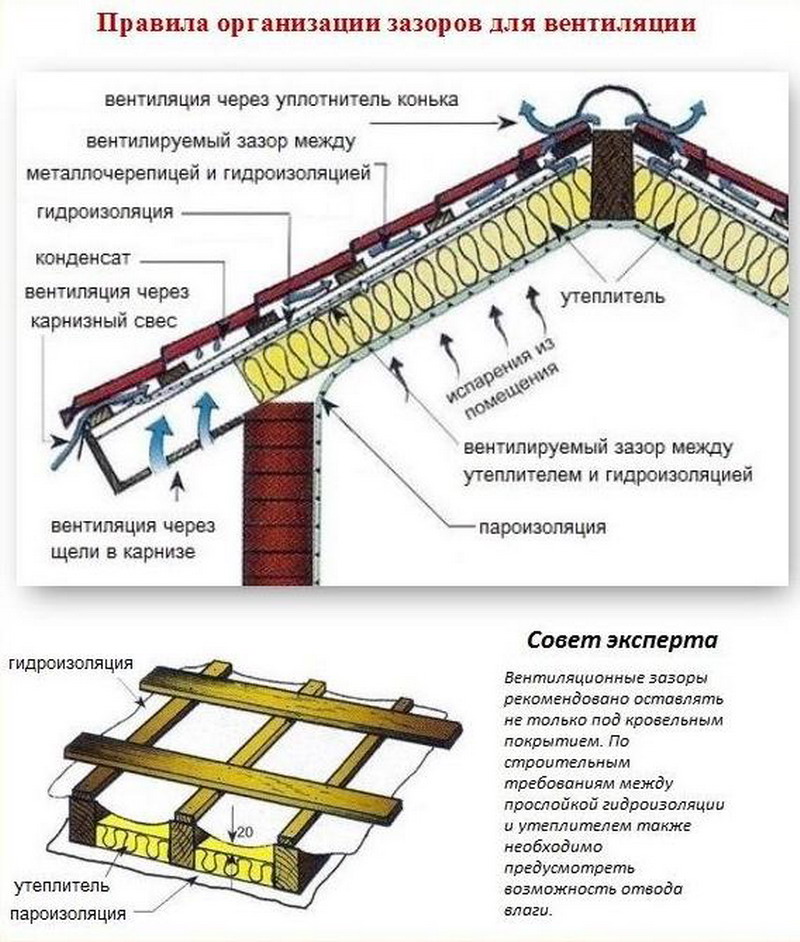

Вентиляция мансардной крыши через вентиляционный зазор (рис.4)
Вентиляция чердачного помещения через слуховые окна (свободное проветривание) (рис.5)
Величина вентиляционного зазора определяется высотой бруска обрешетки. Минимальный рекомендуемый вентиляционный зазор для скатных крыш при устройстве мансард составляет 40 мм.
Основные требования по вентиляции отражены в СП 17.13330.2011 («КРОВЛИ» Актуализированная редакция СНиП II-26-76):
4.4 Кровли из волнистых листов, в том числе профилированных, металлических листов, штучных материалов (черепицы, плитки) на утепленных совмещенных покрытиях следует предусматривать вентилируемыми с образованием между слоем теплоизоляции и кровлей зазора (вентиляционного канала), сообщающегося с наружным воздухом на карнизном, хребтовом и коньковом участках, а по теплоизоляции из волокнистых материалов – ветро-гидрозащитную мембрану.
Во избежание образования со стороны холодного чердака конденсата на поверхностях вышеуказанных кровель должна быть обеспечена естественная вентиляция чердака через отверстия в кровле (коньки, хребты, карнизы, слуховые окна, вытяжные патрубки и т.п.), суммарная площадь которых принимается не менее 1/300 площади горизонтальной проекции кровли.
4.5 Высота вентилируемых каналов и размеры входных и выходных вентотверстий канала зависят от уклона, площади кровли и влажности внутренних слоев крыши.
Уклон кровли, град (%) |
Высота вентканала для вывода парообразной влаги, мм |
Высота вентканала для вывода парообразной и строительной влаги, мм |
Размер входных вентотверстий канала |
Размер выходных вентотверстий канала |
5 (9) |
100 |
250 |
|
1/200 |
5 – менее 25 |
60 |
150 |
1/200 |
1/400 |
25 – 45 (47 – 100) |
40 |
100 |
1/300 |
1/600 |
45 (100) |
40 |
50 |
1/400 |
1/800 |
Примечания:
|
Таким образом, для обеспечения достаточной вентиляции подкровельного пространства необходимо предусмотреть беспрепятственный впуск воздуха в карнизной части и выпуск воздуха в верхних частях кровли, а также во всех «мертвых» зонах и непроветриваемых карманах. Для впуска воздуха по карнизным частям кровли предусматривается или открытый доступ воздуха (рис.6) или доступ воздуха через подшивку свесов кровли. Доступ воздуха может осуществляться как через декоративную подшивку карнизного свеса с перфорацией, так и через специально предусмотренные технологические отверстия или решетки (рис. 7.1, 7.2, 7.3).
Рис. 6
Рис.7.1, 7.2, 7.3
Выпуск воздуха должен осуществляться через специальные кровельные элементы. Например, для обеспечения вентиляции конька при устройстве мягкой кровли применяется элемент коньковой вентиляции RidgeMaster (рис. 8)
Для улучшения вентиляции в коньковой зоне в зависимости от типа кровельного покрытия применяют специальные дефлекторы, проходки и вентиляционные выходы. Располагают их как можно ближе к коньку, не далее, чем 0,5м от оси конька.
При устройстве мягких кровель обязательным условием является также устройство разреженной обрешетки для образования единой венткамеры (плоскости проветривания) по всей поверхности крыши, а также прорези в ендовой обрешетке, для исключения воздушных карманов.
На вальмовые скаты, а также перед трубами, мансардными окнами и перед прямыми примыканиями рекомендуется также устанавливать точечные элементы вентиляции для выпуска воздуха.
Пренебрежение элементами вентиляции при монтаже, а также не осознавание масштабов последствий в дальнейшем может выдать очень печальную картину, вплоть до полной перестройки крыши. Дело в том, что недостаточная вентиляция или полное ее отсутствие вызывает застой воздуха в подкровельном пространстве и как следствие ряд возможных проблем:
- образование и накопление конденсата в вентиляционной камере, поражение деревянных конструкций крыши биоорганизмами, сокращение срока службы и снижение несущей способности крыши вплоть до ее обрушения;
- протечки кровли, образование плесени и грибков в интерьере;
- перегрев внутренних помещений в теплое время года; затраты на кондиционирование;
- таяние снега на кровле в зимний период и образование наледей в карнизных частях с обрушением водостоков и значительными повреждениями кровли;
- наиболее печальным явлением может быть намокание утеплителя, его сползание вниз и проседание, образование «мостиков холода» и больших щелей для проникновения холодных воздушных масс; затраты на отопление;
В качестве примера можно приводить множество фотографий объектов, которые пострадали именно от несоблюдения технологии и норм по вентиляции кровли.
Примеры:
Гниение деревянных конструкций
Прогнивание фанеры ОСП (отсутствие вентиляции в коньковой зоне)
Образование сосулек в мансардном помещении, образование плесени
Образование наледи при отрицательной температуре окружающего воздуха, обрушение водосточных желобов.
Другие статьи
Направления: Строительные блоки, вентканалы
Технология кладочных работ из поризованных блоков POROTHERM
Блоки POROTHERM, изготовленные из глины, воды и …
Все статьи направления
Расчет материалов
Доставка от 3,5 часов
Работаем 7 дней в неделю
Внутренний контроль качества сервиса
Кровельная вентиляция как важный элемент дома
Кровля
Опубликовано Январь 17th, 2017 | Салитов Закир
0
Важный элемент дома — это вентиляция. Даже используя утеплитель в чердачном перекрытии, часть тепла уходит из чердачного помещения. Кровля нагревается, а снег на участке крыши, над чердачным помещением подтаивает. На краю же крыши снег не тает и превращается в снежный нарост, что ведет к повреждению кровли из-за того, что лед не дает талой воде сойти с крыши, и вода остаётся на крыше. Через некоторое время вода начинает идти под кровлю через соединение саморезами. Если не допускать нагревание крыши над помещением, то можно было бы исключить появление снежных наростов на крыше. Тогда ваша крыша прослужила бы дольше. Вот почему так важно иметь правильную кровельную вентиляцию дома.
Вентиляция кровли (чердака, мансарды) происходит через кровельные отверстия, расположенные вдоль всей крыши. Важный фактор, что площадь сечения этих отверстий должна соответствовать площади крыши и потолка. Нарушение этих условий приведет к большим теплопотерям и образованию наледи на кровле, что в дальнейшем приведет к разрушению кровли.
Самая эффективная подкровельная вентиляция — это отверстия снизу на коньке и карнизы с вентилируемым софитом. Перфорированный софит устанавливается на карнизе крыши, воздух проходит внутрь через него, а удаляется через верх крыши, конек или вентиляционный выход, если такой присутствует. Такая вентиляция работает при любых погодных условиях и при любом ветре охлаждает крышу. Для усиления подкровельной вентиляции можно использовать турбодефлектор.
Вентиляция крыши из металлочерепицы и профнастилаПод профнастил или металлочерепицу устанавливается гидроизоляция. Для того, чтобы в холодную погоду образовавшийся конденсат с внутренней стороны кровли не стекал на внутренние стены дома. Кроме того влага может проникнуть через соединения обрешётки и кровельного материала и течь на потолок. Также пар из дома проникает сквозь потолочные перекрытия и конденсируется на металлочерепице или профнастиле и стекает уже не как пар, а как вода. Поэтому между кровельным материалом и изоляционной мембраной должна осуществляться вентиляция кровли для того, чтобы влага выветривалась с гидроизоляции кровельного пирога. Вентиляция кровли металлочерепицы и профнастила технически проста. При наличии мансардного этажа (жилого этажа) вентиляция кровли особенно важна. И обязательно не забывайте устанавливать гидро, пароизоляцию чердака и утеплять его.
Удачного строительства!
Автор
Салитов Закир Я более 30 лет работаю инженером в различных строительных компаниях. Я контролирую качество построенных домов и успел собрать уникальный опыт из различных источников, которым хочу поделиться с вами. Буду рад ответить на Ваши вопросы.
© 2009 — 2016 Строим дом с умом! *Обращаем Ваше внимание на то, что настоящий сайт и представленные на нём информационные материалы и цены носят исключительно информационный характер и ни при каких условиях не являются публичной офертой, определяемой положениями статьи 437 Гражданского кодекса Российской Федерации. Стоимость продукции может быть изменена в любое время без предварительного предупреждения. Текст, предоставленный на сайте, носит исключительно информационный характер и не является инструкцией к действию.
Наверх ↑
Основы вентиляции на крыше | Семейный мастер на все руки
Вентиляция на крыше 101
1 / 4
Все о воздушном потоке
Крышная вентиляция основана на том простом факте, что теплый воздух поднимается вверх. Летом солнце нагревает воздух на чердаке. Зимой тепло вашего дома согревает чердачный воздух. В любое время года хорошая вентиляция происходит, когда прохладный воздух может проникать на чердак возле карниза и выходить возле козырька. В идеале половина площади вентиляционного отверстия должна быть низкой, а половина высокой. Конечная цель состоит в том, чтобы уровень температуры и влажности в чердачном помещении соответствовал условиям на улице.
2 / 4
Пути к хорошей вентиляции
Для всасывания воздуха лучше всего подходят вентиляционные отверстия в потолке. Воздух может пассивно выходить через коньковые вентиляционные отверстия или вентиляционные отверстия капота. Турбинные вентиляционные отверстия используют ветер для высасывания воздуха из чердака. Вентиляционные отверстия с электроприводом являются идеальными двигателями воздуха, но в большинстве ситуаций в них нет необходимости. Фронтонные вентиляционные отверстия могут помочь, позволяя воздуху входить или выходить, но обычно они не способствуют равномерному потоку воздуха по всему чердаку.
3 / 4
Плохая вентиляция, большие проблемы
Повреждения от влаги:
Большинство потолков не полностью герметизированы, поэтому теплый влажный воздух просачивается на чердак. Тогда на кровельном каркасе и обшивке образуется конденсат. Эта влага поддерживает гниение, которое может нанести серьезный структурный ущерб вашему дому. Вода также может капать на потолок и через него, вызывая дальнейшие повреждения.
Ледяные дамбы:
Плохо вентилируемый чердак прогревается настолько, что снег на крыше растапливает, а карниз остается холодным. Затем, когда талая вода достигает карниза, она замерзает и образует плотину. За плотиной скапливается больше талых вод, которые могут проникнуть под черепицу.
4 / 4
Дополнительные сведения о вентиляции на крыше
Вентиляционные отверстия забиваютсяВентиляционные отверстия в потолке часто забиваются мусором, паутиной или случайной изоляцией. Вы можете очистить их с помощью компрессора и воздушной форсунки или воздуходувки. Носите защиту для глаз!
Шпионить за соседями
Если у вас голая крыша, а соседние еще покрыты снегом, это может быть признаком беды. Хотя ваша крыша может быть просто теплее из-за ее конструкции или большей экспозиции к югу, это также может означать, что у вас плохая вентиляция или недостаточная изоляция.
Сократить расходы на охлаждение? Чердаки сильно нагреваются солнечным светом, и часть этого тепла излучается в помещения внизу. Поэтому разумно думать, что лучшая вентиляция уменьшит излучаемое тепло и снизит нагрузку на вашу систему охлаждения. Но большинство исследований обнаруживают лишь незначительную экономию за счет улучшения вентиляции. Добавление изоляции чердака, как правило, намного эффективнее.
А как насчет «горячих крыш»?
«Горячая кровля» имеет утепление непосредственно под кровельным покрытием и не требует вентиляции. При тщательном проектировании и монтаже горячая крыша может быть безотказной.
Более холодная черепица служит дольшеЖара медленно разрушает битумную черепицу. Вентиляция помогает сохранять прохладу, продлевая срок службы крыши. Однако влияние вентиляции на срок службы черепицы зависит от многих факторов, особенно от климата; вентиляция имеет наибольшее значение в жарких, солнечных регионах. Большинство производителей черепицы аннулируют свои гарантии, если не соблюдаются стандарты вентиляции крыши.
Сколько хватит?
Строительные нормы и правила обычно требуют 1 кв. фут вентиляционной площади на каждые 300 кв. футов мансардного этажа. Это предполагает, что половина вентиляционной площади находится высоко на крыше, а половина — низко (на карнизе или рядом с ним). В противном случае требуется удвоение площади вентиляционного отверстия (1 на 150 кв. футов). Это минимальные требования; лишней вентиляции не бывает.
Общие детали вентиляции:
Какой метод вентиляции крыши лучше всего? (и типы вентиляционных отверстий на крыше)
Печать/сохранение в формате PDF
Приобретая новую крышу, вы будете принимать важные решения. Одним из самых важных является решение сохранить ваши текущие вентиляционные отверстия и метод вентиляции или изменить их.
К сожалению, большинство домовладельцев недостаточно осведомлены о вентиляции крыши, чтобы принять такое решение. Вот почему один из самых частых вопросов, которые мне задают: «Какая вентиляция крыши лучше?»
Более 30 лет команда Bill Ragan Roofing предоставляет домовладельцам информацию, необходимую для принятия правильных решений. Вот почему я расскажу о методах вентиляции и помогу вам понять, какой из них «лучший».
В этой статье рассматриваются следующие вопросы:
- Обзор двух типов методов вентиляции крыши.
- Какой метод вентиляции крыши лучше.
- Варианты вентиляции на крыше.
Два типа методов вентиляции крыши
Прежде чем перейти к тому, что лучше всего, вам сначала нужно узнать о двух типах методов вентиляции крыши. Вентиляция вашей крыши (чердака) — это система, которая позволяет вашей крыше и дому дышать.
Он работает, пропуская свежий воздух через чердак и позволяя теплу выходить через вентиляционные отверстия на крыше. Существует 2 типа систем вентиляции крыши: активные и пассивные.
Оба делают свою работу, но делают это по-разному.
Пассивная вентиляция
Пассивная вентиляция работает, позволяя воздуху на чердаке перемещаться естественными источниками. Этот тип системы вентиляции крыши не использует вентиляционные отверстия для обеспечения выхода захваченного воздуха, отсюда и название «пассивная».
Пассивная кровельная вентиляция основана на ветре или конвекции (холодный воздух выталкивает теплый воздух наружу) для перемещения воздуха на чердаке. Преимущество пассивных вентиляционных отверстий в том, что в них нет движущихся частей, нет шума, и они практически не требуют обслуживания.
Активная вентиляция
Активная вентиляция забирает свежий воздух снаружи и выталкивает воздух внутрь чердака. Создает эффект притяжения, когда приточные вентиляционные отверстия втягивают свежий воздух снаружи, а затем выталкивают воздух на чердаке через вытяжные вентиляционные отверстия.
Эта система активно работает для обеспечения движения воздуха на чердаке, отсюда и название «активный».
Какой метод вентиляции крыши лучше?
Теперь вы знаете разницу между двумя типами методов вентиляции крыши. Но какой из них лучший?
По правде говоря, обе системы вентиляции крыши работают, и одна не лучше другой. Важно, чтобы ваша крыша и чердак хорошо вентилировались, независимо от метода вентиляции.
Хотя одно не лучше другого, я предпочитаю и рекомендую активную систему вентиляции крыши. Причина этого просто сводится к функциональности.
Например:
Для чердаков требуется как минимум 1/150 свободной площади сетки (открытое пространство для прохождения воздуха). Это означает, что на каждые 150 квадратных футов секции вашего чердака требуется 1 квадратный фут площади без сетки для надлежащей вентиляции крыши.
Допустим, у вас на чердаке 1500 квадратных футов (нижеприведенные цифры получены с помощью калькулятора вентиляции Lamanco ).
(Вентиляционные короба)
Вентиляционные короба стандартного размера (пассивная вентиляция) имеют 50 дюймов чистого свободного воздушного пространства. Это означает, что вам потребуется 8 коробчатых вентиляционных отверстий, чтобы обеспечить правильную вентиляцию чердака.
(вентиляционное отверстие на крыше турбины)
С другой стороны, 14-дюймовое вентиляционное отверстие турбины (активная вентиляция) имеет 150 дюймов чистого свободного воздушного пространства, а также эффект вытягивания для постоянного перемещения воздуха. По сравнению с 8 коробчатыми вентиляционными отверстиями вам потребуется только 2 турбинных вентиляционных отверстия для одного и того же чердачного помещения.
Как я уже сказал, один метод вентиляции крыши не лучше другого. Тем не менее, активная система вентиляции крыши обеспечивает регулярное движение воздуха через чердак и крышу.
Лучшие типы активных крышных вентиляционных отверстий
Теперь вы знаете, что я предпочитаю и рекомендую активные кровельные вентиляционные системы. Но если вы выберете активную систему вентиляции крыши, вам также придется выбрать активную крышную вентиляцию.
Давайте изучим 4 лучших типа активных вентиляционных отверстий на крыше.
Коньковые форточки с перегородкой
Коньковые форточки врезаются непосредственно в конек крыши и проходят по всей длине коньковой линии. Этот люк на крыше популярен благодаря своему низкому профилю, т. е. незаметен с земли.
В то время как обычный коньковый вентиль является пассивным, добавление перегородки делает его активным. Перегородка имеет желоб, который направляет воздух, позволяя ему течь и перемещаться по вашему чердаку.
Просто знайте, что через коньковый люк без перегородки на чердак могут попасть насекомые, мусор, дождь и снег.
Вентиляционное отверстие на крыше турбины
Я уже упоминал об этом в примере выше, но вентиляционное отверстие на крыше турбины является очень популярным активным вентиляционным отверстием. Турбинные вентиляционные отверстия (также называемые вихревыми птицами) используют эффект притяжения за счет конвекции (подъема тепла), чтобы перемещать воздух по чердаку, даже когда нет ветра.
При правильной установке турбинные вентиляционные отверстия перемещают воздух на вашем чердаке примерно 10-12 раз в час. Просто знайте, что существует заблуждение, что дождь, снег и насекомые могут проникнуть в ваш дом через решетку вентиляционных отверстий турбины.
Однако они специально созданы для того, чтобы этого не происходило. Единственный раз, когда вы испытаете это, если вентиляционное отверстие повреждено.
Крышная вентиляция с электроприводом
Вентиляционная вентиляция — это вентиляционные отверстия круглой формы, использующие электричество для отвода горячего воздуха с чердака. Устанавливаются у конька крыши и имеют низкий профиль.
Поскольку для этого требуется электричество, вам понадобится электрик до или после их установки подрядчиком по кровле, чтобы убедиться, что проводка установлена правильно, если нет источника питания. Вы также захотите установить гигростат рядом с вентиляционным отверстием из-за влажности, которая накапливается на вашем чердаке.
Эта влажность вызывает конденсацию, которая сокращает срок службы вашей крыши. Мощные вентиляционные двигатели имеют тенденцию со временем выходить из строя, поэтому будьте готовы заменить их в какой-то момент срока службы вашей крыши.
Солнечная вентиляция на крыше
Вентиляционные вентили, работающие от солнечной энергии, аналогичны силовым вентилям, за исключением того, что они используют солнце в качестве источника энергии вместо электричества. Они отлично экономят электроэнергию, но солнечная батарея не будет держать заряд достаточно долго, чтобы обеспечить вентиляцию на весь день.
Они действительно выключаются, когда солнечная батарея заряжается. Таким образом, вы можете заметить, что ваш кондиционер работает больше, когда он перезаряжается.
Почему надлежащая вентиляция крыши важна для вашей крыши и дома?
Теперь вы знаете два типа методов вентиляции крыши, один из которых я рекомендую, и варианты активной вентиляции крыши. Как я уже сказал, не имеет значения, какой метод вентиляции вы выберете, главное, чтобы он был сделан правильно.
Но что, если у вас нет надлежащей вентиляции крыши? Это действительно так важно?
Ответом на это будет громкое «Да». Я не могу переоценить, насколько важна правильная вентиляция крыши для вашей крыши и даже вашего дома.
Вот почему я написал еще одну статью, в которой разобрал 3 основные причины, по которым важно иметь надлежащую вентиляцию крыши.
