Бетонные водосточные желоба – особенности, преимущества и этапы укладки

Любой приусадебный участок нуждается в системе поверхностного водоотвода, вне зависимости от глубины залегания подземных вод. Иначе во время продолжительного дождя или в период таяния снега повсюду будет грязь, слякоть и многочисленные лужи, постепенно превращающиеся в болота. Даже песчаный грунт не в состоянии постоянно впитывать влагу, а о глинистой почве и говорить не стоит. Чтобы избежать подобных ситуаций, вдоль строений, дорожек, въездов и бассейнов укладывают пластиковые или бетонные водосточные желоба, которые являются основной частью линейных водоотводов. Подобные конструкции встречаются на парковках, улицах города, спортивных площадках, возле складов и гаражей.

Особенности бетонного водостока

Основным предназначением водостока является отвод дождевой или талой воды к дренажному колодцу или дождеприемнику, а в упрощенном варианте – к месту сброса. Бетонные водостоки состоят из отдельных готовых желобов, а по форме они различаются:

• на мелкие – открытые полукруглые желоба;

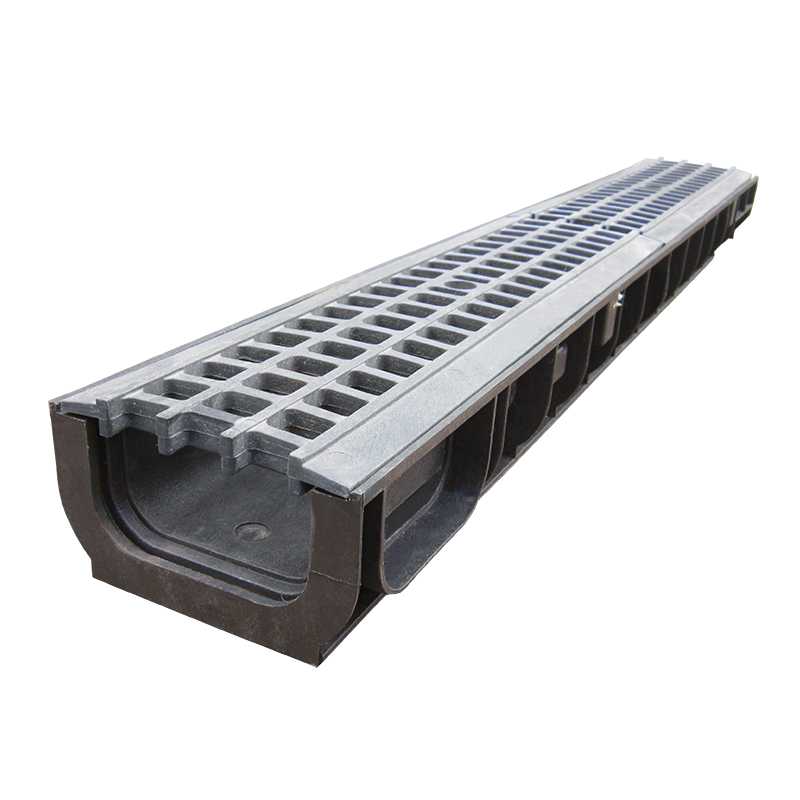

• на углубленные – имеющие в поперечном сечении форму четырехугольника и закрывающиеся сверху решеткой.

Открытые водостоки достаточно безопасны и удобны в обслуживании, но в случае сильного ливня они не справляются с потоками воды. Углубленные бетонные желоба прикрываются металлическими защитными решетками во избежание травм и для возможности беспрепятственного проезда транспортных средств.
Бетонный желоб может выполнять дополнительную функцию – декоративную. Часто при укладке тротуаров используют разные виды, формы и цвета плитки. Водосток, в этом случае, может стать своеобразным разделителем.

Как делаются бетонные желоба

В заводских условиях водосточные желоба из бетона изготавливают двумя способами:

• вибропрессованием;
• вибролитьем.

Метод вибропрессования является наиболее прогрессивным, а изделия, в этом случае, получают наилучшие эксплуатационные характеристики:

• надежность – высокую устойчивость к воздействию воды, агрессивным средам и механическим ударам;
• экономичность – бетонные желоба являются наиболее бюджетным вариантом при организации водостока;
• универсальность – возможность использования в различных местах, от загородного участка до грузовых терминалов;
• самоочищаемость – гладкие стенки практически не покрываются наслоениями из грязи и не забивают систему, хотя время от времени ее необходимо прочищать;
• влагостойкость – при вибропрессовании из бетонной смеси максимально удаляются пузырьки воздуха, что делает готовые изделия прочными и плотными. В результате – влага не впитывается, поэтому бетонные желоба не разрушаются при отрицательных температурах.

При изготовлении желобов используют прочные виды бетонов. Укрепляют конструкции армированием с помощью стальных каркасов. Некоторые производители для своей продукции используют фибробетон. В качестве армирования здесь используется фибра, представляющая собой:

• обрезки тонкой проволоки;
• металлические волокна;
• полимеры;
• отходы, остающиеся при производстве гвоздей и др.

Монтаж бетонного желоба

Основным условием при устройстве водостока является правильная организация его уклона, оптимальный размер которого должен находиться в пределах 0,1-0,2 процента. При меньшем уклоне вода будет просто застаиваться.
Добиться требуемого уклона можно одним из способов:

• за счет естественного перепада высот;
• устанавливая бетонные желоба, имеющие разную глубину;
• используя специальные лотки с внутренним уклоном.

Все желоба должны иметь прочное соединение с основанием и между собой, во избежание каких-либо сдвигов вследствие воздействия водных потоков.
На начальном этапе выкапывают траншею с необходимым уклоном, шириной вдвое большей бетонного желоба. Ее глубина складывается из нескольких величин:

• толщины защитно-декоративной решетки;
• высоты лотка;
• толщины бетонного основания;
• размеров щебеночной и песчаной подушки.

Следует заметить, что правильное расположение верхней поверхности решетки должно находиться на расстоянии 3-5мм ниже уровня основного покрытия (плитки, асфальта, бетона).

Дно траншеи выравнивают песчаной подушкой, толщина которой зависит от организации уклона водостока. Сверху насыпают слой щебня и заливают дно тощим бетоном марки М50 или М75 на высоту 10см. Сверху устанавливают заранее соединенные желоба (они имеют с одной стороны шпунт, а с другой – паз), фиксируют их, а пазухи заливают тем же бетонным раствором.

На конечном этапе лотки закрывают защитными решетками, в зависимости от конструкции водостока.
Правильно спроектированная и смонтированная водосточная система из бетонных желобов поможет сохранить любые строения и продлит срок их службы.

Марки бетонных водосточных желобов и их стоимость — CemGid.ru

Использовать желоба и лотки из бетона при закладке дренажных и водосточных систем рекомендуется при повышенных требованиях к ожидаемым нагрузкам и эксплуатационным характеристикам изделий. Они без проблем выдерживают вес транспорта, неблагоприятные погодные и климатические условия и имеют длительный срок службы (до 50 лет и выше). Размеры и тип подбираются исходя из объема отводимой влаги, купить лоток с нужной пропускной способностью и уклоном не составит труда. Монтаж крупногабаритных разновидностей осуществляется с помощью подъемной техники, мелкие укладываются своими силами.

Оглавление:

1. Сфера применения
2. Классификация и характеристики
3. Расценки

Описание изделий

Ассортимент представлен цельными и сборными элементами с трапециевидной и П-образной формой с круглыми и прямоугольными выемками. Он включает свыше 150 типоразмеров лотков, соответствующих нормам ГОСТ 21509, совмещающихся при монтаже с помощью специальных пазов. Их изготавливают из бетона с маркой прочности от М200 и выше (при повышенных требованиях – вплоть до М400) путем вибропрессования и усиливают стальной арматурой класса А-I, проволокой, композитными прутьями, фиброй или вводом суперпластификаторов. Получаемые ЖБИ имеют равномерную и плотную структуру и характеризуются высокой устойчивостью к промерзанию, влаге, коррозии и механическим нагрузкам.

В зависимости от целевого использования разделяются на группы для защиты теплотрасс, кабелей и организации водоотвода. Последние устанавливаются в качестве:

• Водопропускных каналов для самотечного отвода воды.
• Элементов дренажных систем, устанавливаемых на цокольных этажах, в отмостке и подвалах.
• Распределительных и транспортных канализационных конструкций, направляющих стоки в коллекторы.
• Желобов для ливневой канализации, собирающих и отводящих от здания выпавшие осадки.
• Прикромочных лотков для перенаправления избытков влаги от основных дорог к кюветам и канавам.
• Телескопических желобов, устанавливаемых на мостах и склонах.

В зависимости от формы и конструктивного исполнения все бетонные лотки для ливневой канализации разделяются на цельные и сборные, основные и доборные, со сплошными стенками или элементы с вертикальными водосточными проемами. Стандартные размеры ЖБИ варьируются от 500 до 3000 мм по длине (до 6000 – у удлиненных видов, изготавливаемых под заказ), от 400 до 1900 по ширине и от 380 до 1500 по высоте, габариты изделий из фибробетона могут отклоняться в меньшую сторону. К важной характеристике, отражающей пропускную способность будущей ливневой канализации, относят внутреннюю ширину, обозначаемую в маркировке буквами DN. Ее стандартный диапазон варьируется от 100 до 500 мм, встречающаяся вторая цифра соответствует глубине водостока в мм.

В зависимости от выдерживаемой весовой нагрузки все желоба классифицируются на:

1. Изделия класса А-15 и В-125 (европейское обозначение серии – Basic), используемые при обустройстве систем в частном жилом секторе или участках с пешеходными и велосипедными дорожками.
2. С-250 (Standart), выдерживаемые нагрузки до 25 т. ЖБИ этой серии практически универсальны, их рекомендуют купить при закладке водостоков в пешеходных зонах и участков с редким движением автомобилей, тротуарах, гаражах и парковках.
3. D-400, E-600 и F-900 (все относятся к серии Super), рассчитанные на нагрузки до 40, 60 и 90 т. Эти желоба применяются на участках с высокой интенсивностью движения транспорта, включая грузовые автомобили. ЖБИ класса F-900 рассчитаны на укладку в аэропортах жилого, промышленного и военного назначения. Отличительной особенностью серии Super является наличие стальных уголков, размещенных по краям лотков (оцинкованных или чугунных, толщиной в 3-4 мм).

Все бетонные водостоки отличаются высокой геометрической точностью, технология изготовления позволяет выпускать как прямые изделия, так и разновидности с уклоном в пределах 5-50 мм по длине (0,5-1%).

Для защиты от попадания мусора они оснащаются решетками, которые можно приобрести отдельно или в комплекте, их качество и вид материала во многом определяют стоимость.

Вес ЖБИ указывается по усмотрению производителя. Для обеспечения успешного функционирования каналы дополнительно защищаются пескоуловителями.

Характеристики во многом зависят от класса используемого раствора. При минимально допустимом В15 большинство производителей выпускают лотки от В22.5. Технология изготовления исключает образование внутренних пустот и уплотняет стенки, что положительно сказывается на стойкости желобов для ливневки к воздействию влаги и промерзанию. Их итоговая морозостойкость достигает 200 циклов и выше, при соответствии фактических весовых нагрузок расчетным сохраняют целостность не менее 50 лет.

К положительным особенностям относят повышенную гладкость внутренних стенок, позволяющую им самоочищаться. Благодаря этому свойству ливневая канализация имеет неизменно высокую пропускную способность.

При правильно организованном уклоне внутри каналов водостока не накапливается влага и грязь, и они не покрываются наростами. Для усиления герметичности при размещении желобов в канавы и траншеи все стыки промазываются полимерными или цементными составами, по окончании монтажа все элементы образуют цельную конструкцию, при необходимости они усиливаются по краям стальными накладками.

Стоимость

Водостоки с нужными характеристиками реализуют как заводы-изготовители ЖБИ, так узкоспециализированные фирмы-проектировщики систем водоотвода, канализации и дренажа, проверка сертификата продукции при покупке у дилеров обязательна. Условия доставки и разгрузки оговариваются отдельно, желоба малого размера могут забираться с помощью своего транспорта.

Тип	Производитель	Класс нагрузки	Размер, мм / Гидравлическое сечение	Вес, кг	Цена, рубли
Лоток Basic с вертикальным водоотводом	BetoMax	A15 — C250	1000×140×130/DN100	23	910
Универсальный без уклона	Gidrolica	C250	1000×499×395/DN400	198	3650
То же, с уклоном в 0,5%			1000×499×400/DN400		4060
			1000×650×455/DN500	316	4300
Мелкосидящий с оцинкованной насадкой		Е600	1000×213×100/DN150	28	3200
Водосток бетонный Super Е600, без уклона, с решеткой	Аква-Инжиниринг		1000×213×215/DN150	68,3	7070
ЛВК ВМ PLUS, без внутреннего уклона	Анмакс	A15	1000×165×80/DN100	24	520
