Ветряк — устройство, способное получать энергию ветровых потоков и преобразовывать ее во вращательное движение. В настоящее время существует большое количество конструкций ветряков, имеющих разные виды лопастей, с осью вращения, расположенной в горизонтальной или вертикальной плоскости. При этом, все они выполняют одну и ту же работу, только с разной степенью эффективности.

Функции ветряка

Ветряк — это конструкция, способная выполнять множество функций. Традиционно ветряки приводили во вращение мельничные жернова. Со временем появилось большое количество механизмов, нуждающихся в приводе:

• Насосы.
• Электростанции разной мощности.
• Декоративные элементы оформления участка, ландшафтные элементы.

Вариантов использования ветряков было бы намного больше, но их распространение ограничено из-за неравномерного распределения потоков ветра. Для России характерны слабые и умеренные ветра, поэтому строительство и использование ветряков уступило место гидроэнергетике.

В последнее время широкое распространение получают ветрогенераторы, обеспечивающие энергией частные дома. Также широко распространены декоративные элементы, изготавливаемые для оформления частных домов, различных зданий или сооружений. В этом случае вращающиеся части не передают движение ни на какие устройства (чаще всего), используясь сами по себе для оживления окружающего пейзажа.

Флюгер

Одна из интересных и эстетически привлекательных ролей ветряка — выполнение функций флюгера. Это устройство, помимо декоративного значения, выполняет обязанности метеорологического прибора. Флюгер способен определять скорость и направление ветра, позволяя получать статистическую информацию.

Накопленные данные могут быть использованы, например, для производства расчетов при создании большого ветрогенератора. Установка флюгера на крышу создает стильный элемент декора, украшает выступающие части кровли. В качестве материала для изготовления флюгера могут быть использованы:

• металл,
• пластик,
• древесина.

Выбор материала обусловлен возможностями и предпочтениями владельца дома. Из метала можно создать высокохудожественное кованое изделие, но это доступно далеко не всем. Пластиковый флюгер не боится воздействия атмосферной влаги, но плохо реагирует на холод и солнечные лучи. Деревянные конструкции доступны большинству домашних мастеров, но сильно нуждаются в нанесении качественного защитного слоя от влаги.

Как своими руками делать интересный ветрогенератор?

Изготовление флюгера своими руками в первую очередь потребует решения двух вопросов:

• выбор дизайна,
• выбор материала.

Для того, чтобы определиться с дизайном флюгера, проще всего ознакомиться с фотографиями различных готовых конструкций, которые имеются в сети интернет. Любая фотогалерея способна дать наглядное представление о разнообразии флюгеров и обилии возможностей для самостоятельного изготовления.

Из материалов лидирует металл. Он наиболее прочен, долговечен и устойчив к внешним воздействиям. Кроме того, металл допускает разные способы обработки — ковку, сборку на резьбовые соединения, сварку. Единственное слабое место металла — коррозия, возникающая на незащищенной стальной поверхности.

Деревянные конструкции более доступны, поскольку для их изготовления требуются инструменты, имеющиеся практически у любого домашнего мастера. Кроме того, древесина легко поддается обработке и имеет высокую степень ремонтопригодности. При этом, устойчивость к механическим или физическим воздействиям у таких конструкций гораздо ниже, а условия эксплуатации подобных флюгеров не позволяют им существовать в течение длительного времени.

Основной элемент флюгера — рабочее колесо (крыльчатка), установленное на траверсе с хвостом, расположенном на противоположном конце. Центр тяжести траверсы является точкой установки поворотного механизма, позволяющего свободно вращаться вокруг своей оси для беспроблемной установки на ветер.

Размещение шарнира в точке равновесия очень важно, так как это позволяет обеспечить наиболее легкое вращение вокруг вертикальной оси по направлению ветра, устанавливающее правильное положение крыльчатки.

С точки зрения внешнего вида, построение флюгера дает массу возможностей. Существует огромное множество дизайнерских и конструктивных решений, позволяющих изготовить оригинальный и привлекательный флюгер, изменяющий внешность крыши дома и придающий ему романтический облик. Рассмотрим некоторые виды флюгеров:

Флюгер Вильда

Этот флюгер представляет собой метеорологический прибор, способный измерять скорость и направление ветра. Он используется уже более 100 лет, а изобретение устройств, входящих в его состав, относится к средним векам.

Конструкция состоит из вертикальной оси, на которую насажена флюгарка (горизонтальная часть, вращающаяся вокруг оси и указывающая направление ветра). На оси установлены 8 лучей, расположенных в горизонтальной плоскости (роза ветров). При установке эти лучи точно направляются по сторонам света. Ось север-юг отмечается стрелкой для лучшего ориентирования. Положение флюгарки относительно них указывает направление ветра в данный момент.

Кроме того, в состав конструкции входит анемометр — прибор, показывающий скорость ветра. Он устроен довольно просто — имеется вертикально повешенная за верхний торец доска определенного веса. По величине отклонения ее от вертикали определяется сила ветра. Для этого установлена дугообразная шкала, наглядно демонстрирующая величину отклонения.

Существуют конструкции с тяжелой и легкой досками, предназначенные для сильных и слабых ветров.

Дымоходные флюгера-дефлекторы

Эти устройства устанавливаются на выход дымовой трубы и служат для ее украшения и рассеивания дыма. Кроме того, дефлектор препятствует попаданию внутрь дымохода дождевых капель, проникновению птиц или мелких животных. При выходе из трубы дыми устройство начинает вращаться, рассеивая поток в стороны. Кроме того, флюгер направляется по ветру, что препятствует задуванию потока в дымоход и попаданию дыма в помещения. Изготовление такого флюгера просто, в качестве материала используется оцинкованная сталь. Форма флюгера представляет собой наклонный участок трубы, разрезанный в продольном направлении. Сверху устанавливается хвост, направляющий устройство по ветру.

Устройство простое, но требует периодического обслуживания, так как копоть и конденсат забивают подшипники или втулки, отчего вращение устройства затрудняется.

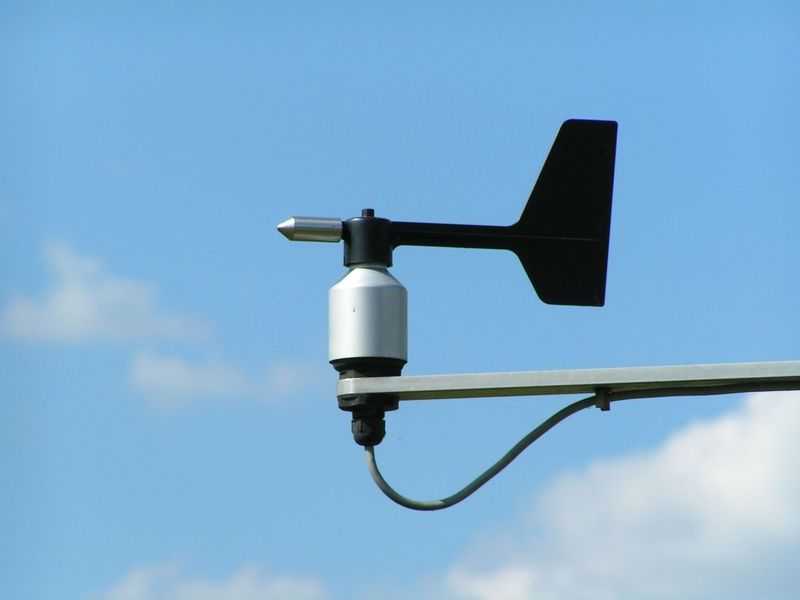

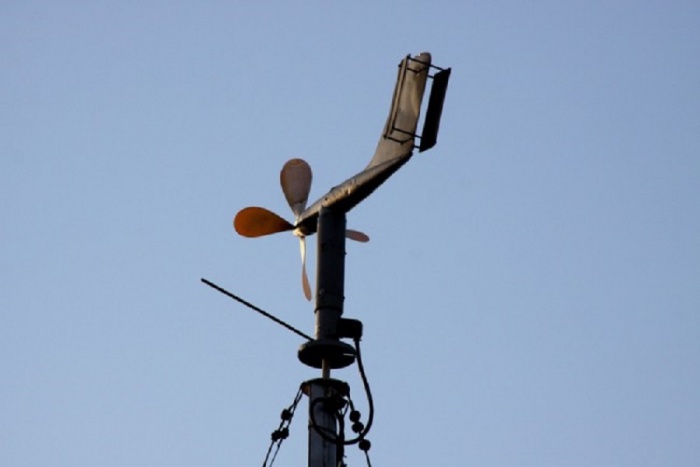

Современные метеорологические ветряки

Современные метеорологические флюгера используют электронные устройства, определяющие скорость и направление ветра с высокой степенью точности. Для этого используются различные типы датчиков, определяющих скорость вращения крыльчатки и переводящие ее в скорость ветра, или определяющие усилие, создаваемое потоком на плоскость, противостоящую его направлению. Большинство этих устройств используется в научных целях и для украшения верхнего яруса крыши зданий не применяется.

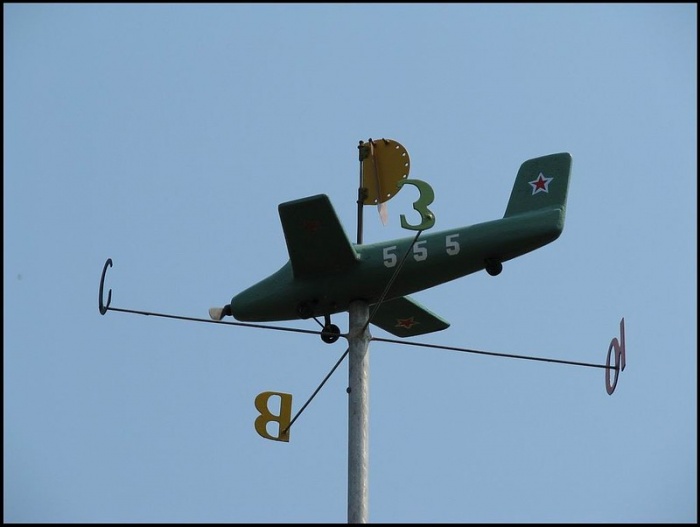

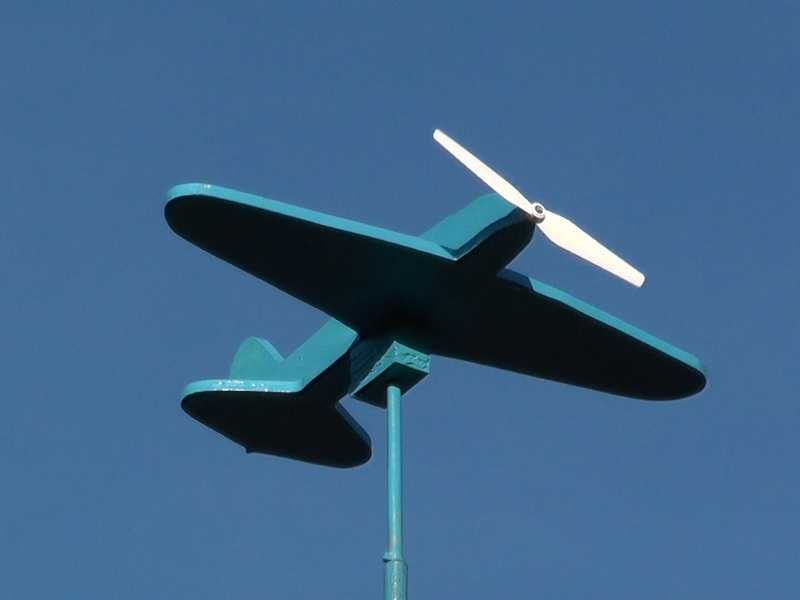

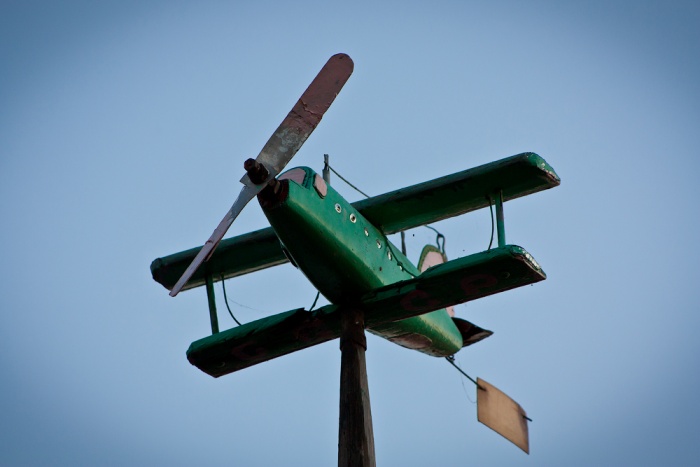

Флюгер-самолет своими руками

Обычный вид такого ветряка напоминает самолет — вращающаяся крыльчатка похожа на пропеллер, а хвост, выполняющий роль стабилизатора, автоматически устанавливающего положение устройства по ветру, делается в виде хвоста самолета. Такая форма обыгрывается в художественном смысле при помощи различных элементов, например, крыльев или иных деталей.

Изготовление такого устройства несложно. Его можно сделать вместе с детьми, которым очень нравится мастерить подобные «живые» игрушки. Для выполнения работы потребуется минимальный набор инструментов, а устанавливать такое устройство совсем необязательно на крыше, что довольно опасно. Проще всего укрепить флюгер перед окном или на невысоком шесте на улице, где за ним будет удобно наблюдать.

Детский ветряк-самолет из ПЭТ бутылок

Как вариант, можно изготовить флюгер-самолет из пластиковых бутылок. Простейший способ таков:

• отмытая бутылка прорезается по бокам для установки крыльев;
• сбоку делается продолговатое отверстие для установки бруска, который послужит основанием для вращения;
• крылья изготавливаются из картона и просовываются в боковые прорези;
• в брусок, установленный внутри, вбивается гвоздь (или шуруп), который вставляется в вертикальную трубочку. Этот гвоздь является осью вращения устройства;

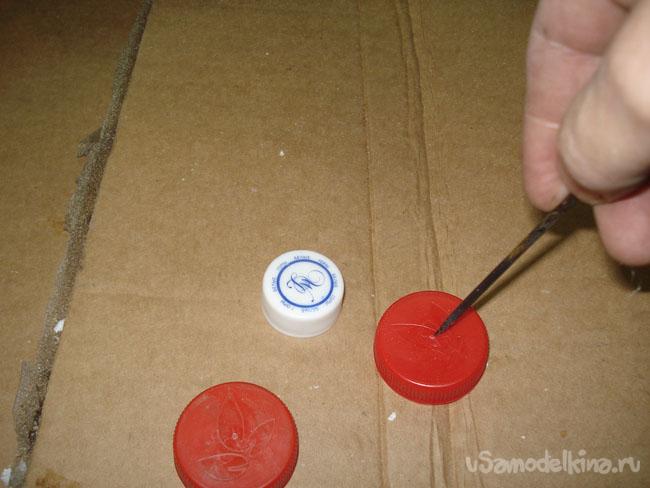

• в крышке бутылки делается отверстие, в которое помещается гвоздь или шуруп. Это — ось для пропеллера;
• пропеллер делается из картона и одевается на ось;
• хвост самолета изготавливается из картона и крепится в задней части «фюзеляжа» на клей или скотч. Как вариант, пропеллер можно вырезать из донышка другой бутылки и так же установить на ось в пробке.

Флюгер устанавливается на улице и радует детей своей работой.

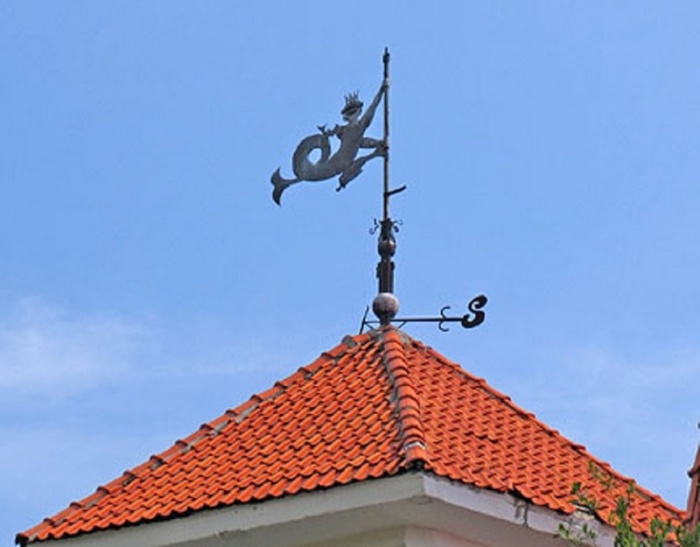

Установка флюгера

Монтаж флюгера производится на высшую точку крыши. Обычно это конек или дымоход, иногда — антенна или иное сооружение. Главное, чтобы это была высшая точка, другие варианты установки сильно снижают эффект от работы устройства. Все элементы конструкции должны быть тщательно отбалансированы, чтобы обеспечить максимальную легкость вращения. Шток, на котором будет расположен флюгер, должен быть качественно закреплен, но иметь возможность демонтажа для периодического обслуживания.

Важно! Установка флюгера — опасная операция, производимая на высоте. Выполнять ее следует с соблюдением мер безопасности. В обязательном порядке надо использовать индивидуальные средства защиты — например, страховочный пояс.

Ветряки, выполняющие функции флюгеров, довольно широко распространены среди владельцев частных домов. Они играют роль декоративных элементов, украшают крышу, придают дому особенный шарм и стиль. Устройства просты и могут быть изготовлены самостоятельно, что увеличивает их привлекательность для пользователей.

Рекомендуемые товары

Флюгер самолет

Крыши ухоженных домиков западной Европы неизменно ассоциируются с оригинальным флюгером. Его основное предназначение – подсказать наблюдателю направление ветра, отдельные конструкции способны определять и скорость воздушных потоков. Но функции флюгеров гораздо шире общепринятых представлений. Описание разнообразных конструкций и особенностей изготовления помогут выбрать подходящую модель, которую будет возможно оформить своими руками. Фото и видео материалы добавят ясности в изучаемую тему.

Обустройство трубы

Приоритетное место монтажа флюгера – труба на крыше, которая является неотъемлемой деталью в системе отопления. Чтобы продлить период ее эксплуатации и создать условия для установки флюгера, над трубой требуется сделать дымник. Ключевые функции защитного колпака:

• ограничивает попадание атмосферных осадков;
• преграждает путь мелкому мусору;
• препятствует проникновению птиц;
• уменьшает риск возгорания от искр.

Помимо практических свойств, дымник играет декоративную роль, являясь базовой основой для установки флюгера. Формы, которые можно придать дымнику при оборудовании своими руками, весьма различны:

• имитация двух- или четырехскатной крыши;
• конусообразный грибок;
• арочная защита;
• плоская поверхность.

Зачастую возникают ситуации, когда порывы сильного ветра задувают в трубу, препятствуя выходу продуктов горения. В этом случае необходимо сделать особую конструкцию дымника в виде дефлектора, которая увеличивает тягу. Внешний вид дефлектора флюгера может приобретать различные очертания в зависимости от вариантов изготовления. Конструкция, выполненная в производственных условиях, представлена на фото ниже:

При желании смастерить своими руками практичный флюгер дымник, лучше обратиться к модели, изображенной на фото:

Изготовление дефлектора

Существуют несколько вариантов обустройства своими руками дымника в виде дефлектора флюгера.

Чтобы сделать правильно своими руками надежный дефлектор, необходимо придерживаться установленных пропорций:

• Высота флюгера дымника подбирается к внутреннему сечению дымохода в соотношении 1,7:1.
• Ширина конструкции больше диаметра дымовой трубы в 1,3 раза.

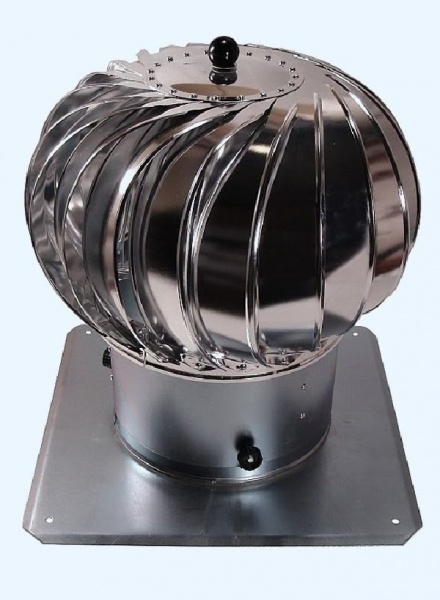

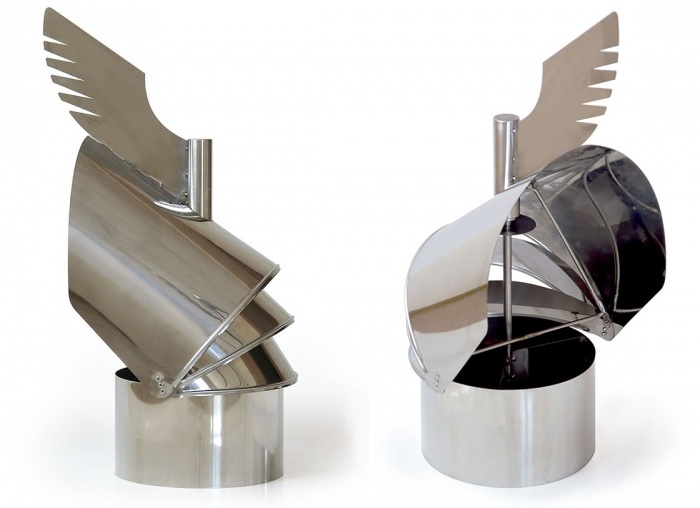

На фото приведены примеры различных конструкций дефлектора флюгера:

Для работы можно использовать:

• лист оцинкованного железа;
• нержавеющую сталь;
• медь.

Изготовление своими руками дефлектора флюгера включает несколько этапов:

• Разработка эскиза деталей дымника (диффузора, колпака и цилиндра). Сделать проект лучше на плотном картоне.
• Шаблоны дефлектора переносятся на металл, после чего вырезаются.
• Соединение отдельных элементов можно сделать различными способами: фиксацией заклепками, с помощью болтов или сварки.
• Для установки дефлектора флюгера потребуется кольцо с подшипниковым узлом. Это устройство обеспечивает вращение дымника.

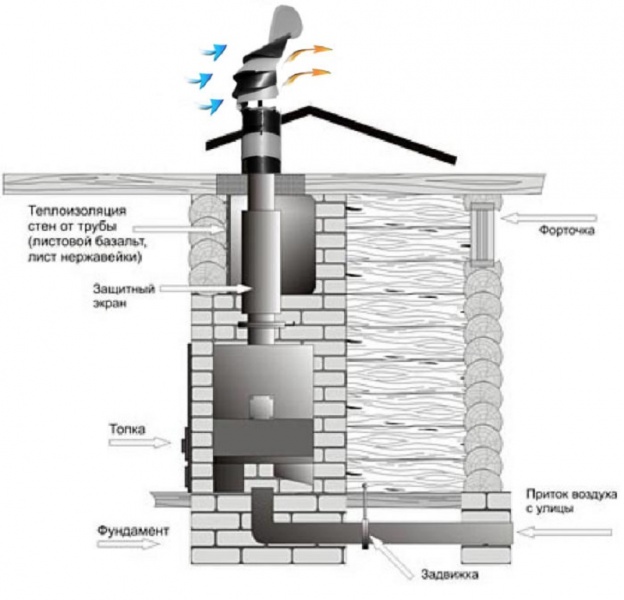

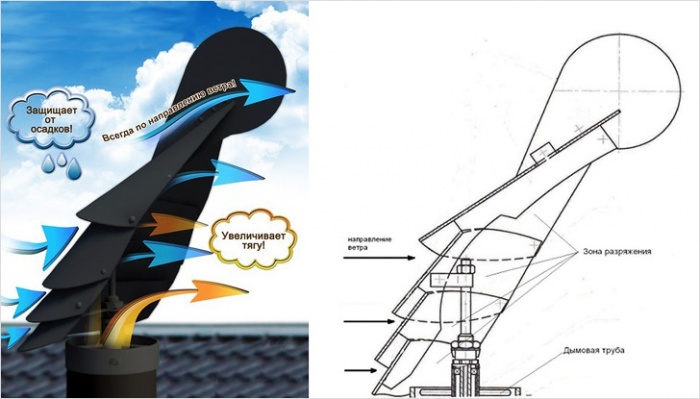

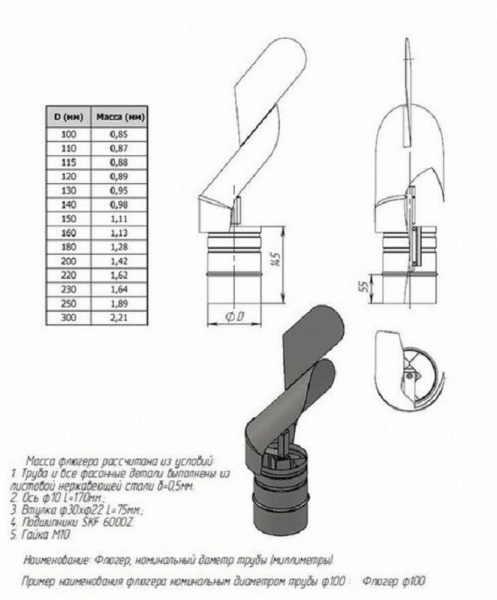

Схема установки своими руками дефлектора и принцип его действия приведены на фото:

Грамотно и аккуратно выполненная конструкция дымника помимо практической функции по увеличению тяги служит отличным декоративным украшением трубы. Вариант изготовления своими руками простой модели представлен в видео:

Функции флюгера

Показывать направление ветра – именно это исторически сложившаяся функция флюгера закрепилась в сознании людей. Все конструкции можно условно разделить на четыре типа:

• Флюгер Вильда помимо направления, позволяет определить силу ветра.
• Метеорологический прибор с максимальной точностью устанавливает направление движения воздушных масс.
• Дефлектор флюгер, о котором мы подробно рассказали ранее, предотвращает задувание ветра в трубу, защищает ее от осадков и одновременно увеличивает тягу.
• Механизм с пропеллером позволяет определить интенсивность движения воздушных потоков.

В настоящее время это большей частью предмет декоративного оформления, поэтому многие умельцы изобретают оригинальные модели флюгеров, привлекающие восторженные взгляды прохожих.

Основные элементы

Независимо от выбранной модели, для правильной конструкции флюгера потребуется сделать основные детали:

• Корпус. Для его изготовления следует иметь под рукой лист металла отрезком около 15 см.
• Розу ветров собирают из металлических прутьев, соединенных под углом 90^о. На их концах фиксируют буквы с обозначением сторон света.
• Флюгарка в виде металлической стрелки указывает направление ветра.
• Собрать воедино все элементы необходимо на оси, для которой берут арматурный стержень.

Оригинальная конструкция флюгера, которую под силу сделать человеку, владеющему навыками работы с металлом, изображена на фото ниже:

Разнообразие устройств

Отсутствие профессиональных навыков обработки металла не является преградой для изготовления требуемой конструкции. Фантазия и творческий подход позволяет сделать простое устройство для определения направления ветра из следующих подручных материалов:

• листов фанеры;
• деревянных брусков;
• пластиковых бутылок;
• компакт-дисков.

Важно! При использовании древесных элементов нельзя усиленно затягивать крепежи конструкции. Это приведет к нарушению работы устройства, сделанного своими руками.

Тематическая направленность фигурок, венчающих флюгер, весьма разнообразна. Это могут быть корабли, животные, птицы, забавные фигурки людей или сказочных персонажей. Посмотрите на фото наиболее распространенные варианты конструкций:

Как сделать несложную модель флюгера, отдаленно напоминающую самолет, наглядно демонстрирует следующее видео:

Конструирование самолета

Проявить творческие наклонности позволяет изготовление своими руками конструкции в форме самолета. Вся работа состоит из двух ключевых блоков – сооружение непосредственно фигуры летательного аппарата и обустройство штока для его крепления. Ориентировочные размеры самолета при проектировании: длина – 50 см, размах крыльев – 30 см.

Важно! Конструкцию желательно сделать из легкого материала: фанеры, пенопласта и прочее. Это обеспечит беспрепятственное вращение самолета на оси штока.

Для обустройства штока потребуется подготовить:

• Металлическую трубу достаточной длины. В верхней части нарезается резьба, противоположный край помещается в подшипник. Оптимальный диаметр внутреннего кольца трубки не менее 10 мм.
• Металлический прут в роли оси флюгера. Его диаметр должен соответствовать подшипнику на корпусе.
• Роза ветров фиксируется на конец трубы, обладающей резьбой.
• Ось вставляется в сквозное отверстие таким образом, чтобы детали будущего флюгера в форме самолета плотно размещались в кольце подшипника.
• Важный этап – проверить степень чувствительности конструкции. Для контроля легкости скольжения оси флюгера требуется задать движение.
• Вычислив требуемый размер оси флюгера, лишнюю часть обрезают.
• Самолет фиксируют на шток с небольшим наклоном. Потоки ветра, попадающие на крыло, приводят в движение конструкцию.

Оценить более сложную конструкцию флюгера самолета можно в предложенном видео:

Нюансы установки

До закрепления конструкции с самолетом на крыше дома, предварительно необходимо сделать набивку корпуса солидолом. Дальше приступают к регулировке розы ветров, при помощи компаса указатели выставляют в соответствии со сторонами света. После подготовительных процедур переходят к монтажу прибора. Установку конструкции флюгера в виде самолета можно сделать несколькими способами:

• применяя металлические распорки, которые фиксируются на дымоходной трубе;
• приварив к корпусу устройства для определения ветра круглый фланец;
• при помощи плоских металлопрофилей или хомутов.

Грамотный монтаж конструкции обеспечивает движение флюгера в форме самолета даже при незначительном дуновении ветра.

Совет! Для использования металлического устройства в качестве громоотвода один край проволоки из металла фиксируют на флюгере, а противоположный заземляют на 1,5-2,0 м.

И еще несколько советов специалистов:

• Для правильной работы прибора его монтаж на крышу осуществляют с применением уровня. Шток должен стоять строго вертикально.
• При фиксации к дымоходной трубе удобно применять металлические скобы или хомуты.
• Точная работа флюгера возможна при своевременном смазывании подшипника.

Безошибочное проектирование и правильно подобранный материал – первый шаг к созданию технически точной конструкции, будь то прибор для определения направления ветра или дефлектор флюгер. Немаловажным является этап его монтажа на крышу. Тщательно продуманная последовательность работ обеспечит красивое декоративное оформление трубы наряду с практическим предназначением конструкции.

Флюгер самолет своими руками (10 фото)

Флюгер – это отображение внутреннего мира хозяина. Кто-то выбирает милых кошечек, а кому-то по душе суровый волк или разъяренный медведь. Главное отпустить фантазию и позволить выразить свои предпочтения наглядно. Сейчас флюгер на крышу можно легко смастерить своими руками и по различным эскизам сделать себе такой ветряк, о котором долго мечтали. Представляем вашему вниманию 10 интересных эскизов флюгеров на крышу.

Довольно популярна тема зодиаков. По всей видимости на крыше дома должен стоять знак зодиака главы семейства.

Сова – символ мудрости. Прекрасно смотрится на флюгере.

Кто не мечтал в детстве быть пиратом. Романтичный образ корабля один из лучших вариантов для флюгера.

Китайский дракон тоже очень популярный символ для ветряков. Смотрится отлично.

Ветряная дама с зонтиком, для смелых хозяев.

Выбирая рыцаря на флюгер, хозяин раскрывает свою романтичную и благородную натуру.

Ретро-автомобиль будет очень оригинально смотреться на крыше дома.

Леди-Девил очень эффект персонаж для флюгера.

Винная бутылка очень смелый символ для флюгера.

И наконец, всеми любимый ежик в тумане. Такой флюгер понравится абсолютно всем, кто увидит его.

Читать полностью (ссылка)

Какая крыша частного дома не захочет, чтобы на ней красовался флюгер. Но что если покупать в магазине его не хочется, тогда стоит своими собственными руками сделать отличный флюгер для крыши дома. Представляем вашему вниманию 10 чертежей, которые помогут смастерить вам прекрасный ветряк.

Для изготовления флюгера по этой схеме понадобится дерево, гвозди, молоток и старый диск DVD.

10 чертежей» >

Полностью деревянный флюгер-стрелочка.

10 чертежей» >

Более сложная флюгер-стрелочка.

10 чертежей» >

Усовершенствованный флюгер с жестяной пластиной.

10 чертежей» >

Строение стандартного флюгера с фигуркой животного или другого какого-либо персонажа.

10 чертежей» >Схема деревянного петуха.

10 чертежей» >

Схема как собрать флюгер, когда все детали готовы.

10 чертежей» >

После сборки нужно крепить флюгер к крыше.

10 чертежей» >

Сам флюгер можно делать из дерева или других подручных средств, а изображение на нем можно вырезать из прочного материала. Варианты изображения можно выбрать из трафаретов, представленных ниже.

10 чертежей» >

Или вот такие варианты.

10 чертежей» >

Читать полностью (ссылка)

Каждому хозяину хочется сделать свой дом как можно красивее. И флюгер на крыше частного дома это та маленькая деталь, которая дополнит любой дизайн. Но во все необязательно идти покупать ветряк в магазин или строгать днями и ночами его из дерева. Можно сделать прекрасный флюгер из пластиковых бутылок своими руками. Представляем вам 10 фото идей.

Минимум материалов и максимум фантазии. И может получиться настоящий шедевр.

Вообще пластиковые бутылки – это универсальный материал. Из него можно сделать абсолютно все. В том числе и флюгер.

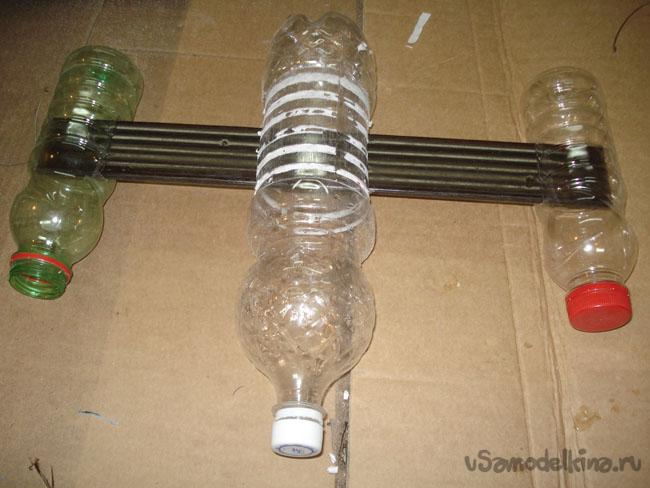

Четыре бутылки, палка и все готово.

Можно пойти дальше и взять много бутылок и сделать настоящие пластиковые цветы.

Или самолетик с пропеллером.

Это самый простой и в тот же момент самый правильный флюгер, который никогда не подведет.

А если взять к бутылкам еще старое велосипедное колесо, то получится замечательное солнце.

Бутылки можно покрасить из баллончика и прикрепить к флюгеру маленькую птичку.

Сложная конструкция пластикового самолета.

На самом деле сделать флюгер из пластиковых бутылок не так уж и сложно. На схеме показано как соединять вместе все части самодельного флюгера.

Читать полностью (ссылка)

Флюгер с изображением волка считается защитным оберегом для дома. Это один из самых древних символов, которые когда-либо изображались на флюгерах. Традиционно волк изображался воющем на луну, либо сурово смотрящим на пожаловавших в дом гостей. Представляем вам 10 шикарных фото флюгеров в виде волка.

Металлический волк с шикарной шкурой.

Волк, изображенный в виде древнего символа.

Красивый волк, воющий на луну.

Волк необязательно должен быть угрожающим на вид. Можно изобразить двух влюбленных милых волков

Или только голова волка вместе полумесяцем.

Если не боитесь, ставьте на крышу настоящего оборотня.

Или не менее эффектного люто-волка.

Или вот такого. Плохой человек точно побоится заходить внутрь.

А можно изобразить большого волка с маленьким щенком. Это мило и не так страшно.

Более основательное изображение волка, но и более дорогое.

Читать полностью (ссылка)

Кто не любит кошек? Усатых полосатых любят все. Они прекрасны в любом виде и в любом месте. Флюгер в виде кота, во все времена, считался символом свободы, и обычно животные изображались в шутливых формах. Представляем вашему вниманию 11 забавных идей флюгеров котов. Смотрите наш фото-репортаж.

Кошка, гуляющая сама по себе

Кот, улетающий от сильного ветра вместе со своим обедом.

Милая хвостатая красотка, шагающая по флюгеру.

Романтичная парочка котов.

Шикарный котофей с полумесяцем.

Целое семейство кошачьих.

Ленивый кот и мыши.

Невероятно событие. Забавный пухлый кот дружит с мышью.

Таинственный чеширский кот.

Кто сказал, что кошки должны быть только милыми. Как насчет эффектного тигра.

Или Симбы с шикарной гривой.

Читать полностью (ссылка)

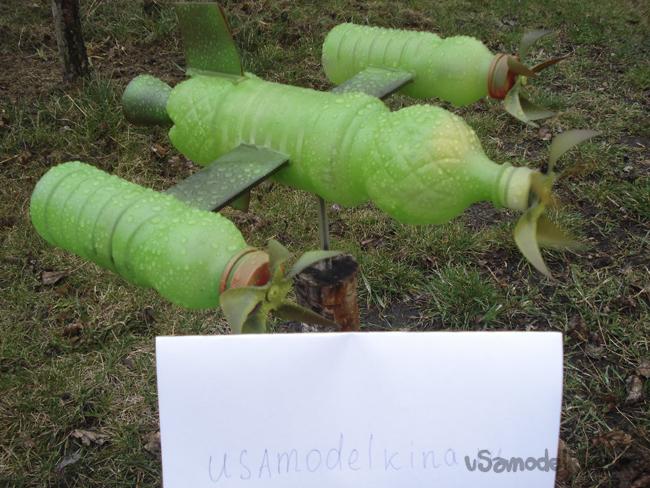

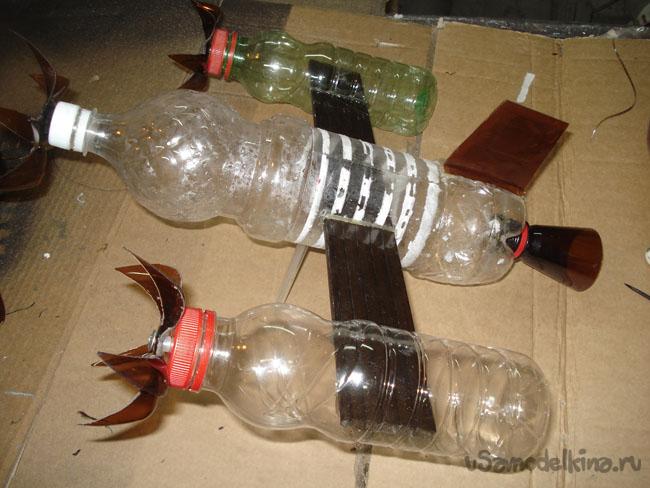

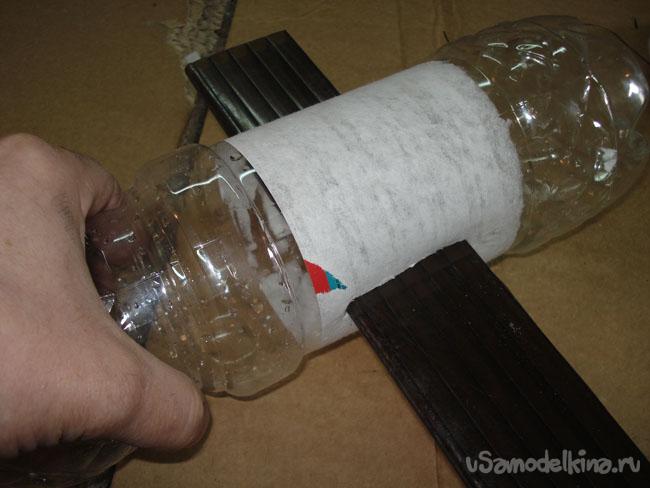

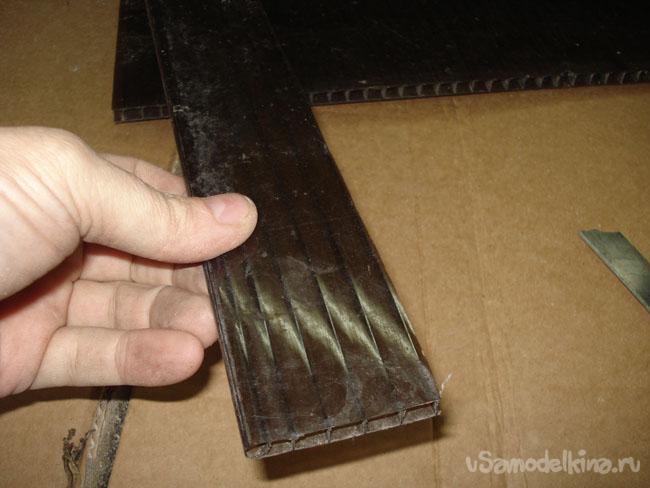

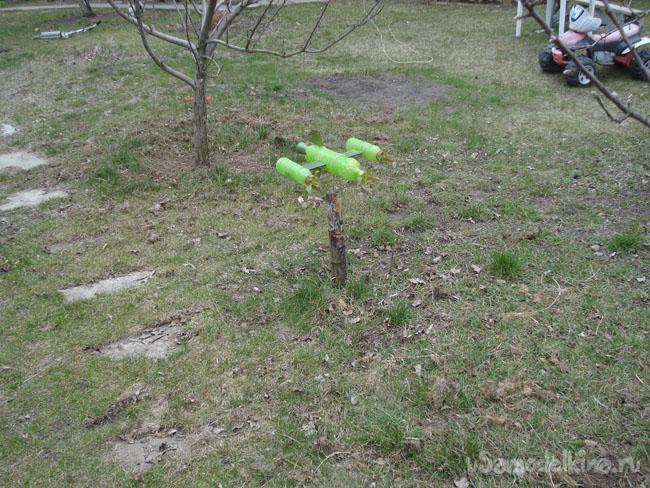

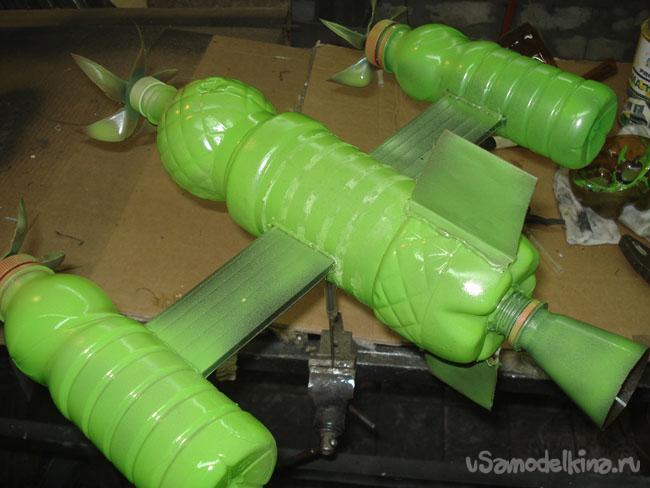

самолет для детей из пластиковых бутылок

Весной хочется побольше быть на свежем воздухе, работать во дворе, на даче, наводить порядок и украшать территорию. Раньше, одной из достопримечательностей каждого сельского подворья, считался собственный Флюгер, детвора мастерила их из дерева с помощью одного перочинного ножа. Сейчас наличие всевозможных материалов и инструментов позволяет сделать что-то особое, необычное. Так из обычных пластиковых бутылок можно изготовить флюгер-самолет, что порадует малышей.

Видео инструкция:

Пункт 1. Подготовка.

Для изготовления флюгера нам понадобятся такие материалы и инструменты:

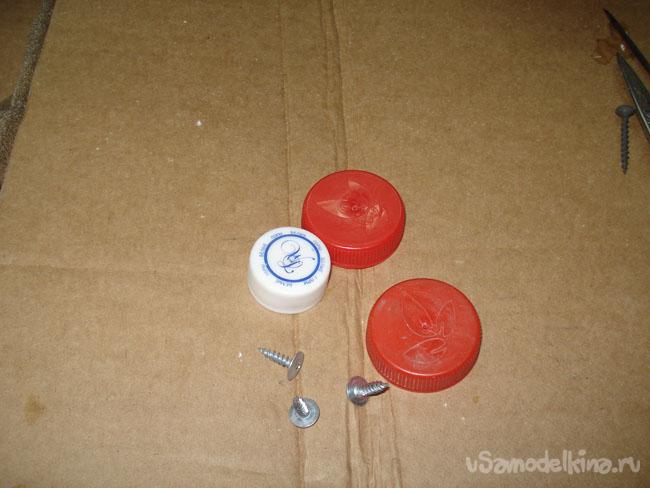

• Пластиковые бутылки 1,5 л. 4 шт. и 0,5 л. 2 шт.
• Маленькая болгарка и отрезным диском, толщина диска 1-1,2 мм.

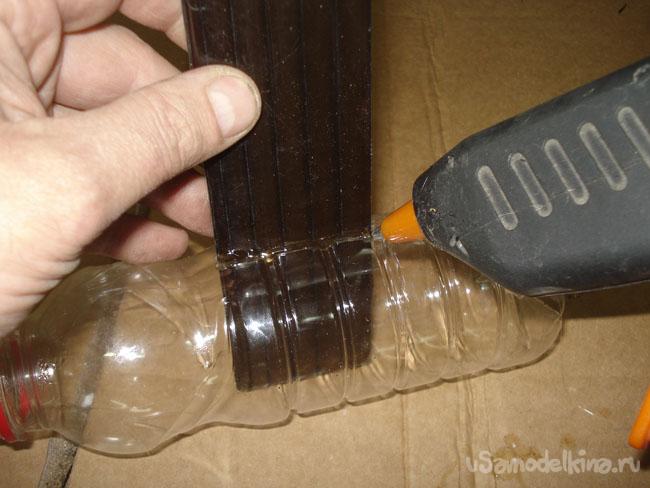

• Пистолет с термо клеем.
• Ножницы, нож, ручка гелиевая, спица стальная вязальная, отвертка, саморезы с широкой шляпкой 3 шт.

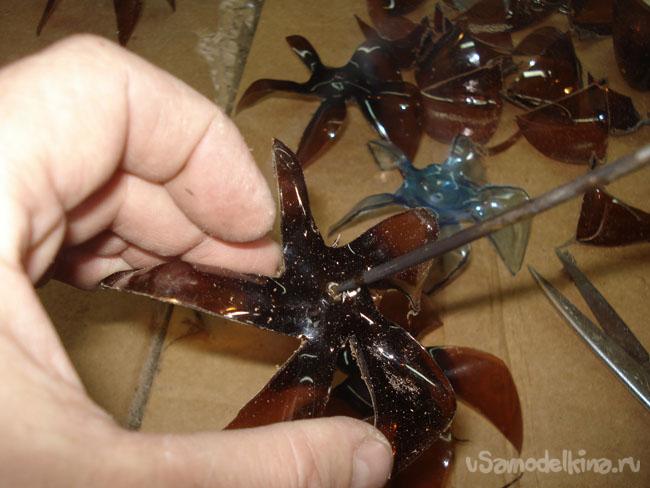

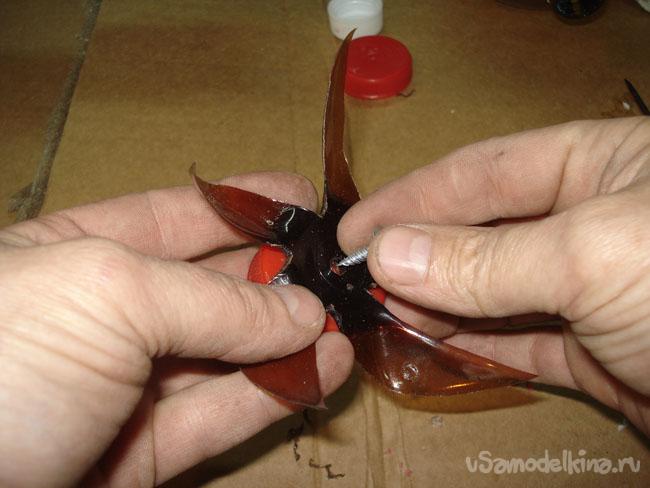

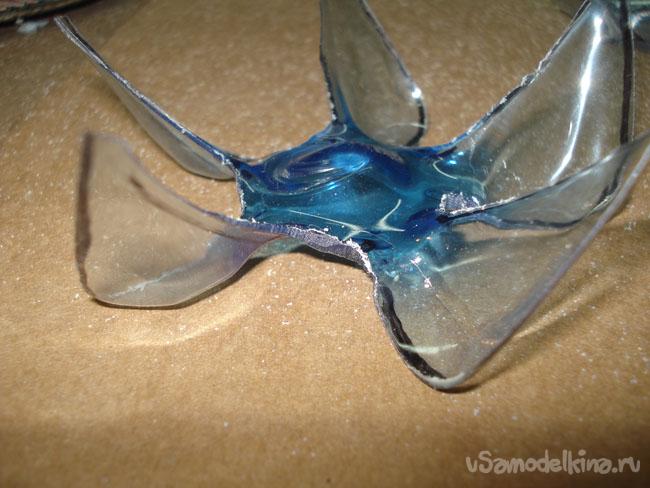

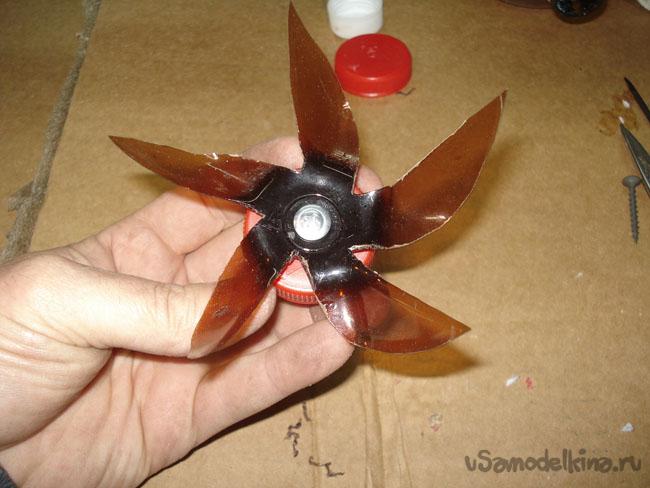

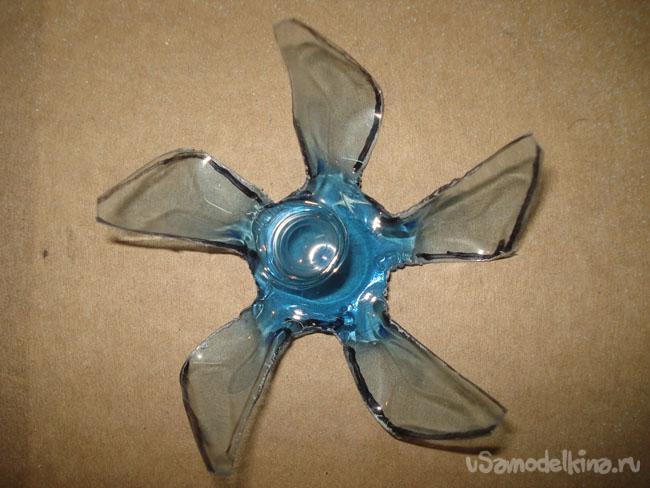

Пункт 2. Изготовление пропеллеров.

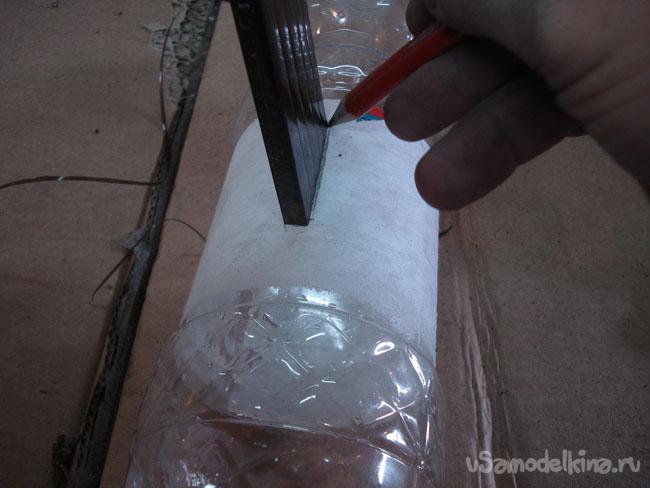

Если вы имеете такое *приспособление* для нарезки пластиковых бутылок в веревку, то тогда у вас уже накопилось достаточно много ненужных донышек из которых мы сейчас изготовим вертушки (пропеллеры) для нашего флюгера-ветряка. Если же готовых донышек нет, то от целых 1,5 -2,5 литровых бутылок отрезаем ножом или ножницами эти самые основания, нам понадобятся три штуки.

Если у вас есть возможность выбрать бутылки с хорошими цветами, то в дальнейшем их не придется дополнительно красить краской и они со временем не будут облазить.

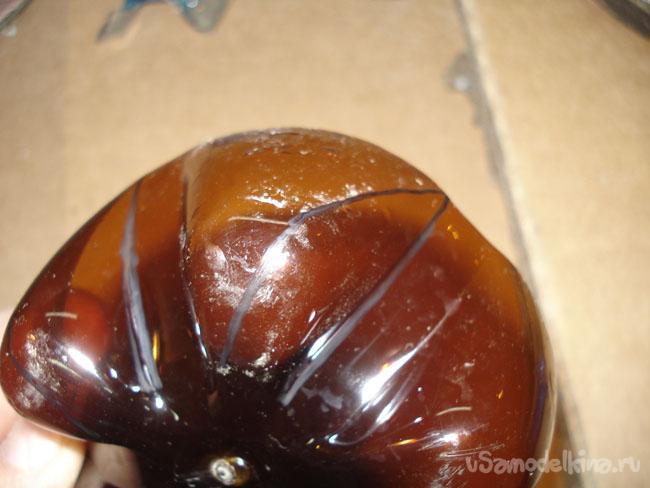

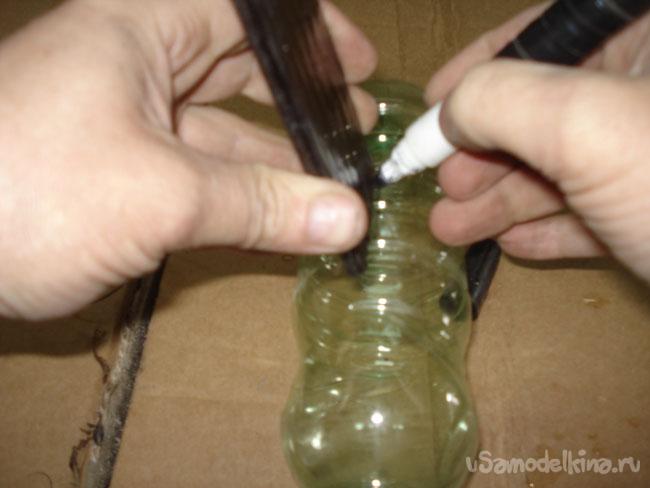

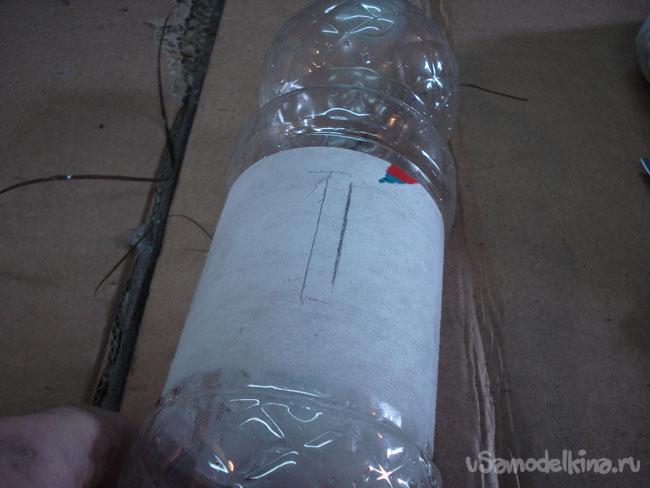

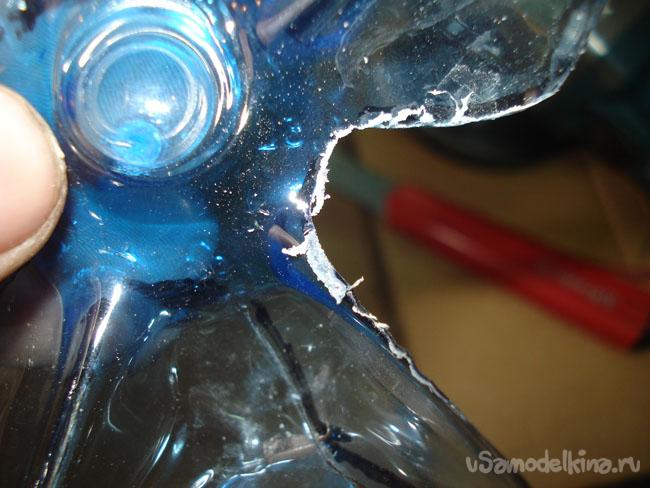

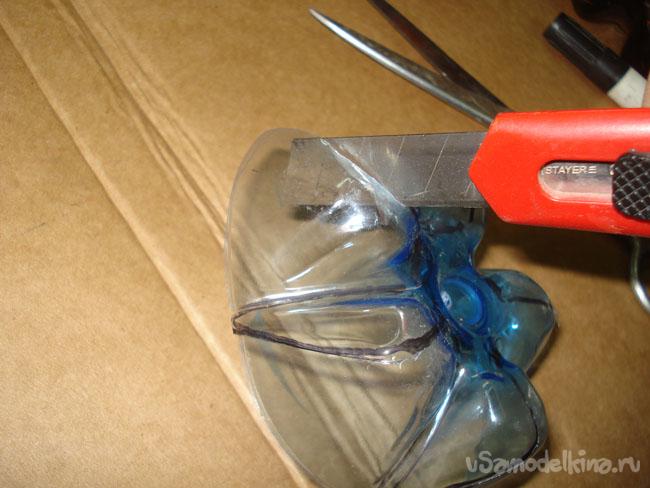

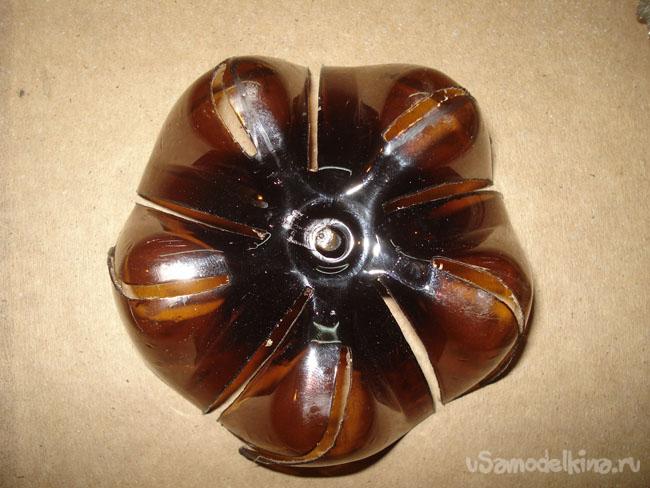

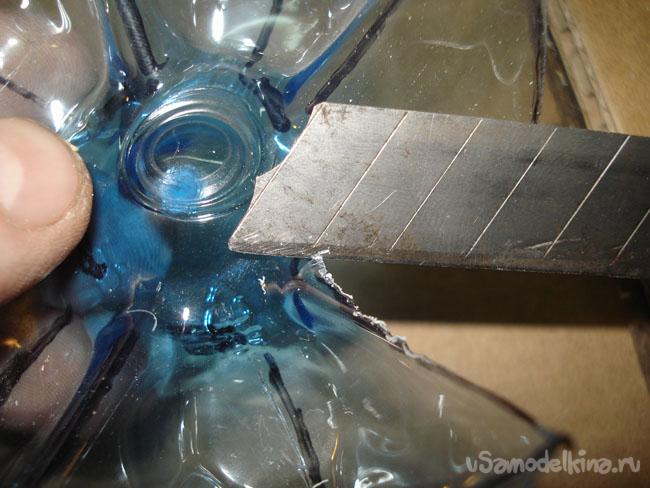

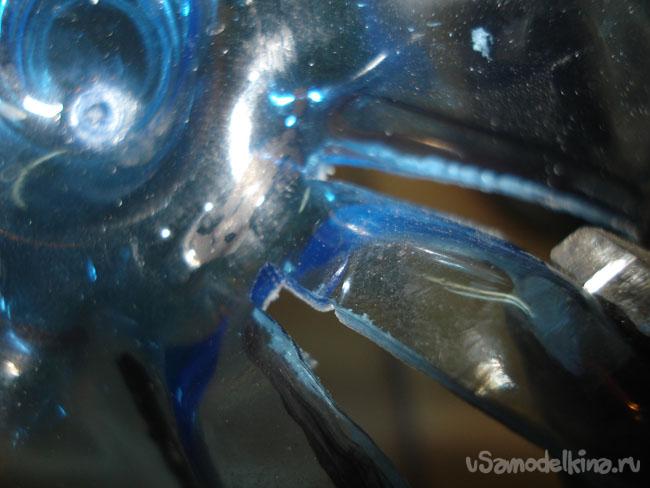

На отрезанных донышках рисуем маркером линии реза, как на фото.

По линиям, с помощью острого ножа и ножниц, вырезаем пропеллеры. Но самое удобно и быстро это сделать с помощью болгарки с тонким отрезным диском, потому как пластик донышка очень толстый и резать его ножом достаточно сложно. Также можно выпилить ручным лобзиком, но он сейчас большая редкость.

В зависимости от нанесенного рисунка, с выбором нужной стороны скоса донышка, при вырезании пропеллера, можно получать заданное направление вращения вертушки.

Вырезаем по линии ножницами.

Или ножом.

Но быстрее и легче работается болгаркой.

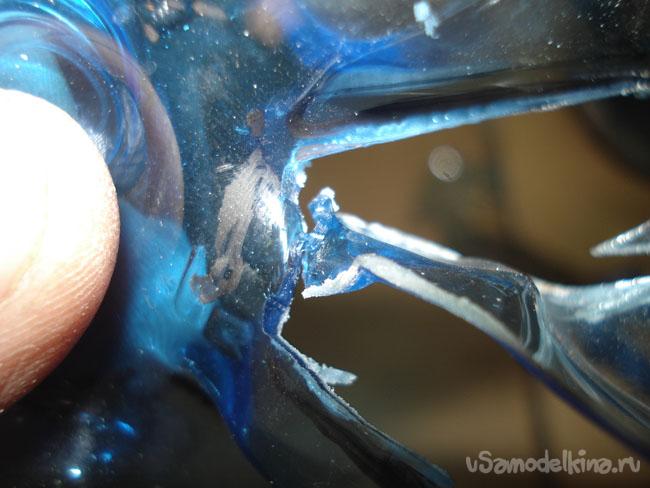

После нее конечно остаются очень большие наплывы — стружка, которые надо дополнительно удалить.

Это можно сделать ножом или как на видео, пройдясь по всему контуру ножницами.

Ненужные лепестки легко откручиваются плоскогубцами.



Получаются вот такие вертушки.

И после удаления стружки.


Донышки бутылок бывают разной формы, но принцип остается прежним.

Сперва прямые запилы болгаркой.

Затем косой спил, отпиливание лишнего и зачистка неровностей.

Придаем форму винта и удаляем стружку.

Когда все вертушки готовы, надо проделать по центру отверстия под ось вращения. Так как сверло «бегает» и скользит по пластику, лучше сперва прожечь шилом предварительное отверстия. Нагреваем в пламени горелки кончик шила и прожигаем отверстия.

После чего можно легко просверлить отверстие нужным сверлом, например Д= 4 мм. для самореза Д=3 мм.

Пункт 3. Изготовление корпуса самолета.
Теперь из 1,5л. и 0,5л. бутылок сделаем корпус самолета.

А из куска поликарбоната, сделаем крыло. Для этого отрезаем ножом полосу шириной 40 мм. и длиной 35-40 см.


Удаляем ножом острые края.

В корпусе большой бутылки намечаем два продольных отверстия под крепление крыла.

Прорезаем бутылку ножом с обоих сторон.

Примеряем как проходит крыло, если надо подрезаем лишнее.


На маленьких бутылках прорезь делается только с одной стороны.

Собираем самолет и клеем из пистолета герметично все проклеиваем, чтобы дождевая вода не проникла внутрь.


Конструкция должна получиться жесткой.

Находим точку равновесия и просверливаем отверстие под шпильку , на которой флюгер будет поворачиваться по ветру.

Сверлим сперва тонким затем толстым сверлом.

Для оси используем старую гелиевую ручку или аналогичную по форме.

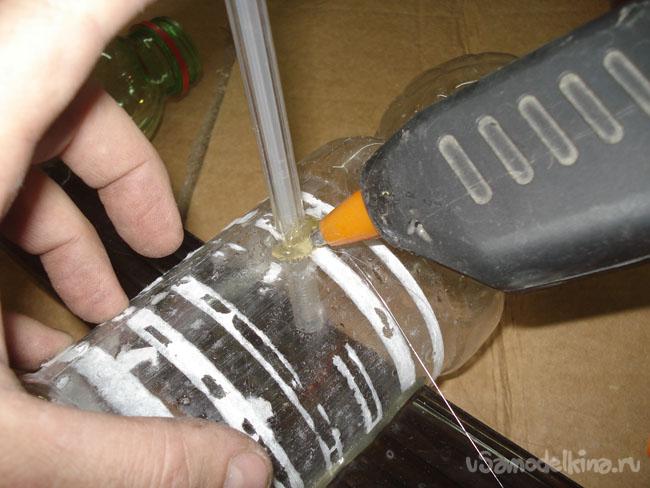

Вставляем ее до упора и закрепляем жестко термо клеем.

По центру крышек проколем шилом отверстия, для вкручивания саморезов.

Нужны саморезы такого типа, с широкой, плоской шляпкой.

Прикручиваем вертушки на крышки, не затягиваем, проверяем чтобы легко вращались от легкого дутья.

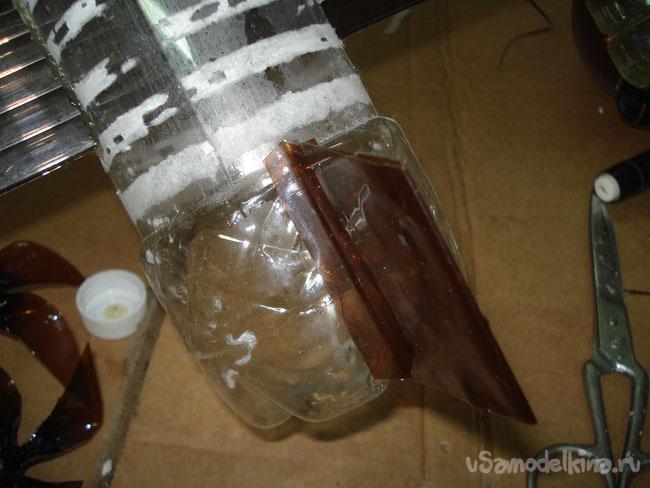

Из ровной части бутылки вырезаем два прямоугольника для хвоста самолета, он будет поворачивать самолет по ветру.

Приклеиваем оба хвоста, сверху и снизу, на зад фюзеляжа.

Если донышко пропеллера имеет неудачную форму для вращения, наденьте кусочек трубки.

Проверяем как все вращается и закручиваем пробки с пропеллерами на бутылки.

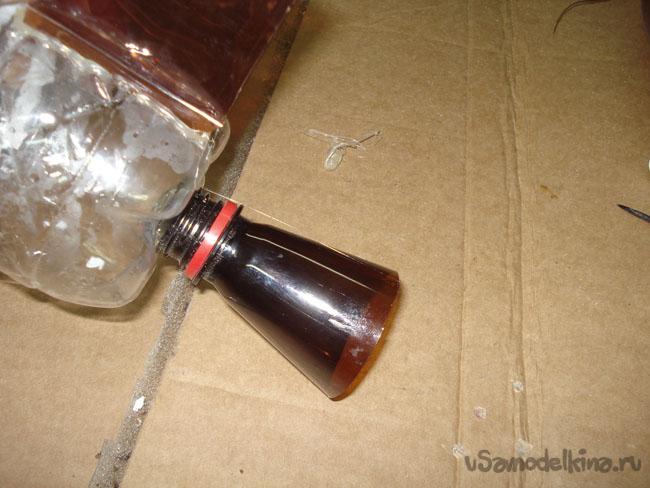

Из горлышка бутылки сделаем выхлопную трубу и приклеим ее сзади на т.клей.


Флюгер-самолет почти готов, выносим на улицу и проверяем перед покраской как все работает, если все хорошо крутится и вращается, то можно приступать к покраске.

Если есть проблемы, надо их устранить, возможно понадобится добавить дополнительный груз для равновесия, это можно сделать с помощью вкручивания саморезов с нужной стороны в корпус бутылки.

Пункт 4. Покраска.
Красим корпус атмосферостойкой эмалью, можно разукрасить на свой вкус.

Пункт 5. Установка.
Устанавливаем флюгер в хорошо продуваемом месте.

Для оси, на которую надевается сам флюгер, очень хорошо подходит стальная вязальная спица или спица колеса велосипеда, ее можно немного забить в черенок, а его воткнуть в землю на клумбе или закрепить на более высоком строении, крыше. Спица должна свободно входить в стержень ручки на всю длину и вращаться в гилее (пасте).

Вот такой получился флюгер.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Детский ветряк самолет

С практической точки зрения, флюгер не является обязательным атрибутом двора. Метеорологические измерения можно проводить по современным приборам. Чаще всего флюгер изготовляют своими руками для украшения крыши здания и как дань национальной традиции. Простые ветряки для детей делают из подручных материалов, украшая ими двор или сад. Более сложные конструкции изготавливают из металла или дерева. Их крепят на дымник или просто фиксируют на крыше. Самой популярной моделью ветряка является самолет.

Детский ветряк самолет из ПЭТ бутылок

Если ветряк необходим только как детская игрушка, его можно сделать вместе с ребенком своими руками из пластиковых бутылок. При выборе фигуры лучше остановиться на самолете. Для его изготовления понадобится ПЭТ бутылка емкостью 2 или 1,5 л, деревянный брусок, картон и режущий инструмент.

Изготавливают самолет в следующем порядке:

В кабину готового самолета можно усадить пилота из маленькой детской игрушки, как показано на этом фото. Теперь осталось закрепить флюгер на высокой мачте и любоваться сделанным своими руками самолетом.

Важно! Все детали флюгера лучше изготовлять из влагостойких материалов. Для крыльев вместо картона можно использовать пластик, а пилота надо подобрать из резиновых игрушек.

На этом видео можно увидеть изготовление самолета флюгера из ПЭТ бутылок:

Самолет ветряк из фанеры

Более надежную и в то же время простую конструкцию можно сделать своими руками из листовых материалов. По долговечности выигрывает листовая сталь, но она более сложна в обработке. Проще сделать флюгер самолет из влагостойкой фанеры.

Процесс изготовления предусматривает следующие шаги:

• Выкройку самолета можно самостоятельно нарисовать на большом листе бумаги или распечатать с интернета. Самая простая схема, как показано на фото, состоит из треугольников.








  ​Совет! Кроме эстетических целей, флюгер должен свободно вращаться от ветра, указывая правильное его направление. Оптимальная высота его установки – 12 м, а габариты самого самолета составляют: ширину – 200 мм, длину – 350 мм.

• Из распечатанной схемы вырезают фрагменты и переносят их на фанеру. Дальнейшая работа предусматривает выпиливание всех деталей электролобзиком. Запил в треугольниках необходимо сделать точно по толщине фанеры, чтобы все детали плотно соединялись.
• Из готовых треугольников собирают самолет. Самая большая деталь будет фюзеляжем, Средний треугольник – хвостом, а самый маленький – носом.
• В торце деревянного бруска сечением 50х50 мм и длиной 1 м сверлят отверстие по диаметру гвоздя. На длинный гвоздь надевают металлическую шайбу, деревянную бусину, самолет, еще две бусины и всю эту конструкцию фиксируют к торцу бруска.

Изготовленный своими руками флюгер осталось закрепить в самой высокой точке крыши.

Внимание! Фанера не лучший материал по долговечности для изготовления флюгера. Продлить срок службы изделия поможет покрытие его лаком или разноцветными красками, придающими самолету выразительные очертания.

На этом видео показано изготовление красивого флюгера самолета:

Изготовление флюгера с дефлектором на дымоход

Флюгер на дымоход называют по-разному, например, дымник, дефлектор или колпак. По сути – это одно и то же устройство. За декоративную функцию здесь отвечает флюгарок, а вот сам дымоход от обратной тяги защищает дефлектор.

Внимание! Сезонные осадки и перепады температур негативно влияют на верхнюю часть дымохода. От сырости и ветра конструкция быстро выходит из строя. Дымник препятствует разрушительному процессу.

Прежде чем сделать своими руками саму флюгарку и установить ее на дымник, надо разобраться, что такое дефлектор. Его конструкция имеет колпак, защищающий дымоход от потока воздуха. Даже если ветер подует снизу, дефлектор все равно обеспечит тягу и даже ее увеличит. Дымник с вращающимся колпаком и принцип его работы показывает это фото.

В этой конструкции дефлектор соединен с флюгером через подшипник. Ветер поворачивает колпак, создавая завихрения, препятствующие проникновению воздуха внутрь дымохода.

Однако дымник может иметь дефлектор с неповоротным колпаком, а сам верхний флюгер исполняет только роль декорации, как показывает фото.

Такую конструкцию проще сделать своими руками. Как вариант, дефлектор лучше купить готовый, а его колпак уже украсить самостоятельно флюгаркой.

Эта схема показывает, как смонтировать дефлектор с круглым неподвижным колпаком на дымоход из круглой трубы диаметром 120 мм. Здесь стойки (4) закреплены к цилиндру (9)гайками (8) и болтами (7). Хомутом (5) фиксируют верхний цилиндр (3). К стойкам крепят обратный конус (2) и верхний колпак (1) заклепками (6).

Дефлектор готов, осталось его колпак украсить флюгаркой. Сделать флюгер можно по представленной схеме.

Изготовление состоит из следующих шагов:

Готовую вращающуюся стойку крепят болтами на дымник, а непосредственно к ней фиксируют флюгер, например, как этот самолет.

Советы по креплению флюгарки на купол

Чтобы флюгарка легко крутилась вокруг оси, внутрь корпуса набивают литол. Теперь осталось правильно выставить буквы розы ветров согласно сторонам света. Их выставляют по компасу, зажимая болтовые соединения пластин возле стойки.

На видео представлен флюгер дымник:

Изготовленный флюгер самолет из металла является своего рода молниеприемником. Во избежание несчастных случаев конструкцию надо заземлить.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как сделать флюгер из дерева своими руками — фото, чертежи и видео-инструкция

Флюгером называют устройство, которое устанавливают на крыши домов и используют для определения направления и силы ветра. Изначально он использовался метеорологами, но теперь, когда для этого появились более надежные и точные способы, стал элементом декора, подчеркивающим индивидуальность и стиль хозяев. Красивый и оригинальный флюгер можно купить в магазине или заказать у мастера модель с индивидуальным дизайном. В этой статье мы расскажем, как сделать это полезное устройство своими руками из дерева и других подручных материалов.

Содержание статьи

Устройство

Флюгер – простой метеорологический прибор, с помощью которого легко определить, куда дует ветер. Он устанавливается на конек кровли или на оголовок трубы и служит занятным украшением, ко которое к тому же имеет практическое применение. Конструкция этого прибора включает следующие элементы:

Устройство флюгера

1. Корпус. Корпус или стакан – часть флюгера, в которую вставляют ось и закрепляют розу ветров. С помощью подкосов он фиксируется на коньке крыши. Чтобы сделать корпус своими руками используют отрезок трубы, иногда для облегчения вращения оси в него помещают подшипник.
2. Ось. Осью вращения называют элемент, благодаря которому флюгер вращается. Она изготовляется из армированного прутика, палки или других материалов.
3. Колпачок. Небольшую деталь в виде воронки или круга с отверстием посередине называют колпачком. Он прикрепляется к оси вращения флюгера и служит ограничителем и защитой для корпуса от проникновения влаги.
4. Флюгарка. Флажок прикрепляются на ось вращения, он приводится в действие потоками ветра и указывает его направление. Указывающая часть флюгарки называется стрелкой, а противоположная – противовесом. Опытные мастера могут изготовить эту деталь в виде животного или целой сюжетной картины, при этом для работы им не нужны чертежи, достаточно показать понравившееся фото. Своими руками можно сделать флюгарку из дерева или пластика.
5. Роза ветров. Розой ветров называют указатель сторон света, он представляет собой два скрещенных под прямым углом прутика с буквенными ли цветовым обозначением, по которым можно понять, где находится север, юг, запад и восток. Чтобы правильно сделать розу ветров своими руками, при установке нужно сориентировать указатели по компасу.

Флюгер в виде мельницы из дерева

Ветряк в виде петушка из фанеры

Ветряк с пропеллером и мышкой

Обратите внимание! Если вы посещали приморские города, то, вероятно, заметили, что почти каждый дом там венчает замысловатый флюгер в виде животных, растений или даже целых сюжетов. Он может отражать род занятий домовладельцев, фамильный герб. Во все времена люди верили, что флюгер отпугивает злых духов и защищает от сглаза. Если не брать в расчет суеверия, то флюгер, изготовленный своими руками, отлично отпугивает птиц.

Самостоятельное изготовление

Флюгер простой конструкции легко сделать своими руками из подручных материалов, используя оцинкованную сталь, фанеру, пластиковые бутылки или даже ненужные диски. Плюс этого метода в том, что такое изделие выглядит уникально и не требует больших затрат. Проводя выходные на даче, эту затею можно превратить в совместное развлечение для детей и взрослых. Чтобы сделать флюгер своими руками пригодятся обрезки строительных материалов, к примеру, тонкая фанера. Кроме этого потребуется длинный гвоздь или саморез, брусок из дерева, 3 большие плоские бусины, ножовка, карандаш, клей и маркер. Процесс изготовления выглядит следующим образом:

• Распечатайте или сделайте выкройку деталей флюгера на бумаге. Мы предлагаем выбрать модель в виде упрощенного самолетика из трех треугольников разных размеров.

  Схема выкройки и собранного ветряка из фанеры

• Перенесите выкройку на тонкую фанеру с помощью маркера и аккуратно выпилите детали заготовки с помощью ножовки или лобзика. Посредине среднего и маленького треугольника сделайте выпилы, чтобы можно было соединить отдельные части самолета. Ровно посредине большой детали изготовьте отверстие.
• Подготовьте деревянный брусок 50х50 мм или 100х100 м. Он нужен, чтобы сделать основание флюгера. Посредине бруска просверлите дрелью отверстие, соответствующие по диаметру заготовленному гвоздю.
• Соберите флюгер-самолетик из фанерных заготовок. Треугольник самого большого размера будет фюзеляжем, на середину основания этой детали надевают и приклеивают треугольник среднего размера, который изображает хвост самолета. Маленький треугольник вставляют на угол фюзеляжа, он играет роль носа.
• На гвоздь или саморез надевают одну бусину, затем флюгарку в виде самолета, а потом оставшиеся две бусины. Гвоздь или саморез забивают в подготовленный брусок. После этого остается только установить флюгер на конек крыш.

Важно! Древесина – не самый долговечный материал для изготовления флюгера, от постоянного воздействия влаги она темнеет, покрывается плесенью, а затем разрушается. Чтобы поделка радовала глаз дольше, нужно покрыть фанеру краской или лаком. Эта мера сохранит внешний вид флюгера и сделает его более заметным.

Чертеж и схема изготовления ветряка с пропеллером в виде героя мультфильма «Карлсон»

Ветряк с пропеллером из дерева

Монтаж флюгера

После того, как вы изготовили флюгер своими руками, нужно закрепить его на крыше. Чтобы он правильно определял направление ветра, а не служил бесполезным украшением, следует придерживаться следующих правил:

1. Флюгер устанавливают на самую высокую точку кровли – конек, трубу дымохода или вентиляции. Можно закрепить его на крыше дома, беседки, теплицы. Если вы хотите, чтобы флюгер правильно указывал направление ветра, то устанавливайте прибор на высоту от 4-5 м.
2. В строительных магазинах продаются специальные крепления для флюгера. Они представляют собой уголки для фиксации на коньке крыши. Более дорогие модели оснащаются специальными винтами, с помощью которых можно скорректировать положение флюгера, сделать его точно вертикальным.

   Универсальное крепление для ветряка на конек

3. Чтобы флюгер располагался строго вертикально, что очень важно для правильного определения сторон света, проверяйте положение прибора с помощью строительного уровня.
4. Роза ветров, указывающая стороны света, закрепляется и ориентируется по компасу. Если работать с компасом вы не умеете, то воспользуйтесь мобильным телефоном или навигатором, на картах которых всегда указывается, где север и юг.
5. При нежестком креплении флюгер, вращаясь, создает шум и вибрирует, поэтому завинчивайте саморезы до конца. Чтобы сильные порывы ветра не сорвали флюгарку, усиливайте крепление с помощью подкосов.

Способы крепления ветряка

Обратите внимание! Чтобы флюгер показывал не только направление ветра, но и силу, изготовляют специальный подвес. Он вырезается из листа металла, пенопласта или тонкой фанеры в виде небольшого прямоугольника. С одной стороны заготовки проделывают отверстие, вставляют в него нитку, а затем подвешивают к стрелке флюгарки. При дуновениях ветра подвес отклоняется, демонстрируя, насколько порыв сильный.

Видео-инструкция

Изготовление флюгера с пропеллером своими руками

Иногда на даче хочется сделать своими руками что-то необычное для своей души и напоказ соседям. Как вариант, можно украсить крышу своего дома, установив на нее флюгер с пропеллером, изготовленный из подручных материалов. Кроме элемента декора и определения ветра, самодельная конструкция принесет радость детям.

Какие бывают разновидности флюгеров

Первоначально прибор предназначался для определения направления ветра и измерения его силы. Со временем флюгера усовершенствовались и их стали использовать для других целей.

Существует несколько видов конструкции:

• Метеорологический прибор, как и раньше, используется по назначению. Флюгер обладает точной балансировкой, а для его изготовления применяется только ковка. Современные метеорологические станции пользуются усовершенствованными электронными приборами, но некоторые метеорологи по старинке любят наблюдать за указаниями флюгера.

• Прибор Вильде, кроме направления ветра, может измерять его силу. Его оснащают винтом или подвешивают пластину. По отклонению пластины от вертикальной нулевой точки и шкале узнают силу ветра. Вдобавок шум винта отпугивает птиц от подоспевающего урожая.

• Дымоходные флюгеры имеют много разных названий, например, флюгарка или дымник. Но суть их одна – это колпак, защищающий дымоходную трубу от разрушения и проникновения внутрь птиц. Часто дымники усовершенствуют дефлектором, защищающим дымоход от обратной тяги. А вот сверху самого колпака для красоты многие ставят вращающуюся декоративную фигурку, можно даже с пропеллером. Это и есть та самая флюгарка.

• Декоративные модели служат просто украшением крыши. Их могут делать даже без розы ветров, указывающей стороны света. Даже если указатели есть, они аналогично больше исполняют роль декорации. Определить точное направление ветра по ним вряд ли удастся. Подобные флюгеры изготавливают в виде фигур птиц и зверей. Самый простой – это установленный горизонтально на оси деревянный брусок с пропеллером, напоминающий самолет.


Из каких деталей состоит флюгер

Чтобы сделать конструкцию своими руками надо знать ее устройство. Любой флюгер состоит из следующих деталей:

• Основанием флюгера служит корпус. Он крепится на крыше, а внутрь его вставляют ось с подшипниками.
• Роза ветров представляет 2 скрещенных прута под прямым углом. На их конце приварены буквы, указывающие стороны света.
• Конусообразный колпак защищает корпус с подшипниками от проникновения дождевой воды.
• Вращающийся флажок – это и есть флюгарка. Ее изготовляют в виде птиц или животных. Часто это бывает самолет. Напротив флажка для балансировки стоит противовес.
• Пропеллер – самая интересная часть флюгера. По его вращению определяют скорость ветра. Изготавливают винт из твердого листового материала или берут готовый, например, от компьютерного вентилятора.

Важно! Основную эстетику флюгеру придает флюгарка. Дизайну необходимо уделить максимум внимания, поэтому перед изготовлением фигуры лучше сделать ее точный чертеж.

Самостоятельное изготовление ветряка с пропеллером

Чтобы сделать флюгер своими руками понадобится минимум инструмента. Самый необходимый – это электродрель и электролобзик. В работе с металлом нужна будет болгарка.

Итак, решив, что изделие с пропеллером будет представлять флюгер самолет, по составленному чертежу приступают к изготовлению:

• Корпус, служащий опорой, можно сделать своими руками с 120 мм отрезка металлической трубы диаметром 15 мм. Сверху нарезают резьбу для колпака, а снизу приваривают крепежные пластины.
• Внутрь корпуса вбивают подшипник, но лучше два, чтобы ось флюгарки не болталась. Саму ось изготовляют из стального прута по диаметру внутренней обоймы подшипника. Длину подбирают индивидуально, чтобы вращающаяся флюгарка не цеплялась за крепежные элементы.
• Ударом молотка ось плотно вбивают во внутренние обоймы подшипников. Сверху на резьбу корпуса накручивают защитный колпак.
• Теперь необходимо сделать своими руками флюгарку. Поскольку решено ее оборудовать пропеллером, то лучшим вариантом фигуры будет самолет. Его вырезают электролобзиком из фанеры или листовой стали.
• Самолет крепят тремя болтами к верхней части оси и приступают к изготовлению пропеллера. Проще всего винт вырезать из листовой стали и закрепить болтом между двух шайб к носу самолета. Заводской пропеллер от маленького вентилятора можно зафиксировать через подшипники. Вращение такого винта будет плавным и без шума.

Готовый флюгер с пропеллером устанавливают на крыше и к опоре болтами или сваркой крепят розу ветров. Чтобы буквы и указатели правильно соответствовали сторонам света, необходимо воспользоваться компасом.

Внимание! Дерево не лучший материал для флюгарки. Вырезанная из фанеры фигура самолета быстро пропадет от дождя и снега. Продлить срок службы поможет окрашивание изделия лаком или краской. Оптимально для всех деталей флюгера использовать металл.

На этом видео можно увидеть изготовление флюгера:

Методы крепления флюгера на крышу

Традиционно флюгер устанавливают на крыше здания. Местом крепления может быть конек, дымоход или вентиляционная труба. Подойдет любой шест или кровля хозпостройки, главное, чтобы минимальная высота от земли составляла 5 м.

После того как сделали своими руками флюгер, его надо правильно установить. Важно не забыть в корпус с подшипниками натолкать солидола. Приваренными к корпусу пластинами флюгер удобно крепить на колпак дымохода или конек. Если основание плоское, то лучше сделать своими руками круглый фланец с отверстиями под саморезы и приварить его снизу корпуса вместо пластин. К вертикальному шесту удобней будет фиксировать изделие хомутами.

Готовые крепежи можно приобрести в магазине. Дешевые модели, предназначенные для крепления на кровельный конек, изготовлены в виде простого металлического уголка. Изделия дороже оснащены регулировочными винтами.

Правильно установленный флюгер сразу даст о себе знать. При малейшем ветре флюгарка с пропеллером начнет вращаться.

Совет! Чтобы по флюгеру узнавать силу ветра, можно сделать своими руками простое приспособление. Небольшой прямоугольник из металла или фанеры подвешивают на веревку к стрелке флюгарки, а из проволоки выгибают полукруглую шкалу. По мере отклонения подвеса примерно ориентируются, какова сила ветра.

Металлический ветряк с пропеллером имеет свойство брать на себя разряды молнии, то есть он становится своеобразным молниеприемником. Особенно это опасно, если флюгер установлен на металлическом кровельном покрытии, например, из металлочерепицы. Для безопасности конструкцию надо заземлить. Сделать это можно своими руками довольно просто. Берут многожильный медный провод в изоляции и прикрепляют болтовым соединением один конец к флюгеру, а другой – к контуру заземления возле дома. Если его нет, в землю можно забить на глубину 1,5 м металлическую трубу или уголок, а сверху приварить болт для провода.

Изготовленный самостоятельно флюгер будет работать, и радовать хозяев долгие годы. Необходимо лишь 1 раз в год смазывать подшипники.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+
