Сарай с односкатной крышей своими руками чертежи список стройматериала: Чертеж сарая с односкатной крышей, этапы строительных работ, советы по возведению

Содержание

Чертеж сарая с односкатной крышей, этапы строительных работ, советы по возведению

Содержание

Выбор места для сарая
Чертеж сарая с односкатной крышей
Для чего нужен чертеж?
Найти готовый или сделать самому?
Строительные работы
Набор инструментов
Фундамент
Сборка каркаса
Крыша
Обшивка стен
Полезные советы от строителей

Ни одна дача или частный дом не может обойтись без места, требующего хранения хозяйственного инвентаря. Решением этой проблемы является сарай.

А чтобы он отвечал всем требованиями по хранению и простоте постройки, наилучший вариант – это сарай с односкатной крышей.

Выбор места для сарая

Чтобы выбрать наиболее удачное расположение для хозблока, нужно руководствоваться следующими правилами:

Сделать выбор в пользу участка земли, который не предназначен для выращивания сельскохозяйственные растения;
Место не должно размещаться в низине, иначе все дождевые воды постоянно станут подтоплять сарай;
К участку можно было бы подвести инженерные коммуникации;
Желательно, чтобы место располагалось по южной или юго-западной стороне.

Не стоит обходить вниманием участки с неровным рельефом местности или на склоне. Всё это можно выровнять либо земляными массами или песком, либо, при последующих работах, фундаментом.

Чертеж сарая с односкатной крышей

Прежде чем приступить к закупке материалов, а также к дальнейшей постройке, необходимо разработать чертеж.

Для чего нужен чертеж?

Чертеж понадобится для некоторых важных данных:

Он даст полное представление об этапах стройкида нужных ресурсах, со всеми формами и размерами. Это такое графическое руководство всех этапов строительства,как для исполнителя, так для заказчика;
Чертеж позволит составить смету, а также закупить необходимые материалы. Расходы будут под контролем.

Найти готовый или сделать самому?

Решение этого вопроса зависит от нескольких факторов:

Требований заказчика, отвечающим его нуждам;
Площади или конфигурации выбранного участка;
Дизайнерского решения.

Если же нет никаких специфических требований, к тому жебудущийхозблок не претендует быть уникальным, гораздо легче воспользоваться типовым готовым чертежом.

Например, как ниже:

Строительные работы

После того как участок выбран, а также чертеж готов, можно приступать непосредственно к работам.

Набор инструментов

Специфических видов инструментов не потребуется. Набор достаточно прост, а также довольно часто используем в домашнем хозяйстве:

Пила цепная;
Дрель;
Шуруповёрт;
Рубанок;
Ножовка по дереву;
Стамеска широкая;
Топор;
Молоток большой;
Молоток средний;
Рулетка 10м;
Уровень;
Лопата штыковая.

Фундамент

Фундамент под сарай каркасного типа с односкатной крышей достаточно сделать столбчатым.

Чтобы его поставить, желательно следовать следующей последовательности:

1️⃣ Прежде всего, требуется вынести оси (создать разметку).

Для этого:

взять рулетку, разметить контур, забив молотком в землю острозаточенные деревянные колышки или стальные прутки по углам. А для лучшего натяжения веревки, вбить еще между ними;
Натянуть веревку на эти колышки;
Проверить рулеткой диагонали получившегося прямоугольника. Они должны быть равными, а углы – прямыми;

2️⃣ Выкопать ямки около каждого колышка размерами 400*400*500мм;
3️⃣ На боковые поверхности (тычок и ложок) каждого кирпичика нанести битумную мастику для гидроизоляции. Это нужно сделать до укладки в землю, чтобы при дальнейшей работе избежать неудобства нанесения, когда столбики будут готовы;
4️⃣ В каждую ямку засыпать песчано-гравийную смесь приблизительно 150-200мм, которую утрамбовать;
5️⃣ Теперь можно приступать к кладке кирпичных столбов. Достаточно выполнить её в 1 кирпич, скрепляя кирпичи между собой цементным раствором. Столбики должны выступать над землей примерно на высоту 2 кирпичей;
6️⃣ Проверить ровность по высоте все столбики между собой с помощью строительного уровня. А ровность по осям можно посредствомшнура.

Сборка каркаса

Прежде чем приниматься за изготовление каркаса, все пиломатериалы должны быть обработаны антисептиком, а также антипиреном.

После пропитки можно приступать,как указано ниже:

На кирпичные столбики, намазанные сверху битумной мастикойположить 2 слоя толя;
По периметру, включая промежуточные опоры установить основание из бруса. Должна получиться сетка;
В стыковые места установить штыри диаметром 12мм. Для этого просверлить отверстие такого же диаметра в центре до фундамента;
Теперь нужно просверлить подобные отверстия в брусьях, которые станут стойками;
Дальше необходимо установить их на штыри, прикрепив к основанию саморезами через стальные равнополочные уголки;
Выверить уровнем вертикальность стоек со всех сторон и временно зафиксировать с помощью доски толщиной 15 – 20мм, которая будет служить подкосом;
Теперь необходимо объединитьопоры по длинным сторонам вверху. Для этой цели насадить балку-брус сверху на стойки, упрочив саморезами вместе состальными уголками;
Затем требуется соединить опоры по ширине. Прежде чем приступить желательно заранее, по высокой стороне, уголок прикрепить к стойке. Таким образом, соединяющий брус останется только положить на этот уголок и закрутить саморезами. Через стойку в торец соединяющего бруса забить гвоздь, длиной 200 – 250мм.
Каркас готов.

Для продолжения возведения строения лучше сначала смонтировать пол:

⭕️ Подготовить половую обработанную доску нужного размера, а после вырезать в них отверстия под стойки в нужных местах;
⭕️ Уложить каждую доску по длине на нижнее основание, прикрепив к немугвоздями или саморезами;
⭕️ Прибить с торца нижней обвязки доски 100*40мм по периметру, чтобы закрыть ее, а также задать ровность стен для дальнейшей обшивки.

Крыша

Крыша запроектирована односкатной, поэтому стойки каркаса уже монтировались исходя из этого: с одной стороны короче, чем с другой.

Наклон односкатной крыши

Уклон крыши зависит оттипа кровельного покрытия. Обычно для хозпостроек оно выбирается из различного рода волнистых материалов:асбестоцементных –шифер, битумных – ондулин, металлических – профилированный лист. Для всех них средний угол наклонаберется 20° или 36%.

Чтобы узнать насколько же одну сторону делать выше –это значение высоты конька, нужно воспользоваться простенькой формулой.

А именно: ширину (пролет) поделить пополам и умножить на значение тангенса угла наклона, которое берется из таблицы Брадиса или высчитывается калькулятором.

Расчет материалов для крыши односкатного типа

Все материалы зависят от габаритов хозблока:

Стропила. Они выполняются обычно из досок 100*40мм. Их длина рассчитывается как отношение ширины сарая к косинусу угла наклона (или можно воспользоваться теоремой Пифагора для расчета гипотенузы прямоугольного треугольника) плюс свес (500мм на главном фасаде/300мм на заднем). Шаг стропил 500 –700мм. Таким образом, общее количество в кубах получается перемножением длины на размер и на шаг;
Обрешетка. Согласно нормам, для нее, берется необрезная доска 100*25мм. Длина ее – это длина сарая плюс свес около 300мм. Шаг обрешетки зависит от кровельного материала, поэтому лучше следовать рекомендациям производителя. Например, для ондулина, при угле наклона в 20°, шаг 610мм. Но на коньке, ребрах и свесах обрешетка должна быть сплошная шириной 250 – 300мм;
Дополнительные стойки для усиления крыши. Можно использовать доски, которые брались для стропил. Их количество – 2шт. По одной с каждой стороны. Они станут своеобразным продолжением промежуточных опор, высотой примерно 2/3 от размера конька;
Подшивка свеса. Она также выполнить из досок 100*40мм. Их количество:1. Длина сарая плюс свес с одной стороны; 2. Ширина сарая плюс свес с одной стороны.

Монтаж крыши

Монтаж проводить, как перечислено далее:

Доски стропильных ног устанавливать на ребро, соединяя с балками верхней обвязки саморезами наискось. Дополнительно вбить гвоздь длиной 250мм сверху в ногу из другого ребра перпендикулярно балке;
Обрешетку класть плашмя поверх стропильных ног, начиная со свесов, где она сплошная. К стропилам крепить 2 гвоздями или саморезами;
Далее необходимо усилить конструкцию крыши. Для этой цели доску, длиной в 2/3 высоты конька, поставить на то место, где заканчивается промежуточная опора, скрепив наискось саморезом с балкой с одной стороны и стропильной ногой с другой;
Теперь необходимо подшить снизу свес, а также закрыть доской стропила с торца. Крепить каждую доску к стропилам 2 гвоздями или саморезами так, как делалось с досками обрешетки;
Завершающий этап – покрыть крышу выбранным кровельным материалом.

Обшивка стен

Стены обшиваются доской 100*25 или 150*25 мм снизу вверх. Прежде всего, прибивается гвоздями длиной 80–90 мм к стойкам каркаса доска с нахлёстом в 25–30мм к нижней торцевой доске.

И так далее каждую последующую на предыдущую. Лучше всего сарай обшивать, начиная с главного фасада, потом боковые, а потом задний. При обшивке использовать уровень и разметку.

Полезные советы от строителей

Перед сборкой каркаса подготовить брусья для стыковки между собой. Самый удобный и простой в полдерева. Для этого разметить карандашом и аккуратно выпилить ненужные части. Затем убрать лишнее стамеской;
Чтобы не цеплять занозы, деревянные детали лучше обработать рубанком со всех сторон;
Половые доски скреплять с основанием лучше наискось. Так, потом можно будет выровнять их рубанком и избежать порезов при эксплуатации;
Для работы с крышей пользоваться подмостями/ лесами, а не лестницей;
Проемы лучше усилить дополнительными досками;
Антисептики использовать с колером, чтобы видеть прокрашенные места;
Стропила перед монтажом выверять каждую по-отдельности и вырубать отверстия исходя из фактических данных.

Как можно заметить, сарай несложен в конструктивном плане, к тому же требует только начальные плотницкие навыки. Поэтому, имея чертеж вместе с инструкцией, построить сарай не составит большого труда, даже строя его в одиночку.

Сарай своими руками: каркасный, деревянный, пошагово,фото, видео

Какой бы ни был площади дом без сарая на участке не обойтись. Не все можно и нужно заносить в дом, даже если и место есть, а уже если нету, так тем более — хозпостройки необходимы. Это, кстати, может быть первым опытом в самостоятельном строительстве: построить сарай своими руками можно и без навыков. Главное, чтобы руки росли из нужного места.

При желании сарай можно сделать похожим на маленький домик

Содержание статьи

1 Из каких материалов строят
- 1.1 Как быстро и дешево построить сарай
- 1.2 Фундамент для каркасного сарая
2 Деревянный каркасный сарай своими руками: пошагово с фото
3 Сарай с двускатной крышей из металлочерепицы
4 Видео о строительстве сараев из дерева
5 Чертежи с размерами

Из каких материалов строят

Если сарай расположен недалеко от дома и вас заботит его внешний вид, есть смысл использовать тот же материал материал что и при строительстве дома. Если не хочется тратить большую сумму на хоз-постройку, можно подобрать отделку так, что и издали и не отличить. В большинстве случаев это не очень сложно: технологий много и многие материалы очень точно воспроизводят внешний вид дорогостоящих отделочных материалов. Яркий пример тому — сайдинг. Он есть под бревно, брус, кирпич, камень с разной фактурой. Так что для постройки сарая не обязательно использовать дорогие материалы. Практичнее использовать недорогую технологию строительства, а потом обшить материалом с фактурой, похожей на отделку основного строения.

Как быстро и дешево построить сарай

Самый быстрый и одновременно недорогой вариант постройки сарая — по каркасной технологии. Каркас может быть деревянным или металлическим, его обшивают снаружи отделкой, ставят крышу и все, сарай готов. Если сарай планируется деревянный, его собирают из бруса и досок. Сарай металлический можно удобнее делать из профилированной трубы: квадратное сечение и варить и стыковать проще в разы. Есть еще специальный металлокаркас. Он собирается на саморезы, а вся конструкция заказывается и изготавливается на заводе. Такие дома считаются наиболее дешевыми, вряд ли сараи будут дорогими. Сборка и металлического и деревянного сарая занимает несколько дней: проверено не единожды.

На половину построенный сарай: пол и две длинные стены стоят, осталось установить короткие и сделать стропильную систему

Каркасная постройка получается легкая, потому фундамент под сарай нужен облегченный. В большинстве случаев достаточно столбиков, бетонных блоков, иногда устанавливают винтовые сваи или делают буронабивные. На более сложных грунтах и для тех, кто любит надежность, можно построить монолитный или сборный (из фундаментных блоков) ленточный фундамент мелкого заложения.

На армированном ленточном фундаменте можно ставить даже сарай из строительных блоков или кирпича. В этом случае даже на пучнистых грунтах постройка будет стоять нормально. Она если и будет двигаться, то вместе с фундаментом, так что риск возникновения трещин минимален.

Каркасный сарай можно построить и без фундамента. Тогда стойки (обработать от гниения) нужно будет заглубить на 60-80 см, забетонировать, и потом к ним крепить нижнюю обвязку, но которую будут опираться лаги пола. Но таким способом большое строение не построишь. Максимум — небольшую каморку и дровник рядом.

Еще один вариант. Он пригоден для грунтов, с которых хорошо уходит вода, а подпочвенные воды расположены глубоко. Тогда размечают участок, который больше планируемого сарая на 50 см в каждую сторону, снимают дерн и делают песчано-гравийную подсыпку. На утрамбованный щебень укладывают брус обвязки и крепят к ним лаги пола (обработанные антисеплитком для прямого контакта древесины с грунтом). Вот и все. Никаких сложностей.

Сарай без фундамента

Это далеко не лучший вариант: даже при низком уровне грунтовых вод и тщательной обработке древесины сарай простоит недолго. Если вас это устраивает, можно делать и так.

Какой построить туалет на даче читайте тут (схемы и чертежи).

Фундамент для каркасного сарая

Все типы свайного или столбчатого фундамента предполагают расположение единичных опор по периметру: обязательно под углами строения и в местах примыкания перемычек (перегородок), если такие предусмотрены. Шаг установки опор зависит от размеров сарая и от того, какие лаги планируете использовать. Чем больше пролет, тем большего сечения требуются лаги.

Например, для ширины сарая 2 метра, можно поставить только два ряда столбиков и лаги при этом будут 150*50 мм (в крайнем случае 150*40 мм). Если ширина сарая 3 метра, то или ставить промежуточные опоры (столбики, сваи), или брать доску 150*70 мм. Посчитайте, что в вашем регионе дешевле выйдет, и выбирайте.

Вырытые котлованы под столбы

При ширине доски 100 мм пол под ногами ощутимо прогибается. Так что приходится шаг установки лаг делать около 30 см. Тогда прогиба нет совсем, или он незначительный (от веса зависит).

Быстрее всего сделать фундамент на готовых блоках: их можно купить или сделать самостоятельно. Под них копаются котлованы чуть больше по размерам чем блоки. На дно насыпают песок, трамбуют, затем гравий, его тоже трамбуют. Толщина подсыпки в утрамбованном виде — 20-30 см. На нее устанавливаются блоки, а уже на блоки монтируется нижняя обвязка.

После того как выложены блоки, на них крепится нижняя обвязка

Если речь про мелкозаглубленный ленточный фундамент, то траншею копают вглубь на 40-60 см относительно уровня грунта, ширина ленты порядка 25 см, а сама траншея должна быть шире как минимум на полметра или более: в нее устанавливается опалубка. Дно ровняют, трамбуют. На дно насыпают щебень и снова трамбуют.

Для опалубки использованы доски 150*50 мм, чтобы была возможность использовать их в дальнейшем, их оббили пергамином. После демонтажа опалубки (как бетон схватился) их разобрали и поставили как лаги пола

Из прутка 12-14 мм вяжут каркас. Четыре ребристых продольных прутка связывают при помощи рамок, изготовленных из гладкого прутка 6-8 мм. Размеры рамок должны быть такими, чтобы вся арматура находилась от краев ленты на расстоянии не менее 5 см. Например, если фундамент будет 40*25 см, то прутки связывают в конструкцию с прямоугольным сечением 30*15 см.

В опалубку устанавливают связанный каркас, который затем заливается бетоном марки не ниже М-200

Подробнее о каркасе для ленточного фундамента читайте тут.

Деревянный каркасный сарай своими руками: пошагово с фото

Был построен каркасный сарай размером 6*3 метра. Крыша односкатная, крыта ондулином. Высота передней стены 3 метра, задней — 2,4 м. Эксплуатация показала, что при таком перепаде высот снега много не скапливается (Лен. область).

В качестве фундамента под сарай использованы стандартные блоки ФБС 600*300*200. Они уложены на песчано-гравийную подсыпку толщиной 25 см. Поверх блоков уложена отсечная гидроизоляция — слой рубероида, на битумную мастику. Сверху еще приклеен на ту же мастику слой «гидротекса». Такой пирог сделан потому что уровень грунтовых вод высокий, необходимо было гарантированно защитить постройку от сырости.

Начало строительства сарая.

На фундамент уложена гидроизоляция, на нее — обвязка,, а к обвязке прикреплен брус

На гидроизоляцию укладывался брус сечением 150*150 мм (все пиломатериалы обработаны). Соединялся в полдерева, бился гвоздями — 100*4 мм. Для тех, кто незнаком с плотницким делом, можно соединить брусья встык, на места соединения прибить изнутри усиленные уголки, снаружи — монтажную пластину.

В данном варианте каркас к блокам ничем не крепился. В регионах с повышенными ветровыми нагрузками это неоправданно. Крепить можно при помощи шпилек: под них насквозь, через брус, в блок, сверлится отверстие такого же диаметра, (12-14 мм). В него загоняется шпилька, болт потом подтягивается ключом. Чтобы шляпка спряталась, под нее можно рассверлить отверстие.

Следующий шаг — крепление лаг пола. Установлены на ребро доски 150*60 мм. Крепятся к обвязке специальными скобами соответствующего размера. Крепились на гвозди 100*4 мм.

Лаги пола крепятся к обвязке такими скобами

Лаги выравнивались по верхнему краю обвязочного бруса. Все должно быть ровно, иначе пол будет стелить тяжело. Возможно, придется ровнять рубанком или переделывать.

Каркас собирался по технологии «платформа»: сначала настелили пол, а на него монтировали стены. Каркас стены или ее часть собираются на полу. В некоторых случаях сразу обшиваются с наружной стороны, если выбран для обшивки плитный материал. И уже в таком виде (с обшивкой или без) поднимаются, выставляются вертикально и закрепляются.

Есть вторая технология «баллун». По ней каркас монтируется постепенно: на обвязку или даже сразу на блоки монтируются угловые стойки каркаса. Они выставляются в уровень во всех плоскостях. Между ними натягивают канат, по которому затем выставляют остальные стойки. Их также прибивают по одной, скрепляя между собой укосами и временными поперечинами.

Вам может быть интересна статья «Делаем дровники и поленницы своими руками»

В данном случае была выбрана технология «платформа» и на лаги настелили ОСП 18 мм толщины. Вообще, пол можно сделать из досок, фанеры (влагостойкой), ОСП и т. д. Доска потребуется 20, фанера — 13-15 мм, но нужна влагостойкая (ОСБ влагостойкая по умолчанию).

Настелен пол в сарае

Далее началась сборка стен. Полностью сбивается каркас: нижняя обвязка, стойки, верхняя обвязка. В таком виде устанавливается ровно по краю бруса обвязки, выставляется, укрепляется страховочными распорками, упорами, укосами. Прибивается насквозь через настил пола к брусу обвязки. Гвозди брали 200*4 мм.

Собраны стены. Верхняя обвязка будет сразу и опорой для стропил

Для сборки каркаса использованы доски 100*50 мм, расстояние между стойками 600 мм, стропила установлены с таким же шагом. Стропильная система собиралась из 150*40 мм.

Оконные и дверные проемы усилены — прибиты по две доски, которые между собой сбиты гвоздями в шахматном порядке через 20 см. Нагрузка тут больше, потому требуется усиление. В одном из торцов предусмотрены ворота — для загрузки/выгрузки крупногабаритных вещей. Потому в этой стене (на фото видно) только угловые стойки и усиленные — для крепления створок.

Вид на торец, в котором будут широкие двустворчатые двери

Так как крыша односкатная, стропильная система простая: укладываются на ребро доски, которые выбраны под стропила. Их длина больше, так как необходим свес кровли. Он обычно 30-50 см с каждой стороны. В данном варианте при ширине сарая 3 метра, длина стропильных ног (с учетом уклона) составила 3840 мм.

Прибивались наискось гвоздями — по два с каждой стороны. Можно усилить установкой уголков: так выдержит даже значительные ветровые и снеговые нагрузки.

Обрешетка под ондулин

Далее — на крыше смонтирована обрешетка (100*25 мм). Шаг ее установки — по рекомендациям производителя «ондулина» — 40 см. И настелен кровельный материал (гвозди покупались вместе с покрытием).

Стены снаружи зашили ОСП 9,5 мм толщиной.

Процесс наружной обшивки сарая

Установили двери, сделаны небольшие ступеньки.

Двери установлены старые, приведенные в порядок

Последними штрихами устанавливалась ветровая доска. Затем сарай был обшит вагонкой и покрашен краской в тон остальным постройкам на участке. Сарай своими руками на готовом фундаменте построен за два выходных дня. Обшивка вагонкой и покраска были значительно позже -почти через месяц.

Окончательный вариант сарая…красиво

Непривлекательный фундамент зашит нарезанным по размерам асбестовым листом. Красивый получился сарай.

Более подробно о принципах каркасного строительства из древесины читайте тут.

Сарай с двускатной крышей из металлочерепицы

Этот сарай строился в одиночку. Постройка тоже каркасная: самый дешевый способ. В этом случае способ сборки — «баллун» — постепенное выставление стоек. Все начинается также: сначала сделали столбики под фундамент. Только на этот раз кирпичные.

Фундамент под сарай из кирпичных столбиков

Как видите, в угловые стойки вмонтированы шпильки. В обвязочном брусе сверлятся отверстия и он одевается на шпильки. Их можно делать не только в углах, но и на промежуточных столбах тоже: крепче будет держаться.

Этот сарай имеет небольшое крыльцо-веранду, потому на требуемом расстоянии установлен поперечный брус. А него будет опираться стенка. Под него предварительно сделаны и столбики.

Лаги крепились тоже на пластины

Лаги могут крепится еще и врубкой. Тогда в обвязочном брусе вырезается выемка по форме лаги. По глубине она не должна превышать 30% от толщины бруса, потому лага подрезается так, чтобы она встала на одном уровне с обвязкой. Это способ более трудоемкий.

Далее собирался каркас: угловые стойки 100*100 мм, промежуточный — 50*100 мм, верхняя обвязка и стропильная система собиралась из той же доски. Треугольники вверху усилены накладными металлическими пластинами. Пластины меньшего размера крепились и в местах стыковки верхнего бруса обвязки и стоек. Они соединялись встык без врубки, прибивались сверху и наискосок гвоздями. Пластины уменьшили вероятность складывания при боковых нагрузках.

Каркас собран

Далее собиралась стропильная система — доска 150*50 мм, на нее — обрешетка под металлочерепицу. Была выбрана, так как таким же материалом крыта дача.

Собранная стропильная система с обрешеткой

Каркас обшивался листами ОСП — самый удобный размер для постройки. Впоследствии стены будут отделаны сайдингом под дерево.

Это почти готовый сарай с двускатной крышей. Осталась отделка стен

Обшивка, кстати, не обязательно должна быть из фанеры или ОСП. Можно вагонку или доску крепить сразу а стойки. Но тогда при сборке каркаса нужно ставить укосы: без жесткости плитного материала постройка будет хлипкой. Если укосы не ставить, качнуть можно рукой.

Такие раскосы придадут достаточную жесткость стенам каркасного сарая

После установки раскосов можно набивать доску, вагонку, блок-хаус, имитацию бруса, сайдинг — выбор за вами.

Каркасный сарай обшивается доской

Похожие каркасные сараи можно сделать из профильной трубы. Для обвязки и угловых стоек достаточно сечения 60*60 мм или 60*40 мм, для промежуточных и того меньше — 20*40 будет нормально. Только для крепления наружной обшивки нужно будет собирать и крепить обрешетку. Подробнее о строительстве сарая из труб и металлопрофиля читайте тут.

О планировании участка и основах ландшафтного дизайна можно прочесть тут.

Видео о строительстве сараев из дерева

Сарай получился красивый, но недешевый. Зато приличный по размерам, крепкий и по внешнему виду не отличается от дома — вписывается в композицию. Все показано/расписано подробно, есть одно нарушение: гидроизоляция под металлочерепицу уложена вертикально. Даже при хорошем склеивании полос рано или поздно вода сделает себе дорожку. В остальном — все грамотно.

В этом случае сарай своими руками построен на самом дешевом, наверное, фундаменте: в старые покрышки залит бетон. На этих «столбиках» и стоит каркас. Естественно, выставлять их нужно на ровную надежную поверхность и сами они должны быть в одном уровне. По прочности такон основание не уступит лучшим бетонным блокам, а может еще и превзойдет их. Выступающие из-под строения покрышки, можно закрыть, сделав ступеньку и расставив впоследствии на ней цветы или используя под другие нужды. Еще практичней получится.

Чертежи с размерами

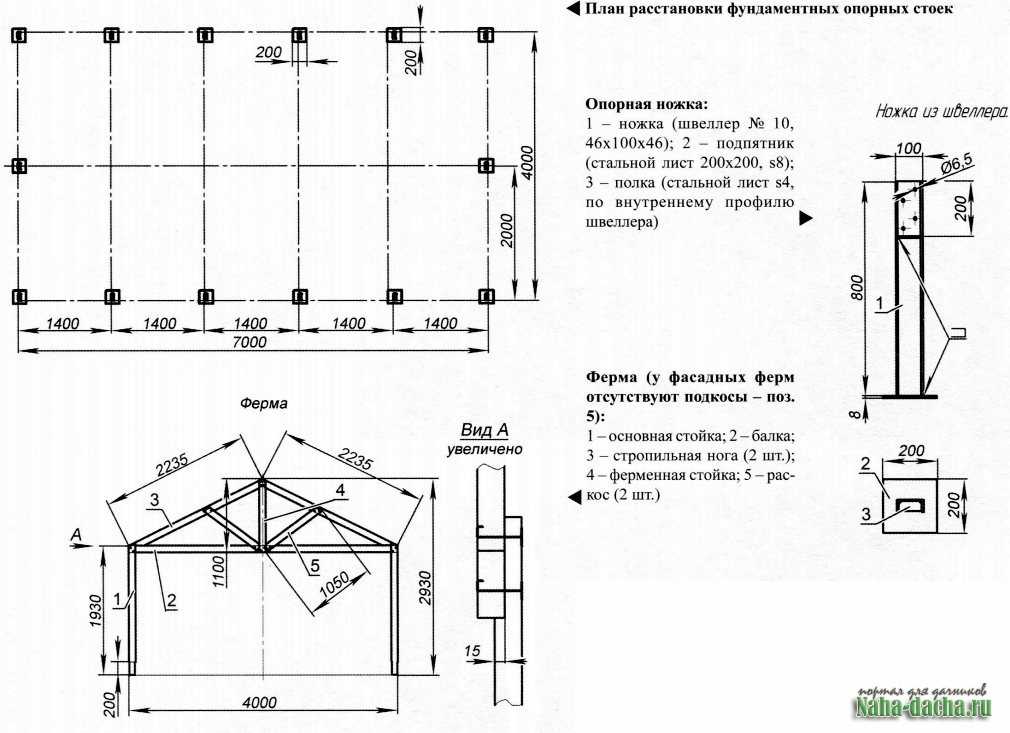

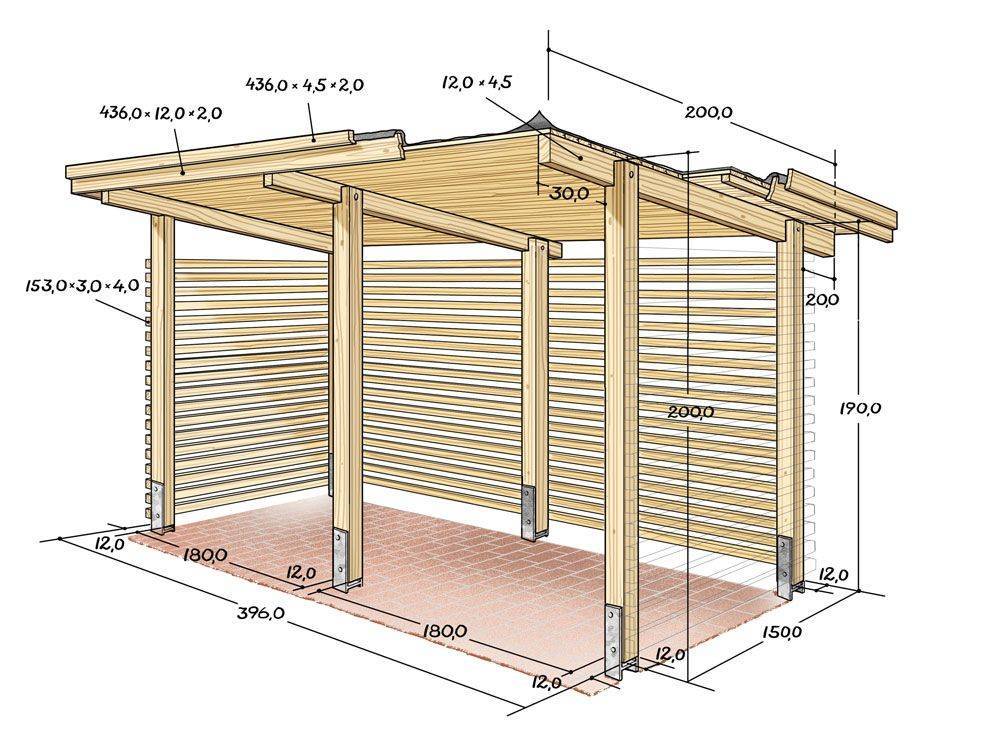

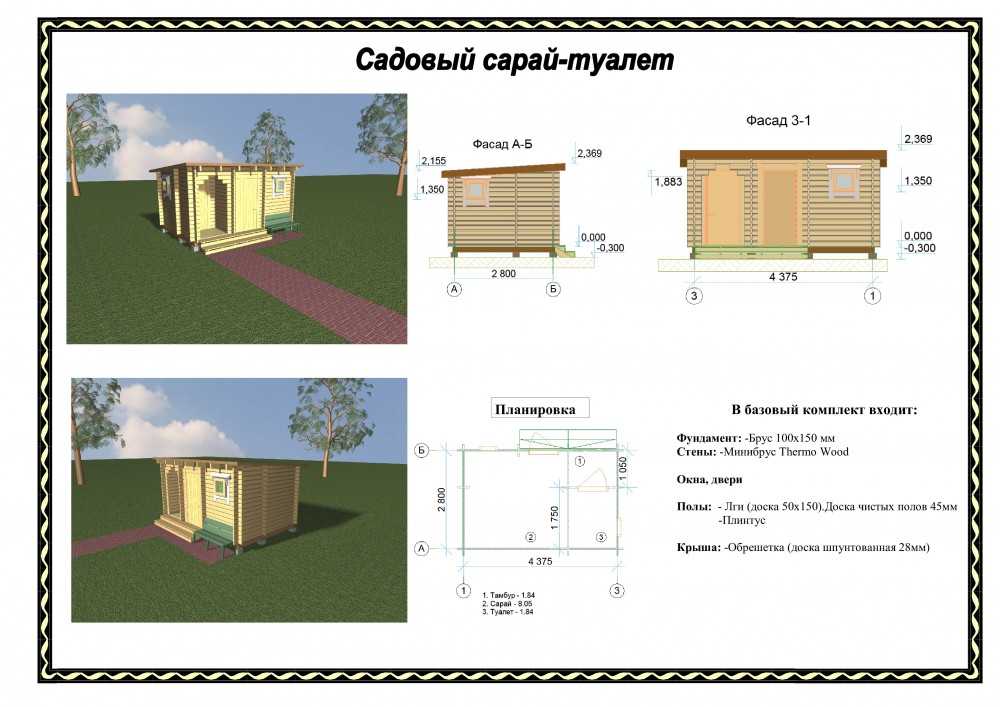

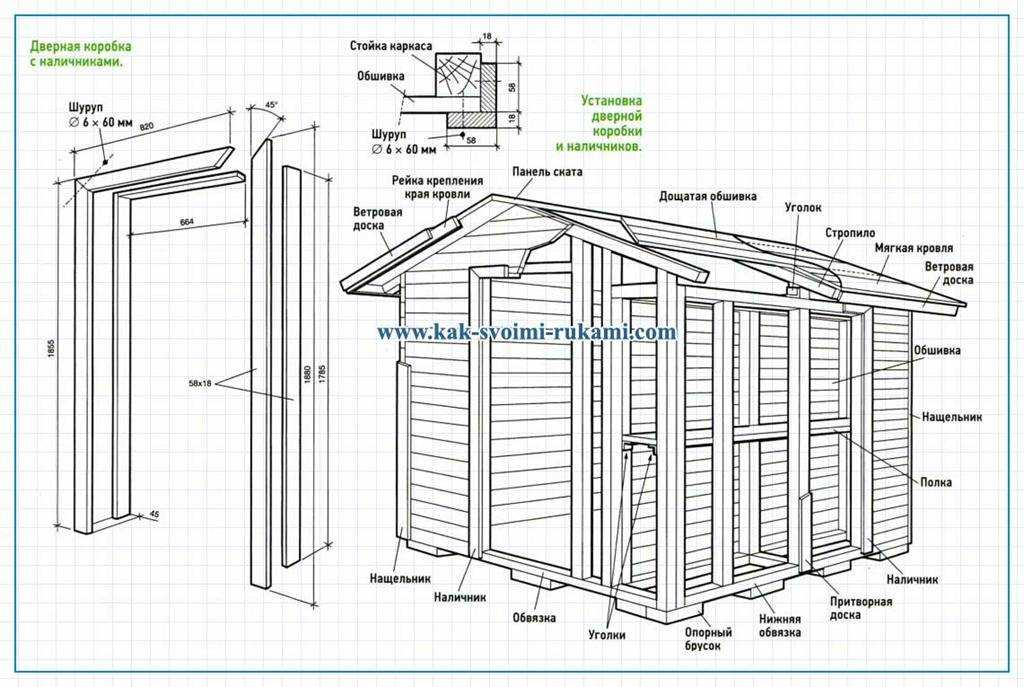

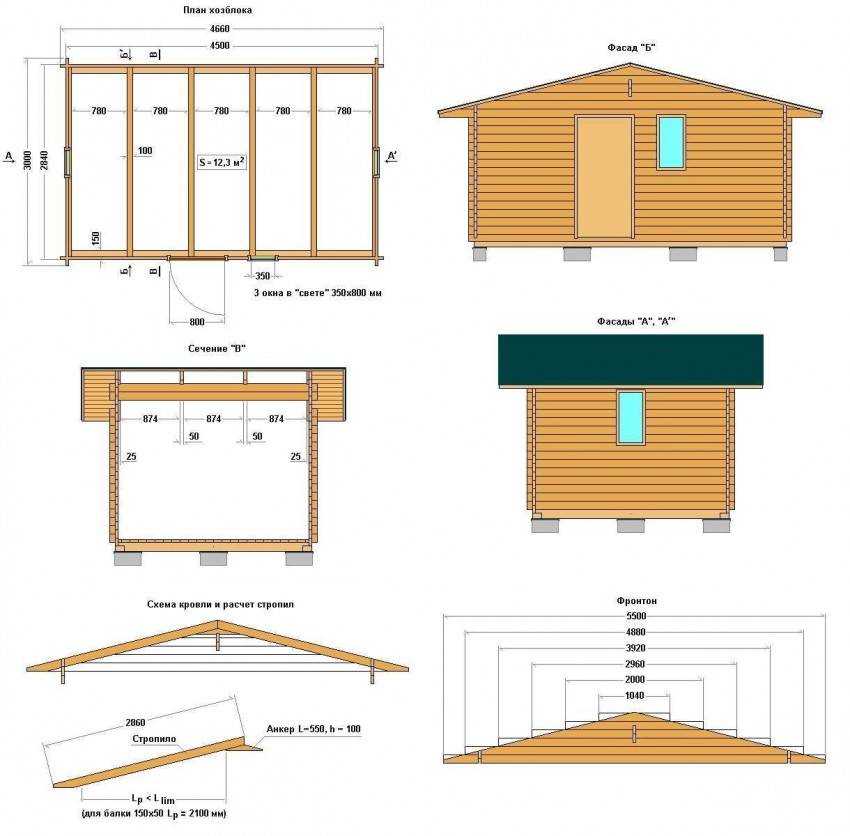

Несколько чертежей, которые помогут вам сориентироваться с габаритами постройки. При необходимости корректируйте под свой участок или потребности.

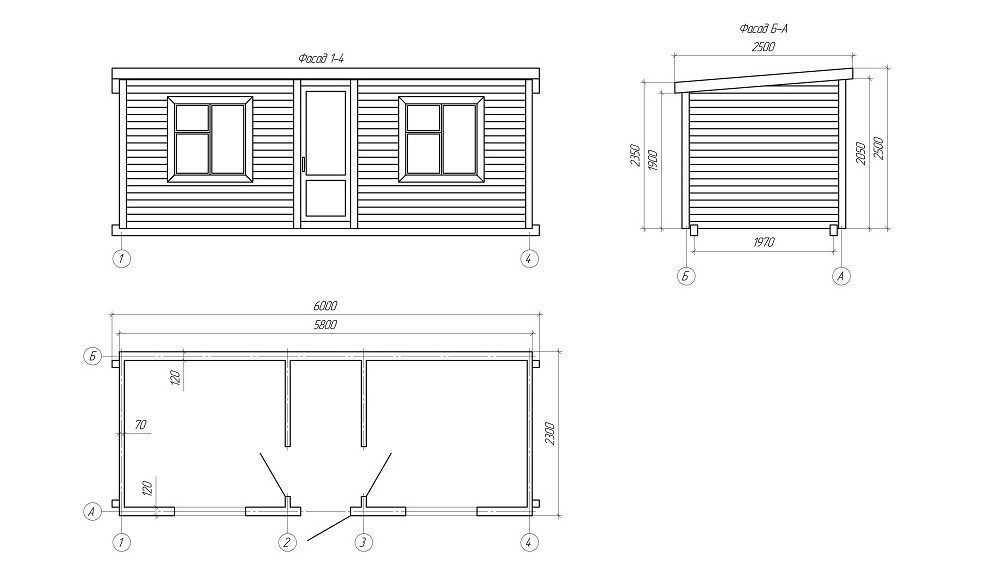

Сарай с односкатной крышей — чертеж со схемой расположения стоекСарай на три отделений под односкатной крышей. Пунктиром указаны места установки стоек (и опор под них)Конструкция сарая с указанием всех требуемых элементовДвускатная крыша на сарае из металлопрофиляКвадратный сарай — размерыСарай с ломаной крышей

Планы сарая 10×10 — Построить чертеж

Планы сарая 10×10 включают материалы и список разрезов, 2D-планы и фасады, 3D-схемы, размеры и инструкции по сборке. Следующий план сарая 10×10 представляет собой полное руководство по сборке своими руками, предназначенное для всех уровней строителей, от новичков до экспертов.

Планы сарая 10×10 | Бесплатное руководство по деревообработке своими руками

Список материалов и распилов

ПОЛ
9 – 2×6 Пиломатериалы, обработанные под давлением: 9′-9″
2 – 2×6 Пиломатериалы, обработанные под давлением: 10′
4 – 4×4 Пиломатериалы, обработанные под давлением: 10′
4 – 23/32″ Фанера с выступом и канавкой 4′ x 8′ Лист (100SF)

СТЕНЫ
45 – 2×4 пиломатериалы: 7′-4 1/2″
6 – 2×4 пиломатериалы: 9′-5 дюймов
6 – 2×4 пиломатериалы: 10′

ПАРНИРЫ 11 – 4’ x 8’ Фанерная панель T1-11 (350SF)

ФЕРМА
18 – 2×6 Пиломатериалы: 4’-6 1/8″
18 – 2×6 Пиломатериалы: 4’-0″
4 – 2×4 Пиломатериалы: 3′-5 1/4″
4 – Пиломатериалы 2×4: 4′-3 3/4″
24 – Пиломатериалы 2×4: 8 1/2″
2 – Пиломатериалы 2×4: 10′-0″
Деревянные косынки

ПРОГОН И КРЫША
4 – 2×4 Пиломатериалы: 9′-9″
7 – 4′ x 8′ 1/2″ Лист фанеры (210SF)
Подкровельный слой (210SF)
Кровельная черепица с 3 выступами (210SF)

ОБЛИЦОВКА
8 – 1×4 Пиломатериалы: 7′-2 1/4″

ОБОРУДОВАНИЕ
3 1/2″ Гвозди из оцинкованной стали
2″ Винты для настила
2″ Оцинкованные гвозди для отделки
1 1 Кровельные винты 9( дверная головка)
1 – Фанера 2×6 Наполнитель: 6′-3″ (дверная головка)
1 – 2×6 Пиломатериалы: 6′-7″ (обшивка двери)
2 – 2×4 Пиломатериалы: 6′-5 ″ (обшивка двери)

ДВОЙНАЯ ДВЕРЬ
4 – 2×6 Пиломатериалы: 3 фута
2 – 2×6 Пиломатериалы: 2 фута 5 дюймов
4 – 2×4 Пиломатериалы: 5 футов 6 дюймов
2 – 4 фута x 8 футов Фанерная боковая панель T1-11: 6 футов-5 3/4 дюйма x 3 фута-0 дюймов
2 – Дверная ручка или защелка
6 – 3 1/2 дюйма x 5/8 дюйма Дверная петля

ОКНО (дополнительно)
2 – 2×6 пиломатериалы: 3′-2 3/8″ (жатка)
2 – 2×4 пиломатериалы: 3′-2 3/8″
4 – 2×4 пиломатериалы : 7′-4 1/2″
2 – 2×6 Пиломатериалы: 3′-6 3/8″ (окна)
2 – 2×4 Пиломатериалы: 2′-11 1/4″ (окна)
1 – 35 3/8″ x 35 3/8″ Одинарное подвесное виниловое окно

Планы и инструкции сарая 10×10

Шаг 1 – Фундамент и пол

Сначала выберите подходящее место для фундамент сарая, в идеале плоская твердая поверхность вдали от больших деревьев.

Для начала отрежьте девять брусков 2×6 до длины 9 футов-9 дюймов и два бруса 2×6 до 10 футов 0 дюймов. Затем поместите четыре бруса размером 10 футов 4 × 4 параллельно друг другу на равном расстоянии друг от друга. На этом этапе соберите четыре рамы по периметру 2 × 6 сверху, это очертит общую раму пола. После этого просверлите направляющие отверстия в балках и закрепите их винтами 3 1/2″. Наконец, установите семь балок пола 2 × 6 на 16 ″ и 12 ″ OC. возле бортов.

Теперь, когда рама пола закреплена, вырежьте шпунт и паз 23/32″ фанеры по размеру и прикрепите к раме. Как правило, вам понадобится около 4 полных листов, чтобы покрыть площадь пола 100SF, эти листы обычно имеют стандартные размеры 48 ″ x 9.6″. Затем вставьте 2-дюймовые шурупы через каждые 8 дюймов вдоль стыка, не оставляя зазоров между листами. Как видно из схемы разреза и размеров, показанных ниже:

Шаг 2 – Стены

В этом случае мы начнем с передней рамы сарая, все используемые здесь пиломатериалы имеют размер 2×4 (кроме заголовок двери и окна размером 2 × 6).

Сначала отрежьте два 2×4 до 10 футов в длину, они будут использоваться для верхней и нижней пластин. Затем отрежьте восемь 2×4 до 7′-4 1/2″ для стенных стоек, они будут размещены на расстоянии 16″ O.C. Вам также нужно будет вырезать 9′-5″ 2×4 для двойной верхней пластины. После этого просверлите направляющие отверстия в пластинах и вставьте винты 3 1/2″ в шпильки, чтобы закрепить их на месте. Наконец, выровняйте края рамы и убедитесь, что все углы выровнены, чтобы получить профессиональный результат.

См. подробные планы дверных и оконных рам, совместимых с планами этого сарая 10×10:

План двойных дверей

План окон

Шпильки 2×4, удерживающие верхнюю часть двери, необходимо обрезать на расстоянии 6′-3 1 /2″.

Чтобы построить верхнюю часть двери, вырежьте два бруса 2×6 до длины 6 футов-3 дюйма и вставьте фанеру толщиной 1/2 дюйма в качестве наполнителя. Затем используйте столярный клей и 3 1/2-дюймовые гвозди, чтобы скрепить все части вместе.

После завершения каркаса передней стены выровняйте готовый каркас передней стены с передним краем фундамента пола:

Далее следует возведение задней стены сарая. Во-первых, отрежьте два 2 × 4 до 10 футов и еще 11 2 × 4 до 7 футов-4 1/2 дюйма. Затем вырежьте 9′-5″ 2×4 в качестве двойной верхней пластины.

После этого разместите шпильки на расстоянии 16″ O.C., аналогично передней стене. Затем просверлите направляющие отверстия в пластине и вставьте винты 3 1/2″, чтобы закрепить шпильки. Следуйте плану кадрирования ниже.

Теперь, когда передняя и задняя стенки готовы, приступаем к сборке двух боковых стеновых рам. Для начала отрежьте два пиломатериала 2 × 4 до 9 футов-5 дюймов в качестве верхней и нижней пластины, а затем целых 10 футов 2 × 4 в качестве двойной верхней пластины. Затем отрежьте 12 2 × 4 до 7 футов-4 1/2 дюйма для стенных стоек. Если вам нужно больше естественного света или вентиляции в интерьере сарая, добавьте больше окон на боковой или задней стене, используя аналогичные схемы дверных и оконных проемов, показанные ниже.

Теперь пришло время скрепить вместе все четыре каркаса стены вашего сарая 10×10. Сначала совместите края рамы передней и боковой стенок с периметром рамы пола. Кроме того, убедитесь, что края совпадают и нет зазоров, при необходимости используйте спиртовой уровень. Затем просверлите направляющие отверстия в нижней настенной пластине и вставьте винты 3 1/2″, чтобы прикрепить настенную раму к полу. Наконец, соедините соседние стены вместе, вставив винты или гвозди диаметром 3 1/2 дюйма.

Повторите и соберите все 4 каркаса стены, следуя приведенному ниже плану:

Шаг 3 – Крыша и ферма . Конструкции вальмовых крыш имеют ряд преимуществ: их форма обеспечивает больше места для хранения без дополнительных затрат и дополнительных трудозатрат. Для нашего сарая 10×10 потребуется в общей сложности 7 вальмовых ферм, установленных на высоте 20″. поверх стеновых рам.

Размеры и инструкции по сборке см. в описании фермы и косынки Gambrel ниже. В общем, эти детали фермы подходят для любого сарая с общей шириной 10 футов.
Совет: сначала сделайте единую ферменную конструкцию и убедитесь, что все подходит на свои места.
Размеры разреза концевой фермы Gambrel:

После того, как вы закончили сборку всех ферм Gambrel, разместите их на расстоянии 20″ O.C. поверх стеновых рам. Затем используйте 3 1/2 ″ гвозди, чтобы закрепить каждое стропило с нижней стороны пластины.
Совет: вы можете добавить раскосы 2×4 на 2 крайние фермы, чтобы повысить поперечную устойчивость конструкции.
После установки фермы можно приступить к установке прогонов, чтобы повысить боковую устойчивость конструкции крыши. Отмерьте и вырежьте четыре бруска 2×4 длиной примерно 9 футов-9 дюймов, затем прикрепите к фермам гвоздями 3 1/2 дюйма.
Совет: вы можете легко добавить уровень чердака для дополнительного места для хранения с помощью нескольких фанерных панелей 2×4 и 1/2″ (45SF).

Из-за общей геометрии крыши проще сначала установить панели наружного сайдинга перед отделкой остальной конструкции крыши.
Сначала измерьте и отрежьте 11 панелей фанерного сайдинга T1-11 по размеру. Поскольку эти навесные панели предназначены для блокировки, спланируйте их соответствующим образом. Стандартные размеры панелей составляют 96″ x 48″, поэтому вам понадобится около 350SF, чтобы покрыть весь сарай размером 10×10.
Затем, для сайдинга передней стены, перед установкой измерьте и вырежьте дверные и оконные проемы. Грубый двойной дверной проем составляет 72″ x 77″, а дополнительный оконный проем составляет около 2′-11 1/4″ x 2′-11 3/8″.

Теперь, когда внешний сайдинг на месте, соберите еще 2 одинаковые фермы Gambrel (без вырезов и косынок) и отрежьте 24 2×4 до 8 1/2″ в длину. Установите, как показано на схеме ниже, используя 3 1/2 ″ гвозди. В результате это удлинит крышу и создаст небольшие выступы с обеих сторон сарая.

Следующий шаг – отмерить и вырезать 1/2-дюймовые фанерные листы для крыши сарая. Так как эти листы обычно идут в стандарте 9Размером 6″ x 48″ вам понадобится около 210SF, чтобы покрыть всю конструкцию крыши. Вставьте 2 1/2″ гвозди в фермы Gambrel примерно через каждые 10″, чтобы зафиксировать листы фанеры на месте.
Когда все панели закреплены, покройте всю крышу Gambrel подкровельным материалом или рубероидом, это водостойкий барьерный материал, чтобы деревянные конструкции оставались сухими. В общем, для сарая 10×10 потребуется около 210SF, чтобы покрыть всю площадь крыши.
Наконец, нам нужно выложить кровельную черепицу (210SF кровельной черепицы с 3 выступами), чтобы завершить сборку крыши сарая. Начните с нижней части крыши Gambrel, измерьте и отметьте каждый прирост высоты вплоть до вершины крыши. Затем используйте клей или клейкую ленту вдоль переднего края и края капельницы. Одновременно вставьте 2 1/2 ″ гвозди, чтобы закрепить их на месте.
Совет: Вы можете выбрать кровельный материал, соответствующий кровельному материалу основного дома, чтобы он выглядел единым! Получите образцы в местном магазине бытовой техники или ремонте дома, чтобы получить точное соответствие.
Этап 4 – Наличники, двери и окна
Установка наличников для углов стен повысит прочность наружных боковых стен сарая и придаст ему профессиональный вид. Сначала измерьте и отрежьте восемь брусков размером 1 x 4 до 7 футов-2 1/4 дюйма, при необходимости обрежьте верхний угол. Затем выровняйте и закрепите эти накладки 2 1/2-дюймовыми гвоздями в стенных рамах.
Что касается обшивки двери: используйте 2×6 длиной 6 футов-7 дюймов в качестве обшивки верхней части и две 6 футов-5 дюймов длиной 2×4 в качестве накладок рамы. Для окна потребуется верхняя часть 42 3/8″ 2×6 и боковые планки 35 1/4″. Прикрепите все планки к шпилькам 2 1/2″ гвоздями.
Добавьте двери сарая и дополнительное окно. См. подробные планы дверей и окон, совместимые с этим планом сарая 10×10, ниже:
План двойной двери
План окна
Шаг 5 – Покраска
Традиционно большинство сараев окрашивают в красный/коричневый цвет, чтобы скрыть ржавчину от старения. В зависимости от вашего климата более светлый цвет, такой как белый или серый, поможет отразить тепло и сохранить прохладу внутри вашего сарая. Вы также можете попробовать подобрать цвет фасада вашего дома, это придаст ему целостный вид.
Перед покраской сарая 10×10 сотрите всю грязь и пыль с поверхности сайдинга T1-11 и наличников. После этого загрунтуйте сайдинг густой акриловой грунтовкой, достаточно одного слоя. Лучше сначала использовать маленькую кисть, чтобы заполнить углубления и углы, а затем использовать валик большего размера, чтобы покрыть плоские участки. Дайте ему посидеть и высохнуть. Наконец, нанесите два слоя акриловой краски для наружных работ, дайте 2 часа между слоями, чтобы они полностью высохли.
Если вы все еще хотите добавить изюминку в свой сарай, взгляните на эти классные декоративные идеи.
Планы сарая 10×10 Краткая информация о строительстве
Подводя итог, можно сказать, что сараи в стиле сарая являются одним из самых узнаваемых и неподвластных времени проектов сарая, и они могут повысить ценность вашей собственности. Кроме того, ферма типа Gambrel имеет естественный высокий наклон линии крыши, что увеличивает общую высоту и объем складского помещения. Этот набор планов сарая 10 × 10 можно настроить, чтобы создать несколько вариантов сарая, получить свои инструменты и проявить творческий подход!
Полная версия PDF-ПЛАНОВ доступна в моем магазине Etsy, с полными планами, материалами и списком вырезов, размерами и пошаговыми инструкциями.
Build Blueprint является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления веб-сайтам возможности получать доход от рекламы за счет рекламы и ссылок на Amazon. com.
Планы сарая 12×16 | MyOutdoorPlans
Этот пошаговый проект по деревообработке своими руками составляет около Планы сарая 12×16 . В проекте есть инструкция по строительству большого сарая с вальмовой крышей, который имеет значительное пространство для хранения. Если вы хотите построить простой сарай с мансардой, ознакомьтесь с этими планами. Прочтите ЧАСТЬ 2 статьи, чтобы узнать, как построить крышу сарая. См. остальные планы , чтобы узнать больше о проектах на открытом воздухе. Премиум-планы для этого проекта доступны в магазине .
При покупке пиломатериалов следует тщательно выбирать доски, следить за тем, чтобы они были ровными и без видимых дефектов (трещин, сучков, перегибов, гнили). Инвестиции в кедр или другие устойчивые к атмосферным воздействиям пиломатериалы — хорошая идея, так как они окупятся в долгосрочной перспективе. Перед началом проекта ознакомьтесь с местными строительными нормами и правилами, так как вам может понадобиться разрешение на строительство. Кроме того, выровняйте участок и удалите растительный слой. Посмотреть все мои Премиум планы ЗДЕСЬ .
Проекты, разработанные из этих планов
12 × 16 Планы сарай сарай
здание A-12 × 16-бай-бна
[Tabs Tab1 = ”Материалы” Tab2 = » Инструменты» tab3 = «Время»]
[tab id = 1]
A — 3 куска пиломатериала 4 × 4 — 192 дюйма в длину ЛАЗЫ
B – 2 шт. пиломатериала 2×6 – длина 192″, 13 шт. – длина 141″ БАЛКИ
B – 5 кусков фанеры 3/4″ – длина 48″x96″, 2 куска – длина 48″x48″ ПОЛ
C – 2 шт. пиломатериала 2×4 – длина 192″, 1 шт. – длина 185″, 11 шт. – 81 длина 2xБОКОВАЯ СТЕНА
D – 2 шт. пиломатериала 2×4 – длина 137″, 1 шт. – длина 144″, 7 шт. – длина 81″ ЗАДНЯЯ СТЕНКА
E – 1 кусок пиломатериала 2×4 – длина 144″, 1 кусок – длина 137″, 2 куска – длина 38 1/2″, 6 кусков – длина 81″, 2 куска – длина 75 1/2″ , 2 куска пиломатериала 2 × 6 — 63 дюйма в длину ПЕРЕДНЯЯ СТЕНА
I – 14 шт. сайдинга T1-11 – длина 48″x88″ САЙДИНГ
3 пиломатериала 4×4 – 16 футов
6 пиломатериалов 2×4 – 16 футов
6 пиломатериалов 2×4 – 12 футов
14 пиломатериалов 2×6 – 12 футов
2 куска пиломатериала 2×6 – 16 футов
37 пиломатериалов 2×4 – 8 футов
6 кусков фанеры 3/4″ – 4’x8’
14 шт. сайдинга T1-11 – 4’x8’
200 шт. винтов 3″
Винты 1 1/4″
Винты 1 5/8″
2 винта 1/2″
наполнитель
, морилка
клей
[/tab]
[tab id=2]
Молоток, Рулетка, Квадрат, Уровень
Торцовочная пила, Дрель, Отвертка, Шлифовальный станок
Защитные перчатки, Защитные очки
[/01ab] tab id=3]
Один день

[/tab]
[/tabs]

Подпишитесь на нас на Facebook, чтобы первыми получать наши последние планы и другой эксклюзивный контент. Кроме того, подпишитесь на нас в Pinterest и получите много идей для своего двора со всего Интернета! Посетите наш канал на YouTube! Посмотрите, как вы можете Поддержите нас без дополнительных затрат для вас.

Строительство двустворчатого сарая 12×16
Строительство каркаса пола
Первым этапом проекта является строительство каркаса пола сарая. Вырежьте компоненты из пиломатериалов 2 × 6 и просверлите направляющие отверстия в краевых балках. Внимательно выровняйте края и проверьте, чтобы углы были прямыми, прежде чем вставлять 3-дюймовые винты.
Установка полозьев
Прикрепите полозья 4×4 под рамой пола, чтобы защитить его от влаги.
Крепление фанерного пола

Прикрепите листы фанеры 3/4″ к раме пола. Аккуратно выровняйте края и не оставляйте зазоров между компонентами. Используйте винты 1 5/8″, чтобы прикрепить листы фанеры к балкам через каждые 8″.
Каркас боковой стены
Постройте боковые стены из бруса 2×4. Вырежьте детали из пиломатериала 2х4, предварительно сделав точные замеры. Просверлите направляющие отверстия в пластинах и вставьте винты 2 1/2″ в шпильки. Поместите шпильки через каждые 24 дюйма по центру и убедитесь, что углы прямые.
Крепление боковых стенок
Прикрепите боковые стенки к полу сарая. Используйте спиртовой уровень, чтобы отвесить стены и зафиксировать их на месте скобами 2×4. Просверлите направляющие отверстия в нижних пластинах и вставьте 3-дюймовые винты в ободные балки.
Строительство каркаса передней стены
Постройте переднюю стену сарая, следуя инструкциям, приведенным на схеме. Вырежьте компоненты из пиломатериала 2×4. Просверлите направляющие отверстия в пластинах и вставьте винты 2 1/2″ в шпильки. Убедитесь, что углы прямые, и выровняйте края. Кроме того, вы можете отрегулировать ширину двери в соответствии с вашими потребностями.

Коллектор
Соберите коллектор из балок 2×6 и фанеры 1/2″. Обрежьте балки на 63″ (не обращайте внимания на 60″ на диаграмме, это неправильно). Установите фанеру между балками. Просверлите направляющие отверстия в балках и вставьте винты 2 1/2″ с обеих сторон коллектора.
Каркас задней стены
Постройте заднюю стену из бруса 2×4, используя информацию из чертежей и следуя описанным выше методам.
Сборка каркаса сарая 12×16
Прикрепите переднюю и заднюю стенки к полу сарая. Аккуратно выровняйте края и убедитесь, что углы прямые. Просверлите направляющие отверстия и зафиксируйте соседние стены вместе 2 1/2″ винтами. Кроме того, соедините двойные пластины вместе винтами 2 1/2″.

Установка бокового сайдинга
Прикрепите сайдинг T1-11 к боковой стене, как показано на рисунке. Выровняйте верхнюю часть листов и зафиксируйте их гвоздями 1 5/8″ через каждые 8″ вдоль шпилек. Не оставляйте зазоров между листами для профессионального результата.
Установка обшивки задней стены
Также прикрепите обшивку к задней части сарая.
Фасадная обшивка
Сделайте несколько надрезов в листах, чтобы они поместились вокруг дверного проема.
Постройка большого сарая
Обязательно прочтите ЧАСТЬ 2 проекта, чтобы понять, как сконструировать крышу для двускатного сарая.
Чертежи сарая 12×16
Заполните отверстия шпаклевкой для дерева и дайте им высохнуть в течение нескольких часов.
