Оцинкованный профиль для теплицы из поликарбоната, сборка каркаса своими руками

Из широкого ассортимента, представленного на рынке, каждый огородник может выбрать подходящий сборный вариант тепличного сооружения любой формы и c определенными параметрами, такими как длина и ширина. Большой популярностью славятся оцинкованные теплицы, выполненные в различных модификациях, а также отличающиеся шириной, длиной и материалами профилей. В качестве покрытия такого типа сооружения могут выступать разные материалы, такие как поликарбонат, стекло или полиэтилен. Почему оцинкованный профиль столь востребован среди владельцев теплиц и парников? В чем его особенности и преимущества? Об этом мы и поговорим в данной статье.

Особенности и преимущества

Большинство дачников предпочитают не тратить время и силы на самостоятельное изготовление парника, а решают купить готовый сборный вариант конструкции. Останавливая выбор на теплице из оцинкованной трубы и поликарбоната, каждый покупатель сталкивается с рядом преимуществ:

• Доступная цена. Если каркас теплицы выполнен из стального металла, характеризующегося неприхотливостью и устойчивостью к любым вредным воздействия, то особый уход за ним не требуется. Отсутствие необходимости в постоянном обновлении и изолировании, положительно сказывается на финансовых затратах;
• Удобство при эксплуатации. При выборе такой конструкции как оцинкованная теплица из поликарбоната, можно быстро и без труда совершить монтажные работы, а также долговременно и без проблем эксплуатировать;
• Высокая степень надёжности и прочности. Каркас теплицы, выполненный из оцинкованного профиля, отличается высокой выдержкой относительно любых природных нагрузок. Благодаря такому свойству выращиваемые в парнике культуры находятся под надежной защитой. При выборе арочной формы конструкции из оцинкованного профиля степень прочности может быть различной и зависит от такого показателя как расстояние между арками;
• Отличное состояние внешнего вида на протяжении всех сезонов. Вне зависимости от природных условий в зимнее и осеннее время года, состояние изделия из профиля и поликарбоната останется в прежнем виде;
• В связи с тем, что труба производится из небольшого количества стали, каркас теплицы из нее будет отличаться легкостью, экономичностью и простотой в сборке.

Ввиду ряда преимущественных особенностей оцинкованная теплица из поликарбоната занимает одно из лидирующих мест среди прочих конструкций.

Виды и особенности профиля

Чтобы изготовить стальной каркас для теплицы, специалисты используют листы металла, которые подлежат протяжке через профилегибочный станок. Процедура создания определённого профиля необходима для придания изделию жесткости. При строительстве тепличных сооружений можно использовать следующие виды металлических профилей:

• Элементы, имеющие V-образное сечение;
• Трубы П-сечения;
• Вариант профиля с W-сечением;
• Элементы квадратного сечения.

Первоначально при строительстве тепличных оснований мастера начали использовать профили 1 вида. Помимо того, что V-образное сечение характеризуется высокой жесткостью, оно имеет и отрицательные качества. Если использовать элементы, у которых большая длина, то из-за их слабости возможен перекос конструкции и разрушение при больших снежных нагрузках. Такой исход можно избежать только при идеальной установке каркаса. Преимущественно и то, что такая оцинкованная теплица из поликарбоната характеризуется низкой ценой и высоким качеством покрытия элементов.

Большей жесткостью отличается каркас из элементов П-образного сечения. Наличие оцинкованного покрытия на профилях данного вида позволяет добавить в комплект дополнительные силовые элементы, что положительно сказывается на общей надёжности конструкции. Также каркас из труб П-образного сечения легко поддается самостоятельной установке и сборке. Если использовать профили, у которых значительная длина, то степень надежности каркаса уменьшается.

Еще один недостаток кроется в повышенной цене.

Если использовать металлический профиль с W-образным сечением, то каркас будет обладать повышенной прочностью. А благодаря тому, что такие элементы плохо поддаются кручению, их надежность сохраняется при любых нагрузках и воздействиях.

Вариант профиля квадратного сечения заслужил большую популярность при строительстве тепличных сооружений. У каркаса из оцинкованных труб квадратного сечения, ширина стенок которых превышает 1 мм, высокая устойчивость к любым нагрузкам. Однако, если ширина стенок меньше 1 мм, то уровень стойкости конструкции значительно снижается. Но данный минус можно легко предотвратить, если комплект дополнить дополнительными силовыми элементами. Оцинкованные сооружения из таких профилей имеют высокую цену.

Признаки, влияющие на выбор

После определения с видом профиля, который будет использоваться при создании каркаса, следует уделить внимание и прочим деталям, типа:

• Толщины металла;
• Толщины покрытия из оцинкованной стали;
• Наличия сопроводительных бумаг к изделию.

Если стенки металла тонкие, то использовать их для изготовления каркасных деталей нежелательно. Из-за плохой стойкости относительно природных нагрузок, каркас будет подлежать деформации и складыванию. Минимальной допустимой толщиной стенки трубы считается 0,8 мм.

К выбору толщины покрытия из оцинкованной стали также следует отнестись с особой ответственностью. Данный показатель должен варьироваться от 10 мкм до 60 мкм. При тонком варианте слоя у покрытия есть риск к повреждению, что со временем приведет к появлению коррозии на деталях основания.

При покупке теплицы из оцинкованного профиля и поликарбоната следует учитывать не только уровень качества материала, из которого выполнены дуги, укрытие и прочие элементы, но и наличие сопроводительных документов. Как правило, к такому товару прилагается подробная инструкция с указанием элементов, входящих в комплект: в каком количестве дуги, крепежные материалы и прочие детали. Также в инструкции должны указываться общие параметры теплицы в собранном виде, а именно ее ширина и длина.

Последним важным моментом при выборе оцинкованной теплицы является ее цена, которая зависит от таких параметров, как длина и ширина конструкции, вид покрытия и качество материала. В целях экономии многие дачники покупают лишь каркасные дуги, а поликарбонатное покрытие и прочие элементы докупают отдельно.

Как сделать теплицу из оцинкованного профиля

Уже никто не сомневается в пользе теплиц для каждого участка. Все чаще эти конструкции можно встретить на огородах дачников и садоводов. Но полноценные теплицы стоят достаточно дорого, и купить их по карману далеко не каждому.

Именно поэтому парник многие делают своими руками, иногда используя для этого достаточно необычные и нехарактерные, но очень удобные материалы. Например, профиль для гипсокартона. Из него вполне возможно сделать прочный и долговечный каркас, который простоит долгие годы.

Давайте узнаем, как это сделать.

Блок: 1/6 | Кол-во символов: 530
Источник: https://teplicaexpert.com/stroitelstvo-teplicy/iz-profilya-dlya-gipsokartona/

Профиль для каркаса – какой выбрать

Ведь теплицы тоже делятся на категории. Одни предназначены для сезонного использования под рассаду, а другие для всесезонного выращивания растений.

Какая теплица – такой и каркас

Если в первом случае, как правило, для покрытия теплицы используется полиэтиленовая пленка и покрывается ей каркас теплицы только перед непосредственным использованием. Другими словами такая теплица используется относительно короткое время и не подвергается разнообразной нагрузке.

Конечно, для такой теплицы не потребуется устройство мощного каркаса, способного выдерживать ветровую и снеговую нагрузку.

Другое дело если потребовалось устроить теплицу, которую будут использовать круглый год, тут есть о чем задуматься.

Долговечное покрытие требует долговечный каркас

Современные материалы, для покрытия теплицы, имеют большой срок службы.

Как правило, он составляет 10 – 20 лет. Конечно, имея такой материал покрытия, каждому хозяину теплицы хочется иметь каркас под стать долговечному материалу.

Поэтому все внимание владельцев переключается на металлический профиль и трубы. Чтобы понять, что лучше использовать для каркаса своей теплицы, необходимо более детально рассмотреть данные материалы.

Краска как защита

В продаже имеются каркасы из крашеной трубы. На первый взгляд данная конструкция внушает доверие.

Каркас для теплицы с покрытием порошковой краской.

Сечение данной конструкции говорит о прочности будущего каркаса. Но ведь мы говорим о теплице, которую собираемся использовать круглогодично.

Крашенная профильная труба – долговечна?

Крашенный профиль.

Представим, что у нас есть теплица с каркасом из профильной  трубы и покрытием из поликарбоната.

• Используя поликарбонатное покрытие и каркас из профильной трубы, приходится увеличивать пролеты между несущим каркасом, профильная труба довольно дорога.
• В итоге сильно снижается прочность поликарбонатного покрытия, оно может сломаться от незначительной снеговой нагрузки.
• Если уменьшить пролеты, тем самым увеличив количество элементов каркаса, себестоимость теплицы возрастет в разы.

Особенности порошковой покраски

Но и это еще не все.

• Многие наверно видели такую трубу в продаже. Сверху она покрывается порошковой краской.
• Предлагая данный материал, продавцы как раз делают упор на данное покрытие, суперсовременно, долговечно, надежно.

Но надо понимать, что какое бы красочное покрытие не было, порошковое или обычное, это всего лишь красочное покрытие.

Малейшее механическое воздействие, при транспортировке, сборке и т.д, и на данном каркасе появляются маленькие сколы краски, вы даже можете их вначале и не заметить.

Сколы на красочном покрытии.

Что в таком случае произойдет? Ваша теплица обречена.

• Через 1,5 – 2 года краска начнет терять внешний вид, в местах сколов появится ржавчина, при этом если заметно будет небольшое пятно, то на самом деле поверхность трубы пораженной ржавчиной будет намного больше.
• В конечном итоге такая конструкция прослужит не более 4 – 5 лет.

Плохо? Да, но и это еще не все.

• Приобретая такой каркас стоит знать, что защитное покрытие на данном материале находится только с наружной сторону.

А как же внутренняя сторона? Она совершенно не защищена.

• В условиях теплицы, где водяные испарения соседствуют с теплым воздухом, это смерть для каркаса в самые короткие сроки. Мы не зря предрекли срок службы такому каркасу 4 – 5 лет, это в лучшем случае.

Блок: 2/3 | Кол-во символов: 3375
Источник: https://parnik-teplitsa.ru/profil-ocinkovannyj-dlya-teplic-21

Выбор формы теплицы

Прежде чем приступать к созданию чертежей и планов, нужно определиться с общей формой каркаса для будущей теплицы. Существует несколько базовых вариантов, имеющих свои достоинства и недостатки. Разберем их по отдельности.

Двухскатная теплица. Классическая форма, которая существовала, существует и будет существовать десятки лет. По сути, представляет собой уменьшенный и упрощенный дом с двухскатной крышей.

Каркас двухскатной теплицы

Достоинства у конструкции следующие:

• высокая жесткость;
• углы наклона крыши – решение проблемы со снегом;
• отсутствие необходимости в гибком профиле;
• 100% площади теплицы пригодны к использованию.

Недостатки двухскатной теплицы заключаются в следующем:

• сравнительно высокий расход материалов;
• сложность конструкции;
• неудобства с обшивкой крыши.

Арочная теплица. Самая распространенная на данный момент форма каркаса для парника. Представляет собой набор дуг из профиля, соединенных друг с другом горизонтальными стяжками.

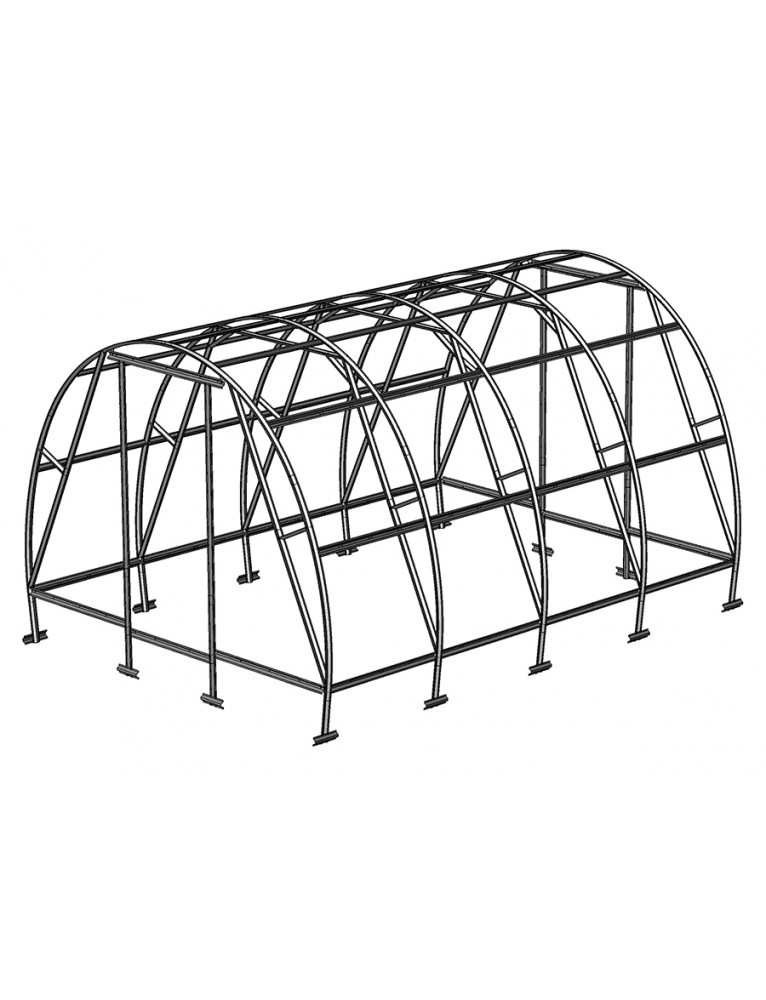

Каркас арочной теплицы

Достоинства:

• простота конструкции;
• малый расход материала;
• стойкость к сильным ветрам;
• быстрота сборки каркаса и укладки обшивки.

Но есть у арочной теплицы и свои недостатки, причем заметные:

• необходимость регулярно счищать снег;
• нужен гибкий профиль или инструменты для его сгибания;
• узкие участки непосредственно у стенки нельзя использовать.

Теплица с арками из набора прямых элементов

А-образная. Представьте, что от обычной теплицы с двухскатной крышей осталась только крыша, причем сильно вытянутая в высоту. Вот так и выглядит парник с А-образным каркасом.

А-образная теплица

Довольно необычная конструкция, встречающаяся редко, но со своими плюсами:

• отсутствие проблем со снегом;
• простота в сборке;
• необычный внешний вид.

Редкость А-образной теплицы можно объяснить ее недостатками:

• проблемы с полезной площадью;
• более трудоемкая укладка обшивки;
• неудобство в работе с грядками.

Односкатная теплица. Представляет собой обычную теплицу, но крыша наклонена лишь в одну сторону. Преимущества и недостатки не отличаются от таковых у двухскатной теплицы. Хорошо подходит в качестве пристройки к жилому дому и парника под выращивание рассады для «большой» теплицы.

Односкатная теплица

Существуют и иные, более сложные конструкции – купольная, шатровая и т. д. Однако нужно учитывать, что теплица делается самостоятельно и из сравнительно легкого каркаса, потому возводить такие парники можно, но только при наличии большого опыта, а также времени и сил, которые не жалко потратить.

Важно! Существует подвид парника с двухскатной крышей – теплица Митлайдера. От оригинала она отличается тем, что вершины скатов располагаются друг над другом, а в получившейся вертикальной стенке устанавливаются форточки. В результате теплица Митлайдера – лучшая с точки зрения эффективности вентиляции и циркуляции воздуха.

Теплица Митлайдера

Блок: 4/8 | Кол-во символов: 2829
Источник: https://teplica-exp.ru/teplica-iz-profilya-svoimi-rukami/

Какой из видов профилей выбрать

Прежде всего, давайте разберёмся, какой вообще бывает профиль:

• Направляющий.

Как понятно из названия, этот вид служит в качестве направляющего звена, которое позволяет ровно установить следующий вид профиля.

• Стоечный.

Это основной и самый распространенный вид. Из него и выполняется основная масса работ. Он крепится между направляющими и создаёт основу жесткости.

• Потолочный, направляющий потолочный.

Это такие же элементы, но они монтируются на потолок. Как правило, они ещё тоньше и мягче, поэтому они нас не интересуют.

Итак, собрать каркас лучше направляющего и стоечного металла. Он отлично справится со своей задачей.

Блок: 3/6 | Кол-во символов: 651
Источник: https://teplicaexpert.com/stroitelstvo-teplicy/iz-profilya-dlya-gipsokartona/

Опытные садоводы предпочитают оцинковку

Не один опытный садовод не станет использовать данный материал в конструкции своей теплицы. Так что же они предпочитают?

Оцинкованный профиль.

Они предпочитают каркас теплицы из оцинкованного профиля.

Не будем сразу говорить да этому материалу, давайте что говорится, рассмотрим его со всех сторон и под более пристальным увеличением.

Цинковое покрытие для каркаса

Что такое оцинкованные теплицы?

• Это теплицы, в которых в качестве каркаса используется оцинкованный профиль.
• Теплицы изпрофильной оцинкованной трубы тоже относятся к данной категории.
• Основным преимуществом данных конструкций является легкость и долговечность.

Наша справка – оцинкованная сталь может прослужить без проблем 20 – 30 лет, при условии, если цинковое покрытие выполнено с соблюдением соответствующих норм и ГОСТов.

Оцинковка оцинковке рознь

• Оцинковка – это процесс, при котором сталь покрывается тонким слоем цинка для предотвращения негативного воздействия на нее окружающей среды.
• По ГОСТ 14918-80, поверхность оцинкованной стали должна быть выполнена ровным слоем, без посторонних вкраплений.
• Не допускается наличие на поверхности трещин и наплывов.

Довольно сложно для непосвященного, согласны?

В настоящее время можно запросто приобрести оцинкованный по всем стандартам профиль для теплиц, который придется менять уже через 5 – 7 лет.

И дело совершенно не в самом материале, дело полностью в производителе, который стремясь сэкономить, нарушает все мыслимые и немыслимые нормы и правила производства оцинкованных изделий.

Поэтому иногда можно встретить людей, которые совершенно недовольны данным материалом, считая его не совсем пригодным для изготовления каркаса для теплицы. Материал не виноват, виноваты люди.

Оцинкованный профиль – как выбрать правильно

Мы понимаем, что у наших читателей возник вопрос, как же определить качественное оцинкованное покрытие от не качественного?

Вопрос резонный, тем более, что описывая данный материал мы просто обязаны на него ответить.

Различить качественное от некачественного оцинкованного покрытия довольно сложно, но можно, тем более, если это касается профиля.

Линия проката.

• Любой профиль изготавливается методом холодного штампования или проката. Вот это и будет отправной точкой для определения качества покрытия.
• Понимая это можно сделать вывод, что механическое воздействие на металл, не может не повредить его покрытия. Поэтому приобретая оцинкованный профиль для теплицы, обратите внимание на линии сгибов.

Наша справка – любая оцинкованная сталь имеет протекторную защиту. В связи с этим, любое механическое повреждение не сказывается на защитных качествах покрытия.

Вот и самый главный ответ.

• Если оцинковка выполнена правильно, с соблюдением всех норм, ей не страшны царапины и вмятины, в том числе и при производстве профиля на специальных станках.
• Внимательно осмотрев места сгибов, у качественной оцинкованной стали, вы не обнаружите трещин, и прочих  изменений покрытия.

Делая выбор – ознакомьтесь с документами

Попросите у продавцов сертификат на данную продукцию. Что вас там должно заинтересовать?

• Обратите внимание на класс. Если стоит обозначение П, это говорит о повышенной толщине покрытия, иными словами содержание свинца в одном м2 такого материала составляет 570 – 855 г, толщина покрытия при этом составляет 40 – 60 мкм, это очень хороший материал.
• 1 класс – 258 – 570 свинца, при толщине 18 – 40 мкм.
• 2 класс – 142 – 258 свинца, при толщине 10 – 18 мкм.

Разница в толщине покрытия между П и 2 классом,  более чем в пять раз, довольно существенно.

Как видите, оцинкованная сталь бывает разная, как и ее покрытие. Воспользуйтесь этими данными при выборе каркаса, если вам потребуется теплица из оцинкованного профиля.

Первое впечатление обманчиво

Рассматривая впервые теплицы каркас, из оцинкованного профиля, может создаться впечатление не совсем надежности конструкции из данного материала.

• Профиль выглядит не убедительно, тонок и не кажется крепким, но это только на первый взгляд.
•  Несведущего человека это может ввести в заблуждение, поэтому он откажется от приобретения данного материала.

Совершенно напрасно.

• Сборка теплиц из оцинкованного профиля позволяет получить, прочную и долговечную конструкцию.
• Некоторые каркасы из данного материала позволяют выдерживать нагрузку в 90 кг на м2. Впечатляет?

может засвидетельствовать, что построенная в 1978 году теплица, из оцинкованной трубы, стоит до сих пор. Уже нет на свете человека построившего ее, несколько раз менялось покрытие, но каркас стоит и только покрылся так называемой «белой ржавчиной», что с него возьмешь, годы.

Труба оцинкованная для каркаса

Что касаемо оцинкованных труб для каркаса теплиц, в настоящее время можно встретить множество теплиц, каркас у которых выполнен из профильной трубы.

Профильная труба.

Изготавливается такой каркас для теплицы из оцинкованной трубы 20Х20 или 20Х30 мм.

Как правило, все теплицы из данного материала, промышленного изготовления, за редким исключением имеют арочную форму (см. также Арочная теплица из поликарбоната).

• Насчет самого каркаса можно сказать следующее, если материал для ее изготовления используется качественный, то такая теплица простоит долгие годы.

Каркас из оцинковки своими руками – как сделать дешевле

Если изготавливать каркас самостоятельно, приобретя необходимый материал, то оцинкованный профиль обойдется вам значительно дешевле оцинкованной трубы. Но здесь каждый должен решать для себя сам, что ему выбрать.

С нашей стороны мы хотим немного дополнить об оцинкованном профиле для каркаса теплиц.

Сборка оцинкованного каркаса – правильно и надежно

Задумав установить теплицы оцинкованные на своем участке, это предполагает использование оцинкованного материала для сооружения каркаса теплицы.

Сборка каркаса на саморезах.

• Сама сборка каркаса в обязательном порядке предполагает сборку и крепление отдельных элементов в один прочный и надежный каркас.

Вот о способах крепления мы и хотим немного поговорить.

• В основном крепеж каркаса осуществляется с помощью заклепок, саморезов и болтов. Это предполагает обрезку и сверление отверстий в оцинкованном профиле.

Каркас  теплицы из оцинковки.

Противники оцинкованного профиля говорят, что данные действия наносят существенный урон оцинкованному покрытию, приводя к образованию ржавчины в местах обрезки и отверстий.

Конечно, сборка каркаса самостоятельно предполагает нарушение защитного слоя после обрезки или сверления, но этот вопрос решить довольно легко.

• Сразу после того как вы закончили работы по изготовлению отдельных элементов каркаса, обработайте места срезов холодным цинком.
•  В продаже имеется богатый выбор  данного материала.

Холодный цинк.

• Очень удобен «холодный цинк» выпускаемый в аэрозольной упаковке, обработайте им срезы, и ваша теплица будет защищена от коррозии на долгие годы.

Холодный цинк в аэрозольной упаковке.

Сварка – как один из вариантов

Но ведь каркас из оцинкованного профиля можно не только собрать с помощью крепежа, его можно сварить с помощью сварки.

Сварочные работы.

• Такой метод целесообразен в том случае, когда вы не планируете перемещать вашу теплицу и она имеет большой размер. В таком случае сварка является лучшим выходом в данной ситуации.
• Сварить с помощью сварки каркас намного проще, чем использовать большое количество крепежа, это и быстрей и в финансовом отношении дешевле, если конечно вы всю работу проведете сами.

Теперь что касается сварочных швов.

• Конечно, в местах сварки цинковое покрытие выгорает и его необходимо защитить, если вы хотите получить долговечный каркас.

Сварочный шов.

• Сделать это не трудно, после того как все работы по сборке закончены, очистите швы с помощью металлической щетки и покройте их тем же холодным цинком.
•  В данном случае холодный цинк в аэрозольной упаковке будет самым удобным вариантом.

Все хорошее требует усердия

В данной статье мы рассмотрели вопросы, связанные с выбором материала для каркаса теплицы. Выбирать конечно вам, будет ли это теплица из бруса, алюминия и оцинкованной трубы,  мы лишь хотели вам помочь определиться с выбором и осветить некоторые возникающие по этому поводу вопросы.

Что касаемо оцинкованного профиля для каркаса, прочитав статью, наши читатели заметили, что даже такой долговечный материал требует определенного отношения к себе и не потерпит простого, собрал как смог и забыл.

Определенные манипуляции проводить все же придется. Зато в итоге вы получите крепкий каркас, который будете использовать долгие годы без проблем.

Удачи вам!

Блок: 3/3 | Кол-во символов: 8437
Источник: https://parnik-teplitsa.ru/profil-ocinkovannyj-dlya-teplic-21

Какая форма для теплицы лучше

• Двухскатная крыша

Это очень распространённый вариант. Конструкция типа «домик» имеет ряд преимуществ. Например, именно так с крыши будет падать максимум осадков, без ущерба для конструкции. Также такой вариант имеет приятный внешний вид.

• Односкатная крыша

Максимально похожая конструкция. Единственное серьезное отличие — ее немного проще монтировать. В остальном, осадки все также будут хорошо падать вниз.

• Пристроенная к дому

Этот вид позволяет сэкономить немного денег и времени. Дело в том, что нет необходимости устанавливать стенку. Ей как раз будет служить дом.

Он же будет обеспечивать дополнительную прочность всей конструкции, будет защищать от ветра.

• Круглая крыша

Именно такие теплицы мы привыкли видеть. Классическая конструкция не зря выбрана миллионами дачников и садоводов. Она позволяет задействовать максимум полезного пространства.

При этом важно, чтобы материал, из которого строится каркас, мог гнуться.

Блок: 4/6 | Кол-во символов: 945
Источник: https://teplicaexpert.com/stroitelstvo-teplicy/iz-profilya-dlya-gipsokartona/

Проектирование теплицы из профиля

Выбрав форму будущего парника, нужно взять несколько листков бумаги (желательно миллиметровки или в клетку), карандаш, ластик и приступить к составлению чертежа постройки. При наличии навыков работы с компьютером, чертеж можно составлять в программах для 3D-моделирования и проектирования. Из них самая простая в освоении  — Google SketcUp.

Проектирование теплицы с помощью Google SketchUp

Для начала необходимо выбрать размеры постройки. При этом исходите из габаритов стандартного листа сотового поликарбоната – 6 на 2,1 м. Учитывайте также способ соединения отдельных элементов обшивки друг с другом – при помощи соединительных профилей или внахлест. Чаще всего дачники выбирают ширину теплицы, равную 2-3 м. Длина же может составлять 4, 6, 8 и 10 м, с некоторыми поправками на стандартные размеры листа СПК. Высота арочной теплицы редко делается больше 2,1 м, для двухскатной же конструкции особых ограничений нет, главное — соблюдать угол наклона 25-30° для скатов.

Пример чертежа теплицы из профиля

Не забудьте также о дверном проеме, продумайте, какие его размеры будут удобны для вас. Уделите внимание расположению форточек и фрамуг, особенно в теплицах большой площади, так как растения в них будут особенно нуждаться в вентиляции.

Заключительный этап проектирования – продумывание и прорисовка на чертеже соединений профиля в единый каркас. Не забудьте подсчитать количество нужного материала и крепежей для последующей закупки с учетом запаса в 10-15%.

Блок: 5/8 | Кол-во символов: 1498
Источник: https://teplica-exp.ru/teplica-iz-profilya-svoimi-rukami/

Инструкция как построить: материалы, оборудование, чертежи с расчетами

Выбор места, размеров, планировка парника

Перед началом строительства важно выбрать идеальное место, которое в будущем избавит от многих проблем. Ищите как можно более ровное место, чтобы перепады высоты грунта были минимальными.

Лучше также немного отступить от всех уже имеющихся построек на участке.

Конечно, если вы не собираетесь строить парник, который должен иметь общую сторону с домом. Обратите внимание и на то, чтобы на место будущего парника падало как можно больше света от солнца.

В будущем это положительно скажется на урожае.

Чертежи: как сделать самому, готовые примеры

Лучше выбирать готовые чертежи, так как там уже используется готовая, продуманная конструкция, которую, скорее всего, кто-то уже испытал.

Самостоятельно нужно рассчитывать нагрузку на стенки и крышу и заранее закладывать в чертеж профиль для усиления.

Вот несколько хороших готовых примеров.

Подбор и подготовка материалов, оборудования

Перед началом монтажа нужно собрать все материалы и инструменты, которые будут нужны. Вот минимальный нужный набор:

• Ножницы по металлу;
• Карандаш;
• Рулетка;
• Шуруповерт;
• Опалубка;
• Песок;
• Брус.

Как подготовить фундамент

По периметру будущей теплицы прокапывается траншея, на ее дно нужно разместить песок.

Далее устанавливается опалубка, которая заливается цементным раствором. Обязательно помните о том, что фундаменту нужно застыть. На это уходит около 20 дней.

Монтаж каркаса и способы крепления

Каркас монтировать нужно строго согласно чертежу. Как правило, снизу устанавливается направляющий профиль, к которому будет крепиться остальной каркас.

Если нужно изогнуть какой-то элемент, то его боковые части прорезаются ножницами по металлу. Сам же элемент после этого легко гнется.

Между собой часки каркаса скрепляются с помощью саморезов, получается достаточно надежное соединение.

Обшивка: какой выбрать укрывной материал

Подобные конструкции выгоднее и удобнее всего обшивать с помощью поликарбоната. Этот материал достаточно держит тепло, а также прочен и устойчив к внешним факторам.

Если использовать поликарбонат, то получится надежный парник, который запросто простоит долгое время.

Усовершенствование конструкции, отопление, автоматизация

Совершенствовать теплицы можно практически бесконечно. Начать можно с установки форточек или удобной двери.

Для теплицы из профилей хорошим вариантом отопления будет установки тепловой пушки. Этот вариант очень актуален из-за того, что не нужно топить большую площадь.

Блок: 5/6 | Кол-во символов: 2481
Источник: https://teplicaexpert.com/stroitelstvo-teplicy/iz-profilya-dlya-gipsokartona/

Обустройство фундамента

У некоторых читателей могут возникнуть сомнения, а нужен ли фундамент для теплицы вообще. С одной стороны, это не тяжелое здание, и под собственным весом парник вряд ли просядет. Но для теплицы без фундамента всегда существует риск того, что ее унесет ветром. Кроме того, заложенная под парник база защищает растения от сквозняков, промерзания, грызунов, насекомых и прочих вредителей.

Перед началом постройки фундамента нужно выбрать место, где будет стоять будущая теплица. В идеале это должен быть ровный участок с минимальным уклоном, богатой почвой, отсутствием затененности от строений и каким-нибудь прикрытием от северных ветров в виде забора или живой изгороди.

Важно! Не размещайте теплицу между двумя домами или рядом с таким местом – здесь создается эффект «аэродинамической трубы», то есть постоянные и сильные сквозняки.

Выбор правильного места для установки теплицы

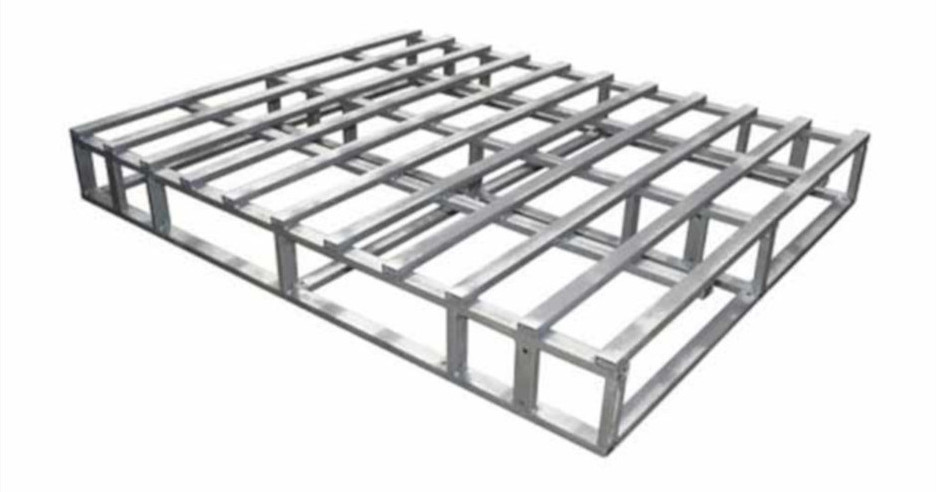

Самым простым и доступным типом фундамента является конструкция из бруса. Обустройство каких-нибудь иных видов возможно, но избыточно. Для вашего удобства ниже приведена пошаговая инструкция.

Шаг 1. Расчистите участок под теплицу от мусора, камней и высокой растительности.

Шаг 2. Произведите разметку. Для этого можно использовать колышки или куски арматуры и натянутую между ними нитку.

Разметка места под теплицу

Шаг 3. Определите состояние грунта. Если он достаточно твердый, то фундамент из бруса можно не углублять. В противном случае появляется необходимость в обустройстве траншеи.

Если грунт твердый, то фундамент из бруса можно не углублять

Шаг 4. Если грунт мягкий, то по периметру теплицы выкопайте траншею шириной под брус и глубиной на один штык лопаты.

Траншея для фундамента

Шаг 5. Утрамбуйте дно траншеи, засыпьте туда слой песка или гравия. Толщина слоя должна составлять 25-30% от глубины канавы.

Шаг 6. Отмерьте и отрежьте брус по длине и ширине теплицы.

Совет! В качестве материала для фундамента желательно использовать брус из лиственницы – он устойчив к гниению и заплесневению.

Брус из лиственницы

Шаг 7. Обработайте древесину антисептиком. В качестве альтернативы можете использовать медный купорос, битум или отработанное машинное масло.

Брус, обработанный битумом и соединенный «в полдерева»

Шаг 8. Соберите брус в прямоугольную коробку. Соединять можно с помощью нагелей или длинных саморезов «в полдерева» либо при помощи оцинкованных металлических уголков.

Крепление брусьев на уголки

Шаг 9. Перенесите коробку из бруса в траншею, уложите там и выровняйте по горизонтали. Для этого можно использовать подсыпание песка, земли или тонкие дощечки.

Шаг 10. Просверлите в углах коробки из бруса сквозные отверстия и вставьте туда арматурные штыри длиной 1 м. Вбейте их в грунт. Это необходимо для надежного крепления фундамента теплицы – так ее не унесет ветром.

В некоторых случаях вбивать штыри в саму древесину не надо – вкопанная по внутренним углам арматура также может защитить теплицу от опрокидывания ветром

Шаг 11. Засыпьте щели между траншеей и фундаментом песком, гравием или землей.

Шаг 12. Для дополнительной защиты бруса фундамент можно накрыть сверху слоем рубероида или иной другой рулонной гидроизоляцией.

Блок: 6/8 | Кол-во символов: 3159
Источник: https://teplica-exp.ru/teplica-iz-profilya-svoimi-rukami/

Полезные советы: правила эксплуатации, на чем сэкономить, как улучшить конструкцию

Очень важно соблюдать правила эксплуатации при использовании теплицы.

Нужно обрабатывать и промывать углы, чтобы там не скапливалось большое количество грязи и бактерий.

Зимой обязательно счищать с крыши снег, чтобы конструкция не продавилась, если в вашем регионе зимой много осадков, то крышу лучше убрать.

Теплицы из профилей для гипсокартона — хороший вариант для многих дачников и садоводов. Из этого материала можно создать прочную и надежную конструкцию, которая долго прослужит.

Блок: 6/6 | Кол-во символов: 565
Источник: https://teplicaexpert.com/stroitelstvo-teplicy/iz-profilya-dlya-gipsokartona/

Обшивка теплицы

Последний этап постройки теплицы из металлического профиля – это обшивка. Чаще всего применяются листы сотового поликарбоната толщиной 4 мм. Приведем пошаговую инструкцию для работы с ними.

Шаг 1. Распакуйте листы и определите, с какой стороны расположено стабилизирующее покрытие.

Шаг 2. Разрежьте один из листов на две части.

Резка поликарбоната

Шаг 3. Снимите защитную пленку и проклейте торцы перфорированной лентой в нижней части и герметизирующей – в верхней.

Снятие пленки с лицевой стороны

Перфорированная лента для поликарбоната

Шаг 4. Приложите одну из половинок разрезанного листа к фронтону стороной со стабилизирующим покрытием наружу.

Шаг 5. Закрепите поликарбонат на фронтоне с помощью кровельных саморезов или пластиковых термошайб. В последнем варианте вам необходимо заранее разметить и просверлить отверстия в материале с учетом термического зазора.

Монтаж поликарбонатной термошайбы

Шаг 6. Обрежьте излишки листов, вырежьте элементы для форточки и двери.

Шаг 7. Повторите предыдущие шаги с противоположным фронтоном.

Торцы теплицы обшиты

Шаг 8. Теперь укладывайте листы на крышу и стенки теплицы, крепления осуществляйте тем же образом – стабилизирующим слоем наружу и с помощью кровельных саморезов. Соседние листы укладывайте внахлест.

Обшивка крыши и стенок теплицы

Помимо поликарбоната, в качестве обшивки можно использовать полиэтиленовую пленку. В таком случае она закрепляется либо планками, которые, в свою очередь, прикручиваются к каркасу саморезами, либо с помощью обручей.

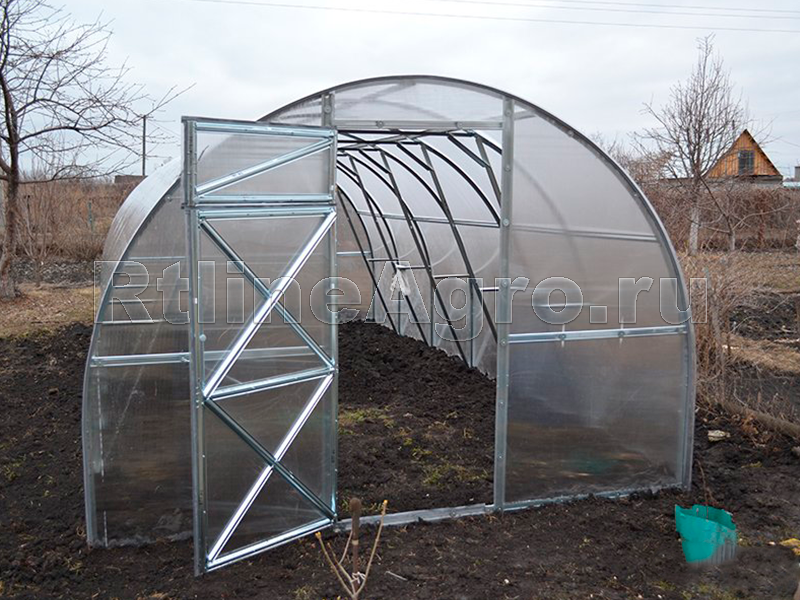

Теплица из оцинкованного профиля под пленку

Теплица из стеклопакетов

Истинные фанаты дачного дела всегда находятся в поиске лучшего материала для постройки. Сейчас большой популярностью среди садоводов пользуется теплица из стеклопакетов, которая зарекомендовала себя как один из самых дорогих, но прочных видов данных конструкций.

Если вы уже достаточно опытный строитель и хотите начать выращивать овощи в закрытом грунте – обязательно попробуйте сделать теплицу своими руками из металлического профиля. Это не только сэкономит ваши деньги, но также станет интересным и полезным опытом.

Видео — Заготовка профиля для строительства теплицы

Блок: 8/8 | Кол-во символов: 2189
Источник: https://teplica-exp. ru/teplica-iz-profilya-svoimi-rukami/

Кол-во блоков: 11 | Общее кол-во символов: 26659
Количество использованных доноров: 3
Информация по каждому донору:

1. https://teplica-exp.ru/teplica-iz-profilya-svoimi-rukami/: использовано 4 блоков из 8, кол-во символов 9675 (36%)
2. https://teplicaexpert.com/stroitelstvo-teplicy/iz-profilya-dlya-gipsokartona/: использовано 5 блоков из 6, кол-во символов 5172 (19%)
3. https://parnik-teplitsa.ru/profil-ocinkovannyj-dlya-teplic-21: использовано 2 блоков из 3, кол-во символов 11812 (44%)

Источник: m-strana.ru

Минусы оцинкованного профиля или что скрывают производители

Среди дачников достаточно распространено мнение, что наилучшим материалом для возведения каркаса теплицы является оцинкованный профиль. Но так ли это?
Как правило, производители на своих сайтах или в рекламных буклетах описывают преимущества данного материала, что вполне логично, и умалчивают о его недостатках. Именно для того чтобы расставить всё точки над «і» мы решили собрать информацию о минусах использования оцинкованного профиля для строительства теплиц. И вот, что у нас получилось.

Недостатки конструкции из оцинкованного профиля Данный материал представляет собой низкоуглеродистую сталь, покрытую слоем цинка, на поверхности которого (при взаимодействии с большим количеством кислорода) образуется карбонат цинка. Именно данное вещество и предотвращает развитие коррозионных процессов, вследствие которых происходит разрушение структуры стали. Но так должно быть в идеале.
На самом деле существует множество факторов негативно влияющих на данный материал и существенно сокращающих его эксплуатационные свойства. И поверьте, что дочитав данный материал до конца, вы вряд ли возьмётесь за возведение каркаса теплицы из оцинкованного профиля. Итак, поехали.

 1. Неустойчивость конструкции Это, пожалуй, является основным недостатком теплиц из оцинкованного профиля в виду его небольшого сечения. Так, некоторые добросовестные производители рекомендую дополнительно усиливать конструкцию дополнительными элементами, а в частности, ставить упоры или крепить профиль на раму из деревянного бруса. В противном случае, при сильных ветрах или обильных снегопадах ваша теплица сложится, как «карточный домик».

2. Подделки Современный рынок, что ни для кого не является секретом, изобилует большим количеством подделок. Это относится и к оцинкованному профилю. Соорудив теплицу из такого материала, происхождение которого весьма сомнительно, вы можете не сомневаться в том, что прослужит такая конструкция максимум 2 года. Как правило, поверхность таких профилей начинает ржаветь и лущиться уже в течение первых шести месяцев, а толщина его стенок не превышает 1 миллиметра.

3. Перепады температур При монтаже и подгонке оцинкованного профиля, вам придётся использовать болгарку и сварку, вследствие чего на материал будут воздействовать высокие температуры, что приводит к отслаиванию слоя цинка. А это, в свою очередь, существенно снижает защитные свойства оцинкованного покрытия и приводит к преждевременному появлению ржавчины на поверхности профиля.

4. Негативное влияние цинка Нельзя утверждать со 100% уверенностью, но большинство специалистов считают, что со временем, цинк накапливается в почве и затрудняет преобразование органических веществ. Также данный металл может накапливаться в овощах и таким образом попадать в организм человека, оказывая, тем самым, негативное влияние на его здоровье.

Заключение Помимо всех вышеперечисленных недостатков, теплицы из оцинкованного профиля обладают высокой теплопроводностью и требуют дополнительного утепления. А это, как вы сами понимаете, сопряжено с дополнительными финансовыми затратами.
Но думаем, что после всего прочитанного, данный минус таких конструкций вам покажется незначительным, а желание возводить каркас теплицы из оцинкованного профиля, отпадёт напрочь.

оцинкованный профиль или окрашенная труба?

Теплица — оцинкованный профиль или окрашенная труба?

При выборе теплицы дачники встают перед дилеммой, какой каркас теплицы выбрать — из оцинкованного профиля или трубы. Если внимательно посмотреть на конструкции ответ лежит на поверхности…

Оцинкованный профиль хорош тем, что конструкция на протяжении десятилетий не поддается коррозии и ржавчине, тем самым увеличивая срок службы теплицы до 40 лет и более. Несмотря на то, что по мнению некоторых людей на первый взгляд профиль выглядит тонким и не крепким, сама конструкция очень прочна — например у Дачной — 2ДУМ, прочность каркаса по паспорту достигает 120кг. на кв. метр снеговой нагрузки. Это обеспечивается тем, что расстояние между дуг у этой теплицы всего 50 см. Она также снабжена комплектами усилений. У теплицы «Дачный Идеал» прочность каркаса по паспорту составляет 180 кг\м2, благодаря минимальному расстоянию между дугами 48 см, а так же усовершенствованным усилителям.  Конструкция же из трубы имеет большие пролеты между дугами и прогонами (1-2 метра). Таким образом, даже при минимальной снеговой нагрузки поликарбонат прогибается и ломается.

Пример продавливания и заламывания поликарбоната под воздействием снеговой нагрузки в теплицах со сдвоенной сварной аркой, таких как: «Кремлевская», «Царская», «Новатор» и других. При расстоянии между арками 1 метр и девятью продольными деталями (стяжками).

А уменьшение пролетов приведет к значительному повышению цены таких изделий. Кроме того, большинство теплиц из квадратной трубы соединяются по средствам сверления и сварочных работ, именно в местах этих стыков, как показывает опыт прошлых лет, труба ломается под тяжестью снега. И, пожалуй самый главный момент. Каркас из квадратной трубы защищен (если так можно сказать) порошковой краской. Продавцы таких теплиц уверяют, что это самый современный способ защиты. Однако, даже дилетанту понятно, что любая краска от разности температур начинает трескаться и облупляться. Летом же внутри теплицы высокая влажность — это тоже не способствует сохранению покраски. По опыту так же известно, что при транспортировке и сборки таких теплиц на трубе образуются мелкие царапинки. В результате, которых очень быстро появляется ржавчина.

Таким образом, через год — два, теплица однозначно теряет свой первоначальный внешний вид. Каркас же из оцинкованной стали не теряет вида и служит десятилетия (более 40 лет). Говоря о том, что труба покрыта порошковой краской, продавцы и производители не ставят покупателя в известность о том, что внутри, туба ничем не защищена, попросту говоря не окрашена, а влага легко попадает внутрь. И уже в первые месяцы эксплуатации труба начинает ржаветь внутри. Опыт показывает, что в тепле и влажном климате внутри теплицы крашеная (снаружи) труба ржавеет насквозь в течении 2-3 лет, а через 4-5 лет полностью теряет несущую способность. Таким образом ни о каком многолетнем сроке службы теплиц из окрашенной трубы не может быть и речи.

Именно по этим причинам опытные дачники предпочитают теплицы из оцинкованного профиля, которые служат много лет и не теряют внешнего вида и прочности десятилетиями.


Не знаете, какую теплицу выбрать?
Звоните + 7 (495) 225-44-73, проконсультируем!

Агро-Парник

Теплицы и парники
Распродажа теплиц по минимальным ценам! Звоните прямо сейчас!

(495) 225-44-73или

Мы Вам перезвоним

Scroll Up

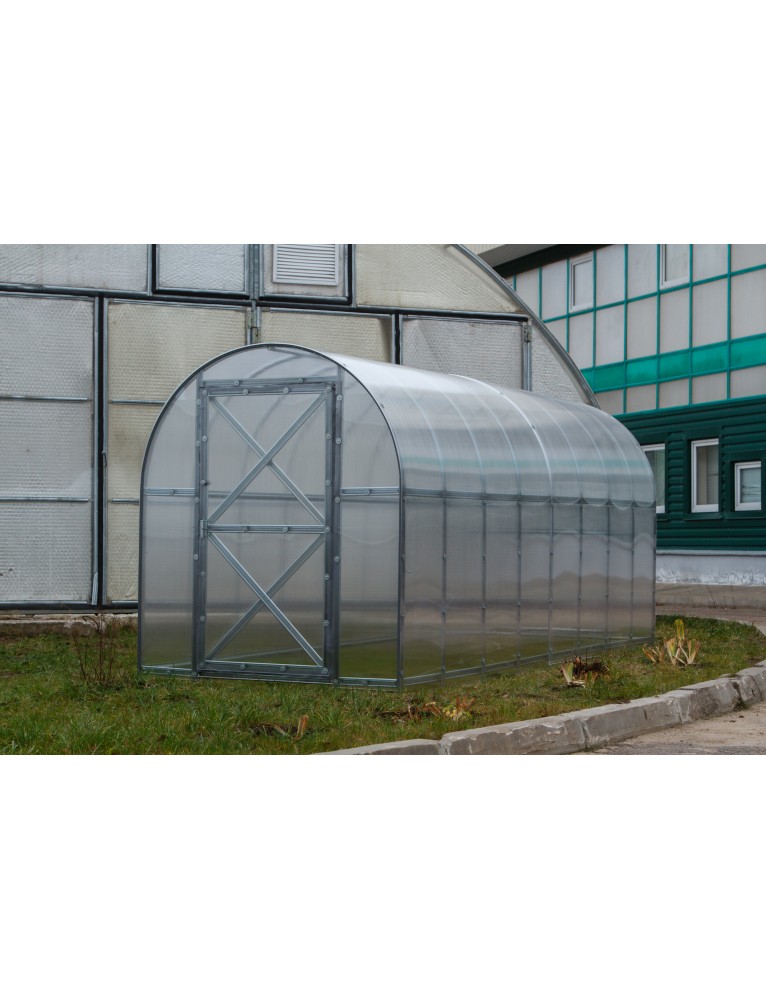

Оцинкованные теплицы

Каркас является основой любого парника и теплички. В настоящее время известны деревянные, полипропиленовые и оцинкованные профили. Варианты из оцинкованного профиля внушают доверие – они выглядят надежно, прочно и долговечно, о чем и сами производители, не стесняясь, заявляют в своих рекламных кампаниях.

Попробуем разобраться, как принять правильное решение при выборе оцинкованной теплицы, на что обратить внимание, каким заверениям стоит доверять, а что поставить под сомнение.

Внешний вид теплицы
Помаленьку уходят в прошлое те времена, когда наши огороды «украшали» теплицы из самых невероятных подручных материалов. Дачный участок перестает быть средством получения быстрого дешевого урожая, а становится местом душевного отдыха и эстетического наслаждения, поэтому ни о каких оконных рамах, сколоченных на скорую руку посреди сада, не может быть и речи. И в выборе теплицы не последнюю роль играет ее внешний аккуратный вид – она должна идеально вписываться в дизайн и не нарушать гармонии загородного уютного уголка.

Большинство современных теплиц выглядят надежно и эстетически приятно. Теплицы из оцинкованного профиля здесь не исключение – их легкая воздушная конструкция прекрасно впишется в садовую романтику и удачно замаскируется среди цветущих растений.

Оцинкованные трубы представляют собой весьма практическое решение, их продуманная конструкция позволяет соорудить на своем участку теплицу необходимых размеров по длине, ширине и высоте по индивидуальным потребностям.

Срок службы теплицы
Каркас из оцинкованного профиля считается одной из самых надежных и долговечных конструкций. Ведь десятки лет конструкция остается устойчивой к коррозии. Оцинкованные теплицы сохраняют первоначальный внешний вид и служат до 40 лет (по заверениям производителей). К тому же оцинкованные профили неприхотливы в уходе – им не нужна регулярная грунтовка и покраска, это поможет сэкономить на средствах обработки теплицы дорогостоящими влагозащитными препаратами.

При правильной сборке и должной подготовке конструкция из оцинкованного профиля полностью герметичная. Оцинкованный металл (в отличие от традиционных деревянных опор) не подвержен влиянию болезнетворных грибковых микроорганизмов, не плесневеет, не ржавеет.

Прочность и устойчивость конструкции
Некоторым профиль может показаться непрочным, ведь используются тонкие легкие трубки. Узнать технические характеристики теплицы – например, прочность можно по паспорту. Оцинкованная теплица, как и любая другая должна быть очень прочной и устойчивой – выдерживать сильный порывистый ветер, тяжесть продолжительного снежного покрова.

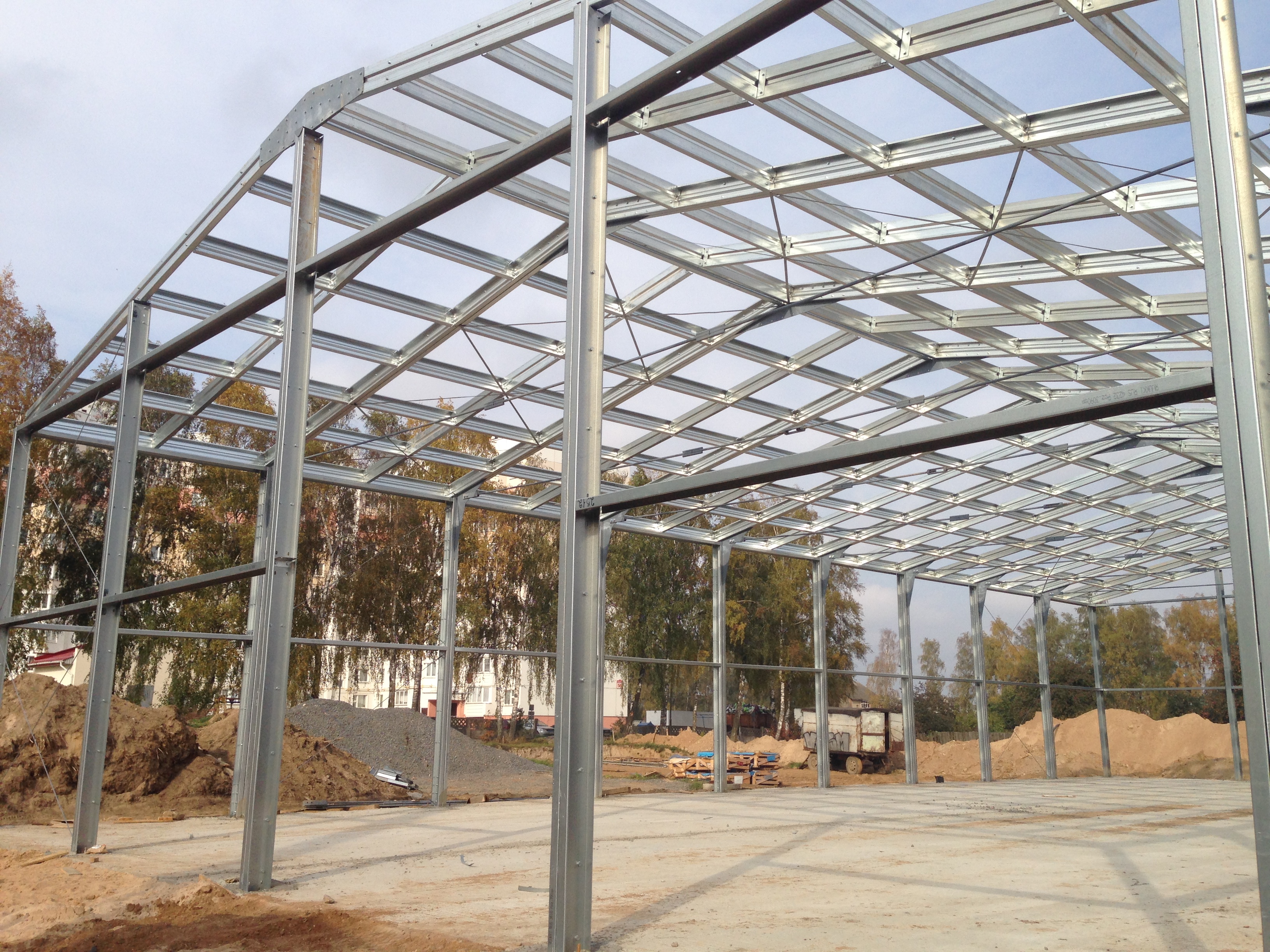

Тепличная конструкция из оцинкованного профиля получается жесткой, устойчивой, долговечной. Чем меньше расстояние между дугами, тем выше показатели прочности теплицы.

В результате специальной технологии производства профиль получается жестким и способен выдерживать дополнительные ветровые и снеговые нагрузки. Однако не стоит в полной мере уповать на производителя и бросать свою теплицу зимой на произвол судьбы. Время от времени снег лучше убирать с крыши теплицы, иначе под массой снежного покрова, она может сложиться.

Обычно максимально расчетная нагрузка на 1 кв. м составляет от 110 до 150 кг. Бывают и сверхпрочные образцы, выдерживающую нагрузку в 230 и даже 340 кг на 1 кв. м.

Как выбрать оцинкованную теплицу
Если вы решили купить качественную оцинкованную теплицу и пользоваться ею долгие годы, стоит к выбору подойти особо тщательно и обратить внимание на несколько важных пунктов: конфигурация оцинкованного тепличного профиля, толщина металла, толщина цинкового покрытия, сопроводительные документы.

Тепличный оцинкованный профиль по типу сечения делится на 4 вида: V-образного, П-образного, W-образного и квадратного сечения. Тип сечения профиля будет влиять, в первую очередь, на прочность и устойчивость конструкции и на общую стоимость теплицы.

Оптимальной толщиной стенки профиля считается 0,8 мм. Более тонкие профили не способны сопротивляться нагрузкам, такие сооружения быстро деформируются под влиянием ветра и снега.

Толщина цинкового покрытия рекомендуется не меньше 10 мкм, а лучше всего – 60 мкм. Слишком тонкий слой цинка с трудом противостоит даже незначительным повреждениям – царапинам, истиранию, а нарушение защитного оцинкованного слоя ведет к образованию ржавчины.

Среди сопроводительных документов ищите сертификаты, лицензии, инструкцию, полную комплектность деталей – все это является гарантией качества и доброго имени производителя.

Сборка теплицы из оцинкованного профиля
За счет использования легких материалов, процесс сборки такой теплицы не покажется трудоемким – установка ее предельно проста. При этом, чтобы теплица действительно прослужила долго и радовала хозяев, стоит придерживаться некоторых правил при самостоятельной сборке теплицы.

1. Размещайте теплицу на хорошо освещенном солнечном месте. Избегайте низин и затененных участков, например, в окружении деревьев – недостаток света плохо скажется на росте и развитии тепличных жителей.

2. Выбирайте «сухие» места под теплицу. В низинах весной во время таяния снега или во время проливных затяжных дождей будет трудно избежать затопления.

3. Чтобы избежать коррозии и деформации в точках крепления при монтаже теплицы, места соединений стоит обработать холодным цинком. Его можно купить в специализированных магазинах в форме аэрозоли – удобно использовать для небольших конструкций.

Оцинкованные стальные профили Гипсокартон Металлический каркас C-канал котировки в реальном времени, цены последней продажи -Okorder.com

Описание продукта:

Введение:

Продукция изготовлена ​​из оцинкованной ленты с хорошей защитой от ржавчины, и ее можно увидеть в отелях, театрах, фабриках, домах, торговых центрах, офисах, зданиях аэровокзалов, автобусных станциях и т. Д.

C металлическая шпилька облицована гипсокартоном

Устанавливается металлическая направляющая вдоль пола для крепления металлической шпильки

Преимущество и особенность:

1.Легкость, хорошая прочность, сопротивление прижиганию и водонепроницаемость

2. Подходящая огнестойкая плита из магния, гипсокартон и многие другие настенные и потолочные плиты

3. Влагостойкость, ударопрочность, экологичность и т. Д.

4. Простота и быстрота установки, экономия времени

5. Высокое качество, конкурентоспособная цена и полный комплект стиля

6. Мы можем предоставить вам продукцию в соответствии с вашими конкретными требованиями

Спецификация

Спецификация для Ближнего Востока:

Main Channel	38×12 мм
Furring Channel	68x35x22 мм
Угол стены	25×25 мм
Шпилька C	50×35 мм
Шпилька C	70×35 мм
Шпилька C	75×35 мм
04 U 52×25 мм
U направляющая	72×25 мм 90 005
U-образная направляющая	75×25 мм

Спецификация для Австралии:

0

6

6

верхняя поперечина	25x21x0.75 мм
	25x21x0,75 мм
Фурнитура Швеллер	28x38x0,55 мм
	16x38x0,55 мм	Швеллер
Швеллер 28x20x30x0,55 мм
	16x20x30x0,55 мм
Шпилька	64×33,5×35,5 мм
	76×33.5×35,5×0,55 мм
Шпилька	92×33,5×35,5×0,55 мм
	150×33,5×35,5×0,55 мм
Колея	51x32x32, 64x32x32x0,55 мм
	76x32x32x0,55 мм
Гусеница	92x32x32x0,55 мм

000

000

000

000

FAQ

1.Образец: небольшой образец может быть предложен бесплатно

2. OEM: принят OEM

3.MOQ: небольшой заказ в порядке

4. Испытание: для тестирования допускается любое третье лицо

5. Завод: можно посетить завод в любое время

6. Срок поставки: небольшой заказ в течение 7 дней или в соответствии с вашим заказом

4 обычных полых металлических каркасных профиля

Полые металлические рамы формируются из плоских стальных листов разной толщины и образуют так называемый «профиль».В зависимости от производителя существует множество профилей, которые можно формировать. Однако для большинства проемов можно использовать набор обычных полых металлических каркасных профилей.

Что это такое и каковы их приложения?

Это 4 наиболее распространенных профиля для полых металлических каркасов:

1. Шпилька одинарная
2. Двойной шпон
3. Двойной выход
4. Открытие корпуса

1. Профиль с одинарным пазом

Профиль полой металлической рамы с одинарным пазом получил свое название от того факта, что у рамы есть только один паз (чтобы узнать, что такое «паз», прочитайте нашу предыдущую запись в блоге о терминологии полых металлических каркасов).Фальц получит дверь. Рамы с одинарными пазами обычно требуются для проемов, у которых общая толщина стенки составляет 3-1 / 2 дюйма или меньше. Одиночный паз может использоваться для толщины стенки более 3-1 / 2 дюйма и может быть указан, когда эстетика вызывает беспокойство.

2. Профиль с двойной шпонкой

Профили с двойным пазом являются наиболее распространенным используемым полым металлическим каркасным профилем . Полый металлический каркасный профиль с двойным пазом также получил свое название от того факта, что в раме есть два паза.Эти кролики могут быть указаны как равные или неравные по размеру.

Размеры фальца определяются толщиной двери, которая должна использоваться в каждом фальце. Обычно двери имеют толщину 1-3 / 4 дюйма. Паз для этих дверей будет 1-15 / 16 ″. Дополнительные 3/16 ″ позволяют устанавливать глушители или клейкую прокладку и при этом позволяют закрывать дверь заподлицо с лицевой стороной рамы.

На одинаковом профиле фальца размеры фальца будут одинаковыми (или «равными»).На неравном профиле шпунта они имеют разные размеры: один шпунт обычно имеет размер 1-15 / 16 дюймов, чтобы принять дверь толщиной 1-3 / 4 дюйма, а другой шпунт будет иметь размер 1-9 / 16 дюймов. при необходимости получите дверь толщиной 1-3 / 8 ″. Различные производители могут иметь в наличии одинаковые рамы с пазами или разные рамы с пазами.

В двойную фальцевую раму обычно устанавливается только одна дверь. Однако в таких ситуациях, как соединение дверей между гостиничными номерами, может использоваться равная рама с шпунтом, если дверь установлена ​​в оба салазка.

3. Двойной выходной профиль

Полые металлические каркасные профили с двойным выходом используются в проемах, которые часто представляют собой огнестойкие пары, разделяющие коридоры. Их часто называют кросс-коридорными проемами. Профили каждого косяка противоположны друг другу. Это позволяет дверям поворачиваться в противоположные стороны. Они помогают контролировать движение транспорта по коридору. Транспортные средства могут протолкнуться через проем независимо от того, с какой стороны они подходят к проему.

Головка рамы уникальна еще и тем, что упор рамы противоположен с каждой стороны двери. См. Изображение ниже .

См. Также типичные размеры двойного выходного профиля ниже.

Косяк

Голова

4. Профиль проема в корпусе

Профиль обсаженной открывающейся рамы — это профиль без упора.Этот рамный профиль чаще всего используется в проемах, где дверь не будет использоваться. Это обеспечивает чистый законченный вид проема в стене, через который будут проходить люди, но никакой безопасности не требуется.

Обшитый открывающийся профиль также используется для дверей двустороннего действия (двери, которые распахиваются как внутрь, так и наружу). Представьте себе дверь кухни ресторана, где сотрудники постоянно входят и выходят. Поскольку на раме нет упора, дверь может поворачиваться в любую сторону, обычно на пружинных петлях или шарнирах.

Заключение

Эти 4 полых металлических каркасных профиля обычно подходят для проемов в здании. Доступны индивидуальные опции, соответствующие уникальным обстоятельствам или другим типам проемов, например, карманные дверные коробки, когда дверь скользит в полость в стене. Каждый профиль рамы будет иметь определенные размеры и требования, о которых следует знать. Если у вас есть вопросы, вы можете поговорить с торговым представителем Beacon и найти решение, соответствующее вашим потребностям.

Искажение и деформация | Американская ассоциация гальванизаторов

Дом » Дизайн и изготовление » Рекомендации по дизайну » Искажение и деформация

Когда принято решение о горячем цинковании, инженер-конструктор должен убедиться, что детали могут быть изготовлены соответствующим образом для высококачественного цинкования.В соответствии с передовой практикой оцинковываемая сталь должна быть симметричной и одинаковой толщины.

При правильном рассмотрении и понимании того, как процесс горячего цинкования влияет на сталь, асимметричные конструкции или конструкции, содержащие участки неравной толщины, могут быть успешно оцинкованы, как и изделия, в которых применяются методы холодной обработки (гибка, пробивка отверстий, прокатка, резка) работают.

Оцинковываемая сталь подвергается температурному циклу при погружении в ванну для цинкования и выходе из нее.Поскольку детали погружены под углом, происходит неравномерный нагрев, создавая температурный профиль вдоль оцинкованной детали. Такой температурный профиль позволяет снимать внутренние напряжения стали в разное время цикла погружения. Эти напряжения могут вызвать изменения формы и / или выравнивания (деформация и коробление).

Чтобы свести к минимуму этот риск, можно предпринять следующие шаги:

• По возможности используйте симметрично прокатанные профили, а не угловые или швеллерные.Двутавры предпочтительнее уголков или швеллеров.
• Используйте детали в сборке одинаковой или почти равной толщины, особенно в местах соединений.
• Используйте временные распорки или арматуру для тонкостенных и асимметричных конструкций.
• Изогните элементы до максимально допустимого радиуса, чтобы минимизировать локальную концентрацию напряжений.
• Точно сформируйте элементы сборки, чтобы не было необходимости прилагать усилия, подпружинять или сгибать их в нужное положение во время соединения. Непрерывно сваривайте стыки, используя сбалансированные методы сварки, чтобы уменьшить неравномерные термические напряжения.Проколы от сварки очень опасны на оцинковываемых элементах, и их следует избегать. Приемлемы шахматные методы сварки для получения структурного шва. При сварке в шахматном порядке материалов толщиной 1/8 дюйма (4 мм) или меньше центры сварных швов должны быть ближе, чем 4 дюйма (10 см).
• Избегайте конструкций, требующих постепенного цинкования. Предпочтительно строить узлы и узлы в подходящих модулях, чтобы их можно было быстро погрузить и оцинковать за одно погружение. Таким образом, вся конструкция может равномерно расширяться и сжиматься.Если требуется постепенное погружение, проконсультируйтесь с вашим гальванизатором.

Проконсультируйтесь с вашим гальваническим предприятием относительно использования временных связей или усиления.

Рекомендации по защите от коробления и деформации во время горячего цинкования стальных сборок изложены в ASTM A384.

Оцинкованная сталь

: виды, применение, преимущества

Часть текущей серии по оцинкованной стали

Что такое Гальванизация?

Цинкование, или гальваника, — это производственный процесс, при котором покрытие из цинка наносится на сталь или железо, чтобы обеспечивают защиту и предотвращают ржавление.Есть несколько процессов цинкования доступен, но наиболее часто предлагаемый и используемый метод называется горячим погружением. цинкование.

оцинкованный сталь является одним из самых популярных видов стали из-за ее удлиненного долговечность, прочность и формуемость из стали плюс защита от коррозии цинково-железным покрытием. Цинк защищает основной металл, действуя как барьер для коррозионных элементов, а жертвенный характер покрытия приводит к долговечности и качеству стальное изделие.

Эта универсальность делает его применимым в различные проекты и отрасли, включая сельское хозяйство, солнечную энергию, автомобилестроение, строительство и так далее. Ниже мы стремимся предоставить исчерпывающий описание того, как обрабатывается оцинкованная сталь, разная оцинковка методы, их преимущества и способы использования в этих различных отраслях.

Этапы процесса цинкования следующие:

• Сталь очищена обезжириванием раствор
• После очистки сталь протравливается опускают в чан с разбавленной горячей серной кислотой
• Затем сталь флюсовуют в водной раствор (обычно хлорид цинка и аммония)
• После флюса сталь оцинковывается погружением в ванну с расплавленным цинком
• После этого сталь проверяется для густоты и целостности покрытия

Какие преимущества оцинкованной стали?

Много разных отрасли промышленности используют оцинкованную сталь в первую очередь потому, что она имеет такой широкий спектр преимуществ, которыми могут воспользоваться отрасли, в том числе:

Низкая начальная стоимость по сравнению с большинством обработанных сталей.Кроме того, оцинкованные сталь сразу готова к использованию после доставки. Не требует дополнительная подготовка поверхности, осмотры, покраска / покрытие и т. д. избавляя компании от дополнительных затрат.

Более длительный срок службы. С гальваникой ожидается кусок промышленной стали прослужит более 50 лет в средних условиях и может прослужить более 20 лет при сильном контакте с водой. Техническое обслуживание не требуется. Увеличенный долговечность готового изделия из стали также увеличивает надежность.

Жертвенный анод гарантирует, что любая поврежденная сталь защищена окружающее цинковое покрытие. Неважно, если стальной профиль полностью выставлен; цинк все равно сначала подвергнется коррозии. Покрытие разъедает предпочтительнее стали, создавая жертвенную защиту участков которые повреждены.

Устойчивость к коррозии от цинкового покрытия. Железные элементы в стали невероятно подвержен коррозии, но добавление цинка действует как защитный буфер между сталью и любой влагой или кислородом.Оцинкованная сталь очень защитные, включая острые углы и углубления, которые нельзя было защитить другие покрытия, делающие его устойчивым к повреждениям.

Различные способы цинкования

Как указано выше, существует несколько различные процессы цинкования стали.

Горячее цинкование

Первый и самый главный метод для цинкование — горячее цинкование. Процесс очень похож на то, что название подсказывает! В этом методе сталь или железо погружают в расплав цинка. который поддерживает температуру около 860 ° F (460 ° C).Эта расплавленная ванна начинается металлургическая связь между цинком и принимающим металлом. После металла вытаскивается из ванны, он реагирует на воздействие атмосферы, и чистый цинк смешивается с кислородом с образованием оксида цинка. Оксид цинка далее реагирует в углекислый газ и образует карбонат цинка, который составляет окончательную защитную покрытие на материале. Контрольный признак горячеоцинкованного материала наличие кристаллического узора на поверхности, иногда именуется «блестками».”

Метод горячего цинкования экономичный выбор, который можно быстро выполнить как на простых, так и на сложных формы.

Новый материал с покрытием можно обрабатывать и обрабатываются аналогично материалам без покрытия. Банка из оцинкованной стали использоваться при высоких температурах до 392 ° F, но использовать при температурах превышение этого уровня приведет к отслаиванию слоя карбоната цинка.

Отжиг цинкования

Galvannealing — результат сочетание процессов отжига и горячего цинкования для получения специализированное покрытие на стали.Процесс гальванизации осуществляется через горячее погружение и мгновенный отжиг, дающие матово-серый цвет.

отожженный цинк Сталь — это продукт из сплава цинка и железа, в котором основной металл покрыт процесс горячего погружения, затем нагревают, чтобы вызвать сплавление расплавленного цинка покрытие и сталь. В результате получается матовая матовая поверхность. Отожженная оцинкованная сталь подходит для сварки, а поверхность отлично подходит для адгезия краски.

Предварительное цинкование

Также похож на горячее методом цинкования, но выполняется на самом первом этапе производства.Предварительное цинкование — это процесс, который включает прокатку листового металла через чистящее средство для быстрой грунтовки материала под оцинковку. Тогда металл проходит через ванну с расплавленным жидким цинком и сразу же отскакивает. В Основным преимуществом этого метода является то, что рулоны стального листа могут быть быстро оцинкованы в больших масштабах с более однородным покрытием, чем традиционные метод горячего окунания.

Электрогальванизация

Самая уникальная из перечисленных методы электрогальванизации не включают погружение материала в расплавленный чан цинка.Вместо этого в электролит подается электрический ток. раствор, наносимый на сталь, который восстанавливает положительно заряженный цинк ионы к металлическому цинку, который затем осаждается на положительно заряженной стали. Как и предварительное цинкование, этот метод обычно выполняется на первом этапе производство.

Цинкование повышенной прочности сталь

Для получения дополнительной информации о процесс гальванизации передовой высокопрочной стали, а также наш партнер Национальная гальванизация, пожалуйста кликните сюда.

В каких отраслях используется оцинковка сталь?

Металлы используются оцинкованные. где угодно!

Кузова автомобилей и многих велосипедов изготавливаются из оцинкованного металла. Некоторые трубы для питьевой воды до сих пор сделаны из оцинкованная сталь. Холоднокатаный листовой металл также часто оцинковывают. Орехи, болты, инструменты и провода всех видов теперь оцинкованы, потому что это дешевый процесс и помогает продлить срок службы металла!

Оцинкованная сталь, в частности, часто то, что используется в современных зданиях со стальным каркасом.Оцинкованная сталь также используется для создания таких конструкций, как балконы, веранды, лестницы, лестницы, пешеходные дорожки и многое другое. Оцинкованный металл — идеальный выбор, если ваш проект будет живи снаружи после того, как это будет сделано. Заборы, крыши, пешеходные дорожки — все это отличный выбор для оцинкованного металла!

• Ветряная и солнечная промышленность — Солнечная энергия проекты должны иметь непрерывный рабочий процесс после установки и любые ремонт / техническое обслуживание приводит к перебоям в обслуживании (иначе говоря, доход потеря).Это означает, что горячеоцинкованная сталь популярна в солнечной энергетике. проекты по их защите от коррозии. Он также популярен благодаря «Экологичность», потому что не производит выбросов и гарантирует десятилетия без обслуживания. Например, его часто используют в сельское хозяйство промышленность, потому что оборудование подвержено легко подвержены коррозии, что создает потребность в более жестких и устойчивых оборудование. Горячее оцинкованная сталь обеспечивает защиту от коррозии, часто может длиться десятилетиями, даже в суровых условиях окружающей среды. сельское хозяйство.

• Автомобильная промышленность — хотя и только использовались на роскошных моделях до 1980-х годов, использование оцинкованных кузовов для автомобилей теперь норма в автомобилестроении. «Тело в белом» Автомобиль составляет около 80% кузова, все из оцинкованной стали. В Устойчивость к ржавчине оцинкованной стали также является хорошим маркетинговым инструментом для автомобильной промышленности, потому что она может предоставить «гарантии защиты от ржавчины» на клиенты.
• Строительная промышленность — для жилого или коммерческого назначения, долговечность оцинкованной стали сделала его популярны более века в строительной индустрии.Это также выбран для строительства из-за своей эстетики; «Сияние» оцинкованная сталь придает ему современный вид и пользуется популярностью в современные архитектурные проекты. Кроме того, он используется не только для больших структурные элементы, но такие вещи, как заборы, водостоки, перила, трубы, столбы, и многое другое.
• Телекоммуникационная промышленность — Телефон Линии — непростая задача по обслуживанию, они высокие и часто трудные достигнуть. Горячеоцинкованная сталь может использоваться для телефонной проводки и ящиков оборудования. что снижает риск повреждения и необходимость в техническом обслуживании.

Ну вот и все! С нашим партнер Heidtman Steel, National Цинкование работает на предприятии площадью 245000 квадратных футов, где есть травление, цинкование, цинкование, отжиг и продольная резка — все в одном месте, удобно основные рынки. Такое сочетание возможностей предоставляет нашим клиентам беспрецедентная оперативность для удовлетворения постоянно меняющихся требований сегодняшнего дня. рынок.

О национальных материалах L.P. — с более чем 3000 сотрудников из многонациональный портфель компаний, NMLP предоставляет металлопродукцию которые включают предприятия по производству алюминиевого экструзии и проката из нержавеющей стали автомобильной, аэрокосмической, строительной, оборонной, электротехнической и промышленной рынки. Запросите ценовое предложение в Интернете или позвоните нам по телефону (США) 847-806-7200

Стальные шпильки каркаса и направляющая

При выборе поставщика качество материалов является главным приоритетом. Именно поэтому стальные каркасы SCAFCO изготавливаются из 100% сертифицированной стали. Продукция SCAFCO превосходит отраслевые стандарты, поскольку она изготовлена ​​из стали 57 тысяч фунтов на квадратный дюйм вместо 50 тысяч фунтов на квадратный дюйм и из стали G90 вместо G60 на 68 мил и более.

Приложения

• Ненесущие наружные навесные стены
• Осевые несущие стены внутренние и наружные
• Внутренние ненесущие стены
• Балки перекрытия и коллекторы
• Стропила, прогоны и балки

Загрузить техническое руководство по продукту

Размер стального каркаса

Стандартные размеры полотна

• 1-5 / 8 ″
• 2-1 / 2 ″
• 3-1 / 2 ″
• 3-5 / 8 ″
• 4 ″
• 5-1 / 2 ″
• 6 ″
• 8 ″
• 10 ″
• 12 ″
• 14 ″
• 16 ″

Размеры фланца

• 1-1 / 4 ″
• 1-3 / 8 ″
• 1-5 / 8 ″
• 2 ″
• 2-1 / 2 ″
• 3 ″
• 3-1 / 2 ″

Толщина и покрытия

Таблица толщины стального каркаса
Обозначение Толщина (мил)	Минимальная толщина (дюймы)	Расчетная толщина (дюймы)	Конструкция с внутренним радиусом угла (дюймы)	оцинковка Толщина	Только ссылка Манометр
18	0.0179	0,0188	0,0843	G40	25
27	0,0269	0,0283	0,0796	G40	22
30	0,0296	0,0312	0,0781	G40	20 — гипсокартон
33	0,0329	0,0346	0,0764	G60	20 — Строительный
43	0.0428	0,0451	0,0712	G60	18
54	0,0538	0,0566	0,0849	G60	16
68	0,0677	0,0713	0,1069	G90	14
97	0,0966	0,1017	0,125	G90	12
118	0.1180	0,1242	0,1863	G90	10

Стандарты кодов AISI и ASTM

• Спецификация AISI для Северной Америки по проектированию элементов конструкций из холодногнутой стали
• A653 — Стандартная спецификация для стального листа, оцинкованного (гальванизированного) методом горячего погружения
• A1003 — Стандартная спецификация для стального листа с углеродным покрытием и металлическим покрытием для элементов каркаса холодной штамповки
• C645 — Стандартные спецификации для элементов каркаса из неструктурной стали
• C754 — Стандартные технические условия на установку стальных элементов каркаса для получения изделий из гипсовых панелей, прикрепленных винтами
• C955 — Стандартная спецификация для несущих (поперечных и осевых) стальных шпилек, направляющих (направляющих), а также связей или мостов для винтового крепления изделий из гипсовых панелей и металлических гипсовых оснований
• E72 — Стандартные методы испытаний на прочность панелей для строительства зданий
• E90 — Стандартный метод испытаний для лабораторных измерений потерь передачи воздушного звука перегородок и элементов здания
• E119 — Стандартные методы испытаний строительных конструкций и материалов на огнестойкость

Форма заказа

Бланк заказа стального каркаса

Выбор правильной стойки для вашего приложения

Выбор правильного канала Unistrut для вашей работы не должен быть рутинной работой

При выборе Unistrut Channel для вашего проекта, есть несколько вещей, которые вы захотите учесть, чтобы убедиться, что вы получаете правильный канал для своего приложения.Ниже мы сообщим вам, о чем следует думать, а затем разберем все это для вас более подробно.

На что следует обратить внимание при покупке Unistrut Channel

• Размеры профиля — Существуют ли требования / ограничения по размеру в месте установки?
• Solid or Holes — Как вы планируете монтировать свой канал? Пробиться? Подвешенный стержнями? С фурнитурой?
• Finish — Вам нужно сварить? Он выходит на улицу или в агрессивную среду?
• Загрузка — Какой вес он должен выдержать?
• Комбинации — Требуется ли для вашего приложения конфигурация, отличная от конфигурации одного канала?

Размеры профиля (ширина и высота)

Unistrut P1000 с профилем 1-5 / 8 «x 1-5 / 8», безусловно, является нашим самым популярным каналом.Завод производит его в гораздо больших объемах, и он более доступен. Поэтому, как правило, это наиболее рентабельный и широко распространенный товар. Детали и фитинги, которые производятся для серии 1-5 / 8 дюймов, также более доступны. Так что, если у вас есть работа, к которой вы готовы приступить прямо сейчас, Unistrut P1000, как правило, ваш самый безопасный выбор.

Канал Unistrut P1000 и все другие элементы каркаса Unistrut изготовлены методом холодной штамповки из низкоуглеродистой полосовой стали с непрерывной прорезью вдоль одной стороны и загнутыми краями, образующими открытую с-образную форму.Загнутые кромки канала работают вместе с оборудованием канала (канальные гайки, пружинные гайки, гайки шпилек, шайбы qwik и т. Д.), Которые имеют текстурированные канавки, чтобы создать более надежную точку соединения.

Канал

Unistrut P1000 — принятый стандарт для использования в механическом, электрическом и общем строительстве — разработан для тяжелых условий эксплуатации и изготовлен из прочного материала толщиной 12 мм.

Тем не менее, в пределах ряда каналов шириной 1-5 / 8 дюймов, есть также ряд других высот профиля канала, которые следует учитывать — и даже несколько других профилей распорок 1-5 / 8 дюймов x 1-5 / 8 дюймов, сделанных из более легкие материалы (P2000 14 ga и P1100 16 ga).

Каналы Unistrut шириной 1-5 / 8 дюймов:

• P1000: Высота 1-5 / 8 дюйма ** Самый популярный канал
• P1100: Высота 1-5 / 8 дюймов (реже, не так много)
• P2000: Высота 1–5 / 8 дюймов (реже, не очень склада)

• P3000: Высота 1-3 / 8 «(реже, не бывает большого количества запасов)
• P3300: 7 /8 дюймов, высота ** Самый популярный канал с мелким профилем

• P4000: Высота 13/16 дюйма (мелкий канал)
• P4100: Высота 13/16 « ** Самый популярный 13/16″, канал с мелким профилем
• P5000: Высота 3-1 / 4 дюйма (глубокий канал)
• P5500: Высота 2-716 дюймов (глубокий канал)

Посмотрите на удобную диаграмму под список каналов шириной 1-5 / 8 дюймов с высотой канала (также называемой глубиной канала), калибром канала и доступными схемами расположения отверстий

Помимо канала Unistrut серии 1-5 / 8 «, существует также несколько менее распространенных серий каналов, предназначенных для средних и легких нагрузок.

Каналы A серии имеют ширину 1-1 / 4 дюйма, 14 га (A1000: 1-1 / 4 дюйма x 1-1 / 4 дюйма, A3300: 1-1 / 4 дюйма x 3/4 дюйма , A4000 (19 ga) 1-1 / 4 x 5/8 «. Канал Unistrut серии A предназначен для средних нагрузок и имеет собственную линейку фитингов и оборудования.

Модели P6000 и P7000 Series имеют ширину 13/16 дюймов, 19 g. P6000 имеет размер 13/16 x 13/16 дюймов, а P7000, канал с мелким профилем, имеет размер 13/16 x 13/32 дюйма. имеют собственную линейку фурнитуры и оборудования и предназначены для легких условий эксплуатации.

Длина канала

Стандартная длина почти всех каналов Unistrut составляет 10 футов или 20 футов (хотя некоторые доступны с длиной 16 футов). Таким образом, имейте в виду, что канал необходимо будет транспортировать на грузовике с закрытым кузовом или на платформе, если только у вас нет небольших партий, нарезанных по длине для доставки UPS. Связки каналов обычно состоят из 50 штук, поэтому пучок длиной 10 футов будет содержать 500 погонных футов, а пучок длиной 20 футов будет содержать вдвое больше материала, 1000 погонных футов.

Пилы

, как правило, оплачиваются дополнительно, поскольку они являются дополнительной услугой, и большинство дистрибьюторов взимают с вас плату за полную длину (не менее 10 футов), даже если вам нужны только две 24-дюймовые детали.

Причина этого в том, что они могут не использовать нечетные длины, за исключением мусорного ведра, и не иметь возможности инвентаризации их в своей системе. Вам почти всегда придется платить за полную товарную длину. (Если вам нужно двадцать отрезков длиной 11 футов, с вас будет взиматься плата за 20, 20 футов длины и вы также можете попросить свои 9-футовые «дропы», если они понадобятся вам для другого проекта).

Для очень больших партий Unistrut Channel нестандартной длины вы можете запросить специальную партию материала, но это может занять длительное время, и вам нужно будет получить оценку, чтобы убедиться, является ли это более экономичным вариантом для ты.

Сплошное или дырочное?

Важно учитывать, для чего вы используете свой канал Unistrut, когда решаете, какой канал выбрать: сплошной или с отверстиями или прорезями. Вы строите из него что-нибудь, например, полку или стеллаж? Вы крепите его к стене или подвешиваете к потолку? Если да, то как вы планируете это сделать? Через швеллер болтами надо?

Это вопросы, над которыми вам следует подумать.Если вы планируете прикрутить что-либо через канал, вы можете рассмотреть канал с отверстиями или пазами, чтобы вам не приходилось просверливать его — канал Unistrut должен быть прост в установке, без необходимости сверления или сварки. !

Паз ‘T’ , безусловно, является нашим наиболее распространенным расположением отверстий. На задней стороне канала с Т-образным пазом имеются удлиненные прорези, в которые можно установить оборудование размером 1/2 дюйма (см. Диаграмму выше, чтобы увидеть, какие каналы предлагаются в каких отверстиях с разным расположением отверстий).Удлиненные отверстия (или прорези) Т-образного канала облегчают регулировку и закрепление, чем канал с круглыми отверстиями, где нет места для регулировки.

Канал типа «HS» имеет ряд круглых отверстий, которые также подходят для крепежа 1/2 дюйма (но не допускают регулировки, кроме выбора другого отверстия для использования).

‘h4’ похож на HS, но отверстия расположены вдоль всех трех сторон канала. ** Доступно только для канала P1000

‘SL’ имеет удлиненные прямоугольные прорези, в которые вставляются аппаратные средства 3/8 дюйма.

Гораздо реже встречаются ‘KO’ (или K nock O ut с круглыми отверстиями) и ‘DS’ (широкие удлиненные прямоугольные щели ** Доступны только для канала P1000).

Еще кое-что, что следует учитывать при выборе отверстий или жесткой стойки, — это прочность канала. Каналы с пазами «SL» и «T» имеют коэффициент уменьшения 15% по сравнению со сплошным каналом, а каналы «HS» имеют коэффициент уменьшения 10%, поэтому они немного менее прочные и способны выдерживать меньший вес.

Обработка канала / специальные металлы

Большинство каналов Unistrut доступны в исполнении из углеродистой стали, перманентно-зеленого или предварительно гальванизированного покрытия.Другие варианты включают горячеоцинкованные и специальные металлы (алюминий и нержавеющая сталь типов 304 и 316). Хотя для сварки можно использовать и другие виды отделки, обычная углеродистая сталь (без отделки, черная сталь, голая сталь), которая имеет только легкий слой масла для предотвращения ржавчины, обычно является предпочтительной «отделкой» для сварки.

Углеродистая сталь

не подходит для наружных сред или сред с большим количеством влаги или коррозионных элементов. Углеродистая сталь со временем ржавеет. Тем не менее, он может быть погружен горячим способом, окрашен порошковой краской или окрашен.Так что это может иметь смысл, если вы используете его при производстве чего-то, на что вы планируете нанести отделку после того, как производство будет завершено.

Perma-Green и Pre-Galvanized являются наиболее распространенными видами отделки и обеспечивают приличную защиту от влажности, погодных условий и химических / коррозионных агентов. Горячее цинкование аналогично предварительно оцинкованному, но имеет более толстый и прочный слой цинкования, а специальные металлы, такие как алюминий и нержавеющая сталь, обладают уникальным набором преимуществ.Обратитесь к каталогу Unistrut для получения технических данных о покрытиях продукта и спецификациях материалов.

Загрузка

Как упоминалось ранее, наличие отверстий или прорезей в канале снижает вес, который они могут удерживать. Различные калибры, а также размеры и длина различных профилей каналов Unistrut определяют, какой вес может выдержать каждый элемент. Каталог Unistrut содержит полные таблицы данных о нагрузке на столбцы и балки для каждого типа канала, производимого Unistrut.Обратитесь к этим таблицам или свяжитесь с инженером по продуктам Unistrut напрямую через веб-сайт Unistrut (не забудьте установить переключатель «Разработка продукта» в основании формы).

Комбинированные каналы

Теперь, когда вы знаете практически все, что нужно знать об отдельных длинах канала Unistrut, давайте поговорим о комбинациях каналов. Комбинация каналов означает просто две или более частей канала, сваренных вместе. Наиболее распространенная конфигурация — спина к спине.Unistrut P1001 — это наиболее часто продаваемый двусторонний канал. Это две сваренные вместе части Unistrut P1000 с габаритными размерами 1-5 / 8 «x 3-1 / 4».

Две комбинации каналов также могут быть изготовлены путем сварки бок в бок или бок к спине. Также существуют трех- и четырехканальные комбинации в различных конфигурациях. Проконсультируйтесь с каталогом Unistrut, чтобы узнать, что производится.

Рекомендуется уточнить наличие у вашего дистрибьютора и оставить достаточно времени на выполнение заказа при включении комбинаций в ваш дизайн, так как они часто отсутствуют на складе (кроме наиболее распространенных, таких как P1001) и, возможно, потребуется запустить производство, специально для вашего работа.Срок поставки 6-8 недель — не редкость для каналов сбыта и деталей, которые необходимо произвести для удовлетворения спроса.

Обрамление

из тонкой стали | JLC Онлайн

Моя компания строит элитные дома на заказ в Южной Калифорнии. Раньше мы все обрамляли деревом, но около восьми лет назад мы начали использовать легкую сталь (LGS), потому что это дало нам более качественное здание. LGS не сгниет, не сгорит или не будет съеден термитами, и каждый кусок идеально ровный.Сейчас мы редко используем что-либо, кроме стали.

Недавно я начал бизнес по продаже материалов LGS и обучению строителей работе со стальным каркасом. Те же самые принципы конструкции применяются независимо от того, обрамляете ли вы деревянную или стальную раму; у вас все еще есть шпильки, балки, коллекторы, балки и стропила. Некоторые вещи отличаются, но как только вы поймете, в чем разница, вы сможете каркас из стали так же уверенно, как и из дерева.

Проектирование структуры

У каждого производителя шпилек был свой метод сборки зданий.В результате инженерам приходилось предоставлять чертежи со штампами для каждой работы. Но несколько лет назад строительные нормы и правила начали принимать предписывающий метод для бытового холодногнутого стального каркаса , набор диаграмм пролетов и деталей конструкции для строительства с LGS. Последняя версия предписывающего метода, предписывающий метод для одно- и двухсемейных жилищ , была включена в Международный жилищный кодекс (IRC) и доступна как отдельный документ от Steel Framing Alliance.В некоторых юрисдикциях теперь можно использовать LGS без консультации с инженером, как это всегда было с древесиной.

Тем не менее, я настоятельно рекомендую проконсультироваться с инженером, специализирующимся на LGS. Мне приходится нанимать инженера, потому что в сейсмических зонах, где я строю, требуются штампованные чертежи. Если здание достаточно большое, вам в любом случае понадобится инженер, потому что предписывающий метод не применим к жилым зданиям с площадью основания более 36×60 футов. Инженеры также могут позволить вам использовать детали, которые еще не вошли в код.Самый простой способ найти квалифицированного инженера — обратиться в Ассоциацию инженеров из легкой стали.

Терминология стального каркаса Чтобы строить с помощью LGS, первое, что вам нужно научиться, — это заказывать материалы. Ассоциация производителей стальных шпилек (SSMA) недавно стандартизировала способ описания шпилек и гусениц. По соглашению указываются перемычка, тип элемента, фланец и толщина. Например, набор планов может требовать 1200S162-68.Первый набор чисел описывает глубину Интернета. В данном случае это 1200, что составляет 12 дюймов. Буква «S» обозначает шпильку («T» — дорожка, «F» — канал обрешетки). Следующий набор чисел относится к ширине фланца. В данном случае это 162, что составляет 1,62 дюйма (15/8 дюйма). Последнее число относится к толщине в милах (тысячных долях дюйма) стали, используемой для изготовления шпильки. Здесь это сталь 14-го калибра толщиной 68 мил (0,068 дюйма). По соглашению размер гусеницы определяется внутренним размером (ID), а размер шпилек определяется внешним размером (OD).Это означает, что шипы подойдут идеально, если вы закажете их такого же размера, как и гусеница. Строители по дереву строят стены с помощью гвоздей 2х4 и 2х6. Эквивалентным материалом для стальных каркасов будет 362S162-33 (3 5/8 x 1 5/8 дюйма 20 калибра) и 550S162-33 (5 1/2 x 1 5/8 дюйма 20 калибра). Вы можете сказать, посмотрев, что это стойки для стен, но иногда для разных частей рамы указываются металлы разной толщины. Чтобы избежать путаницы, профилегибочная машина маркирует каждую стойку и гусеницу каждой ступни.Кроме того, некоторые производители маркируют края материала цветом. Наиболее распространенные цвета по толщине: 20 калибра (33 мил), красный; Калибр 18 (43 мил), желтый; Калибр 16 (54 мил), зеленый; Калибр 14 (68 мил), оранжевый; Калибр 12 (97 мил), синий или черный. Также есть обозначения прочности стали, толщины оцинкованного покрытия и того, есть ли в шпильках отверстия. Прочность измеряется в тысячах фунтов на квадратный дюйм. Для материала калибра 20 и 18 минимальный рейтинг составляет 33 фунта на квадратный дюйм. Для калибра 16 и более это 55 фунтов на квадратный дюйм.G-60 — минимально допустимое оцинкованное покрытие для несущих шпилек. Вы можете заказать покрытия G-90 и более толстые для зданий в суровых, открытых условиях.

Материал

Большинство подрядчиков знакомы с легкими стальными шпильками и гусеницами, которые можно купить на лесных складах и в домах, занимающихся поставкой гипсокартона. Эти шпильки обычно изготавливаются из стали 25-го калибра с фланцами размером 1 1/4 дюйма и предназначены для ненесущих применений, таких как перегородки.Несущие шпильки, используемые в домах LGS, намного прочнее, толщиной от 20 до 12 с минимальным фланцем 1 5/8 дюйма. Они также имеют более толстое оцинкованное покрытие и изготовлены из более прочной стали, чем ненесущие шпильки.

Структурные шпильки не входят в складские запасы. Вы можете купить их в магазине гипсокартона, но они будут изготовлены на заказ в профилирующей компании. Валкообразователь разрезает (отрезает по ширине) сталь и пропускает ее через машину с компьютерным управлением, которая сгибает профиль, пробивает отверстия и отрезает каждую шпильку или направляющую до требуемой длины.Между прочим, профилегибочные машины не делают различий между балками, стропилами и стойками. Для них почти все — шпилька или след. Например, балка будет считаться стойкой 2х12.

Примерно здесь срок поставки стального каркаса составляет пару недель. Формовщику требуется всего около полутора дней, чтобы изготовить весь каркас для дома площадью 3000 квадратных футов. Если вы что-то измените и вам понадобится дополнительный материал, обычно вы можете сделать это за несколько дней. Рулонные формирователи, которые я использую, не взимают дополнительную плату за небольшие партии добавленного материала, хотя мне, возможно, придется забрать его сам или оплатить доставку, если он мне понадобится срочно.

Изготовление каркаса на заказ выгодно тем, что не требуется никакой дополнительной платы за его предварительную обрезку до нужной вам длины. Это экономит труд и снижает количество отходов (см. Рисунок 1).

Рисунок 1. Как видно по размеру кучи металлолома, при выполнении работ по возведению стального каркаса не так много отходов. Это то, что осталось после каркаса половины дома площадью 3000 квадратных футов.

Если вам нужны 14-футовые и 1-дюймовые балки, вы заказываете именно такую ​​длину.Если вы не знаете, какая длина вам нужна, вы можете заказать балки длиной в пару дюймов и обрезать их на месте. Что касается дерева, вы будете покупать 16-футовые детали и в конечном итоге останетесь с более длинными кусками металлолома. Вы можете использовать его для блокировки, но отходов все равно будет больше, чем от стали.

Инструменты и крепежные детали для тонколистовой стали

Самый популярный инструмент для нарезки штифтов на месте — абразивная отрезная пила диаметром 14 дюймов (рис. 2). Лезвия дешевые, но они выбрасывают много искр и быстро изнашиваются.

Рис. 2. Большинство фрезеровщиков используют отрезные пилы с 14-дюймовыми абразивными лезвиями для резки шпилек (справа). Это работает, но лезвия образуют много искр и быстро изнашиваются при работе с более толстой сталью. Заказ предварительно нарезанных шпилек не требует дополнительных затрат, но если вам нужно разрезать на месте, вам подойдет лезвие для сухой резки. Оранжевая краска указывает на то, что балка сделана из стали 14-го калибра (внизу).

Лучше всего резать LGS диском с твердосплавным напылением для сухой резки дисковой пилой или отрезной пилой.Будьте осторожны при наведении пилы, потому что отходы выбрасываются в виде брызг металлической стружки. Сверхмощные электрические ножницы и высечные ножницы подходят для резки кривых. Парень, которого я знаю, режет металлический каркас 14-дюймовой ручной бензопилой. Это аналог резки деревянного каркаса бензопилой в LGS.

Винты и гвозди

Я использую старый шуруповерт B&D со скоростью вращения 2500 об / мин с обратным сцеплением. Сжимающее действие делает этот инструмент чем-то похожим на ударный гаечный ключ. При таком большом количестве крепежных деталей стоит использовать сетевой инструмент, но для небольших работ по подъему я буду использовать 12-вольтовый аккумуляторный ударный драйвер Makita.Драйвальцы и производители коммерческих стальных шпилек любят использовать пистолеты со скоростью 4000 об / мин, но вы сломаете много битов, если отпустите спусковой крючок на долю секунды позже.

Области, которые будут облицованы сухими стенками или обшивкой, должны быть соединены низкопрофильными винтами с крестообразным шлицем. Остальные соединения следует выполнять винтами с шестигранной головкой, потому что ими легче управлять и контролировать их с помощью пистолета. Доступны различные винты для различных применений в стальном каркасе, и каждый год разрабатываются новые.

Для сборки некоторых частей зданий LGS доступны специальные гвозди и пистолеты. Пистолеты для гвоздей мы используем в первую очередь для крепления обшивки стен и кровли. Пистолеты и крепеж также доступны для крепления гипсокартона, сайдинга, жесткого пенопласта и для некоторых соединений сталь-сталь (например, шпильки к направляющей). Гвозди имеют ограниченные значения сдвига и различаются по конструкции в зависимости от толщины шпильки и материала оболочки.

Ручной инструмент

Содержимое вашего ремня для инструментов изменится, когда вы начнете строить каркас из стали.Держите молоток, чтобы его можно было поддеть и сгибать, но замените карандаш фломастером Sharpie. Вам понадобятся сверхмощные авиационные ножницы для надрезания и зажимы Vise Grip, чтобы скрепить детали вместе для крепления. Металлические стойки идеально прямые, поэтому вы можете отвесить и выровнять все в здании с помощью магнитной торпеды и 4-футового уровня. Наконец, вам понадобится 5/16-дюймовый магнитный гайковерт, 2-дюймовые и 8-дюймовые удлинители магнитных бит и несколько коротких наконечников Phillips №2.

.
