Строим навес для машины своими руками. Цены и Расчеты.

простая математика при постройке навеса под авто

Столбы и лаги

1

А теперь как мы и планировали — давайте посчитаем что в итоге у нас получится если мы возьмемся сами изготовить такой арочный навес — так сказать своими руками (но возможно и с чьей то маленькой помощью).

Итак считаем:

И начнем мы со столбов. Нам понадобится 6 столбов 80х80х2 по три метра (из расчета того что 80см идет в землю) + две лаги на верх по 6 метров получаем 18 +12 = 30м. профильной трубы 80х80.

Металл все дорожает и дорожает но на данный момент эту проф трубу мы берем по 270р. за метр.

Цена:

Стойки (столбы) и лаги 80х80 = 8 100р.

Металлические фермы

2

Второе: металлические фермы для крыши навеса. Есть два варианта — либо купить уже готовые арки под навес (это конечно выйдет немного дороже, зато экономим в работе и времени), либо изготовить арочные фермы своими руками- но для этого как минимум нам понадобится профилегиб чтобы согнуть дуги для ферм навеса.

Итак считаем:

Покупаем уже готовые арочные фермы изготовленные из проф трубы 30х30х2 (в количестве 5 шт. — хотя фермы рассчитаны с большим запасом прочности и вполне бы хватило 4 шт., но как говориться — лучше перебдеть:)

Цена:

Цена 1фермы 5.5метра — 3 300р. х 5шт. = 16 500р.

Сейчас арочные фермы стали еще прочнее и дешевле — по 2 700р. за шт — 4 фермы достаточно для навеса длинной 6 метров – всего 10 800р.

Арочная ферма для навеса (5.5метра)

Сварка фермы

3

Теперь посчитаем сколько будет стоить стоит сварить ферму самостоятельно?
На каждую ферму нам понадобится по две профильных трубы 30х30 — 12 метров плюс 3 метра проф трубы 25х25 (укосы внутрь фермы)

Итак считаем:

Получаем 12м. по 88р. и 3м. по 65р.

Цена:

1 251р. — Стоимость одной фермы в материале. Умножаем на 5 штук
6 255р. — Стоимость металла на арки нашего навеса при учете их самостоятельного изготовления (правда по уму сюда нужно ещё заложить такие расходники как электроды , сварочная проволка, отрезные диски, электричество, покраска, ну и сама работа по изготовлению ферм)

Обрешетка для навеса

4

Обрешетка для навеса — Опять же самые популярные два варианта – это проф труба 30х20х1. 5 либо проф труба 40х20×1.5

Итак считаем:

Шаг обрешетки навеса рекомендованный производителями поликарбоната — через 50 см исходя из этого нам понадобится 13 шт. по 6 метров = 78 метров

Цена:

30х20 — 78 х 75 = 5 850р.

40х20 — 78 х 85 = 6 630р.

Краска по металлу

5

Итак, металлокаркас навеса готов, и остается только его покрасить ну и покрыть пластиком.
Чтобы металл не ржавел — и навес долго служил мы обычно используем качественные эмали по металлу такие марки краски как NOVAX, Хамерайт, Дали.

Итак считаем:

В среднем на навес понадобится примерно 3л. краски.

Цена:

Хамерайт на навес обойдется примерно — 2 500р.

Краски Новакс и Дали — примерно на 1 500р.

Поликрбонат для навеса

6

Так как пластик (поликарбонат) выпускается производителями 12 метровой либо 6 метровой длинны, то исходя из этих соображений- чтобы не было перерасхода по пластику — мы и считали наш навес.
Для крыше навеса нам понадобится 3листа поликарбоната по 6м плюс два стыковочных профиля — можно конечно докупить торцевые планки- для закрытия торцов поликарбоната- но практика показывает что лучше их не ставить -уж очень часто из за них сотах пластика накапливается вода и грязь.

Мы ведь не хотим переплачивать?
Вообще -Если уж совсем экономить- то можно покрыть и 4мм пластиком(лично у меня 7метровый навес покрыт четверкой- и отлично себя чуствует уже 4год 🙂

Итак считаем:

посчитаем опять же два варианта это поликарбонат 6мм и 8мм
Поликарбонат 6мм — Стоимость 3 750р. за 6 метровый лист
Стыковочные профили мы берем неразъемные так как они намного дешевле и проще при монтаже (лучше взять под 8мм пластик – намного проще будет одеть стыковку при монтаже пластика) -250р./шт.

Цена:

Итого получается — 11 750р.

Поликарбонат 8мм Стоимость 4 350р. за лист 6 метров

Стыковки берем на 10мм пластик — 300р./шт.

В этом случае выходит — 13 650р.

«Мелочи»

7

Ну вот кажется и все такие мелочи как саморезы, электроды, доставки – точно не
посчитаешь — возьмем примерно 3 000р.

Итого

8

Из всего выше сказанного получаем две стоимости при самостоятельном изготовлении автонавеса 5.5 на 6 метров.

Итак считаем:

Одна цена – эконом вариант — Фермы навеса изготавливаем самостоятельно.
Вторая цена – фермы покупаем берем обрешетку 40х20 и поликарбонат 8мм.

Цена:

8 100р. + 6 255р. + 5 850р. + 1 500р. + 11 750р. + 3 000р. = 36 455р. — Стоимость материалов на навес 5х6 при самостоятельном изготовлении ферм.

8 100р. + 16 500р. + 6 630р. + 2 500р. + 13 650р. + 3 000р. = 50 380р. — Купили уже готовые фермы для навеса, взяли пошире проф трубу для обрешетки и потолше лист поликарбоната.

Итак что мы имеем в итоге?
И на сколько получится сэкономить — при самостоятельном подходе к постройке навеса под авто?
Имеем стоимости фирм производителей – от 87 500р. до 122 000р. за автонавес 35м2.
И суммы по материалам которые понадобятся при самостоятельной постройке металлического навеса: 36 455р. и 50 380р.

Вот наша примерная выгода в денежном эквиваленте — если

строим навес самостоятельно, а не заказываем на фирме:

Эконом: 87 500р. – 36 455р. = 51 045р.
Премиум (дорогой): 122 000р. – 50 380р. = 71 620р.

Тут конечно не заложена работа по монтажу навеса, но от себя скажу следущее — Хорошая бригада сварщиков (2человека) при наличии уже изготовленных ферм всех подготовленных и покрашенных материалов собирает такой навес за 1 смену (8 рабочих часов). Неопытные сварщики – самое большое проковыряются с ним 2 дня.

Наши бригады сварщиков за сборку навеса берут примерно 12 000р. за смену.

Но собрать навес при условии что все материалы есть, даже для одного толкового сварщика, который умеет пользоваться рулеткой и уровнем не особо хитрое дело. И в среднем рабочий день простого мастера сварщика в Москве и области стоит от 2 500р. до 5 000р. + ему нужен будет 1 подсобник 2 000р. в день.

Вот и получается в итоге что если взять это дело с постройкой навеса для авто в свои руки а не заказывать его у производителей то можно сэкономить в среднем от 40 000р. до 60 000р.
И это только сумма для небольшого по строительным меркам так скажем даже навесика -всего то 35м кв А представьте навес к примеру большой навес10х10 метров? А это уже как минимум в три раза больше. 🙂

Фото готовых навесов — смотрите здесь

Все расчеты на металл пластик краску и т.д сделаны по ценам (августа 2018)

Буду очень рад и признателен — Если вдруг моя статья принесет вам реальную пользу, то пишите комментарии-
звоните, всегда готовы помочь и подсказать по расчетам.

Навесы для дачи своими руками

Многие россияне, приезжая на дачи после тяжелой трудовой недели, желают как можно дольше проводить свое время на воздухе. Это не всегда возможно, полуденная жара или нежданный дождь загоняют в дом, туда, где можно спрятаться. Хорошо иметь на даче место, защищенное от жарких солнечных лучей. С этой ролью отлично справится навес. В данной статье мы рассмотрим, как сделать навесы для дачи своими руками из профнастила, поликарбоната, дерева и ткани.

Виды

Решив сделать навес на даче, вы должны выбрать его дизайн. Существует множество видов этой конструкции:

Пристроенный навес из поликарбоната

1. Пристроенные. Такие навесы располагаются вплотную к стене дачного домика. Три стороны у них открытые, а четвертая закрытая. Такие навесы играют роль веранды или террасы, козырька над входом в дом;
2. Навесы бывают отдельно стоящими. Они выполняют функцию беседки, а также крытой стоянки для автомобиля.

Автомобильный навес с кровлей из металлочерепицы

Крыши навесов бывают прямые, наклонные, односкатные, двухскатные, волнообразные. Материал для их изготовления используется самый различный.

Из поликарбоната

Форма и размеры дачных навесов

Наиболее современной и простой в монтаже является крыша навеса из поликарбоната.

Материал обладает отменными характеристиками. Он хорошо выдерживает перепады температур, сохраняет свои свойства под воздействием атмосферных осадков, солнечных лучей. Поликарбонат хорошо гнется, поэтому из него можно построить крышу любой формы.

Обратите внимание! Монтируются листы поликарбоната с помощью саморезов, снабженных резиновыми шайбами. Они препятствуют растрескиванию материала. Навес из поликарбоната может быть любой площади. Главное, чтобы был установлен прочный каркас. Его изготавливают из дерева или металла.

Правила крепления поликарбоната саморезами

Навес из поликарбоната, примыкающий к одной из стен дома, монтируется быстро и просто. Его крыша должна находиться под небольшим углом, тогда атмосферные осадки будут попадать в почву.

1. Чтобы уберечь все деревянные детали навеса от поражения гнилью, обработайте их грунтовкой и покрасьте краской.
2. Для опорных столбов конструкции возьмите пять деревянных брусков размером 90х90 мм. Чтобы крыша навеса была с наклоном, передние опоры сделайте высотой в 2 м, а заднюю расположите на стене дома на высоте в 2,4 м.
3. На подготовленном участке, сделайте разметку, там будут находиться вертикальные опоры. Выкопайте ямы на глубину 50 см, сделайте подушку из щебня, вертикально вставьте брус и залейте яму цементным раствором.
4. На стене дома горизонтально закрепите брус, на нем будут монтироваться стропила. Другой брус будет соединять между собой вертикальные стойки (сделать это можно и с помощью металлического уголка).
5. Далее монтируйте стропила, делайте обрешетку крыши навеса.
6. Листы поликарбоната крепите саморезами к обрешетке. Навес готов.

Из профнастила

Для машины из профнастила

Навесы из профнастила, чаще всего используется для парковки автомобилей на даче. Такие конструкции стоят отдельно и не примыкают к стене дома. Крыша навеса держится на вертикально установленных металлических столбах. На них монтируются основные балки и обрешетка, сверху к ней крепятся листы профнастила.

Для изготовления отдельно стоящего навеса из металлопрофиля потребуются несколько стоек, сделанных из металлической трубы. Выкопайте ямы глубиной в 60 см. Их количество зависит от количества стоек-опор и размеров навеса. Стойки располагайте с длиной шага в 1 м. На дне ямы выложите подушку из щебня, установите стойку вертикально, залейте яму бетоном.

Подшитый навес из профнастила

Дождавшись, когда бетон полностью просохнет, продолжайте монтаж навеса. Следующим этапом работы будет установка горизонтальных балок, делайте это с помощью сварки. Обрешетка на таких навесах выполняется из металлических труб небольшого диаметра. С помощью саморезов монтируйте листы кровельного материала на обрешетку.

Отсутствие сварочного аппарата часто является препятствием строительства навеса из металлопрофиля. Крепеж с помощью болтовых соединений доставит много хлопот.

Из ткани

Съемный тканевый навес

Навесы, сделанные с использованием ткани, выглядят оригинально и живописно. Конструкция такого навеса ничем не отличается от навесов, рассмотренных выше.

Обратите внимание! По окончанию дачного сезона, тканевый тент убирается в подсобное помещение до следующего сезона.

Строительство навеса на дачном участке не доставит вам много хлопот, если вы правильно распланируете все работы, позаботитесь о наличии всех нужных инструментов и материалов. Чтобы быстро построить навес, нужно попросить помощи у родственников или друзей. Одному эту работу выполнять неудобно. После окончания работ у вас на участке появится удобный навес для вашего отдыха или отличное место парковки для автомобиля.

Видео

Фото

С помощью разъемного профиля

С помощью неразъемного профиля

Алюминиевый профиль с гидроизоляцией

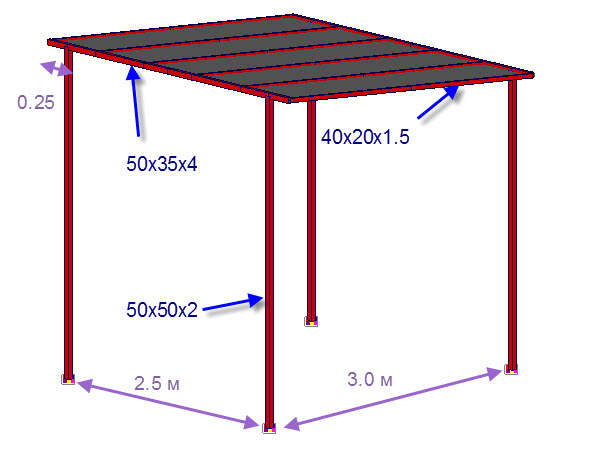

Схема металлокаркасного навеса

Отдельностоящий навес с прямой крышей

Особенности крепления профнастила

Навес из ткани

Навес из поликарбоната

Монтаж металлочерепицы

Конструкция навеса

Чертеж деревянного каркаса навеса

Наборы металлических навесов для автомобилей своими руками от 1295 долларов

Есть одна веская причина приобрести навес для автомобиля своими руками: для экономии денег . Но большинство комплектов металлических навесов, сделанных своими руками, стоят намного дороже, чем они должны .

Почему?

Допустим, вы покупаете навес для автомобиля своими руками на Amazon. Во-первых, Amazon берет часть с продажи, увеличивая вашу цену. Затем вам придется заплатить за грузовик, чтобы доставить тяжелый, громоздкий навес к вашему дому. Как только он прибудет, вам, возможно, придется взять отпуск и купить специальные инструменты, чтобы установить навес самостоятельно.

Когда вы покупаете комплект навеса в магазине Alan’s Factory Outlet, вы платите меньше и получаете больше :

1. Вы получаете прямые заводские цены, поэтому платите меньше за комплект навеса
2. Ваш навес поставляется по себестоимости эффективный маршрут, позволяющий сэкономить сотни долларов на доставке
3. Бригада, доставляющая комплект для навеса, может установить его менее чем за 2 часа, поэтому мы предлагаем бесплатную установку, что экономит ваше время и деньги

Металлические комплекты для навеса от 129 долл.

США5, доставлено и установлено Стандартный навес 12×20, установлен бесплатно Стандартный комплект навеса 24×20, установлен бесплатно Комплект навеса для автодома 18×40, установлен бесплатно

Как получить комплект навеса для машины

1. Выберите размер навеса и опции
2. Заказать онлайн с небольшим депозитом
3. Получите разрешение, если требуется
4. Подготовьте ровную площадку
5. Получите бесплатную доставку и установку

Если вы все еще хотите проект своими руками, вы можете модифицировать свой навес после его установки.

Зачем покупать набор для навеса своими руками?

Когда вы строите собственный металлический навес, у вас есть полная свобода действий, чтобы сделать его именно того размера, который вам нужен, чтобы вместить автомобиль, грузовик, дом на колесах или даже лодку. Помимо хранения транспортных средств, навесы для автомобилей также могут иметь множество других применений. Некоторые люди покупают навес с планами создать дома спортзал или место для пикника, чтобы собраться с друзьями. Навес для машины своими руками — отличная инвестиция, но создание собственных планов навеса может оказаться сложной задачей. К счастью, Alan’s Factory Outlet позволяет легко воплотить ваши идеи в жизнь! С нашей помощью вы можете сделать привлекательный, прочный и недорогой металлический навес для машины, который вам нужен. Мы также предоставляем бесплатную доставку наших сборных и самодельных комплектов навесов для автомобилей, и наши квалифицированные монтажники будут рады построить для вас навес для автомобиля, если вы предпочитаете. Позвольте нам помочь вам воплотить в жизнь ваши планы навеса!

Почему стоит купить комплекты для навеса своими руками?

• Работа над своими навыками рукоделия:  В каждый набор для навеса «Сделай сам» входят все детали и оборудование, необходимые для сборки собственного навеса. Если вы выберете сертифицированный пакет, мы также можем включить чертежи навеса для вашего местного строительного отдела.
• Получите удовольствие от того, что сделаете это сами:  Когда вы будете следовать планам по строительству навеса самостоятельно, вы сможете взглянуть на свой новый навес и испытать особое чувство гордости. Мы понимаем это чувство, поэтому не обидимся, если вы захотите установить собственное убежище.

Создайте свой собственный навес для машины в соответствии со своими спецификациями

Хотите ли вы создать уникальный навес для машины с гаражными воротами или большой навес для автофургона, наш инструмент 3D-конструктора облегчит проектирование самодельного навеса из высококачественных материалов. Просто выберите размер, стиль крыши и цвет нового навеса для машины, сарая или гаража своими руками, разместите заказ, и мы бесплатно доставим комплект навеса к вашему порогу. Мы также предлагаем бесплатную профессиональную установку: позвольте нам установить ваш новый металлический навес, и мы также покроем нашу работу годовой гарантией качества. Независимо от того, поручаете ли вы работу нашим установщикам или закажете комплекты стальных навесов и сделаете это сами, в фабричном магазине Alan’s Factory Outlet мы с легкостью воплотим в жизнь ваши идеи навесов для автомобилей своими руками. Позвоните сейчас или закажите онлайн сегодня, чтобы начать!

Руководство по установке своими руками

Хотите приобрести металлический навес для машины, но не знаете, как установить его самостоятельно? Мы вас прикрыли! В этой статье представлены пошаговые письменные инструкции по установке комплекта металлического навеса с сайта Metalcarport.com. Вы также можете просмотреть наше видео по установке комплекта металлического навеса:

Комплекты металлического навеса от MetalCarport.com разработаны для легкой сборки и поставляются в 10 различных цветовых вариантах, а также из оцинкованной стали.

Мы предлагаем 11 различных готовых размеров с возможностью заказа индивидуального размера. В настоящее время мы предлагаем готовые комплекты навесов для автомобилей, соответствующие строительным стандартам Калифорнии или Аризоны. Комплекты для Калифорнии будут стоить немного дороже, поскольку они спроектированы с учетом норм землетрясений, требуемых штатом Калифорния.

Если вы живете за пределами этих штатов, сверьтесь со строительными нормами штата и города, чтобы убедиться, что комплекты металлических навесов можно установить в вашем районе.

Комплект металлического навеса Схема установки и подготовка

Перед сборкой важно разметить и отметить место, где будет установлен навес. В примере, который мы предоставляем, мы будем устанавливать комплект навеса для 4 автомобилей с 6 стойками. Размеры: 36 футов 4 дюйма в ширину, 18 футов в глубину и 8 футов в высоту.

1. Отметьте центральные точки для шести стоек вместе с контуром отверстия высотой 2 фута. ПРИМЕЧАНИЕ. Стойки должны находиться на расстоянии не более 4 футов от краев. Центральные стойки должны располагаться на высоте 18 футов 2 дюйма от внешних стоек.

2. Выровняйте все линии правильно.
3. Строковая линия макета, чтобы убедиться, что все сообщения правильно выровнены.
4. Разметьте свои стойки на той глубине, на которой они будут установлены.

Металлическое основание навеса

Ширина, глубина и высота основания зависят от кодов штата. Вот почему мы всегда рекомендуем проконсультироваться с инженером для получения точных деталей и спецификаций перед установкой вашего навеса.

Для этой установки существует три метода фундамента:

1. Стандартное основание — Стандартное основание требует, чтобы ваши столбы располагались на глубине не менее 2 футов. Бетон должен соответствовать стандартным спецификациям ACI для конструкционных бетонных зданий.
2. Фундамент кессона с опорной плитой – для опоры можно использовать дополнительную опорную плиту. Для этого требуется каркас из арматуры и бетонное основание шириной 2 фута и глубиной 3 фута. Если вы использовали опорную пластину, ваши стойки должны быть прикреплены к опорной пластине с помощью 2 винтов с каждой стороны стойки примерно в 4 дюймах от основания.
3. Распорный фундамент — в этом методе используется основание из арматуры с отверстием глубиной 3 фута и шириной 2 фута.

Обязательно используйте метод, который требуется для вашего региона в соответствии с рекомендациями вашего инженера.

Набор металлических навесов Список материалов

Подробный список материалов см. на странице нашего продукта.

В нашем примере мы используем порт на 4 машины и 6 почтовых отправлений. Список наших материалов:

• 4”x4” 11 калибр оцинкованные трубы x6
• 12” x 2 ½” @ 18’2” длина, 14 калибр оцинкованные прогоны x4
• Западные ребристые панели, калибр 24, длина 18 футов, 12 шт.
• Обшивка, длина 10 футов, 12 шт.
• Заглушки для стоек, 6 шт. секции

Металлические заглушки для навесов

Заглушки должны быть установлены для предотвращения попадания мусора и вредителей на ваши стойки.

1. Обрежьте верхние части стоек, чтобы сделать уклон на панелях крыши. Комплекты спроектированы таким образом, чтобы при необходимости иметь наклон 1/4 дюйма на 12 дюймов.
2. Установите крышки с помощью одного винта с каждой стороны крышки, имеющей боковую панель.

Крепление прогонов к металлическому навесу

1. Прикрепите металлические прогоны к внешним стойкам с помощью 8 винтов без шайб.
2. Затем прикрепите прогоны к внутренней стойке 4 винтами.
3. Сечение прогонов стыкуется встык.

ПРИМЕЧАНИЕ. Предварительное сверление отверстий в прогонах обеспечивает простоту установки и равномерное расстояние между винтами.

Металлическая панель крыши навеса: западное ребро (панель 7.2)

Перед установкой убедитесь, что металлическая панель крыши 7.2 правильно прилегает к раме навеса. Для этого измерьте внешние края панели, чтобы убедиться, что они находятся на одинаковом расстоянии от перпендикулярного прогона.

1. Закрепите панели вдоль прогонов винтами 18” по центру нижнего шва панели. ПРИМЕЧАНИЕ. Шурупы следует размещать только на нижних швах.
2. Установите ряд винтов 2’ по центру на каждом перехлесте панелей.

Металлические скобы для навеса

1. Прикрепите четыре скобы ремня к 4 углам навеса.
2. Установите ленточные раскосы в месте нахлеста панелей и прикрепите их 3 винтами: по одному на прогон и по одному с каждой стороны панелей крыши.

Металлическая обшивка навеса

Обшивка состоит из секций длиной 10 футов и может быть легко обрезана по размеру.

1. Прикрепите накладки к высоким швам панелей на расстоянии 12 дюймов от центра.
2. Секции отделки стыкуются встык.
3. Угловые секции могут быть установлены внахлест или под углом 45 градусов.

Купите металлический навес напрямую у производителя

Metalcarport.com предлагает прямые цены от производителя на простые в сборке металлические комплекты навеса в 5 различных цветах, а также из оцинкованной стали и 10 различных готовых размеров с возможностью выбора нестандартных размеров.
